presentasi pti

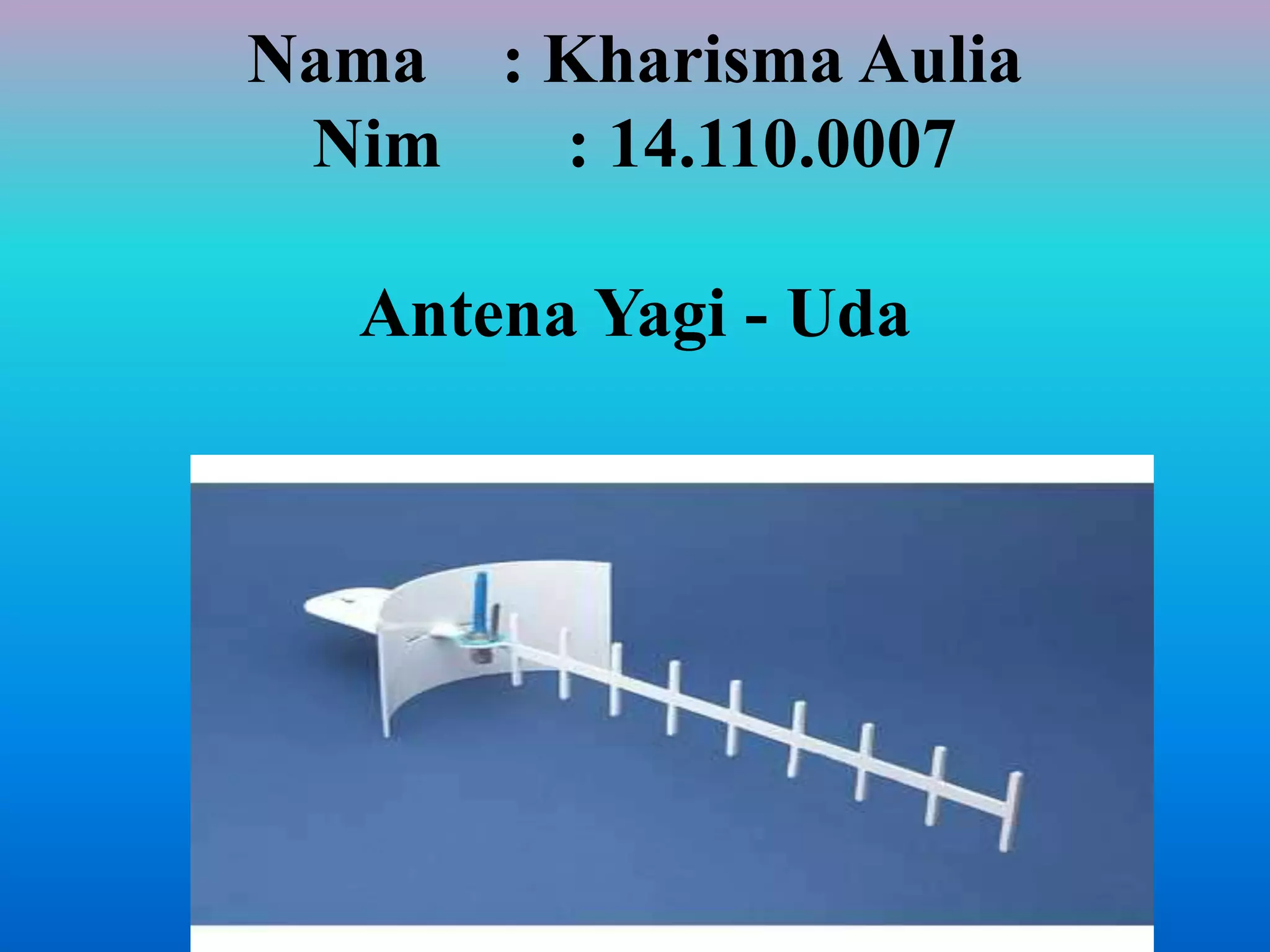

1. Nama : Kharisma Aulia
Nim : 14.110.0007
Antena Yagi - Uda

2. Antena adalah perangkat
yang digunakan untuk
mengirim dan menerima
sinyal. Antena dibuat
dengan berbagai bentuk
sesuai dengan fungsi
penerapannya. Salah satu
jenis Antena yang kita
bahas disini adalah Antena
Yagi Uda. Digunakan
untuk jarak pendek karena
penguatannya rendah. Dan
mempunyai penguatan
antara 7 - 19 dBi.
• Cara Kerja:
Antena Yagi digunakan
untuk menerima atau
mengirim sinyal radio.
Antena Yagi adalah antena
direktional, artinya dia
hanya dapat mengambil
atau menerima sinyal pada
satu arah (yaitu depan).
Antena Yagi biasanya
memiliki Gain sekitar 3 –
20 Db.

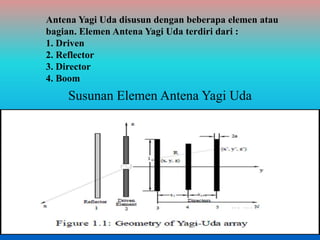

3. Antena Yagi Uda disusun dengan beberapa elemen atau
bagian. Elemen Antena Yagi Uda terdiri dari :
1. Driven
2. Reflector
3. Director
4. Boom
Susunan Elemen Antena Yagi Uda

4. 1. Driven adalah titik catu dari kabel
antenna, biasanya panjang fisik
driven adalah setengah panjang
gelombang (0,5 λ) dari frekuensi
radio yang dipancarkan atau
diterima.
2. Reflektor adalah bagian belakang
antenna yang berfungsi sebagai
pemantul sinyal,dengan panjang
fisik lebih panjang daripada driven.
panjang biasanya adalah 0,55 λ
(panjang gelombang).
3. Director adalah bagian pengarah
antena, ukurannya sedikit lebih
pendek daripada driven.
Penambahan batang director akan
menambah gain antena, namun akan
membuat pola pengarahan antena
menjadi lebih sempit. Semakin
banyak jumlah director, maka
semakin sempit arahnya.
4. Boom adalah bagian
ditempatkanya driven, reflektor,
dan direktor. Boom berbentuk
sebatang logam atau kayu yang
panjangnya sepanjang antena
itu. Antena Yagi, juga memiliki
spasi (jarak) antara elemen.
Jaraknya umumnya sama, yaitu
0.1 λ dari frekuensi.
Antena mempunyai karakteristik
tersendiri yang disebut Pola
Radiasi. Pola Radiasi antena
yagi adalah 'Direksional‘.
Artinya perambatan sinyal dari
antena ini hanya terletak pada
satu arah garis lurus. Jika terjadi
kemiringan sudut dari antena
pemancar atau sumber sinyal,
maka sinyal yang terjadi akan
menjadi kurang bagus.

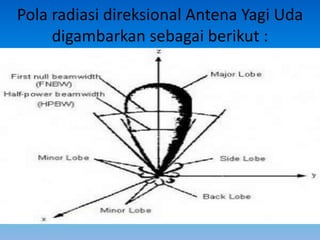

5. Pola radiasi direksional Antena Yagi Uda
digambarkan sebagai berikut :

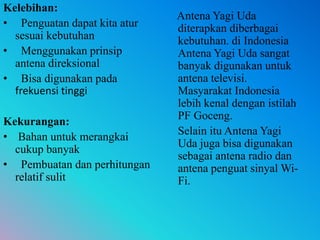

6. Kelebihan:
• Penguatan dapat kita atur
sesuai kebutuhan
• Menggunakan prinsip
antena direksional
• Bisa digunakan pada
frekuensi tinggi
Kekurangan:
• Bahan untuk merangkai
cukup banyak
• Pembuatan dan perhitungan
relatif sulit
Antena Yagi Uda
diterapkan diberbagai
kebutuhan. di Indonesia
Antena Yagi Uda sangat
banyak digunakan untuk
antena televisi.
Masyarakat Indonesia
lebih kenal dengan istilah
PF Goceng.
Selain itu Antena Yagi
Uda juga bisa digunakan
sebagai antena radio dan
antena penguat sinyal Wi-
Fi.

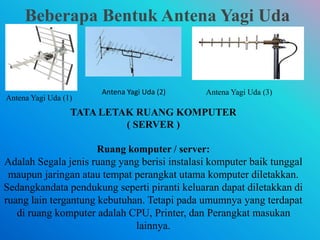

7. Beberapa Bentuk Antena Yagi Uda
Antena Yagi Uda (1)
Antena Yagi Uda (2) Antena Yagi Uda (3)
TATA LETAK RUANG KOMPUTER
( SERVER )
Ruang komputer / server:
Adalah Segala jenis ruang yang berisi instalasi komputer baik tunggal
maupun jaringan atau tempat perangkat utama komputer diletakkan.
Sedangkandata pendukung seperti piranti keluaran dapat diletakkan di
ruang lain tergantung kebutuhan. Tetapi pada umumnya yang terdapat
di ruang komputer adalah CPU, Printer, dan Perangkat masukan
lainnya.

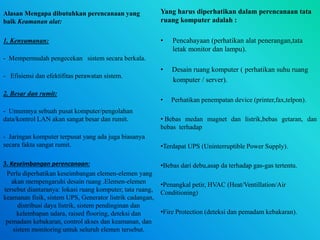

8. Alasan Mengapa dibutuhkan perencanaan yang
baik Keamanan alat:
1. Kenyamanan:
- Mempermudah pengecekan sistem secara berkala.
- Efisiensi dan efektifitas perawatan sistem.
2. Besar dan rumit:
- Umumnya sebuah pusat komputer/pengolahan
data/kontrol LAN akan sangat besar dan rumit.
- Jaringan komputer terpusat yang ada juga biasanya
secara fakta sangat rumit.
3. Keseimbangan perencanaan:
Perlu diperhatikan keseimbangan elemen-elemen yang
akan mempengaruhi desain ruang .Elemen-elemen
tersebut diantaranya: lokasi ruang komputer, tata ruang,
keamanan fisik, sistem UPS, Generator listrik cadangan,
distribusi daya listrik, sistem pendinginan dan
kelembapan udara, raised flooring, deteksi dan
pemadam kebakaran, control akses dan keamanan, dan
sistem monitoring untuk seluruh elemen tersebut.
Yang harus diperhatikan dalam perencanaan tata
ruang komputer adalah :
• Pencahayaan (perhatikan alat penerangan,tata
letak monitor dan lampu).
• Desain ruang komputer ( perhatikan suhu ruang
komputer / server).
• Perhatikan penempatan device (printer,fax,telpon).
• Bebas medan magnet dan listrik,bebas getaran, dan
bebas terhadap
•Terdapat UPS (Uninterruptible Power Supply).
•Bebas dari debu,asap da terhadap gas-gas tertentu.
•Penangkal petir, HVAC (Heat/Ventillation/Air
Conditioning)
•Fire Protection (deteksi dan pemadam kebakaran).

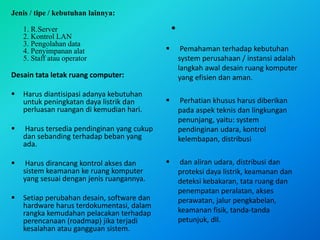

9. Jenis / tipe / kebutuhan lainnya:
1. R.Server
2. Kontrol LAN
3. Pengolahan data
4. Penyimpanan alat
5. Staff atau operator
Desain tata letak ruang computer:
 Harus diantisipasi adanya kebutuhan
untuk peningkatan daya listrik dan
perluasan ruangan di kemudian hari.
 Harus tersedia pendinginan yang cukup
dan sebanding terhadap beban yang
ada.
 Harus dirancang kontrol akses dan
sistem keamanan ke ruang komputer
yang sesuai dengan jenis ruangannya.
 Setiap perubahan desain, software dan
hardware harus terdokumentasi, dalam
rangka kemudahan pelacakan terhadap
perencanaan (roadmap) jika terjadi
kesalahan atau gangguan sistem.
•
 Pemahaman terhadap kebutuhan
system perusahaan / instansi adalah
langkah awal desain ruang komputer
yang efisien dan aman.
 Perhatian khusus harus diberikan
pada aspek teknis dan lingkungan
penunjang, yaitu: system
pendinginan udara, kontrol
kelembapan, distribusi
 dan aliran udara, distribusi dan
proteksi daya listrik, keamanan dan
deteksi kebakaran, tata ruang dan
penempatan peralatan, akses
perawatan, jalur pengkabelan,
keamanan fisik, tanda-tanda
petunjuk, dll.

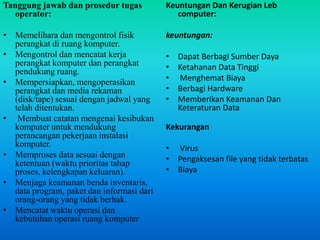

10. Tanggung jawab dan prosedur tugas
operator:
• Memelihara dan mengontrol fisik
perangkat di ruang komputer.
• Mengontrol dan mencatat kerja
perangkat komputer dan perangkat
pendukung ruang.
• Mempersiapkan, mengoperasikan
perangkat dan media rekaman
(disk/tape) sesuai dengan jadwal yang
telah ditentukan.
• Membuat catatan mengenai kesibukan
komputer untuk mendukung
perancangan pekerjaan instalasi
komputer.
• Memproses data sesuai dengan
ketentuan (waktu prioritas tahap
proses, kelengkapan keluaran).
• Menjaga keamanan benda inventaris,
data program, paket dan informasi dari
orang-orang yang tidak berhak.
• Mencatat waktu operasi dan
kebutuhan operasi ruang komputer
Keuntungan Dan Kerugian Leb
computer:
keuntungan:
• Dapat Berbagi Sumber Daya
• Ketahanan Data Tinggi
• Menghemat Biaya
• Berbagi Hardware
• Memberikan Keamanan Dan
Keteraturan Data
Kekurangan
• Virus
• Pengaksesan file yang tidak terbatas
• Biaya
