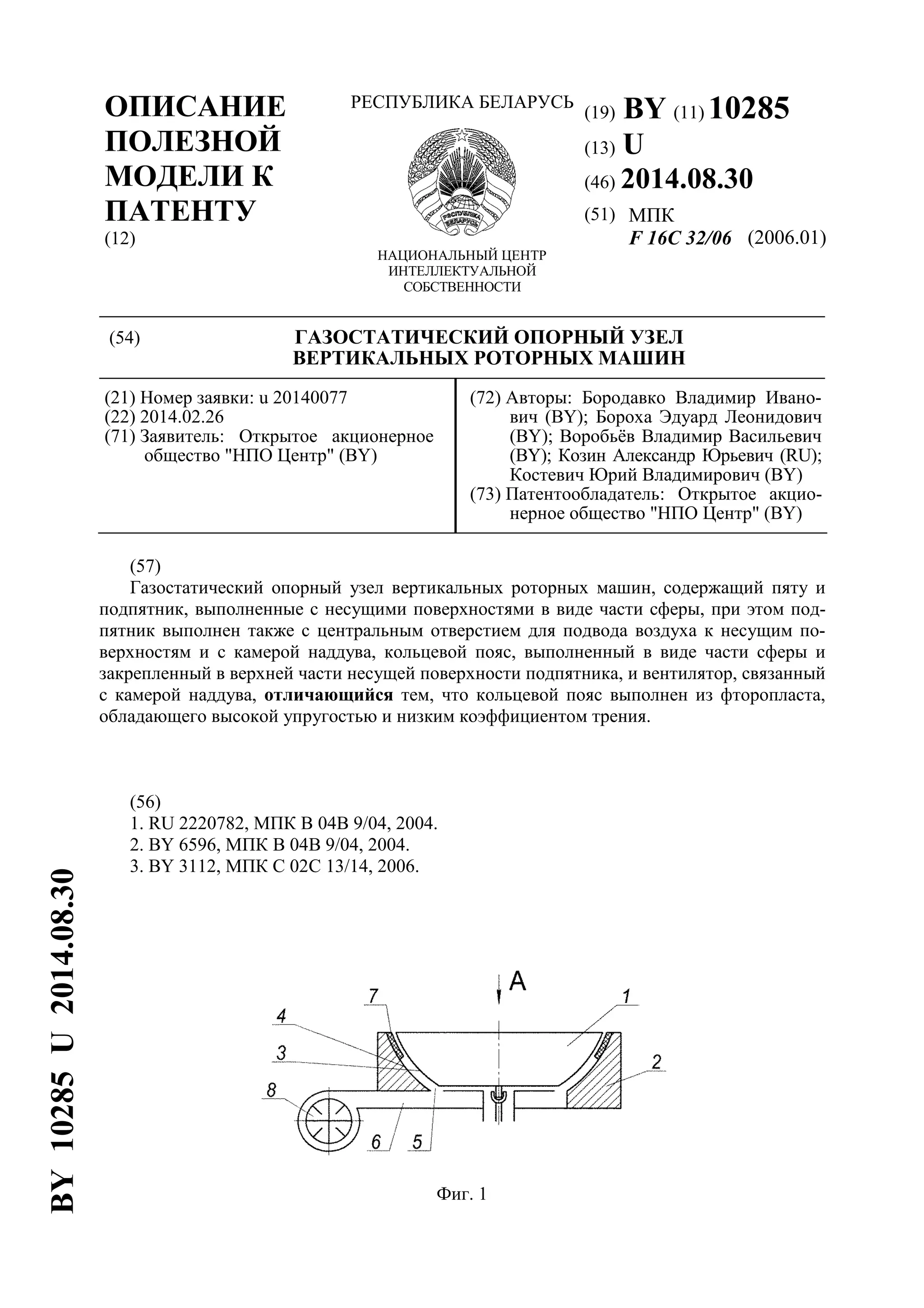

(19) BY (11) 10285
(13) U
(46) 2014.08.30
(51) МПК
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
F 16C 32/06 (2006.01)
(54) ГАЗОСТАТИЧЕСКИЙ ОПОРНЫЙ УЗЕЛ
ВЕРТИКАЛЬНЫХ РОТОРНЫХ МАШИН
(21) Номер заявки: u 20140077
(22) 2014.02.26
(71) Заявитель: Открытое акционерное
общество "НПО Центр" (BY)
(72) Авторы: Бородавко Владимир Ивано-
вич (BY); Бороха Эдуард Леонидович
(BY); Воробьёв Владимир Васильевич
(BY); Козин Александр Юрьевич (RU);
Костевич Юрий Владимирович (BY)
(73) Патентообладатель: Открытое акцио-
нерное общество "НПО Центр" (BY)
(57)
Газостатический опорный узел вертикальных роторных машин, содержащий пяту и
подпятник, выполненные с несущими поверхностями в виде части сферы, при этом под-
пятник выполнен также с центральным отверстием для подвода воздуха к несущим по-
верхностям и с камерой наддува, кольцевой пояс, выполненный в виде части сферы и
закрепленный в верхней части несущей поверхности подпятника, и вентилятор, связанный
с камерой наддува, отличающийся тем, что кольцевой пояс выполнен из фторопласта,
обладающего высокой упругостью и низким коэффициентом трения.
(56)
1. RU 2220782, МПК B 04B 9/04, 2004.
2. BY 6596, МПК B 04B 9/04, 2004.
3. BY 3112, МПК C 02C 13/14, 2006.
Фиг. 1
BY10285U2014.08.30
BY 10285 U 2014.08.30
2
Полезная модель относится к газостатическим опорным узлам роторных машин с вер-
тикальной осью вращения рабочего органа и может найти применение в различных отрас-
лях машиностроения: дробилки и мельницы с роторным рабочим органом, центрифуги и
сепараторы различного назначения, центробежные испытательные стенды, турбины, элек-
трогенераторы, двигатели, станки и другие роторные установки, преимущественно с вы-
сокоскоростным рабочим органом для осуществления технологических процессов,
вызывающих значительную динамическую неуравновешенность ротора.
Известен газостатический опорный узел вертикальных роторных машин, содержащий
пяту и подпятник, выполненные с несущими поверхностями в виде части сферы, при этом
подпятник выполнен также с центральным отверстием для подвода воздуха к несущим
поверхностям и с камерой наддува, и вентилятор, связанный с камерой наддува [1, 2].
Однако известное устройство обладает следующими недостатками: высокими энерго-
затратами, связанными с созданием воздушной подушки между несущими поверхностями
пяты и подпятника, и возможностью выхода из строя из-за соударения и трения несущими
поверхностями пяты и подпятника, возникающих при аварийном отключении вентилятора.
Известен также газостатический опорный узел вертикальных роторных машин, со-
держащий пяту и подпятник, выполненные с несущими поверхностями в виде части сфе-
ры, при этом подпятник выполнен также с центральным отверстием для подвода воздуха к
несущим поверхностям и с камерой наддува, кольцевой пояс, выполненный в виде части
сферы и закрепленный в верхней части несущей поверхности подпятника, и вентилятор,
связанный с камерой наддува. При этом кольцевой пояс выполнен из неупругих и нетвер-
дых материалов: медь, латунь, алюминий, феродо [3].
Однако данное устройство обладает следующим недостатком. Материал, из которого
выполнен кольцевой пояс (медь, латунь, алюминий, феродо), обладает не только низкой
твердостью, но и достаточно низкой упругостью и высоким коэффициентом трения. В
связи с этим из-за соударения и трения пяты с подпятником, возникающими при аварий-
ном отключении вентилятора, кольцевой пояс значительно деформируется, что приводит
к выходу из строя газостатического опорного узла.
Задача полезной модели состоит в увеличении срока службы газостатического опор-
ного узла за счет устранения значительной деформации кольцевого пояса даже при ава-
рийном отключении вентилятора.
Сущность полезной модели заключается в том, что для решения поставленной задачи
путем указанного технического результата газостатический опорный узел вертикальных
роторных машин, содержащий пяту и подпятник, выполненные с несущими поверхностя-
ми в виде части сферы, при этом подпятник выполнен также с центральным отверстием
для подвода воздуха к несущим поверхностям и с камерой наддува, кольцевой пояс, вы-
полненный в виде части сферы и закрепленный в верхней части несущей поверхности
подпятника, и вентилятор, связанный с камерой наддува, отличается тем, что кольцевой
пояс выполнен из фторопласта, обладающего высокой упругостью и низким коэффициен-
том трения.
Полезная модель поясняется фигурами: фиг. 1 - общий вид устройства, вертикальный
разрез; фиг. 2 - вид А на фиг. 2.
Газостатический опорный узел вертикальных роторных машин содержит пяту 1 и подпят-
ник 2, выполненные с несущими поверхностями 3 и 4 соответственно в виде части сферы,
при этом подпятник 2 выполнен также с центральным отверстием 5 для подвода воздуха к
несущим поверхностям 3 и 4 и с камерой 6 наддува, кольцевой пояс 7, выполненный в ви-
де части сферы и закрепленный в верхней части несущей поверхности 4 подпятника 2, и
вентилятор 8, связанный с камерой 6 наддува. При этом кольцевой пояс 7 выполнен из
фторопласта, обладающего высокой упругостью и низким коэффициентом трения.
BY 10285 U 2014.08.30
3
Полезную модель используют следующим образом.
Включают вентилятор 8, посредством которого воздух нагнетают в камеру 6 наддува
и далее в зазор между несущими поверхностями 3 и 4 пяты 1 и подпятника 2 соответст-
венно до технологически необходимого избыточного давления. Под воздействием избы-
точного давления пята 1 поднимается вверх, "всплывает", и создается опорная воздушная
подушка между пятой 1 и подпятником 2.
Выполнение кольцевого пояса 7 из фторопласта позволяет избежать быстрой его де-
формации при соударении и трении пяты с подпятником, возникающих при аварийном
отключении вентилятора 8, и этим повысить срок службы газостатического опорного узла.
Фиг. 2
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.
