Документ описывает различные топологии компьютерных сетей, включая особенности, достоинства и недостатки каждой из них, таких как шина, кольцо, звезда и смешанная топология. Каждая топология имеет свои преимущества, такие как простота установки или высокая производительность, а также недостатки, включая уязвимость к сбоям и сложности в настройке. Информация полезна для понимания выбора подходящей топологии при проектировании сетей.

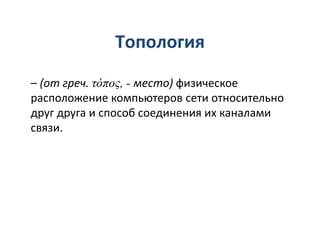

1. Топология
компьютерной сети

2. – (от греч. τόπος, - место) физическое
расположение компьютеров сети относительно
друг друга и способ соединения их каналами
связи.
Топология

3. Достоинства:
• Небольшое время установки сети;
• Дешевизна (требуется меньше кабеля и сетевых устройств);
• Простота настройки;
• Выход из строя рабочей станции не отражается на работе сети;
- все рабочие станции подсоединены к общему
кабелю (называемый шина или магистраль)
Шина
Недостатки:
• Любые неполадки канала связи полностью уничтожают работу всей сети;
• Сложность поиска неисправностей;
• С добавлением новых рабочих станций падает производительность сети.

4. Достоинства:
• Простота установки;
• Практически полное отсутствие дополнительного оборудования;
• Возможность устойчивой работы без существенного падения скорости
передачи данных при интенсивной загрузке сети.
- рабочие станции подключены
последовательно друг к другу, образуя
замкнутую сеть.
Кольцо
Недостатки:
• Выход из строя одной рабочей станции, и другие неполадки (обрыв
кабеля), отражаются на работоспособности всей сети;
• Сложность конфигурирования и настройки;
• Сложность поиска неисправностей;

5. Достоинства:
• выход из строя одной рабочей станции не отражается на работе всей сети
в целом;
• хорошая масштабируемость сети;
• лёгкий поиск неисправностей и обрывов в сети;
• высокая производительность сети;
- все компьютеры сети присоединены к
центральному узлу.
Звезда
Недостатки:
• выход из строя центрального концентратора обернётся
неработоспособностью всей сети;
• для прокладки сети зачастую требуется больше кабеля, чем для
большинства других топологий;
• конечное число рабочих станций в сети ограничено количеством портов в
центральном концентраторе.

6. Достоинства и недостатки: зависят от составляющих
ее видов топологий.
- объединение нескольких топологий.
Смешанная
