1. Лекция №3 курса «Сети и потоки»ТОПОЛОГИЯ ЛВС

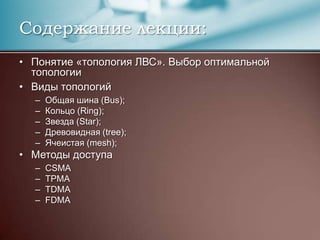

2. Содержание лекции:Понятие «топология ЛВС». Выбор оптимальной топологииВиды топологийОбщая шина (Bus);Кольцо (Ring);Звезда (Star);Древовидная (tree);Ячеистая (mesh);Методы доступаCSMATPMATDMAFDMA

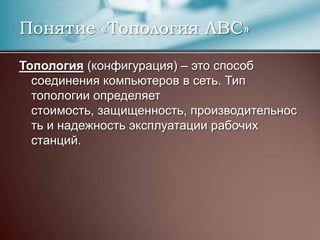

3. Понятие «Топология ЛВС»Топология (конфигурация) – это способ соединения компьютеров в сеть. Тип топологии определяет стоимость, защищенность, производительность и надежность эксплуатации рабочих станций.

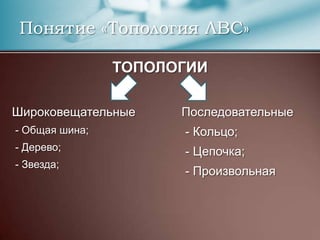

4. Понятие «Топология ЛВС»ТОПОЛОГИИШироковещательные - Общая шина; -Дерево; - Звезда;Последовательные - Кольцо; - Цепочка; - Произвольная

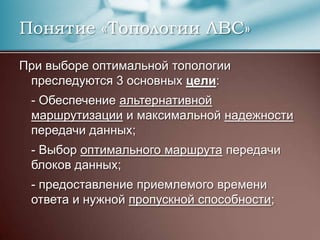

5. Понятие «Топологии ЛВС»При выборе оптимальной топологии преследуются 3 основных цели: - Обеспечение альтернативной маршрутизации и максимальной надежности передачи данных; - Выбор оптимального маршрута передачи блоков данных; - предоставление приемлемого времени ответа и нужной пропускной способности;

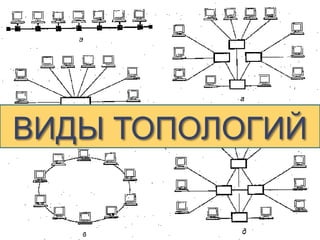

6. ВИДЫ ТОПОЛОГИЙ

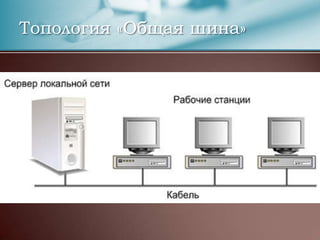

7. Топология «Общая шина»

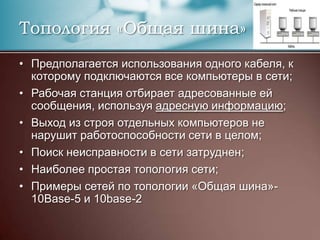

8. Топология «Общая шина»Предполагается использования одного кабеля, к которому подключаются все компьютеры в сети;Рабочая станция отбирает адресованные ей сообщения, используя адресную информацию;Выход из строя отдельных компьютеров не нарушит работоспособности сети в целом;Поиск неисправности в сети затруднен;Наиболее простая топология сети;Примеры сетей по топологии «Общая шина»- 10Base-5 и 10base-2

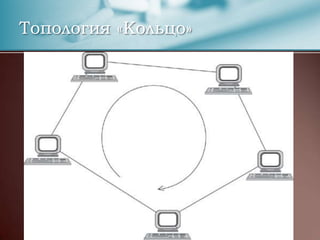

9. Топология «Кольцо»

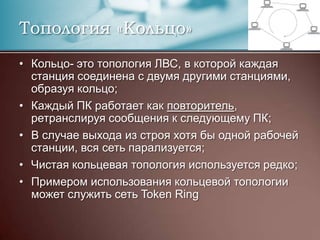

10. Топология «Кольцо»Кольцо- это топология ЛВС, в которой каждая станция соединена с двумя другими станциями, образуя кольцо;Каждый ПК работает как повторитель, ретранслируя сообщения к следующему ПК;В случае выхода из строя хотя бы одной рабочей станции, вся сеть парализуется;Чистая кольцевая топология используется редко;Примером использования кольцевой топологии может служить сеть Token Ring

11. Топология «звезда»Кратко опишите темы, которые будут рассматриваться в этом году по естественным наукам.

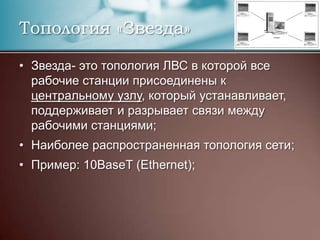

12. Топология «Звезда»Звезда- это топология ЛВС в которой все рабочие станции присоединены к центральному узлу, который устанавливает, поддерживает и разрывает связи между рабочими станциями;Наиболее распространенная топология сети;Пример: 10BaseT (Ethernet);

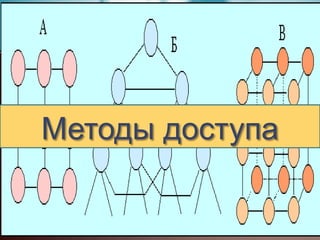

13. Методы доступа

14. Метод доступа – это способ определения того, какая из рабочей станции сможет следующей использовать ЛВС;Методы доступа

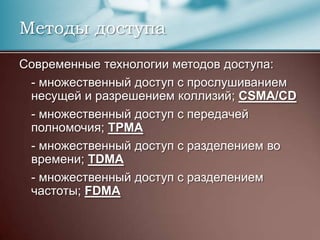

15. Современные технологии методов доступа: - множественный доступ с прослушиванием несущей и разрешением коллизий; CSMA/CD - множественный доступ с передачей полномочия; TPMA - множественный доступ с разделением во времени; TDMA - множественный доступ с разделением частоты; FDMAМетоды доступа

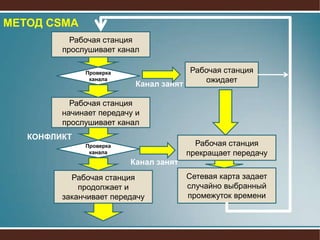

16. МЕТОД CSMAРабочая станция прослушивает каналРабочая станция ожидаетПроверка каналаКанал занятРабочая станция начинает передачу и прослушивает каналКОНФЛИКТРабочая станция прекращает передачуПроверка каналаКанал занятСетевая карта задает случайно выбранный промежуток времениРабочая станция продолжает и заканчивает передачу

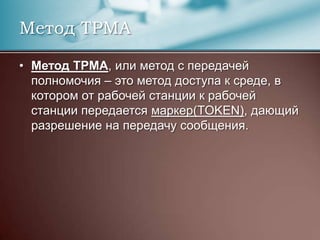

17. Метод TPMA, или метод с передачей полномочия – это метод доступа к среде, в котором от рабочей станции к рабочей станции передается маркер(TOKEN), дающий разрешение на передачу сообщения.Метод TPMA

18. Метод TDMA, или множественный доступ с разделением по времени- основан на использовании специального устройства, называемого тактовым генераторомМетод TDMA

19. Спасибо за внимание!
