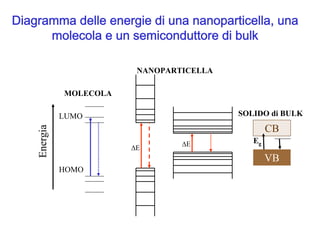

Diagramma delle energie di una nanoparticella, una
      molecola e un semiconduttore di bulk

                          NANOPARTICELLA

              MOLECOLA

                                           SOLIDO di BULK
              LUMO
                                                   CB
    Energia




                                              Eg
                                  ΔE
                         ΔE
                                                   VB
              HOMO

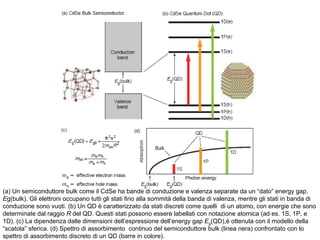

(a) Un semiconduttore bulk come il CdSe ha bande di conduzione e valenza separate da un “dato” energy gap,
Eg(bulk). Gli elettroni occupano tutti gli stati fino alla sommità della banda di valenza, mentre gli stati in banda di
conduzione sono vuoti. (b) Un QD è caratterizzato da stati discreti come quelli di un atomo, con energie che sono
determinate dal raggio R del QD. Questi stati possono essere labellati con notazione atomica (ad es. 1S, 1P, e
1D). (c) La dipendenza dalle dimensioni dell’espressione dell’energy gap Eg(QD),è ottenuta con il modello della
“scatola” sferica. (d) Spettro di assorbimento continuo del semiconduttore bulk (linea nera) confrontato con lo
spettro di assorbimento discreto di un QD (barre in colore).

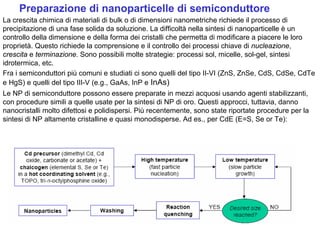

Preparazione di nanoparticelle di semiconduttore
La crescita chimica di materiali di bulk o di dimensioni nanometriche richiede il processo di
precipitazione di una fase solida da soluzione. La difficoltà nella sintesi di nanoparticelle è un
controllo della dimensione e della forma dei cristalli che permetta di modificare a piacere le loro
proprietà. Questo richiede la comprensione e il controllo dei processi chiave di nucleazione,
crescita e terminazione. Sono possibili molte strategie: processi sol, micelle, sol-gel, sintesi
idrotermica, etc.
Fra i semiconduttori più comuni e studiati ci sono quelli del tipo II-VI (ZnS, ZnSe, CdS, CdSe, CdTe
e HgS) e quelli del tipo III-V (e.g., GaAs, InP e InAs)
Le NP di semiconduttore possono essere preparate in mezzi acquosi usando agenti stabilizzanti,
con procedure simili a quelle usate per la sintesi di NP di oro. Questi approcci, tuttavia, danno
nanocristalli molto difettosi e polidispersi. Più recentemente, sono state riportate procedure per la
sintesi di NP altamente cristalline e quasi monodisperse. Ad es., per CdE (E=S, Se or Te):

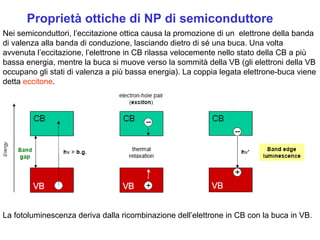

Proprietà ottiche di NP di semiconduttore
Nei semiconduttori, l’eccitazione ottica causa la promozione di un elettrone della banda
di valenza alla banda di conduzione, lasciando dietro di sé una buca. Una volta
avvenuta l’eccitazione, l’elettrone in CB rilassa velocemente nello stato della CB a più
bassa energia, mentre la buca si muove verso la sommità della VB (gli elettroni della VB
occupano gli stati di valenza a più bassa energia). La coppia legata elettrone-buca viene
detta eccitone.

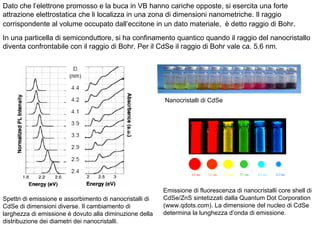

La fotoluminescenza deriva dalla ricombinazione dell’elettrone in CB con la buca in VB.
Dato che l’elettrone promosso e la buca in VB hanno cariche opposte, si esercita una forte
attrazione elettrostatica che li localizza in una zona di dimensioni nanometriche. Il raggio
corrispondente al volume occupato dall’eccitone in un dato materiale, è detto raggio di Bohr.
In una particella di semiconduttore, si ha confinamento quantico quando il raggio del nanocristallo
diventa confrontabile con il raggio di Bohr. Per il CdSe il raggio di Bohr vale ca. 5.6 nm.




                                                          Nanocristalli di CdSe




                                                          Emissione di fluorescenza di nanocristalli core shell di
                                                          CdSe/ZnS sintetizzati dalla Quantum Dot Corporation
Spettri di emissione e assorbimento di nanocristalli di
                                                          (www.qdots.com). La dimensione del nucleo di CdSe
CdSe di dimensioni diverse. Il cambiamento di
                                                          determina la lunghezza d’onda di emissione.
larghezza di emissione è dovuto alla diminuzione della
distribuzione dei diametri dei nanocristalli.
Buca infinita



                                             kn = nπ/d
                                             • En = (ħ2π2/2m*d2)n2
                                             • ψn= (2/d)1/2 sin (knz +nπ/2)




• simmetria rispetto a z = 0 ⇒ funzioni d’onda di parità definita
• Ψn ha (n–1) nodi
• En dipende da m*

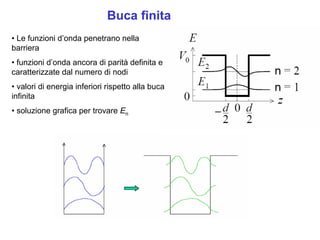

Buca finita
• Le funzioni d’onda penetrano nella
barriera
• funzioni d’onda ancora di parità definita e
caratterizzate dal numero di nodi
• valori di energia inferiori rispetto alla buca
infinita
• soluzione grafica per trovare En

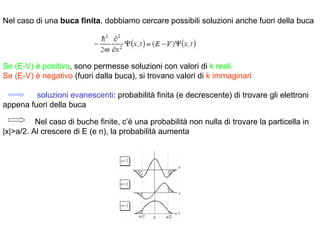

Nel caso di una buca finita, dobbiamo cercare possibili soluzioni anche fuori della buca




Se (E-V) è positivo, sono permesse soluzioni con valori di k reali
Se (E-V) è negativo (fuori dalla buca), si trovano valori di k immaginari

         soluzioni evanescenti: probabilità finita (e decrescente) di trovare gli elettroni
appena fuori della buca

          Nel caso di buche finite, c’è una probabilità non nulla di trovare la particella in
|x|>a/2. Al crescere di E (e n), la probabilità aumenta

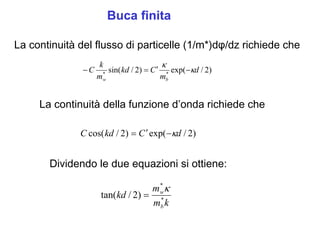

Buca finita

La continuità del flusso di particelle (1/m*)dφ/dz richiede che
                                         κ
                    k
                       sin( kd / 2) = C ′ * exp( −κd / 2)
               −C    *
                    mw                   mb


     La continuità della funzione d’onda richiede che

              C cos( kd / 2) = C ′ exp( −κd / 2)


       Dividendo le due equazioni si ottiene:

                                  m wκ
                                    *
                     tan(kd / 2) = *
                                  mb k

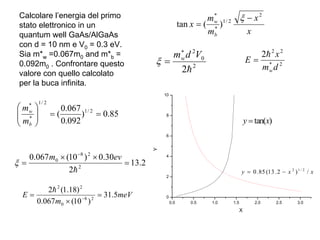

Calcolare l’energia del primo                                     mw 1 / 2 ξ − x 2
                                                                    *
                                                          tan x = ( * )
 stato elettronico in un
                                                                              x
                                                                   mb
 quantum well GaAs/AlGaAs
 con d = 10 nm e V0 = 0.3 eV.
                                               ∗
 Sia m*w =0.067m0 and m*b =                   mw d 2V0                                2h 2 x 2
                                                                                    E= * 2
                                           ξ=
 0.092m0 . Confrontare questo                                                         mw d
                                               2h 2
 valore con quello calcolato
 per la buca infinita.
                                               10
         1/ 2
⎛ mw ⎞
   *
                     0.067 1 / 2
⎜    ⎟          =(         ) = 0.85
⎜ m* ⎟                                         8
                                                                                    y = tan(x)
⎝ b⎠                 0.092
                                               6



                                           Y
   0.067 m0 × (10 −8 ) 2 × 0.30ev              4
ξ=                                = 13.2
                  2
               2h                                                               y = 0 . 85 (13 . 2 − x 2 ) 1 / 2 / x
                                               2


        2h 2 (1.18) 2
  E=                      = 31.5meV            0
                     −8 2
     0.067m0 × (10 )                                0.0       0.5   1.0   1.5           2.0      2.5       3.0
                                                                                X
Buca infinita:

     h 2 n 2π 2
En =                         Eqn.1.1.4
          *2
     2m d
             h 2π 2 (1) 2
E1 =                           = 57 meV
                          −8 2
     2 × 0.067 m0 × (10 )
Nel caso di potenziale sferico infinito buca quadrata




le energie permesse sono date da

Con χ radici (zeri) delle funzioni sferiche di Bessel del primo tipo.


Valori numerici di Xnl:


                                                        Xnl (l=0) = nπ




Per l=0 si ottengono le energie della buca quadrata 1D:
Confinamento di particelle

- Buca quadrata 1D
- La più piccola energia possibile dipende dalla larghezza della buca (e dalla massa
efficace)
- La spaziatura fra i livelli energetici aumenta con l’ordine della soluzione

Confinando i portatori si possono controllare le energie di transizione

⇒ Proprietà elettroniche e ottiche dipendenti dalla dimensione
⇒ design (su scala nanometrica) della struttura


   Transizioni in un QD:

    ΔE = Eg + En,elettrone + En,buca


               h2     h2
    ΔE ≈ Eg +      +
                *2     *
              2mea   2mha2
Quantum Dots




               Sinistra- spettri di assorbimento di
               nanoparticelle di semiconduttore di
               diametro diverso (Murray, MIT).
               Destra- nanoparticelle sospese in
               soluzione (Frankel, MIT) – National
               Science Foundation Report,
               “Societal Implications of
               Nanotechnology” March 2001
QD isolati e in colloidi
Soluzione colloidale di nanocristalli
ZnS-Capped CdSe QDs
  Energy




                       CdSe
           ZnS

 Band Gap Engineering

L’effetto del confinemento viene
     controllato agendo su tre fattori
1. Dimensione particella
2. Composizione particella
                                       Normalized fluorescence spectra of CdSe-TOPO
3. Struttura interna
                                      (dotted line) and CdSe@ZnS (solid line) with 470
                                      nm excitation
                                                      J. Phys. Chem. 1996, 100, 468

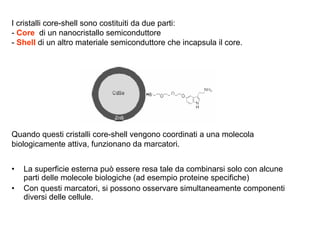

I cristalli core-shell sono costituiti da due parti:
- Core di un nanocristallo semiconduttore
- Shell di un altro materiale semiconduttore che incapsula il core.




Quando questi cristalli core-shell vengono coordinati a una molecola
biologicamente attiva, funzionano da marcatori.


•   La superficie esterna può essere resa tale da combinarsi solo con alcune
    parti delle molecole biologiche (ad esempio proteine specifiche)
•   Con questi marcatori, si possono osservare simultaneamente componenti
    diversi delle cellule.
QD come marcatori in biologia




Quantum Dots preferiti ai coloranti
molecolari per:
- Maggiore efficienza quantica;
- Resistenza alla fotodegradazione
- Non tossicità;
- Maggiore “compatibilità”;
- Buona “adattabilità”
