การต่อถ่านไฟฉาย
แบบขนาน
ครูวิภา แจ่มฤทธิ
แบบขนาน

กิจกรรม
ให้นักเรียนต่อวงจรไฟฟ้ า
ให้นักเรียนต่อวงจรไฟฟ้ า
ตามแผนภาพ รูปที" 1 รูปที" 2
สังเกตความสว่างของหลอดไฟ

ร่วมกันคิด
และตอบคําถาม
ครูวิภา แจ่มฤทธิครูวิภา แจ่มฤทธิ

1.แสงสว่างจากหลอดไฟฟ้ า
ต่อตามรูปใดสว่างมากกว่ากัน
สว่างเท่ากัน
สว่างเท่ากัน

2.กระแสไฟฟ้ าที"ผ่านหลอดไฟฟ้ า
ตามวงจรไฟฟ้ ารูปที" 1และรูปที" 2
แตกต่างกันหรือไม่
ไม่แตกต่างกัน

3. ทราบได้อย่างไร
ความสว่าง
ความสว่าง
ของหลอดไฟ

สรุปผลการทดลอง

การต่อถ่านไฟฉายแบบอนุกรม
พลังงานไฟฟ้ า
พลังงานไฟฟ้ า
เพิ"มมากขึ0น

การต่อถ่านไฟฉายแบบขนาน
พลังงานไฟฟ้ าเท่ากับ
พลังงานจากถ่านไฟฉาย
พลังงานจากถ่านไฟฉาย
ก้อนเดียว

ข้อดี
การต่อถ่านไฟฉายแบบขนาน
ทําให้ยืดอายุการใช้งาน
ทําให้ยืดอายุการใช้งาน
นานขึ0น

เปรียบเทียบ
ค่าความต่างศักย์ไฟฟ้ า

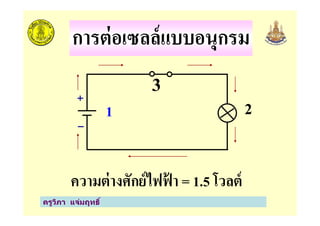

การต่อเซลล์แบบอนุกรม

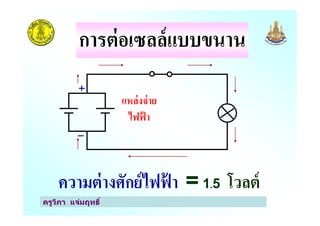

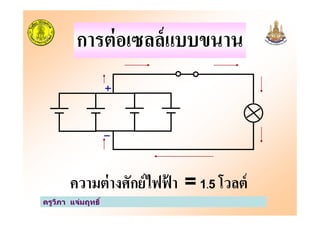

การต่อเซลล์แบบขนาน

2
3
1
ความต่างศักย์ไฟฟ้ า = 1.5 โวลต์
21

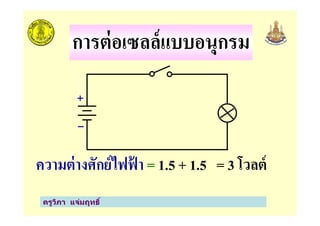

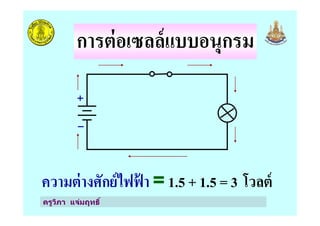

ความต่างศักย์ไฟฟ้ า = 1.5 + 1.5 = 3 โวลต์

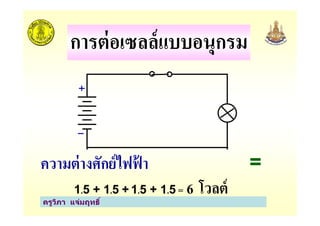

ความต่างศักย์ไฟฟ้ า =
1.5 + 1.5 + 1.5 + 1.5 = 6 โวลต์

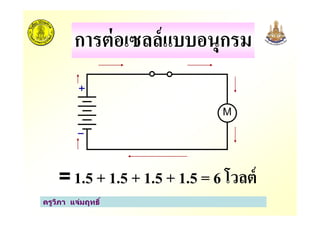

M
= 1.5 + 1.5 + 1.5 + 1.5 = 6 โวลต์
M

แหล่งจ่าย
ไฟฟ้ า
ไฟฟ้ า

เปรียบเทียบ
ค่าความต่างศักย์ไฟฟ้ า

ความต่างศักย์ไฟฟ้ ามีค่าเท่ากับ
ความต่างศักย์ไฟฟ้ ามีค่าเท่ากับ
ผลบวกของเซลล์ที"นํามาต่อ
เซลล์1 + เซลล์2 +เซลล์3...

ความต่างศักย์ไฟฟ้ ามีค่าคงที"
เท่ากับเซลล์เดียว และสามารถ
เท่ากับเซลล์เดียว และสามารถ
จ่ายพลังงานไฟฟ้ าได้ยาวนาน
ขึ0น

ใบกิจกรรม
เขียนแผนภาพการต่อเซลล์ไฟฟ้ า
จํานวน 3 เซลล์แบบขนานโดยใช้
จํานวน 3 เซลล์แบบขนานโดยใช้
หลอดไฟฟ้ า

พบกับเรื"องต่อไป
การต่อหลอดไฟ
การต่อหลอดไฟ
แบบอนุกรม

อุปกรณ์ที"ต้องเตรียมล่วงหน้าอุปกรณ์ที"ต้องเตรียมล่วงหน้า
ถ่านไฟฉาย
กระบะถ่าน
กระบะถ่าน
หลอดไฟพร้อมฐาน
สวิตซ์ สายไฟ แอมป์ มิเตอร์
