1. Лаб-3:Connecting devices and Virtual Lan
Гүйцэтгэсэн: П.Тэмүүжин(КС-2)
Шалгасан багш: Ж.Анхзаяа

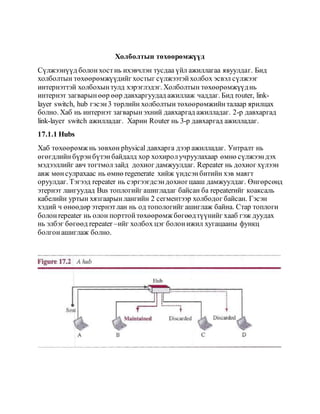

2. Холболтын төхөөрөмжүүд
Сүлжээнүүд болонхостнь ихэвчлэн тусдаа үйл ажиллагаа явуулдаг. Бид
холболтын төхөөрөмжүүдийгхостыг сүлжээтэйхолбох эсвэл сүлжээг
интернэттэй холбохынтулд хэрэглэдэг. Холболтын төхөөрөмжүүднь
интернэт загварынөөр өөр давхаргуудад ажиллаж чаддаг. Бид router, link-
layer switch, hub гэсэн3 төрлийн холболтын төхөөрөмжийнталаар ярилцах
болно. Хаб нь интернэт загварынэхний давхаргад ажилладаг. 2-р давхаргад
link-layer switch ажилладаг. Харин Router нь 3-р давхаргад ажилладаг.
17.1.1 Hubs
Хаб төхөөрөмжнь зөвхөн physical давхарга дээр ажилладаг. Унтралт нь
өгөгдлийн бүрэнбүтэнбайдалд хор хохиролучруулахаар өмнө сүлжээндэх
мэдээллийг авч тогтмол зайд дохиог дамжуулдаг. Repeater нь дохиог хүлээн
авж мөнсулрахаас нь өмнө regenerate хийж үндсэнбитийн хэв маягт
оруулдаг. Тэгээд repeater нь сэргээгдсэндохиогцааш дамжуулдаг. Өнгөрсөнд
этернэт лангуудад Bus топлогийг ашигладаг байсан ба repeaterийг коаксаль
кабелийн уртын хязгаарынлангийн 2 сегментээр холбодог байсан. Гэсэн
хэдий ч өнөөдөр этернэтлан нь од топологийг ашиглаж байна. Стар топлоги
болон repeater нь олон порттойтөхөөрөмжбөгөөдтүүнийг хааб гэж дуудах
нь элбэг бөгөөд repeater –ийг холбох цэг болонижил хугацааны функц
болгонашиглаж болно.

3. 17.2р зургийнхаруулж буйгаар А төхөөрөмжөөс Б төхөөрөмжрүү дамжиж
буй багц мэдээлэл төвд ирэхэд фреймийг илтгэж буй дохио нь боломжтой
бүх доголдуулагч шуугианыг дарах боловч төв буцаагаад дохио орж ирсэн
портоос бусад бүхгаралтын портууд уруу багцыг тараадаг.Өөрөөрхэлбэл
frame нь broadcast юм. LAN-д байгаа бүх холбоосууд frame-ийг хүлээж авах ч
B үүнийг хадгалж үлдэнэ. Бусад холбоосууд үүнийг устгана. Энэ нь хаб-ыг
шүүлт хийх чадваргүйгэдгийг харуулж байна. Үүнд ямар портруу frame-ийг
явуулах ёстойг олох ухаан байдаггүйгэсэн үг.
Хаб эсвэл repeater нь physical түвшиний төхөөрөмжюм.Тэдэнд link-layer хаяг
байдаггүйбөгөөд тэд хүлээн авсан frame-ийнхаа link-layer хаягийг
шалгадаггүй. Тэд зөвхөн гэмтсэн битүүдийг нөхөн сэргээж түүнийгээбүх
портруу илгээдэг.
17.1.2 Link-LayerSwitches
Link-Layer Switch нь physical болон data-link түвшингүүдэд аль алинд нь
ажилладаг. Физик-давхаргын төхөөрөмжийнхувьд хүлээн авсан дохиогоо
нөхөн төлжүүлнэ. Link-layer төхөөрөмжнь frame-д агуулагдаж байгаа MAC
хаягийг шалгадаг.
Filtering
Link-layer свич болонхаб хоёрынхооронд үйлажиллагааны ялгаа нь 1 зүйл
байдаг. Link-layer свич нь шүүлт хийх чадвартай. Энэ нь frame-ийн зорьсон
хаягийг шалгаж аль портлуу илгээхийг шийдэж өгдөг.
TransparentSwitch
Transparent switch нь холбоосонд тухайн свич байгаа эсэх нь мэдэгдэхгүй
свич-ийг хэлнэ. Хэрвээ системээс switch устах эсвэл системд нэмэгдэх юм
бол хэрэггүйхолбоосуудыг дахинтохируулдаг. IEEE 802.1-д тодорхойлсны
дагуу систем нь transparent switch-ээр тоноглогдсонбол3 шалгуурыг давах
ёстой:
 Фрейм нь нэг станцаас өөр олонстанцруу дамжуулагдаж байх ёстой.
 Дамжуулалтын хүснэгтэндэхь сүлжээний фреймд хөдөлгөөнхийж
сурсанбайна
 Системд үр дүнгарахгүй байхаас нь урьдчилан сэргийлсэнбайх ёстой
юм
Дамжуулагч

4. Өмнөх хэсэгт хэлэлцсэний дагуу нь transparent switch нь зөв фрейм илгээх
ёстой.
Судалгаа
Эртний свич нь статик баримтуудаа хүснэгтэд шилжүүлдэгбайсанюм.
Системийн администратор нь унтраалга суулгах явцад хүснэгт тус бүрт
бичлэг оруулж болно. Хэдийгээр үйл явц нь энгийн байсан ч, практикт тийм
биш юм. Хэрэв нэг л станцыг нэмж эсвэл устгахаар бол хүснэгтийг гараар
өөрчлөххэрэгтэйбайсан. Станцын MAC хаягийг өөрчлөхнь нээх тийм ховор
зүйл биш байсан гэдэг нь үнэн. Жишээ нь, шинэ сүлжээний карт тавих шинэ
MAC хаяг. Статик ширээний хамгийн сайн шийдэл нь портуудынхаягийг
автоматаар газрынзураг дээрх динамик хүснэгтэнд хийх явдал юм. Динамик
хүснэгтхийхийн тулд бидэнд фреймийг аажмаар хөдөлгөж сурсан унтраалга
хэрэгтэй. Үүнийг хийхийн тулд унтраалга хүрэх газар болонявуулах газрын
хаягууд нь фрейм тус бүрийг дайранөнгөрч свичийг шалгах ёстой. Зорьсон
хаяг нь дамжуулалтын шийдвэрийг (хүснэгтхайх) ашигладаг бол; эхлэл хаяг
нь хүснэгтийг шинчлэх зорилгоорбүртгэлнэмэхийг ашигладаг. Зураг 17.4- г
ашиглан энэ үйл явцыг нарийвчлан үзье.
1. А станц нь D станцруу фрейм илгээх үед D болон А – гийн аль нэгийн
хувьд унтраалгын оролтбайхгүй байна. Сүлжээний дамжууллын фрейм
болонгаралтын фрейм нь бүгд гаралтын 3 порттой. Гэсэнхэдий ч, эх
хаягыг харан, Свич нь А станцыг 1 порттойхолбосонбайх ёстой. Энэ
А-руу чиглэсэн фрейм нь зөвхөнпорт 1 руу илгээдэг юм. Свич нь
өөрийнхүснэгтэнд энэ оруулгыг нэмдэг. Хүснэгт нь ингэснээр анх удаа
оруулгатай байна.
2. D станц нь B руу фрейм илгээж байхад свич нь B рүү нэвтрэх нь
хориотойбайх бөгөөд тйимээс дахин сүлжээ илгээдэг. Гэсэн хэдий ч
энэхүү D станцтай холбогдсонхүснэгтнь нэгээс илүү оруулгыг нэмж
өгдөг.
3. Порт бүр нь тухайн мэдээллийн суралцах үйл явц хүртэл хүснэгтэд
үргэлжлэнэ.Хэдийтийм боловч суралцах үйл явц нь хэр урт хугацаа
байхыг санах хэрэгтэй. Жишээлбэл: хэрэв станц фреймийг илгээхгүй
байвал (маш ховор тохиолдол) станцыг хүснэгтэд хэзээ ч оруулж
болохгүй.
Loop problem(хэлхээний асуудал)
Transparent switch зэрэг урт систем дээрээ ямар ч илүү унтраалга байхгүй тул
нарийн ажиллаж байна. Хэдий тийм боловч системийнудирдлагань
системийг илүү найдвартай байлгахын тулд давхацсан свич шиг байлгадаг.

5. Хэрэв свич нь чадахгүйбол амжилтгүй болсонболдахин засах болон сольдог
ба бүүр өөр свичээр хүртэлсольдог юм. Давхцал үүсээгүйбайх явцад систем
дэх давталтуудыг үүсгэхболомжтой. Хоёр буюу түүнээс дээш өргөн
нэвтрүүлгийнLAN-уудад нэгээс олонсвич холбогдсонүед л гогцоонуудыг
үүсгэж болно.
17.5-д 2 свич 2 лантай холбогдонгогцооүүсгэж байгааталаар маш энгийн
жишээг харуулж байна.
1. А станц нь D станцруу фреймийг илгээдэг. Хүснэгтийналь аль свич нь
хоосон байна. Аль аль нь эх хаяг болох А-д фреймийг илгээж
хүснэгтийг шинэчлэдэг.
2. Лан 2 дээр фреймийг 2 хувилах. Зорьсон хаяг болох D-д ямар ч
мэдээлэл байхгүйбайвал зүүнсвичээр явуулсан хуулбарыг баруун
свичрүү хүлээнавахаар дамжуулна. Баруун свичээр явуулсан
хуулбарыг зүүнсвич хүлээн авсан бөгөөд D-гийн тухай мэдээллийг
дутуу илгээсэн байна. Аль аль свичийнхүснэгтнь шинэчлэгдсэн ч одоо
ч гэсэн D- хаягийн мэдээллийг олж аваагүй.

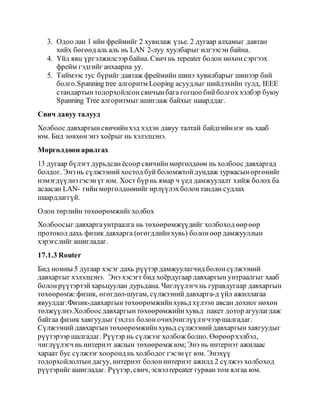

6. 3. Одоо лан 1 ийн фреймийг 2 хувилаж үзье. 2 дугаар алхамыг давтан
хийх бөгөөд аль аль нь LAN 2-луу хуулбарыг илгээсэн байна.
4. Үйл явц үргэлжилсээр байна. Свич нь repeater болон нөхөнсэргээх
фрейм гэдгийг анхаарна уу.
5. Тиймээс тус бүрийг давтаж фреймийн шинэ хувилбарыг шинээр бий
болго.Spanning tree алгоритм Looping асуудлыг шийдэхийн тулд, IEEE
стандартынтодорхойлсонсвичынбага гогцоо бийболгох хэлбэр буюу
Spanning Tree алгоритмыг ашиглаж байхыг шаарддаг.
Свич давуу талууд
Холбоос давхаргынсвичийнхэд хэдэн давуу талтай байдгийннэг нь хааб
юм. Бид зөвхөнэнэ хоёрыг нь хэлэлцэнэ.
Мөргөлдөөн арилгах
13 дугаар бүлэгт дурьдсанёсоор свичийнмөргөлдөөн нь холбоос давхаргад
болдог. Энэнь сүлжээний хостод буй боломжтойдундаж зурвасынөргөнийг
нэмэгдүүлнэ гэсэнүг юм. Хост бүр нь ямар ч үед дамжуулалт хийж болох ба
асаасан LAN- гийн мөргөлдөөнийг ирлүүлэхболонтандан судлах
шаардлаггүй.
Олон төрлийн төхөөрөмжийгхолбох
Холбоосыг давхаргаунтраалга нь төхөөрөмжүүдийг холбоход өөрөөр
протоколдахь физик давхарга (өгөгдлийнхувь) болонөөр дамжууллын
хэрэгслийг ашигладаг.
17.1.3 Router
Бид номны 5 дугаар хэсэг дахь рүүтэр дамжуулагчид болонсүлжээний
давхаргыг хэлэлцэнэ. Энэ хэсэгт бид хоёрдугаар давхаргын унтраалгыг хааб
болонрүүтэртэй харьцуулан дурьдана. Чиглүүлэгч нь гуравдугаар давхаргын
төхөөрөмж:физик, өгөгдөл-шугам, сүлжээнийдавхарга-д үйл ажиллагаа
явуулдаг.Физик-давхаргынтөхөөрөмжийнхувьд хүлээн авсан дохиог нөхөн
төлжүүлнэ.Холбоосдавхаргынтөхөөрөмжийнхувьд пакет дотор агуулагдаж
байгаа физик хаягуудыг (эхлэл болон очих)чиглүүлэгчээр шалгадаг.
Сүлжээний давхаргын төхөөрөмжийнхувьд сүлжээнийдавхаргын хаягуудыг
рүүтэрээр шалгадаг. Рүүтэр нь сүлжээг холбож болно. Өөрөөрхэлбэл,
чиглүүлэгч нь интернэт ажлын төхөөрөмжюм;Энэ нь интернэт ажилаас
хараат бус сүлжээг хооронд нь холбодог гэсэнүг юм. Энэхүү
тодорхойлолтын дагуу, интернэт болонинтернэт ажилд 2 сүлжээ холбоход
рүүтэрийг ашигладаг. Рүүтэр, свич, эсвэлrepeater гурван том ялгаа юм.

7. 1. Рүүтэр нь интервэйс тус бүрийнхувьд физик болонлогик хаягтай
2. Рүүтэр нь тухайн пакет дээр холбоос давхарга дээр хүлээн авагчын
хаягийг тохируулж тухайн интерфасэтэй хаяглуу пакэтийг дамжуулах
үйлдэл хийдэг.
3. Чиглүүлэгч нь пакет дамжуулдахад холбоос давхаргынхаягийг (эхлэл
болонтөгсгөлийн)өөрчилдөг.
Лабораторын ажил
Ажил#1
Виртуал сүлжээг үүсгэхийнтулд OSI загварын 3-р түвшингийн свитч
төхөөрөмжийг ашигладаг. Симулятор програмд дараах топологиорсүлжээг
монтажлана. Үүний дараа PC6-г VLAN1, PC5, PC9-үүдийг VLAN2, PC7, PC8
–уудыг VLAN3 болгож
Ажил#2

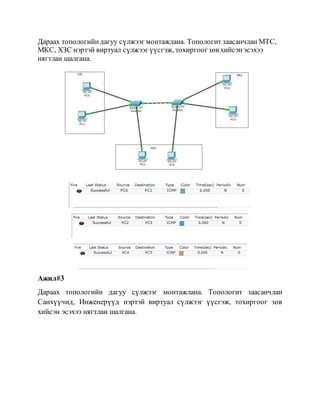

8. Дараах топологийндагуу сүлжээг монтажлана. Топологит заасанчлан МТС,
МКС, ХЗС нэртэй виртуал сүлжээг үүсгэж, тохиргоогзөв хийсэнэсэхээ
нягтлан шалгана.
Ажил#3
Дараах топологийн дагуу сүлжээг монтажлана. Топологит заасанчлан
Санхүүчид, Инженерүүд нэртэй виртуал сүлжээг үүсгэж, тохиргоог зөв
хийсэн эсэхээ нягтлан шалгана.

9. Ажил#4
Дараах топологит үзүүлсэн VLAN-дыг үүсгэ. Нэмэлтээр ямар боломжууд
байх боломжтой вэ?

10. Шалгах асуулт
1.Default VLAN-ийн талаар.
Х:Энэ сүлжээнүүдийгнэгтгэсэнтом сүлжээюм.
2. Trunk mode болон accessmode-н талаартайлбарламөн management
vlan гэж юу вэ?
Х:Access mode нь зөвхөннэг лангийн мэдээллийг зөөдөг
Trunk mode нь олох лангийн мэдээллийг зөөдөг
3. Өөр өөр сүлжээнд байгаахэрэглэгчид нэг vlan-д хамрагдажболохуу?
Болохбол тайлбарла.
Х:Болохгүй
Chapter 17 шалгах асуулт
1. Дамжууллын порт болон блокинг портуудын ялгаа нь юу вэ?
Х: Дамжууллын порт нь тухайн төхөөрөмжөөс өөр төхөөрөмжинд
холбогдож буй интерфэйс юм харин блокинг портнь дамжуулагч порт
нь интерфэйсээ хааж ямар ч мэдээллийг хүлэн авахгүйгээр хаах блок
хаалт юм.
2. VLAN нь компаны цаг болонмөнгийгхэрхэн хэмнэдэг вэ?
Х:
3. VLAN нь сүлжээний нэмэлт аюулгүй байдлыг хэрхэн хангадагвэ?
Х:
4. VLAN нь сүлжээний урсгалыг хэрхэн багасгадагвэ?
Х: Өсгөгч болондавтагчийн
тусламжтайгаар сүлжээнийачааллыг багасгана. Нэг сүлжээг дотор нь
Vlan
болгонхувааж өгсөнөөрөө зөвхөнvlan-д холбогдсонтөхөөрөмжлүүгээ
мэдээллийг дамжуулах учир урсгал нь багасна.
5. Рүүтэрболон свичийн аль нь илүү ачаалалтайвэ? Хариултаа
тайлбарлана уу?
Х:Рүүтэр нь илүү ачаалалтай байдаг.
6. Link-layer свич нь фреймийг шүүж чадахуу? Шүүлтнь яагаад
чухал вэ?
Х:Link-layer свич нь шүүлт хийх чадвартай байдаг. Frame-ийн зорьсон
хаягийг шалгаж аль портлуу илгээхийг шийдэж өгдөг.
7. Өсгөсчнь давтагчаасааюугаараа ялгаатай вэ?

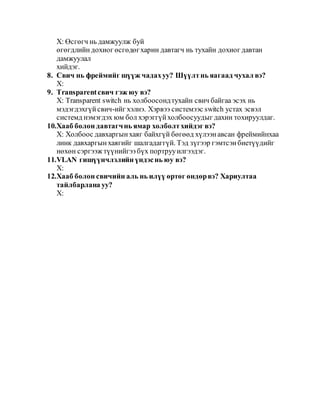

11. Х: Өсгөгч нь дамжуулж буй
өгөгдлийн дохиог өсгөдөгхарин давтагч нь тухайн дохиог давтан
дамжуулал
хийдэг.
8. Свич нь фреймийг шүүж чадахуу? Шүүлтнь яагаад чухал вэ?
Х:
9. Transparentсвич гэж юу вэ?
Х: Transparent switch нь холбоосондтухайн свич байгаа эсэх нь
мэдэгдэхгүйсвич-ийг хэлнэ. Хэрвээ системээс switch устах эсвэл
системд нэмэгдэх юм бол хэрэггүйхолбоосуудыг дахин тохируулдаг.
10.Хааб болон давтагчнь ямар холболтхийдэг вэ?
Х: Холбоос давхаргынхаяг байхгүй бөгөөд хүлээнавсан фреймийнхаа
линк давхаргынхаягийг шалгадаггүй. Тэд зүгээр гэмтсэнбиетүүдийг
нөхөн сэргээж түүнийгээбүх портрууилгээдэг.
11.VLAN гишүүнчлэлийн үндэснь юу вэ?
Х:
12.Хааб болон свичийн аль нь илүү өртөг өндөрвэ? Хариултаа
тайлбарлана уу?
Х:
