1.
NWP June 2007 Version 0.5
85 Orthographic Projection

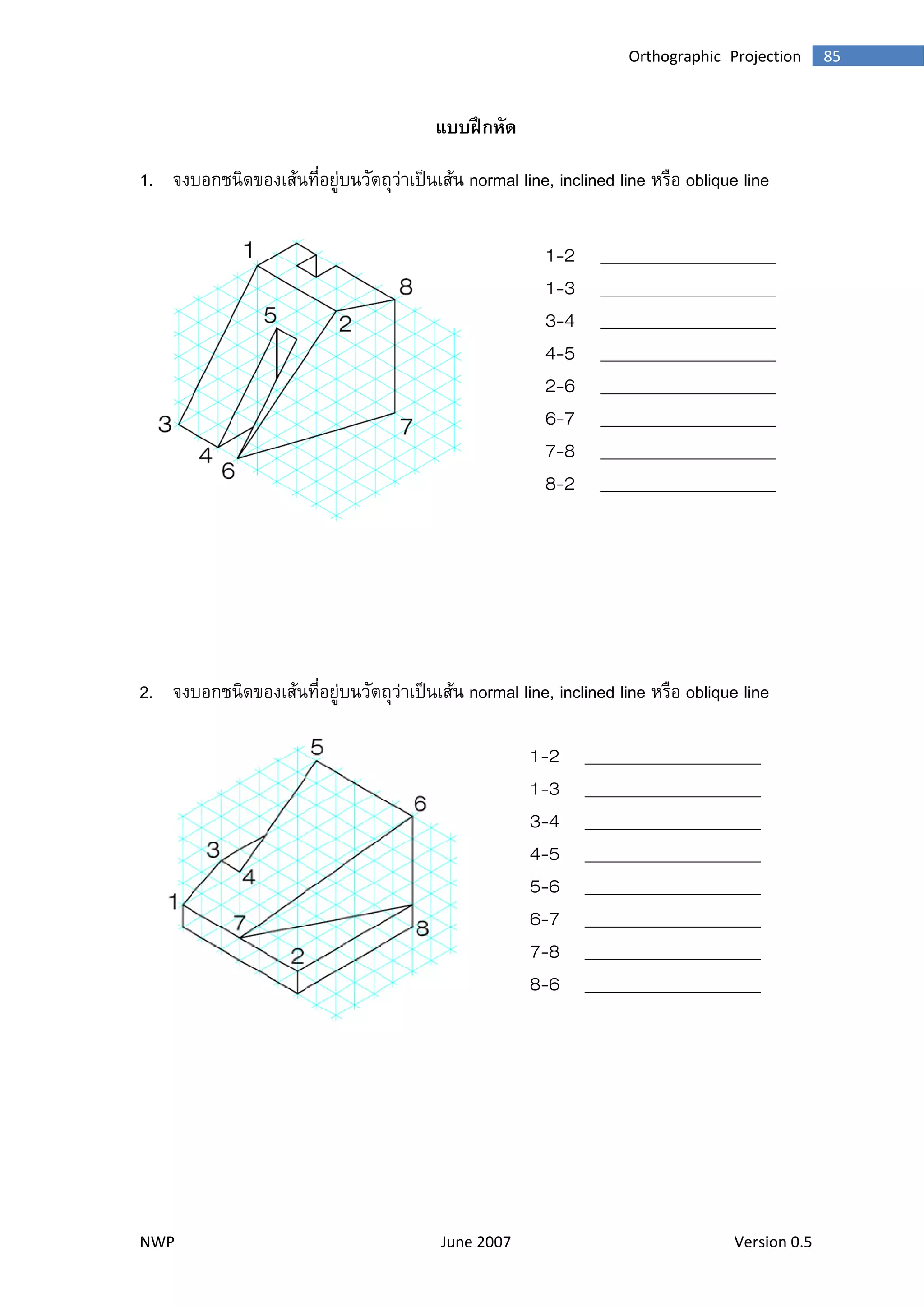

แบบฝกหัด
1. จงบอกชนิดของเสนที่อยูบนวัตถุวาเปนเสน normal line, inclined line หรือ oblique line
2. จงบอกชนิดของเสนที่อยูบนวัตถุวาเปนเสน normal line, inclined line หรือ oblique line
1-2
1-3
3-4
4-5
2-6
6-7
7-8
8-2
1-2
1-3
3-4
4-5
5-6
6-7
7-8
8-6

2.
NWP June 2007 Version 0.5
86 Fundamental of Engineering Drawing

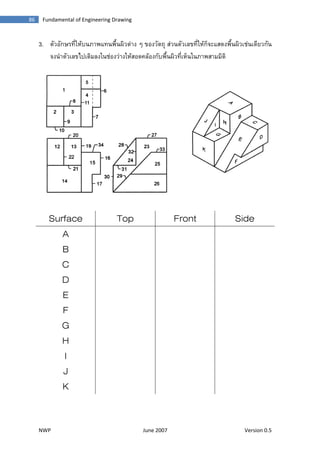

3. ตัวอักษรที่ใหบนภาพแทนพื้นผิวตาง ๆ ของวัตถุ สวนตัวเลขที่ใหก็จะแสดงพื้นผิวเชนเดียวกัน
จงนําตัวเลขไปเติมลงในชองวางใหสอดคลองกับพื้นผิวที่เห็นในภาพสามมิติ
Surface Top Front Side
A
B
C
D
E
F
G
H
I
J
K

3.
NWP June 2007 Version 0.5
87 Orthographic Projection

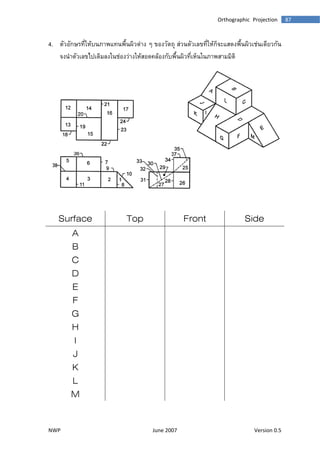

4. ตัวอักษรที่ใหบนภาพแทนพื้นผิวตาง ๆ ของวัตถุ สวนตัวเลขที่ใหก็จะแสดงพื้นผิวเชนเดียวกัน
จงนําตัวเลขไปเติมลงในชองวางใหสอดคลองกับพื้นผิวที่เห็นในภาพสามมิติ
Surface Top Front Side
A
B
C
D
E
F
G
H
I
J
K
L
M

4.
NWP June 2007 Version 0.5
88 Fundamental of Engineering Drawing
5. ตัวอักษรที่ใหบนภาพแทนพื้นผิวตาง ๆ ของวัตถุ สวนตัวเลขที่ใหก็จะแสดงพื้นผิวเชนเดียวกัน
จงนําตัวเลขไปเติมลงในชองวางใหสอดคลองกับพื้นผิวที่เห็นในภาพสามมิติ
Surface Top Front Side
A
B
C
D
E
F
G
H
I
J
K

5.
NWP June 2007 Version 0.5
89 Orthographic Projection

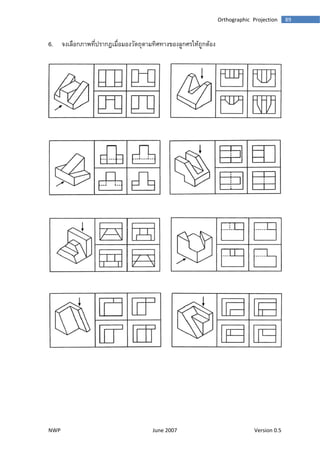

6. จงเลือกภาพที่ปรากฎเมื่อมองวัตถุตามทิศทางของลูกศรใหถูกตอง
