บทที่7 ภาพฉายมุมที่1,3
- 1. จุดประสงค์การเรียนรู้ หลังจากจบบทเรียนแล้วผู้เรียน สามารถ1. บอกทิศทางการมองภาพฉายด้านต่าง ๆได้ 2.อธิบายหลักการมองภาพและจัดตำาแหน่งภาพฉาย สามด้านของงานทรงเหลี่ยม ตัดตรงให้อยู่ในตำาแหน่งของภาพฉายมุมที่ 1 ตา ระบบ ISO Method E และมุมที่ 3 ISO Method Aได้ 3. บอกวิธีการเขียนภาพฉายทิศต่าง ๆ ได้ 4. อธิบายการเขียนเส้นต่าง ๆ ในภาพฉายได้ ขียนภาพฉายสามด้านของงานรูปทรงเหลี่ยมตัดตรงตามแบบท
- 2. 6 4 5 3 2 1 การมองภาพฉายชิ้นงานตามทิศทางของ การมองสามารถมองได้ 6 ด้าน ซึ่งมี หลักการเขียนภาพฉาย มุมที่1และมุมที่3
- 3. ความ กว้าง ความยาว ความ สูง ภาพสามมิติประกอบไปด้วย ความกว้าง ความยาว และ ความสูงอยู่ในภาพเดียวกัน ภาพสองมิติ เป็นการมองภาพแนวตรงของแต่ละด้าน ประกอบด้วย ขนาดสองมิติ ถ้าต้องการทราบราย ละเอียดของขนาดครบทุกมิติ ต้องใช้ภาพสองมิติตั้งแต่ ความ กว้าง ความสูง ความย าว ความ สูง ความย าว ความ กว้าง
- 4. 9 0 3 6 0 27 0 1 8 0 4 3 2 1 0 ทิศทาง การมอง ฉากรับ ภาพ 0 – 90องศา เป็นฉากรับภาพมุมที่ 1 (First Angle Projection)90 – 180 องศา เป็นฉากรับภาพมุมที่ 2 (Second Angle Projection)180 – 270 องศา เป็นฉากรับภาพมุมที่ 3 (Third Angle Projection)270 – 360 องศา เป็นฉากรับภาพมุมที่ 4
- 5. ภาพที่มองเห็นจะปรากฏอยู่ด้านหลังตาม ทิศทางการมอง ซึ่งจะเห็นเป็นภาพ สองมิติ คือความกว้างกับความสูง เรียกว่า ภาพด้าน หน้า ( Front View) ทิศทาง การมอง
- 6. ทิศทาง การมอง การมองภาพตามทิศทางการมองด้านบน จะ เห็นเป็นภาพสองมิติเช่นกัน คือความกว้าง และ ความยาว เรียกว่า ภาพด้านบน (Top View)

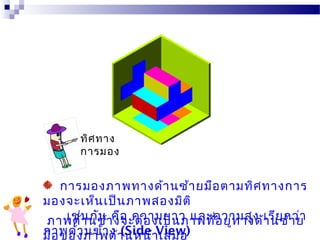

- 7. การมองภาพทางด้านซ้ายมือตามทิศทางการ มองจะเห็นเป็นภาพสองมิติ เช่นกัน คือ ความยาวและความสูง เรียกว่า ภาพด้านข้าง (Side View) ภาพด้านข้างจะต้องเป็นภาพที่อยู่ทางด้านซ้าย มือของภาพด้านหน้าเสมอ ทิศทาง การมอง
- 8. ภาพฉายที่เกิดขึ้นจากการมองชิ้น งานในทิศทางตั้งฉากกับชิ้นงานซึ่ง สามารถมองและเขียนภาพฉายได้ ทั้งหมด 6 ด้านส่วนใหญ่นิยมเขียน เพียง 3 ด้าน ก็สามารถทราบราย ภาพด้าน บน ภาพด้าน หน้า ภาพด้าน ข้าง
- 9. ภาพด้าน หน้า ภาพด้าน ข้าง ภาพด้าน บน ภาพฉายมุมที่ 1 (FirstAngle Projection) ISO Method E ( E = European)ตาม DIN ISO 5456-2 (1998-04) หลักการฉายภาพมุมที่ 1 มีหลักเกณฑ์ดังนี้ ภาพด้านข้างจะอยู่ขวา มือของภาพด้านหน้า ภาพด้านบนจะอยู่ด้านล่าง ของภาพด้านหน้า
- 10. ความ ยาว ความ สูง ความ กว้าง การมองชิ้นงานตามทิศทางการมองในแต่ละด้าน จะเกิด เป็นภาพสองมิติ ซึ่งมีความสัมพันธ์กันดังนี้ -ภาพด้าน ข้างเกิดจาก การมองทาง ด้านซ้ายมือ ของภาพ ด้านหน้า -ภาพด้านบนเกิดจากการมองทางด้านบนของภาพด้านหน้า ขนาดความสูงของภาพด้านหน้าจะเท่ากับความสูงของ ภาพด้านข้าง ขนาดความยาวของภาพด้านข้างจะเท่ากับความกว้าง ของภาพด้านบน ขนาดความกว้างของภาพด้านหน้าจะเท่ากับความกว้าง ของภาพด้านบน ความย าว
- 11. การแสดงสัญลักษณ์วิธีฉายภาพไว้ที่หัว กระดาษเขียนแบบ วางภาพฉาย 3 ด้านภาพด้านหน้าจะต้องห่างจากขอบ กระดาษทั้งด้านบน และด้านข้าง ซ้ายมือ ประมาณ 20 มิลลิเมตร และระยะห่างระหว่างภาพด้านละ25 มิลลิเมตร 10 30 20 10 20
- 12. 20141075 3. 5 2. 5 1. 8 ความสูง h เช่นตัว หนังสือใหญ่ (ขนาดกำาหนด) เป็น mm h = ความสูงของตัว อักษรเป็น มม. H = 2 เท่าของความสูง d = 0.1 เท่าของความ สูง ภาพสัญลักษณ์วิธี ฉายภาพมุมที่1 h H 3·d H d
- 13. ทิศทาง การมอง ภาพที่มองเห็นจะปรากฏอยู่ด้านหลังตาม ทิศทางการมอง ซึ่งจะเห็นเป็นภาพสองมิติ คือ ความกว้างกับความสูงเรียกว่า ภาพด้านหน้า ( Front View)
- 14. ทิศทาง การมอง การมองภาพตามทิศทางการมองด้านบน จะ เห็นเป็นภาพสองมิติ เช่นกันคือ ความกว้าง และความยาว เรียกว่า ภาพด้านบน (Top
- 15. ทิศทาง การมอง การมองภาพทางด้านขวามือตามทิศทางการ มองด้านข้าง จะเห็นเป็นภาพสองมิติ เช่นกันคือ ความยาว และความสูง เรียกว่า ภาพด้านข้าง (Side View) ภาพด้านข้างจะต้องเป็นภาพที่อยู่ด้านขวามือ
- 16.
- 17. ภาพฉายมุมที่ 3 (ThirdAngle Projection) ISO Method A ( A = American ) ตาม DIN ISO 5456-2 (1998-04) ภาพด้าน หน้า ภาพด้าน ข้าง ภาพด้าน บน หลักการวางภาพฉายมุมที่ 3 มีหลักเกณฑ์ดังนี้ ภาพด้านข้าง จะอยู่ขวา มือของภาพด้านหน้า ภาพด้านบน จะอยู่ด้านบน ของภาพด้านหน้า
- 18. ความกว้าง ความยาว ความยาว ความ สูง ภาพด้านข้างเกิดจากการมองทางด้านขวามือ ของภาพด้านหน้าภาพด้านบนเกิดจากการมองทางด้านบนของ ภาพด้านหน้า การมองชิ้นงานตามทิศทางการมองในแต่ละ ด้าน เกิดเป็นภาพสองมิติ ซึ่งมีความสัมพันธ์ดังนี้ขนาดความสูงของภาพด้านหน้า เท่ากับความสูงของภาพด้านข้างขนาดความกว้างของภาพด้านหน้า เท่ากับความกว้างของภาพด้านบนขนาดความยาวของภาพด้านบน
- 19. การแสดงสัญลักษณ์วิธีฉายภาพไว้ที่หัว กระดาษเขียนแบบ วางภาพฉาย 3 ด้านภาพด้านหน้าจะต้องห่างจากขอบ กระดาษทั้งด้านบน และด้านข้าง ซ้ายมือ ประมาณ 20 มิลลิเมตร และระยะห่างระหว่างภาพด้านละ25 มิลลิเมตร 10 30 20 10 20
- 20. 20141075 3. 5 2. 5 1. 8 ความสูง h เช่นตัว หนังสือใหญ่ (ขนาดกำาหนด) เป็น mm h = ความสูงของตัว อักษรเป็น มม. H = 2 เท่าของความสูง d = 0.1 เท่าของความ สูง ภาพสัญลักษณ์วิธี ฉายภาพมุมที่3 h H3·d H d

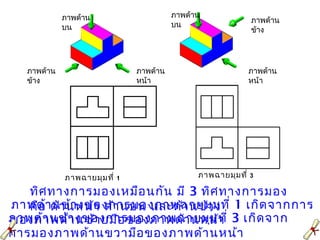

- 21. ทิศทางการมองเหมือนกัน มี 3ทิศทางการมอง คือ ด้านหน้า ด้านบน และด้านข้าง ภาพด้าน หน้า ภาพด้าน ข้าง ภาพด้าน บน ภาพด้าน หน้า ภาพด้าน ข้าง ภาพด้าน บน ภาพฉายมุมที่ 3ภาพฉายมุมที่ 1 ภาพด้านข้างของการมองภาพฉายมุมที่ 1 เกิดจากการ มองภาพด้านซ้ายมือของภาพด้านหน้าภาพด้านข้างของการมองภาพฉายมุมที่ 3 เกิดจาก การมองภาพด้านขวามือของภาพด้านหน้า

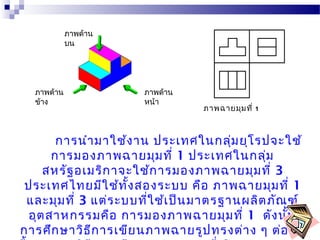

- 22. การนำามาใช้งาน ประเทศในกลุ่มยุโรปจะใช้ การมองภาพฉายมุมที่ 1ประเทศในกลุ่ม สหรัฐอเมริกาจะใช้การมองภาพฉายมุมที่ 3 ประเทศไทยมีใช้ทั้งสองระบบ คือ ภาพฉายมุมที่ 1 และมุมที่ 3 แต่ระบบที่ใช้เป็นมาตรฐานผลิตภัณฑ์ อุตสาหกรรมคือ การมองภาพฉายมุมที่ 1 ดังนั้น การศึกษาวิธีการเขียนภาพฉายรูปทรงต่าง ๆ ต่อไป ภาพด้าน หน้า ภาพด้าน ข้าง ภาพด้าน บน ภาพฉายมุมที่ 1
- 23.
- 24.
- 25.
- 26. เขียนเส้นขอบรูปขอบชิ้นงานที่มองเห็นด้วยเส้น เต็มหนัก (0.5 มิลลิเมตร)ลงบนขอบชิ้นงานที่มอง เห็นของภาพด้านบน
- 27. ถ่ายขนาดจากภาพด้านหน้า ด้วยเส้นเต็ม เบา(0.25 มิลลิเมตร)มายังภาพด้านข้าง
- 28. เขียนเส้นทำามุม 45 องศาด้วยเส้นเต็มเบา (0.25 มิลลิเมตร) จากมุมขวามือของภาพด้านหน้า
- 29. เขียนเส้นฉายจากภาพด้านบนมายังเส้นทำามุม 45 องศา ด้วยเส้นเต็มเบา(0.25 มิลลิเมตร)

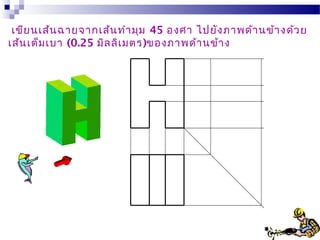

- 30. เขียนเส้นฉายจากเส้นทำามุม 45 องศาไปยังภาพด้านข้างด้วย เส้นเต็มเบา (0.25 มิลลิเมตร)ของภาพด้านข้าง
- 31. เขียนเส้นขอบรูปขอบชิ้นงานที่มองเห็นด้วยเส้น เต็มหนัก (0.5 มิลลิเมตร)และขอบชิ้นงานที่มองไม่ เห็น ให้เขียนด้วยเส้นประ (0.35 มิลลิเมตร)ของ ภาพด้านข้าง ภาพฉายทั้งสามด้านก็จะเป็นเส้นตรงที่ตั้งฉากกันทุกด้าน
- 32. กำาหนดขนาด รายละเอียดต่าง ๆให้ครบตามกรรมวิธี การผลิต 3 5 3 0 1 4 8 3 0 22 ควรหลีกเลี่ยงการกำาหนดขนาดที่เส้นประ

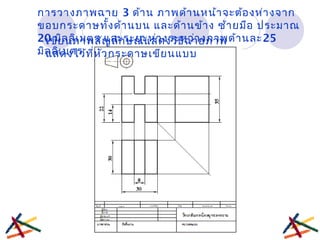

- 33. การวางภาพฉาย 3 ด้านภาพด้านหน้าจะต้องห่างจาก ขอบกระดาษทั้งด้านบน และด้านข้าง ซ้ายมือ ประมาณ 20 มิลลิเมตร และระยะห่างระหว่างภาพด้านละ25 มิลลิเมตร เขียนภาพสัญลักษณ์แสดงวิธีฉายภาพ แสดงไว้ที่หัวกระดาษเขียนแบบ
- 34. ใบ งาน 1. จากรูปจงเขียนแบบภาพ3 ด้านภาพ ฉายมุมที่1 โดยใช้มาตราส่วน1:2 พร้อมกำาหนดขนาดลงในแบบภาพฉาย ให้ถูกต้อง (ขนาดวัดจากแบบ)

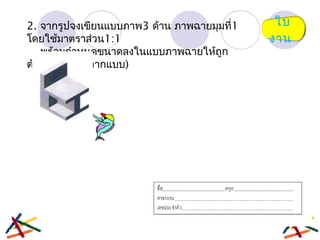

- 35. ใบ งาน 2. จากรูปจงเขียนแบบภาพ3 ด้านภาพฉายมุมที่1 โดยใช้มาตราส่วน1:1 พร้อมกำาหนดขนาดลงในแบบภาพฉายให้ถูก ต้อง (ขนาดวัดจากแบบ)
- 36. 3. จากรูปจงเขียนแบบภาพ3 ด้านภาพฉายมุม ที่1 โดยใช้มาตราส่วน2:1 พร้อมกำาหนดขนาดลงในแบบภาพฉายให้ถูก ต้อง (ขนาดวัดจากแบบ) ใบ งาน
- 37. เฉลยใบ งาน 1. จากรูปจงเขียนแบบภาพ3 ด้านภาพ ฉายมุมที่1 โดยใช้มาตราส่วน1:2 พร้อมกำาหนดขนาดลงในแบบภาพฉาย ให้ถูกต้อง (ขนาดวัดจากแบบ)
- 38. 2. จากรูปจงเขียนแบบภาพ3 ด้านภาพฉายมุมที่1 โดยใช้มาตราส่วน1:1 พร้อมกำาหนดขนาดลงในแบบภาพฉายให้ถูก ต้อง (ขนาดวัดจากแบบ) เฉลยใบ งาน
- 39. 3. จากรูปจงเขียนแบบภาพ3 ด้านภาพฉายมุม ที่1 โดยใช้มาตราส่วน2:1 พร้อมกำาหนดขนาดลงในแบบภาพฉายให้ถูก ต้อง (ขนาดวัดจากแบบ) เฉลยใบ งาน
