1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 6721
(13) U
(46) 2010.10.30
(51) МПК (2009)
B 01D 24/00
(54) ФИЛЬТР БЫТОВОЙ ДЛЯ ВОДЫ
(21) Номер заявки: u 20100142
(22) 2010.02.15
(31) 2009133695 (32) 2009.09.09 (33) RU
(71) Заявитель: Общество с ограничен-
ной ответственностью "Фирма
"Ратна" (RU)
(72) Авторы: Куликов Владимир Михайло-
вич; Захаров Владимир Алексеевич
(RU)
(73) Патентообладатель: Общество с огра-
ниченной ответственностью "Фирма
"Ратна" (RU)
(57)
1. Фильтр бытовой для воды, содержащий корпус, по меньшей мере, с одной винтооб-
разной перегородкой, выполненной с переменным или постоянным шагом, зернистую
фильтрующую среду, входное и выходное отверстия для воды, распределительную сетку
перед выходным отверстием для воды, отличающийся тем, что винтообразная перего-
родка выполнена в виде скрученной вокруг продольной оси фильтра плоской ленты, края
которой по всей длине плотно прилегают к боковой поверхности корпуса, при этом
насыпная зернистая фильтрующая среда расположена винтообразно между перегородкой
и внутренней поверхностью корпуса, а фильтр снабжен второй распределительной сеткой,
расположенной у входного отверстия для воды.
Фиг. 1
BY6721U2010.10.30

2. BY 6721 U 2010.10.30
2

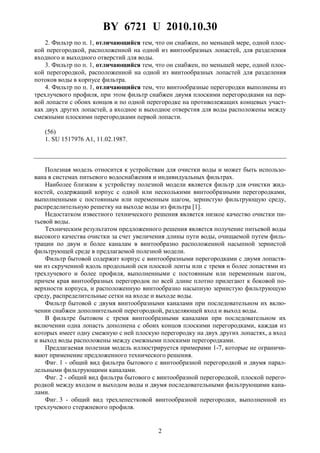

2. Фильтр по п. 1, отличающийся тем, что он снабжен, по меньшей мере, одной плос-
кой перегородкой, расположенной на одной из винтообразных лопастей, для разделения
входного и выходного отверстий для воды.
3. Фильтр по п. 1, отличающийся тем, что он снабжен, по меньшей мере, одной плос-
кой перегородкой, расположенной на одной из винтообразных лопастей для разделения
потоков воды в корпусе фильтра.
4. Фильтр по п. 1, отличающийся тем, что винтообразные перегородки выполнены из
трехлучевого профиля, при этом фильтр снабжен двумя плоскими перегородками на пер-
вой лопасти с обоих концов и по одной перегородке на противолежащих концевых участ-
ках двух других лопастей, а входное и выходное отверстия для воды расположены между
смежными плоскими перегородками первой лопасти.
(56)
1. SU 1517976 A1, 11.02.1987.
Полезная модель относится к устройствам для очистки воды и может быть использо-
вана в системах питьевого водоснабжения и индивидуальных фильтрах.
Наиболее близким к устройству полезной модели является фильтр для очистки жид-
костей, содержащий корпус с одной или несколькими винтообразными перегородками,
выполненными с постоянным или переменным шагом, зернистую фильтрующую среду,
распределительную решетку на выходе воды из фильтра [1].
Недостатком известного технического решения является низкое качество очистки пи-
тьевой воды.
Техническим результатом предложенного решения является получение питьевой воды
высокого качества очистки за счет увеличения длины пути воды, очищаемой путем филь-
трации по двум и более каналам в винтообразно расположенной насыпной зернистой
фильтрующей среде в предлагаемой полезной модели.
Фильтр бытовой содержит корпус с винтообразными перегородками с двумя лопастя-
ми из скрученной вдоль продольной оси плоской ленты или с тремя и более лопастями из
трехлучевого и более профиля, выполненными с постоянным или переменным шагом,
причем края винтообразных перегородок по всей длине плотно прилегают к боковой по-
верхности корпуса, и расположенную винтообразно насыпную зернистую фильтрующую
среду, распределительные сетки на входе и выходе воды.
Фильтр бытовой с двумя винтообразными каналами при последовательном их вклю-
чении снабжен дополнительной перегородкой, разделяющей вход и выход воды.
В фильтре бытовом с тремя винтообразными каналами при последовательном их
включении одна лопасть дополнена с обоих концов плоскими перегородками, каждая из
которых имеет одну смежную с ней плоскую перегородку на двух других лопастях, а вход
и выход воды расположены между смежными плоскими перегородками.
Предлагаемая полезная модель иллюстрируется примерами 1-7, которые не ограничи-
вают применение предложенного технического решения.

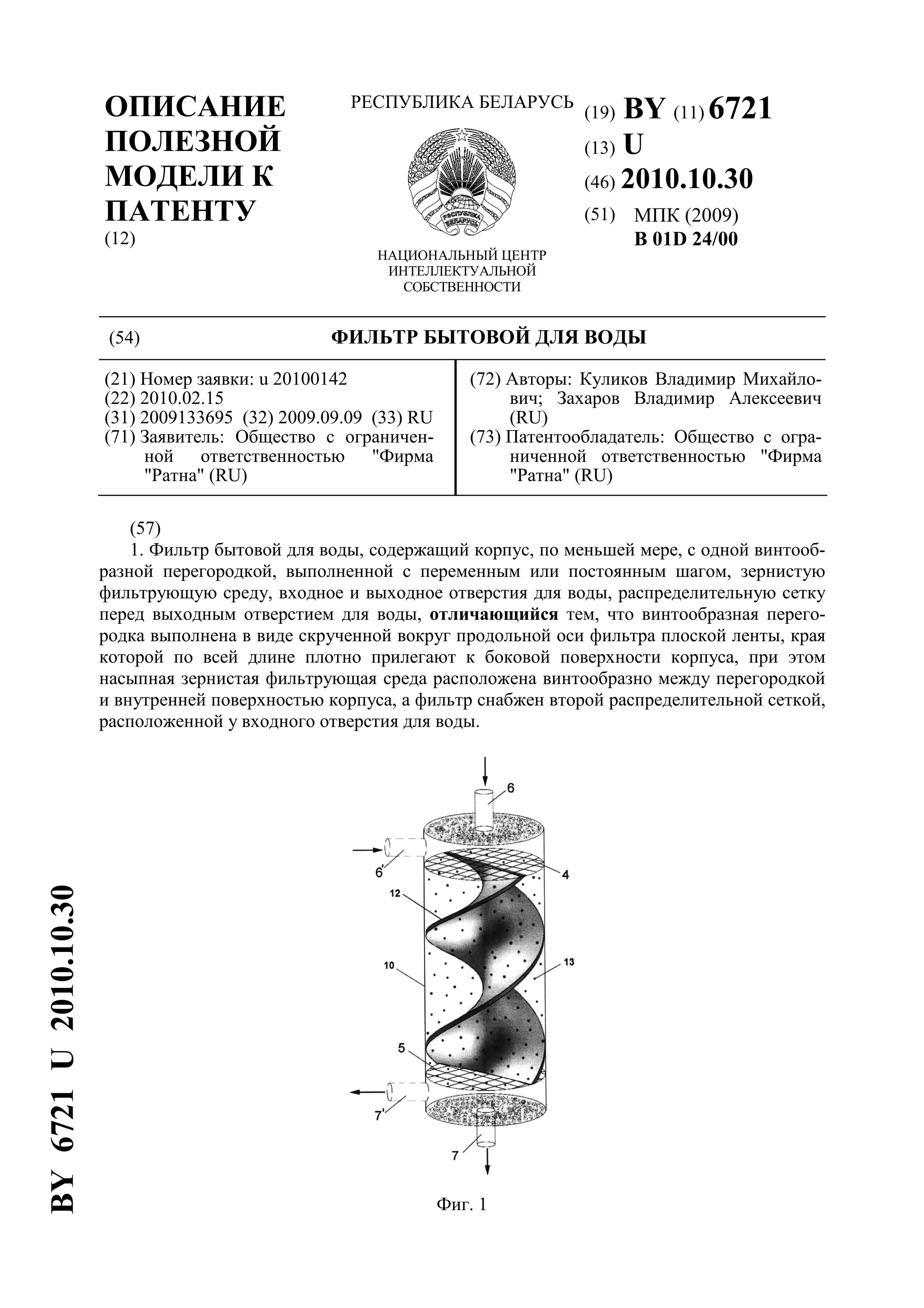

Фиг. 1 - общий вид фильтра бытового с винтообразной перегородкой и двумя парал-
лельными фильтрующими каналами.

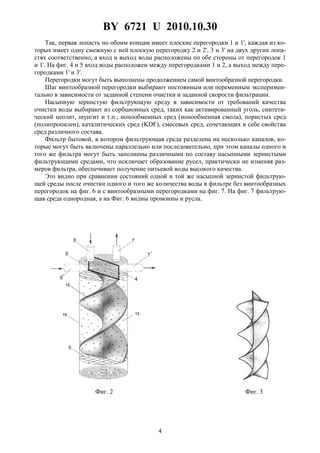

Фиг. 2 - общий вид фильтра бытового с винтообразной перегородкой, плоской перего-
родкой между входом и выходом воды и двумя последовательными фильтрующими кана-
лами.
Фиг. 3 - общий вид трехлепестковой винтообразной перегородки, выполненной из
трехлучевого стержневого профиля.

3. BY 6721 U 2010.10.30
3

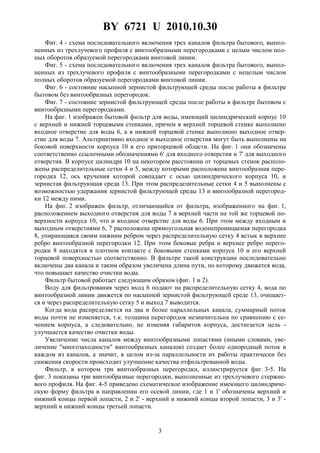

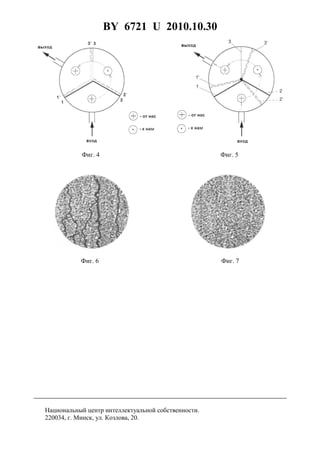

Фиг. 4 - схема последовательного включения трех каналов фильтра бытового, выпол-
ненных из трехлучевого профиля с винтообразными перегородками с целым числом пол-
ных оборотов образуемой перегородками винтовой линии.
Фиг. 5 - схема последовательного включения трех каналов фильтра бытового, выпол-
ненных из трехлучевого профиля с винтообразными перегородками с нецелым числом
полных оборотов образуемой перегородками винтовой линии.
Фиг. 6 - состояние насыпной зернистой фильтрующей среды после работы в фильтре
бытовом без винтообразных перегородок.
Фиг. 7 - состояние зернистой фильтрующей среды после работы в фильтре бытовом с
винтообразными перегородками.
На фиг. 1 изображен бытовой фильтр для воды, имеющий цилиндрический корпус 10
с верхней и нижней торцевыми стенками, причем в верхней торцевой стенке выполнено
входное отверстие для воды 6, а в нижней торцевой стенке выполнено выходное отвер-
стие для воды 7. Альтернативно входное и выходное отверстия могут быть выполнены на
боковой поверхности корпуса 10 в его приторцевой области. На фиг. 1 они обозначены
соответственно ссылочными обозначениями 6' для входного отверстия и 7' для выходного
отверстия. В корпусе цилиндра 10 на некотором расстоянии от торцевых стенок располо-
жены распределительные сетки 4 и 5, между которыми расположена винтообразная пере-
городка 12, ось кручения которой совпадает с осью цилиндрического корпуса 10, и
зернистая фильтрующая среда 13. При этом распределительные сетки 4 и 5 выполнены с
возможностью удержания зернистой фильтрующей среды 13 и винтообразной перегород-
ки 12 между ними.
На фиг. 2 изображен фильтр, отличающийся от фильтра, изображенного на фиг. 1,
расположением выходного отверстия для воды 7 в верхней части на той же торцевой по-
верхности корпуса 10, что и входное отверстие для воды 6. При этом между входным и
выходным отверстиями 6, 7 расположена прямоугольная водонепроницаемая перегородка
8, упирающаяся своим нижним ребром через распределительную сетку 4 встык в верхнее
ребро винтообразной перегородки 12. При этом боковые ребра и верхнее ребро перего-
родки 8 находятся в плотном контакте с боковыми стенками корпуса 10 и его верхней
торцевой поверхностью соответственно. В фильтре такой конструкции последовательно
включены два канала и таким образом увеличена длина пути, по которому движется вода,
что повышает качество очистки воды.
Фильтр бытовой работает следующим образом (фиг. 1 и 2).
Воду для фильтрования через вход 6 подают на распределительную сетку 4, вода по
винтообразной линии движется по насыпной зернистой фильтрующей среде 13, очищает-
ся и через распределительную сетку 5 и выход 7 выводится.
Когда вода распределяется на два и более параллельных канала, суммарный поток
воды почти не изменяется, т.к. толщина перегородок незначительна по сравнению с се-
чением корпуса, а следовательно, не изменяя габаритов корпуса, достигается цель -
улучшается качество очистки воды.
Увеличение числа каналов между винтообразными лопастями (иными словами, уве-
личение "многозаходности" винтообразных каналов) создает более однородный поток в
каждом из каналов, а значит, в целом из-за параллельности их работы практически без
снижения скорости происходит улучшение качества отфильтрованной воды.
Фильтр, в котором три винтообразных перегородки, иллюстрируется фиг. 3-5. На
фиг. 3 показаны три винтообразные перегородки, выполненные из трехлучевого стержне-
вого профиля. На фиг. 4-5 приведено схематическое изображение имеющего цилиндриче-
скую форму фильтра в направлении его осевой линии, где 1 и 1' обозначены верхний и
нижний концы первой лопасти, 2 и 2' - верхний и нижний концы второй лопасти, 3 и 3' -
верхний и нижний концы третьей лопасти.

4. BY 6721 U 2010.10.30
4
Так, первая лопасть по обоим концам имеет плоские перегородки 1 и 1', каждая из ко-
торых имеет одну смежную с ней плоскую перегородку 2 и 2', 3 и 3' на двух других лопа-
стях соответственно, а вход и выход воды расположены по обе стороны от перегородок 1
и 1'. На фиг. 4 и 5 вход воды расположен между перегородками 1 и 2, а выход между пере-
городками 1' и 3'.
Перегородки могут быть выполнены продолжением самой винтообразной перегородки.
Шаг винтообразной перегородки выбирают постоянным или переменным эксперимен-
тально в зависимости от заданной степени очистки и заданной скорости фильтрации.
Насыпную зернистую фильтрующую среду в зависимости от требований качества
очистки воды выбирают из сорбционных сред, таких как активированный уголь, синтети-
ческий цеолит, шунгит и т.п.; ионообменных сред (ионообменная смола), пористых сред
(полипропилен), каталитических сред (KDF), смесевых сред, сочетающих в себе свойства
сред различного состава.
Фильтр бытовой, в котором фильтрующая среда разделена на несколько каналов, ко-
торые могут быть включены параллельно или последовательно, при этом каналы одного и
того же фильтра могут быть заполнены различными по составу насыпными зернистыми
фильтрующими средами, что исключает образование русел, практически не изменяя раз-
меров фильтра, обеспечивает получение питьевой воды высокого качества.
Это видно при сравнении состояний одной и той же насыпной зернистой фильтрую-
щей среды после очистки одного и того же количества воды в фильтре без винтообразных
перегородок на фиг. 6 и с винтообразными перегородками на фиг. 7. На фиг. 7 фильтрую-
щая среда однородная, а на Фиг. 6 видны промоины и русла.
Фиг. 2 Фиг. 3

5. BY 6721 U 2010.10.30
5
Фиг. 4 Фиг. 5
Фиг. 6 Фиг. 7
