1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 29914
(51) A01C 11/02 (2006.01)
МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2014/0593.1
(22) 28.04.2014
(45) 15.06.2015, бюл. №6
(72) Хазимов Марат Жалелович; Ганеш Чандра
Бора; Хазимов Жанат Мукатович; Хазимов Канат
Мухатович; Бекмухаметов Шабден Берикболович;
Абдильдин Нурлан Кенесбекович
(73) Республиканское государственное предприятие
на праве хозяйственного ведения "Казахский
национальный аграрный университет"
Министерства образования и науки Республики
Казахстан
(56) Патент США №4156395, 1979
(54) УСТРОЙСТВО ДЛЯ ПОДАЧИ
БРИКЕТИРОВАННОЙ РАССАДЫ В
СРЕДСТВО ДЛЯ ЕЕ ПОСАДКИ
(57) Изобретение относится к
сельскохозяйственной технике, а именно к
устройствам для подачи рассады, выращенной в
кассетах, в средство для ее посадки
рассадопосадочных машин.
Задачей изобретения является создание простого
устройства для полуавтоматической подачи
брикетированной рассады в посадочный аппарат с
использованием обычных кассет для рассады со
съемным дном.
Технический результат достигаемый
изобретением заключается в упрощении
конструкции устройства, снижении ее
металлоёмкости и использовании для обеспечения
его работы обычных кассет со съемным дном.
Устройство состоит из рамы 1 на которой
смонтированы: основной транспортер 2,
предназначенный для транспортировки
брикетированной рассады к механизму ее подачи в
средство 3 для посадки, дополнительный
транспортер 4, установленный с боку основного и
предназначенный для выгрузки на него рассады из
кассет со съемным дном, шторка 5, между ними для
передачи рассады с одного транспортера на другой.
В конце основного транспортера 2 установлен
механизм подачи брикетированной рассады в
средство для ее посадки, выполненный в виде пары
6,7 вращающихся двойных створок, каждая из
которых состоит из сбрасывающего 8 и
отсекающего 9 элементов. Узлы устройства:
основной транспортер 2, дополнительный
транспортер 3, шторка (клапан) 5, вращающиеся
створки 6,7 снабжены приводом, обеспечивающим
синхронность их работы. Это может быть
механический привод с кинематической связью
между приведенными узлами 2,4,5,6,7 или
электрический или гидравлический и их
комбинация.
(19)KZ(13)A4(11)29914

2. 29914

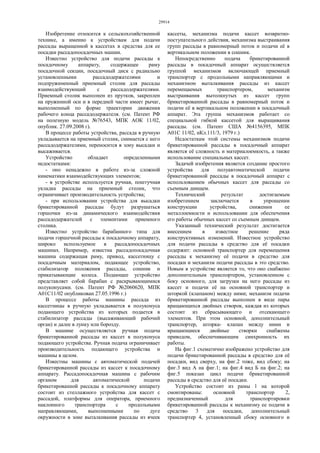

Изобретение относится к сельскохозяйственной
технике, а именно к устройствам для подачи
рассады выращенной в кассетах в средства для ее
посадки рассадопосадочных машин.
Известно устройство для подачи рассады к
посадочному аппарату, содержащее раму
посадочной секции, посадочный диск с радиально
установленными рассадодержателями и
подпружиненный приемный столик для рассады
взаимодействующий с рассадодержателями.
Приемный столик выполнен из прутков, закреплен
на пружинной оси и в передней части имеет рычаг,
выполненный по форме траектории движения
рабочего конца рассадодержателя. (см. Патент РФ
на полезную модель №76543, МПК АОК 11/02,
опублик. 27.09.2008 г).
В процессе работы устройства, рассада в ручную
укладывается на приемный столик, снимается с него
рассадодержателями, переносится в зону высадки и
высаживается.
Устройство обладает определенными
недостатками:
- оно ненадежно в работе из-за сложной
кинематики взаимодействующих элементов;
- в устройстве используется ручная, поштучная
укладка рассады на приемный столик, что
ограничивает производительность устройства;
- при использовании устройства для высадки
брикетированной рассады будут разрушаться
горшочки из-за динамического взаимодействия
рассадодержателей с элементами приемного
столика.
Известно устройство барабанного типа для
подачи горшечной рассады к посадочному аппарату,
широко используемое в рассадопосадочных
машинах. Например, известна рассадопосадочная
машина содержащая раму, привод, кассетницу с
посадочным материалом, подающее устройство,
стабилизатор положения рассады, сошник и
прикатывающие колеса. Подающее устройство
представляет собой барабан с раскрывающимися
полуконусами. (см. Патент РФ №2060620, МПК
А01С11/02 опубликован 27.05.1996 г.)
В процессе работы машины рассада из
кассетницы в ручную укладывается в полуконуса
подающего устройства из которых подается в
стабилизатор рассады (высаживающий рабочий
орган) и далее в лунку или борозду.
В машине осуществляется ручная подача
брикетированной рассады из кассет в полуконуса
подающего устройства. Ручная подача ограничивает
производительность подающего устройства и
машины в целом.
Известны машины с автоматической подачей
брикетированной рассады из кассет к посадочному
аппарату. Рассадопосадочная машина с рабочим
органом для автоматической подачи
брикетированной рассады к посадочному аппарату
состоит из стеллажного устройства для кассет с
рассадой, платформы для оператора, приемного
наклонного транспортера с продольными
направляющими, выполненными по дуге
окружности в зоне выталкивания рассады из ячеек
кассеты, механизма подачи кассет возвратно-
поступательного действия, механизма выстраивания
групп рассады в равномерный поток и подачи её в
вертикальном положении в сошник.
Непосредственно подача брикетированной
рассады в посадочный аппарат осуществляется
группой механизмов включающей приемный
транспортер с продольными направляющими и
механизмом выталкивания рассады из кассет
перемещаемых транспортером, механизм
выстраивания вытолкнутых из кассет групп
брикетированной рассады в равномерный поток и
подачи её в вертикальном положении в посадочный
аппарат. Эта группа механизмов работает со
специальной гибкой кассетой для выращивания
рассады. (см. Патент США №4156395, МПК
А01C 11/02, нКл.111/3, 1979 г.)
Недостаткам этой системы механизмов подачи
брикетированной рассады в посадочный аппарат
является её сложность и материалоемкость, а также
использование специальных кассет.
Задачей изобретения является создание простого
устройства для полуавтоматической подачи
брикетированной рассады в посадочный аппарат с
использованием обычных кассет для рассады со
съемным днищем.
Технический результат достигаемым
изобретением заключается в упрощении
конструкции устройства, снижении ее
металлоемкости и использовании для обеспечения
его работы обычных кассет со съемным днищем.
Указанный технический результат достигается
внесением в известное решение ряда
конструктивных изменений. Известное устройство
для подачи рассады в средство для её посадки
содержит: основной транспортер для перемещения
рассады к механизму её подачи в средство для
посадки и механизм подачи рассады в это средство.
Новым в устройстве является то, что оно снабжено
дополнительным транспортером, установленном с
боку основного, для загрузки на него рассады из
кассет и подачи её на основной транспортер и
шторкой (клапаном) между ними; механизм подачи
брикетированной рассады выполнен в виде пары
вращающихся двойных створок, каждая из которых
состоит из сбрасывающего и отсекающего
элементов. При этом основной, дополнительный
транспортер, шторка- клапан между ними и
вращающиеся двойные створки снабжены
приводом, обеспечивающим синхронность их
работы.

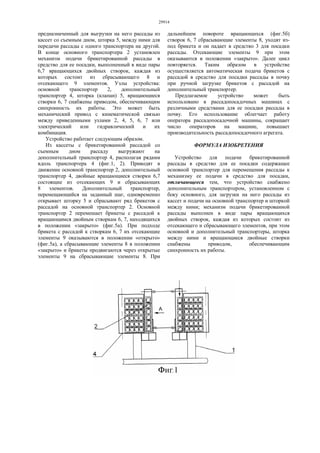

На фиг.1 схематично изображено устройство для
подачи брикетированной рассады в средство для её

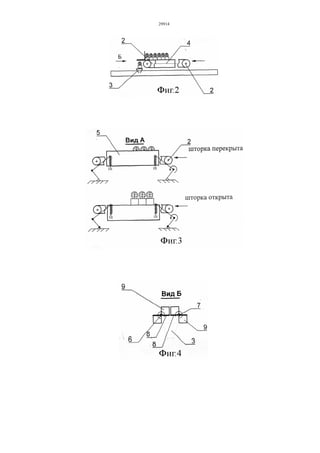

посадки, вид сверху, на фиг.2 тоже, вид сбоку; на
фиг.3 вид А на фиг.1; на фиг.4 вид Б на фиг.2; на

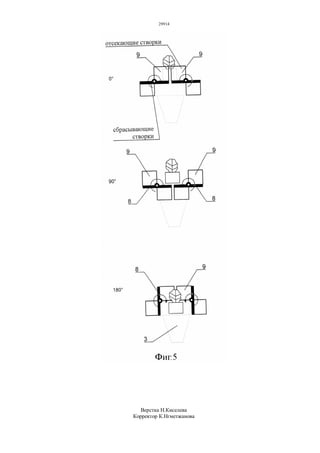

фиг.5 показан цикл подачи брикетированной
рассады в средство для её посадки.
Устройство состоит из рамы 1 на которой
смонтированы: основной транспортер 2,
предназначенный для транспортировки
брикетированной рассады к механизму ее подачи в
средство 3 для посадки, дополнительный
транспортер 4, установленный сбоку основного и

3. 29914
предназначенный для выгрузки на него рассады из
кассет со съемным дном, шторка 5, между ними для
передачи рассады с одного транспортера на другой.
В конце основного транспортера 2 установлен
механизм подачи брикетированной рассады в
средство для ее посадки, выполненный в виде пары
6,7 вращающихся двойных створок, каждая из
которых состоит из сбрасывающего 8 и
отсекающего 9 элементов. Узлы устройства:
основной транспортер 2, дополнительный
транспортер 4, шторка (клапан) 5, вращающиеся
створки 6, 7 снабжены приводом, обеспечивающим
синхронность их работы. Это может быть
механический привод с кинематической связью
между приведенными узлами 2, 4, 5, 6, 7 или
электрический или гидравлический и их
комбинация.
Устройство работает следующим образом.
Из кассеты с брикетированной рассадой со
съемным дном рассаду выгружают на
дополнительный транспортер 4, располагая рядами
вдоль транспортера 4 (фиг.1, 2). Приводят в
движение основной транспортер 2, дополнительный
транспортер 4, двойные вращающиеся створки 6,7
состоящие из отсекающих 9 и сбрасывающих
8 элементов. Дополнительный транспортер,
перемещающийся на заданный шаг, одновременно
открывает шторку 5 и сбрасывают ряд брикетов с
рассадой на основной транспортер 2. Основной
транспортер 2 перемешает брикеты с рассадой к
вращающимся двойным створкам 6, 7, находящихся
в положении «закрыто» (фиг.5а). При подходе
брикета с рассадой к створкам 6, 7 их отсекающие
элементы 9 оказываются в положении «открыто»
(фиг.5а), а сбрасывающие элементы 8 в положении
«закрыто» и брикеты продвигаются через открытые
элементы 9 на сбрасывающие элементы 8. При
дальнейшем повороте вращающихся (фиг.5б)
створок 6, 7 сбрасывающие элементы 8, уходят из-
под брикета и он падает в средство 3 для посадки
рассады. Отсекающие элементы 9 при этом
оказываются в положении «закрыто». Далее цикл
повторяется. Таким образом в устройстве
осуществляется автоматическая подача брикетов с
рассадой в средство для посадки рассады в почву
при ручной загрузке брикетов с рассадой на
дополнительный транспортер.
Предлагаемое устройство может быть
использовано в рассадопосадочных машинах с
различными средствами для ее посадки рассады в
почву. Его использование облегчает работу
оператора рассадопосадочной машины, сокращает
число операторов на машине, повышает
производительность рассадопосадочного агрегата.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Устройство для подачи брикетированной
рассады в средство для ее посадки содержащее
основной транспортер для перемещения рассады к
механизму ее подачи в средство для посадки,
отличающееся тем, что устройство снабжено
дополнительным транспортером, установленном с
боку основного, для загрузки на него рассады из
кассет и подачи на основной транспортер и шторкой
между ними; механизм подачи брикетированной
рассады выполнен в виде пары вращающихся
двойных створок, каждая из которых состоит из
отсекающего и сбрасывающего элементов, при этом
основной и дополнительный транспортеры, шторка
между ними и вращающиеся двойные створки
снабжены приводом, обеспечивающим
синхронность их работы.

4. 29914

5. 29914
