1. 1
Каткова Софья Викторовна
руководитель проектов
г. Москва, 10 декабря 2017 г.
«НОВЫЕ ТРАНСПОРТНЫЕ СИНЕРГИИ ДЛЯ
УГЛЕВОДОРОДОВ ЯНАО
и морской порт Архангельск»

2. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ
2

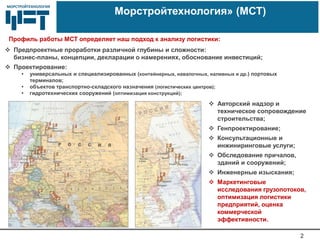

«Морстройтехнология» (МСТ)
 Предпроектные проработки различной глубины и сложности:
бизнес-планы, концепции, декларации о намерениях, обоснование инвестиций;
 Проектирование:
• универсальных и специализированных (контейнерных, навалочных, наливных и др.) портовых
терминалов;
• объектов транспортно-складского назначения (логистических центров);
• гидротехнических сооружений (оптимизация конструкций);
 Авторский надзор и
техническое сопровождение
строительства;
 Генпроектирование;
 Консультационные и
инжиниринговые услуги;
 Обследование причалов,
зданий и сооружений;
 Инженерные изыскания;
 Маркетинговые
исследования грузопотоков,
оптимизация логистики
предприятий, оценка
коммерческой
эффективности.
Профиль работы МСТ определяет наш подход к анализу логистики:

3. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ
3
Печора-СПГ
(Индига)
Утреннее
(Салмановское)
Ямал-СПГ
Новопортовское
Пайяха
Приразломное

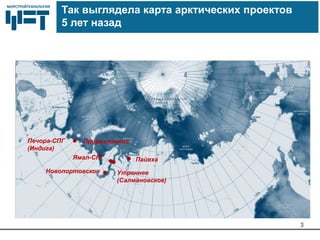

Так выглядела карта арктических проектов
5 лет назад

4. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ
4

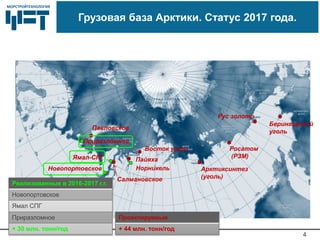

Грузовая база Арктики. Статус 2017 года.
Норникель
Салмановское
Ямал-СПГ
Новопортовское
Пайяха
Приразломное
Реализованные в 2016-2017 г.г.
Новопортовское
Ямал СПГ
Приразломное
+ 30 млн. тонн/год
Восток уголь
Беринговский
уголь
Арктиксинтез
(уголь)
Росатом
(РЗМ)
Рус золото
Павловское
Проектируемые
+ 44 млн. тонн/год

5. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

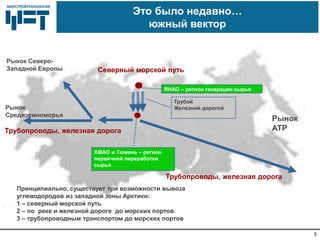

Это было недавно…
южный вектор
5
ХМАО и Тюмень – регион
первичной переработки
сырья
Северный морской путь
Трубопроводы, железная дорога
Трубопроводы, железная дорога
Трубой
Железной дорогой
ЯНАО – регион генерации сырья
Рынок Северо-
Западной Европы
Рынок
Средиземноморья
Рынок
АТР
Принципиально, существует три возможности вывоза
углеводородов из западной зоны Арктики:
1 – северный морской путь
2 – по реке и железной дороге до морских портов
3 – трубопроводным транспортом до морских портов

6. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

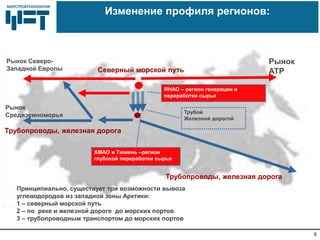

Изменение профиля регионов:
6
ХМАО и Тюмень –регион
глубокой переработки сырья
Северный морской путь
Трубопроводы, железная дорога
Трубопроводы, железная дорога
Трубой
Железной дорогой
ЯНАО – регион генерации и
переработки сырья
Рынок Северо-
Западной Европы
Рынок
Средиземноморья
Рынок
АТР
Принципиально, существует три возможности вывоза
углеводородов из западной зоны Арктики:
1 – северный морской путь
2 – по реке и железной дороге до морских портов
3 – трубопроводным транспортом до морских портов

7. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

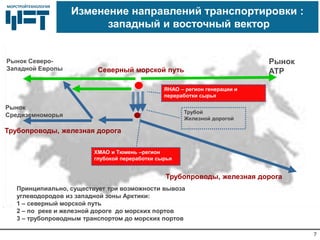

Изменение направлений транспортировки :
западный и восточный вектор
7
ХМАО и Тюмень –регион
глубокой переработки сырья
Северный морской путь
Трубопроводы, железная дорога
Трубопроводы, железная дорога
Трубой
Железной дорогой
ЯНАО – регион генерации и
переработки сырья
Рынок Северо-
Западной Европы
Рынок
Средиземноморья
Рынок
АТР
Принципиально, существует три возможности вывоза
углеводородов из западной зоны Арктики:
1 – северный морской путь
2 – по реке и железной дороге до морских портов
3 – трубопроводным транспортом до морских портов

8. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

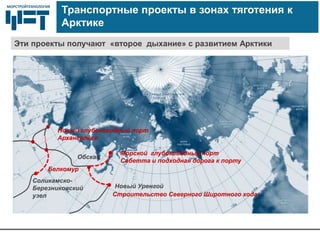

Транспортные проекты в зонах тяготения к
Арктике
Белкомур
Строительство Северного Широтного хода
Новый глубоководный порт
Архангельск
Морской глубоководный порт
Сабетта и подходная дорога к порту
Новый Уренгой
Обская
Соликамско-
Березниковский
узел
Эти проекты получают «второе дыхание» с развитием Арктики

9. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

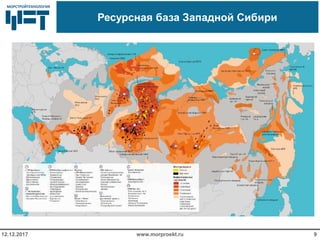

Ресурсная база Западной Сибири
www.morproekt.ru12.12.2017 9

10. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

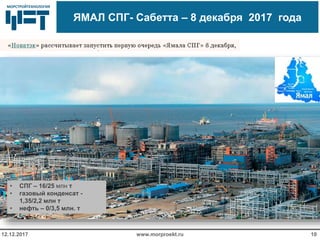

ЯМАЛ СПГ- Сабетта – 8 декабря 2017 года
www.morproekt.ru12.12.2017 10
• СПГ – 16/25 млн т
• газовый конденсат -
1,35/2,2 млн т
• нефть – 0/3,5 млн. т

11. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

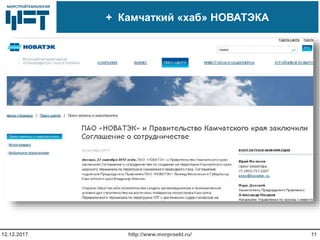

+ Камчаткий «хаб» НОВАТЭКА
http://www.morproekt.ru/12.12.2017 11

12. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ
12

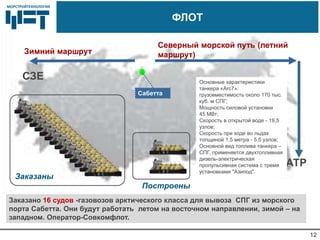

Заказано 16 судов -газовозов арктического класса для вывоза СПГ из морского
порта Сабетта. Они будут работать летом на восточном направлении, зимой – на
западном. Оператор-Совкомфлот.
Северный морской путь (летний
маршрут)
СЗЕ
АТР
Сабетта
Зимний маршрут
Заказаны
Построены
ФЛОТ
Основные характеристики
танкера «Arc7»:
грузовместимость около 170 тыс.
куб. м СПГ;
Мощность силовой установки
45 МВт;
Скорость в открытой воде - 19,5
узлов;
Скорость при ходе во льдах
толщиной 1,5 метра - 5,5 узлов;
Основной вид топлива танкера –
СПГ, применяется двухтопливная
дизель-электрическая
пропульсивная система с тремя
установками "Азипод".

13. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ
Три серийных атомных ледокола «Арктика» для
работы СМП. Первый спущен на воду в мае 2016
года.
12.12.201713
Новый двух
осадочный атомный
ледокол. Имеет
совершенно отличные
характеристики от
предыдущих атомных
ледоколов. Он имеет
большую ширину для
того, чтобы водить за
собой
крупнотоннажные суда
с дедевейтом более 75
тыс.тонн.

14. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

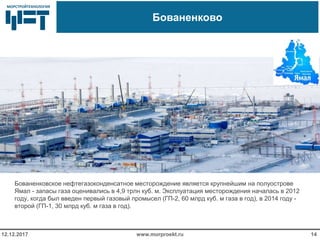

Бованенково
Бованенковское нефтегазоконденсатное месторождение является крупнейшим на полуострове
Ямал - запасы газа оценивались в 4,9 трлн куб. м. Эксплуатация месторождения началась в 2012
году, когда был введен первый газовый промысел (ГП-2, 60 млрд куб. м газа в год), в 2014 году -
второй (ГП-1, 30 млрд куб. м газа в год).
www.morproekt.ru12.12.2017 14

15. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

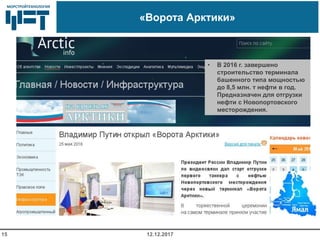

«Ворота Арктики»
www.morproekt.ru12.12.201715
• В 2016 г. завершено
строительство терминала
башенного типа мощностью
до 8,5 млн. т нефти в год.
Предназначен для отгрузки
нефти с Новопортовского
месторождения.

16. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ
Пуровский ЗПК
www.morproekt.ru12.12.2017 16
• В 2016 году объем переработки деэтанизированного газового конденсата на Пуровском ЗПК
вырос на 3,1%, до 12 397 тыс. т. Перерабатывающие мощности Пуровского ЗПК соответствуют
суммарным добычным мощностям месторождений «НОВАТЭКа» и его совместных
предприятий. В 2016 году было произведено 9 667 тыс. т СГК, 2 597 тыс. т ШФЛУ и СУГ и 10
тыс. т регенерированного метанола.

17. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

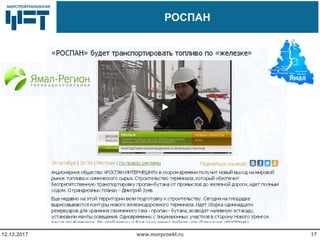

РОСПАН
www.morproekt.ru12.12.2017 17

18. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

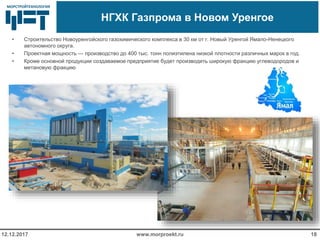

НГХК Газпрома в Новом Уренгое
• Строительство Новоуренгойского газохимического комплекса в 30 км от г. Новый Уренгой Ямало-Ненецкого
автономного округа.
• Проектная мощность — производство до 400 тыс. тонн полиэтилена низкой плотности различных марок в год.
• Кроме основной продукции создаваемое предприятие будет производить широкую фракцию углеводородов и
метановую фракцию
www.morproekt.ru12.12.2017 18

19. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ
Грузовая база СШХ
www.morproekt.ru12.12.2017 19

20. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

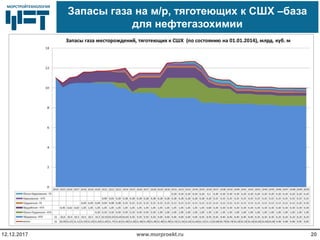

Запасы газа на м/р, тяготеющих к СШХ –база
для нефтегазохимии
www.morproekt.ru12.12.2017 20

21. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

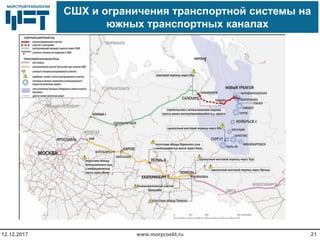

СШХ и ограничения транспортной системы на
южных транспортных каналах
www.morproekt.ru12.12.2017 21

22. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

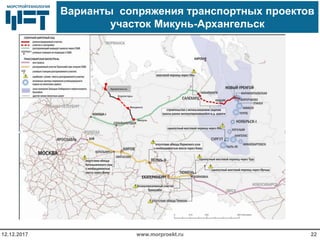

Варианты сопряжения транспортных проектов
участок Микунь-Архангельск
www.morproekt.ru12.12.2017 22
Корпогоры
Архангельск
Вендинга
Микунь

23. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

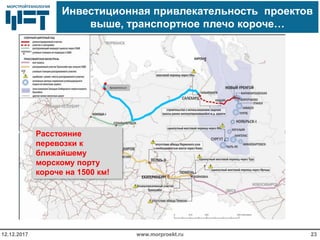

Инвестиционная привлекательность проектов
выше, транспортное плечо короче…
www.morproekt.ru12.12.2017 23
Архангельск
Расстояние
перевозки к
ближайшему
морскому порту
короче на 1500 км!

24. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

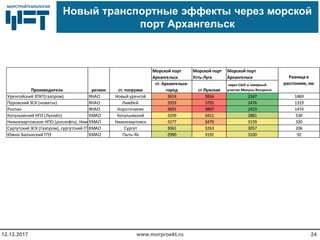

Новый транспортные эффекты через морской
порт Архангельск
www.morproekt.ru12.12.2017 24
Морской порт
Архангельск
Морской порт
Усть-Луга
Морской порт
Архангельск
ст. Архангельск-
город ст Лужская
через СШХ и северный
участок Микунь-Вендинга
Уренгойский ЗПКТ(газпром) ЯНАО Новый уренгой 3614 3816 2347 1469
Пуровский ЗСК (новатэк) ЯНАО Лимбей 3593 3795 2476 1319
Роспан ЯНАО Короточаево 3691 3897 2423 1474
Когалымский НПЗ (Лукойл) ХМАО Когалымский 3209 3411 2881 530
Нижневартовское НПО (роснефть), Нижневартовский ГПЗ (Сибур)ХМАО Нижневартовск 3277 3479 3159 320
Сургутский ЗСК (Газпром), сургутский ГПЗ (Сибур)ХМАО Сургут 3061 3263 3057 206
Южно-Балыкский ГПЗ ХМАО Пыть-Ях 2990 3192 3100 92
ст. погрузкирегионПроизводитель
Разница в
расстониях, км

25. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

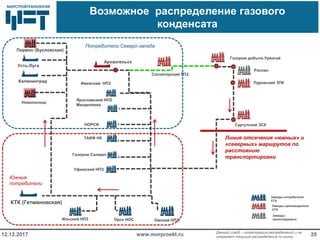

Возможное распределение газового
конденсата
www.morproekt.ru12.12.2017 25
Омский НПЗ
Ярославский НПЗ
Менделеева
ТАИФ НК
Газпром Салават
Пуровский ЗПК
Сургутский ЗСК
Орск НОС
Уфимский НПЗ
Ижевский НПЗ
Ильский НПЗ
Роспан
Заводы-потребители
СГК
Заводы-производители
СГК
Заводы-
проектируемые
Усть-Луга
Новополоцк
Калининград
КТК (Гетмановская)
Порвоо (Бусловская)
НОРСИ
Газпром добыча Уренгой
Потребители Северо-запада
Южные
потребители
Сосногорский ГПЗ
Линия отсечения «южных» и
«северных» маршрутов по
расстоянию
транспортировки
Данный слайд – иллюстрация распределений и не
отражает текущие распределения по рынку
Архангельск

26. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

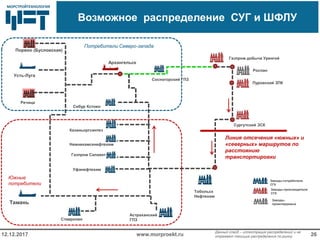

Возможное распределение СУГ и ШФЛУ
www.morproekt.ru12.12.2017 26
Астраханский
ГПЗ
Нижнекамскнефтехим
Газпром Салават
Пуровский ЗПК
Сургутский ЗСК
Уфанефтехим
Казаньоргсинтез
Ставролен
Роспан
Заводы-потребители
СГК
Заводы-производители
СГК
Заводы-
проектируемые
Усть-Луга
Речица
Тамань
Порвоо (Бусловская)
Сибур Кстово
Газпром добыча Уренгой
Потребители Северо-запада
Южные
потребители
Тобольск
Нефтехим
Данный слайд – иллюстрация распределений и не
отражает текущие распределения по рынку
Сосногорский ГПЗ
Линия отсечения «южных» и
«северных» маршрутов по
расстоянию
транспортировки
Архангельск

27. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ

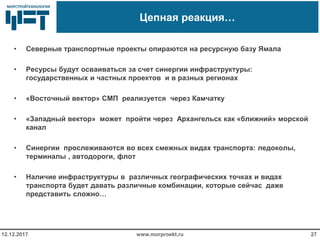

Цепная реакция…
• Северные транспортные проекты опираются на ресурсную базу Ямала
• Ресурсы будут осваиваться за счет синергии инфраструктуры:
государственных и частных проектов и в разных регионах
• «Восточный вектор» СМП реализуется через Камчатку
• «Западный вектор» может пройти через Архангельск как «ближний» морской
канал
• Синергии прослеживаются во всех смежных видах транспорта: ледоколы,
терминалы , автодороги, флот
• Наличие инфраструктуры в различных географических точках и видах
транспорта будет давать различные комбинации, которые сейчас даже
представить сложно…
www.morproekt.ru12.12.2017 27

28. МОРСТРОЙТЕХНОЛОГИЯМОРСТРОЙТЕХНОЛОГИЯ
Новый путь!
www.morproekt.ru12.12.2017 28
