1. ИНСТРУМЕНТЫ, ПРИНАДЛЕЖНОСТИ И
МАТЕРИАЛЫ ДЛЯ ВЫПОЛНЕНИЯ
ЧЕРТЕЖЕЙ
ПОНЯТИЕ О МАСШТАБ.
ЧЕРТЕЖНЫЙ ШРИФТ. ЛИНИИ
ЧЕРТЕЖА.

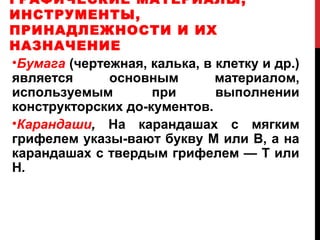

2. ГРАФИЧЕСКИЕ МАТЕРИАЛЫ,
ИНСТРУМЕНТЫ,
ПРИНАДЛЕЖНОСТИ И ИХ
НАЗНАЧЕНИЕ
•Бумага (чертежная, калька, в клетку и др.)
является основным материалом,
используемым при выполнении
конструкторских до­кументов.
•Карандаши, На карандашах с мягким
грифелем указы­вают букву М или В, а на
карандашах с твердым грифелем — Т или
Н.

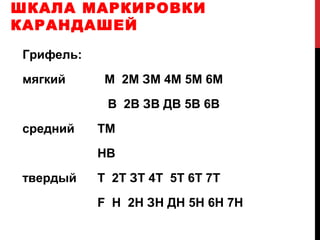

3. ШКАЛА МАРКИРОВКИ
КАРАНДАШЕЙ
Грифель:
мягкий М 2М ЗМ 4М 5М 6М
В 2В ЗВ ДВ 5В 6В
средний ТМ
НВ
твердый Т 2Т ЗТ 4T 5Т 6Т 7Т
F Н 2Н ЗН ДН 5Н 6Н 7Н

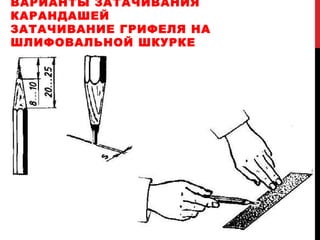

4. ВАРИАНТЫ ЗАТАЧИВАНИЯ
КАРАНДАШЕЙ
ЗАТАЧИВАНИЕ ГРИФЕЛЯ НА
ШЛИФОВАЛЬНОЙ ШКУРКЕ

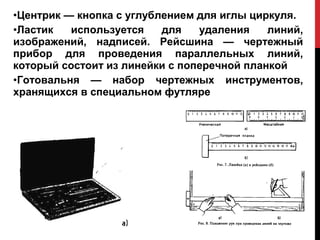

5. •Центрик — кнопка с углублением для иглы циркуля.
•Ластик используется для удаления линий,
изображений, надписей. Рейсшина — чертежный
прибор для проведения параллельных линий,
который состоит из линейки с поперечной планкой
•Готовальня — набор чертежных инструментов,
хранящихся в специальном футляре

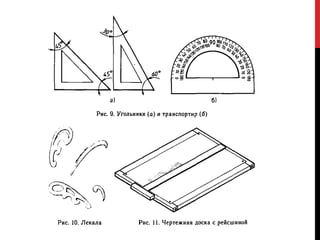

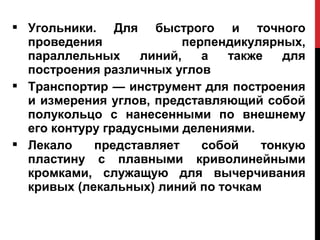

6.  Угольники. Для быстрого и точного
проведения перпендикулярных,
параллельных линий, а также для
построения различных углов
 Транспортир — инструмент для построения
и измерения углов, представляющий собой
полукольцо с нанесенными по внешнему
его контуру градусными делениями.
 Лекало представляет собой тонкую
пластину с плавными криволинейными
кромками, служащую для вычерчивания
кривых (лекальных) линий по точкам

8. •Циркуль-измеритель предназначен для измерения, отклады­
вания и деления отрезков (см. рис. 4, о) и оснащен двумя
шарнирно соединенными ножками с иглами. Иглы циркуля­
измерителя должны быть закреплены на одном уровне. Все
действия этим инструментом выполняют одной рукой (рис. 4, б).

9. Круговой циркуль используют для проведения окружностей
средних и больших диаметров. Он имеет две ножки, в одну из
которых вставляют и закрепляют иглу, а в другую — наконечник
с грифелем (рис. 5, а).
Грифель должен выходить из наконечника
на 5...7 мм. Его рекомендуется затачивать
лопаточкой. В сложенном состоянии ножка,
в которой закреплен грифель, должна быть
немного длиннее ножки с иглой, на 1...2 мм
(см. рис. 5, а). Такая подготовка циркуля
облегчает проведение окружностей (рис. 5,
б). Все построения круговым циркулем
выполняются одной рукой.
При вычерчивании окружностей больших
диаметров в ножку циркуля вставляют
удлинитель, в котором закрепляют наконеч­
ник с грифелем.

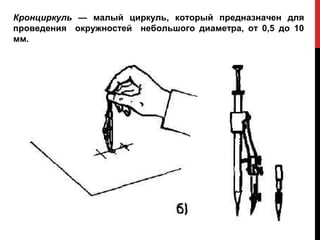

10. Кронциркуль — малый циркуль, который предназначен для
проведения окружностей небольшого диаметра, от 0,5 до 10
мм.

11. ОСНОВНЫЕ СВЕДЕНИЯ О
ЛИНИЯХ ЧЕРТЕЖА

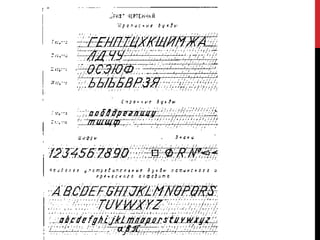

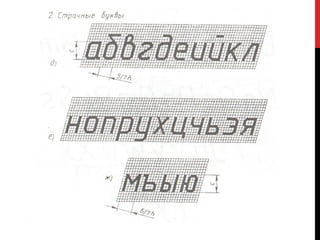

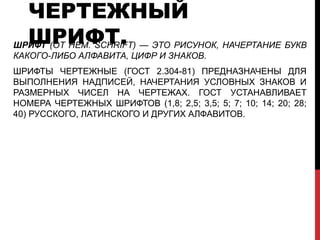

13. ЧЕРТЕЖНЫЙ
ШРИФТ.
ШРИФТ (ОТ НЕМ. SCHRIFT) — ЭТО РИСУНОК, НАЧЕРТАНИЕ БУКВ
КАКОГО-ЛИБО АЛФАВИТА, ЦИФР И ЗНАКОВ.
ШРИФТЫ ЧЕРТЕЖНЫЕ (ГОСТ 2.304-81) ПРЕДНАЗНАЧЕНЫ ДЛЯ
ВЫПОЛНЕНИЯ НАДПИСЕЙ, НАЧЕРТАНИЯ УСЛОВНЫХ ЗНАКОВ И
РАЗМЕРНЫХ ЧИСЕЛ НА ЧЕРТЕЖАХ. ГОСТ УСТАНАВЛИВАЕТ
НОМЕРА ЧЕРТЕЖНЫХ ШРИФТОВ (1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28;
40) РУССКОГО, ЛАТИНСКОГО И ДРУГИХ АЛФАВИТОВ.

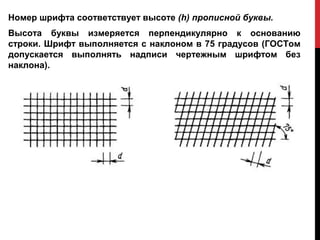

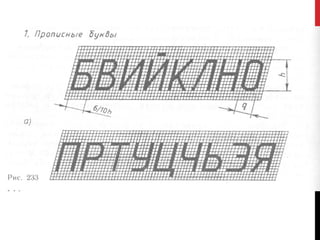

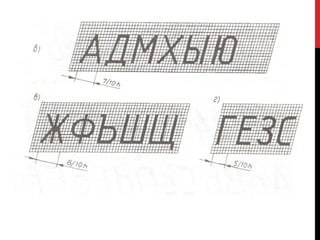

14. Номер шрифта соответствует высоте (h) прописной буквы.
Высота буквы измеряется перпендикулярно к основанию
строки. Шрифт выполняется с наклоном в 75 градусов (ГОСТом
допускается выполнять надписи чертежным шрифтом без
наклона).

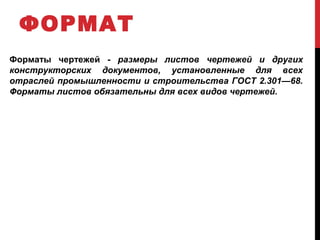

19. ФОРМАТ
Форматы чертежей ­ размеры листов чертежей и других
конструкторских документов, установленные для всех
отраслей промышленности и строительства ГОСТ 2.301—68.
Форматы листов обязательны для всех видов чертежей.

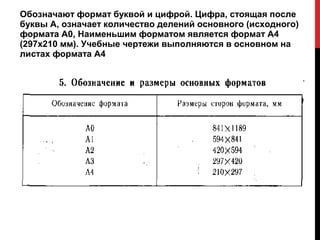

21. Обозначают формат буквой и цифрой. Цифра, стоящая после
буквы А, означает количество делений основного (исходного)
формата А0, Наименьшим форматом является формат А4
(297x210 мм). Учебные чертежи выполняются в основном на
листах формата А4

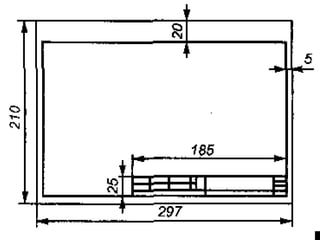

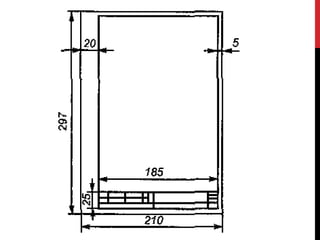

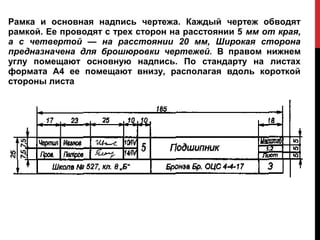

24. Рамка и основная надпись чертежа. Каждый чертеж обводят
рамкой. Ее проводят с трех сторон на расстоянии 5 мм от края,
а с четвертой — на расстоянии 20 мм, Широкая сторона
предназначена для брошюровки чертежей. В правом нижнем
углу помещают основную надпись. По стандарту на листах
формата А4 ее помещают внизу, располагая вдоль короткой
стороны листа

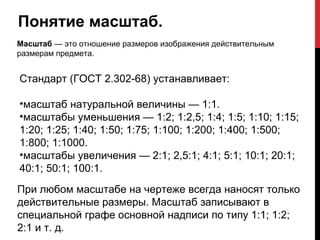

25. Понятие масштаб.
Масштаб — это отношение размеров изображения действительным
размерам предмета.
Стандарт (ГОСТ 2.302-68) устанавливает:
•масштаб натуральной величины — 1:1.
•масштабы уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15;
1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500;
1:800; 1:1000.
•масштабы увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1;
40:1; 50:1; 100:1.
При любом масштабе на чертеже всегда наносят только
действительные размеры. Масштаб записывают в
специальной графе основной надписи по типу 1:1; 1:2;
2:1 и т. д.

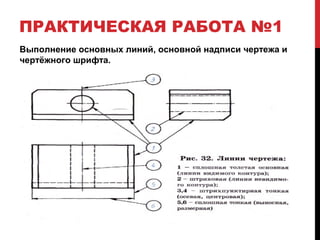

26. ПРАКТИЧЕСКАЯ РАБОТА №1
Выполнение основных линий, основной надписи чертежа и
чертёжного шрифта.
