1. Ηλέκτριση με τριβή
Tsokanis-fisiki.blogspot.gr
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

2. Τριβή γυάλινης ράβδου με
μετάξι.
Γιαλί Μετάξι
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

3. Ηλεκτρόνια μετακινήθηκαν από
το γυαλί στο μετάξι
Γιαλί Μετάξι
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

4. Το γυαλί που χάνει ηλεκτρόνια
φορτίζεται θετικά ενώ το μετάξι
αποκτά αντίθετο ηλεκτρικό φορτίο
Γιαλί Μετάξι
+
-
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

5. Τριβή πλαστικής ράβδου με
μάλλινο ύφασμα.
Εβονίτης Μάλλινο ύφασμα
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

6. Ηλεκτρόνια μετακινήθηκαν από
το ύφασμα στον εβονίτη.
Εβονίτης Μάλλινο ύφασμα
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

7. Το ύφασμα που χάνει ηλεκτρόνια
φορτίζεται θετικά ενώ ο εβονίτης
αποκτά αντίθετο ηλεκτρικό φορτίο
Εβονίτης Μάλλινο ύφασμα
- +
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

8. Πίνακας προσδιορισμού του
είδους του φορτίου με τριβή.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

9. Ηλέκτριση ενός
σώματος με επαφή;
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

10. Επαφή αρνητικής ράβδου με
αφόρτιστη σφαίρα.
Αφόρτιστη σφαίρα
Αρνητική ράβδος.
-
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

11. Επαφή αρνητικής ράβδου με
αφόρτιστη σφαίρα.
Αφόρτιστη σφαίρα
Αρνητική ράβδος.
-
Α. Μετακινούνται ηλεκτρόνια από
τη ράβδο στη σφαίρα.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

12. Επαφή αρνητικής ράβδου με
αφόρτιστη σφαίρα.
Αφόρτιστη σφαίρα
Αρνητική ράβδος.
- -
Έτσι η σφαίρα φορτίζεται αρνητικά
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

13. Επαφή θετικής ράβδου με
αφόρτιστη σφαίρα.
Αφόρτιστη σφαίρα
Θετική ράβδος.
+
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

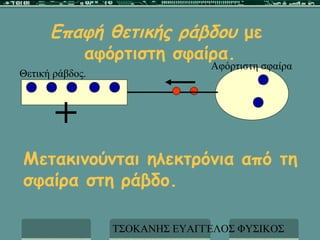

14. Επαφή θετικής ράβδου με
αφόρτιστη σφαίρα.
Αφόρτιστη σφαίρα
Θετική ράβδος.
+
Μετακινούνται ηλεκτρόνια από τη
σφαίρα στη ράβδο.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

15. Επαφή θετικής ράβδου με
αφόρτιστη σφαίρα.
Αφόρτιστη σφαίρα
Θετική ράβδος.
+
+
Έτσι η σφαίρα φορτίζεται θετικά
διότι έχασε ηλεκτρόνια.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

16. Κατά την ηλέκτριση με επαφή :
Το άθροισμα των φορτίων που
αποκτούν τα δύο σώματα είναι ίσο με το
φορτίο που αρχικά είχε το ένα .
q=q +q ΄ ΄
΄
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

17. Φέρνουμε σε επαφή τις όμοιες
σφαίρες.
q1 q2
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

18. Φέρνουμε σε επαφή τις όμοιες
σφαίρες.
q1 q2
Μετά την επαφή οι σφαίρες θα
έχουν ίδιο φορτίο.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

19. q1 q2 q q
Πριν την επαφή Μετά την επαφή
Αρχή διατήρησης ηλεκτρικού φορτίου
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

20. q1 q2 q q
Πριν την επαφή Μετά την επαφή
Αρχή διατήρησης ηλεκτρικού φορτίου
q1 + q2 = q + q → q1 + q2 = 2q →
q1 + q2
q=
2
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

21. Ποια σώματα λέγονται αγωγοί;
Μεταλλικός χάρακας
Είναι τα σώματα που
φορτίζονται σ’όλη την έκταση
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

22. Ποια σώματα λέγονται αγωγοί;
Μεταλλικός χάρακας
Επιτρέπουν την κίνηση των
φορτίων στο εσωτερικό τους.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

23. Ποια σώματα λέγονται αγωγοί;
Μεταλλικός χάρακας
Μέταλλα (Σίδηρος, χαλκός, αλουμίνιο,
υδράργυρος, μόλυβδος) - υγρός
αέρας.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

24. Ποια σώματα λέγονται
μονωτές;
Πλαστικός χάρακας
Είναι τα σώματα που
φορτίζονται μόνο τοπικά.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

25. Ποια σώματα λέγονται
μονωτές;
Πλαστικός χάρακας
Δεν επιτρέπουν την κίνηση
των φορτίων στο εσωτερικό
τους.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

26. Ποια σώματα λέγονται
μονωτές;
Πλαστικός χάρακας
Πλαστικό – Γυαλί - καουτσούκ - πορσελάνη
- κερί - ξύλο - καθαρό νερό – ξηρός αέρας.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

27. Τι είναι τα ελεύθερα
ηλεκτρόνια;
Άτομο μετάλλου
Ορισμένα
- ηλεκτρόνια
- - ξεφεύγουν από την
επίδραση του
+ - -
πυρήνα και γίνονται
ελεύθερα.
Το υπόλοιπο άτομο μετατρέπεται σε κατιόν.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

28. Μέσα στο μέταλλο υπάρχουν
κατιόντα και ελεύθερα ηλεκτρόνια
+ + + + + + + +
+ + + + + + + +
+ + + + + + + +
Τα ελεύθερα ηλεκτρόνια κινούνται
άτακτα προς όλες τις κατευθύνσεις.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

29. ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

30. Γιατί τα μέταλλα
συμπεριφέρονται ως ηλεκτρικοί
αγωγοί;
Αν προσληφθούν ή αποβληθούν
ηλεκτρόνια από μια περιοχή του
μεταλλικού αγωγού, τότε λόγω
της τυχαίας κίνησης των
ελεύθερων ηλεκτρονίων αυτό το
πλεόνασμα ή το έλλειμμα θα
κατανεμηθεί ομοιόμορφα σε όλη
την έκταση του αγωγού.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ

31. Πως ερμηνεύεται η
συμπεριφορά των μονωτών κατά
την ηλέκτριση τους;
Στους μονωτές τα εξωτερικά
ηλεκτρόνια των ατόμων συγκρατούνται
ισχυρά από τους πυρήνες.
Αν προσληφθούν ηλεκτρόνια, αυτά θα
παραμείνουν παγιδευμένα από τα
άτομα στην περιοχή της φόρτισης.
ΤΣΟΚΑΝΗΣ ΕΥΑΓΓΕΛΟΣ ΦΥΣΙΚΟΣ
