- 1. 服務品質管理新7QC工 具 詹翔霖副教授--雄獅旅行社-103.09.20-2 CChhaannrrss@@mmss6688..hhiinneett..nneett 00995555--226688999977 教學部落格 hhttttpp::////mmyyppaappeerr..ppcchhoommee..ccoomm..ttww//cchhaannrrss
- 2. • 大陸國務院發展研究中心訪問教授 •大陸清華大學醫藥經營管理所教授 • 大陸福建師範大學講座教授 • 大葉大學企管、休管系副教授 • 高苑科技大學企管系助理教授 • 文化大學國企系兼任副教授 • 實踐大學國企系兼任副教授 • 日本產經協會MTP 講師 • 行政院勞動部創業顧問師評審委員 • 經濟部企業經營管理協會諮詢輔導顧問 • 行政院勞動部員工協助方案師 • 台灣創意設部中心諮詢輔導顧問 • 行政院勞動部/ 圓夢計劃創業諮詢輔導顧問 • 經濟部中小企業升級轉型諮詢輔導健診顧問 • 高雄市政府教育局教學策略聯盟專任委員 • 職訓局產學訓審查委員 • 三寶教育基金會執行委員 主 要 經 歷

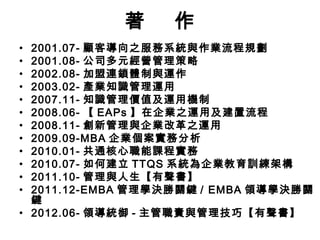

- 3. 著 作 •2001.07- 顧客導向之服務系統與作業流程規劃 • 2001.08- 公司多元經營管理策略 • 2002.08- 加盟連鎖體制與運作 • 2003.02- 產業知識管理運用 • 2007.11- 知識管理價值及運用機制 • 2008.06- 【EAPs 】在企業之運用及建置流程 • 2008.11- 創新管理與企業改革之運用 • 2009.09-MBA 企業個案實務分析 • 2010.01- 共通核心職能課程實務 • 2010.07- 如何建立TTQS 系統為企業教育訓練架構 • 2011.10- 管理與人生【有聲書】 • 2011.12-EMBA 管理學決勝關鍵/ EMBA 領導學決勝關 鍵 • 2012.06- 領導統御- 主管職責與管理技巧【有聲書】
- 4. 有三位姐妹花，一個未婚，一個剛訂婚，一個 已婚 •有一天姐妹花們聊起她們的另一半，聊完之後她們決定給另一 半帶來驚喜。 • 於是三位姐妹花各自買了黑色緊身皮衣、皮褲、高跟馬靴、頭 套和眼罩 • 幾天後，姐妹花們見面吃午餐，並交換心得。 • 未婚的妹妹說：那天晚上，當我的男朋友發現了我穿黑色緊身 皮衣、皮褲、高跟馬靴、頭套和眼罩。 • 他忍不住說：「你是我的女人，我要你！」。然後，我們瘋狂 了整夜。 • 剛訂婚的二姐說：那天晚上，我穿著風衣到他的公寓，當我打 開風衣讓他看見了黑色緊身皮衣、皮褲、高跟馬靴、頭套和眼 罩，他沒有說一個字，但現在我們每個夜晚都很瘋狂。 • 已婚的姊姊說：我已經很久沒和老公獨處了，所以先安排孩子 們到我媽媽那裡， • 這樣就可以有時間和我的老公獨處了。 • 我點了幾根蠟燭，穿上我的黑色緊身皮衣、皮褲、高跟馬靴、 頭套和眼罩，興奮的等他下班回家。 • 當他回家開門之後，看見了我，竟然看著餐桌問我說：「晚餐 吃什麼？蝙蝠俠！」
- 5. 問題解決/課題達成制定流程 1.柏拉圖圖解方法論 2.趨勢圖 1.主題選定/推論 2.現況分析/目標設定(如果需 要) 3.原因效果分析與真因確認 4.擬訂改善計劃 5.實施計劃 6.效果確認 7.標準化 8.殘留問題 問 題 解 決 的 管 理 循 環 P D C A 計劃 執行 檢查 行動 什麼 為何 如何 何時 何人 何地 1.趨勢圖 4.檢查表 2.柏拉圖圖解 5.直條圖 3.階層 6.控制圖 1.魚骨圖 2.實驗設計 3.相關性/回歸 4.散佈圖 QC工具 1.趨勢圖 5.試驗 2.柏拉圖圖解 6.直條圖 3.階層 7.控制圖 4.散佈圖 1.魚骨圖

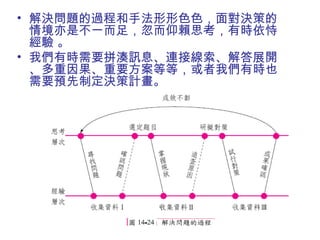

- 6. • 解決問題的過程和手法形形色色，面對決策的 情境亦是不一而足，忽而仰賴思考，有時依恃 經驗 。 • 我們有時需要拼湊訊息、連接線索、解答展開 、多重因果、重要方案等等，或者我們有時也 需要預先制定決策計畫。

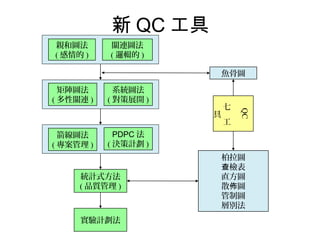

- 7. 新QC工具 親和圖法 (感情的) 關連圖法 (邏輯的) 魚骨圖 QC 七 工 具 柏拉圖 查檢表 直方圖 散佈圖 管制圖 層別法 矩陣圖法 (多性關連) 系統圖法 (對策展開) 箭線圖法 (專案管理) PDPC法 (決策計劃) 統計式方法 (品質管理) 實驗計劃法
- 8. 親和圖 • 親和圖又稱KJ法，日本東京大學川喜田 二郎教授(Jiro Kawakita)所發展出來的 方法 。針對籠統、含糊的問題，以語言 來掌握事實、意見、觀念等根據彼此之 間的親和性加以歸納統合。 • 透過腦力激盪所產生大量語言資料，如 資訊創意、意見及問題，依其自然關係 分成資料群組，再對群組逐一冠上名稱 來凸顯其主題意義。
- 9.

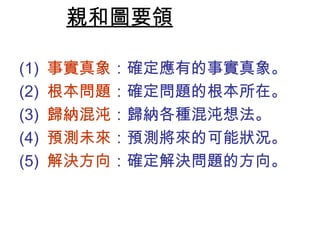

- 10. 親和圖要領 (1) 事實真象：確定應有的事實真象。 (2) 根本問題：確定問題的根本所在。 (3) 歸納混沌：歸納各種混沌想法。 (4) 預測未來：預測將來的可能狀況。 (5) 解決方向：確定解決問題的方向。

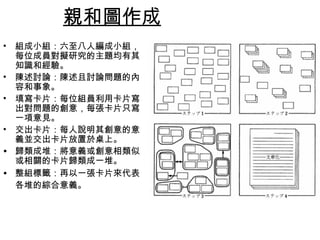

- 11. 親和圖作成 • 組成小組：六至八人編成小組， 每位成員對擬研究的主題均有其 知識和經驗。 • 陳述討論：陳述且討論問題的內 容和事象。 • 填寫卡片：每位組員利用卡片寫 出對問題的創意，每張卡片只寫 一項意見。 • 交出卡片：每人說明其創意的意 義並交出卡片放置於桌上。 • 歸類成堆：將意義或創意相類似 或相關的卡片歸類成一堆。 • 整組標籤：再以一張卡片來代表 各堆的綜合意義。

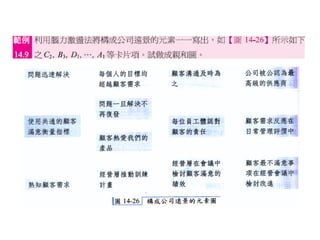

- 13. 範例 (解答) 將上列元素分成四類，冠以「經營層領導」、「衡量」、 「顧客支持」和「夥伴」等主題分類整理。
- 14. 關聯圖 • 由中心理念孕育出一系 列的大量資料，然後依 其關係逐次串連而勾繪 成邏輯的模式，且以箭 線表示其投入和產出關 係。 • 「關連圖」 = 「連接 線索」 。 • 掌握不到解決問題的狀 況下，為了方便整理這 項錯綜複雜的關係，以 及找出問題的要因，所 使用之語言圖形。
- 15.

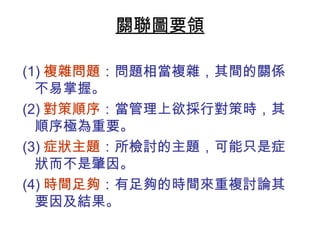

- 16. 關聯圖要領 (1)複雜問題：問題相當複雜，其間的關係 不易掌握。 (2)對策順序：當管理上欲採行對策時，其 順序極為重要。 (3)症狀主題：所檢討的主題，可能只是症 狀而不是肇因。 (4)時間足夠：有足夠的時間來重複討論其 要因及結果。

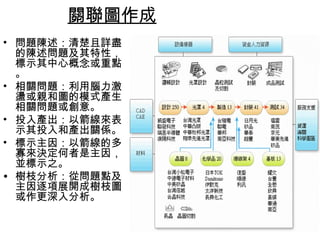

- 17. 關聯圖作成 • 問題陳述：清楚且詳盡 的陳述問題及其特性， 標示其中心概念或重點 。 • 相關問題：利用腦力激 盪或親和圖的模式產生 相關問題或創意。 • 投入產出：以箭線來表 示其投入和產出關係。 • 標示主因：以箭線的多 寡來決定何者是主因， 並標示之。 • 樹枝分析：從問題點及 主因逐項展開成樹枝圖 或作更深入分析。

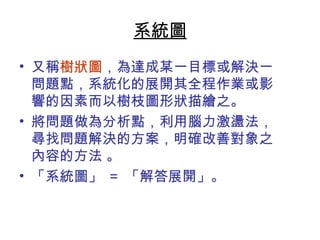

- 19. 系統圖 • 又稱樹狀圖，為達成某一目標或解決一 問題點，系統化的展開其全程作業或影 響的因素而以樹枝圖形狀描繪之。 • 將問題做為分析點，利用腦力激盪法， 尋找問題解決的方案，明確改善對象之 內容的方法 。 • 「系統圖」 = 「解答展開」。
- 20. 系統圖要領 (1)複雜問題：問題相當 複雜，其間的因素必 須轉換成作業特性或 代用特性。 (2)要因解析：影響問題 的所有要因均需逐項 加以研究，其功能類 似要因分析圖。 (3)重大主題：有一重大 主題或目標需完成。 (4)時間足夠：問題複雜 且有足夠的時間逐項 分析解決。

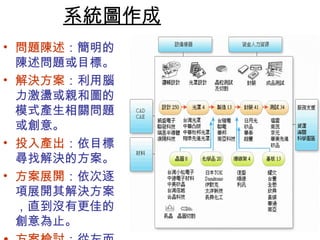

- 21. 系統圖作成 • 問題陳述：簡明的 陳述問題或目標。 • 解決方案：利用腦 力激盪或親和圖的 模式產生相關問題 或創意。 • 投入產出：依目標 尋找解決的方案。 • 方案展開：依次逐 項展開其解決方案 ，直到沒有更佳的 創意為止。 • 方案檢討：從左而

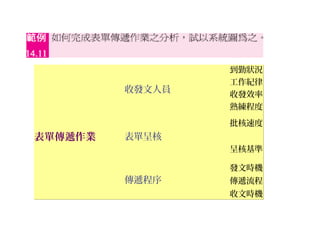

- 22. 表單傳遞作業 收發文人員 表單呈核 傳遞程序 到勤狀況 工作紀律 收發效率 熟練程度 批核速度 呈核基準 發文時機 傳遞流程 收文時機

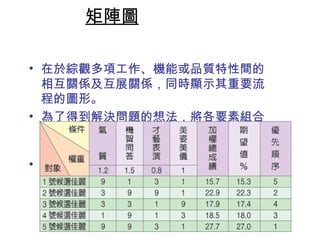

- 23. 矩陣圖 • 在於綜觀多項工作、機能或品質特性間的 相互關係及互展關係，同時顯示其重要流 程的圖形。 • 為了得到解決問題的想法，將各要素組合 起來思考，呈現在X-Y-Z軸上，一眼就能 看出所有組合關係的圖形。 • 「矩陣圖」 = 「多重因果」。
- 24. 矩陣圖型態 • 綜觀多項工作、機能或品質特性之間 的相互關係及互展關係，同時顯示其 重要流程。 L型、 T 型、 X 型、 Y型

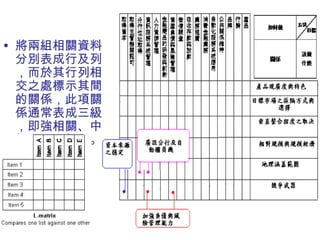

- 25. Ｌ型矩陣圖 • 將兩組相關資料 分別表成行及列 ，而於其行列相 交之處標示其間 的關係，此項關 係通常表成三級 ，即強相關、中 相關及弱相關。
- 26. Ｔ型矩陣圖 • 兩個L-型系矩 陣圖的結合，即 兩變數或因素與 同一變數或因素 間的關係 。
- 27. Ｘ型矩陣圖 • 能夠以四象限表達 A、B、C和D四 項因素之間的關係 。
- 28. Ｙ型矩陣圖 • 能夠表達A、B 和C三項因素 之間的關係 。

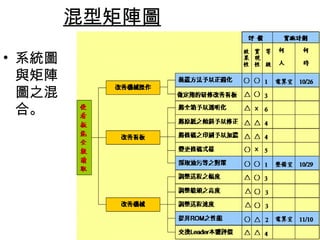

- 29. 混型矩陣圖 • 系統圖 與矩陣 圖之混 合。
- 32. 矩陣數據分析 • 將數據量化並排列成矩陣圖形以便展現其 中的關係程度。 • 矩陣化分析是依不同的要素及評估指標， 一系列地以矩陣表建立決策標準之優先順 序，以利決策者在多個可行方案中擇其一 執行。 • 「矩陣分析」 = 「重要方案」。
- 33. 矩陣數據要領 (1)多重性質：問題具有多重性質，這些性 質又可數量化。 (2)矩陣圖訊：矩陣圖所提供的訊息不夠充 分。 (3)優先順序：各種性質具有不同的優先順 序。

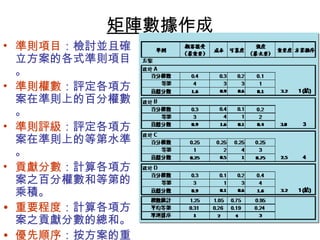

- 34. 矩陣數據作成 • 準則項目：檢討並且確 立方案的各式準則項目 。 • 準則權數：評定各項方 案在準則上的百分權數 。 • 準則評級：評定各項方 案在準則上的等第水準 。 • 貢獻分數：計算各項方 案之百分權數和等第的 乘積。 • 重要程度：計算各項方 案之貢獻分數的總和。 • 優先順序：按方案的重 要程度來排定處理的優

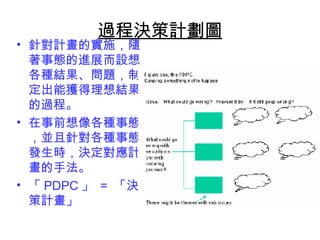

- 35. 過程決策計劃圖 • 針對計畫的實施，隨 著事態的進展而設想 各種結果、問題，制 定出能獲得理想結果 的過程。 • 在事前想像各種事態 ，並且針對各種事態 發生時，決定對應計 畫的手法。 • 「PDPC」 = 「決 策計畫」
- 36.

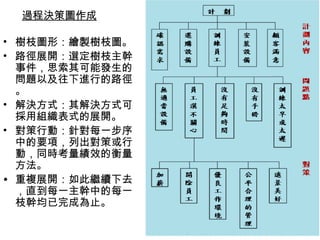

- 37. 過程決策圖作成 • 樹枝圖形：繪製樹枝圖。 • 路徑展開：選定樹枝主幹 事件，思索其可能發生的 問題以及往下進行的路徑 。 • 解決方式：其解決方式可 採用組織表式的展開。 • 對策行動：針對每一步序 中的要項，列出對策或行 動，同時考量績效的衡量 方法。 • 重複展開：如此繼續下去 ，直到每一主幹中的每一 枝幹均已完成為止。
- 38. 箭線圖 • 以箭線及結點繪製專案計 劃的流程，用以規劃或顯 示其計劃的目標，資源和 時間分配以及追蹤控制的 模式。 • 依必要作業之順序關係及 時間順序，以箭頭和結合 點聯結形成網狀圖表，不 但對日程管理上之重要方 式有補助作用，並能有效 率作成日程計畫。 「箭線圖」 = 「專案控制」
- 40.
- 41. 腦力激盪 • 美國奧斯朋博士 （Dr. Alex Osborn）於1939 年首創。 • 創意思考需要腦力 激盪和親和圖等工 具，由團體會議提 出一系列點子來回 應面對的問題。 • 團體發想共同解決 創造性問題，直到 榨乾為止。 • 「腦力激盪」 = 「目標發想」。
- 42. 腦力激盪要領 (1)多言少語：發言內容宜短、頻率宜多。 (2)禁止批評：在開放環境下鼓勵眾人根據他 人的點子再延伸發展。在腦力激盪當中， 所有點子都是有效的。 (3)點子數量：靈感或創意愈多愈好、愈飛躍 愈超乎常理愈佳。朝向創意目標做集體思 考解答，要求提出龐大數量的點子。 (4)激發聯想：從許多不同觀點來看問題，猶 如原子的連鎖反應，以一靈感去激勵另一 靈感，如此不斷地產生創意或點子。
- 43. 5M1E • 思索任何品質問題的原因，最佳及最簡便 方式係從5M1E上著手。 • 5M係指人員、材料、機器、方法及量測， 而1E係指環境。 • 產品易於操作、維護和保養 。 • 「5M1E 」 = 「品質源流」。

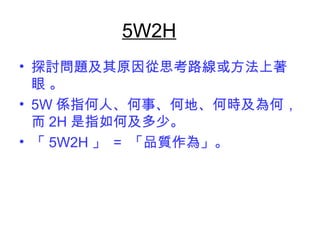

- 44. 5W2H • 探討問題及其原因從思考路線或方法上著 眼 。 • 5W係指何人、何事、何地、何時及為何， 而2H是指如何及多少。 • 「5W2H」 = 「品質作為」。

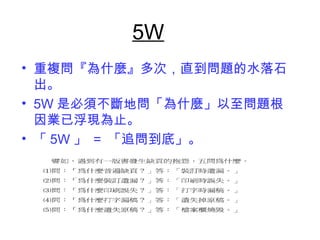

- 45. 5W • 重複問『為什麼』多次，直到問題的水落石 出。 • 5W是必須不斷地問「為什麼」以至問題根 因業已浮現為止。 • 「5W 」 = 「追問到底」。

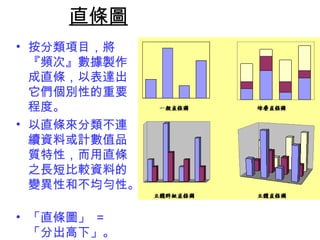

- 46. 直條圖 • 按分類項目，將 『頻次』數據製作 成直條，以表達出 它們個別性的重要 程度。 • 以直條來分類不連 續資料或計數值品 質特性，而用直條 之長短比較資料的 變異性和不均勻性。 • 「直條圖」 = 「分出高下」。

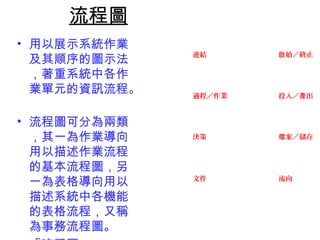

- 47. 流程圖 • 用以展示系統作業 及其順序的圖示法 ，著重系統中各作 業單元的資訊流程。 • 流程圖可分為兩類 ，其一為作業導向 用以描述作業流程 的基本流程圖，另 一為表格導向用以 描述系統中各機能 的表格流程，又稱 為事務流程圖。 • 「流程圖」 = 連結啟始／終止 過程／作業投入／產出 決策檔案／儲存 文件流向
- 48.

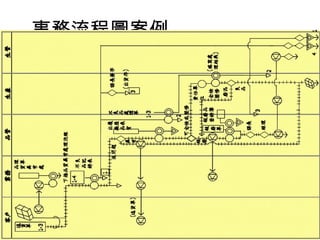

- 49. 事務流程圖 以簡單的符號繪製成 固定且井然有序的事 務流程圖，然後透過 刪除、合併、重組、 簡化及取代來加以改 善。 〚在□中寫入表單名稱，複數以上時 ，□中寫入代表性之表單名稱，並 在其右側列出其他表單之名稱 審核或核定 兩者的核對 暫存 轉記 事務機器的轉記或印刷 存檔 作業( 如填表、記錄、計算、調 查、收集、整理) 電話或口頭之連繫 省略之意 流程之交叉 二種以上表單合併傳遞 物品之移動 表單之分開 表單傳遞 ... ... ... S
- 50.
- 51. 止於至善 •齊家 •治國 •平天 下 •誠心 •正意 •格物 •致知 •修身 明明德
