シェーダを書いたことがない人を対象として、Unity上で簡単なシェーダを書いてレンダリングしてみる方法を解説しました。マテリアルの説明から初めて Lambert の拡散光のモデルを実装するところまで行います。

1. シェーダ勉強会
第１回
@nojima

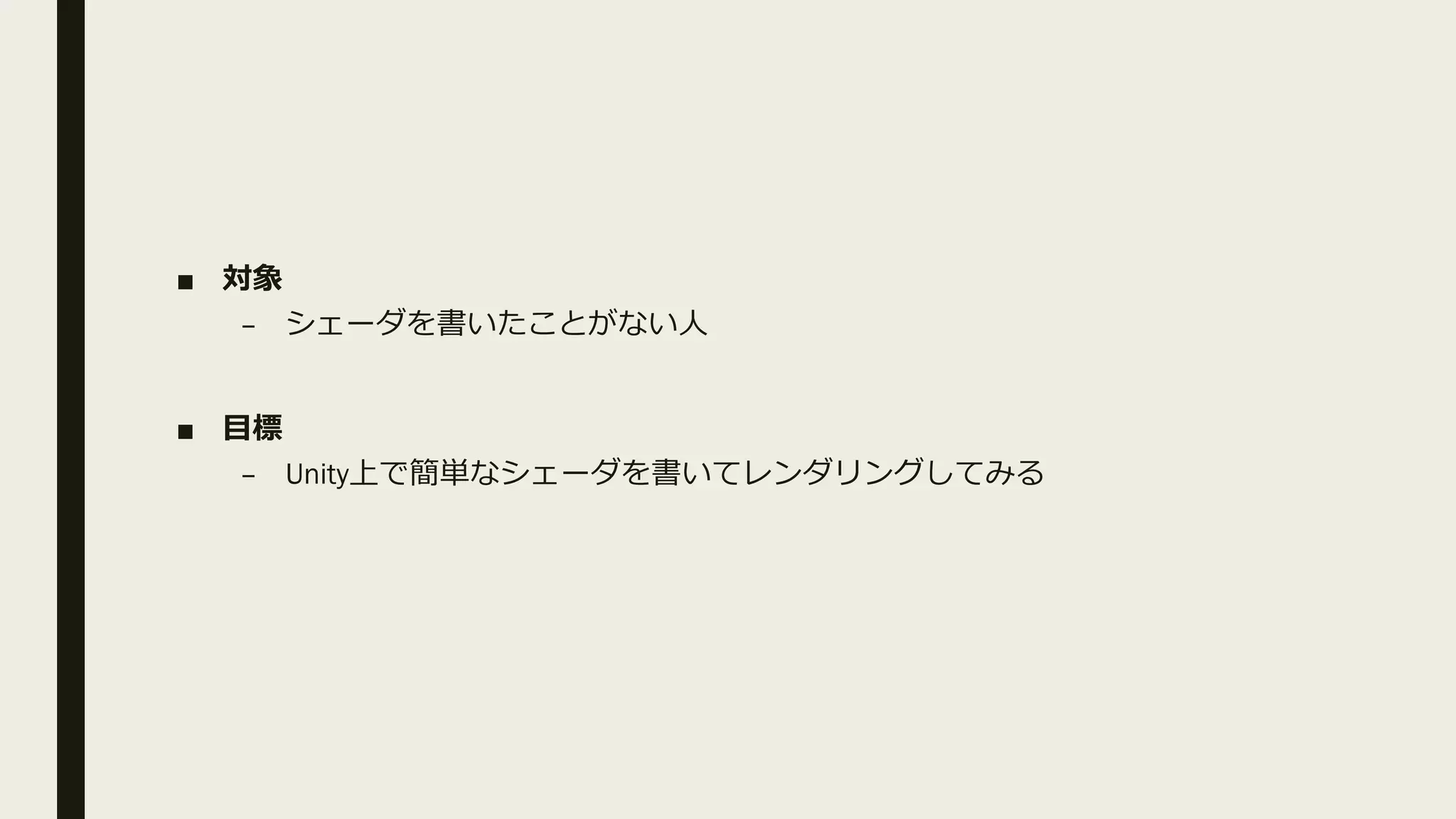

2. ■ 対象
– シェーダを書いたことがない人
■ 目標
– Unity上で簡単なシェーダを書いてレンダリングしてみる

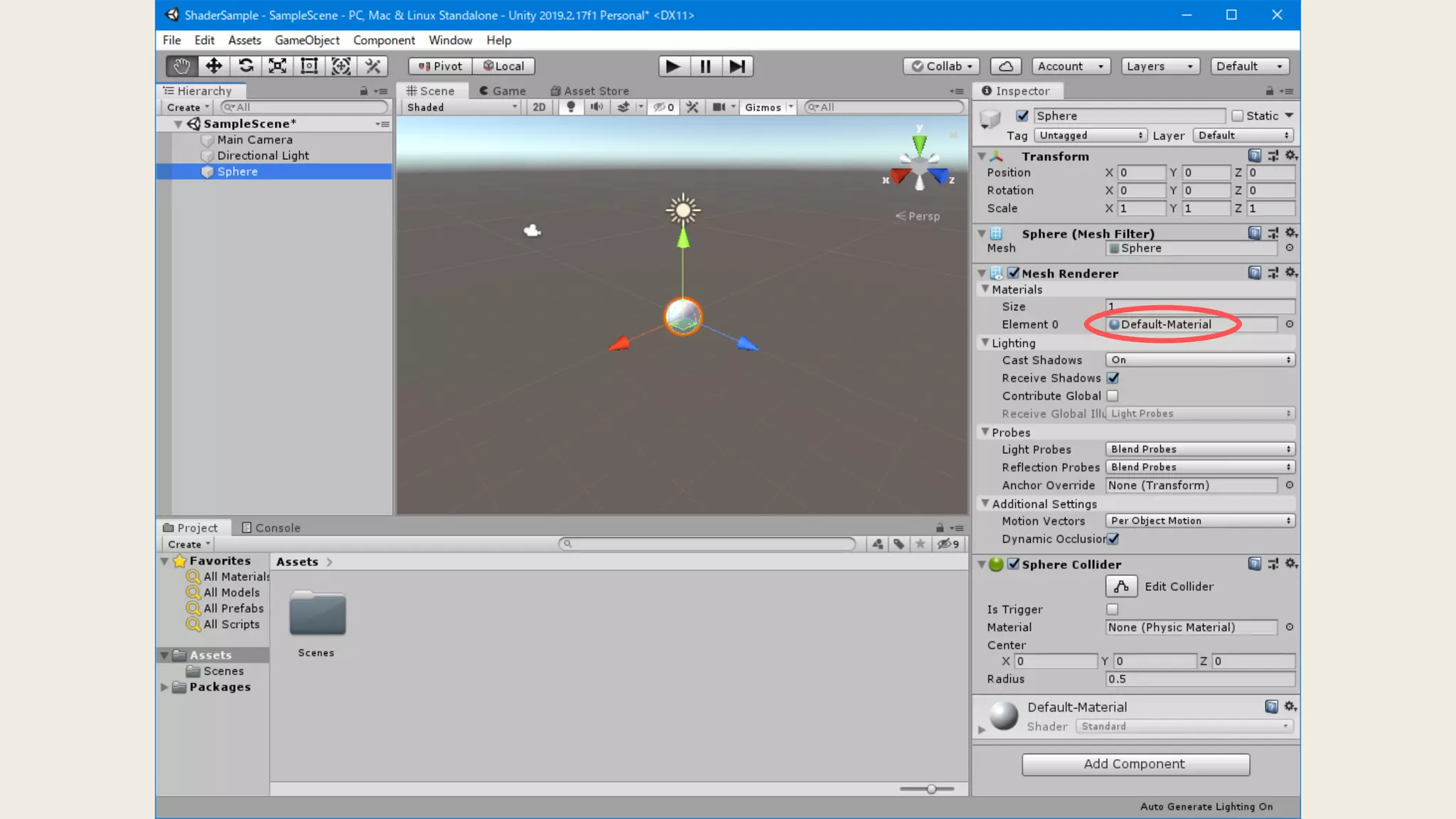

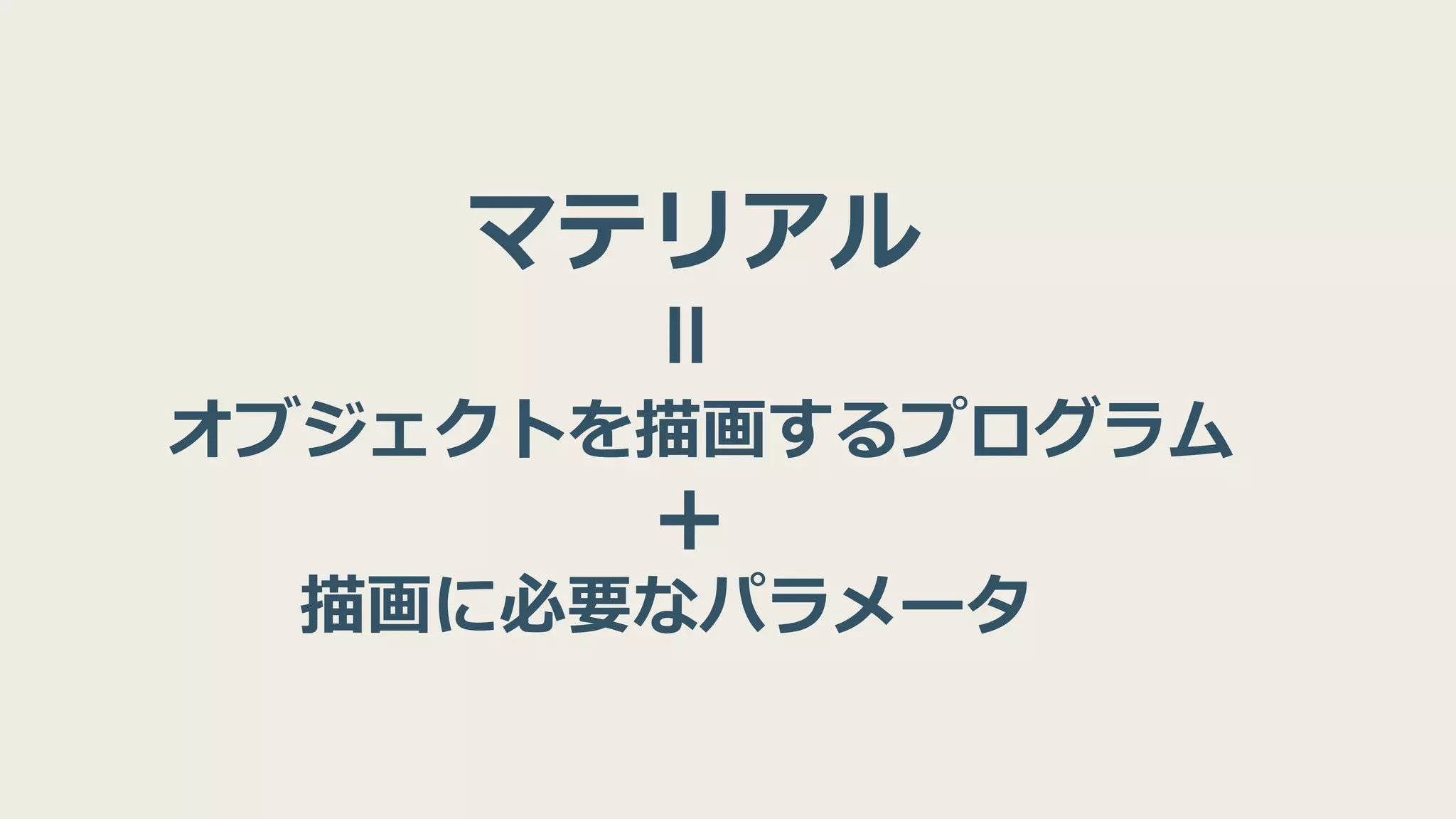

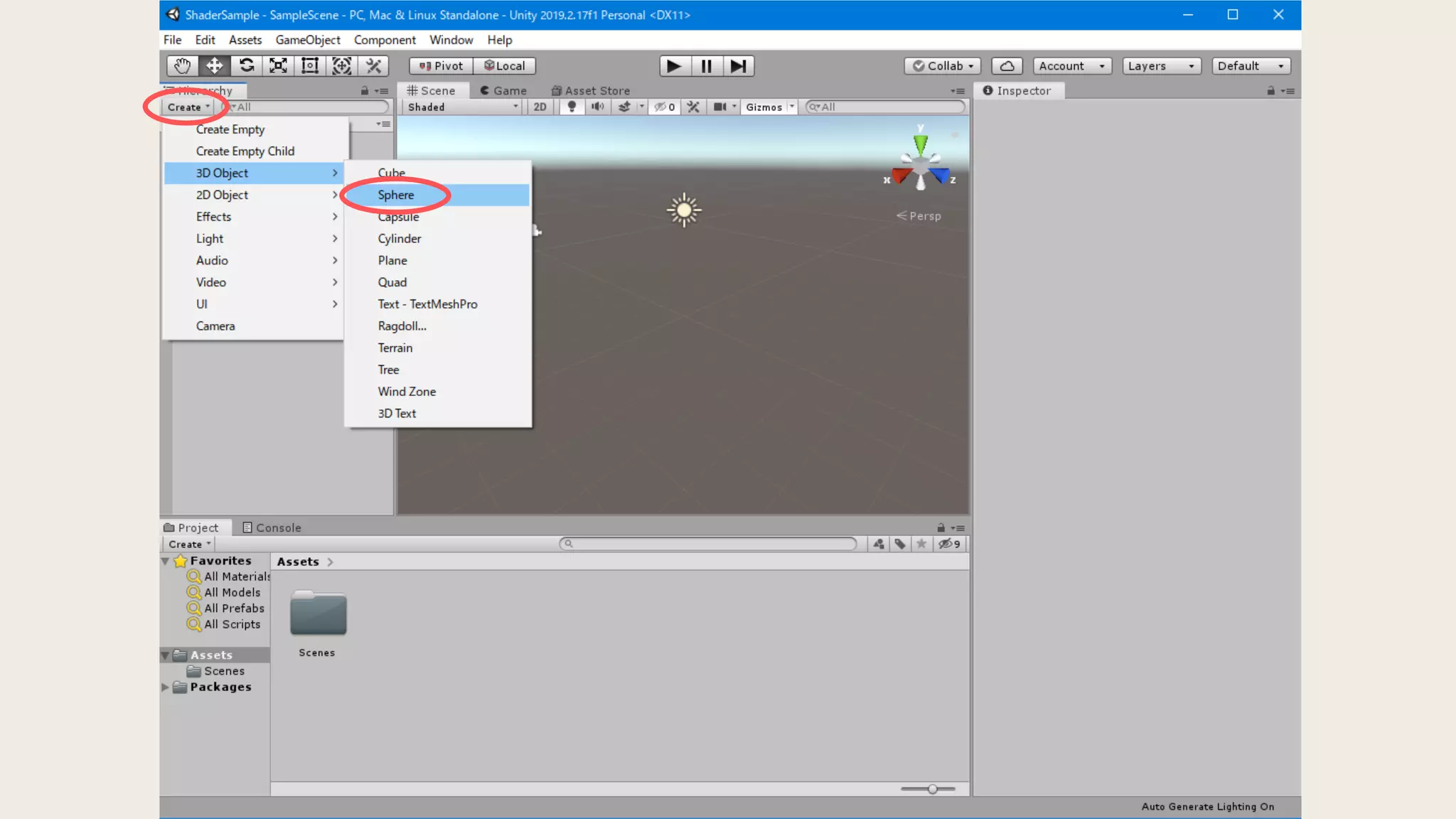

6. マテリアル

7. オブジェクトを描画するプログラム
マテリアル
＝描画に必要なパラメータ＋

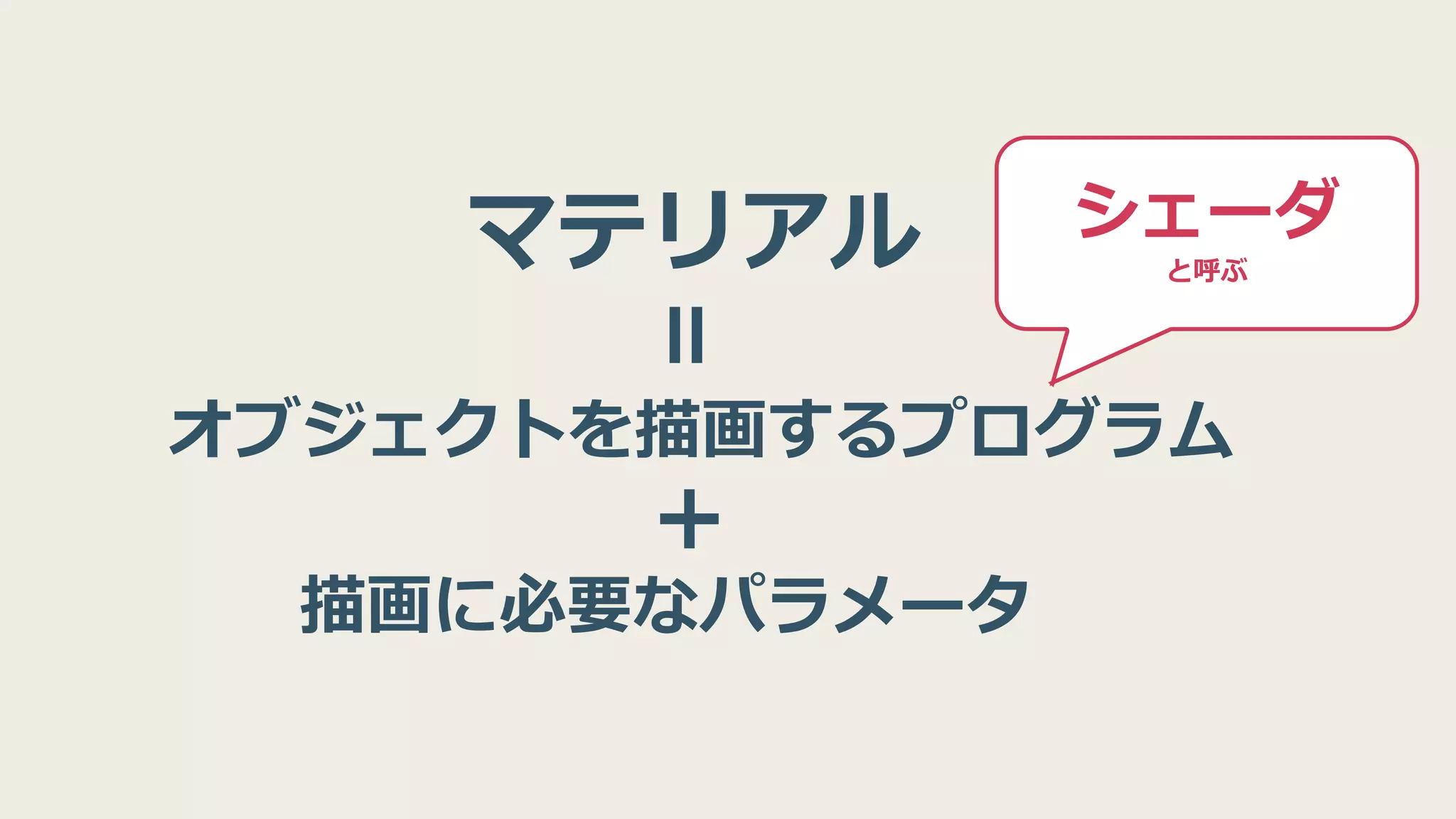

8. オブジェクトを描画するプログラム
マテリアル
＝描画に必要なパラメータ＋
シェーダ
と呼ぶ

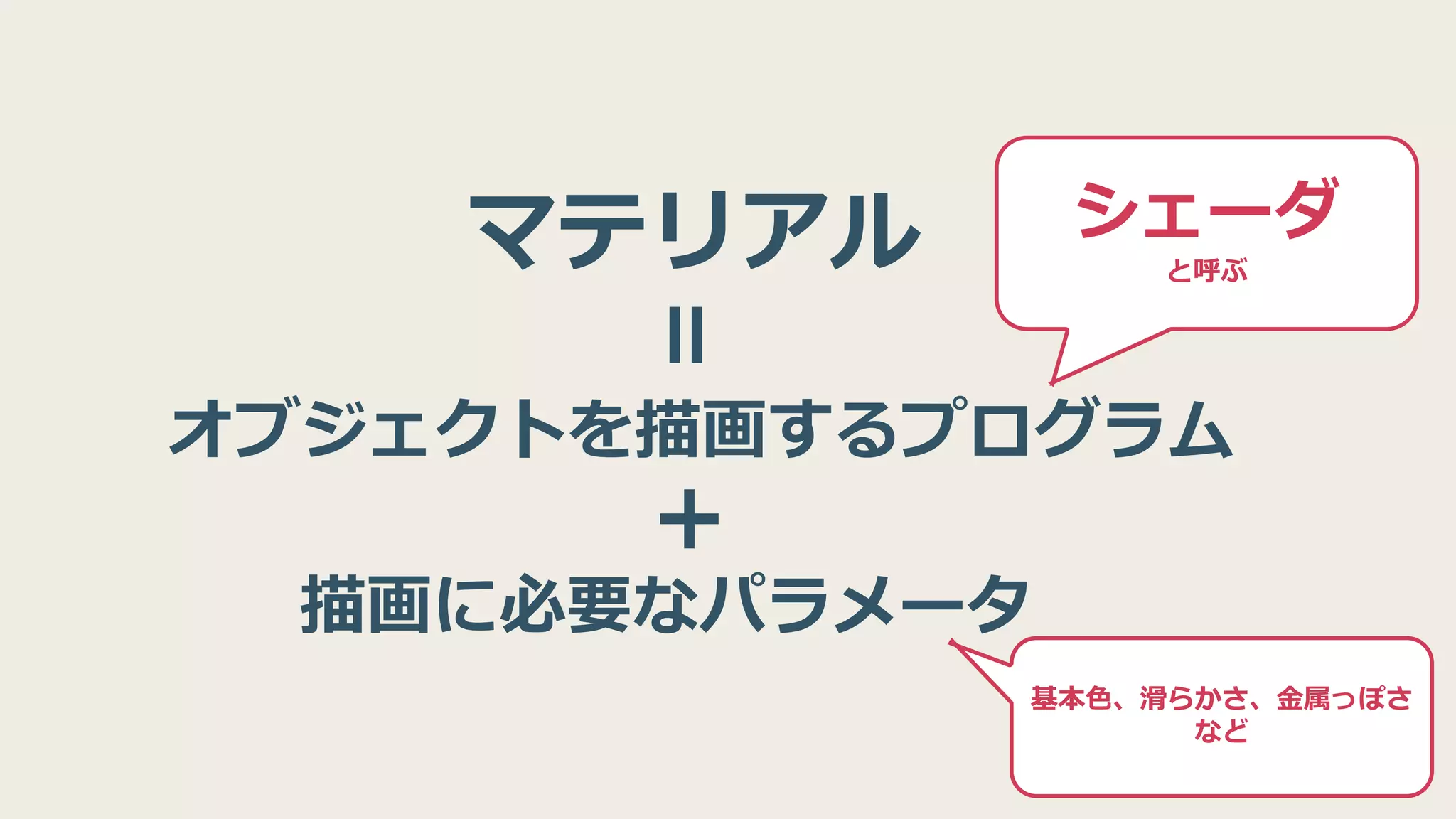

9. オブジェクトを描画するプログラム
マテリアル
＝描画に必要なパラメータ＋
シェーダ
と呼ぶ
基本色、滑らかさ、金属っぽさ
など

10. 既存のシェーダを使ってみる

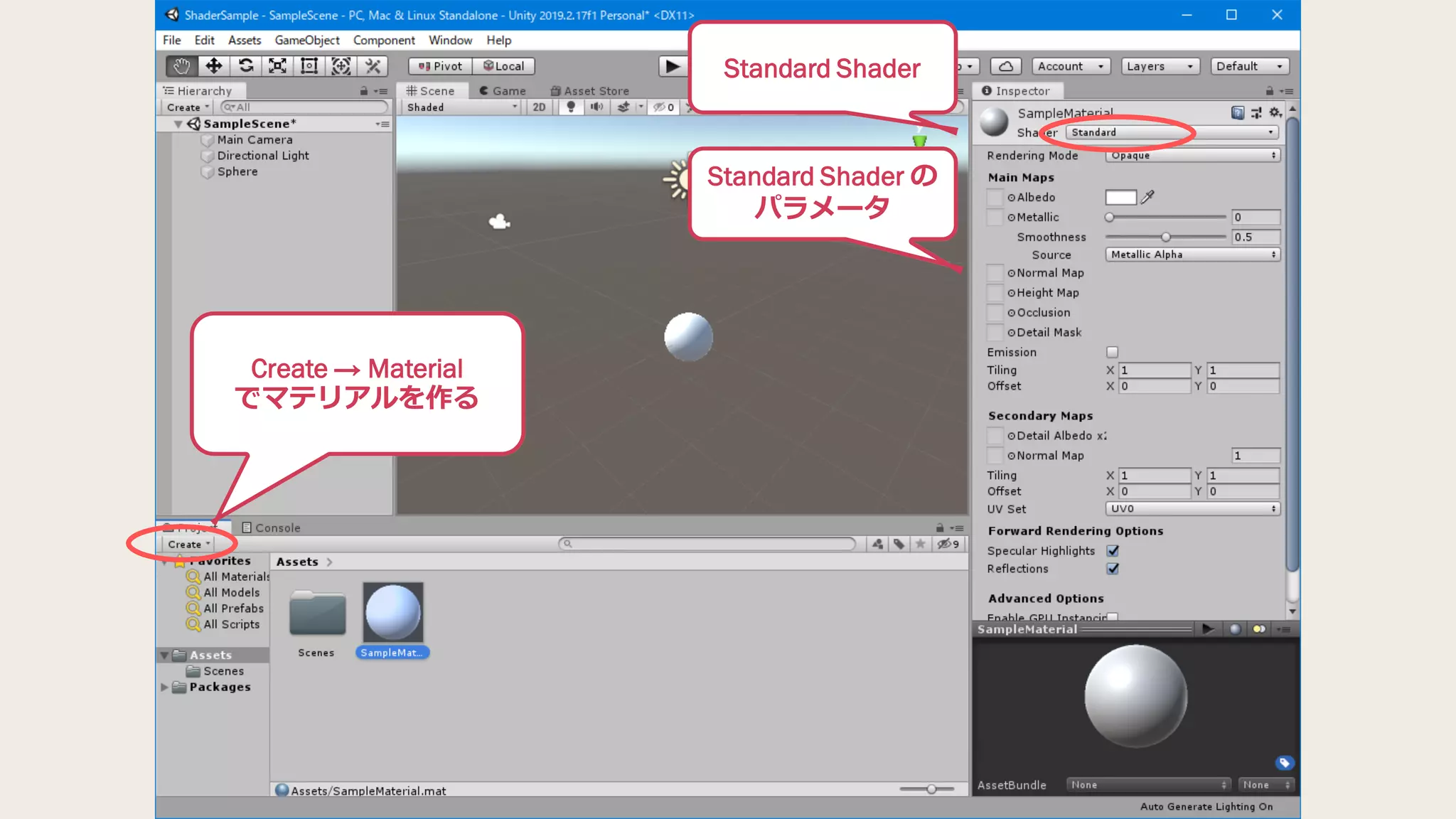

11. Create → Material
でマテリアルを作る
Standard Shader
Standard Shader の
パラメータ

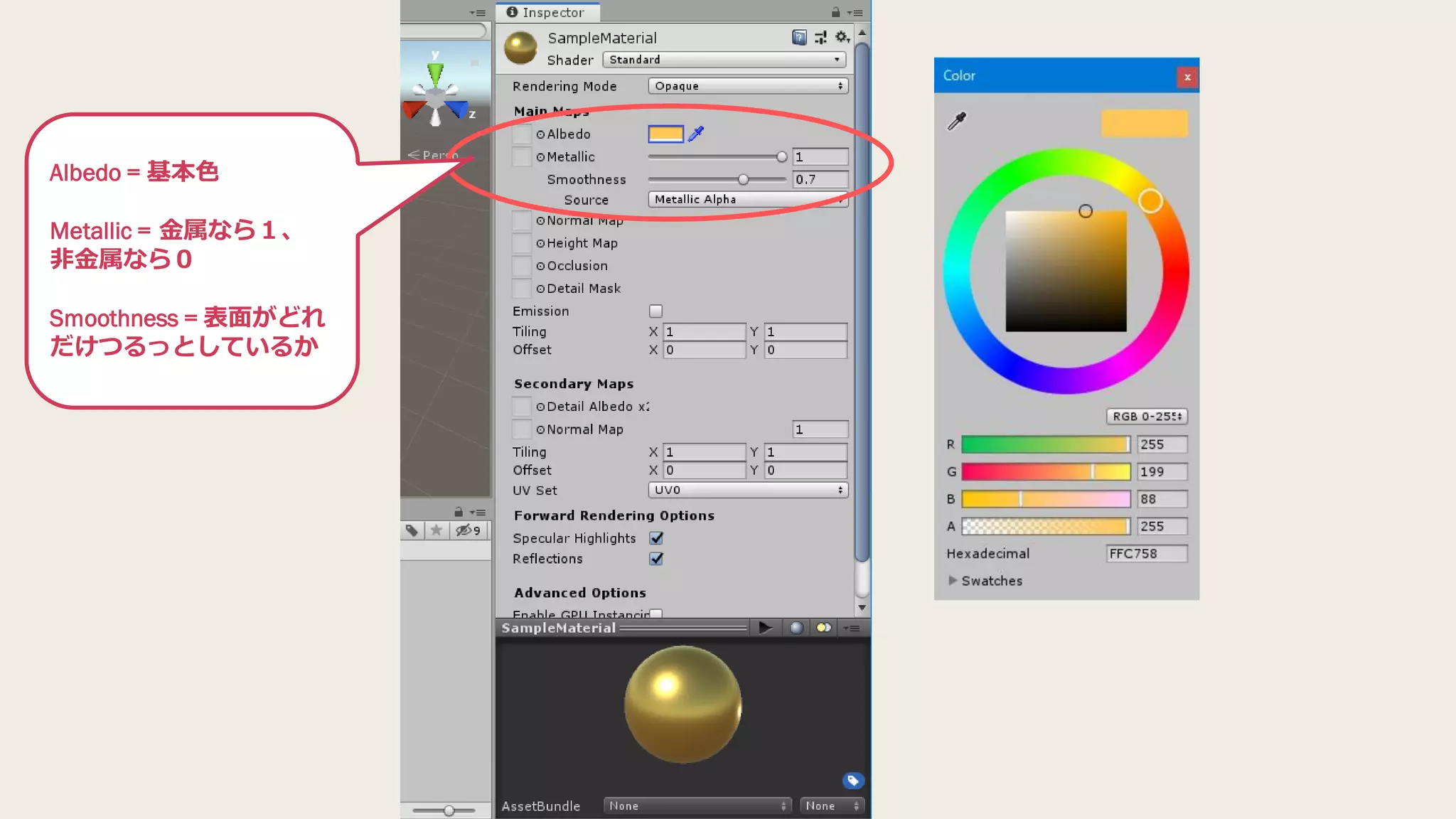

12. Albedo = 基本色
Metallic = 金属なら１、
非金属なら０
Smoothness = 表面がどれ
だけつるっとしているか

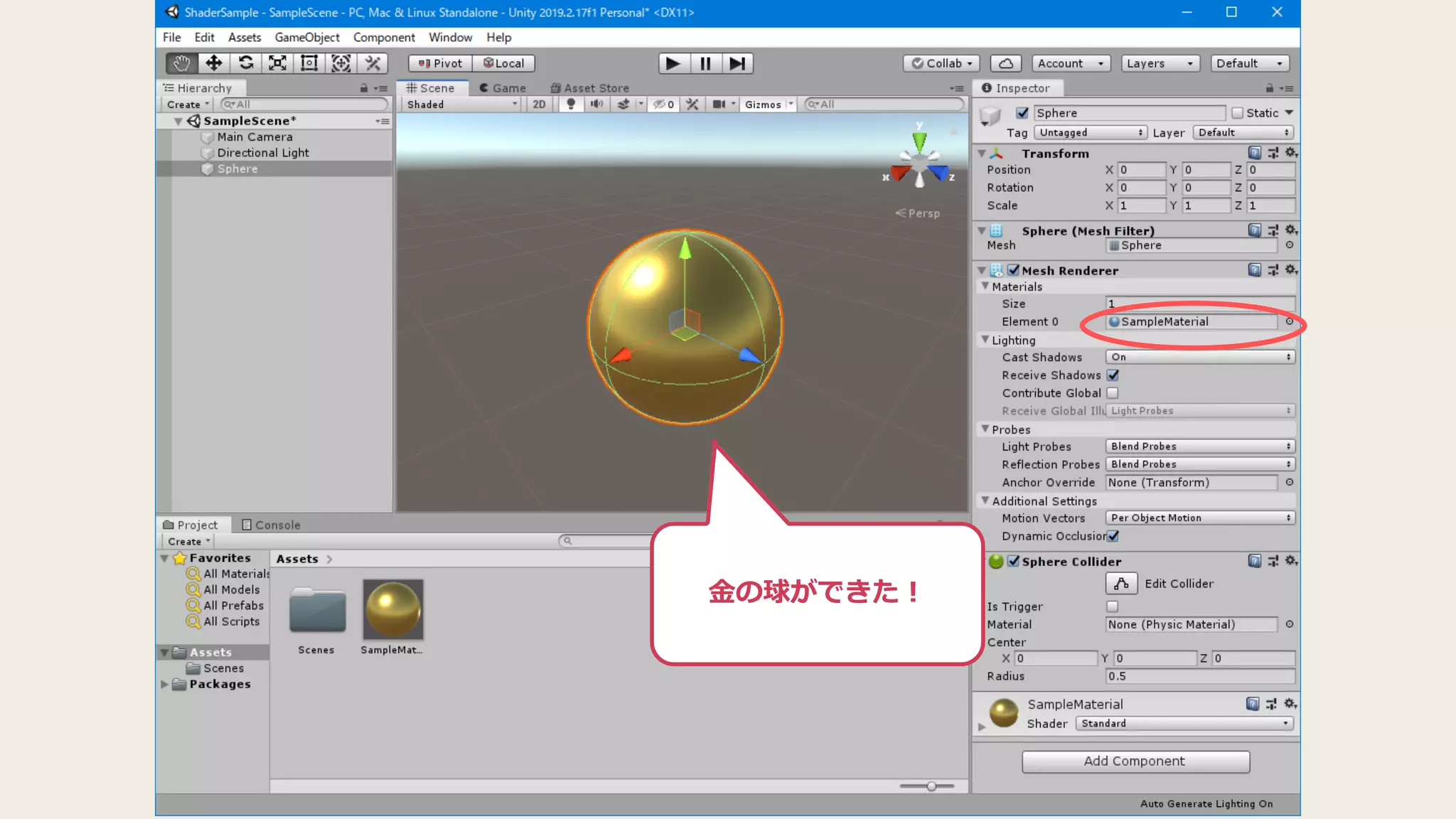

13. 金の球ができた！

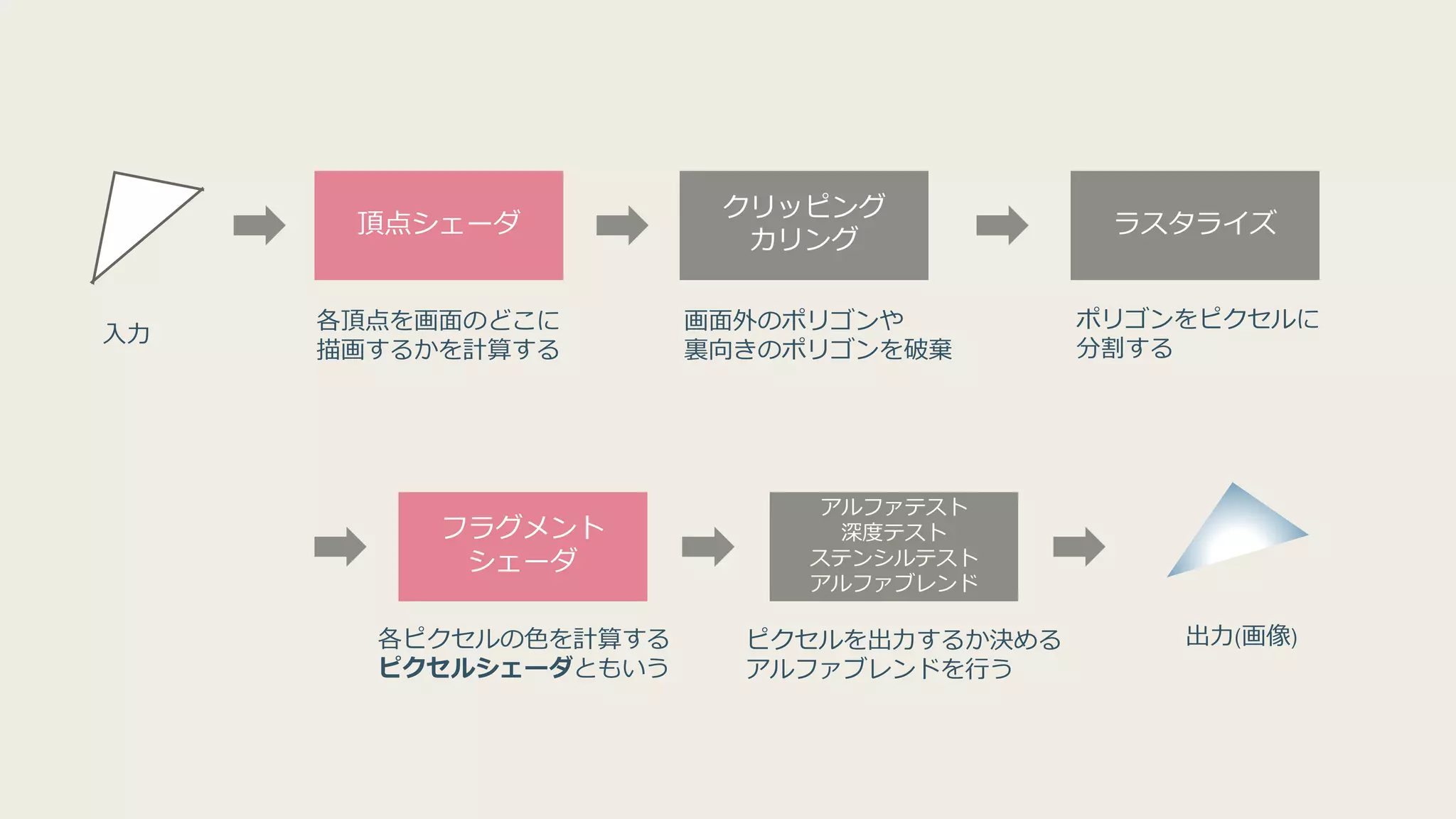

14. レンダリングパイプライン

15. 頂点シェーダ
クリッピング
カリング
ラスタライズ
フラグメント
シェーダ
アルファテスト
深度テスト
ステンシルテスト
アルファブレンド
各頂点を画面のどこに
描画するかを計算する
画面外のポリゴンや
裏向きのポリゴンを破棄
ポリゴンをピクセルに
分割する
各ピクセルの色を計算する
ピクセルシェーダともいう
ピクセルを出力するか決める
アルファブレンドを行う
入力
出力(画像)

16. シェーダを書いてみる

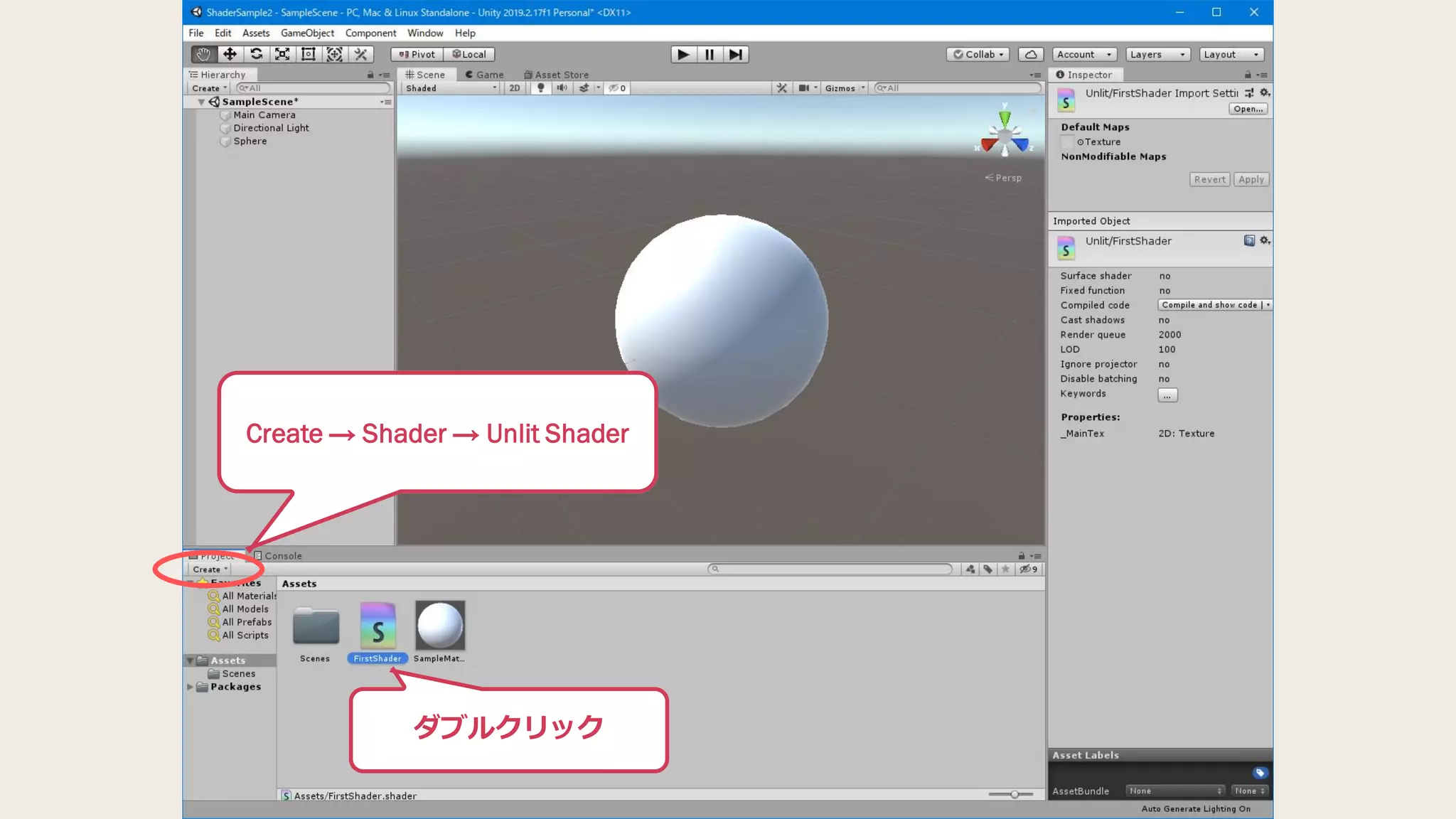

17. Create → Shader → Unlit Shader
ダブルクリック

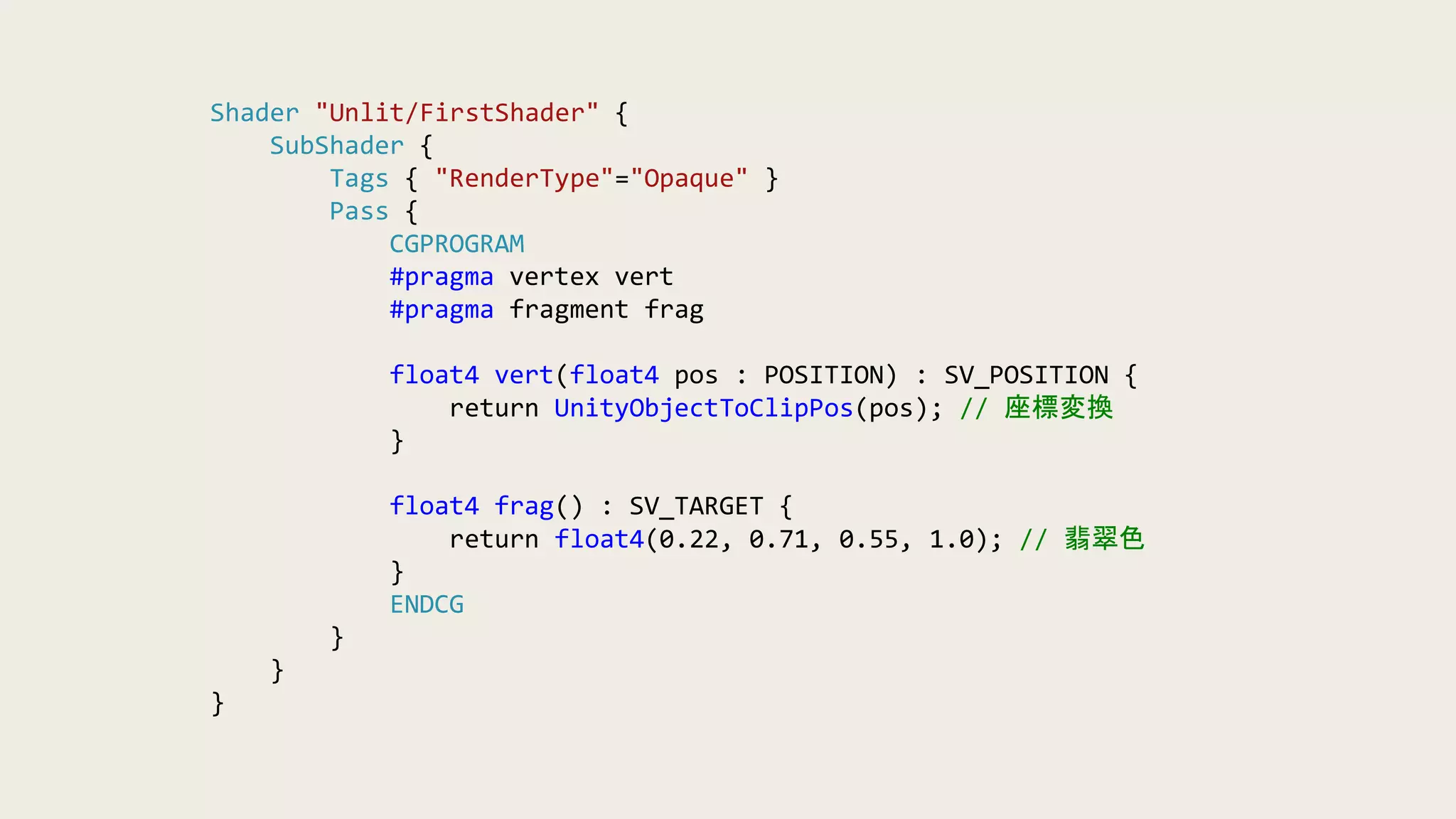

18. Shader "Unlit/FirstShader" {
SubShader {
Tags { "RenderType"="Opaque" }
Pass {
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
float4 vert(float4 pos : POSITION) : SV_POSITION {
return UnityObjectToClipPos(pos); // 座標変換
}
float4 frag() : SV_TARGET {
return float4(0.22, 0.71, 0.55, 1.0); // 翡翠色
}
ENDCG
}
}
}

19. 適用してみる

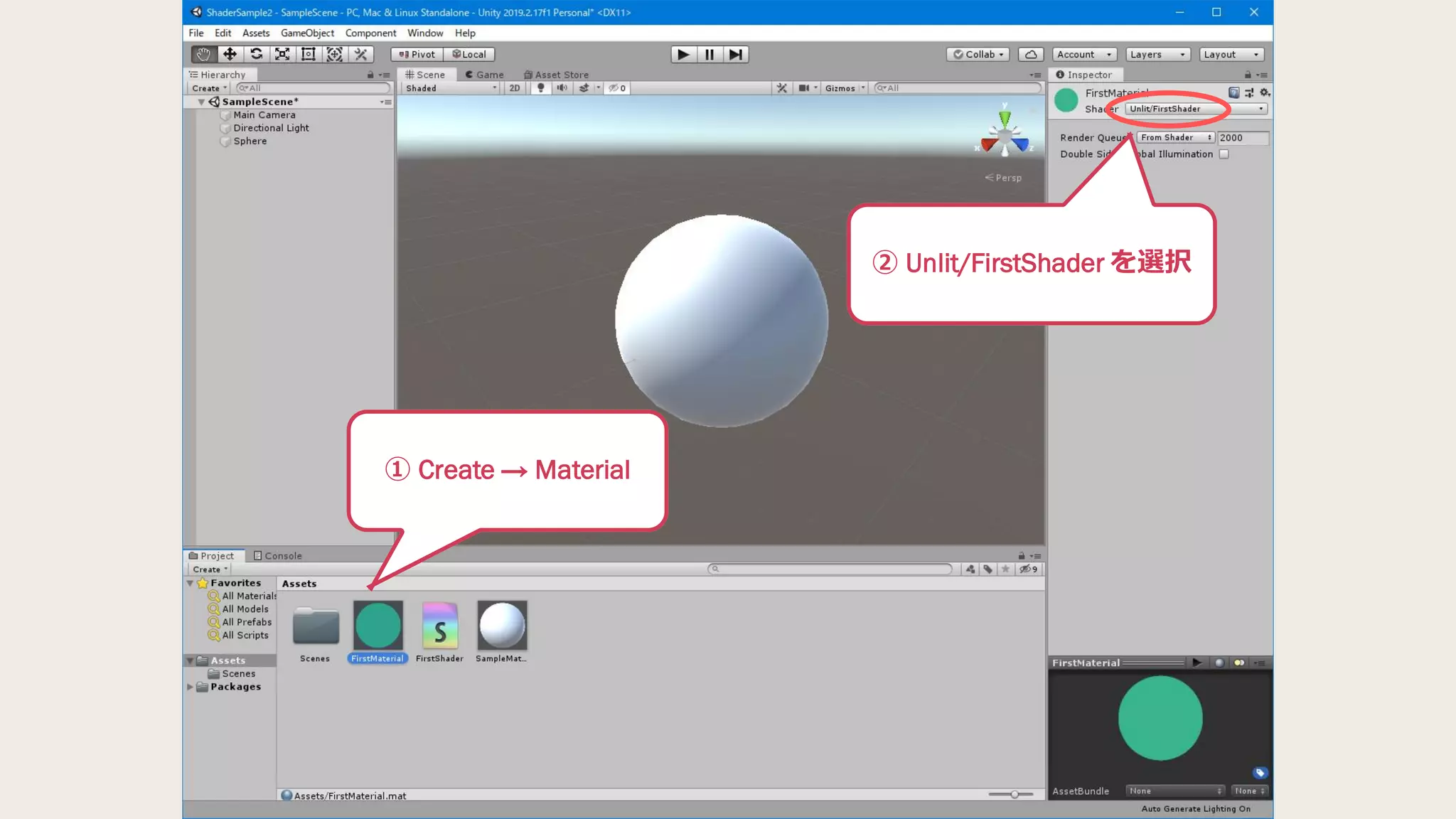

20. ① Create → Material
② Unlit/FirstShader を選択

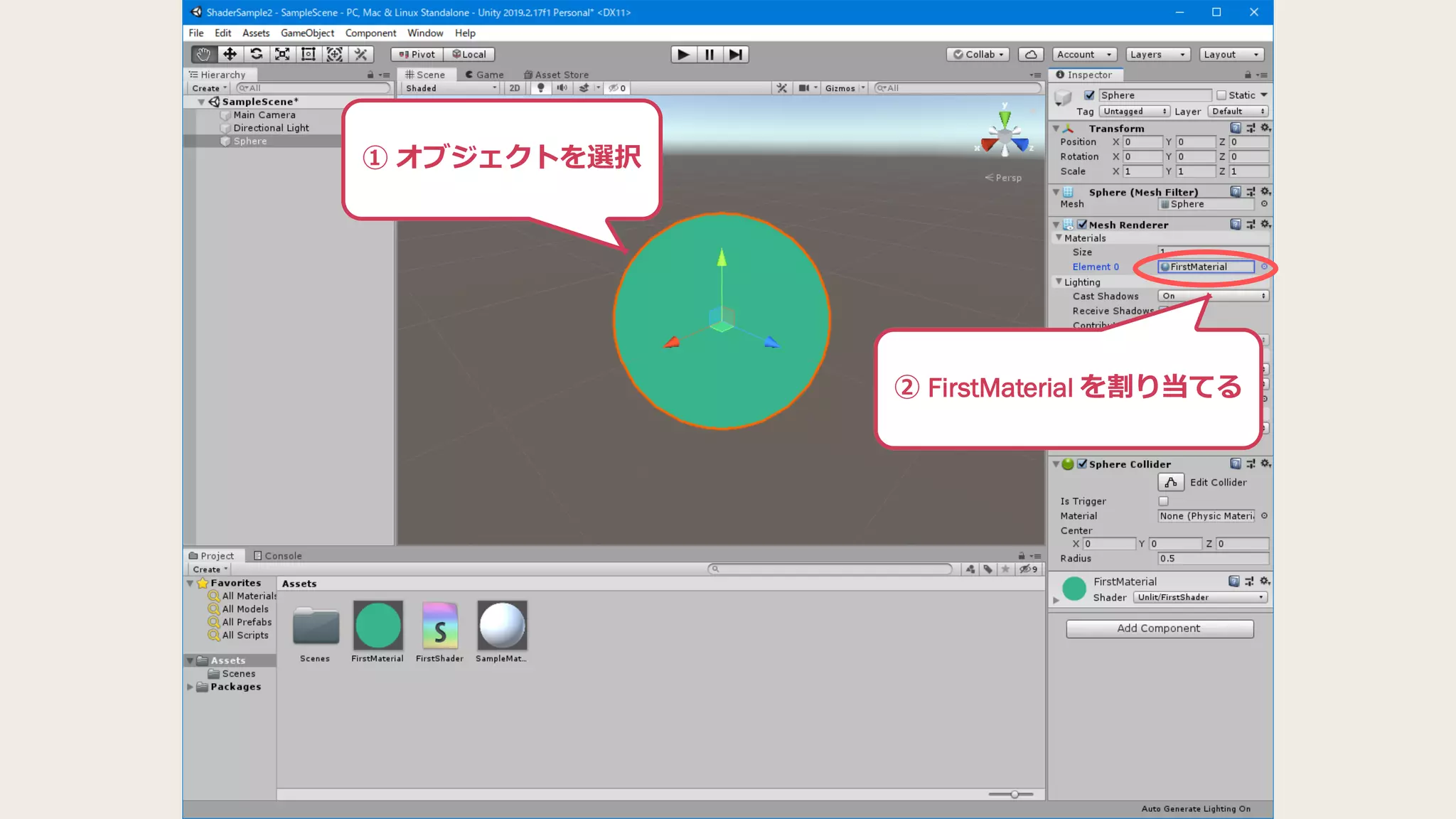

21. ① オブジェクトを選択
② FirstMaterial を割り当てる

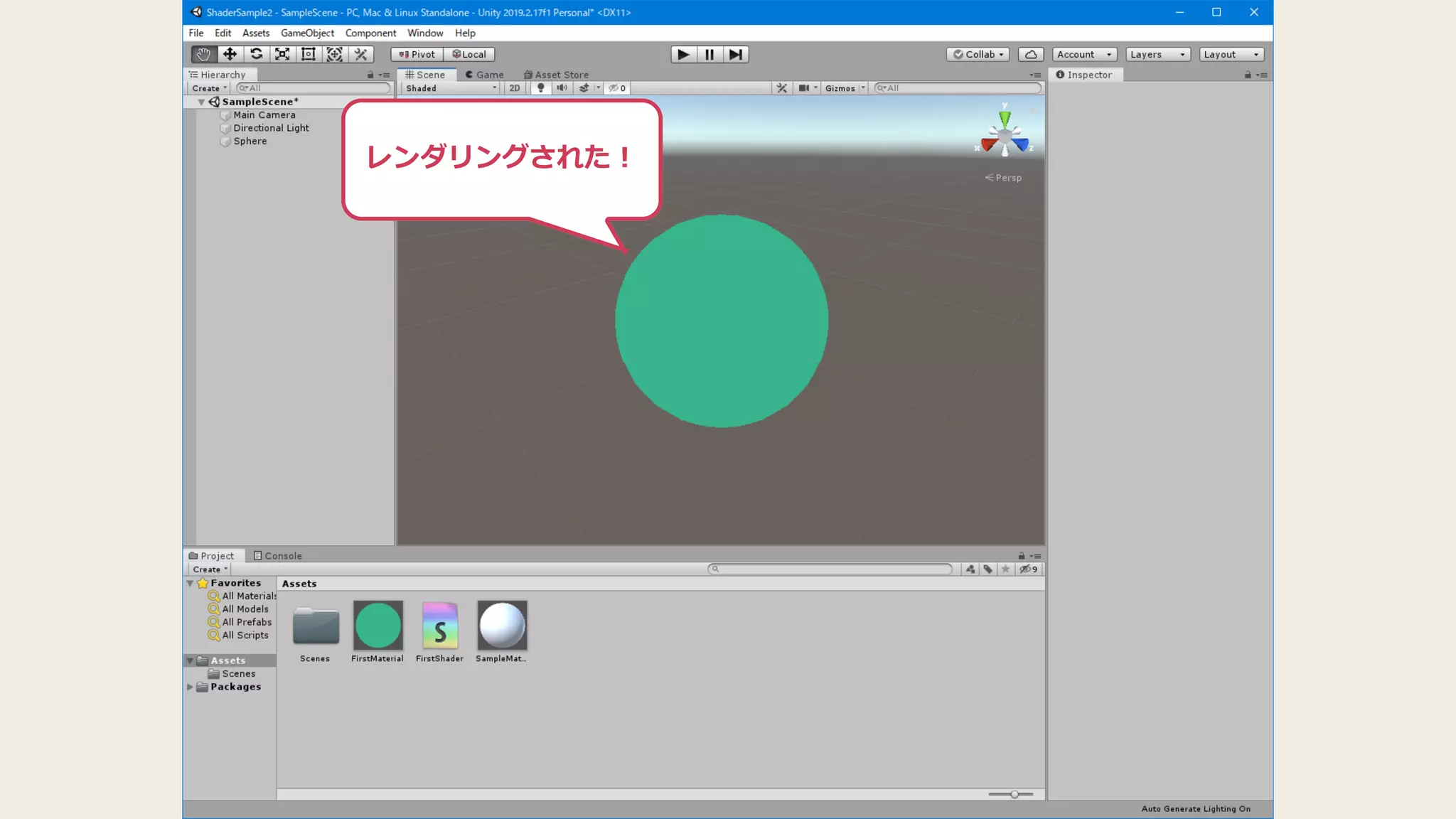

22. レンダリングされた！

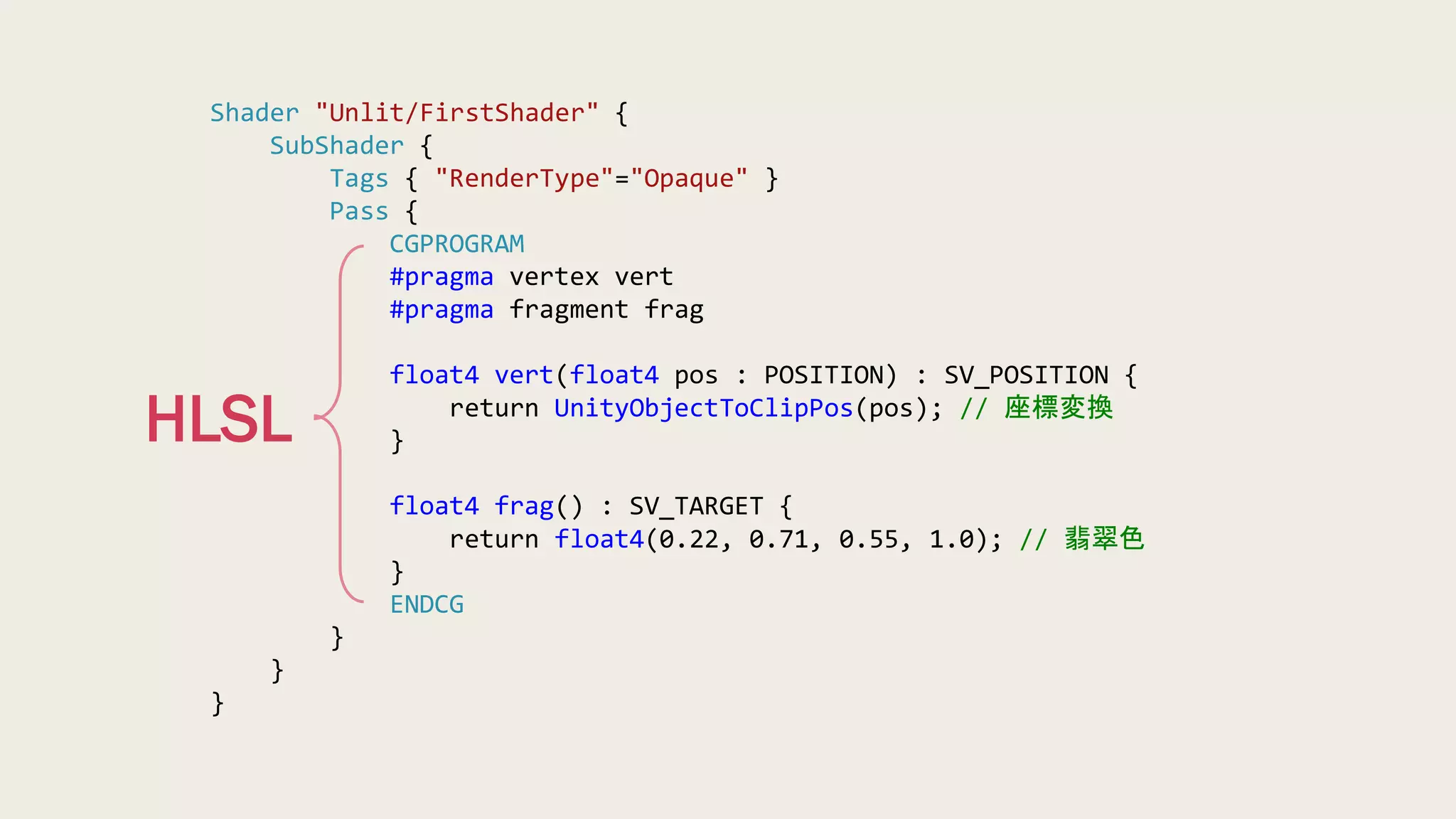

23. Shader "Unlit/FirstShader" {
SubShader {
Tags { "RenderType"="Opaque" }
Pass {
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
float4 vert(float4 pos : POSITION) : SV_POSITION {
return UnityObjectToClipPos(pos); // 座標変換
}
float4 frag() : SV_TARGET {
return float4(0.22, 0.71, 0.55, 1.0); // 翡翠色
}
ENDCG
}
}
}
HLSL

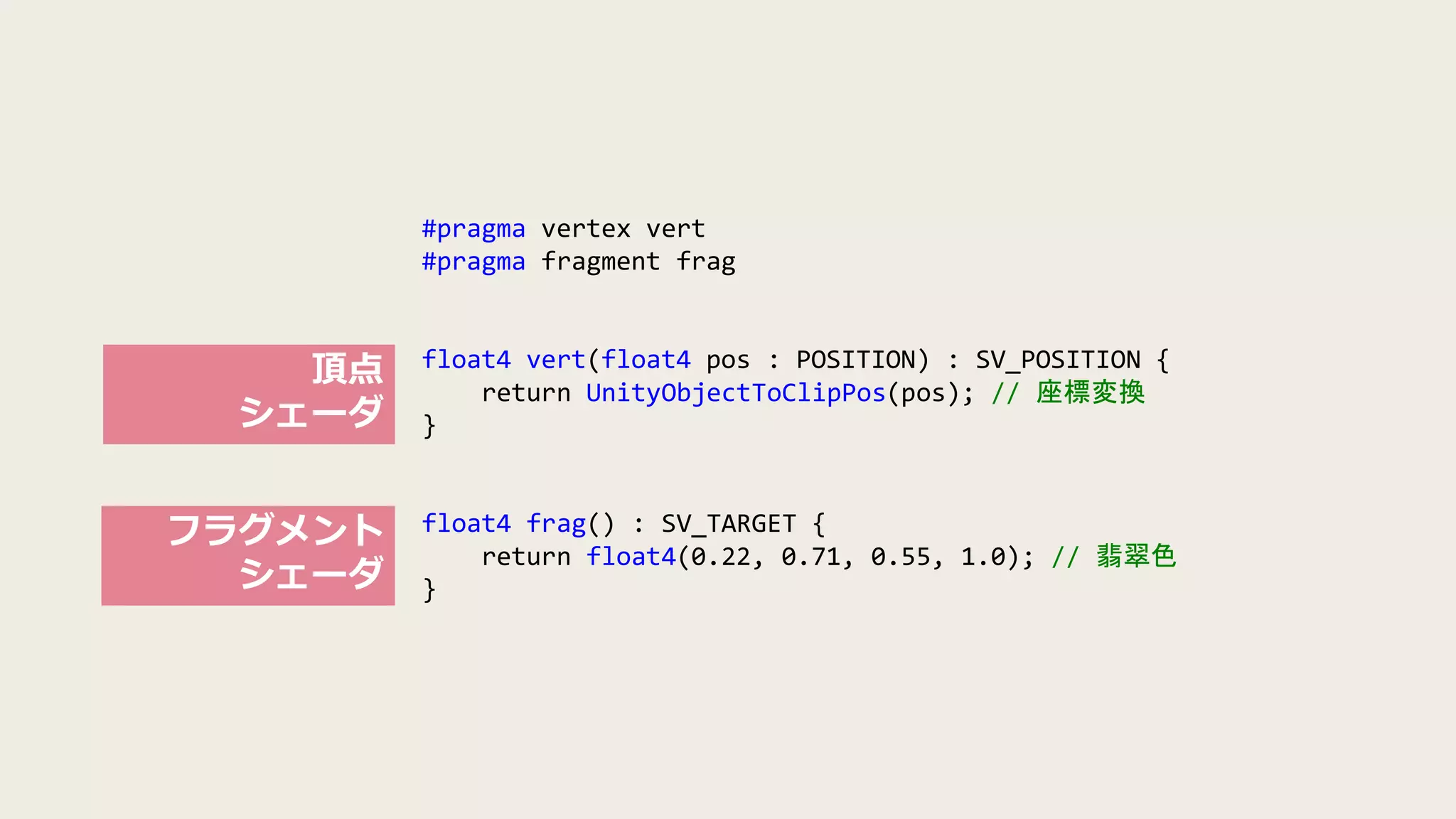

24. #pragma vertex vert
#pragma fragment frag
float4 vert(float4 pos : POSITION) : SV_POSITION {
return UnityObjectToClipPos(pos); // 座標変換
}
float4 frag() : SV_TARGET {
return float4(0.22, 0.71, 0.55, 1.0); // 翡翠色
}
頂点
シェーダ
フラグメント
シェーダ

25. 頂点シェーダとフラグメントシェーダ
■ 頂点シェーダとフラグメントシェーダはそれぞれひとつの関数として書く
– 関数名は #pragma vertex と #pragma fragment で宣言する
■ 頂点シェーダとフラグメントシェーダの引数と戻り値はセマンティクスを持つ
– セマンティクスはその値の意味を表す
– 例えば、POSITION はローカル座標、SV_POSITION はクリップ空間の座標、
SV_TARGET は出力するピクセルの色
■ 頂点シェーダは少なくとも SV_POSITION を返さないといけない。
■ フラグメントシェーダは少なくとも SV_TARGET を返さないといけない。

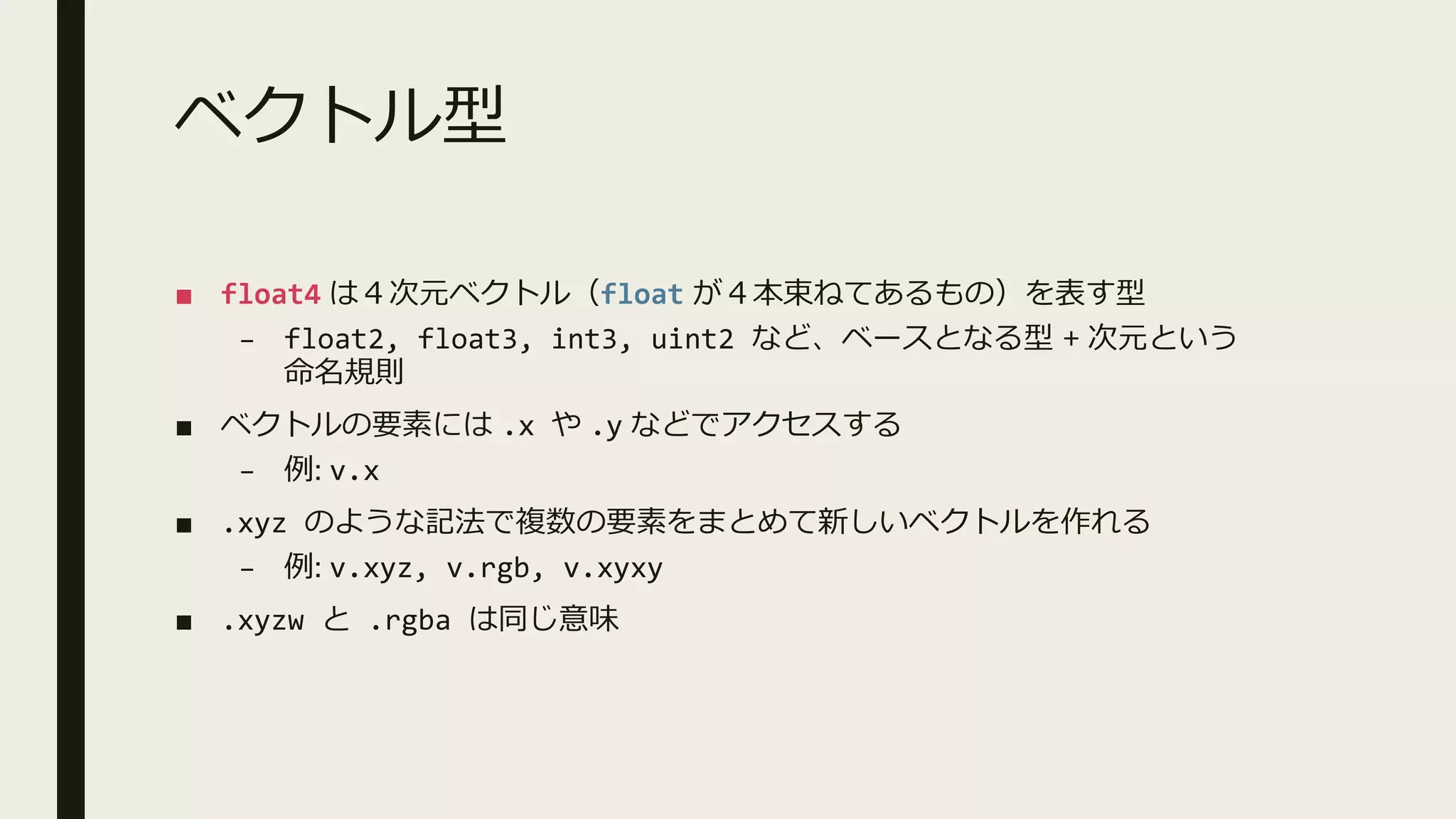

26. ベクトル型
■ float4 は４次元ベクトル（float が４本束ねてあるもの）を表す型
– float2, float3, int3, uint2 など、ベースとなる型 + 次元という
命名規則
■ ベクトルの要素には .x や .y などでアクセスする
– 例: v.x
■ .xyz のような記法で複数の要素をまとめて新しいベクトルを作れる
– 例: v.xyz, v.rgb, v.xyxy
■ .xyzw と .rgba は同じ意味

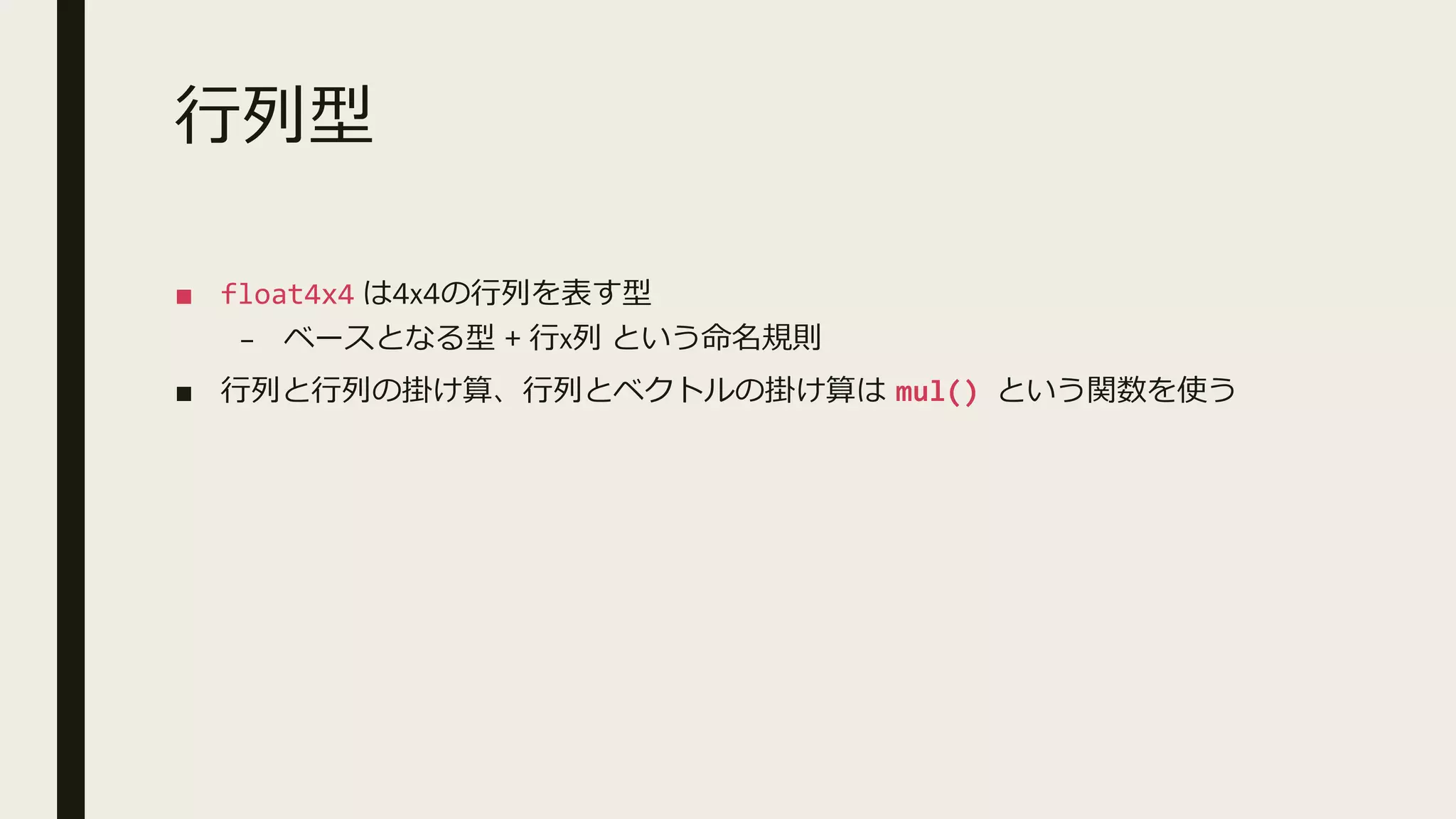

27. 行列型
■ float4x4 は4x4の行列を表す型
– ベースとなる型 + 行x列 という命名規則
■ 行列と行列の掛け算、行列とベクトルの掛け算は mul() という関数を使う

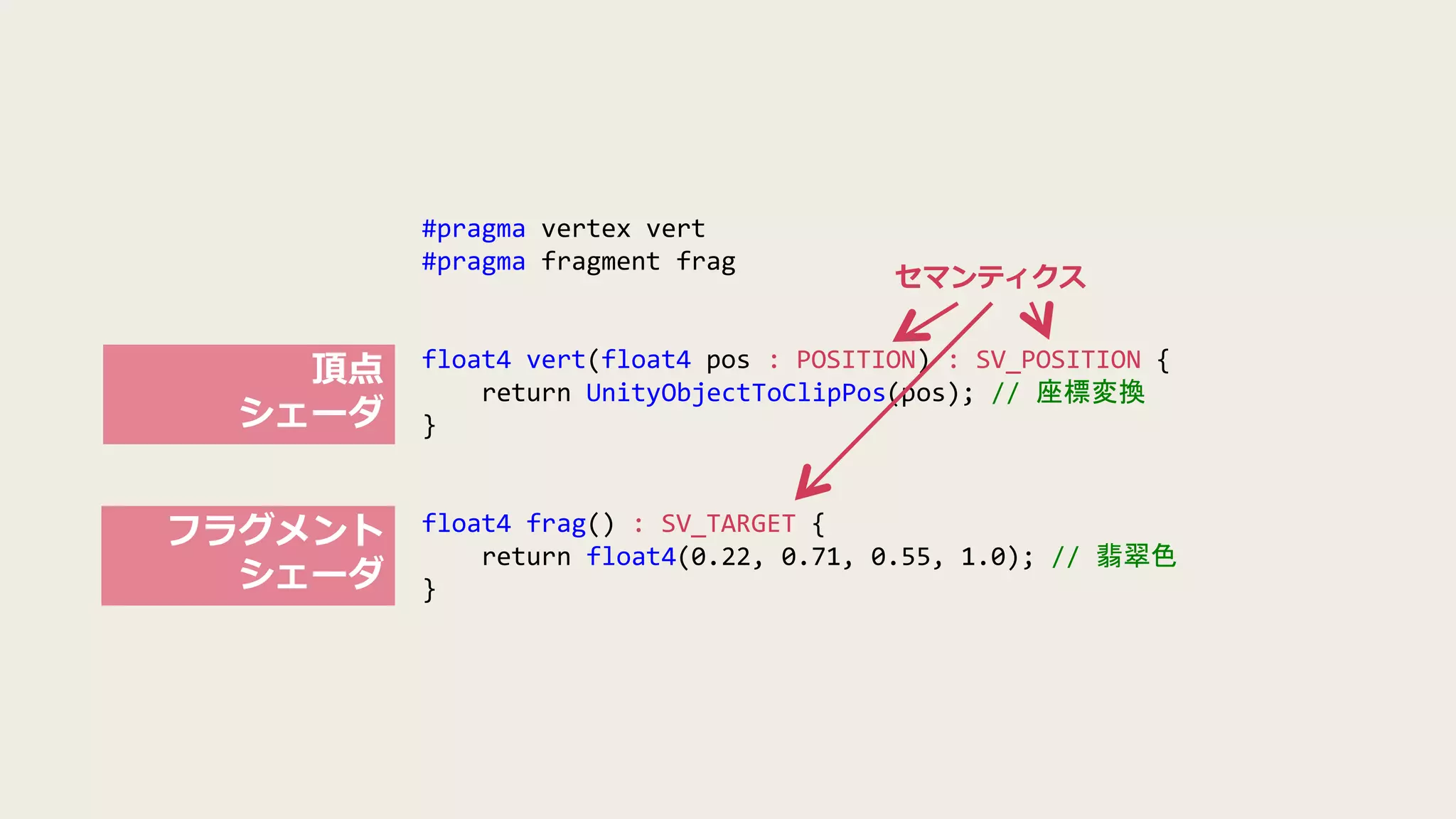

28. #pragma vertex vert
#pragma fragment frag
float4 vert(float4 pos : POSITION) : SV_POSITION {
return UnityObjectToClipPos(pos); // 座標変換
}
float4 frag() : SV_TARGET {
return float4(0.22, 0.71, 0.55, 1.0); // 翡翠色
}
頂点
シェーダ
フラグメント
シェーダ
セマンティクス

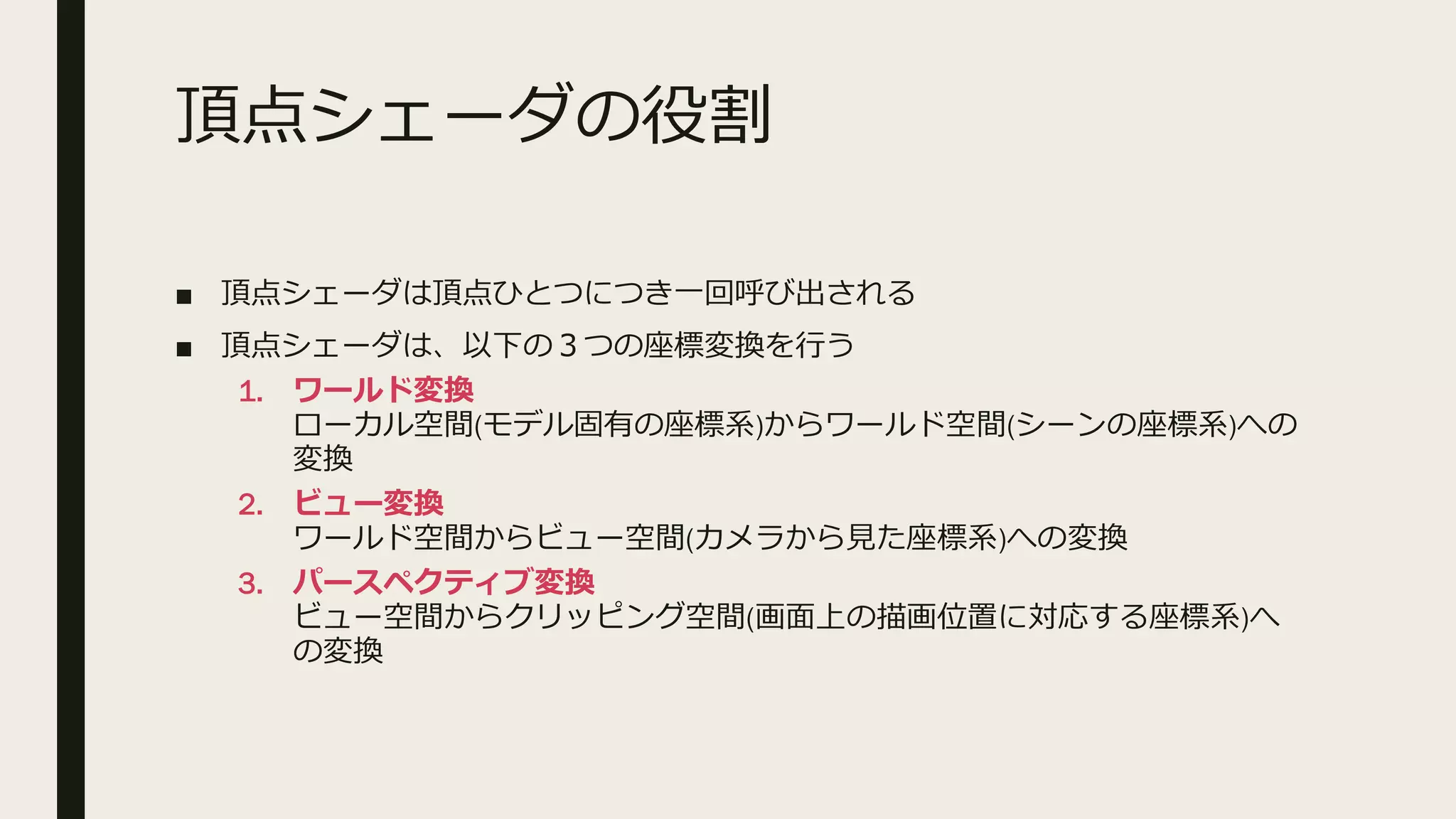

29. 頂点シェーダの役割
■ 頂点シェーダは頂点ひとつにつき一回呼び出される
■ 頂点シェーダは、以下の３つの座標変換を行う
1. ワールド変換
ローカル空間(モデル固有の座標系)からワールド空間(シーンの座標系)への
変換
2. ビュー変換
ワールド空間からビュー空間(カメラから見た座標系)への変換
3. パースペクティブ変換
ビュー空間からクリッピング空間(画面上の描画位置に対応する座標系)へ
の変換

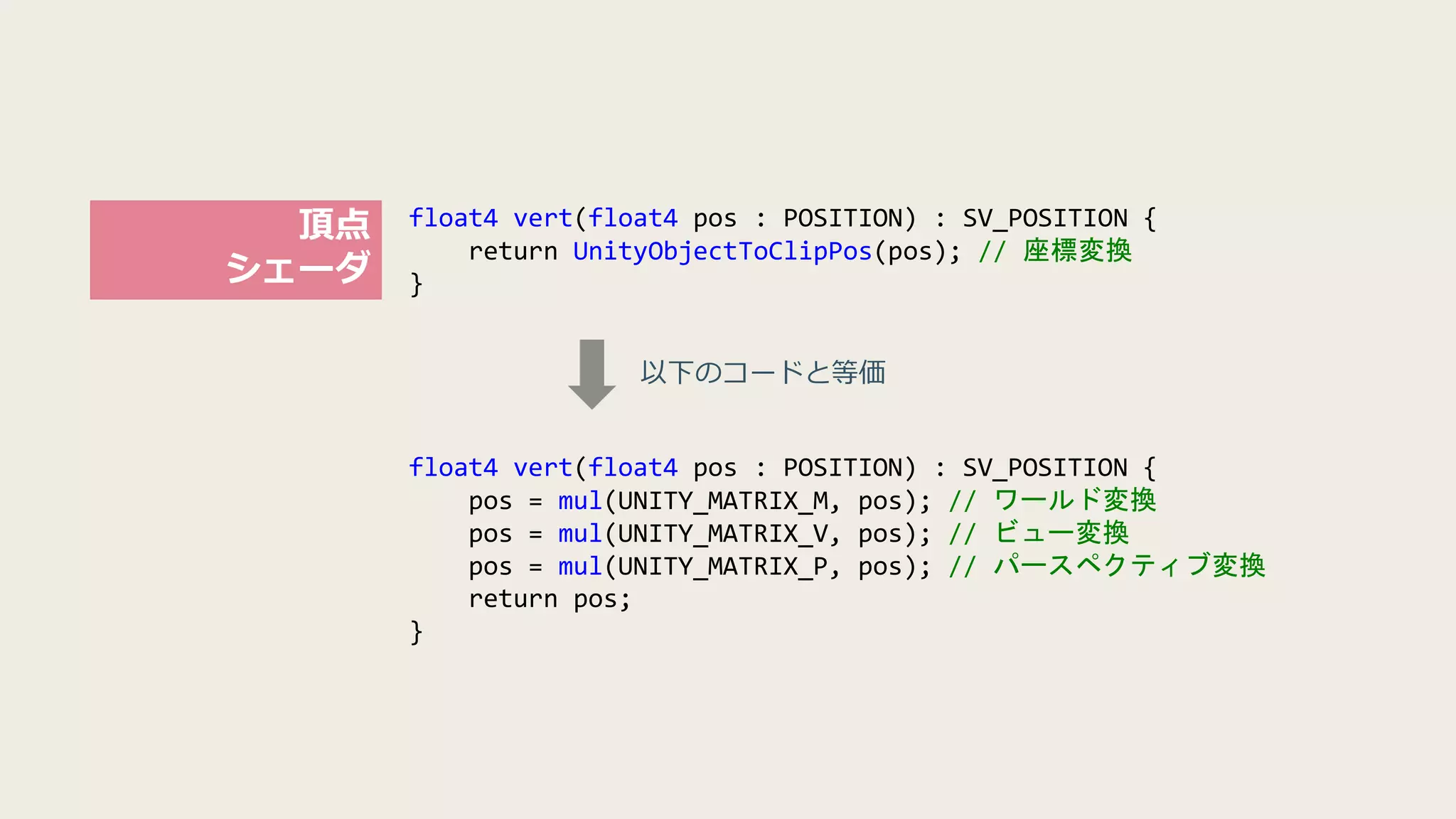

30. float4 vert(float4 pos : POSITION) : SV_POSITION {
return UnityObjectToClipPos(pos); // 座標変換
}
頂点
シェーダ
float4 vert(float4 pos : POSITION) : SV_POSITION {
pos = mul(UNITY_MATRIX_M, pos); // ワールド変換
pos = mul(UNITY_MATRIX_V, pos); // ビュー変換
pos = mul(UNITY_MATRIX_P, pos); // パースペクティブ変換
return pos;
}
以下のコードと等価

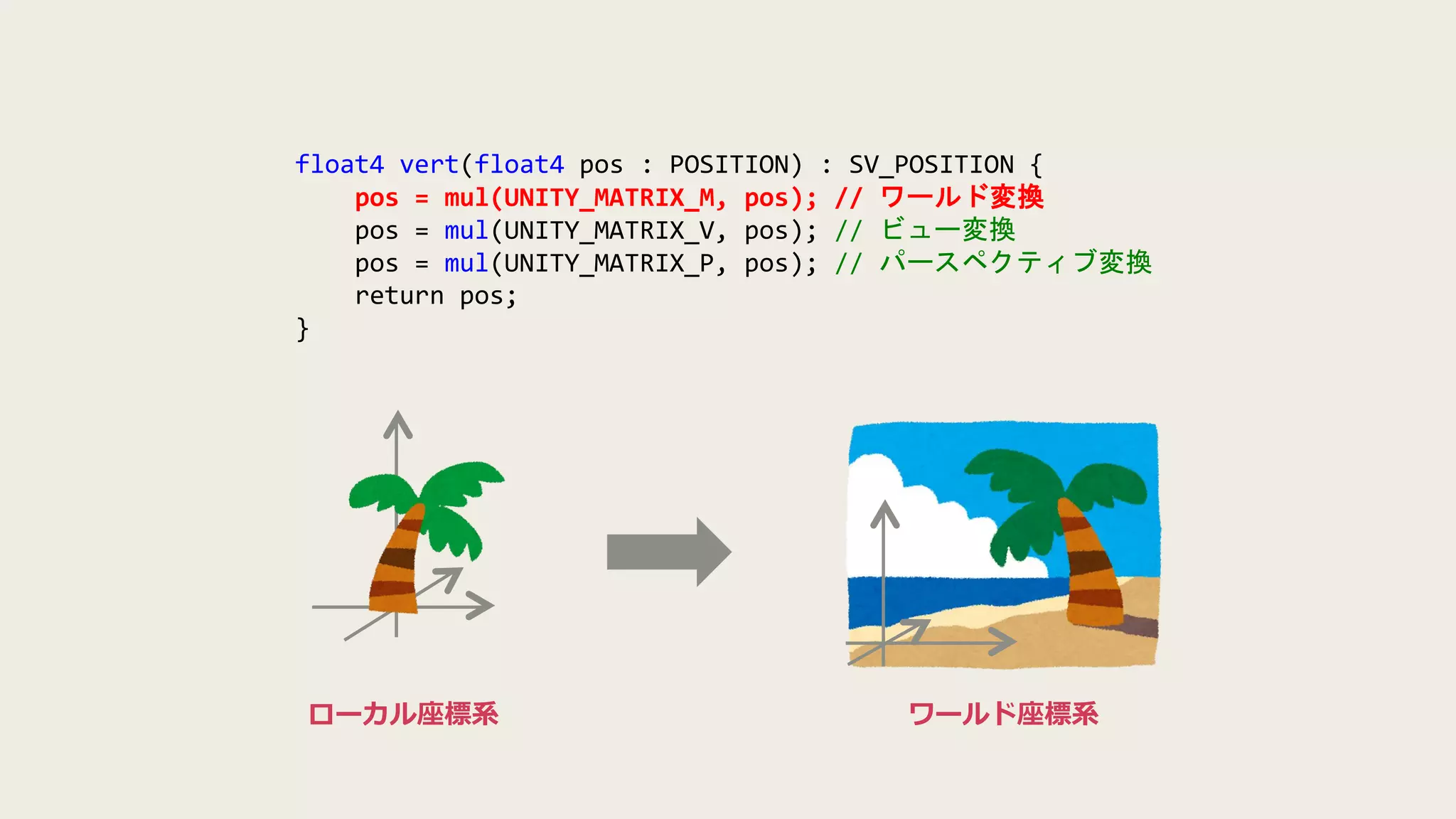

31. float4 vert(float4 pos : POSITION) : SV_POSITION {
pos = mul(UNITY_MATRIX_M, pos); // ワールド変換
pos = mul(UNITY_MATRIX_V, pos); // ビュー変換
pos = mul(UNITY_MATRIX_P, pos); // パースペクティブ変換
return pos;
}
ローカル座標系 ワールド座標系

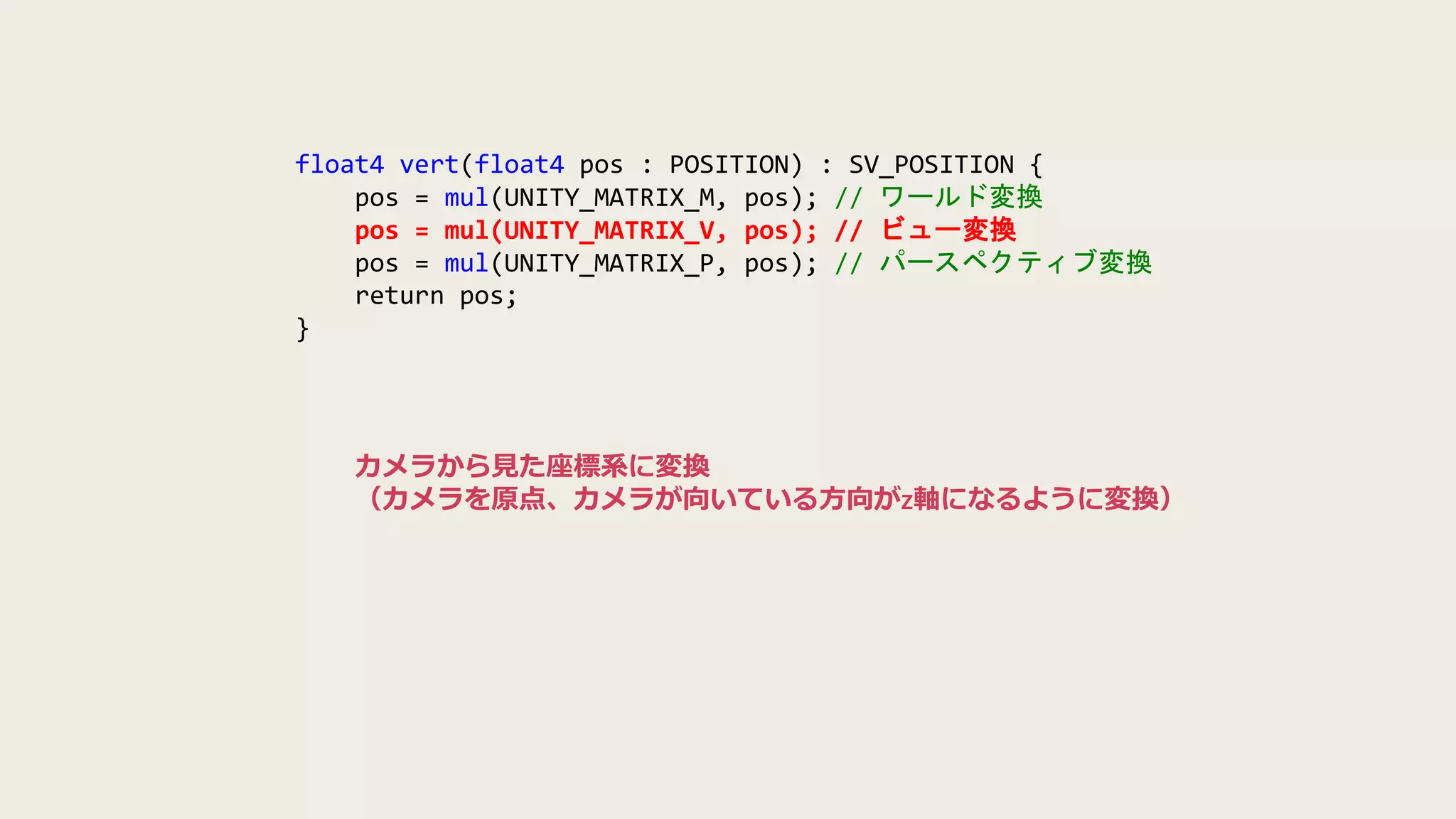

32. float4 vert(float4 pos : POSITION) : SV_POSITION {
pos = mul(UNITY_MATRIX_M, pos); // ワールド変換
pos = mul(UNITY_MATRIX_V, pos); // ビュー変換
pos = mul(UNITY_MATRIX_P, pos); // パースペクティブ変換
return pos;
}
カメラから見た座標系に変換
（カメラを原点、カメラが向いている方向がz軸になるように変換）

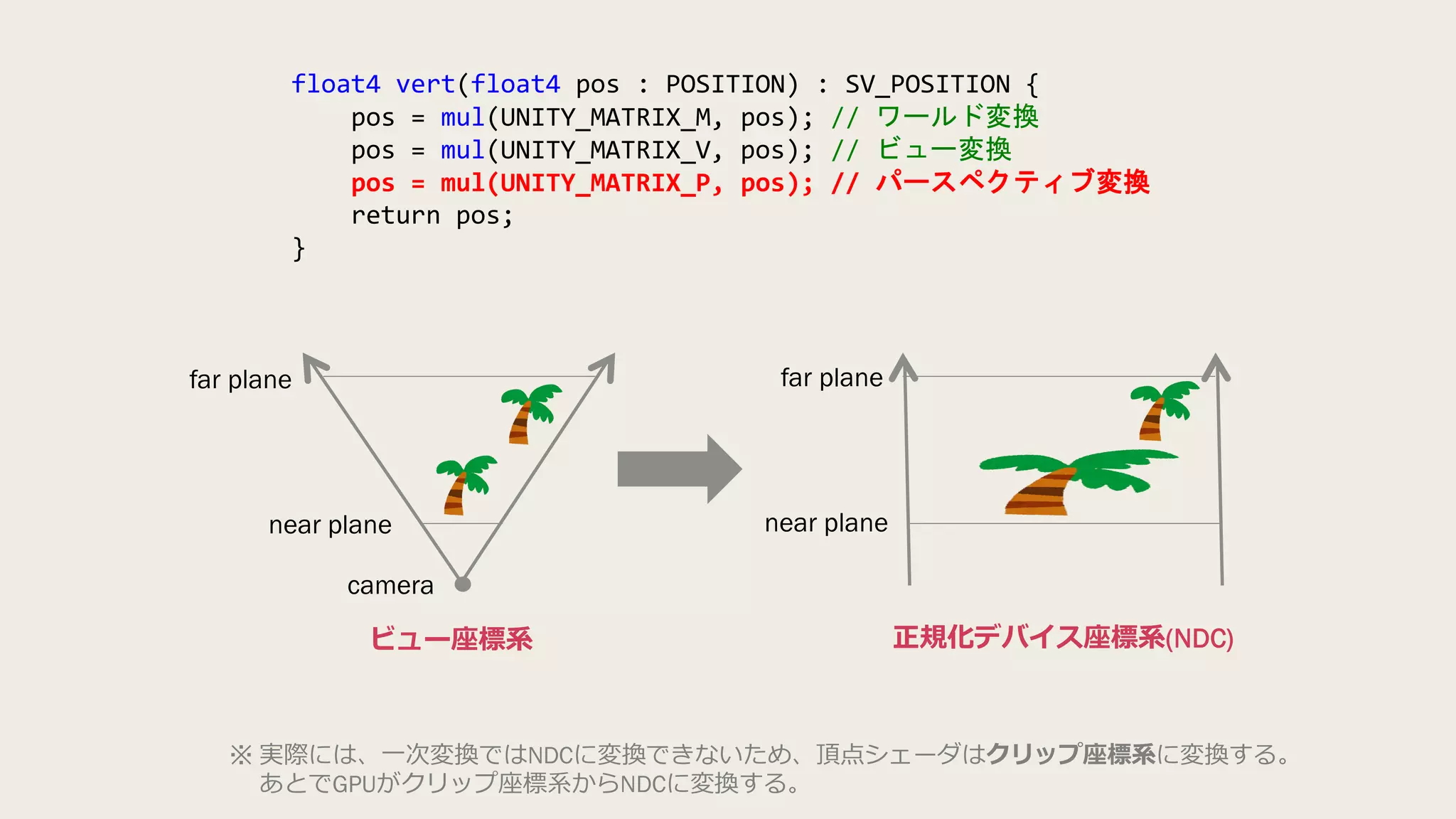

33. float4 vert(float4 pos : POSITION) : SV_POSITION {
pos = mul(UNITY_MATRIX_M, pos); // ワールド変換
pos = mul(UNITY_MATRIX_V, pos); // ビュー変換
pos = mul(UNITY_MATRIX_P, pos); // パースペクティブ変換
return pos;
}
far plane
near plane
far plane
near plane
camera
ビュー座標系 正規化デバイス座標系(NDC)
※ 実際には、一次変換ではNDCに変換できないため、頂点シェーダはクリップ座標系に変換する。
あとでGPUがクリップ座標系からNDCに変換する。

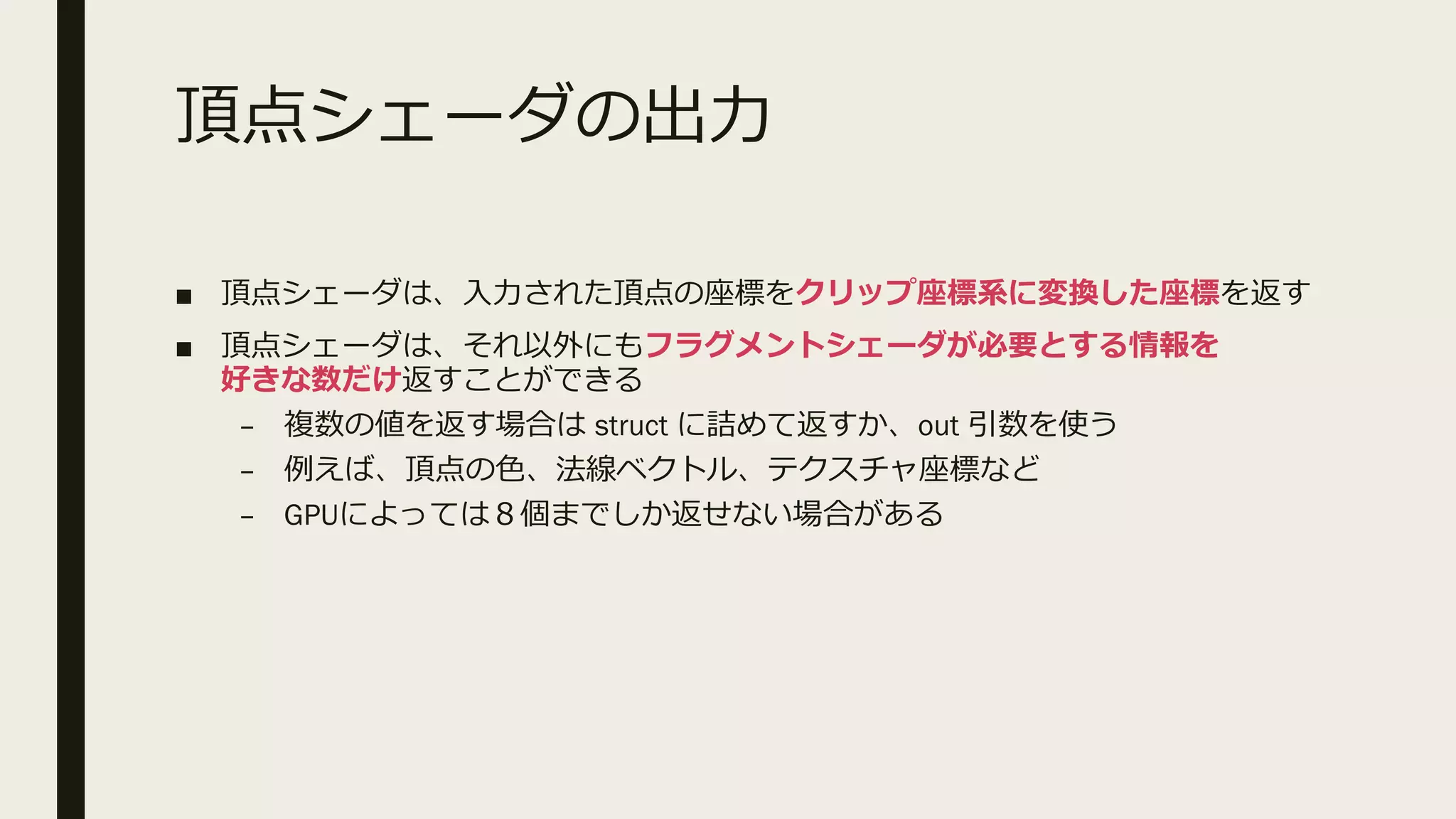

34. 頂点シェーダの出力
■ 頂点シェーダは、入力された頂点の座標をクリップ座標系に変換した座標を返す
■ 頂点シェーダは、それ以外にもフラグメントシェーダが必要とする情報を
好きな数だけ返すことができる
– 複数の値を返す場合は struct に詰めて返すか、out 引数を使う
– 例えば、頂点の色、法線ベクトル、テクスチャ座標など
– GPUによっては８個までしか返せない場合がある

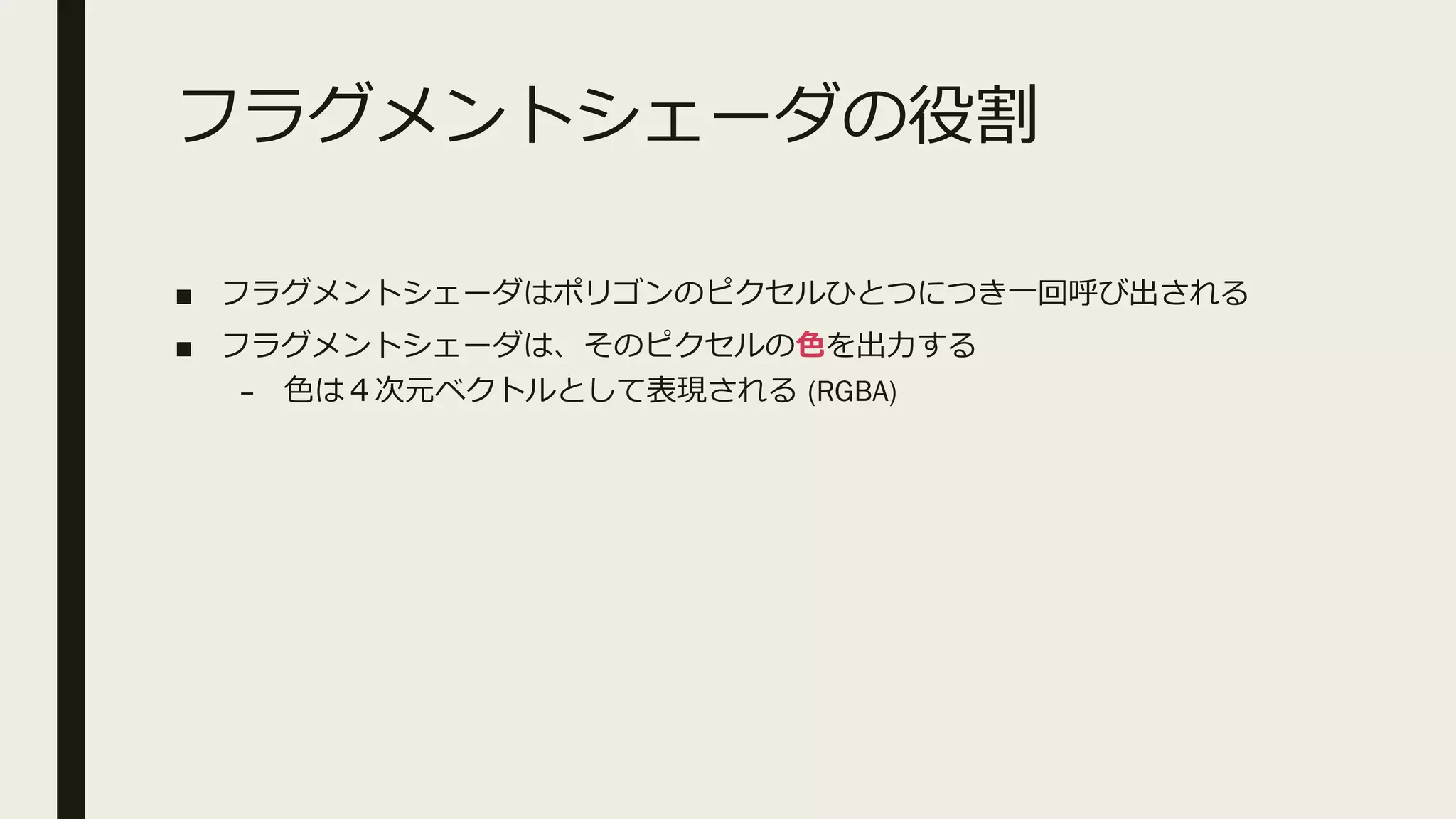

35. フラグメントシェーダの役割
■ フラグメントシェーダはポリゴンのピクセルひとつにつき一回呼び出される
■ フラグメントシェーダは、そのピクセルの色を出力する
– 色は４次元ベクトルとして表現される (RGBA)

36. シェーダのプロパティ

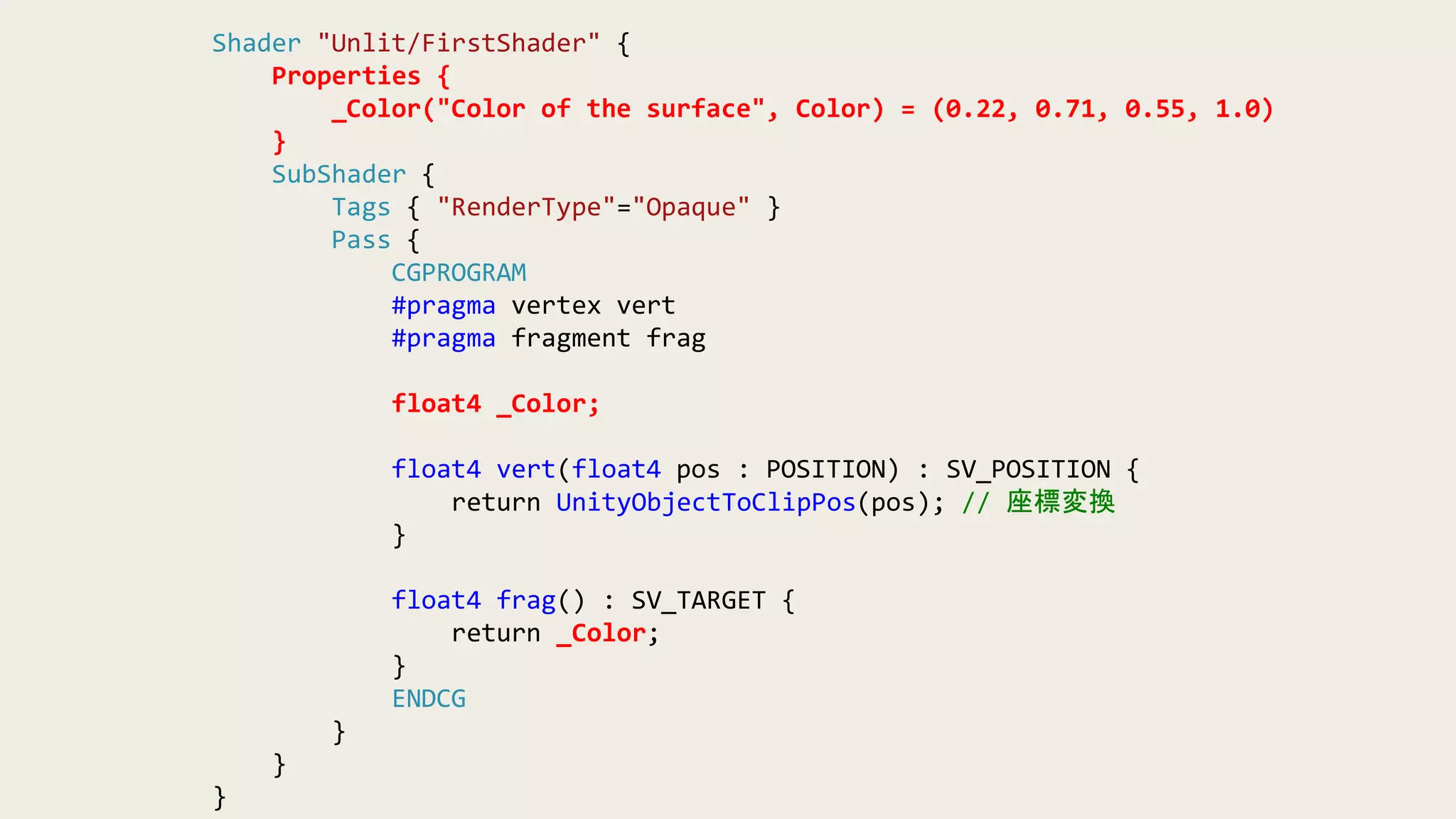

37. Shader "Unlit/FirstShader" {
Properties {
_Color("Color of the surface", Color) = (0.22, 0.71, 0.55, 1.0)
}
SubShader {
Tags { "RenderType"="Opaque" }
Pass {
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
float4 _Color;
float4 vert(float4 pos : POSITION) : SV_POSITION {
return UnityObjectToClipPos(pos); // 座標変換
}
float4 frag() : SV_TARGET {
return _Color;
}
ENDCG
}
}
}

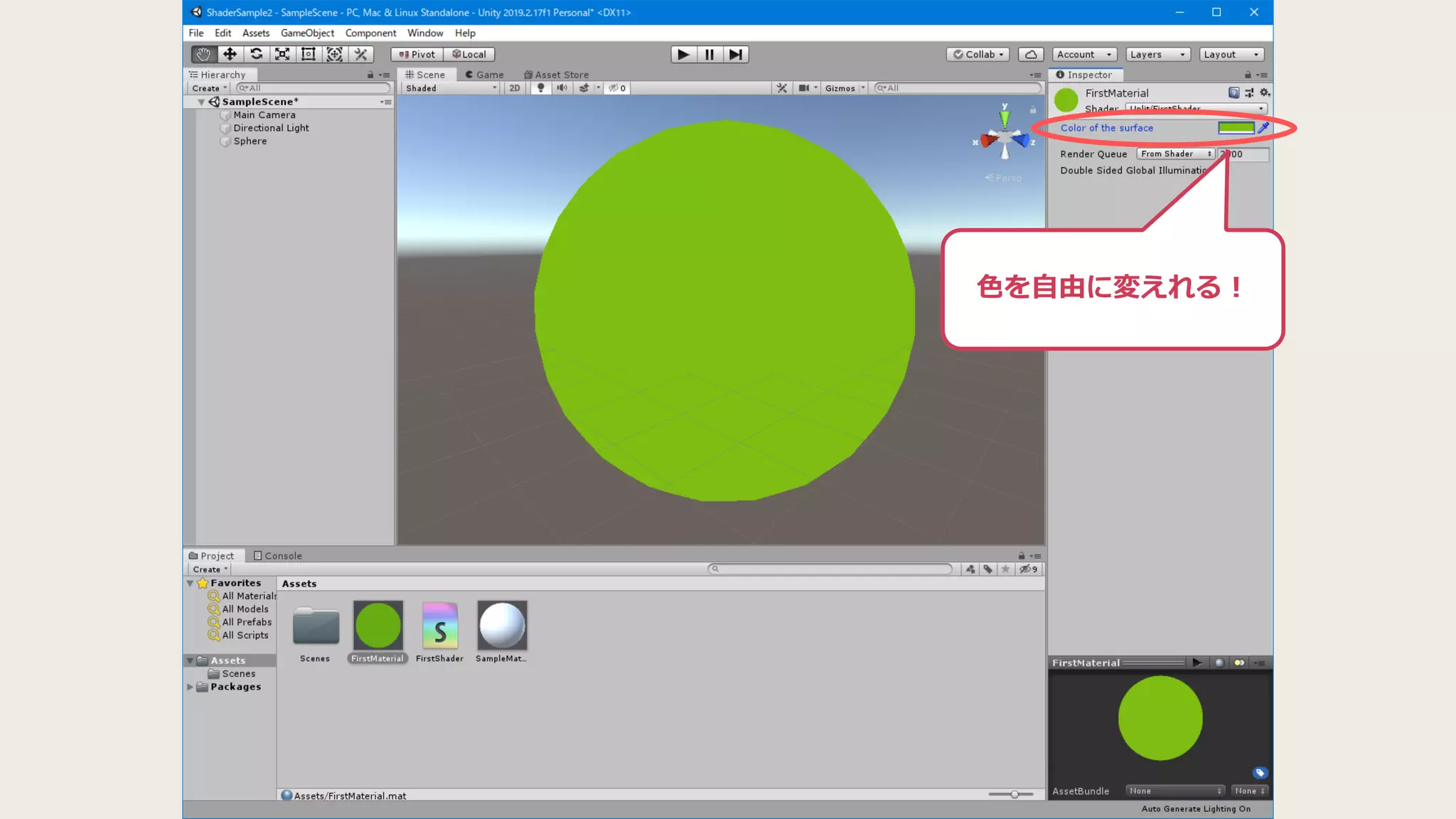

38. 色を自由に変えれる！

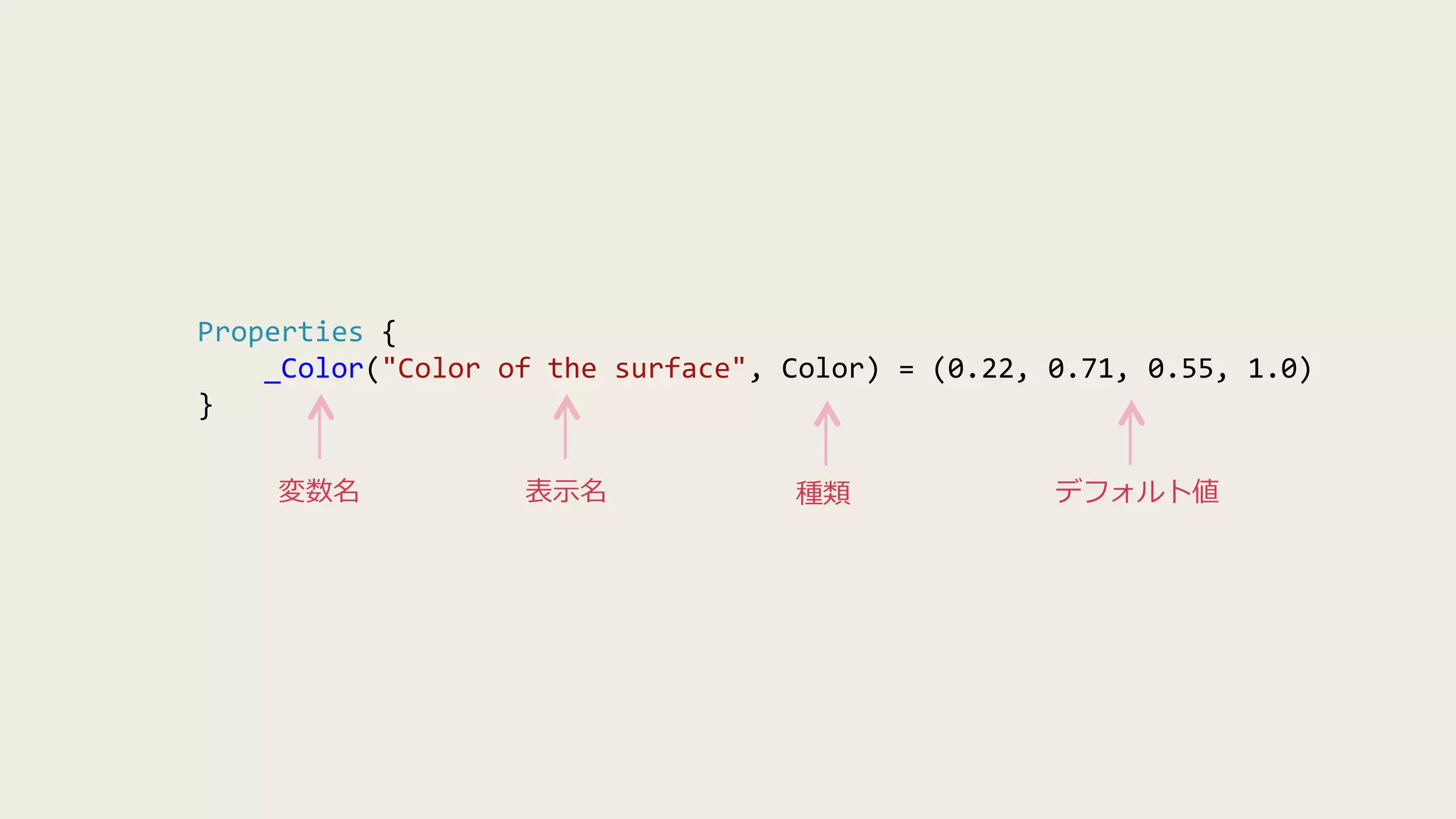

39. Properties {
_Color("Color of the surface", Color) = (0.22, 0.71, 0.55, 1.0)
}
変数名 表示名 種類 デフォルト値

40. 陰影をつける
Lambert Model

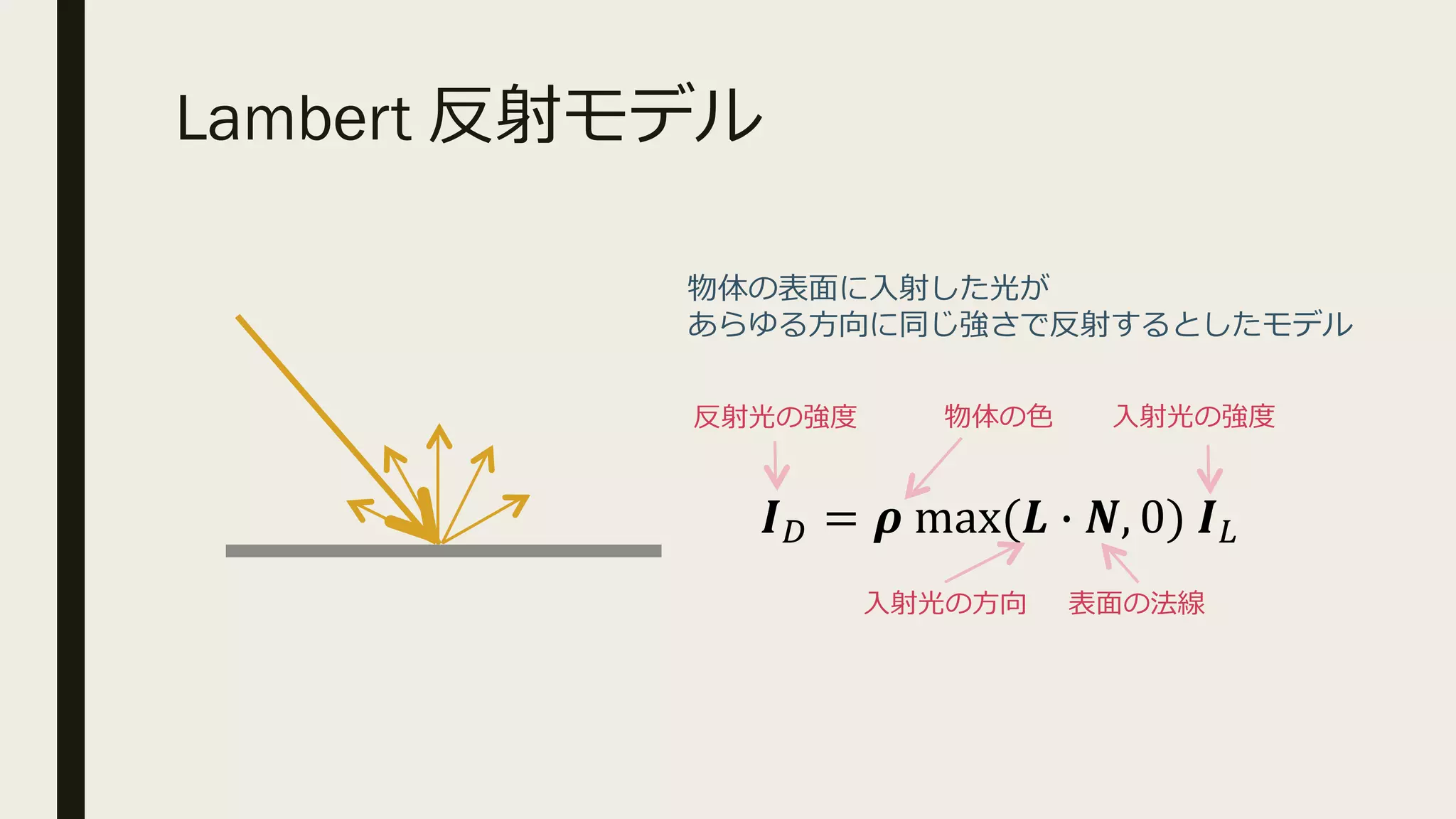

41. Lambert 反射モデル
物体の表面に入射した光が
あらゆる方向に同じ強さで反射するとしたモデル
𝑰 𝐷 = 𝝆 max(𝑳 ∙ 𝑵, 0) 𝑰 𝐿
入射光の強度物体の色反射光の強度
入射光の方向 表面の法線

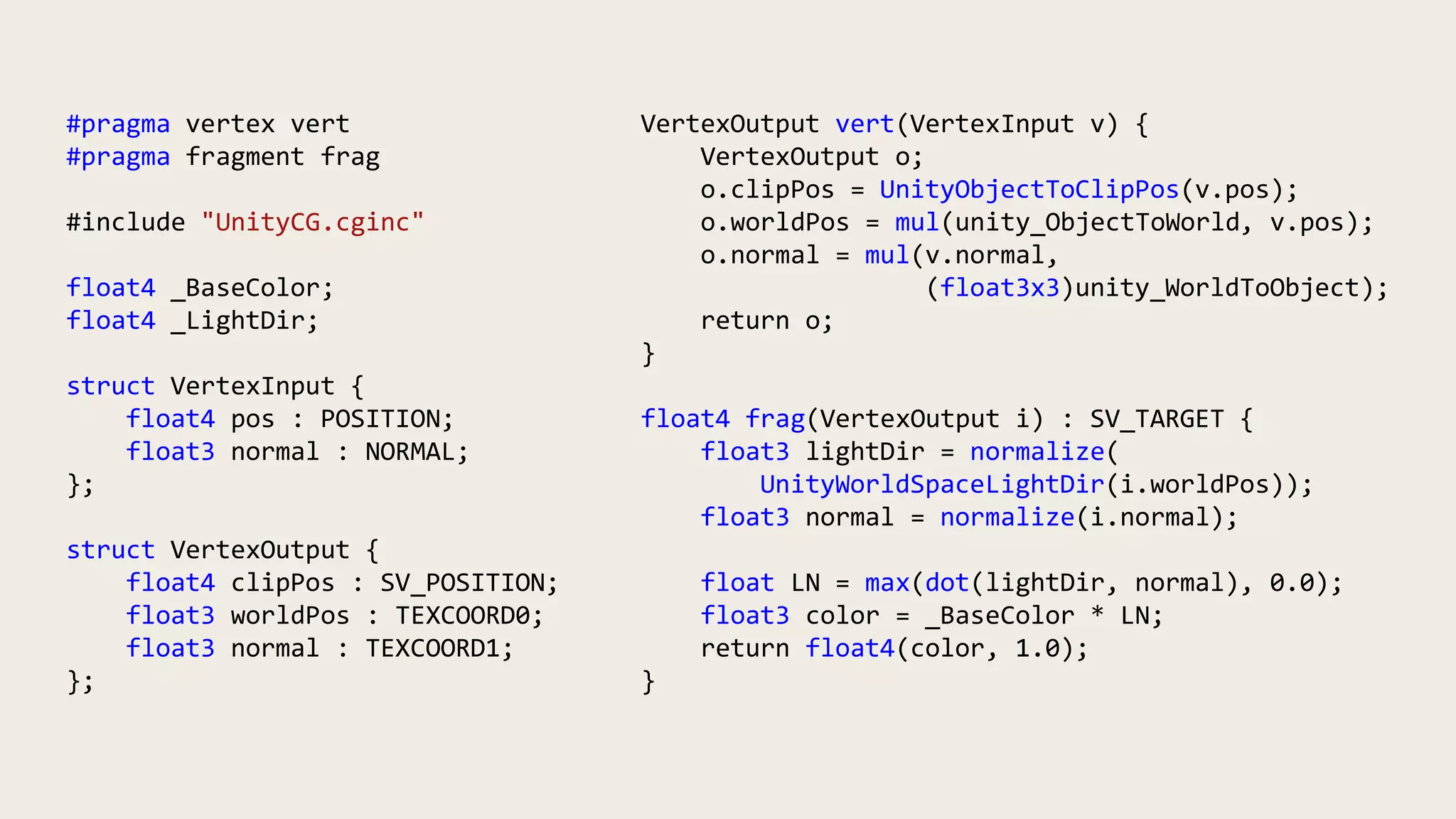

42. #pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
float4 _BaseColor;
float4 _LightDir;
struct VertexInput {
float4 pos : POSITION;
float3 normal : NORMAL;
};
struct VertexOutput {
float4 clipPos : SV_POSITION;
float3 worldPos : TEXCOORD0;
float3 normal : TEXCOORD1;
};
VertexOutput vert(VertexInput v) {
VertexOutput o;
o.clipPos = UnityObjectToClipPos(v.pos);
o.worldPos = mul(unity_ObjectToWorld, v.pos);
o.normal = mul(v.normal,
(float3x3)unity_WorldToObject);
return o;
}
float4 frag(VertexOutput i) : SV_TARGET {
float3 lightDir = normalize(
UnityWorldSpaceLightDir(i.worldPos));
float3 normal = normalize(i.normal);
float LN = max(dot(lightDir, normal), 0.0);
float3 color = _BaseColor * LN;
return float4(color, 1.0);
}

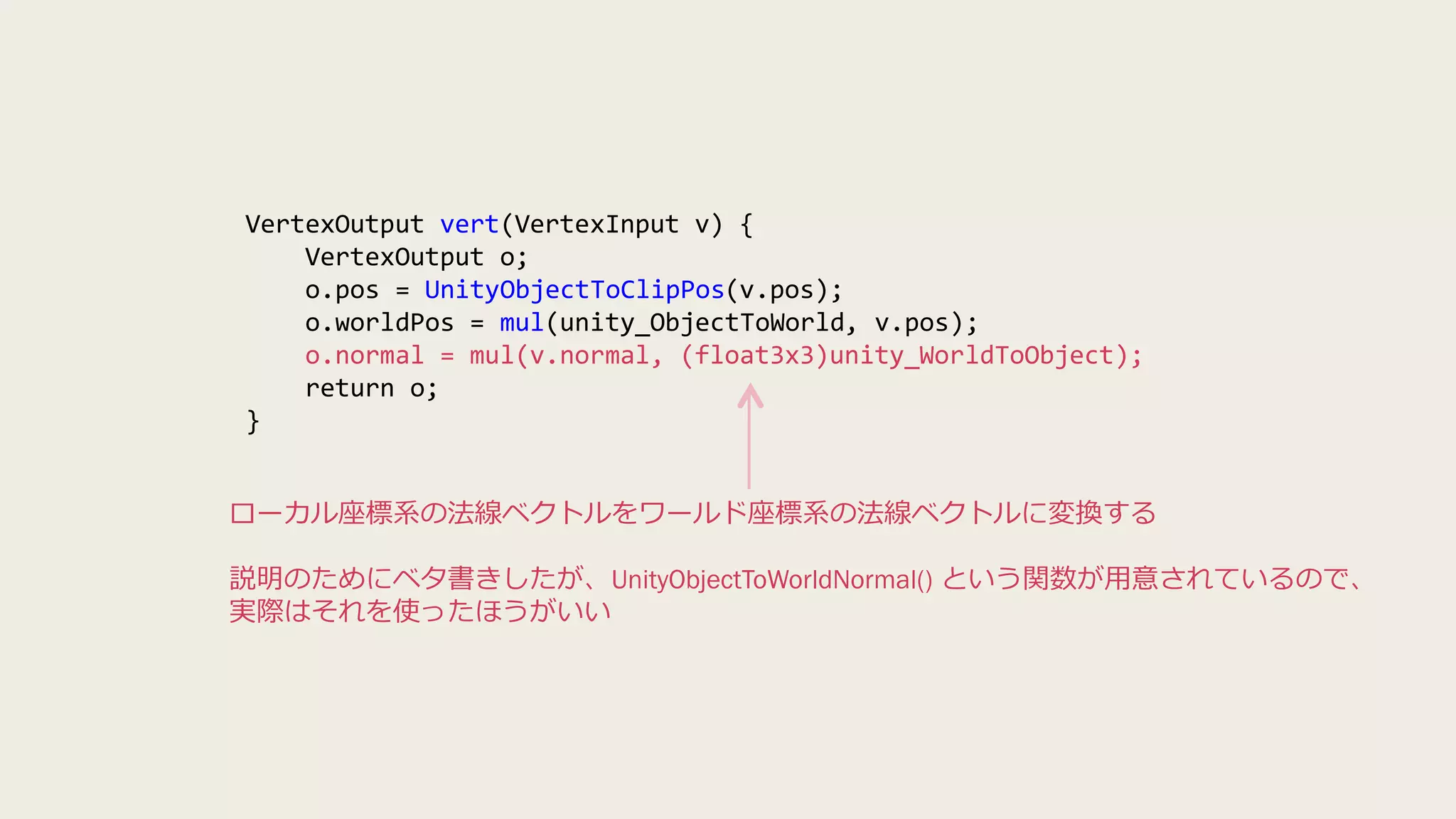

43. VertexOutput vert(VertexInput v) {
VertexOutput o;
o.pos = UnityObjectToClipPos(v.pos);
o.worldPos = mul(unity_ObjectToWorld, v.pos);
o.normal = mul(v.normal, (float3x3)unity_WorldToObject);
return o;
}
ローカル座標系の法線ベクトルをワールド座標系の法線ベクトルに変換する
説明のためにベタ書きしたが、UnityObjectToWorldNormal() という関数が用意されているので、
実際はそれを使ったほうがいい

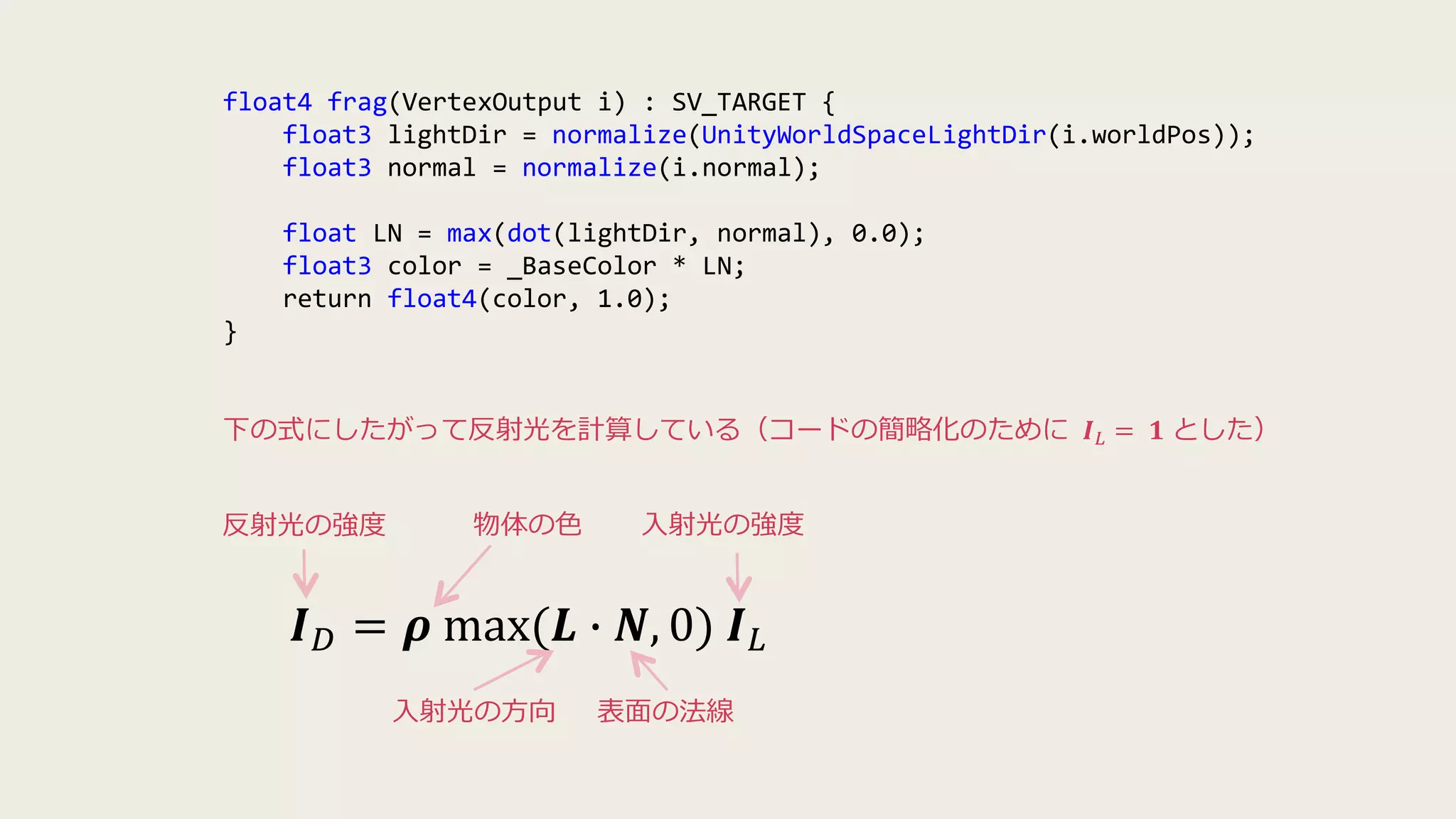

44. float4 frag(VertexOutput i) : SV_TARGET {
float3 lightDir = normalize(UnityWorldSpaceLightDir(i.worldPos));
float3 normal = normalize(i.normal);
float LN = max(dot(lightDir, normal), 0.0);
float3 color = _BaseColor * LN;
return float4(color, 1.0);
}
𝑰 𝐷 = 𝝆 max(𝑳 ∙ 𝑵, 0) 𝑰 𝐿
入射光の強度物体の色反射光の強度
入射光の方向 表面の法線
下の式にしたがって反射光を計算している（コードの簡略化のために 𝑰 𝐿 = 𝟏 とした）

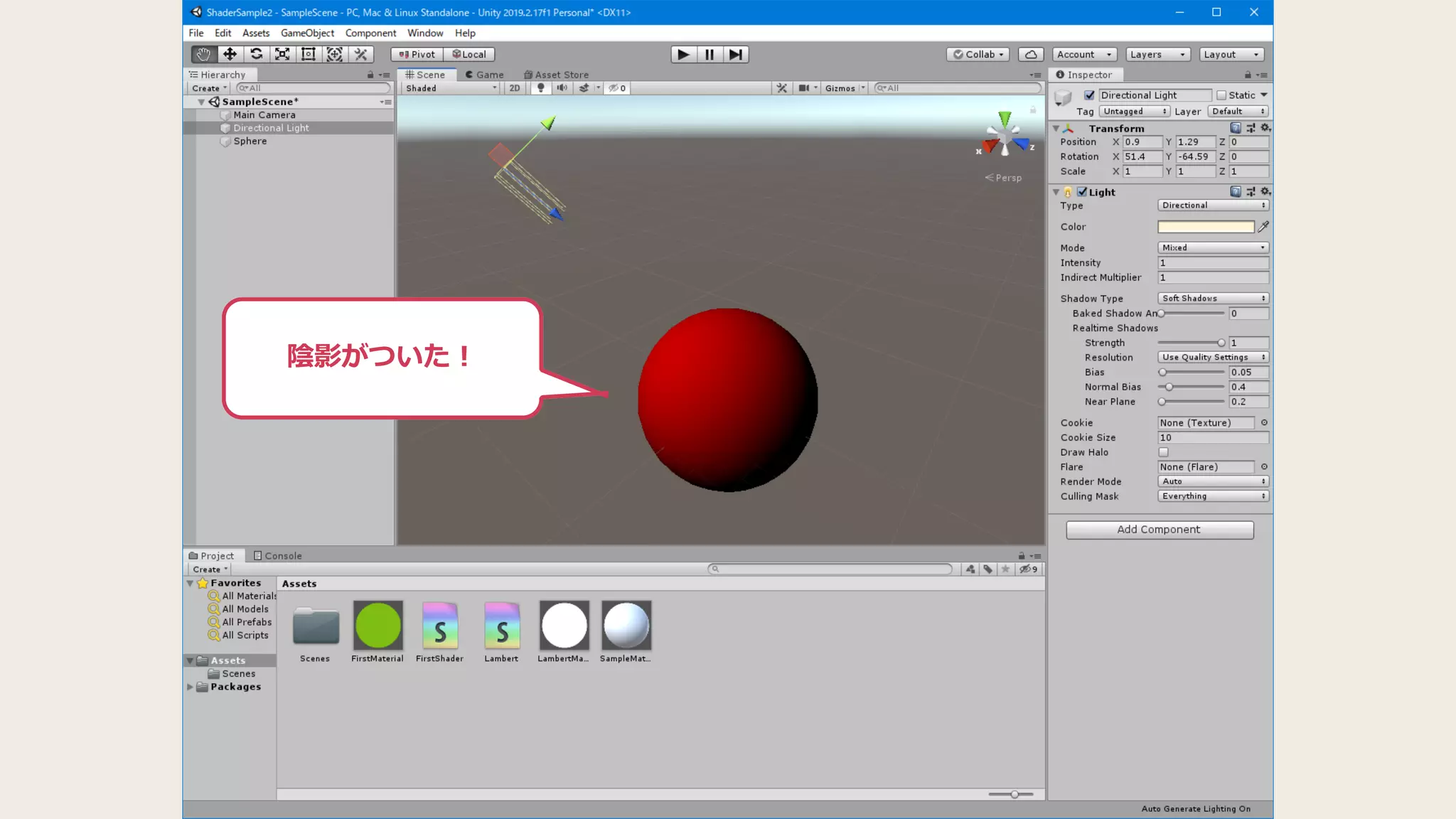

45. 陰影がついた！
