1 elektriske system genereltelektro
- 1. 1. Elektriske system- generelt Side 5

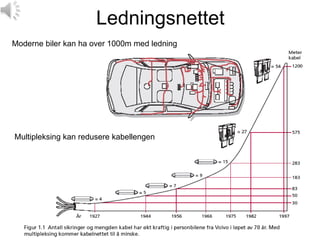

- 2. Ledningsnettet Moderne biler kanha over 1000m med ledning Multipleksing kan redusere kabellengen

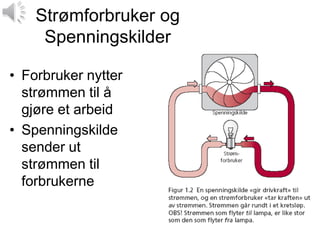

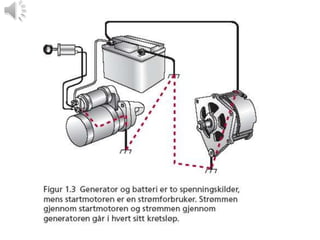

- 4. Strømforbruker og Spenningskilder • Forbruker nytter strømmen til å gjøre et arbeid • Spenningskilde sender ut strømmen til forbrukerne

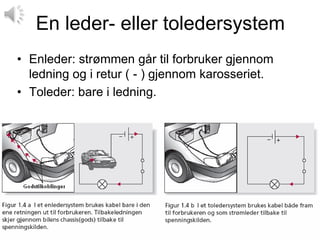

- 6. En leder- ellertoledersystem • Enleder: strømmen går til forbruker gjennom ledning og i retur ( - ) gjennom karosseriet. • Toleder: bare i ledning.

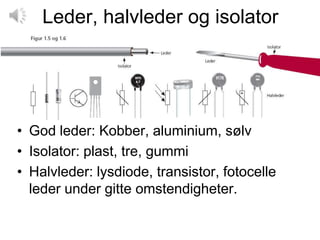

- 7. Leder, halvleder ogisolator • God leder: Kobber, aluminium, sølv • Isolator: plast, tre, gummi • Halvleder: lysdiode, transistor, fotocelle leder under gitte omstendigheter.
- 8.

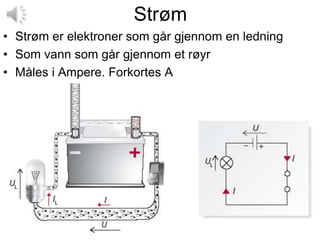

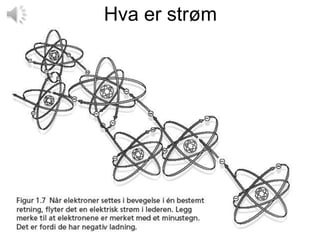

- 9. Strøm • Strøm erelektroner som går gjennom en ledning • Som vann som går gjennom et røyr • Måles i Ampere. Forkortes A
- 10. Strøm & Spenninger to forskjellige ting!!!!!!!!!!!!
- 11.
- 12. Spenning • Spenningen ertrykket som driver elektronene gjennom kretsen. • Som vanntrykk som presser vann gjennom røret. • Spenning måles i Volt (V) • Vi har mange elektroner på minus siden • Når + og – søyla er like store har vi 0V
- 13.

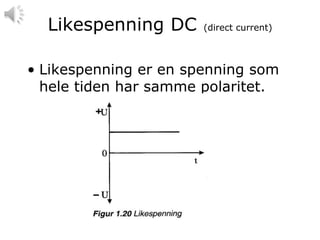

- 14. Likespenning DC (direct current) • Likespenning er en spenning som hele tiden har samme polaritet.
- 15. Vekselspenning AC (Alternating current) • Vekselspenning er en spenning som hele tiden periodisk skifter størrelse og retning. • Det vil si at spenningen skifter mellom negativ og positiv polaritet. Hz er hvor mange av disse i ett sekund. Fra 0 til + - og til 0 kalles en periode

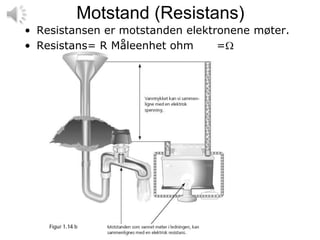

- 16. Motstand (Resistans) • Resistansener motstanden elektronene møter. • Resistans= R Måleenhet ohm =
- 17. Resistivitet • Er etmål på ledeevnen til et materialet • Hvor mye motstand en ledning har er avhengig av: • Resistiviteten • Tykkelsen • Lengden

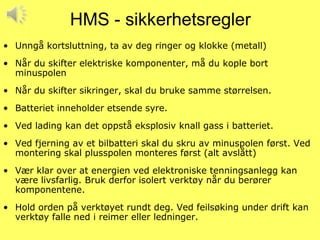

- 18. HMS - sikkerhetsregler •Unngå kortsluttning, ta av deg ringer og klokke (metall) • Når du skifter elektriske komponenter, må du kople bort minuspolen • Når du skifter sikringer, skal du bruke samme størrelsen. • Batteriet inneholder etsende syre. • Ved lading kan det oppstå eksplosiv knall gass i batteriet. • Ved fjerning av et bilbatteri skal du skru av minuspolen først. Ved montering skal plusspolen monteres først (alt avslått) • Vær klar over at energien ved elektroniske tenningsanlegg kan være livsfarlig. Bruk derfor isolert verktøy når du berører komponentene. • Hold orden på verktøyet rundt deg. Ved feilsøking under drift kan verktøy falle ned i reimer eller ledninger.
- 19. Ohms lov • U=R*I • U= Spenning V • R= Motstand Ohm • I= Strøm A

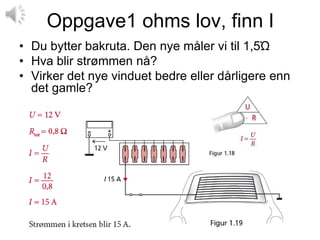

- 20. Oppgave1 ohms lov,finn I • Du bytter bakruta. Den nye måler vi til 1,5Ώ • Hva blir strømmen nå? • Virker det nye vinduet bedre eller dårligere enn det gamle?

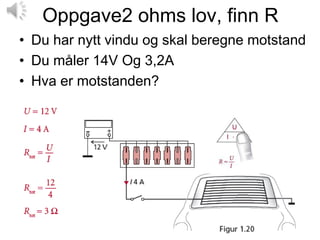

- 21. Oppgave2 ohms lov,finn R • Du har nytt vindu og skal beregne motstand • Du måler 14V Og 3,2A • Hva er motstanden?

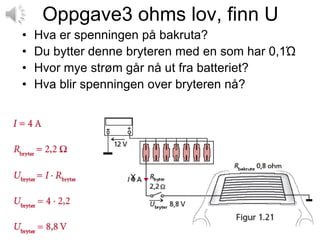

- 22. Oppgave3 ohms lov,finn U • Hva er spenningen på bakruta? • Du bytter denne bryteren med en som har 0,1Ώ • Hvor mye strøm går nå ut fra batteriet? • Hva blir spenningen over bryteren nå? X
- 23. Oppgaver ohms lov 1. Hovedlysene på en bil med 14 volt batterispenning. Den trekker 8 ampere hvor stor er resistansen? 2. Varmetrådene i bak vindu trekker 13A, spenningen er 14V hvor stor er motstanden i varmetråden? 3. Varme i sete har en motstan på 2Ώ. System spenningen er 14V. Hvor mye strøm går det til sete. 4. Et oppvarmet speil har en motstand på 6,5Ώ. Strømmen til det er 2A Hva er spenningen 5. På motsatt side er strømmen kun 1A hva er spenningen der? Hva kan være grunne til det? 6. Spenningen på batteriet er 11V når starteren skinner spenningen på starteren er 8V dette kalles spenningsfall. Starteren trekker 80A. Hvor mye motstand er det mellom starter og batteri? • Les side 18-19 og halve 20
- 24. P Effekt måles i Watt • P=U*I
- 25. Rekne oppgaver 1. Enbil har en batterispenning på 14V med motoren i gang, Varmetrådene i bakvindu trekker 23A hvor stor er motstanden i varmetråden? 2. En motor for elektriske vinduer i samme bilen bruke 300W hvor mye strøm trekker den? 3. En bil har et nytt batteri på 60Ah lyset i bagasjerommet står alltid på og er trekker 0,3A. Viss batteriet er full ladet hvor lenge kan bilen stå før batteriet er tomt? 4. Dynamoen på en bil gir 14,5V batteriet er helt utladet så du måler at den gir 50A Kor mange watt er dynamoen? 5. En viftemotor til varmeapparatet har en motstand på trinn 3/3 på 0.56 Spenninger er 14V Hvor stor strøm trekker den? 6. På trinn 2/3 blir det satt inn en ekstra motstand på 1 Hva blir strømmen nå? 7. På trinn 1/3 Auker motstanden med 1 til. Hva blir strømmen nå? 8. Beregn effekten til motoren på alle trinnene?
- 26.

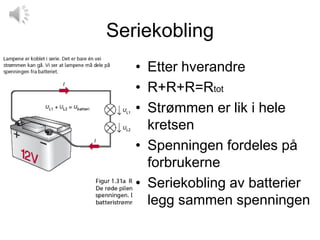

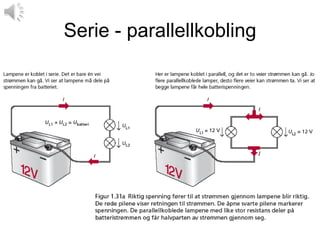

- 27. Seriekobling • Etter hverandre • R+R+R=Rtot • Strømmen er lik i hele kretsen • Spenningen fordeles på forbrukerne • Seriekobling av batterier legg sammen spenningen
- 28. Parallellkobling • Ved siden av hverandre • Lik spenning • Strømmen fordeles på forbrukerne • R1*R2=Rtot R1+R2 • Ved parallell kobling av batterier er spenningen lik men kapasiteten øker.

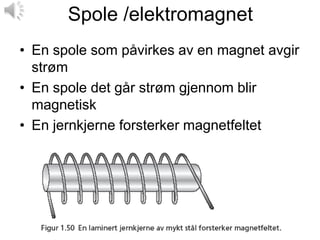

- 29. Spole /elektromagnet • Enspole som påvirkes av en magnet avgir strøm • En spole det går strøm gjennom blir magnetisk • En jernkjerne forsterker magnetfeltet

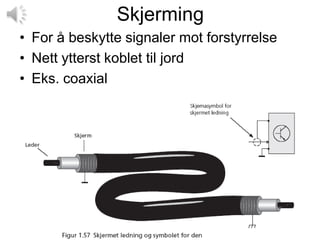

- 30. Skjerming • For åbeskytte signaler mot forstyrrelse • Nett ytterst koblet til jord • Eks. coaxial
- 31. Induksjon • Når etmagnetfelt påvirker en spole lages en strøm i spolen. • Dette kalles induksjon

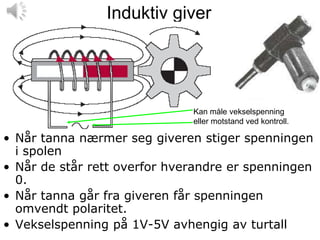

- 32. Induktiv giver Kan måle vekselspenning eller motstand ved kontroll. • Når tanna nærmer seg giveren stiger spenningen i spolen • Når de står rett overfor hverandre er spenningen 0. • Når tanna går fra giveren får spenningen omvendt polaritet. • Vekselspenning på 1V-5V avhengig av turtall

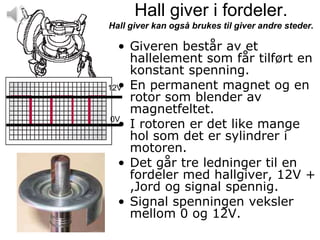

- 33. Hall giver ifordeler. Hall giver kan også brukes til giver andre steder. • Giveren består av et hallelement som får tilført en konstant spenning. 12V En permanent magnet og en • rotor som blender av magnetfeltet. 0V • I rotoren er det like mange hol som det er sylindrer i motoren. • Det går tre ledninger til en fordeler med hallgiver, 12V + ,Jord og signal spennig. • Signal spenningen veksler mellom 0 og 12V.

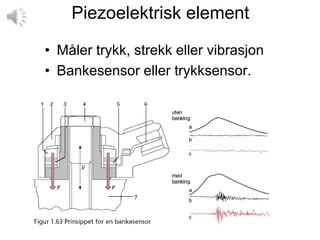

- 34. Piezoelektrisk element • Målertrykk, strekk eller vibrasjon • Bankesensor eller trykksensor.

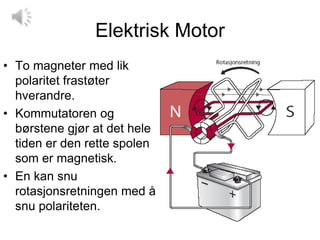

- 35. Elektrisk Motor • Tomagneter med lik polaritet frastøter hverandre. • Kommutatoren og børstene gjør at det hele tiden er den rette spolen som er magnetisk. • En kan snu rotasjonsretningen med å snu polariteten.
