1. 50
ใบปฏิบติงานที่ 10
ั
เรื่อง การสร้างท่อและเกลียว
ขั้นตอนการปฏิบัติงาน

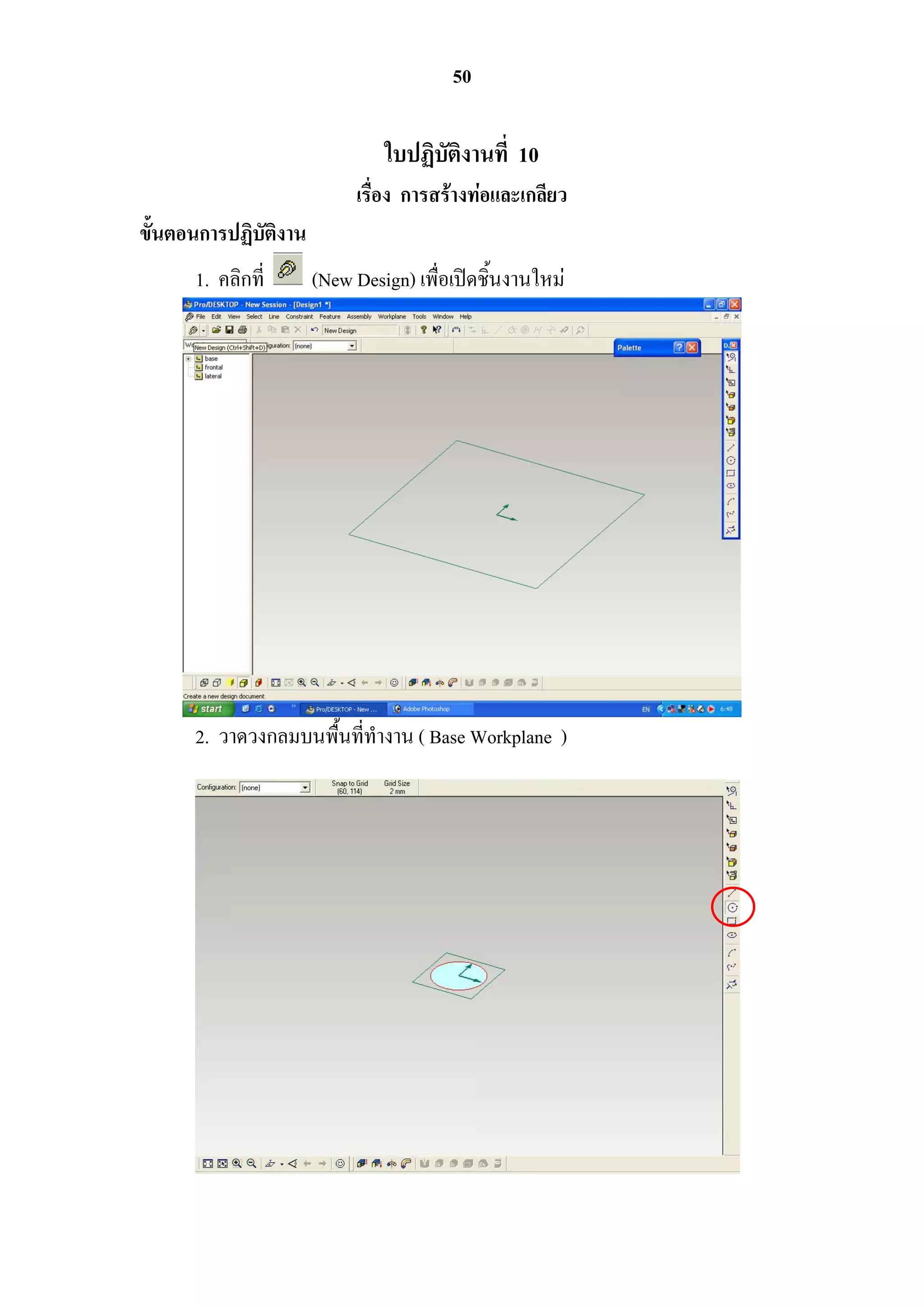

1. คลิกที่ (New Design) เพื่อเปิดชิ้นงานใหม่
2. วาดวงกลมบนพื้นที่ทางาน ( Base Workplane )

2. 51
3. คลิกเมาส์ที่ Frontal หรือ Lateral จะเห็นมีกรอบสี่เหลี่ยมแสดงพื้นที่ทางาน
ด้านต่าง ๆ ปรากฏขึ้น ให้คลิกเมาส์ขวาที่หน้างาน เลือกคาสั่ง New Sketch แล้วคลิก
OK
4. เลือกเครื่องมือสร้างเส้นตรง (Straight ) ลากจากจุดศูนย์กลางลงด้านล่าง
ให้เป็นเส้นตั้งฉากโดยกดปุ่ม Shift ค้างไว้ในขณะลากเส้น จากนั้นสร้างเป็นเส้นหักงอ
ประมาณ 1 – 2 ช่วง หรือมากกว่านั้น

3. 52

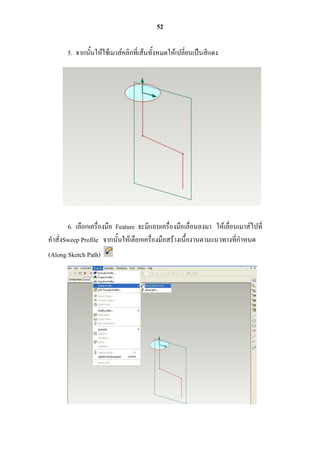

5. จากนั้นให้ใช้เมาส์คลิกที่เส้นทั้งหมดให้เปลี่ยนเป็นสีแดง
6. เลือกเครื่องมือ Feature จะมีแถบเครื่องมือเลื่อนลงมา ให้เลื่อนเมาส์ไปที่
คาสั่งSweep Profile จากนั้นให้เลือกเครื่องมือสร้างเนื้องานตามแนวทางที่กาหนด
(Along Sketch Path)

4. 53

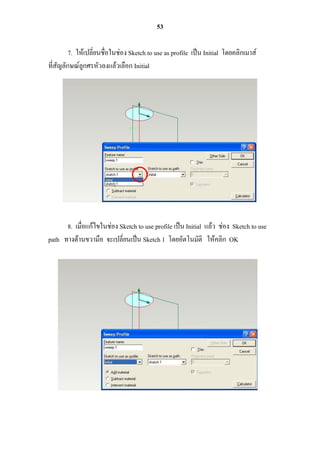

7. ให้เปลี่ยนชื่อในช่อง Sketch to use as profile เป็น Initial โดยคลิกเมาส์
ที่สัญลักษณ์ลูกศรหัวลงแล้วเลือก Initial
8. เมื่อแก้ไขในช่อง Sketch to use profile เป็น Initial แล้ว ช่อง Sketch to use
path ทางด้านขวามือ จะเปลี่ยนเป็น Sketch 1 โดยอัตโนมัติ ให้คลิก OK

5. 54

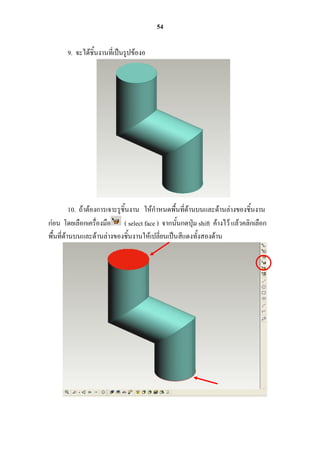

9. จะได้ชิ้นงานที่เป็นรูปข้องอ
10. ถ้าต้องการเจาะรูชิ้นงาน ให้กาหนดพื้นที่ด้านบนและด้านล่างของชิ้นงาน
ก่อน โดยเลือกเครื่องมือ ( select face ) จากนั้นกดปุ่ม shift ค้างไว้ แล้วคลิกเลือก
พื้นที่ด้านบนและด้านล่างของชิ้นงานให้เปลี่ยนเป็นสีแดงทั้งสองด้าน

6. 55

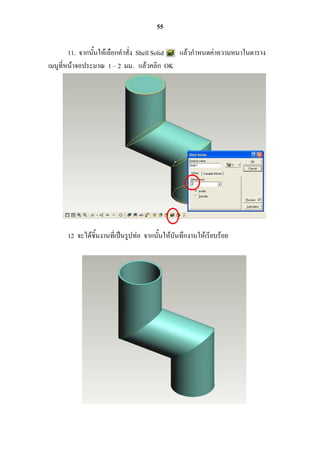

11. จากนั้นให้เลือกคาสั่ง Shell Solid แล้วกาหนดค่าความหนาในตาราง
เมนูที่หน้าจอประมาณ 1 – 2 มม. แล้วคลิก OK
12 จะได้ชิ้นงานที่เป็นรูปท่อ จากนั้นให้บันทึกงานให้เรียบร้อย
