ใบปฏิบติงานที่ 18
ั
เรื่อง การสร้างชิ้นงานรูปทรงเกียร์อย่างง่าย
ขั้นตอนการปฏิบัติงาน

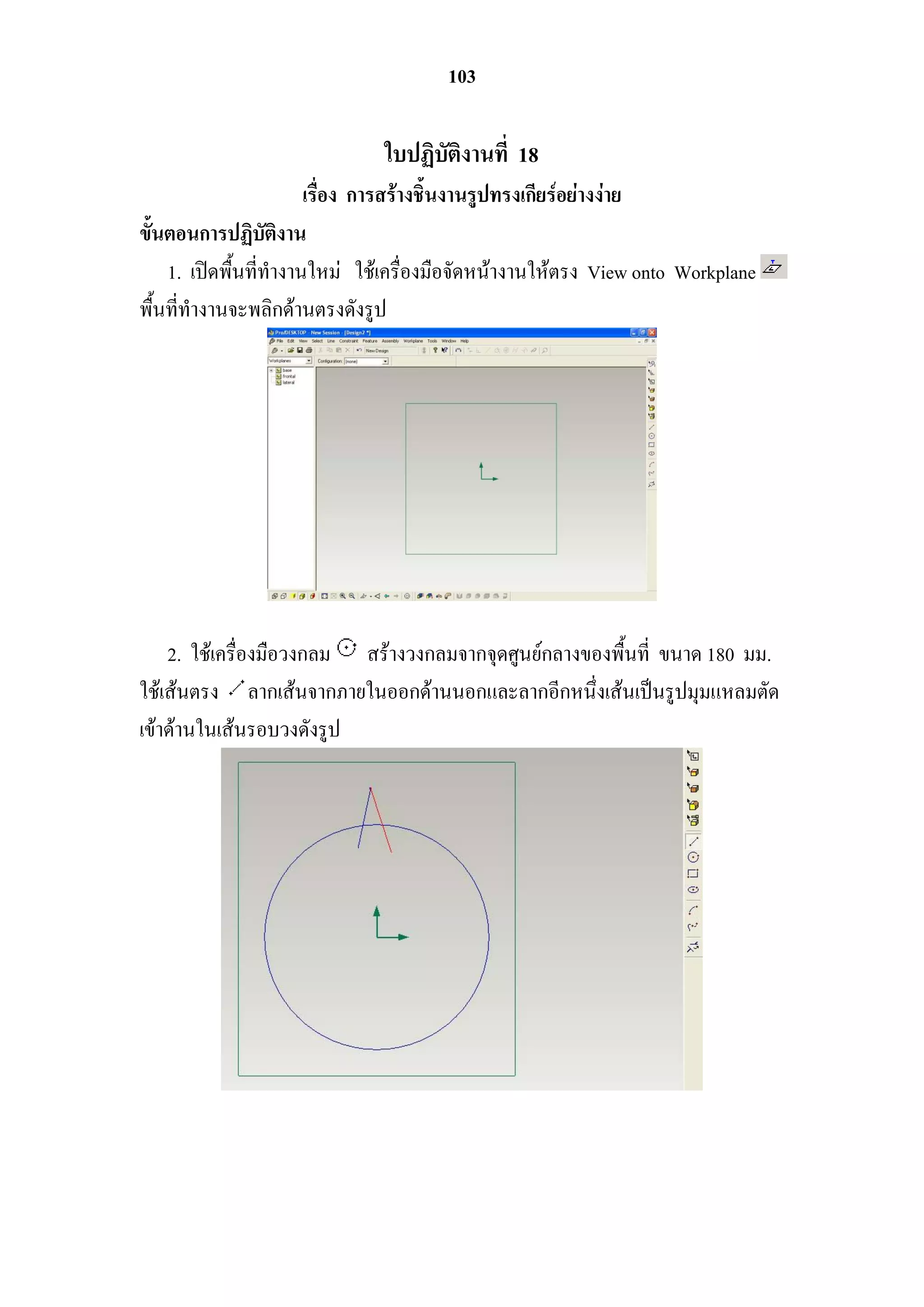

1. เปิดพื้นที่ทำงำนใหม่ ใช้เครื่องมือจัดหน้ำงำนให้ตรง View onto Workplane
พื้นที่ทำงำนจะพลิกด้ำนตรงดังรูป
2. ใช้เครื่องมือวงกลม สร้ำงวงกลมจำกจุดศูนย์กลำงของพื้นที่ ขนำด 180 มม.
ใช้เส้นตรง ลำกเส้นจำกภำยในออกด้ำนนอกและลำกอีกหนึ่งเส้นเป็นรูปมุมแหลมตัด
เข้ำด้ำนในเส้นรอบวงดังรูป

2. 104

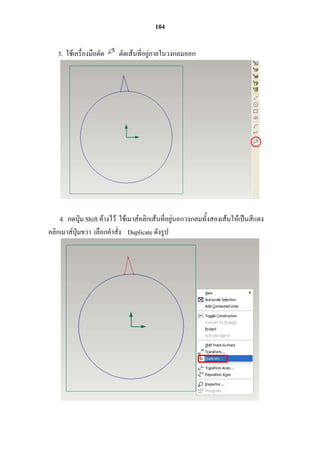

3. ใช้เครื่องมือตัด ตัดเส้นที่อยู่ภำยในวงกลมออก
4. กดปุ่ม Shift ค้ำงไว้ ใช้เมำส์คลิกเส้นที่อยู่นอกวงกลมทั้งสองเส้นให้เป็นสีแดง
คลิกเมำส์ปุ่มขวำ เลือกคำสั่ง Duplicate ดังรูป

3. 105

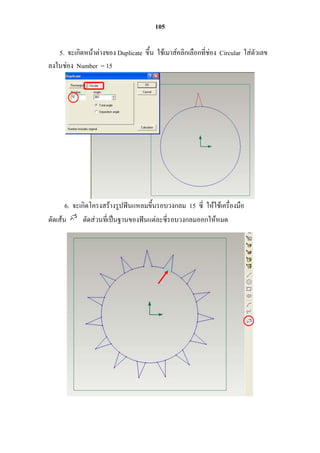

5. จะเกิดหน้ำต่ำงของ Duplicate ขึ้น ใช้เมำส์คลิกเลือกที่ช่อง Circular ใส่ตัวเลข
ลงในช่อง Number = 15
6. จะเกิดโครงสร้ำงรูปฟันแหลมขึ้นรอบวงกลม 15 ซี่ ให้ใช้เครื่องมือ
ตัดเส้น ตัดส่วนที่เป็นฐำนของฟันแต่ละซี่รอบวงกลมออกให้หมด

4. 106

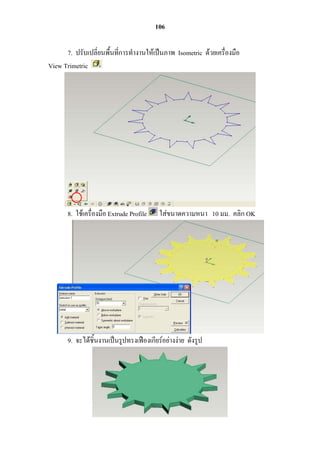

7. ปรับเปลี่ยนพื้นที่กำรทำงำนให้เป็นภำพ Isometric ด้วยเครื่องมือ
View Trimetric
8. ใช้เครื่องมือ Extrude Profile ใส่ขนำดควำมหนำ 10 มม. คลิก OK
9. จะได้ชิ้นงำนเป็นรูปทรงเฟืองเกียร์อย่ำงง่ำย ดังรูป
