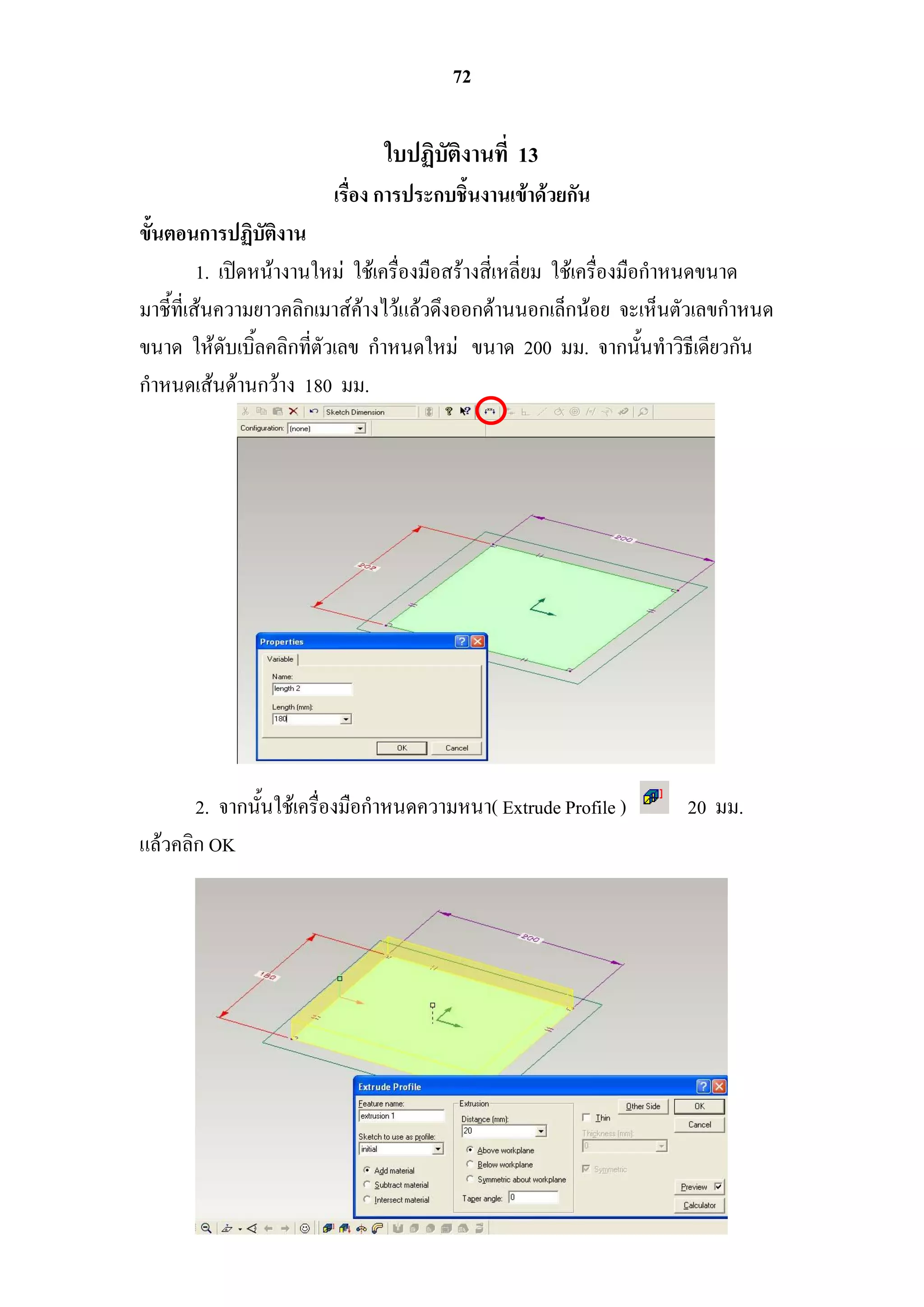

ใบปฏิบติงานที่ 13
ั
เรื่อง การประกบชิ้นงานเข้าด้วยกัน
ขั้นตอนการปฏิบัติงาน
1. เปิดหน้างานใหม่ ใช้เครื่องมือสร้างสี่เหลี่ยม ใช้เครื่องมือกาหนดขนาด
มาชี้ที่เส้นความยาวคลิกเมาส์ค้างไว้แล้วดึงออกด้านนอกเล็กน้อย จะเห็นตัวเลขกาหนด
ขนาด ให้ดับเบิ้ลคลิกที่ตัวเลข กาหนดใหม่ ขนาด 200 มม. จากนั้นทาวิธีเดียวกัน
กาหนดเส้นด้านกว้าง 180 มม.
2. จากนั้นใช้เครื่องมือกาหนดความหนา( Extrude Profile ) 20 มม.
แล้วคลิก OK

2. 73

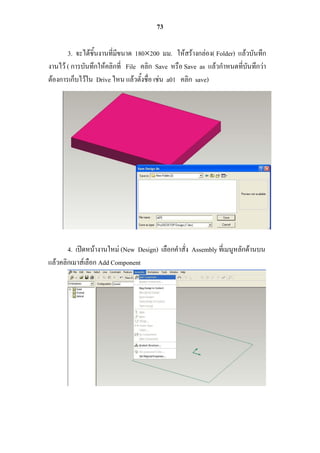

3. จะได้ชิ้นงานที่มีขนาด 180200 มม. ให้สร้างกล่อง( Folder) แล้วบันทึก
งานไว้ ( การบันทึกให้คลิกที่ File คลิก Save หรือ Save as แล้วกาหนดที่บันทึกว่า
ต้องการเก็บไว้ใน Drive ไหน แล้วตั้งชื่อ เช่น a01 คลิก save)
4. เปิดหน้างานใหม่ (New Design) เลือกคาสั่ง Assembly ที่เมนูหลักด้านบน
แล้วคลิกเมาส์เลือก Add Component

3. 74

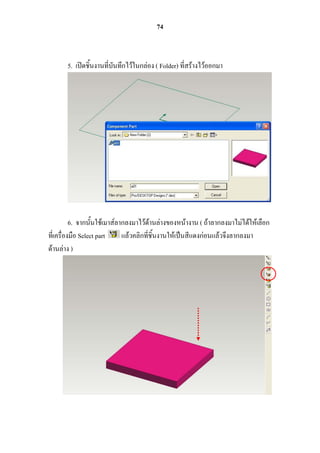

5. เปิดชิ้นงานที่บันทึกไว้ในกล่อง ( Folder) ที่สร้างไว้ออกมา
6. จากนั้นใช้เมาส์ลากลงมาไว้ด้านล่างของหน้างาน ( ถ้าลากลงมาไม่ได้ให้เลือก
ที่เครื่องมือ Select part แล้วคลิกที่ชิ้นงานให้เป็นสีแดงก่อนแล้วจึงลากลงมา
ด้านล่าง )

4. 75

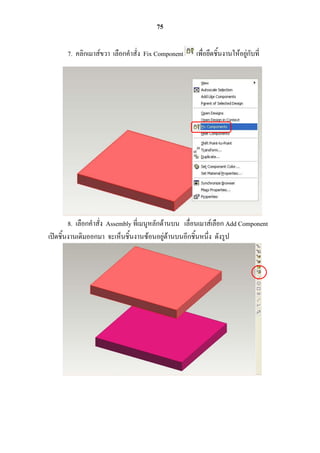

7. คลิกเมาส์ขวา เลือกคาสั่ง Fix Component เพื่อยึดชิ้นงานให้อยู่กับที่
8. เลือกคาสั่ง Assembly ที่เมนูหลักด้านบน เลื่อนเมาส์เลือก Add Component
เปิดชิ้นงานเดิมออกมา จะเห็นชิ้นงานซ้อนอยู่ด้านบนอีกชิ้นหนึ่ง ดังรูป

5. 76

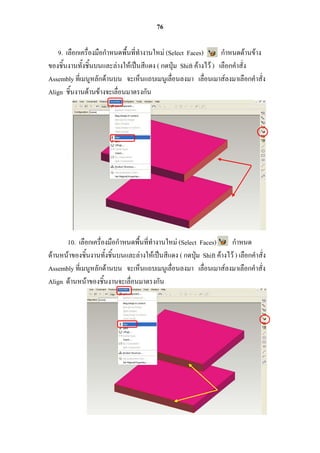

9. เลือกเครื่องมือกาหนดพื้นที่ทางานใหม่ (Select Faces) กาหนดด้านข้าง
ของชิ้นงานทั้งชิ้นบนและล่างให้เป็นสีแดง ( กดปุ่ม Shift ค้างไว้ ) เลือกคาสั่ง
Assembly ที่เมนูหลักด้านบน จะเห็นแถบเมนูเลื่อนลงมา เลื่อนเมาส์ลงมาเลือกคาสั่ง
Align ชิ้นงานด้านข้างจะเลื่อนมาตรงกัน
10. เลือกเครื่องมือกาหนดพื้นที่ทางานใหม่ (Select Faces) กาหนด
ด้านหน้าของชิ้นงานทั้งชิ้นบนและล่างให้เป็นสีแดง ( กดปุ่ม Shift ค้างไว้ ) เลือกคาสั่ง
Assembly ที่เมนูหลักด้านบน จะเห็นแถบเมนูเลื่อนลงมา เลื่อนเมาส์ลงมาเลือกคาสั่ง
Align ด้านหน้าของชิ้นงานจะเลื่อนมาตรงกัน

6. 77

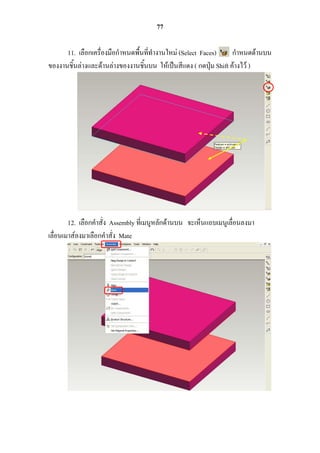

11. เลือกเครื่องมือกาหนดพื้นที่ทางานใหม่ (Select Faces) กาหนดด้านบน
ของงานชิ้นล่างและด้านล่างของงานชิ้นบน ให้เป็นสีแดง ( กดปุ่ม Shift ค้างไว้ )
12. เลือกคาสั่ง Assembly ที่เมนูหลักด้านบน จะเห็นแถบเมนูเลื่อนลงมา
เลื่อนเมาส์ลงมาเลือกคาสั่ง Mate

7. 78

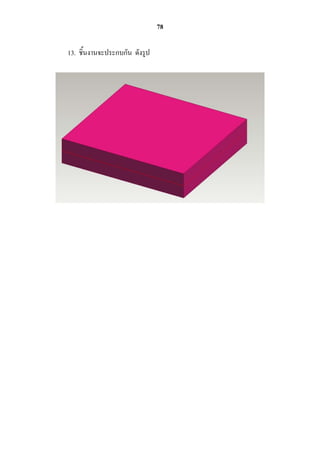

13. ชิ้นงานจะประกบกัน ดังรูป
