ใบปฏิบัติงานที่ 9 1
- 1. 46
ใบปฏิบติงานที่ 9
ั
เรื่อง การสร้างท่อและเกลียว
ขั้นตอนการปฏิบัติงาน
1. คลิกที่ เพื่อเปิดชิ้นงานใหม่ (New Design)
2. ใช้เครื่องมือสร้างรูปสี่เหลี่ยม ( Rectangle ) สร้างสี่เหลี่ยมผืนผ้า
บนหน้าชิ้นงาน คลิกเมาส์ขวา คลิก New Sketch คลิก OK
- 2. 47
3. สร้างวงกลม ( Circle ) ตรงจุดเริ่มต้น โดยกดปุ่ม Shift (ได้วงกลมจริง ๆ )
4. ใช้เครื่องมือ ลากเส้นตรงจากด้านกว้างของรูปสี่เหลี่ยมที่สร้างขึ้นกาหนดให้ห่าง
จากวงกลมที่สร้างไว้ก่อนหน้านี้เล็กน้อย ลากยาวเฉียงขึ้นไปด้านบน คลิกเมาส์ขวา
เลือกคาสั่ง Toggle Construction
- 3. 48
5. เส้นตรงที่สร้างขึ้นจะเปลี่ยนเป็นเส้นประ

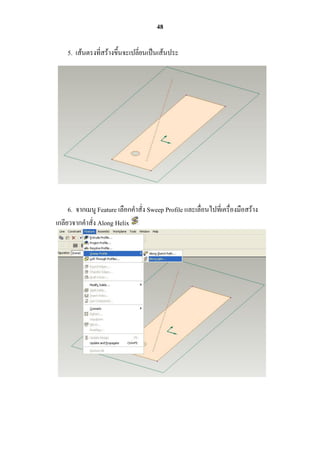

6. จากเมนู Feature เลือกคาสั่ง Sweep Profile และเลื่อนไปที่เครื่องมือสร้าง
เกลียวจากคาสั่ง Along Helix
- 4. 49
7. ใส่ระยะห่างระหว่างเกลียวที่ต้องการในช่อง Pitch (mm) แล้วคลิก OK
( ข้อสังเกต ระยะห่างระหว่างเกลียวที่สร้างจะต้องมีขนาดยาวพอที่จะหมุนวนแกนกลาง
จากด้านหนึ่งสู่ด้านหนึ่ง หากมีระยะแคบเกินไป จะสร้างไม่ได้ เพราะเกลียวจะขบกัน
ต้องปรับให้ระยะห่างของเกลียวให้กว้างขึ้น )
8. จะได้ชิ้นงานรูปทรงเกลียวดังรูป
