x86-64/Linuxに独自メモリ空間を勝手増設

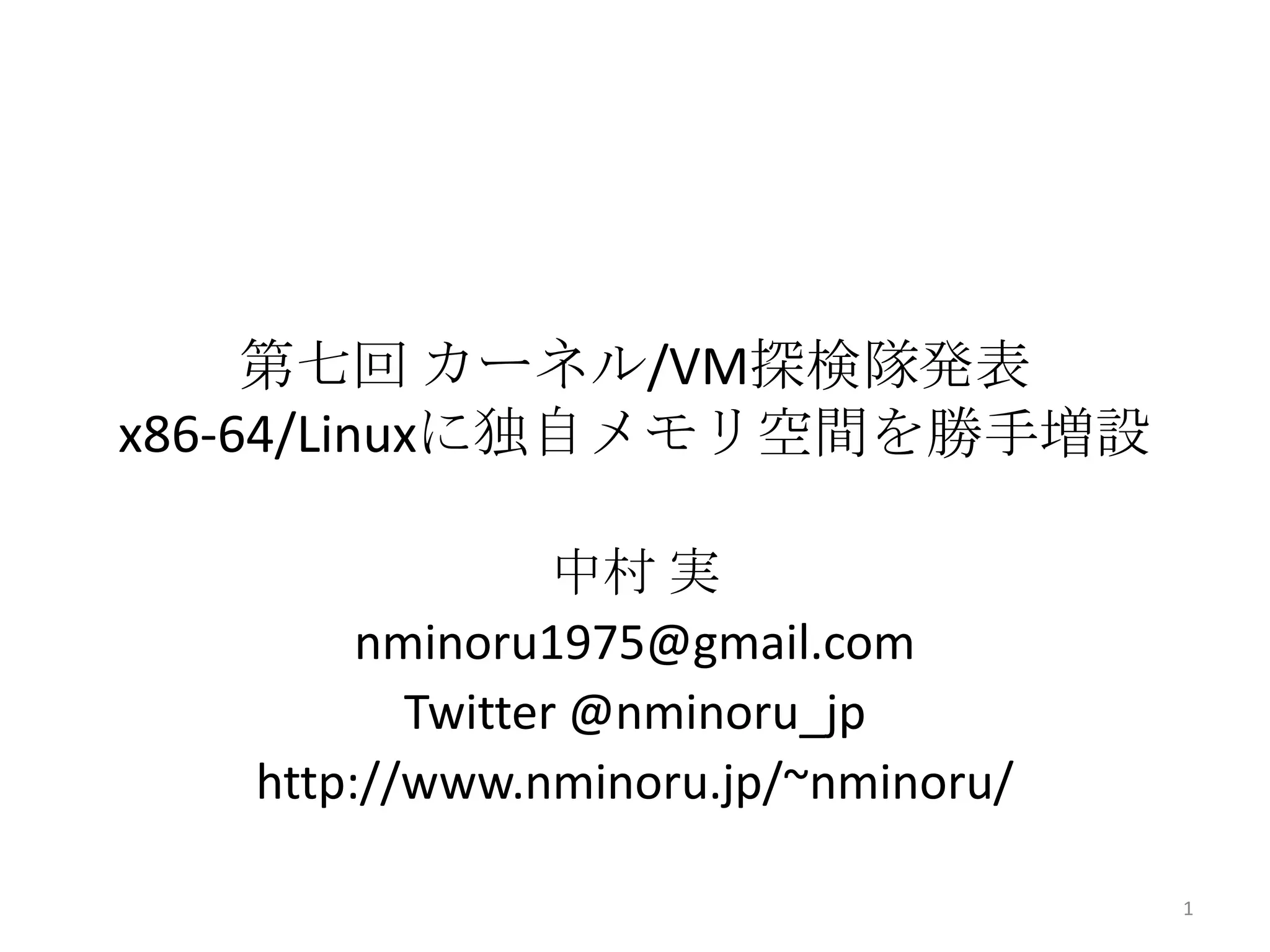

- 1. 第七回 カーネル/VM探検隊発表 x86-64/Linuxに独自メモリ空間を勝手増設 中村 実 nminoru1975@gmail.com Twitter @nminoru_jp http://www.nminoru.jp/~nminoru/ 1
- 2. 自己紹介 • 某電機メーカーのサラリーマンです。 • 01～05Java VM • 06～10 メインフレームのソフトエミュ レータ • 11 ファイルシステム 2
- 3. エミュレータを高速化するに は？ • ゲストとホストでCPUが異なる計算機を想 定 – ARM、MIPS、SPARC、Alphaをx86-64上で実行 • ゲストの仮想メモリがネック – ソフトウェアでエミュレーションすると絶対 的に遅い – ホストのMMUを使ってゲストのメモリ空間を エミュレーションしましょう。 3
- 4. ホストMMUをどうやって使う か？ • どうすればいい？ 1. OSを自前で作る 2. OSから一部のCPUを切り離して独自処理 3. 既存のOSを改造 このLTではx86-64/Linux上で32ビットCPUを エミュレーションする勝手改造を紹介しま す 4
- 5. オレオレVM • Linux仮想メモリ(VM)中に自分専用のVMを! – https://github.com/nminoru/oleolevm/ x86風の2段のページテーブルを持つCPUを仮定 • 使い方 – /proc/oleolevm を mmap – CPU 命令のインタプリータがロード・ストア – ゲストのTLB ミス・保護違反は SIGSEGV シグナルで通知 Memory Load/Store mmap CPU Interpreter /proc/oleolevm oleolevm SIGSEGV ioctol or syscall 5
- 6. どのように改造するか？ • Hugetlb を参考に(｀・ω・´) • vm_area_structのvm_flagsを勝手に追加 – /include/linux/mm.h #define VM_HUGETLB 0x00400000 #define VM_OLEOLETLB 0x100000000UL • VM_HUGETLBとis_vm_hugetlb_pageを手掛 かりに追加 if (is_vm_hugetlb_page(vma)) return copy_hugetlb_page_range(dst_mm, src_mm, vma); if (is_vm_oleoletlb_page(vma)) return -ENOMEM; 6
- 7. Shadow Page Table(SPT) • ゲストの仮想メモリ空間をホストのページテーブルに 組み込む。 CR3 oleolevm 0x3,000,000 Guest Virt Space PGD Page 512GB 0x2,000,000 PUD 空き4GB 1GB 写像 0x1,000,000 PMD Guest Phy Space 2MB Page PTE gCR3 ST PT 4KB 0x0,000,000 Page 7
- 8. サンプルはここまでで力尽きま した 8
- 9. ゲストCR3を切り替え対応 • ゲストのコンテキストスイッチに応じてSPTの書き換 えが必要 • 毎回破棄するとコスト高なので過去のSPTも保存 – PUDをゲスト仮想空間1つに割り当てると効率がイイ!! CR3 PGD PMD PMD PMD PMD CR3が変更され たら入れ替え PUD PTE PTE PTE PTE 1GB PMD PMD PMD PMD PMD PMD PMD PMD PTE PTE PTE PTE PTE PTE PTE PTE 9
- 10. ゲストモード対応 • ゲストにもuser modeとsupervisormodeがあり アクセス禁止領域が違う • User mode用とsupervisor mode用の空間を分 けてしまえば解決 Guest Virt Space (Supervisor) 空き CPU Interpreter Guest Virt Space (User) 空き Guest Phy Space 10
- 11. JITコンパイラ対応 • 高速化のためのJIT Compilation – Dynamic Binary Translationとも言う • 分岐回数テーブル – 普通はハッシュテーブル Branch Counter Table – オレオレVMならMMUで用意 • 翻訳コードへのlookup table Page カウン タ – これもMMUで用意できる • 翻訳元コードの書込み保護 空き – 書込み保護違反時にカーネル側 Guest Virt Space で翻訳コードの破棄が可能 Page 命令 11
- 12. ゲストデバッグ機能対応 • Watchpoint Debug – 指定したメモリ範囲にアクセスがあったことを検 出 • 問題 – アクセスの補足方法 • x86のdebug registerはエミュは使い辛い • ゲストのwatchpoint範囲をカバーするようにSPTのペー ジにプロテクションを付ける – アドレスの判定 – Watchpointに引っかかったx86命令の再実行方法 12
- 13. アドレス判定 • #PF例外はCR2に例外を起こしたメモリアドレ スを返すが不正確 – movq %rax, [0x0FFE] で #PF がでてもCR2は0x1000に なるかも。 • x86命令をデコードしてアドレスを判定 – struct pt_regsに#PFが起きた時点のレジスタが格納 されている – %ripから16バイトを読み込んで命令をデコード – でもオペコードレベルで400命令以上のデコード が必要 (´；ω；`) 13
- 14. 再実行 • ゲストのLOAD/STOREは#PF例外補足後に再実 行できないとダメ – でもSPTにプロテクションをかけているよ • x86を1命令エミュレーション – #PFを起こしたx86命令をカーネルランドで1命令 エミュし、pt_regsに結果を書き戻す。%ripも1命 令分続ける。 • x86のSingle Step実行を使う 1. #PFハンドラでSPTのプロテクションを解除し、 EFLAGSにTFを立ててユーザランドに戻る 2. 1命令を実行したら#DB例外が発生 3. SPTのプロテクションを元に戻す 14
- 15. まとめ • オレオレVMを使えばx86-64のMMUを全部 使える (｀・ω・´) • でもカーネルのリベースが大変 (´；ω；`) • なにかうまい手はありませんか？ 15
- 16. 参考文献 • Jim Smith,Ravi Nair, Virtual Machines: Versatile Platforms for Systems and Processes 16
- 17. 清聴ありがとうございまし た。 17
- 18. ここから未使用 18
- 19. 予約領域を使う • x86/x86-64は#PF例外の種類が少ない • #PF例外時のエラーコード – Present bit – W/R bit – U/S bit • そうだ!! 予約領域を使おう – RSVD 19
- 20. SPTの一貫性(1/2) • ゲストのページテーブルとSPTの一貫性の維 持するには？ 1. ゲストのページテーブル領域に書込み保護をか ける 2. 毎回SPTを破棄 3. 毎回SPTをゲストのページテーブルとチェック • x86-64の予約領域を使ってSPTのチェックを 遅延させる方法があるよ – 特許4897578「仮想計算機の制御プログラムおよ び仮想計算機システム」服部 直也ほか 20
- 21. SPTの一貫性(2/2) • 予約領域へビットを打った場合「SPTを チェックしろ」という意味 • RSVD=1の#PF例外をハンドルして検査 • 最初はPGDのreserved bitを打つ。 • #PF例外があがるとPGDのreserved bitを解除し て直下のPUDの512エントリにresreved bitを打 つ。 • 中位のエントリのreserved bitを下位のテーブ ルに写してゆく。 • 最後のPTEのreserved bitを解除する時にゲス トPTEとチェックを行う 21
- 22. 改造なしで独自メモリ管理 • vm_area_structにvm_opsを設定 staticint foo_vm_fault(struct vm_area_struct *vma, struct vm_fault *vmf) { vmf->page = page; // ここにロジックを入れる } static struct vm_operations_struct foo_vm_ops = { .fault = foo_vm_fault, }; static int foo_mmap(struct file *filp, struct vm_area_struct *vma) { vma->vm_ops = &foo_vm_ops; } static struct file_operations foo_fops = { .mmap = foo_mmap, }; 22
- 23. X86-64の仮想メモリは将来拡張さ れるか？ • U.S. Patent 6,671,791 Processor including a translation unit for selectively translating virtual addresses of different sizes using a plurality of paging tables and mapping mechanisms 23
