データベースの拘束レプリケーション環境の実現 たしかOSC-DBで発表したやつ。

1. ioDriveとInfiniBandを利用した
DRBDによるリアルタイムレプリケーション

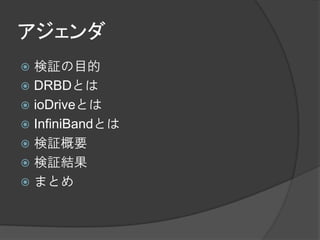

2. アジェンダ
 検証の目的
 DRBDとは
 ioDriveとは
 InfiniBandとは
 検証概要
 検証結果
 まとめ

3. ネットワーク越しのミラーリングを実現

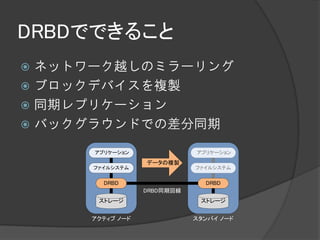

4. DRBDでできること
 ネットワーク越しのミラーリング
 ブロックデバイスを複製
 同期レプリケーション
 バックグラウンドでの差分同期
アプリケーション アプリケーション
データの複製
ファイルシステム ファイルシステム
DRBD DRBD
DRBD同期回線
ストレージ ストレージ
アクティブ ノード スタンバイ ノード

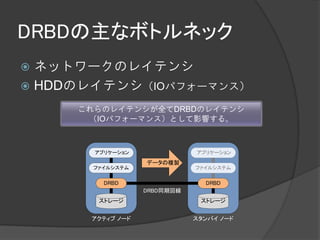

5. DRBDの主なボトルネック
 ネットワークのレイテンシ
 HDDのレイテンシ（IOパフォーマンス）
これらのレイテンシが全てDRBDのレイテンシ
（IOパフォーマンス）として影響する。
アプリケーション アプリケーション
データの複製
ファイルシステム ファイルシステム
DRBD DRBD
DRBD同期回線
ストレージ ストレージ
アクティブ ノード スタンバイ ノード

6. 超高速半導体ストレージ

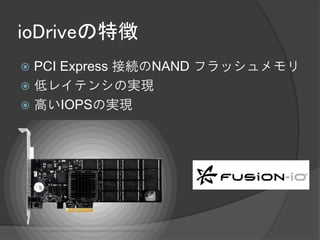

7. ioDriveの特徴
 PCI Express 接続のNAND フラッシュメモリ
 低レイテンシの実現
 高いIOPSの実現

8. 高速ネットワーク規格

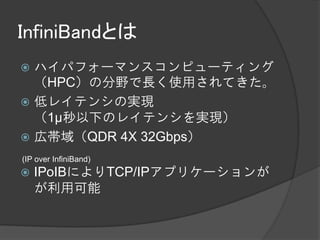

9. InfiniBandとは
 ハイパフォーマンスコンピューティング
（HPC）の分野で長く使用されてきた。
 低レイテンシの実現
（1μ秒以下のレイテンシを実現）
 広帯域（QDR 4X 32Gbps）
(IP over InfiniBand)
 IPoIBによりTCP/IPアプリケーションが
が利用可能

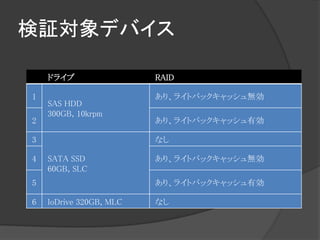

11. 検証対象デバイス
ドライブ RAID
1 あり、ライトバックキャッシュ無効
SAS HDD
300GB, 10krpm
2 あり、ライトバックキャッシュ有効
3 なし
4 SATA SSD あり、ライトバックキャッシュ無効
60GB, SLC
5 あり、ライトバックキャッシュ有効
6 IoDrive 320GB, MLC なし

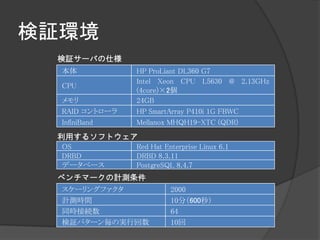

12. 検証環境
検証サーバの仕様
本体 HP ProLiant DL360 G7
Intel Xeon CPU L5630 @ 2.13GHz
CPU
(4core)×2個
メモリ 24GB
RAID コントローラ HP SmartArray P410i 1G FBWC
InfiniBand Mellanox MHQH19-XTC (QDR)
利用するソフトウェア
OS Red Hat Enterprise Linux 6.1
DRBD DRBD 8.3.11
データベース PostgreSQL 8.4.7
ベンチマークの計測条件
スケーリングファクタ 2000
計測時間 10分（600秒）
同時接続数 64
検証パターン毎の実行回数 10回

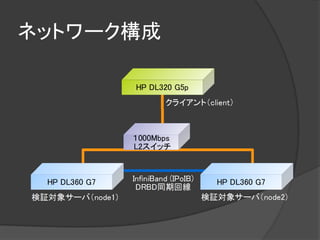

13. ネットワーク構成

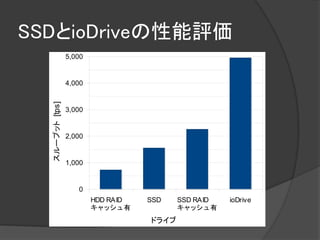

15. SSDとioDriveの性能評価
5,000
4,000
スループット [tps]
3,000
2,000
1,000
0
HDD RAID SSD SSD RAID ioDrive
キャ ッ シ ュ 有 キャ ッ シ ュ 有
ドライブ

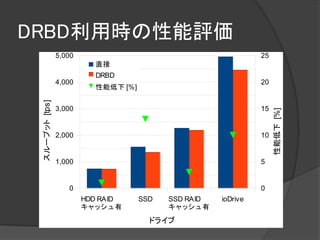

16. DRBD利用時の性能評価
5,000 25
直接
DRBD
4,000 20
性能低下 [%]
スループット [tps]
3,000 15
性能低下 [%]
2,000 10
1,000 5
0 0
HDD RAID SSD SSD RAID ioDrive
キャ ッ シ ュ 有 キャ ッ シ ュ 有
ドライブ

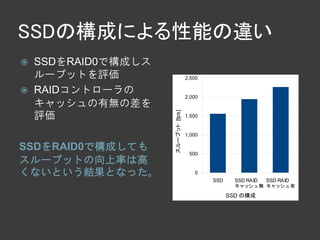

17. SSDの構成による性能の違い
 SSDをRAID0で構成しス
ループットを評価 2,500
 RAIDコントローラの 2,000
キャッシュの有無の差を
評価
スループット [tps]
1,500
1,000
SSDをRAID0で構成しても
500
スループットの向上率は高
くないという結果となった。 0
SSD SSD RAID SSD RAID
キャ ッ シ ュ 無 キャ ッ シ ュ 有
SSD の構成

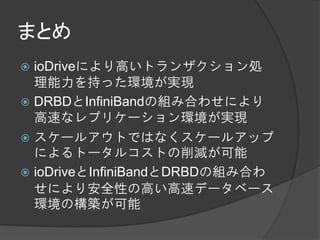

18. まとめ
 ioDriveにより高いトランザクション処
理能力を持った環境が実現
 DRBDとInfiniBandの組み合わせにより
高速なレプリケーション環境が実現
 スケールアウトではなくスケールアップ
によるトータルコストの削減が可能
 ioDriveとInfiniBandとDRBDの組み合わ
せにより安全性の高い高速データベース
環境の構築が可能
