WebRTCがよく分からないから調べて試してみた
- 1.
- 2. Profile @tommy_tomtoru というホテルのチェックインシステムを作っている 福岡の会社でエンジニアやってます Career Python: 個人開発で書く。好き PHP: 仕事で書く。 JS:アロー関数を見ると一瞬固まる。 非同期で定期的にやらかす。 Skil
- 3.
- 4.

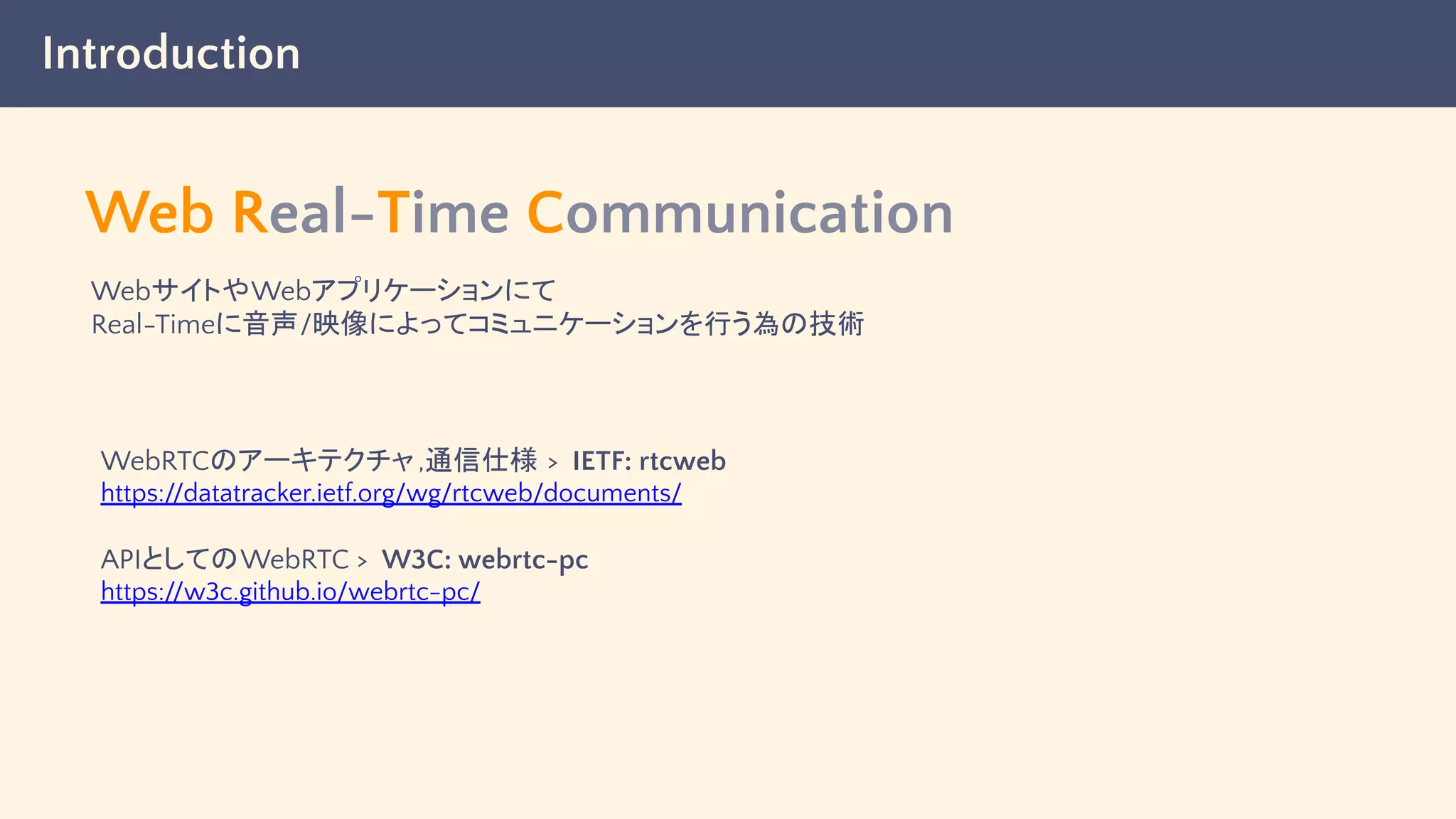

- 5. Introduction Web Real-Time Communication WebサイトやWebアプリケーションにて Real-Timeに音声/映像によってコミュニケーションを行う為の技術 WebRTCのアーキテクチャ,通信仕様> IETF: rtcweb https://datatracker.ietf.org/wg/rtcweb/documents/ APIとしてのWebRTC > W3C: webrtc-pc https://w3c.github.io/webrtc-pc/
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.

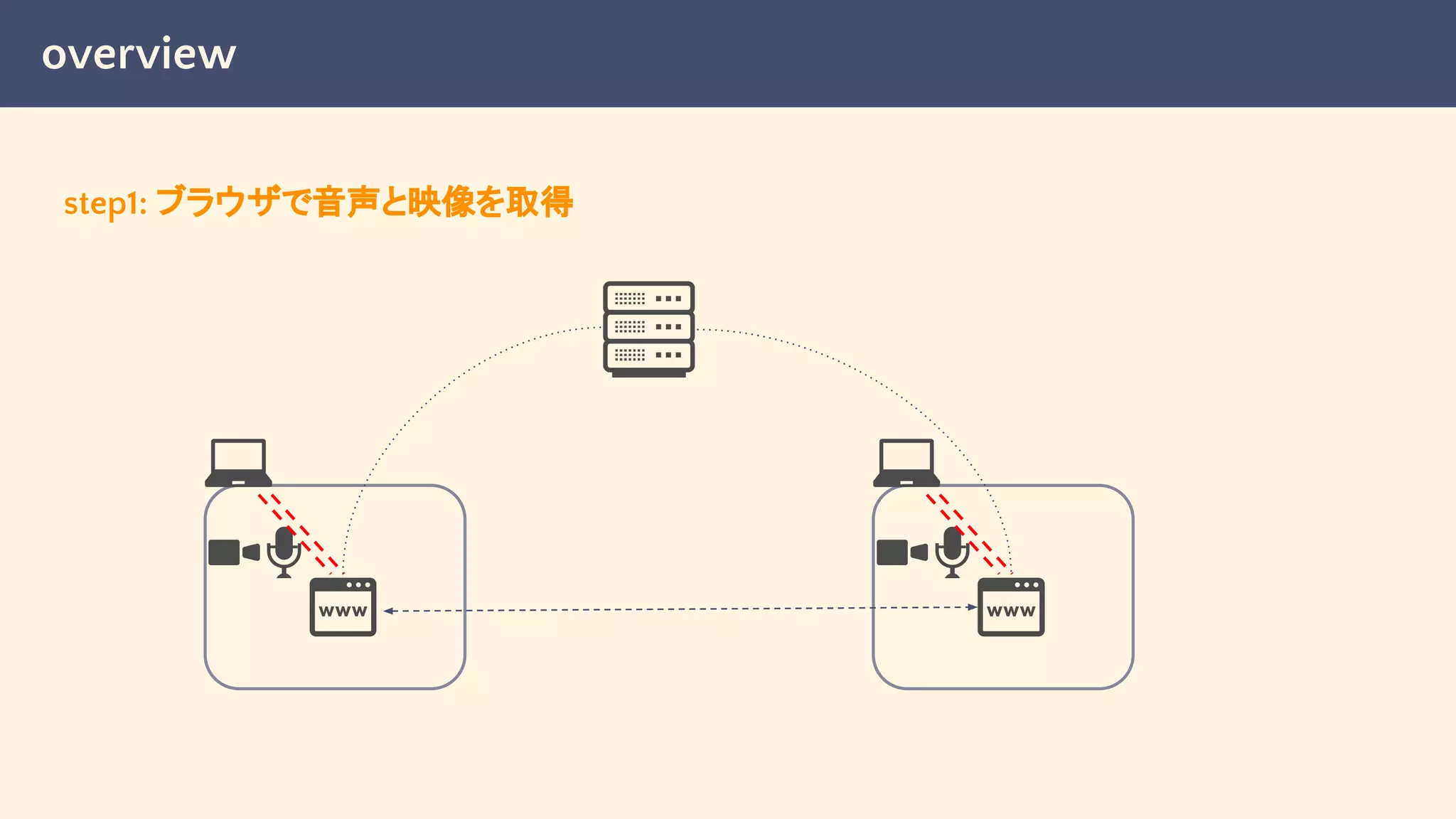

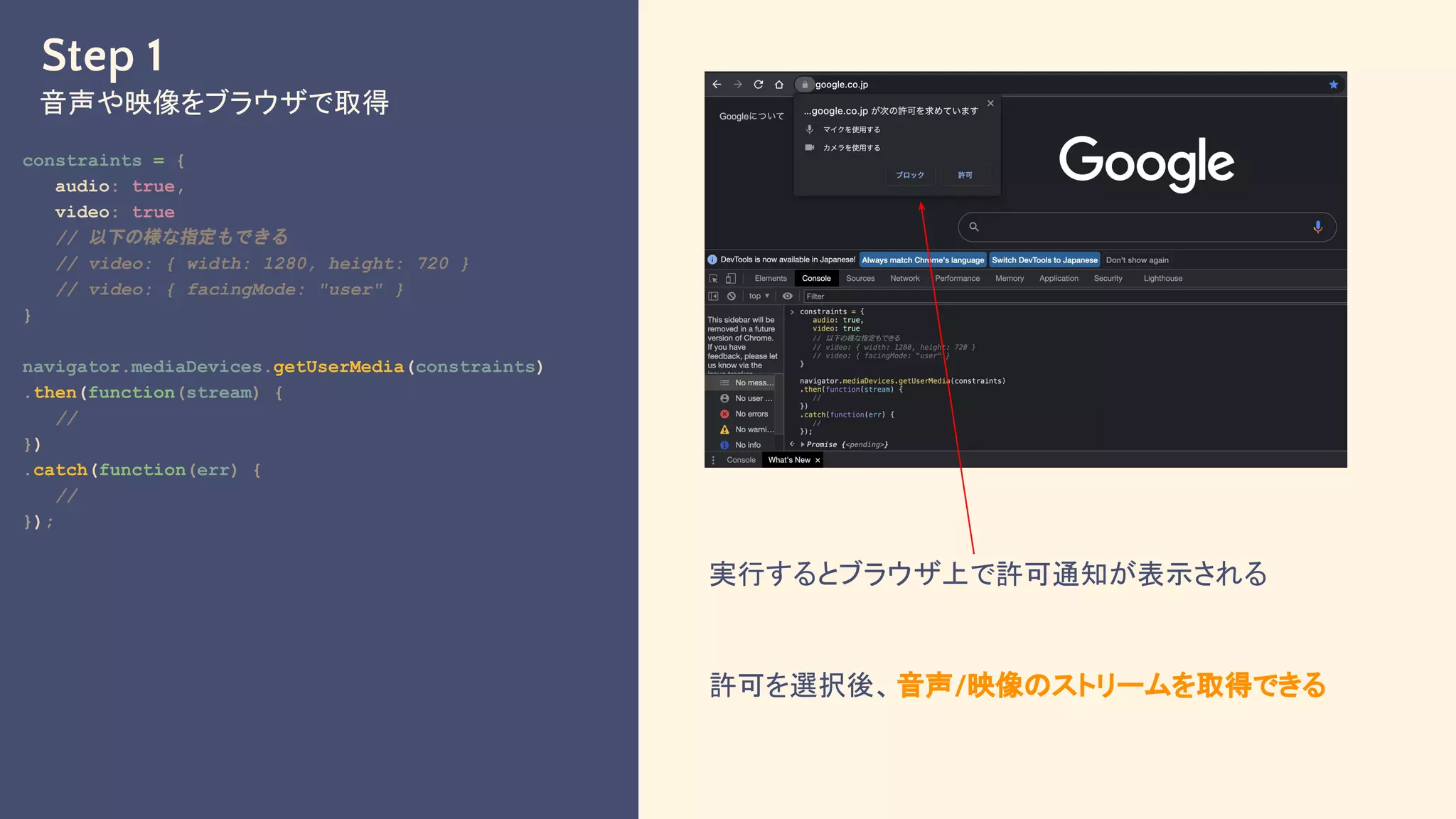

- 12. Step 1 音声や映像をブラウザで取得 constraints ={ audio: true, video: true // 以下の様な指定もできる // video: { width: 1280, height: 720 } // video: { facingMode: "user" } } navigator.mediaDevices.getUserMedia(constraints) .then(function(stream) { // }) .catch(function(err) { // }); 実行するとブラウザ上で許可通知が表示される 許可を選択後、音声/映像のストリームを取得できる

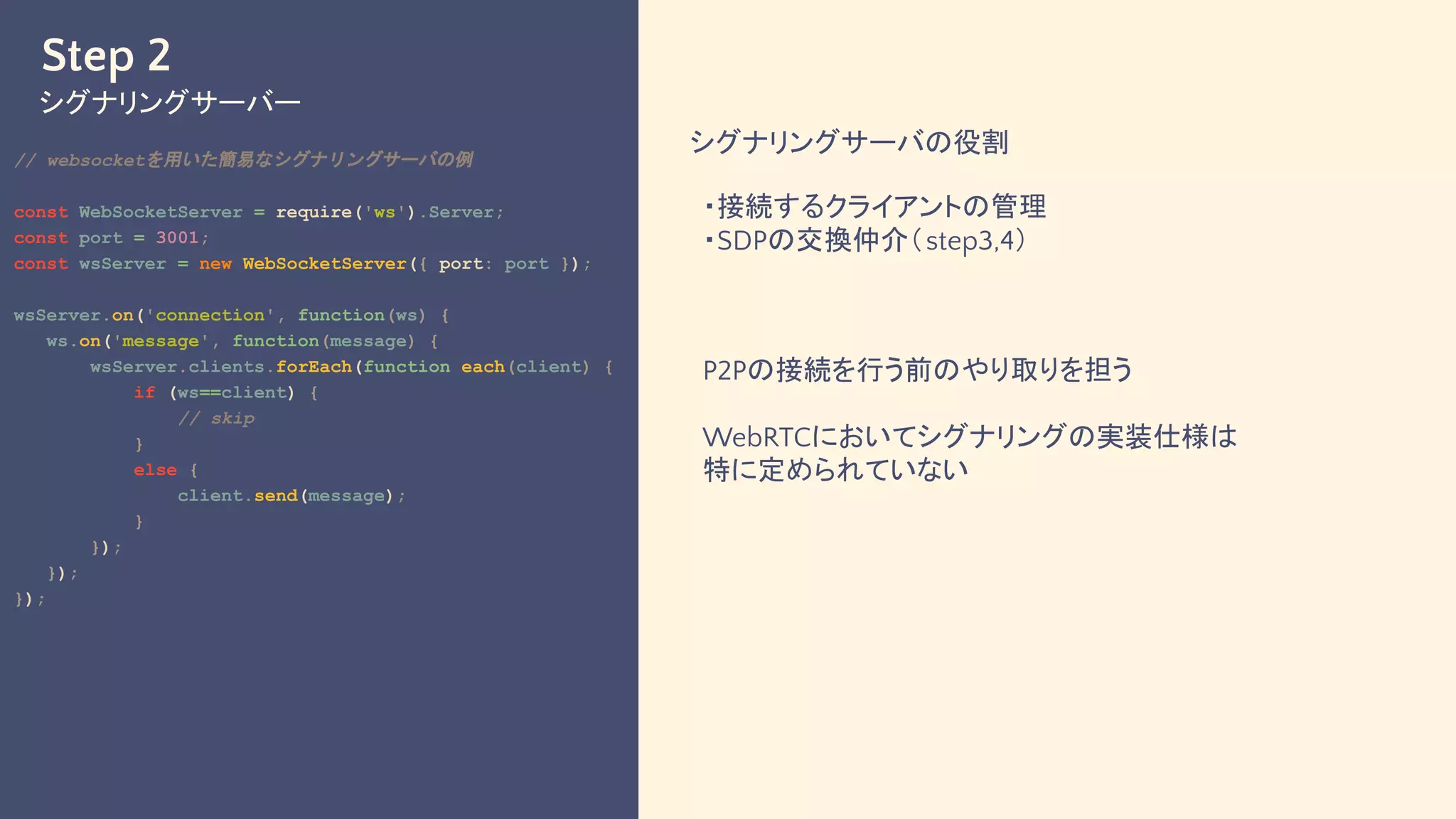

- 13. Step 2 シグナリングサーバー // websocketを用いた簡易なシグナリングサーバの例 constWebSocketServer = require('ws').Server; const port = 3001; const wsServer = new WebSocketServer({ port: port }); wsServer.on('connection', function(ws) { ws.on('message', function(message) { wsServer.clients.forEach(function each(client) { if (ws==client) { // skip } else { client.send(message); } }); }); }); シグナリングサーバの役割 ・接続するクライアントの管理 ・SDPの交換仲介（step3,4） P2Pの接続を行う前のやり取りを担う WebRTCにおいてシグナリングの実装仕様は 特に定められていない

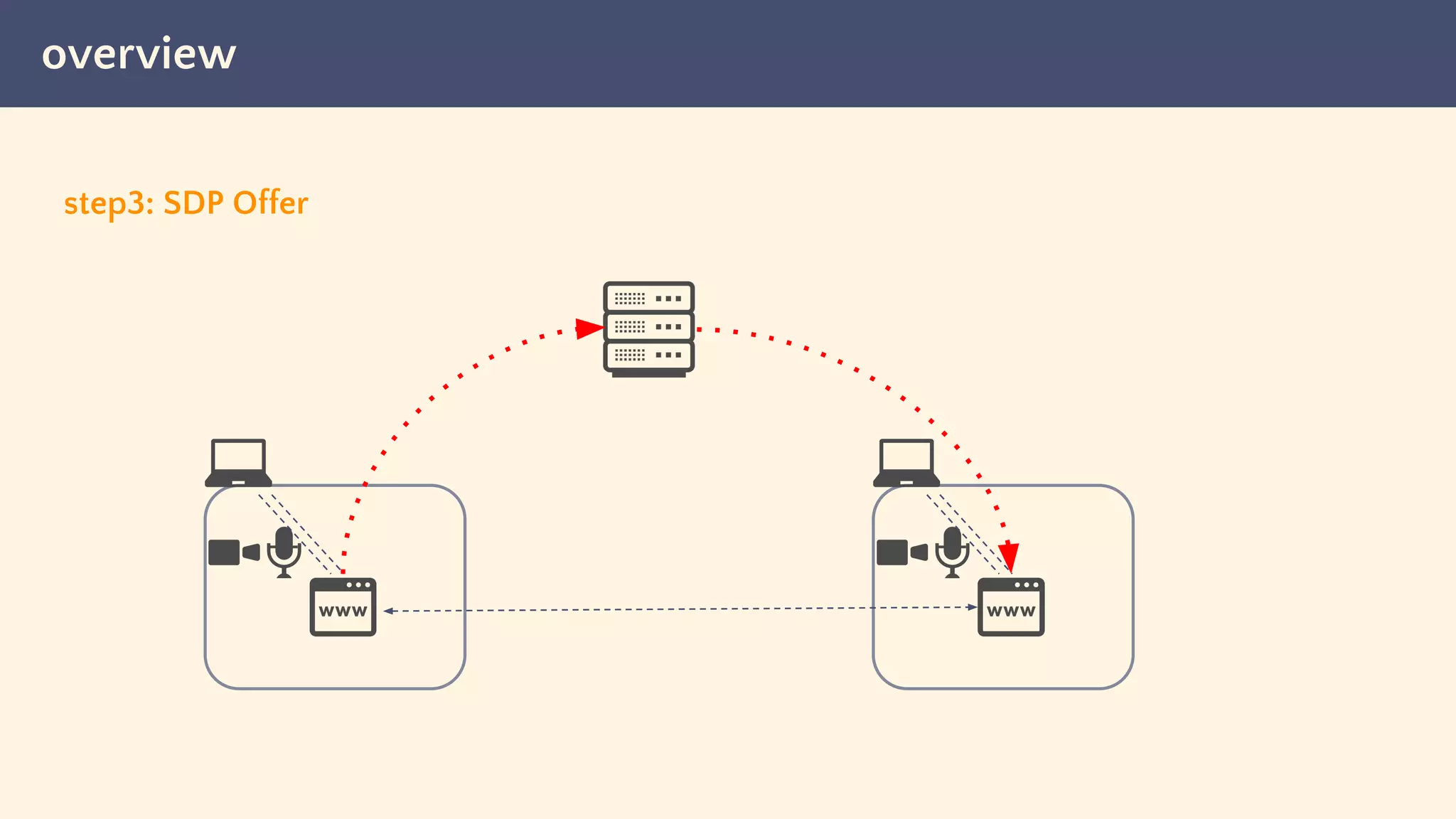

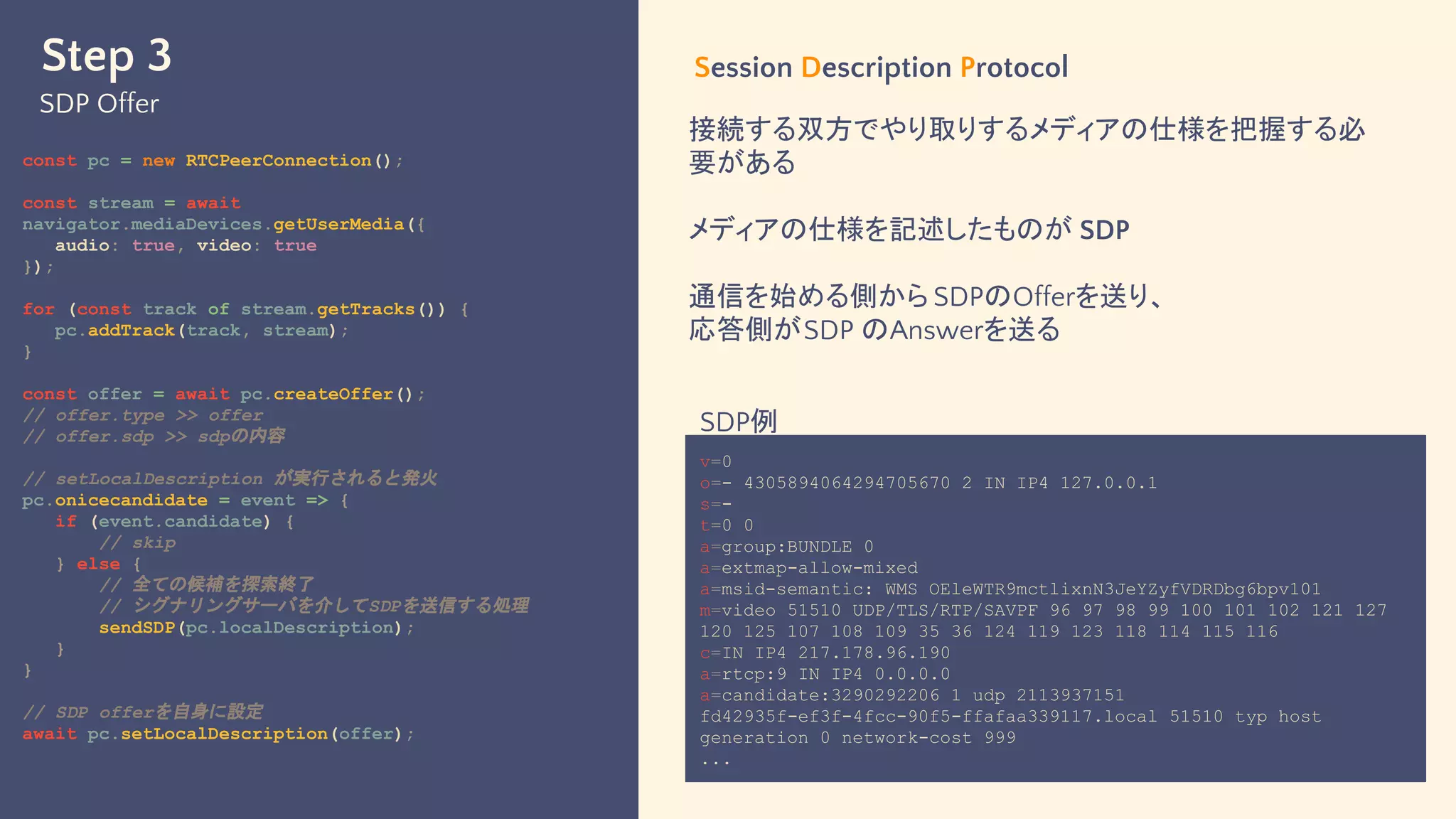

- 14. Step 3 SDP Offer constpc = new RTCPeerConnection(); const stream = await navigator.mediaDevices.getUserMedia({ audio: true, video: true }); for (const track of stream.getTracks()) { pc.addTrack(track, stream); } const offer = await pc.createOffer(); // offer.type >> offer // offer.sdp >> sdpの内容 // setLocalDescription が実行されると発火 pc.onicecandidate = event => { if (event.candidate) { // skip } else { // 全ての候補を探索終了 // シグナリングサーバを介してSDPを送信する処理 sendSDP(pc.localDescription); } } // SDP offerを自身に設定 await pc.setLocalDescription(offer); Session Description Protocol 接続する双方でやり取りするメディアの仕様を把握する必 要がある メディアの仕様を記述したものが SDP 通信を始める側から SDPのOfferを送り、 応答側がSDP のAnswerを送る v=0 o=- 4305894064294705670 2 IN IP4 127.0.0.1 s=- t=0 0 a=group:BUNDLE 0 a=extmap-allow-mixed a=msid-semantic: WMS OEleWTR9mctlixnN3JeYZyfVDRDbg6bpv101 m=video 51510 UDP/TLS/RTP/SAVPF 96 97 98 99 100 101 102 121 127 120 125 107 108 109 35 36 124 119 123 118 114 115 116 c=IN IP4 217.178.96.190 a=rtcp:9 IN IP4 0.0.0.0 a=candidate:3290292206 1 udp 2113937151 fd42935f-ef3f-4fcc-90f5-ffafaa339117.local 51510 typ host generation 0 network-cost 999 ... SDP例

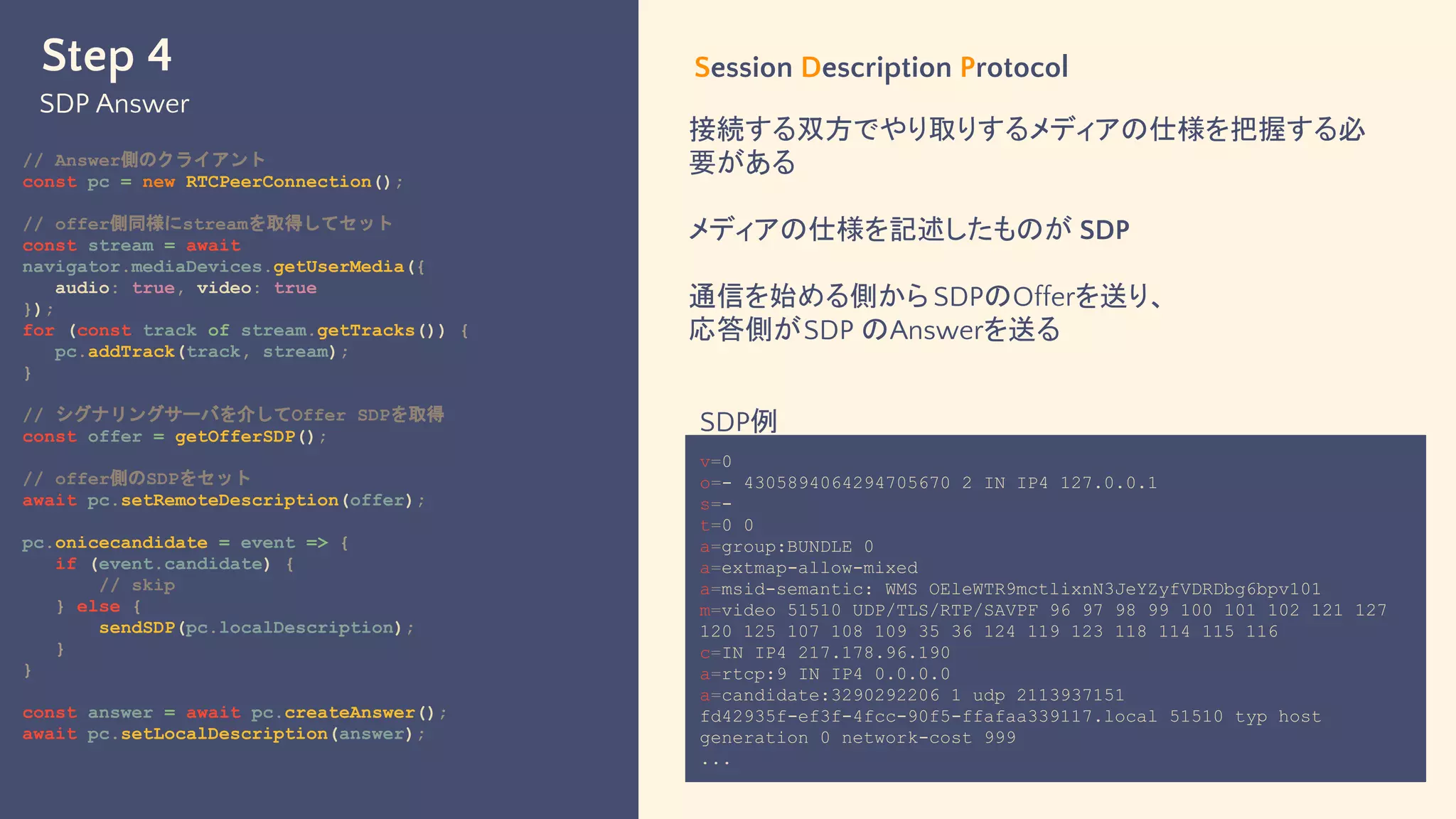

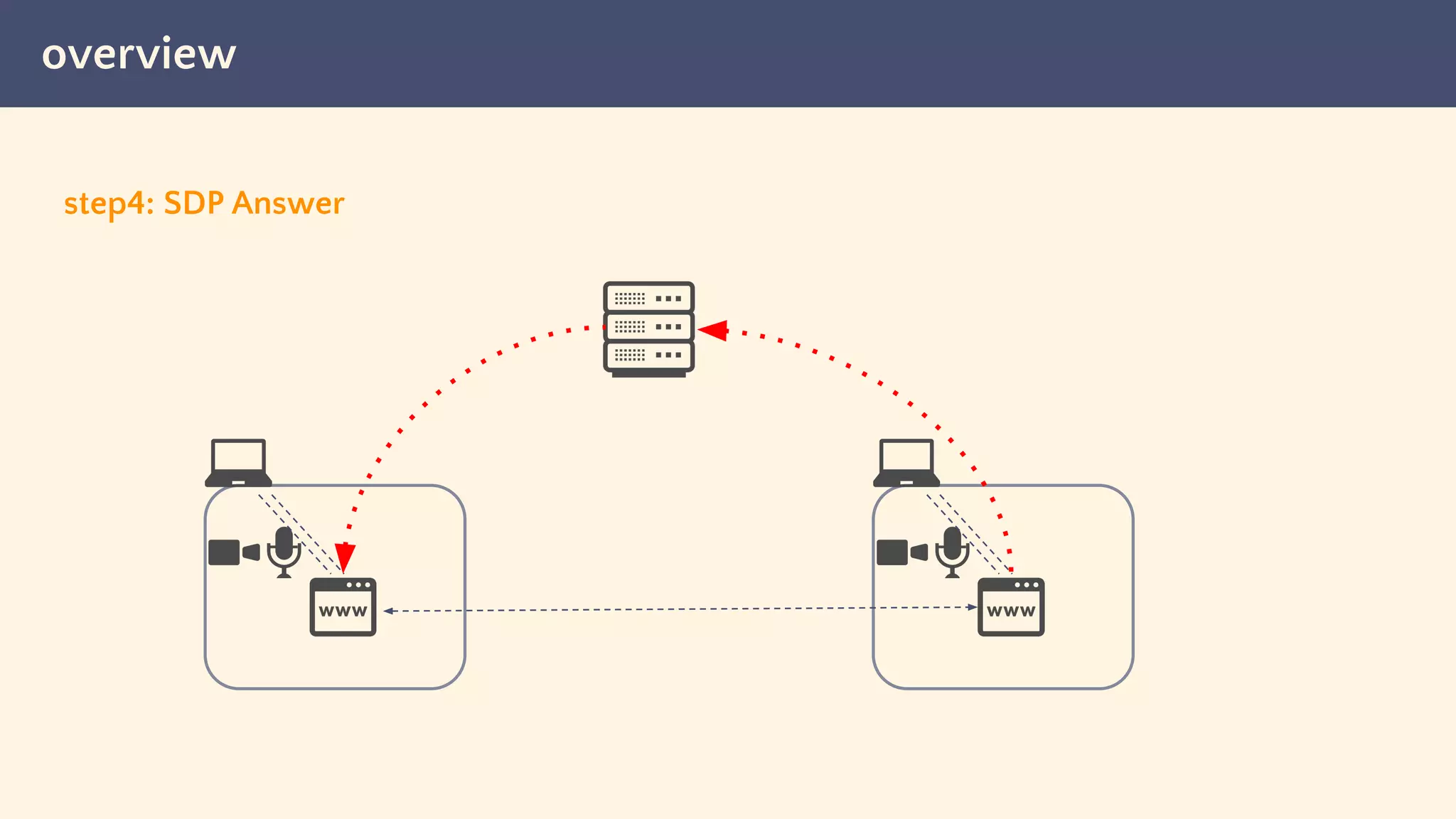

- 15. Step 4 SDP Answer //Answer側のクライアント const pc = new RTCPeerConnection(); // offer側同様にstreamを取得してセット const stream = await navigator.mediaDevices.getUserMedia({ audio: true, video: true }); for (const track of stream.getTracks()) { pc.addTrack(track, stream); } // シグナリングサーバを介してOffer SDPを取得 const offer = getOfferSDP(); // offer側のSDPをセット await pc.setRemoteDescription(offer); pc.onicecandidate = event => { if (event.candidate) { // skip } else { sendSDP(pc.localDescription); } } const answer = await pc.createAnswer(); await pc.setLocalDescription(answer); Session Description Protocol 接続する双方でやり取りするメディアの仕様を把握する必 要がある メディアの仕様を記述したものが SDP 通信を始める側から SDPのOfferを送り、 応答側がSDP のAnswerを送る v=0 o=- 4305894064294705670 2 IN IP4 127.0.0.1 s=- t=0 0 a=group:BUNDLE 0 a=extmap-allow-mixed a=msid-semantic: WMS OEleWTR9mctlixnN3JeYZyfVDRDbg6bpv101 m=video 51510 UDP/TLS/RTP/SAVPF 96 97 98 99 100 101 102 121 127 120 125 107 108 109 35 36 124 119 123 118 114 115 116 c=IN IP4 217.178.96.190 a=rtcp:9 IN IP4 0.0.0.0 a=candidate:3290292206 1 udp 2113937151 fd42935f-ef3f-4fcc-90f5-ffafaa339117.local 51510 typ host generation 0 network-cost 999 ... SDP例

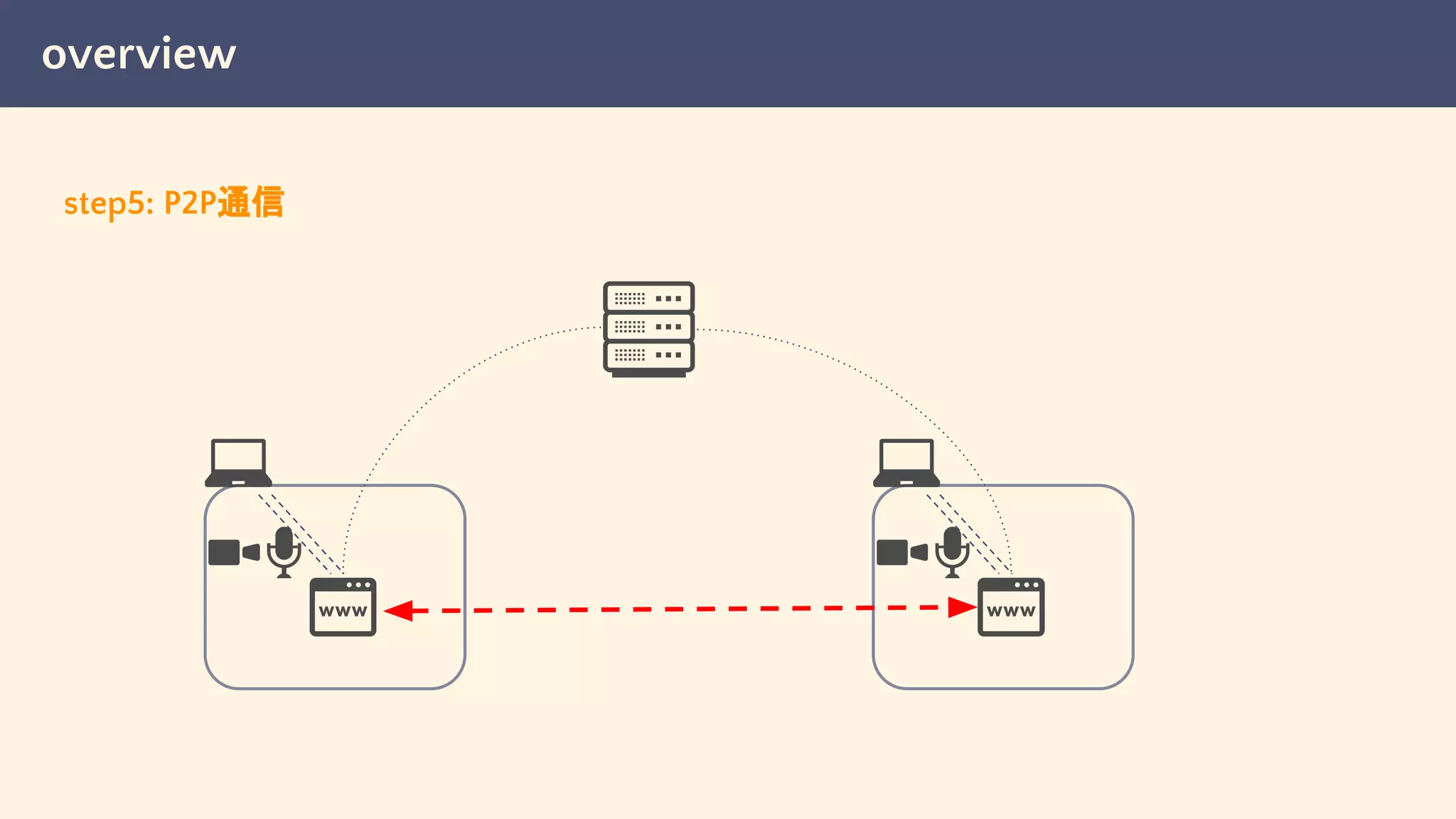

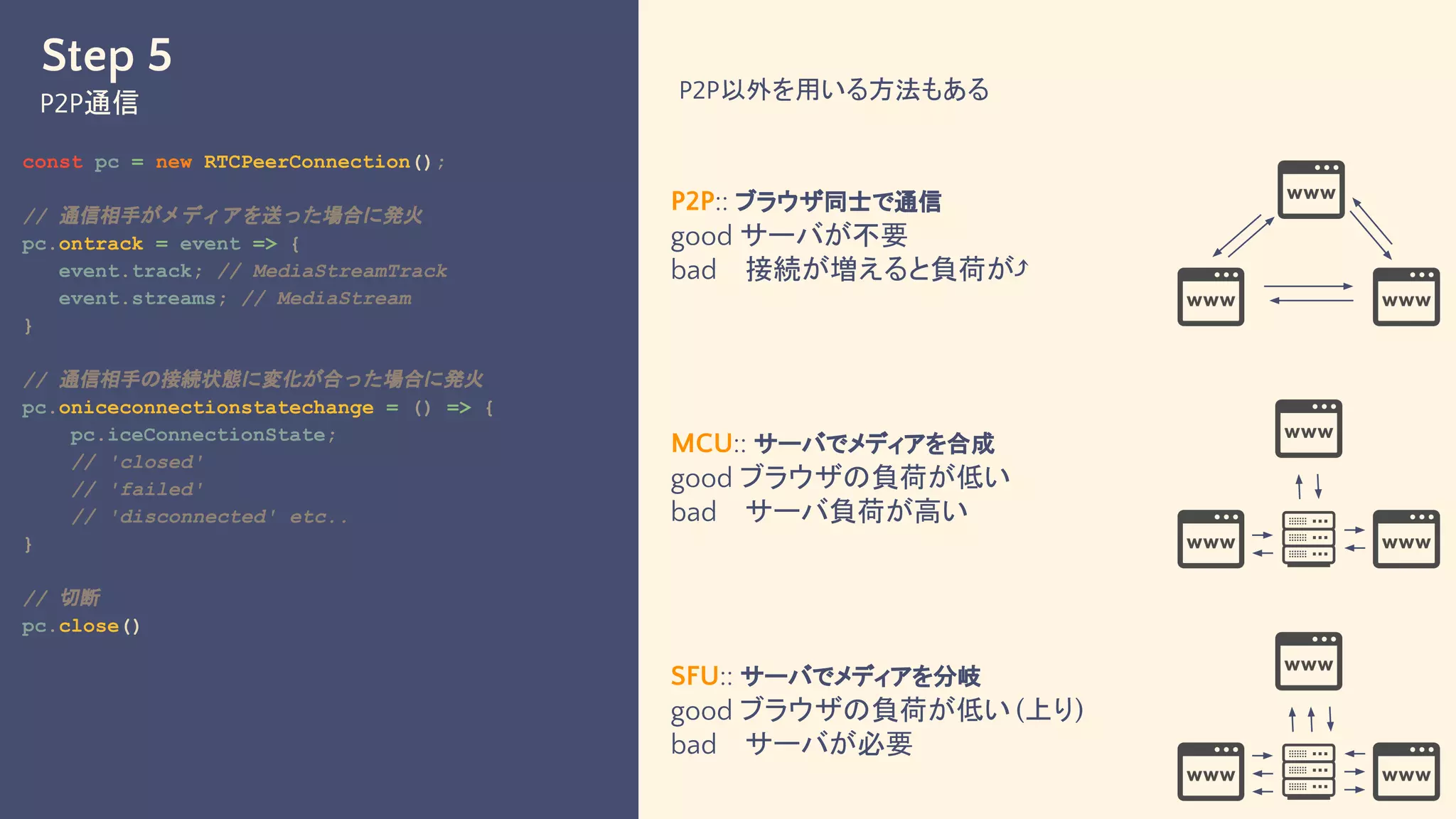

- 16. Step 5 P2P通信 const pc= new RTCPeerConnection(); // 通信相手がメディアを送った場合に発火 pc.ontrack = event => { event.track; // MediaStreamTrack event.streams; // MediaStream } // 通信相手の接続状態に変化が合った場合に発火 pc.oniceconnectionstatechange = () => { pc.iceConnectionState; // 'closed' // 'failed' // 'disconnected' etc.. } // 切断 pc.close() P2P以外を用いる方法もある P2P:: ブラウザ同士で通信 good サーバが不要 bad 接続が増えると負荷が⤴ MCU:: サーバでメディアを合成 good ブラウザの負荷が低い bad サーバ負荷が高い SFU:: サーバでメディアを分岐 good ブラウザの負荷が低い (上り) bad サーバが必要
- 17.

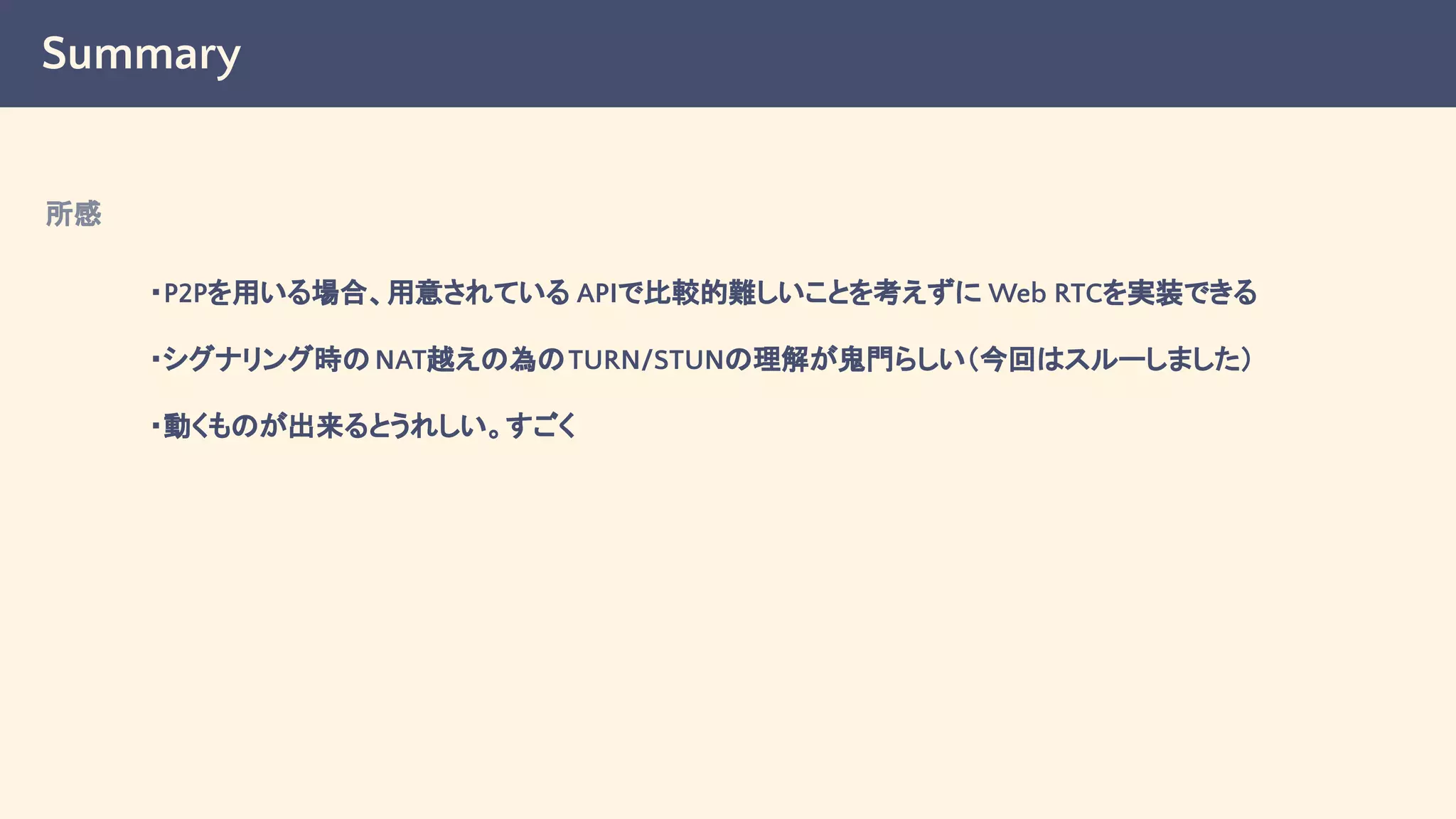

- 18. Summary ・P2Pを用いる場合、用意されている APIで比較的難しいことを考えずに WebRTCを実装できる ・シグナリング時のNAT越えの為のTURN/STUNの理解が鬼門らしい（今回はスルーしました） ・動くものが出来るとうれしい。すごく 所感

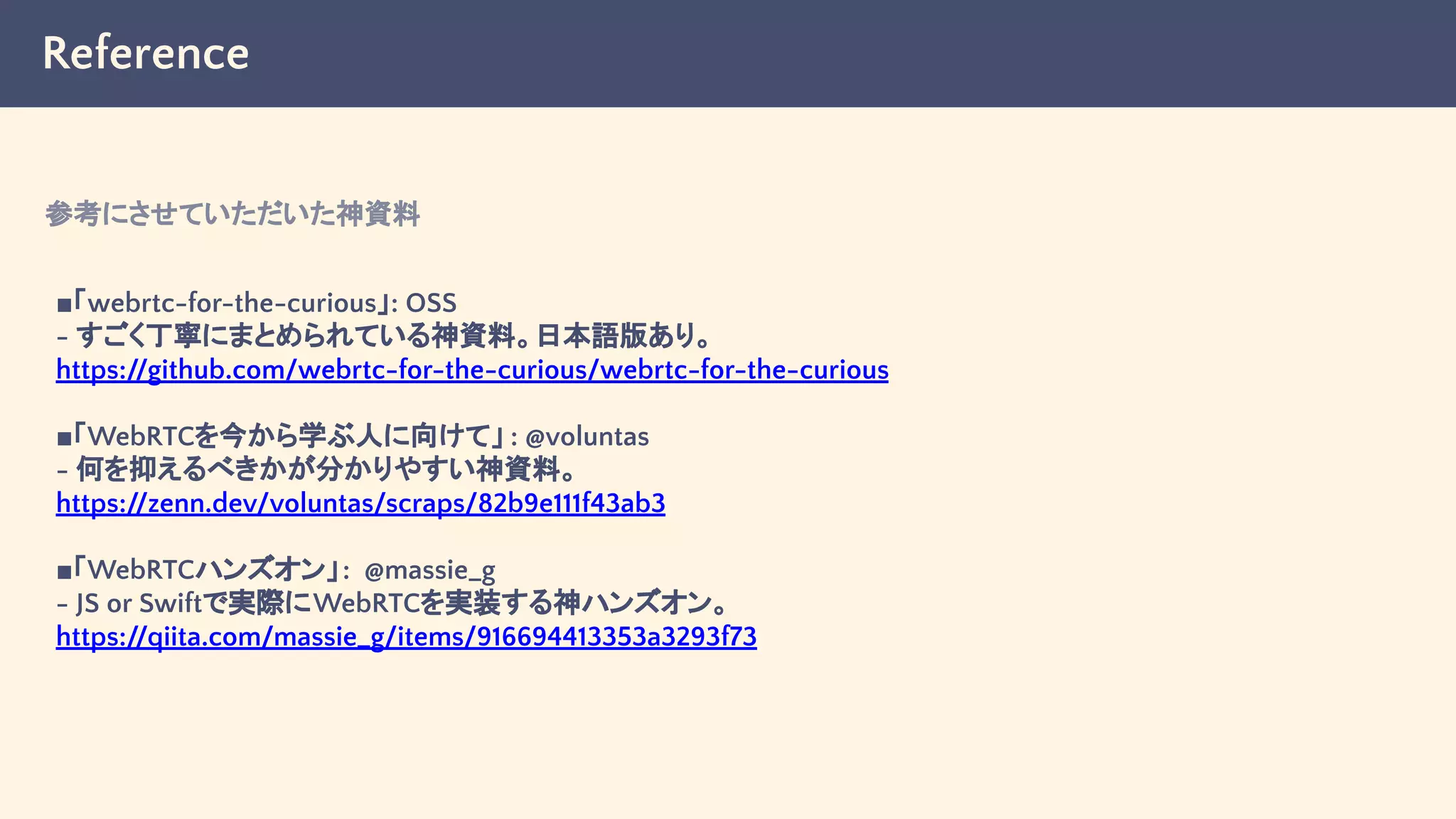

- 19. Reference ■「webrtc-for-the-curious」: OSS - すごく丁寧にまとめられている神資料。日本語版あり。 https://github.com/webrtc-for-the-curious/webrtc-for-the-curious ■「WebRTCを今から学ぶ人に向けて」: @voluntas - 何を抑えるべきかが分かりやすい神資料。 https://zenn.dev/voluntas/scraps/82b9e111f43ab3 ■「WebRTCハンズオン」: @massie_g - JS or Swiftで実際にWebRTCを実装する神ハンズオン。 https://qiita.com/massie_g/items/916694413353a3293f73 参考にさせていただいた神資料
