Практические советы по выбору и настройке Cisco VPN
- 1. Практические советы по выборуи настройке Cisco VPN ведущий: Сергей Кучеренко 16 апреля 2013 serg.kucherenko@getccna.ru

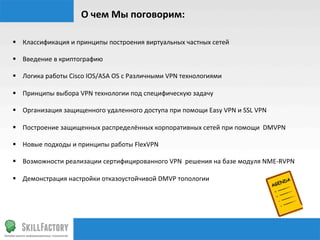

- 2. О чем Мы поговорим: § Классификация и принципы построения виртуальных частных сетей § Введение в криптографию § Логика работы Cisco IOS/ASA OS c Различными VPN технологиями § Принципы выбора VPN технологии под специфическую задачу § Организация защищенного удаленного доступа при помощи Easy VPN и SSL VPN § Построение защищенных распределённых корпоративных сетей при помощи DMVPN § Новые подходы и принципы работы FlexVPN § Возможности реализации сертифицированного VPN решения на базе модуля NME-‐RVPN § Демонстрация настройки отказоустойчивой DMVP топологии

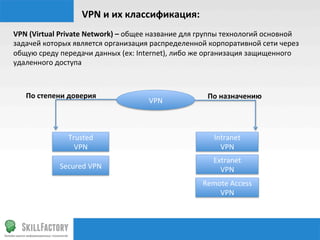

- 3. VPN и их классификация: VPN (Virtual Private Network) – общее название для группы технологий основной задачей которых является организация распределенной корпоративной сети через общую среду передачи данных (ex: Internet), либо же организация защищенного удаленного доступа По степени доверия По назначению VPN Trusted Intranet VPN VPN Extranet Secured VPN VPN Remote Access VPN

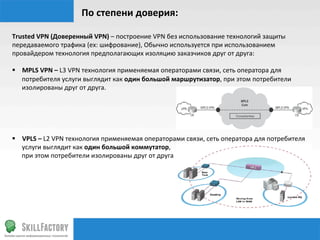

- 4. По степени доверия: Trusted VPN (Доверенный VPN) – построение VPN без использование технологий защиты передаваемого трафика (ex: шифрование), Обычно используется при использованием провайдером технология предполагающих изоляцию заказчиков друг от друга: § MPLS VPN – L3 VPN технология применяемая операторами связи, сеть оператора для потребителя услуги выглядит как один большой маршрутизатор, при этом потребители изолированы друг от друга. § VPLS – L2 VPN технология применяемая операторами связи, сеть оператора для потребителя услуги выглядит как один большой коммутатор, при этом потребители изолированы друг от друга

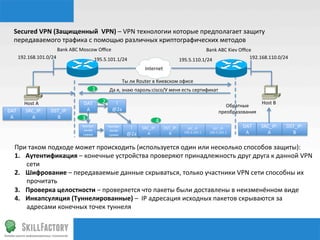

- 5. Secured VPN (Защищенный VPN) – VPN технологии которые предполагает защиту передаваемого трафика с помощью различных криптографических методов Bank ABC Moscow Office Bank ABC Kiev Office 192.168.101.0/24 195.5.101.1/24 195.5.110.1/24 192.168.110.0/24 Internet Ты ли Router в Киевском офисе 1 Да я, знаю пароль:cisco/У меня есть сертификат Host A DAT 2 ! Host B Обратные DAT SRC_IP: DST_IP: A @2a преобразования A A B 3 4 Контро Контро ! SRC_IP: DST_IP: SRC_IP: DST_IP: DAT SRC_IP: DST_IP: льная льная сумма сумма @2a A B 195.5.101.1 195.5.101.1 A A B При таком подходе может происходить (используется один или несколько способов защиты): 1. Аутентификация – конечные устройства проверяют принадлежность друг друга к данной VPN сети 2. Шифрование – передаваемые данные скрываться, только участники VPN сети способны их прочитать 3. Проверка целостности – проверяется что пакеты были доставлены в неизменённом виде 4. Инкапсуляция (Туннелированные) – IP адресация исходных пакетов скрываются за адресами конечных точек туннеля

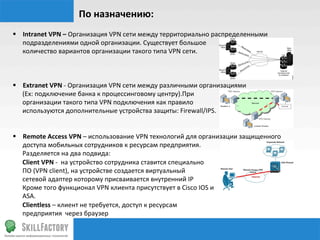

- 6. По назначению: § Intranet VPN – Организация VPN сети между территориально распределенными подразделениями одной организации. Существует большое количество вариантов организации такого типа VPN сети. § Extranet VPN -‐ Организация VPN сети между различными организациями (Ex: подключение банка к процессинговому центру).При организации такого типа VPN подключения как правило используются дополнительные устройства защиты: Firewall/IPS. § Remote Access VPN – использование VPN технологий для организации защищенного доступа мобильных сотрудников к ресурсам предприятия. Разделяется на два подвида: Client VPN -‐ на устройство сотрудника ставится специально ПО (VPN client), на устройстве создается виртуальный сетевой адаптер которому присваивается внутренний IP Кроме того функционал VPN клиента присутствует в Cisco IOS и ASA. Clientless – клиент не требуется, доступ к ресурсам предприятия через браузер

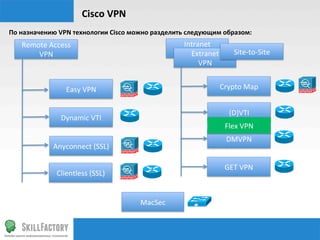

- 7. Cisco VPN По назначению VPN технологии Cisco можно разделить следующим образом: Remote Access Intranet VPN VPN Extranet Site-‐to-‐Site VPN Easy VPN Crypto Map (D)VTI Dynamic VTI Flex VPN DMVPN Anyconnect (SSL) GET VPN Clientless (SSL) MacSec
- 8. Основы криптографии: Шифрование (encrypqon) – обратимое преобразование информации, при котором ее исходное состояние могут восстановить только авторизированные пользователи. Компоненты шифрования: § Алгоритм – стандарт преобразования информации, принцип работы которого как правило обще известен. Алгоритмы разделяться на: a) Симметричные (Symmetric) b) Асимметричные (Asymmetric) § Ключ (Key)– уникальный параметр известный только авторизированный участника позволяющий используя всем известный алгоритм уникально скрывать информацию.

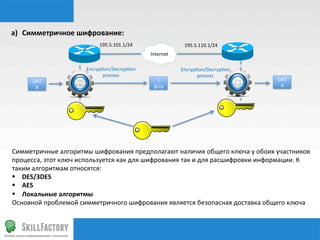

- 9. a) Симметричное шифрование: 195.5.101.1/24 195.5.110.1/24 Internet Encryp‰on/Decryp‰on Encryp‰on/Decryp‰on process process DAT ! DAT A @2a A Симметричные алгоритмы шифрования предполагают наличия общего ключа у обоих участников процесса, этот ключ используется как для шифрования так и для расшифровки информации. К таким алгоритмам относятся: § DES/3DES § AES § Локальные алгоритмы Основной проблемой симметричного шифрования является безопасная доставка общего ключа

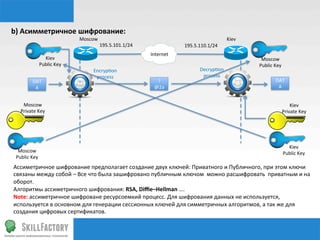

- 10. b) Асимметричное шифрование: Moscow Kiev 195.5.101.1/24 195.5.110.1/24 Internet Kiev Moscow Public Key Public Key Encryp‰on Decryp‰on process process DAT ! DAT A @2a A Moscow Kiev Private Key Private Key Kiev Moscow Public Key Public Key Ассиметричное шифрование предполагает создание двух ключей: Приватного и Публичного, при этом ключи связаны между собой – Все что была зашифровано публичным ключом можно расшифровать приватным и на оборот. Алгоритмы ассиметричного шифрования: RSA, Diffie–Hellman …. Note: ассиметричное шифроване ресурсоемкий процесс. Для шифрования данных не используется, используется в основном для генерации сессионных ключей для симметричных алгоритмов, а так же для создания цифровых сертификатов.

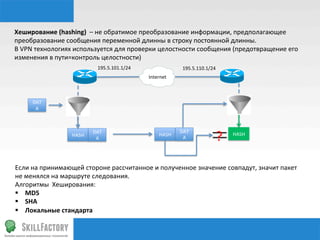

- 11. Хеширование (hashing) – не обратимое преобразование информации, предполагающее преобразование сообщения переменной длинны в строку постоянной длинны. В VPN технологиях используется для проверки целостности сообщения (предотвращение его изменения в пути=контроль целостности) 195.5.101.1/24 195.5.110.1/24 Internet DAT A ? DAT DAT HASH HASH HASH A A Если на принимающей стороне рассчитанное и полученное значение совпадут, значит пакет не менялся на маршруте следования. Алгоритмы Хеширования: § MD5 § SHA § Локальные стандарта

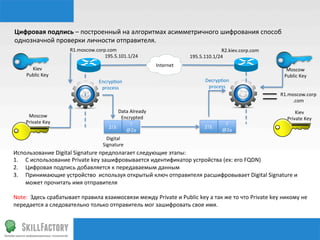

- 12. Цифровая подпись – построенный на алгоритмах асимметричного шифрования способ однозначной проверки личности отправителя. R1.moscow.corp.com R2.kiev.corp.com 195.5.101.1/24 195.5.110.1/24 Internet Kiev Moscow Public Key Public Key Encryp‰on Decryp‰on process process R1.moscow.corp .com Data Already Kiev Moscow Encrypted Private Key Private Key ! ! 2!3: 2!3: @2a @2a Digital Signature Использование Digital Signature предполагает следующие этапы: 1. С использование Private key зашифровывается идентификатор устройства (ex: его FQDN) 2. Цифровая подпись добавляется к передаваемым данным 3. Принимающие устройство используя открытый ключ отправителя расшифровывает Digital Signature и может прочитать имя отправителя Note: Здесь срабатывает правила взаимосвязи между Private и Public key а так же то что Private key никому не передается а следовательно только отправитель мог зашифровать свое имя.

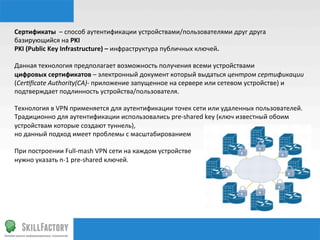

- 13. Сертификаты – способ аутентификации устройствами/пользователями друг друга базирующийся на PKI PKI (Public Key Infrastructure) – инфраструктура публичных ключей. Данная технология предполагает возможность получения всеми устройствами цифровых сертификатов – электронный документ который выдаться центром сертификации (Cer1ficate Authority(CA)-‐ приложение запущенное на сервере или сетевом устройстве) и подтверждает подлинность устройства/пользователя. Технология в VPN применяется для аутентификации точек сети или удаленных пользователей. Традиционно для аутентификации использовались pre-‐shared key (ключ известный обоим устройствам которые создают туннель), но данный подход имеет проблемы с масштабированием При построении Full-‐mash VPN сети на каждом устройстве нужно указать n-‐1 pre-‐shared ключей.

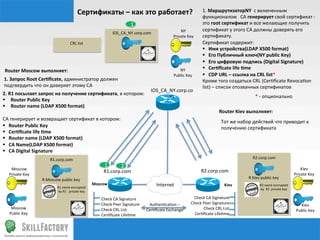

- 14. Сертификаты – как это работает? 1. МаршрутизаторNY с включенным функционалом CA генерирует свой сертификат -‐ 1 это root сертификат и все желающие получить NY сертификат у этого CA должны доверять его IOS_CA_NY.corp.com Private Key сертификату. CRL list Сертификат содержит: § Имя устройства(LDAP X500 format) § Его Публичный ключ(NY public Key) § Его цифровую подпись (Digital Signature) NY § Cerqficate life qme Router Moscow выполняет: Public Key § CDP URL – ссылка на CRL list* 1. Запрос Root Cerqficate, администратор должен Кроме того создаться CRL (Cer‰ficate Revoca‰on подтвердить что он доверяет этому CA list) – список отозванных сертификатов IOS_CA_NY.corp.co 2. R1 посылает запрос на получение сертификата, в котором: m * -‐ опционально § Router Public Key § Router name (LDAP X500 format) Router Kiev выполняет: CA генерирует и возвращает сертификат в котором: Тот же набор действий что приводит к § Router Public Key получению сертификата § Cerqficate life qme § Router name (LDAP X500 format) § CA Name(LDAP X500 format) § CA Digital Signature R1.corp.com R2.corp.com 1 2 Kiev Moscow R2.corp.com R1.corp.com Private Key Private Key R Moscow public key R Kiev public key Moscow Internet Kiev R2 name encrypted R1 name encrypted by R2 private key by R1 private key Check CA Signature Check CA Signature Check Peer Signature Authen‰ca‰on – Check Peer Signature Kiev Moscow Check CRL List Cer‰ficate Exchange Check CRL List Public Key Public Key Cer‰ficate Life‰me Cer‰ficate Life‰me
- 15. Набор протоколов IPsec: Исторически сложилось так что протокол IP не имел никаких встроенных средств защиты передаваемых данных, для этих целей существует расширение IPsec. IPsec (IP security) – набор стандартов задачей которых является обеспечить (может быть обеспечено все или некоторые части): § Согласование параметров защиты между устройствами(Nego‰a‰on Protocols) § Защищённая генерация сессионных ключей для симметричного шифрования (Session key genera‰on) § Инкапсуляцию трафика (Encapsula‰on methods) § Шифрование передаваемого трафика (Encryp‰on protocols) § Проверку целостности предаваемого трафика(Hashing Protocols) IPsec § DES § IKEv1,2 § DH1 § MD5 § 3DES (ISAKMP) § DH2 § AH Hashing § SHA § AES § Manual Nego‰a‰on § Session key DH5 § ESP Encryp‰on § Local protocols § Local protocols § DH7 Encapsula‰on protocols standards standard genera‰on s

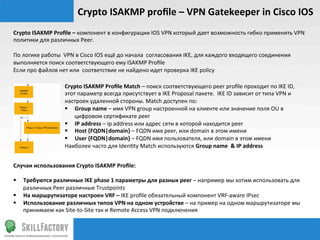

- 16. Crypto ISAKMP profile – VPN Gatekeeper in Cisco IOS Crypto ISAKMP Profile – компонент в конфигурации IOS VPN который дает возможность гибко применять VPN политики для различных Peer. По логике работы VPN в Cisco IOS ещё до начала согласования IKE, для каждого входящего соединения выполняется поиск соответствующего ему ISAKMP Profile Если про файлов нет или соответствие не найдено идет проверка IKE policy Crypto ISAKMP Profile Match – поиск соответствующего peer profile проходит по IKE ID, этот параметр всегда присутствует в IKE Proposal пакете. IKE ID зависит от типа VPN и настроек удаленной стороны. Match доступен по: § Group name – имя VPN group настроенной на клиенте или значение поля OU в цифровом сертификате peer § IP address – ip address или адрес сети в которой находится peer § Host {FQDN|domain} – FQDN имя peer, или domain в этом имени § User {FQDN|domain} – FQDN имя пользователя, или domain в этом имени Наиболее часто для Iden‰ty Match используются Group name & IP address Случаи использования Crypto ISAKMP Profile: § Требуются различные IKE phase 1 параметры для разных peer – например мы хотим использовать для различных Peer различные Trustpoints § На маршрутизаторе настроен VRF – IKE profile обязательный компонент VRF-‐aware IPsec § Использование различных типов VPN на одном устройстве – на пример на одном маршрутизаторе мы принимаем как Site-‐to-‐Site так и Remote Access VPN подключения

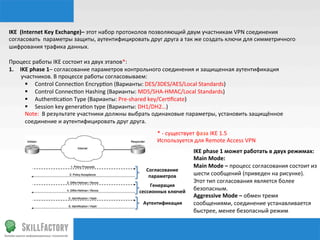

- 17. IKE (Internet Key Exchange)– этот набор протоколов позволяющий двум участникам VPN соединения согласовать параметры защиты, аутентифицировать друг друга а так же создать ключи для симметричного шифрования трафика данных. Процесс работы IKE состоит из двух этапов*: 1. IKE phase 1– согласование параметров контрольного соединения и защищенная аутентификация участников. В процессе работы согласовываем: § Control Connec‰on Encryp‰on (Варианты: DES/3DES/AES/Local Standards) § Control Connec‰on Hashing (Варианты: MD5/SHA-‐HMAC/Local Standards) § Authen‰ca‰on Type (Варианты: Pre-‐shared key/Cer‰ficate) § Session key genera‰on type (Варианты: DH1/DH2…) Note: В результате участники должны выбрать одинаковые параметры, установить защищённое соединение и аутентифицировать друг друга. * -‐ существует фаза IKE 1.5 Используется для Remote Access VPN IKE phase 1 может работать в двух режимах: Main Mode: Main Mode – процесс согласования состоит из Согласование параметров шести сообщений (приведен на рисунке). Этот тип согласования является более Генерация сессионных ключей безопасным. Aggressive Mode – обмен тремя Аутентификация сообщениями, соединение устанавливается быстрее, менее безопасный режим

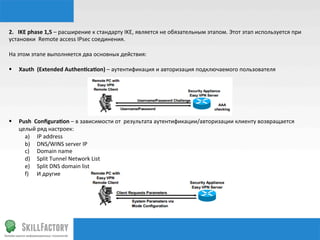

- 18. 2. IKE phase 1,5 – расширение к стандарту IKE, является не обязательным этапом. Этот этап используется при установки Remote access IPsec соединения. На этом этапе выполняется два основных действия: § Xauth (Extended Authenqcaqon) – аутентификация и авторизация подключаемого пользователя § Push Configuraqon – в зависимости от результата аутентификации/авторизации клиенту возвращается целый ряд настроек: a) IP address b) DNS/WINS server IP c) Domain name d) Split Tunnel Network List e) Split DNS domain list f) И другие

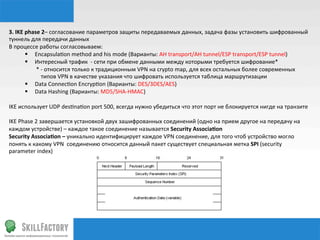

- 19. 3. IKE phase 2– согласование параметров защиты передаваемых данных, задача фазы установить шифрованный туннель для передачи данных В процессе работы согласовываем: § Encapsula‰on method and his mode (Варианты: AH transport/AH tunnel/ESP transport/ESP tunnel) § Интересный трафик -‐ сети при обмене данными между которыми требуется шифрование* * -‐ относится только к традиционным VPN на crypto map, для всех остальных более современных типов VPN в качестве указания что шифровать используется таблица маршрутизации § Data Connec‰on Encryp‰on (Варианты: DES/3DES/AES) § Data Hashing (Варианты: MD5/SHA-‐HMAC) IKE использует UDP des‰na‰on port 500, всегда нужно убедиться что этот порт не блокируется нигде на транзите IKE Phase 2 завершается установкой двух зашифрованных соединений (одно на прием другое на передачу на каждом устройстве) – каждое такое соединение называется Security Associaqon Security Associaqon – уникально идентифицирует каждое VPN соединение, для того чтоб устройство могло понять к какому VPN соединению относится данный пакет существует специальная метка SPI (security parameter index)

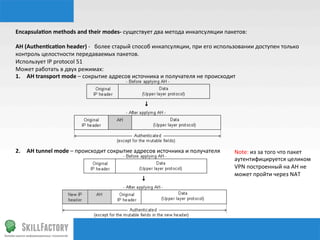

- 20. Encapsulaqon methods and their modes-‐ существует два метода инкапсуляции пакетов: AH (Authenqcaqon header) -‐ более старый способ инкапсуляции, при его использовании доступен только контроль целостности передаваемых пакетов. Использует IP protocol 51 Может работать в двух режимах: 1. AH transport mode – сокрытие адресов источника и получателя не происходит 2. AH tunnel mode – происходит сокрытие адресов источника и получателя Note: из за того что пакет аутентифицируется целиком VPN построенный на AH не может пройти через NAT

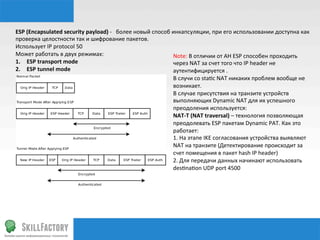

- 21. ESP (Encapsulated security payload) -‐ более новый способ инкапсуляции, при его использовании доступна как проверка целостности так и шифрование пакетов. Использует IP protocol 50 Может работать в двух режимах: Note: В отличии от AH ESP способен проходить 1. ESP transport mode через NAT за счет того что IP header не 2. ESP tunnel mode аутентифицируется . В случи со sta‰c NAT никаких проблем вообще не возникает. В случае присутствия на транзите устройств выполняющих Dynamic NAT для их успешного преодоления используется: NAT-‐T (NAT traversal) – технология позволяющая преодолевать ESP пакетам Dynamic PAT. Как это работает: 1. На этапе IKE согласования устройства выявляют NAT на транзите (Детектирование происходит за счет помещения в пакет hash IP header) 2. Для передачи данных начинают использовать des‰na‰on UDP port 4500

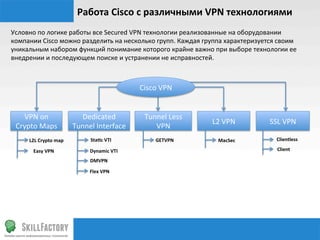

- 22. Работа Cisco c различными VPN технологиями Условно по логике работы все Secured VPN технологии реализованные на оборудовании компании Cisco можно разделить на несколько групп. Каждая группа характеризуется своим уникальным набором функций понимание которого крайне важно при выборе технологии ее внедрении и последующем поиске и устранении не исправностей. Cisco VPN VPN on Dedicated Tunnel Less L2 VPN SSL VPN Crypto Maps Tunnel Interface VPN L2L Crypto map Staqc VTI GETVPN MacSec Clientless Easy VPN Dynamic VTI Client DMVPN Flex VPN

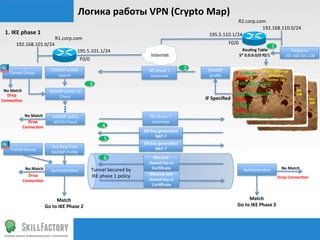

- 23. Логика работы VPN (Crypto Map) R2.corp.com 192.168.110.0/24 1. IKE phase 1 195.5.110.1/24 R1.corp.com 192.168.101.0/24 F0/0 Rouqng Table 1 195.5.101.1/24 Packet to Internet S* 0.0.0.0/0 f0/1 192.168.101.100 F0/0 ISAKMP profile IKE phase 1 2 ISAKMP Tunnel Group IF traffic go F0/0 Crypto map Search политики profile Sequence FROM Number 100 3 (192.168.110.0/24) No Match TO Seq ISAKMP policy 10 Drop (192.168.101.0/24) 200 Check IF Specified Seq THEN . Connecqon . 300 Encrypt No Match . AND Send to 195.5.101.1 ISAKMP policy IKE phase 1 Drop 65535 Check политики Connecqon 4 DH key generaqon NAT-‐T 5 DH key generaqon Key Ring from NAT-‐T Tunnel Group ISAKMP Profile 6 Kiev pre-‐ shared key or No Match Tunnel Secured by Cerqficate Authen‰ca‰on No Match Authen‰ca‰on Drop IKE phase 1 policy Moscow pre-‐ shared key or Drop Connecqon Connecqon Cerqficate Match Match Go to IKE Phase 2 Go to IKE Phase 2

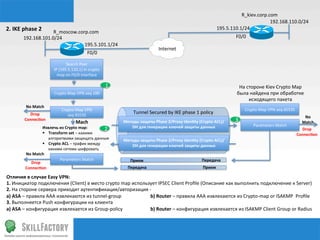

- 24. R_kiev.corp.com 192.168.110.0/24 2. IKE phase 2 195.5.110.1/24 R_moscow.corp.com 192.168.101.0/24 F0/0 195.5.101.1/24 Internet F0/0 Search Peer IP (195.5.110.1) in crypto map on F0/0 interface 1 На стороне Kiev Crypto Map Crypto-‐Map VPN seq 100 была найдена при обработке исходящего пакета No Match Crypto-‐Map VPN Crypto-‐Map VPN seq 65535 Drop seq 65535 Tunnel Secured by IKE phase 1 policy No Connecqon Mach Методы защиты Phase 2/Proxy Idenqty (Crypto ACL)/ 3 Match DH для генерации ключей защиты данных Parameters Match Извлечь из Crypto map: 2 Drop § Transform set – какими Connecqon алгоритмами защищать данные Методы защиты Phase 2/Proxy Idenqty (Crypto ACL)/ § Crypto ACL – трафик между DH для генерации ключей защиты данных какими сетями шифровать No Match Parameters Match Прием Передача Drop Connecqon Передача Прием Отличия в случае Easy VPN: 1. Инициатор подключения (Client) в место crypto map использует IPSEC Client Profile (Описание как выполнить подключение к Server) 2. На стороне сервера приходит аутентификация/авторизация -‐ a) ASA – правила AAA извлекаются из tunnel-‐group b) Router – правила AAA извлекаются из Crypto-‐map or ISAKMP Profile 3. Выполняется Push конфигурации на клиента а) ASA – конфигурация извлекается из Group-‐policy b) Router – конфигурация извлекается из ISAKMP Client Group or Radius

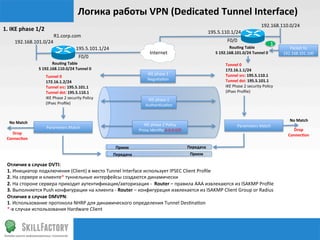

- 25. Логика работы VPN (Dedicated Tunnel Interface) 192.168.110.0/24 1. IKE phase 1/2 195.5.110.1/24 R1.corp.com 192.168.101.0/24 F0/0 Rouqng Table 1 195.5.101.1/24 Packet to Internet S 192.168.101.0/24 Tunnel 0 192.168.101.100 F0/0 Rouqng Table Tunnel 0 S 192.168.110.0/24 Tunnel 0 172.16.1.1/24 IKE phase 1 Tunnel src: 195.5.110.1 Tunnel 0 Nego‰a‰on Tunnel dst: 195.5.101.1 172.16.1.2/24 Tunnel src: 195.5.101.1 IKE Phase 2 security Policy Tunnel dst: 195.5.110.1 (IPsec Profile) IKE Phase 2 security Policy IKE phase 1 (IPsec Profile) Authen‰ca‰on No Match No Match IKE phase 2 Policy Parameters Match Parameters Match Proxy Iden‰ty 0.0.0.0/0 Drop Drop Connecqon Connecqon Прием Передача Передача Прием Отличия в случае DVTI: 1. Инициатор подключения (Client) в место Tunnel Interface использует IPSEC Client Profile 2. На сервере и клиенте* туннельные интерфейсы создаются динамически 2. На стороне сервера приходит аутентификация/авторизация -‐ Router – правила AAA извлекаются из ISAKMP Profile 3. Выполняется Push конфигурации на клиента -‐ Router – конфигурация извлекается из ISAKMP Client Group or Radius Отличия в случае DMVPN: 1. Использование протокола NHRP для динамического определения Tunnel Des‰na‰on *-‐в случаи использования Hardware Client

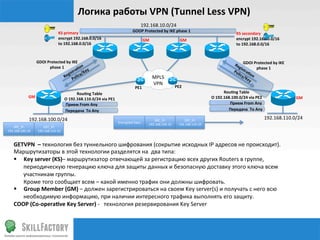

- 26. Логика работы VPN (Tunnel Less VPN) 192.168.10.0/24 KS primary GOOP Protected by IKE phase 1 KS secondary encrypt 192.168.0.0/16 GM GM encrypt 192.168.0.0/16 to 192.168.0.0/16 to 192.168.0.0/16 GDOI Protected by IKE GDOI Protected by IKE phase 1 phase 1 MPLS VPN PE1 PE2 Rouqng Table Rouqng Table GM O 192.168.100.0/24 via PE2 GM O 192.168.110.0/24 via PE1 Прием From Any Прием From Any Передача To Any Передача To Any 192.168.100.0/24 SRC_IP: DST_IP: 192.168.110.0/24 Encrypted Data 192.168.100.10 192.168.110.10 SRC_IP: DST_IP: 192.168.100.10 192.168.110.10 GETVPN – технология без туннельного шифрования (сокрытие исходных IP адресов не происходит). Маршрутизаторы в этой технологии разделятся на два типа: § Key server (KS)– маршрутизатор отвечающей за регистрацию всех других Routers в группе, периодическую генерацию ключа для защиты данных и безопасную доставку этого ключа всем участникам группы. Кроме того сообщает всем – какой именно трафик они должны шифровать. § Group Member (GM) – должен зарегистрироваться на своем Key server(s) и получать с него всю необходимую информацию, при наличии интересного трафика выполнять его защиту. COOP (Co-‐operaqve Key Server) -‐ технология резервирования Key Server

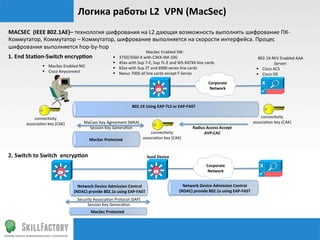

- 27. Логика работы L2 VPN (MacSec) MACSEC (IEEE 802.1AE)– технология шифрования на L2 дающая возможность выполнять шифрование ПК-‐ Коммутатор, Коммутатор – Коммутатор, шифрование выполняется на скорости интерфейса. Процес шифрования выполняется hop-‐by-‐hop MacSec Enabled SW: 1. End Staqon-‐Switch encrypqon § 3750/3560-‐X with C3KX-‐SM-‐10G 802.1X-‐REV Enabled AAA § 45хх with Sup 7-‐E, Sup 7L-‐E and WS-‐X47XX line cards Server: § MacSec Enabled NIC § 65xx with Sup 2T and 6900 series line cards § Cisco ACS § Cisco Anyconnect § Nexus 7000 all line cards except F-‐Series § Cisco ISE Corporate Network 802.1X Using EAP-‐TLS or EAP-‐FAST connec‰vity connec‰vity associa‰on key (CAK) MaCsec Key Agreement (MKA) associa‰on key (CAK) Session Key Genera‰on Radius Access Accept connec‰vity AVP:CAC MacSec Protected associa‰on key (CAK) 2. Switch to Switch encrypqon Seed Device Corporate Network Network Device Admission Control Network Device Admission Control (NDAC) provide 802.1x using EAP-‐FAST (NDAC) provide 802.1x using EAP-‐FAST Security Associa‰on Protocol (SAP) Session Key Genera‰on MacSec Protected

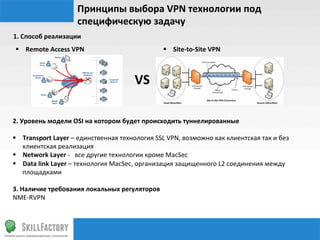

- 28. Принципы выбора VPN технологии под специфическую задачу 1. Способ реализации § Remote Access VPN § Site-‐to-‐Site VPN VS 2. Уровень модели OSI на котором будет происходить туннелированные § Transport Layer – единственная технология SSL VPN, возможно как клиентская так и без клиентская реализация § Network Layer -‐ все другие технологии кроме MacSec § Data link Layer – технология MacSec, организация защищенного L2 соединения между площадками 3. Наличие требования локальных регуляторов NME-‐RVPN

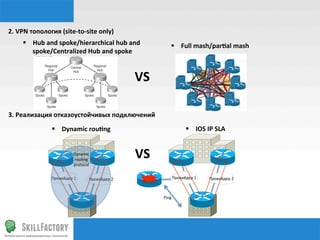

- 29. 2. VPN топология (site-‐to-‐site only) § Hub and spoke/hierarchical hub and § Full mash/parqal mash spoke/Centralized Hub and spoke VS 3. Реализация отказоустойчивых подключений § Dynamic rouqng § IOS IP SLA Dynamic rou‰ng VS protocol Провайдер 1 Провайдер 2 Провайдер 1 Провайдер 2 Ping

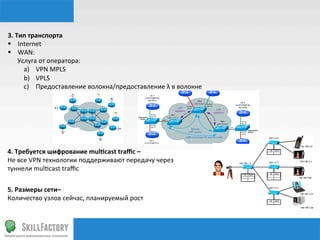

- 30. 3. Тип транспорта § Internet § WAN: Услуга от оператора: a) VPN MPLS b) VPLS c) Предоставление волокна/предоставление λ в волокне 4. Требуется шифрование mulqcast traffic – Не все VPN технологии поддерживают передачу через туннели mul‰cast traffic 5. Размеры сети– Количество узлов сейчас, планируемый рост

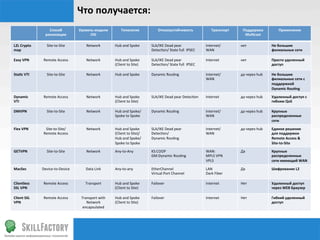

- 31. Что получается: Способ Уровень модели Топология Отказоустойчивость Транспорт Поддержка Применение реализации OSI Mulqcast L2L Crypto Site-‐to-‐Site Network Hub and Spoke SLA/IKE Dead pear Internet/ нет Не большие map Detec‰on/ State full IPSEC WAN филиальные сети Easy VPN Remote Access Network Hub and Spoke SLA/IKE Dead pear Internet нет Просто уделенный (Client to Site) Detec‰on/ State full IPSEC доступ Staqc VTI Site-‐to-‐Site Network Hub and Spoke Dynamic Rou‰ng Internet/ да через hub Не большие WAN филиальные сети с поддержкой Dynamic Rouqng Dynamic Remote Access Network Hub and Spoke SLA/IKE Dead pear Detec‰on Internet да через hub Удаленный доступ с VTI (Client to Site) гибким QoS DMVPN Site-‐to-‐Site Network Hub and Spoke/ Dynamic Rou‰ng Internet/ да через hub Крупные Spoke to Spoke WAN распределенные сети Flex VPN Site-‐to-‐Site/ Network Hub and Spoke SLA/IKE Dead pear Internet/ да через hub Единое решение Remote Access (Client to Site)/ Detec‰on/ WAN для поддержки Hub and Spoke/ Dynamic Rou‰ng Remote Access & Spoke to Spoke Site-‐to-‐Site GETVPN Site-‐to-‐Site Network Any-‐to-‐Any KS:COOP WAN: Да Крупные GM:Dynamic Rou‰ng MPLS VPN распределенные VPLS сети имеющий WAN MacSec Device-‐to-‐Device Data Link Any-‐to-‐any EtherChannel LAN Да Шифрование L2 Virtual Port Channel Dark Fiber Clientless Remote Access Transport Hub and Spoke Failover Internet Нет Удаленный доступ SSL VPN (Client to Site) через WEB Браузер Client SSL Remote Access Transport with Hub and Spoke Failover Internet Нет Гибкий уделенный VPN Network (Client to Site) доступ encapsulated

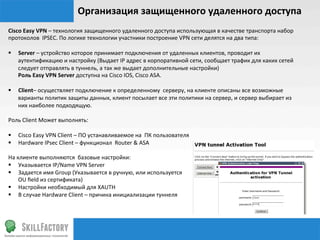

- 32. Организация защищенного удаленного доступа Cisco Easy VPN – технология защищенного удаленного доступа использующая в качестве транспорта набор протоколов IPSEC. По логике технологии участники построение VPN сети делятся на два типа: § Server – устройство которое принимает подключения от удаленных клиентов, проводит их аутентификацию и настройку (Выдает IP адрес в корпоративной сети, сообщает трафик для каких сетей следует отправлять в туннель, а так же выдает дополнительные настройки) Роль Easy VPN Server доступна на Cisco IOS, Cisco ASA. § Client– осуществляет подключение к определенному серверу, на клиенте описаны все возможные варианты политик защиты данных, клиент посылает все эти политики на сервер, и сервер выбирает из них наиболее подходящую. Роль Client Может выполнять: § Cisco Easy VPN Client – ПО устанавливаемое на ПК пользователя § Hardware IPsec Client – функционал Router & ASA На клиенте выполняются базовые настройки: § Указывается IP/Name VPN Server § Задается имя Group (Указывается в ручную, или используется OU field из сертификата) § Настройки необходимый для XAUTH § В случае Hardware Client – причина инициализации туннеля

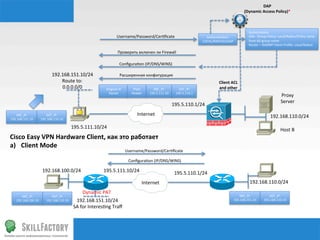

- 33. DAP (Dynamic Access Policy)* Authoriza‰on: Username/Password/Cer‰ficate Authen‰ca‰on: ASA -‐ Group-‐Policy: Local/Radius/Policy name LOCAL/RADIUS/LDAP from AD group name Router – ISAKMP Client Profile: Local/Radius Проверить включен ли Firewall Configura‰on (IP/DNS/WINS) 192.168.151.10/24 Расширенная конфигурация Route to: Client ACL 0.0.0.0/0 Original IP IPSec SRC_IP: DST_IP: and other Packet Header 195.5.111.10 195.5.110.1 Proxy Server 195.5.110.1/24 SRC_IP: DST_IP: Internet 192.168.110.0/24 192.168.151.10 192.168.110.10 195.5.111.10/24 Host B Cisco Easy VPN Hardware Client, как это работает a) Client Mode Username/Password/Cer‰ficate Configura‰on (IP/DNS/WINS) 192.168.100.0/24 195.5.111.10/24 195.5.110.1/24 Internet 192.168.110.0/24 Dynamic PAT SRC_IP: DST_IP: SRC_IP: DST_IP: 192.168.100.10 192.168.110.10 192.168.151.10/24 192.168.151.10 192.168.110.10 SA for Interes‰ng Traff

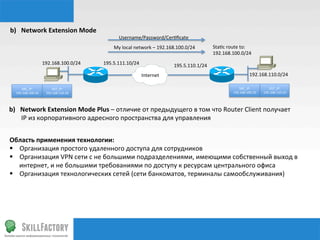

- 34. b) Network Extension Mode Username/Password/Cer‰ficate My local network – 192.168.100.0/24 Sta‰c route to: 192.168.100.0/24 192.168.100.0/24 195.5.111.10/24 195.5.110.1/24 Internet 192.168.110.0/24 SRC_IP: DST_IP: SRC_IP: DST_IP: 192.168.100.10 192.168.110.10 192.168.100.10 192.168.110.10 b) Network Extension Mode Plus – отличие от предыдущего в том что Router Client получает IP из корпоративного адресного пространства для управления Область применения технологии: § Организация простого удаленного доступа для сотрудников § Организация VPN сети с не большими подразделениями, имеющими собственный выход в интернет, и не большими требованиями по доступу к ресурсам центрального офиса § Организация технологических сетей (сети банкоматов, терминалы самообслуживания)

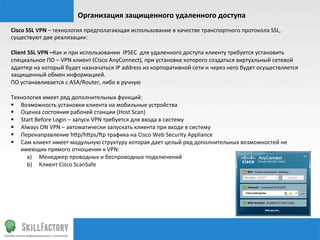

- 35. Организация защищенного удаленного доступа Cisco SSL VPN – технология предполагающая использование в качестве транспортного протокола SSL, существуют две реализации: Client SSL VPN –Как и при использовании IPSEC для удаленного доступа клиенту требуется установить специальное ПО – VPN клиент (Cisco AnyConnect), при установке которого создаться виртуальный сетевой адаптер на который будет назначаться IP address из корпоративной сети и через него будет осуществляется защищенный обмен информацией. ПО устанавливается с ASA/Router, либо в ручную Технология имеет ряд дополнительных функций: § Возможность установки клиента на мобильные устройства § Оценка состояния рабочей станции (Host Scan) § Start Before Login – запуск VPN требуется для входа в систему § Always ON VPN – автоматически запускать клиента при входе в систему § Перенаправление h¦p/h¦ps/§p трафика на Cisco Web Security Appliance § Сам клиент имеет модульную структуру которая дает целый ряд дополнительных возможностей не имеющих прямого отношения к VPN: a) Менеджер проводных и беспроводных подключений b) Клиент Cisco ScanSafe
- 36. Cisco Client SSL , как это работает + дополнительные функции Аутентификация на WEB портале Client Download Сбор информации о состоянии системы* DAP (Dynamic Access Policy)* OS Version/An‰virus type/Firewall type ...* Username/Password/Group Authoriza‰on: Authen‰ca‰on: ASA -‐ Group-‐Policy: Local/Radius/Policy name LOCAL/RADIUS/LDAP from AD group name Router – ISAKMP Client Profile: Local/Radius Se¨ngs SRC_IP: DST_IP: 192.168.151.10 Facebook 195.5.111.10/24 195.5.110.1/24 SRC_IP: DST_IP: Internet 192.168.110.0/24 192.168.151.10 192.168.110.10 Original IP SSL SRC_IP: DST_IP: Packet Header 195.5.111.10 195.5.110.1 192.168.151.10/24 Route to: SRC_IP: DST_IP: 0.0.0.0/0 192.168.151.10 192.168.110.10 * -‐ ASA only

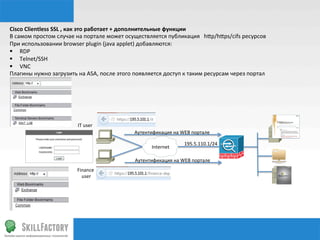

- 37. Cisco Clientless SSL , как это работает + дополнительные функции В самом простом случае на портале может осуществляется публикация h¦p/h¦ps/cifs ресурсов При использовании browser plugin (java applet) добавляются: § RDP § Telnet/SSH § VNC Плагины нужно загрузить на ASA, после этого появляется доступ к таким ресурсам через портал IT user Аутентификация на WEB портале 195.5.110.1/24 Internet Аутентификация на WEB портале Finance user

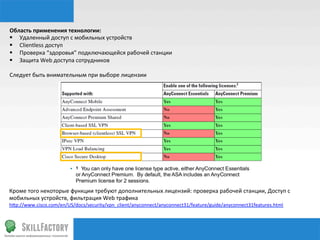

- 38. Область применения технологии: § Удаленный доступ с мобильных устройств § Clientless доступ § Проверка “здоровья” подключающейся рабочей станции § Защита Web доступа сотрудников Следует быть внимательным при выборе лицензии Кроме того некоторые функции требуют дополнительных лицензий: проверка рабочей станции, Доступ с мобильных устройств, фильтрация Web трафикa h¦p://www.cisco.com/en/US/docs/security/vpn_client/anyconnect/anyconnect31/feature/guide/anyconnect31features.html

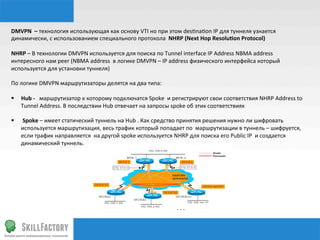

- 39. DMVPN – технология использующая как основу VTI но при этом des‰na‰on IP для туннеля узнается динамически, с использованием специального протокола NHRP (Next Hop Resoluqon Protocol) NHRP – В технологии DMVPN используется для поиска по Tunnel interface IP Address NBMA address интересного нам peer (NBMA address в логике DMVPN – IP address физического интерфейса который используется для установки туннеля) По логике DMVPN маршрутизаторы делятся на два типа: § Hub -‐ маршрутизатор к которому подключатся Spoke и регистрируют свои соответствия NHRP Address to Tunnel Address. В последствии Hub отвечает на запросы spoke об этих соответствиях § Spoke – имеет статический туннель на Hub . Как средство принятия решения нужно ли шифровать используется маршрутизация, весь трафик который попадает по маршрутизации в туннель – шифруется, если трафик направляется на другой spoke используется NHRP для поиска его Public IP и создается динамический туннель.

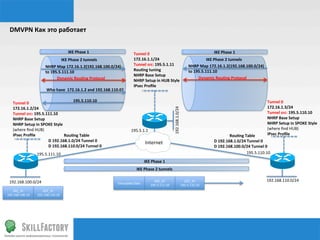

- 40. DMVPN Как это работает IKE Phase 1 Tunnel 0 IKE Phase 1 IKE Phase 2 tunnels 172.16.1.1/24 IKE Phase 2 tunnels NHRP Map 172.16.1.2(192.168.100.0/24) Tunnel src: 195.5.1.11 NHRP Map 172.16.1.2(192.168.100.0/24) to 195.5.111.10 Rouqng tuning to 195.5.111.10 NHRP Base Setup Dynamic Rouqng Protocol Dynamic Rouqng Protocol NHRP Setup in HUB Style IPsec Profile Who have 172.16.1.2 and 192.168.110.0? 195.5.110.10 Tunnel 0 Tunnel 0 172.16.1.3/24 192.168.1.0/24 172.16.1.2/24 Tunnel src: 195.5.111.10 Tunnel src: 195.5.110.10 NHRP Base Setup NHRP Base Setup NHRP Setup in SPOKE Style NHRP Setup in SPOKE Style (where find HUB) 195.5.1.1 (where find HUB) IPsec Profile Rouqng Table Rouqng Table IPsec Profile D 192.168.1.0/24 Tunnel 0 Internet D 192.168.1.0/24 Tunnel 0 D 192.168.110.0/24 Tunnel 0 D 192.168.100.0/24 Tunnel 0 195.5.111.10 195.5.110.10 IKE Phase 1 IKE Phase 2 tunnels 192.168.100.0/24 SRC_IP: DST_IP: 192.168.110.0/24 Encrypted Data 195.5.111.10 195.5.110.10 SRC_IP: DST_IP: 192.168.100.10 192.168.110.10

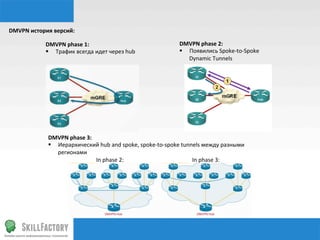

- 41. DMVPN история версий: DMVPN phase 1: DMVPN phase 2: § Трафик всегда идет через hub § Появились Spoke-‐to-‐Spoke Dynamic Tunnels DMVPN phase 3: § Иерархический hub and spoke, spoke-‐to-‐spoke tunnels между разными регионами In phase 2: In phase 3:

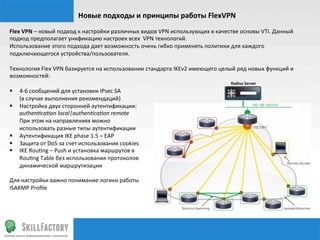

- 42. Новые подходы и принципы работы FlexVPN Flex VPN – новый подход к настройки различных видов VPN использующих в качестве основы VTI. Данный подход предполагает унификацию настроек всех VPN технологий. Использование этого подхода дает возможность очень гибко применять политики для каждого подключающегося устройства/пользователя. Технология Flex VPN базируется на использовании стандарта IKEv2 имеющего целый ряд новых функций и возможностей: Radius Server § 4-‐6 сообщений для установки IPsec SA (в случае выполнения рекомендаций) § Настройка двух сторонней аутентификации: authen1ca1on local|authen1ca1on remote При этом на направлениях можно использовать разные типы аутентификации § Аутентификация IKE phase 1.5 – EAP § Защита от DoS за счет использования cookies § IKE Rou‰ng – Push и установка маршрутов в Rou‰ng Table без использования протоколов динамической маршрутизации Для настройки важно понимание логики работы ISAKMP Profile

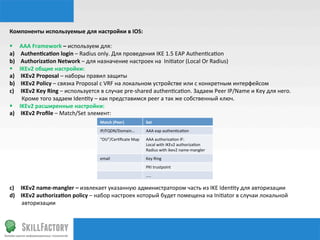

- 43. Компоненты используемые для настройки в IOS: § AAA Framework – используем для: a) Authenqcaqon login – Radius only. Для проведения IKE 1.5 EAP Authen‰ca‰on b) Authorizaqon Network – для назначение настроек на Ini‰ator (Local Or Radius) § IKEv2 общие настройки: a) IKEv2 Proposal – наборы правил защиты b) IKEv2 Policy – связка Proposal c VRF на локальном устройстве или с конкретным интерфейсом c) IKEv2 Key Ring – используется в случае pre-‐shared authen‰ca‰on. Задаем Peer IP/Name и Key для него. Кроме того задаем Iden‰ty – как представимcя peer а так же собственный ключ. § IKEv2 расширенные настройки: a) IKEv2 Profile – Match/Set элемент: Match (Peer) Set IP/FQDN/Domain… AAA eap authen‰ca‰on “OU”/Cer‰ficate Map AAA authoriza‰on IF: Local with IKEv2 authoriza‰on Radius with ikev2 name-‐mangler email Key Ring PKI trustpoint ….. c) IKEv2 name-‐mangler – извлекает указанную администратором часть из IKE Iden‰ty для авторизации d) IKEv2 authorizaqon policy – набор настроек который будет помещена на Ini‰ator в случаи локальной авторизации

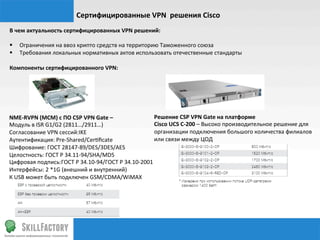

- 44. Сертифицированные VPN решения Cisco В чем актуальность сертифицированных VPN решений: § Ограничения на ввоз крипто средств на территорию Таможенного союза § Требования локальных нормативных актов использовать отечественные стандарты Компоненты сертифицированного VPN: NME-‐RVPN (МСМ) с ПО CSP VPN Gate – Решение CSP VPN Gate на платформе Модуль в ISR G1/G2 (2811…/2911…) Cisco UCS C-‐200 – Высоко производительное решение для Согласование VPN сессий:IKE организации подключения большого количества филиалов Аутентификация: Pre-‐Shared/Cer‰ficate или связи между ЦОД Шифрование: ГОСТ 28147-‐89/DES/3DES/AES Целостность: ГОСТ Р 34.11-‐94/SHA/MD5 Цифровая подпись:ГОСТ Р 34.10-‐94/ГОСТ Р 34.10-‐2001 Интерфейсы: 2 *1G (внешний и внутренний) К USB может быть подключен GSM/CDMA/WiMAX

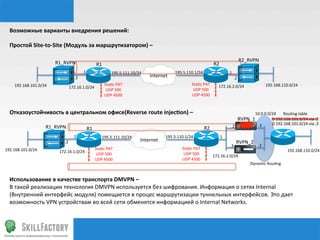

- 45. Возможные варианты внедрения решений: Простой Site-‐to-‐Site (Модуль за маршрутизатором) – R1_RVPN R2_RVPN R1 R2 .1 195.5.111.10/24 195.5.110.1/24 .1 .2 Internet .2 192.168.101.0/24 Sta‰c PAT Sta‰c PAT 192.168.110.0/24 172.16.1.0/24 172.16.2.0/24 UDP 500 UDP 500 UDP 4500 UDP 4500 Отказоустойчивость в центральном офисе(Reverse route injecqon) – 10.0.0.0/24 Rou‰ng table RVPN_1 D 192.168.101.0/24 via .2 .2 D 192.168.101.0/24 via .3 R1_RVPN R1 R2 .2 .1 195.5.111.10/24 195.5.110.1/24 .1 Internet .2 .3 RVPN_2 .3 192.168.101.0/24 172.16.1.0/24 Sta‰c PAT Sta‰c PAT 192.168.110.0/24 UDP 500 UDP 500 172.16.2.0/24 UDP 4500 UDP 4500 Dynamic Rou‰ng Использование в качестве транспорта DMVPN – В такой реализации технология DMVPN используется без шифрования. Информация о сетях Internal (Внутренний интерфейс модуля) помещается в процес маршрутизации туннельных интерфейсов. Это дает возможность VPN устройствам во всей сети обменятся информацией о Internal Networks.

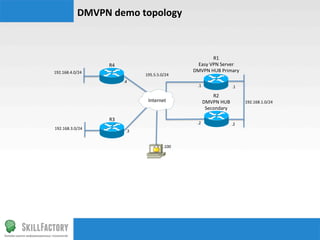

- 46. DMVPN demo topology R1 R4 Easy VPN Server 192.168.4.0/24 DMVPN HUB Primary 195.5.5.0/24 .4 .1 .1 R2 Internet DMVPN HUB 192.168.1.0/24 Secondary R3 .2 .2 192.168.3.0/24 .3 .100
- 47. Слушателям сегодняшнего вебинара предоставляется скидка на ближайший курс CCNA Security: h¦p://skillfactory.ru/courses/ccna_security Промо код для получения скидки -‐ #SECFW Запись семинара а также ссылка на презентацию будут доступны на нашем канале в YouTube h¦p://www.youtube.com/user/SkillFactoryVideo Спасибо за внимание!
