![Auto Smart Port – включение порта
4500_Sup7E#show shell functions CISCO_PHONE_AUTO_SMARTPORT
function CISCO_PHONE_AUTO_SMARTPORT () {
if [[ $LINKUP -eq YES ]]; then
conf t
interface $INTERFACE
no macro description $TRIGGER
switchport
switchport access vlan $ACCESS_VLAN
switchport mode access
if [[ $AUTH_ENABLED -eq NO ]]; then
switchport voice vlan $VOICE_VLAN
fi
auto qos voip Cisco-phone
switchport port-security
switchport port-security max 2
switchport port-security violation restrict
switchport port-security aging time 2
switchport port-security aging type inactivity
spanning-tree portfast
spanning-tree bpduguard enable
macro description $TRIGGER
exit
end
fi](https://image.slidesharecdn.com/18001830principlesofconstructionofcampusnetworkmhavankin-121214075243-phpapp02/85/VDI-39-320.jpg)

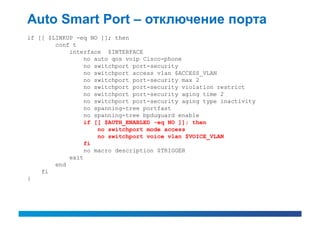

![Auto Smart Port – отключение порта
if [[ $LINKUP -eq NO ]]; then
conf t
interface $INTERFACE
no auto qos voip Cisco-phone
no switchport port-security
no switchport access vlan $ACCESS_VLAN
no switchport port-security max 2
no switchport port-security violation restrict
no switchport port-security aging time 2
no switchport port-security aging type inactivity
no spanning-tree portfast
no spanning-tree bpduguard enable
if [[ $AUTH_ENABLED -eq NO ]]; then
no switchport mode access
no switchport voice vlan $VOICE_VLAN
fi
no macro description $TRIGGER
exit
end
fi
}](https://image.slidesharecdn.com/18001830principlesofconstructionofcampusnetworkmhavankin-121214075243-phpapp02/85/VDI-40-320.jpg)
Uploaded byCisco Russia
Принципы построения кампусных сетей для внедрения тонких клиентов VDI.
Документ описывает принципы построения кампусных сетей для внедрения виртуализированных десктопов (VDI) в корпоративной среде, включая требования к сети, архитектуру и протоколы. Основное внимание уделяется высокой доступности, снижению стоимости владения, обеспечению питания PoE и автоматической настройке сетевых устройств. Также рассматриваются различные типы клиентов и их влияние на производительность и безопасность в контексте виртуализации рабочих мест.
More Related Content
Similar to Принципы построения кампусных сетей для внедрения тонких клиентов VDI.
Принципы построения кампусных сетей для внедрения тонких клиентов VDI.
- 1. Принципы построения кампусных сетейдля внедрения виртуализированных десктопов Максим Хаванкин системный инженер mkhavank@cisco.com

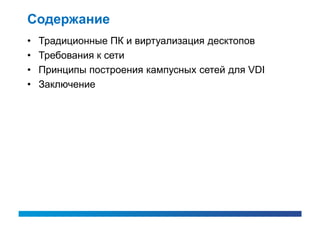

- 2. Содержание • Традиционные ПК и виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI • Заключение

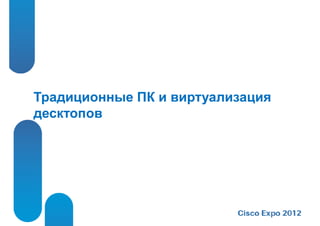

- 3. Традиционные ПК ивиртуализация десктопов
- 4. Эволюция виртуализации рабочих мест Мэнфрейм Клиент/Сервер Интернет Виртуализация 1960-1980 1980-1995 1995-2010 2010+ Размещение Штаб-квартира Филиал/ Домашний Где угодно пользователя корпорации Отделение офис Ограниченный Роль сети Отсутствует Доступность Стратегическая интеллект Сложность IT Низкая Средняя Высокая Низкая Интерфейс Только текст Windows (GUI) Web Любой Мобильность Отсутствует Ограниченная Улучшенная Полная
- 5. Что такое виртуализациядесктопа? • Отделение физического устройства от логического десктопа • Запуск (хостинг) логического десктопа в Центре Обработки Данных (ЦОД) • Возможность доступа к логическому десктопу при помощи сети • Физические устройства различных типов обеспечивают непрерывный доступ к логическому десктопу, предоставляя пользователю возможность продолжать работу с момента его последнего подключения Виртуализированный десктоп, работающий в ЦОД ЦОД

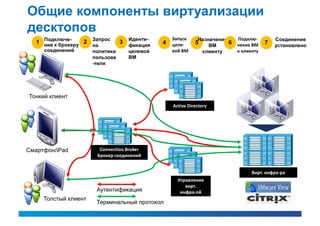

- 6. Общие компоненты виртуализации десктопов Иденти- Запуск Подклю- 1 Подключе- ние к брокеру 2 Запрос 3 4 целе- 5 Назначение 6 чение ВМ 7 Соединение на фикация ВМ установлено соединений политики целевой вой ВМ клиенту к клиенту пользова ВМ -теля Тонкий клиент Active Directory Смартфон/iPad Connection Broker Брокер соединений Вирт. ннфра-ра Управление вирт. Аутентификация инфра-ой Толстый клиент Терминальный протокол
- 7. Архитектура Cisco VXI Продукты Cisco Виртуализированное рабочее Виртуализированный ЦОД Сеть без границ место Приложения/ОС AnyConnect VXC 6215 MS Collab Finesse CTIOS Office Тонкий Identity клиент Системы виртуализации рабочих мест Services Engine VXC 4000 Гипервизоры Программный клиент WAAS UC Mgr vWAAS UCS WAAS ASA VXC 22xx & Contact Center Routing 21xx Ноль (ISR) клиенты ACE Security Nexus PoE Gateway 1000v Tablets Смартфоны DCN Cloud Compute Лэптопы Системы хранения Ультрабуки Коммутаторы Jabber Сквозное управление, оптимизация и сервис
- 8. Архитектура VXI –дополнительная информация • 3-й день CiscoExpo 2012: 22 ноября • Поток: Центры Обработки Данных • Время: 15-25 – 17-30 • Сессия: Архитектура Cisco VXI для виртуализации рабочих мест пользователей и её внедрение – Введение и базовые элементы 15-25 – 16-25 – Сервисные элементы, масштабирование и управление 16-30 – 17-30

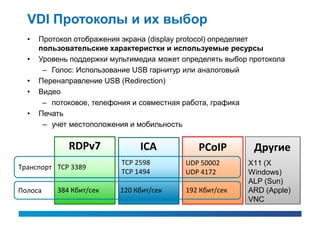

- 9. VDI Протоколы иих выбор • Протокол отображения экрана (display protocol) определяет пользовательские характеристки и используемые ресурсы • Уровень поддержки мультимедиа может определять выбор протокола – Голос: Использование USB гарнитур или аналоговый • Перенаправление USB (Redirection) • Видео – потоковое, телефония и совместная работа, графика • Печать – учет местоположения и мобильность RDPv7 ICA PCoIP Другие TCP 2598 UDP 50002 X11 (X Транспорт TCP 3389 TCP 1494 UDP 4172 Windows) ALP (Sun) Полоса 384 Кбит/сек 120 Кбит/сек 192 Кбит/сек ARD (Apple) VNC

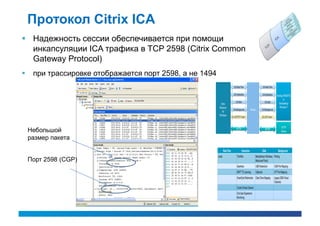

- 10. Протокол Citrix ICA Надежность сессии обеспечивается при помощи инкапсуляции ICA трафика в TCP 2598 (Citrix Common Gateway Protocol) при трассировке отображается порт 2598, а не 1494 Небольшой размер пакета Порт 2598 (CGP)

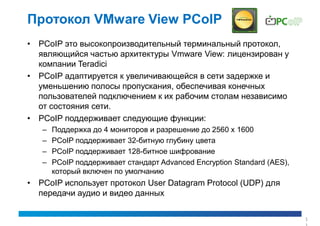

- 11. Протокол VMware ViewPCoIP • PCoIP это высокопроизводительный терминальный протокол, являющийся частью архитектуры Vmware View: лицензирован у компании Teradici • PCoIP адаптируется к увеличивающейся в сети задержке и уменьшению полосы пропускания, обеспечивая конечных пользователей подключением к их рабочим столам независимо от состояния сети. • PCoIP поддерживает следующие функции: – Поддержка до 4 мониторов и разрешение до 2560 x 1600 – PCoIP поддерживает 32-битную глубину цвета – PCoIP поддерживает 128-битное шифрование – PCoIP поддерживает стандарт Advanced Encryption Standard (AES), который включен по умолчанию • PCoIP использует протокол User Datagram Protocol (UDP) для передачи аудио и видео данных 1

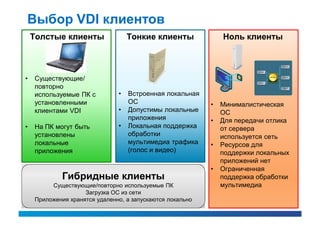

- 12. Выбор VDI клиентов Толстые клиенты Тонкие клиенты Ноль клиенты • Существующие/ повторно используемые ПК с • Встроенная локальная установленными ОС • Минималистическая клиентами VDI • Допустимы локальные ОС приложения • Для передачи отлика • На ПК могут быть • Локальная поддержка от сервера установлены обработки используется сеть локальные мультимедиа трафика • Ресурсов для приложения (голос и видео) поддержки локальных приложений нет • Ограниченная Гибридные клиенты поддержка обработки Существующие/повторно используемые ПК мультимедиа Загрузка ОС из сети Приложения хранятся удаленно, а запускаются локально

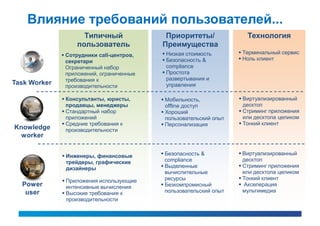

- 13. Влияние требований пользователей... Типичный Приоритеты/ Технология пользователь Преимущества Сотрудники call-центров, Низкая стоимость Терминальный сервис секретари Безопасность & Ноль клиент Ограниченный набор compliance приложений, ограниченные Простота требования к развертывания и Task Worker производительности управления Консультанты, юристы, Мобильность, Виртуализированный продавцы, менеджеры offline доступ десктоп Стандартный набор Хороший Стриминг приложения приложений пользовательский опыт или десктопа целиком Средние требования к Персонализация Тонкий клиент Knowledge производительности worker Инженеры, финансовые Безопасность & Виртуализированный трейдеры, графические compliance десктоп дизайнеры Выделенные Стриминг приложения вычислительные или десктопа целиком Приложения использующие ресурсы Тонкий клиент Power интенсивные вычисления Безкомпромисный Акселерация user Высокие требования к пользовательский опыт мультимедиа производительности
- 14.

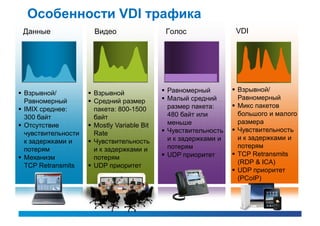

- 15. Особенности VDI трафика Данные Видео Голос VDI Равномерный Взрывной/ Взрывной/ Взрывной Малый средний Равномерный Равномерный Средний размер размер пакета: Микс пакетов IMIX среднее: пакета: 800-1500 480 байт или большого и малого 300 байт байт меньше размера Отсутствие Mostly Variable Bit Чувствительность Чувствительность чувствительности Rate и к задержками и и к задержками и к задержками и Чувствительность потерям потерям потерям и к задержками и UDP приоритет TCP Retransmits Механизм потерям (RDP & ICA) TCP Retransmits UDP приоритет UDP приоритет (PCoIP)
- 16. Традиционные ПК –потоки данных ЦОД Интернет Unified Communications Приложения граница Email Web Internet Security Si Доступ Internet Si Распределение ASA КАМПУС VoIP/Collaboration Si Распределение Приложения Internet Si Доступ

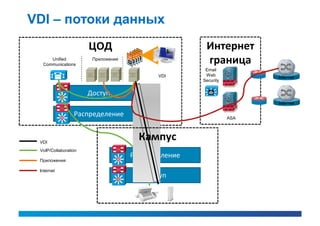

- 17. VDI – потокиданных ЦОД Интернет Unified Communications Приложения граница Email VDI Web Internet Security Si Доступ Internet Si Распределение ASA VDI Кампус VoIP/Collaboration Si Распределение Приложения Internet Si Доступ

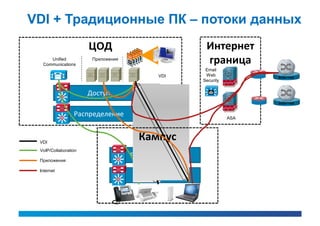

- 18. VDI + ТрадиционныеПК – потоки данных ЦОД Интернет Unified Communications Приложения граница Email VDI Web Internet Security Si Доступ Internet Si Распределение ASA VDI Кампус VoIP/Collaboration Si Распределение Приложения Internet Si Доступ

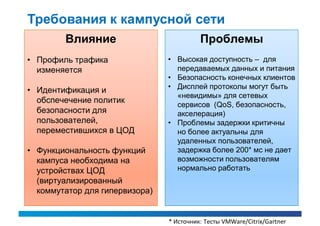

- 19. Требования к кампуснойсети Влияние Проблемы • Профиль трафика • Высокая доступность – для изменяется передаваемых данных и питания • Безопасность конечных клиентов • Дисплей протоколы могут быть • Идентификация и «невидимы» для сетевых обспечечение политик сервисов (QoS, безопасность, безопасности для акселерация) пользователей, • Проблемы задержки критичны переместившихся в ЦОД но более актуальны для удаленных пользователей, • Функциональность функций задержка более 200* мс не дает кампуса необходима на возможности пользователям устройствах ЦОД нормально работать (виртуализированный коммутатор для гипервизора) * Источник: Тесты VMWare/Citrix/Gartner
- 20.

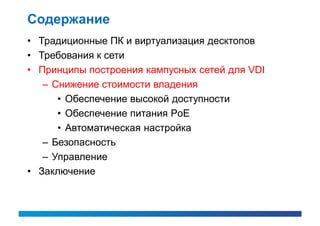

- 21. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения • Обеспечение высокой доступности • Обеспечение питания PoE • Автоматическая настройка – Безопасность – Управление • Заключение

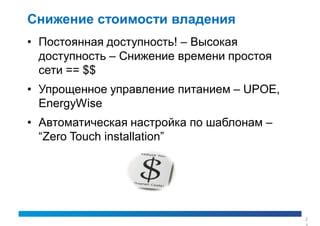

- 22. Снижение стоимости владения •Постоянная доступность! – Высокая доступность – Снижение времени простоя сети == $$ • Упрощенное управление питанием – UPOE, EnergyWise • Автоматическая настройка по шаблонам – “Zero Touch installation” 2
- 23. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения • Обеспечение высокой доступности • Обеспечение питания PoE • Автоматическая настройка – Безопасность – Управление • Заключение

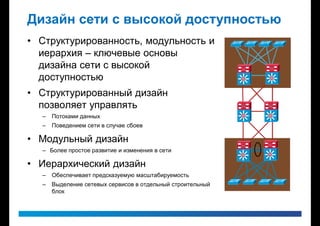

- 24. Дизайн сети свысокой доступностью • Структурированность, модульность и иерархия – ключевые основы дизайна сети с высокой доступностью Si Si • Структурированный дизайн позволяет управлять – Потоками данных Si Si – Поведением сети в случае сбоев • Модульный дизайн – Более простое развитие и изменения в сети Si Si • Иерархический дизайн – Обеспечивает предсказуемую масштабируемость – Выделение сетевых сервисов в отдельный строительный блок

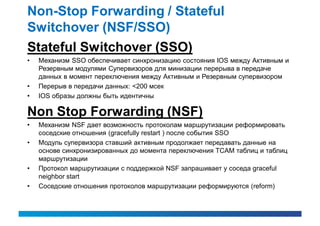

- 25. Non-Stop Forwarding /Stateful Switchover (NSF/SSO) Stateful Switchover (SSO) • Механизм SSO обеспечивает синхронизацию состояния IOS между Активным и Резервным модулями Супервизоров для минизации перерыва в передаче данных в момент переключения между Активным и Резервным супервизором • Перерыв в передачи данных: <200 мсек • IOS образы должны быть идентичны Non Stop Forwarding (NSF) • Механизм NSF дает возможность протоколам маршрутизации реформировать соседские отношения (gracefully restart ) после события SSO • Модуль супервизора ставший активным продолжает передавать данные на основе синхронизированных до момента переключения TCAM таблиц и таблиц маршрутизации • Протокол маршрутизации с поддержкой NSF запрашивает у соседа graceful neighbor start • Соседские отношения протоколов маршрутизации реформируются (reform)

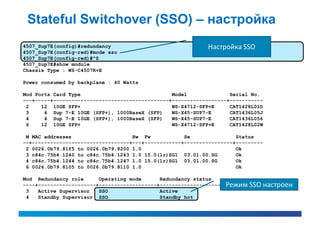

- 26. Stateful Switchover (SSO)– настройка 4507_Sup7E(config)#redundancy Настройка SSO 4507_Sup7E(config-red)#mode sso 4507_Sup7E(config-red)#^Z 4507_Sup7E#show module Chassis Type : WS-C4507R+E Power consumed by backplane : 40 Watts Mod Ports Card Type Model Serial No. ---+-----+--------------------------------------+------------------+----------- 2 12 10GE SFP+ WS-X4712-SFP+E CAT1428L01D 3 4 Sup 7-E 10GE (SFP+), 1000BaseX (SFP) WS-X45-SUP7-E CAT1436L05J 4 4 Sup 7-E 10GE (SFP+), 1000BaseX (SFP) WS-X45-SUP7-E CAT1436L056 6 12 10GE SFP+ WS-X4712-SFP+E CAT1428L02W M MAC addresses Hw Fw Sw Status --+--------------------------------+---+------------+----------------+--------- 2 0026.0b79.81f5 to 0026.0b79.8200 1.0 Ok 3 c84c.75b4.1240 to c84c.75b4.1243 1.0 15.0(1r)SG1 03.01.00.SG Ok 4 c84c.75b4.1244 to c84c.75b4.1247 1.0 15.0(1r)SG1 03.01.00.SG Ok 6 0026.0b79.8105 to 0026.0b79.8110 1.0 Ok Mod Redundancy role Operating mode Redundancy status ----+-------------------+-------------------+----------------------------------настроен Режим SSO 3 Active Supervisor SSO Active 4 Standby Supervisor SSO Standby hot

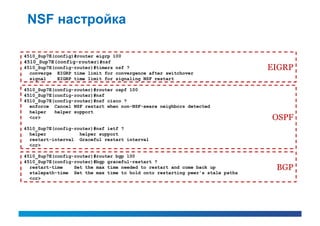

- 27. NSF настройка 4510_Sup7E(config)#router eigrp100 4510_Sup7E(config-router)#nsf 4510_Sup7E(config-router)#timers nsf ? EIGRP converge EIGRP time limit for convergence after switchover signal EIGRP time limit for signaling NSF restart 4510_Sup7E(config-router)#router ospf 100 4510_Sup7E(config-router)#nsf 4510_Sup7E(config-router)#nsf cisco ? enforce Cancel NSF restart when non-NSF-aware neighbors detected helper helper support <cr> OSPF 4510_Sup7E(config-router)#nsf ietf ? helper helper support restart-interval Graceful restart interval <cr> 4510_Sup7E(config-router)#router bgp 100 4510_Sup7E(config-router)#bgp graceful-restart ? restart-time Set the max time needed to restart and come back up BGP stalepath-time Set the max time to hold onto restarting peer's stale paths <cr>

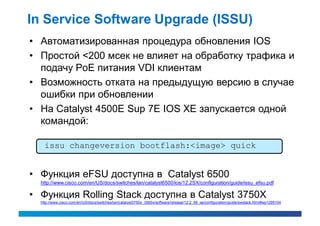

- 28. In Service SoftwareUpgrade (ISSU) • Автоматизированная процедура обновления IOS • Простой <200 мсек не влияет на обработку трафика и подачу PoE питания VDI клиентам • Возможность отката на предыдущую версию в случае ошибки при обновлении • На Catalyst 4500E Sup 7E IOS XE запускается одной командой: issu changeversion bootflash:<image> quick • Функция eFSU доступна в Catalyst 6500 http://www.cisco.com/en/US/docs/switches/lan/catalyst6500/ios/12.2SX/configuration/guide/issu_efsu.pdf • Функция Rolling Stack доступна в Catalyst 3750X http://www.cisco.com/en/US/docs/switches/lan/catalyst3750x_3560x/software/release/12.2_58_se/configuration/guide/swstack.html#wp1295104
- 29. Control Plane Policing(CoPP) – настройка Switch(config)# macro global apply system-cpp Switch(config)# policy-map system-cpp-policy CoPP настройка Switch(config-pmap)# class system-cpp-cdp Switch(config-pmap-c)# police 32000 1000 conform-action transmit exceed-action drop Switch(config-pmap-c)# end Switch # show policy-map control-plane ..<SNIP>.. Class-map: system-cpp-cdp (match-all) Вывод Show 21 packets комманд CoPP Match: access-group name system-cpp-cdp police: cir 32000 bps, bc 1000 bytes conformed 3120 bytes; actions: transmit exceeded 0 bytes; actions: drop conformed 0000 bps, exceed 0000 bps ..<SNIP>..

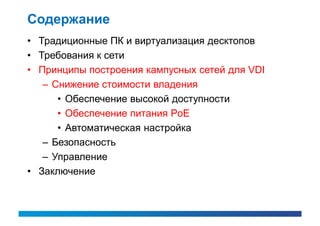

- 30. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения • Обеспечение высокой доступности • Обеспечение питания PoE • Автоматическая настройка – Безопасность – Управление • Заключение
- 31. Почему PoE науровне доступа? • Простота развертывания – Один и тот же кабель используется для данных и питания ИБП для Настенная • Централизованное управление питанием резервирования розетка – EnergyWise • Высокая доступность – Централизованное резервирование, непрерывность работы Si – В большинстве сетевых устройств отказоустойчивые блоки питания – Широко распространено резервирование при помощи Генераторов/ИБП/Батарейных блоков • Минимизация TCO Эффективность системы питания - Общий блок питания более эффективен, чем индивидуальные - Кривая эффективности общего блока питания оптимизирована для средней загрузки - Общий блок питания стоиот дешевле, чем индивидуальные блоки для каждого устройства

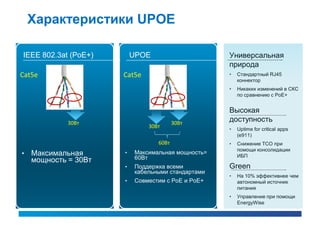

- 32. Характеристики UPOE IEEE 802.3at(PoE+) UPOE Универсальная природа Cat5e Cat5e • Стандартный RJ45 коннектор • Никаких изменений в СКС по сравнению с PoE+ Высокая 30Вт 30Вт доступность 30Вт • Uptime for critical apps (e911) 60Вт • Снижение TCO при помощи консолидации • Максимальная • Максимальная мощность= ИБП мощность = 30Вт 60Вт • Поддержка всеми Green кабельными стандартами • На 10% эффективнее чем • Совместим с PoE и PoE+ автономный источник питания • Управление при помощи EnergyWise
- 33. Cisco UPOE иVDI клиенты Клиенты Выделенные интегрированные Интегрированные клиенты клиенты с монитором Cisco UPOE Cisco VXC-2200 Cisco Cisco UPOE UPOE UPOE Splitter UPOE Splitter Отказоустойчивое питание телефона и VDI клиента

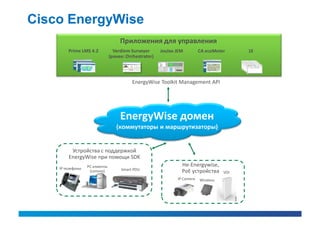

- 34. Cisco EnergyWise Приложения для управления Prime LMS 4.2 Verdiem Surveyor Joulex JEM CA ecoMeter 1E (ранее: Orchestrator) EnergyWise Toolkit Management API EnergyWise домен (коммутаторы и маршрутизаторы) Устройства с поддержкой EnergyWise при помощи SDK PC клиенты Не-Energywise, IP телефоны Smart PDU (Lenovo) PoE устройства VDI IP Camera Wireless

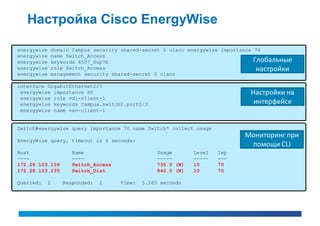

- 35. Настройка Cisco EnergyWise energywise domain Campus security shared-secret 0 cisco energywise importance 70 energywise name Switch_Access energywise keywords 4507_Sup7E Глобальные energywise role Switch_Access настройки energywise management security shared-secret 0 cisco interface GigabitEthernet2/3 energywise importance 60 Настройки на energywise role vdi-client-1 energywise keywords Campus.switch2.port0/3 интерфейсе energywise name vxc-client-1 Switch#energywise query importance 70 name Switch* collect usage Мониторинг при EnergyWise query, timeout is 6 seconds: помощи CLI Host Name Usage Level Imp ---- ---- ----- ----- --- 172.28.103.136 Switch_Access 735.0 (W) 10 70 172.28.103.235 Switch_Dist 840.0 (W) 10 70 Queried: 2 Responded: 2 Time: 5.263 seconds

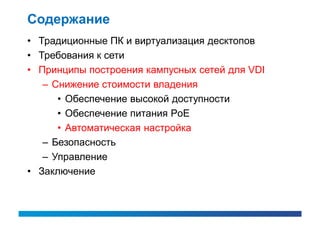

- 36. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения • Обеспечение высокой доступности • Обеспечение питания PoE • Автоматическая настройка – Безопасность – Управление • Заключение

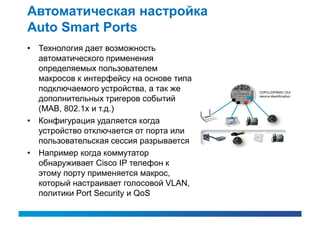

- 37. Автоматическая настройка Auto SmartPorts • Технология дает возможность автоматического применения определяемых пользователем макросов к интерфейсу на основе типа подключаемого устройства, а так же дополнительных тригеров событий (MAB, 802.1x и т.д.) • Конфигурация удаляется когда устройство отключается от порта или пользовательская сессия разрывается • Например когда коммутатор обнаруживает Cisco IP телефон к этому порту применяется макрос, который настраивает голосовой VLAN, политики Port Security и QoS

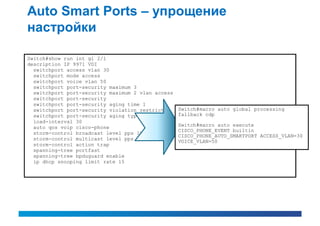

- 38. Auto Smart Ports– упрощение настройки Switch#show run int gi 2/1 description IP 9971 VDI switchport access vlan 30 switchport mode access switchport voice vlan 50 switchport port-security maximum 3 switchport port-security maximum 2 vlan access switchport port-security switchport port-security aging time 1 switchport port-security violation restrict Switch#macro auto global processing switchport port-security aging type inactivity fallback cdp load-interval 30 auto qos voip cisco-phone Switch#macro auto execute CISCO_PHONE_EVENT builtin storm-control broadcast level pps 1k CISCO_PHONE_AUTO_SMARTPORT ACCESS_VLAN=30 storm-control multicast level pps 2k VOICE_VLAN=50 storm-control action trap spanning-tree portfast spanning-tree bpduguard enable ip dhcp snooping limit rate 15

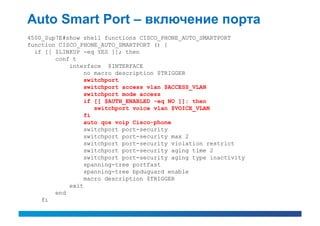

- 39. Auto Smart Port– включение порта 4500_Sup7E#show shell functions CISCO_PHONE_AUTO_SMARTPORT function CISCO_PHONE_AUTO_SMARTPORT () { if [[ $LINKUP -eq YES ]]; then conf t interface $INTERFACE no macro description $TRIGGER switchport switchport access vlan $ACCESS_VLAN switchport mode access if [[ $AUTH_ENABLED -eq NO ]]; then switchport voice vlan $VOICE_VLAN fi auto qos voip Cisco-phone switchport port-security switchport port-security max 2 switchport port-security violation restrict switchport port-security aging time 2 switchport port-security aging type inactivity spanning-tree portfast spanning-tree bpduguard enable macro description $TRIGGER exit end fi
- 40. Auto Smart Port– отключение порта if [[ $LINKUP -eq NO ]]; then conf t interface $INTERFACE no auto qos voip Cisco-phone no switchport port-security no switchport access vlan $ACCESS_VLAN no switchport port-security max 2 no switchport port-security violation restrict no switchport port-security aging time 2 no switchport port-security aging type inactivity no spanning-tree portfast no spanning-tree bpduguard enable if [[ $AUTH_ENABLED -eq NO ]]; then no switchport mode access no switchport voice vlan $VOICE_VLAN fi no macro description $TRIGGER exit end fi }
- 41. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения – Безопасность • Аутентификация, Авторизация и Местоположение • Доступ на основе политик: TrustSec • Изоляция – Управление • Заключение

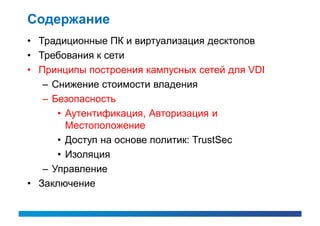

- 42. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения – Безопасность • Аутентификация, Авторизация и Местоположение • Доступ на основе политик: TrustSec • Изоляция – Управление • Заключение

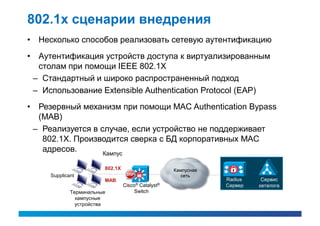

- 43. 802.1x сценарии внедрения •Несколько способов реализовать сетевую аутентификацию • Аутентификация устройств доступа к виртуализированным столам при помощи IEEE 802.1X – Стандартный и широко распространенный подход – Использование Extensible Authentication Protocol (EAP) • Резервный механизм при помощи MAC Authentication Bypass (MAB) – Реализуется в случае, если устройство не поддерживает 802.1X. Производится сверка с БД корпоративных MAC адресов. Кампус 802.1X Кампусная Supplicant сеть MAB Radius Сервис Cisco® Catalyst® Сервер каталога Терминальные Switch кампусные устройства

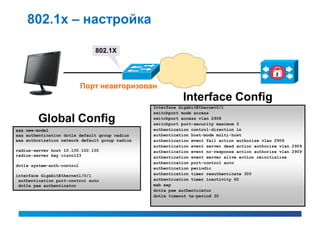

- 44. 802.1x – настройка 802.1X Порт неавторизован Interface Config Interface GigabitEthernet0/1 switchport mode access Global Config switchport access vlan 2908 switchport port-security maximum 3 aaa new-model authentication control-direction in aaa authentication dot1x default group radius authentication host-mode multi-host aaa authorization network default group radius authentication event fail action authorize vlan 2909 authentication event server dead action authorize vlan 2909 radius-server host 10.100.100.100 authentication event no-response action authorize vlan 2909 radius-server key cisco123 authentication event server alive action reinitialize authentication port-control auto dot1x system-auth-control authentication periodic interface GigabitEthernet1/0/1 authentication timer reauthenticate 300 authentication port-control auto authentication timer inactivity 60 dot1x pae authenticator mab eap dot1x pae authenticator dot1x timeout tx-period 30

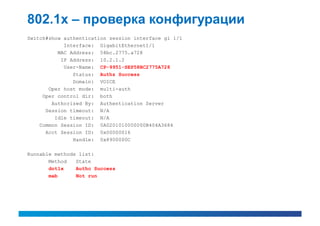

- 45. 802.1x – проверкаконфигурации Switch#show authentication session interface gi 1/1 Interface: GigabitEthernet1/1 MAC Address: 58bc.2775.a728 IP Address: 10.2.1.2 User-Name: CP-9951-SEP58BC2775A728 Status: Authz Success Domain: VOICE Oper host mode: multi-auth Oper control dir: both Authorized By: Authentication Server Session timeout: N/A Idle timeout: N/A Common Session ID: 0A0201010000000B404A3684 Acct Session ID: 0x00000016 Handle: 0x8900000C Runnable methods list: Method State dot1x Authc Success mab Not run

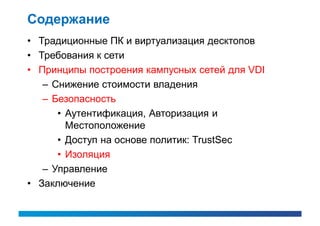

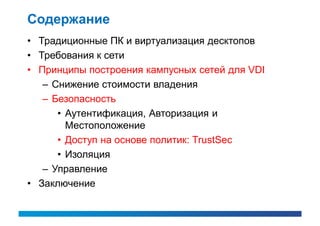

- 46. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения – Безопасность • Аутентификация, Авторизация и Местоположение • Доступ на основе политик: TrustSec • Изоляция – Управление • Заключение

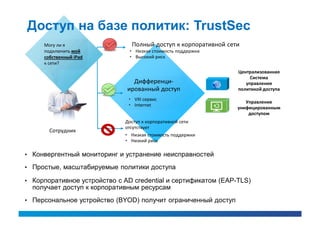

- 47. Доступ на базеполитик: TrustSec Могу ли я Полный доступ к корпоративной сети подключить мой • Низкая стоимость поддержки собственный iPad • Высокий риск к сети? Централизованная Система Дифференци- управления ированный доступ политикой доступа • VXI сервис Управление • Internet унифицированным доступом Доступ к корпоративной сети отсутствует Сотрудник • Низкая стоимость поддержки • Низкий риск • Конвергентный мониторинг и устранение неисправностей • Простые, масштабируемые политики доступа • Корпоративное устройство с AD credential и сертификатом (EAP-TLS) получает доступ к корпоративным ресурсам • Персональное устройство (BYOD) получит ограниченный доступ
- 48. Доступ на базеполитик: TrustSec ISE ISE 1 EAP аутентификация 4 Accept -> VLAN 30 2 Accept -> VLAN 20 Корпоративные Сотрудник ресурсы VLAN 20 CAPWAP Один и тот же SSID 802.1Q Транк VLAN 30 3 EAP аутентификация Internet Сотрудник • Конвергентный мониторинг и устранение неисправностей • Простые, масштабируемые политики доступа • Корпоративное устройство с AD credential и сертификатом (EAP-TLS) получает доступ к корпоративным ресурсам • Персональное устройство (BYOD) получит ограниченный доступ
- 49. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения – Безопасность • Аутентификация, Авторизация и Местоположение • Доступ на основе политик: TrustSec • Изоляция – Управление • Заключение

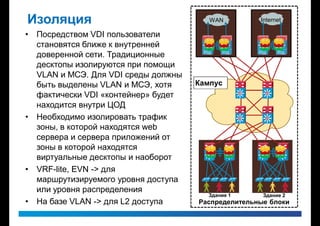

- 50. Изоляция WAN Internet • Посредством VDI пользователи становятся ближе к внутренней доверенной сети. Традиционные десктопы изолируются при помощи VLAN и МСЭ. Для VDI среды должны быть выделены VLAN и МСЭ, хотя Кампус фактически VDI «контейнер» будет Si Si находится внутри ЦОД • Необходимо изолировать трафик Si Si зоны, в которой находятся web сервера и сервера приложений от зоны в которой находятся виртуальные десктопы и наоборот Si Si Si Si • VRF-lite, EVN -> для маршрутизируемого уровня доступа или уровня распределения Здание 1 Здание 2 • На базе VLAN -> для L2 доступа Распределительные блоки

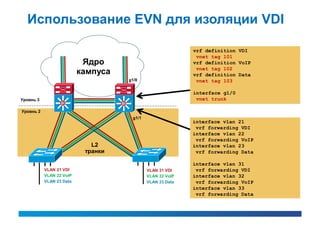

- 51. Использование EVN дляизоляции VDI vrf definition VDI vnet tag 101 Ядро vrf definition VoIP vnet tag 102 кампуса vrf definition Data g1/0 vnet tag 103 interface g1/0 Уровнь 3 vnet trunk Si Si Уровнь 2 g1/1 interface vlan 21 vrf forwarding VDI interface vlan 22 vrf forwarding VoIP L2 interface vlan 23 транки vrf forwarding Data interface vlan 31 VLAN 21 VDI VLAN 31 VDI vrf forwarding VDI VLAN 22 VoIP VLAN 32 VoIP interface vlan 32 VLAN 23 Data VLAN 33 Data vrf forwarding VoIP interface vlan 33 vrf forwarding Data
- 52. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения – Безопасность – Управление • QoS • Мониторинг • Заключение

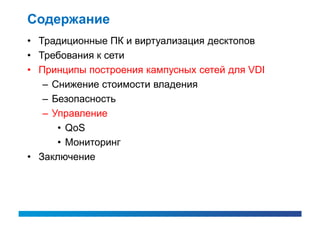

- 53. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения – Безопасность – Управление • QoS • Мониторинг • Заключение

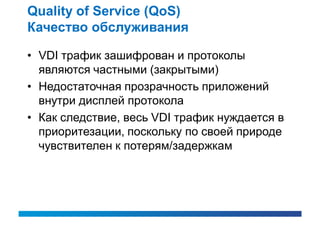

- 54. Quality of Service(QoS) Качество обслуживания • VDI трафик зашифрован и протоколы являются частными (закрытыми) • Недостаточная прозрачность приложений внутри дисплей протокола • Как следствие, весь VDI трафик нуждается в приоритезации, поскольку по своей природе чувствителен к потерям/задержкам

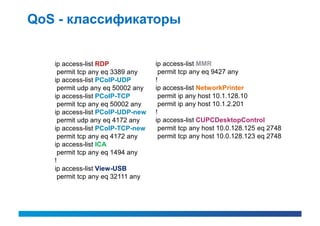

- 55. QoS - классификаторы ip access-list RDP ip access-list MMR permit tcp any eq 3389 any permit tcp any eq 9427 any ip access-list PCoIP-UDP ! permit udp any eq 50002 any ip access-list NetworkPrinter ip access-list PCoIP-TCP permit ip any host 10.1.128.10 permit tcp any eq 50002 any permit ip any host 10.1.2.201 ip access-list PCoIP-UDP-new ! permit udp any eq 4172 any ip access-list CUPCDesktopControl ip access-list PCoIP-TCP-new permit tcp any host 10.0.128.125 eq 2748 permit tcp any eq 4172 any permit tcp any host 10.0.128.123 eq 2748 ip access-list ICA permit tcp any eq 1494 any ! ip access-list View-USB permit tcp any eq 32111 any
- 56. QoS – ClassMaps и Policy Maps Class-maps Policy-map class-map type qos match-any CALL-SIGNALING policy-map type qos pmap-HVDPort match access-group name CUPCDesktopControl class CALL-SIGNALING set cos 3 class-map type qos match-any MMR-STREAMING set dscp cs3 match access-group name MMR ! dscp = 24 class MMR-STREAMING class-map type qos match-any TRANS-DATA set cos 4 match access-group name RDP set dscp af31 match access-group name PCoIP-UDP ! dscp = 26 match access-group name PCoIP-TCP class TRANS-DATA match access-group name PCoIP-UDP-new set cos 2 match access-group name PCoIP-TCP-new set dscp af21 ! dscp = 18 class-map type qos match-any BULK-DATA class BULK-DATA match access-group name View-USB set cos 1 match access-group name NetworkPrinter set dscp af11 ! dscp = 10

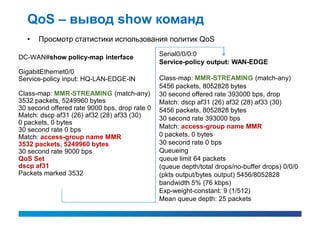

- 57. QoS – выводshow команд • Просмотр статистики использования политик QoS DC-WAN#show policy-map interface Serial0/0/0:0 Service-policy output: WAN-EDGE GigabitEthernet0/0 Service-policy input: HQ-LAN-EDGE-IN Class-map: MMR-STREAMING (match-any) 5456 packets, 8052828 bytes Class-map: MMR-STREAMING (match-any) 30 second offered rate 393000 bps, drop 3532 packets, 5249960 bytes Match: dscp af31 (26) af32 (28) af33 (30) 30 second offered rate 9000 bps, drop rate 0 5456 packets, 8052828 bytes Match: dscp af31 (26) af32 (28) af33 (30) 30 second rate 393000 bps 0 packets, 0 bytes 30 second rate 0 bps Match: access-group name MMR Match: access-group name MMR 0 packets, 0 bytes 3532 packets, 5249960 bytes 30 second rate 0 bps 30 second rate 9000 bps Queueing QoS Set queue limit 64 packets dscp af31 (queue depth/total drops/no-buffer drops) 0/0/0 Packets marked 3532 (pkts output/bytes output) 5456/8052828 bandwidth 5% (76 kbps) Exp-weight-constant: 9 (1/512) Mean queue depth: 25 packets

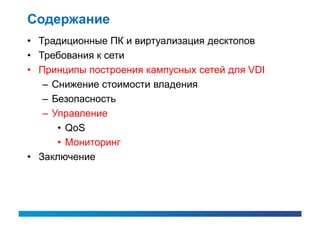

- 58. Содержание • Традиционные ПКи виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI – Снижение стоимости владения – Безопасность – Управление • QoS • Мониторинг • Заключение
- 59. Мониторинг при помощиMediatrace • Mediatrace обнаруживает и initiator#show mediatrace session stats 1 Session Index: 1 опрашивает L2 и L3 узлы сети по … направлению передачи потока Mediatrace Hop: 2 (host=responder2, ttl=253) Metrics Collection Status: Success • Mediatrace преимущественно Reachability Address: 10.10.34.3 Ingress Interface: Gi0/1 используется для видео Egress Interface: Gi0/2 Metrics Collected: трафика,но может быть Flow Sampling Start Timestamp: 23:45:56 использован для сбора статистки, Loss of measurement confidence: FALSE Media Stop Event Occurred: FALSE которая аутальна и для VDI IP Packet Drop Count (pkts): 0 IP Byte Count (Bytes): 6240 IP Packet Count (pkts): 60 IP Byte Rate (Bps): 208 Packet Drop Reason: 0 IP DSCP: 0 IP TTL: 57 IP Protocol: 17 Media Byte Rate Average (Bps): 168 Media Byte Count (Bytes): 5040 Media Packet Count (pkts): 60 RTP Jitter Average (usec): 3911 RTP Packets Lost (pkts): 0 RTP Packets Expected (pkts): 60 RTP Packet Lost Event Count: 0 RTP Loss Percent (%): 0.00

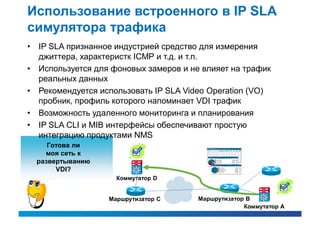

- 60. Использование встроенного вIP SLA симулятора трафика • IP SLA признанное индустрией средство для измерения джиттера, характеристк ICMP и т.д. и т.п. • Используется для фоновых замеров и не влияет на трафик реальных данных • Рекомендуется использовать IP SLA Video Operation (VO) пробник, профиль которого напоминает VDI трафик • Возможность удаленного мониторинга и планирования • IP SLA CLI и MIB интерфейсы обеспечивают простую интеграцию продуктами NMS Готова ли моя сеть к развертыванию VDI? Si Коммутатор D Маршрутизатор C Маршрутизатор B Si Коммутатор A

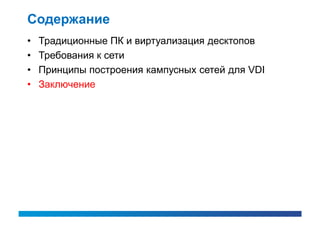

- 61. Содержание • Традиционные ПК и виртуализация десктопов • Требования к сети • Принципы построения кампусных сетей для VDI • Заключение

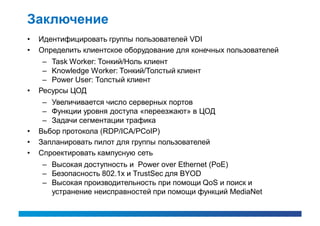

- 62. Заключение • Идентифицировать группы пользователей VDI • Определить клиентское оборудование для конечных пользователей – Task Worker: Тонкий/Ноль клиент – Knowledge Worker: Тонкий/Толстый клиент – Power User: Толстый клиент • Ресурсы ЦОД – Увеличивается число серверных портов – Функции уровня доступа «переезжают» в ЦОД – Задачи сегментации трафика • Вьбор протокола (RDP/ICA/PCoIP) • Запланировать пилот для группы пользователей • Спроектировать кампусную сеть – Высокая доступность и Power over Ethernet (PoE) – Безопасность 802.1x и TrustSec для BYOD – Высокая производительность при помощи QoS и поиск и устранение неисправностей при помощи функций MediaNet

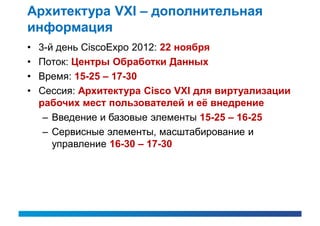

- 63. Архитектура VXI –дополнительная информация • 3-й день CiscoExpo 2012: 22 ноября • Поток: Центры Обработки Данных • Время: 15-25 – 17-30 • Сессия: Архитектура Cisco VXI для виртуализации рабочих мест пользователей и её внедрение – Введение и базовые элементы 15-25 – 16-25 – Сервисные элементы, масштабирование и управление 16-30 – 17-30
- 64. Спасибо! Заполняйте анкеты он-лайни получайте подарки в Cisco Shop: http://ciscoexpo.ru/expo2012/quest Ваше мнение очень важно для нас!
