複数データセンターを活用して作る
高可用性システム
日本情報通信株式会社
2015年2月12日
Japan SoftLayer Summit 2015

- 1 -Copyright © 2015 Nippon Information and Communication Corporation

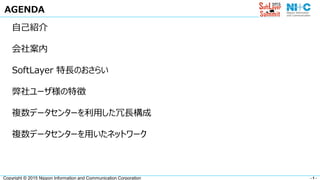

AGENDA
自己紹介
会社案内
SoftLayer 特長のおさらい
弊社ユーザ様の特徴
複数データセンターを利用した冗長構成
複数データセンターを用いたネットワーク

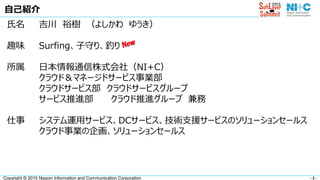

自己紹介
氏名吉川裕樹（よしかわゆうき）
趣味 Surfing、子守り、釣り
所属日本情報通信株式会社（NI+C）
クラウド＆マネージドサービス事業部
クラウドサービス部クラウドサービスグループ
サービス推進部クラウド推進グループ兼務
仕事システム運用サービス、DCサービス、技術支援サービスのソリューションセールス
クラウド事業の企画、ソリューションセールス

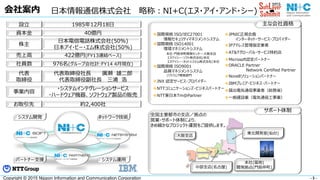

会社案内日本情報通信株式会社略称：NI+C(エヌ・アイ・アンド・シー)
設立 1985年12月18日
資本金 40億円
株主
日本電信電話株式会社(50%)
日本アイ・ビー・エム株式会社(50%)
売上高 422億円(FY13連結ベース)
社員数 976名(グループ会社計:FY14 4月現在)
代表
取締役
代表取締役社長廣瀬雄二郎
代表取締役副社長三浦浩
事業内容
・システムインテグレーションサービス
・ハードウェア機器、ソフトウェア製品の販売
お取引先約2,400社
本社(築地)
開発拠点(門前仲町)
東北開発室(仙台)
中部支店(名古屋)
大阪支店
全国主要都市の支店／拠点の
営業・サポート体制により、
きめ細かなプロジェクト運営をご提供します。
国際規格 ISO/IEC27001
情報セキュリティマネジメントシステム
国際規格 ISO14001
環境マネジメントシステム
本社・門前仲町開発センター・大阪支店
エヌアイシー・ソフト株式会社/本社
エヌアイシー・ネットシステム株式会社/本社
国際規格 ISO9001
品質マネジメントシステム
ソフトウェア開発部門
JNX 認定サービス・プロバイダー
NTTコミュニケーションズ・ビジネスパートナー
NTT東日本Tm@Partner
JPNIC正規会員
インターネット・サービス・プロバイダー
IPアドレス管理指定業者
AT&Tグローバル・サービス特約店
Microsoft認定パートナー
ORACLE Partner
Network Certified Partner
Novellソリューションパートナー
IBMプレミア・ビジネス・パートナー
届出電気通信事業者（総務省）
一般建設業（電気通信工事業）
主な会社資格
サポート体制
システム開発
システム運用
ネットワーク技術
パートナー支援

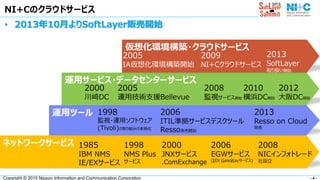

NI+Cのクラウドサービス
ネットワークサービス 2000
JNXサービス
.ComExchange
2008
NICインフォトレード
社設立
1998
NMS Plus
サービス
2006
EGWサービス
(EDI GateWayサービス)
1985
IBM NMS
IE/EXサービス
運用ツール 1998
監視・運用ソフトウェア
(Tivoli)の取り組みの本格化
2006
ITIL準拠サービスデスクツール
Resso発売開始
2013
Resso on Cloud
発表
運用サービス・データセンターサービス
2000
川崎DC
2010
横浜DC開設
2012
大阪DC開設
2005
運用技術支援Bellevue
2008
監視サービス開始
仮想化環境構築・クラウドサービス
2005
IA仮想化環境構築開始
2009
NI+Cクラウドサービス
2013
SoftLayer
取り扱い開始
• 2013年10月よりSoftLayer販売開始

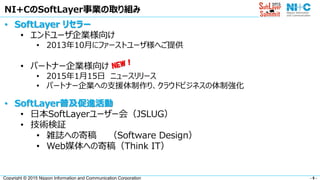

NI+CのSoftLayer事業の取り組み
• SoftLayer リセラー
• エンドユーザ企業様向け
• 2013年10月にファーストユーザ様へご提供
• パートナー企業様向け
• 2015年1月15日ニュースリリース
• パートナー企業への支援体制作り、クラウドビジネスの体制強化
• SoftLayer普及促進活動
• 日本SoftLayerユーザー会（JSLUG）
• 技術検証
• 雑誌への寄稿（Software Design）
• Web媒体への寄稿（Think IT）

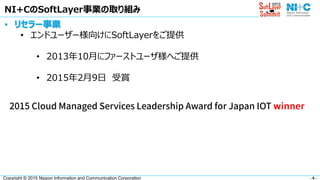

• リセラー事業
• エンドユーザー様向けにSoftLayerをご提供
• 2013年10月にファーストユーザ様へご提供
• 2015年2月9日受賞

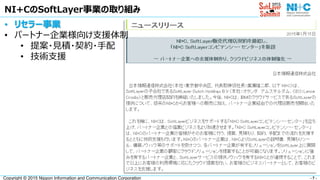

• リセラー事業
• パートナー企業様向け支援体制
• 提案・見積・契約・手配
• 技術支援

• 普及促進活動
• 日本SoftLayerユーザー会（JSLUG）
• 勉強会での講演/LT
• 技術検証
• 雑誌への寄稿
• Software Design
• Web媒体への寄稿
• Think IT

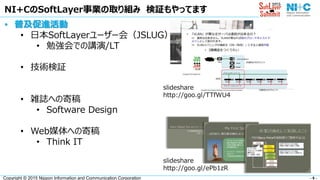

NI+CのSoftLayer事業の取り組み検証もやってます
slideshare
http://goo.gl/ePb1zR
slideshare
http://goo.gl/TTfWU4

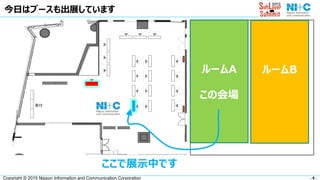

今日はブースも出展しています
ホールＢ
この会場
ルームBルームA
この会場
ここで展示中です

Copyright © 2015 Nippon Information and Communication Corporation
SoftLayer特長のおさらい
日本情報通信株式会社
常田秀明

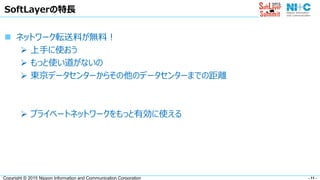

SoftLayerの特長
 ネットワーク転送料が無料！
 上手に使おう
 もっと使い道がないの
 東京データセンターからその他のデータセンターまでの距離
 プライベートネットワークをもっと有効に使える

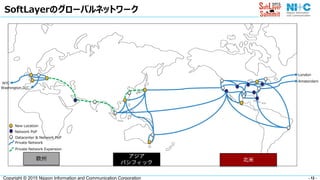

SoftLayerのグローバルネットワーク
London
Amsterdam
NYC
Washington,D.C.
New Location
Network PoP
Datacenter & Network PoP
Private Network
Private Network Expansion

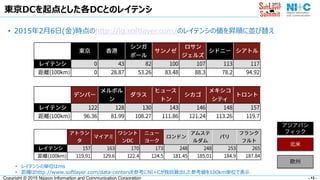

東京DCを起点とした各DCとのレイテンシ
• レイテンシの単位はms
• 距離はhttp://www.softlayer.com/data-centersを参考にNI+Cが独自算出した参考値を100km単位で表示
• 2015年2月6日(金)時点のhttp://lg.softlayer.com/のレイテンシの値を昇順に並び替え

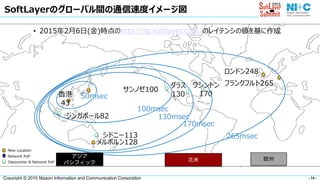

SoftLayerのグローバル間の通信速度イメージ図
New Location
Network PoP
Datacenter & Network PoP
香港
43
シンガポール82
シドニー113
メルボルン128
サンノゼ100
ダラス
130
ワシントン
17050msec
100msec
130msec
170msec
ロンドン248
フランクフルト265
265msec
• 2015年2月6日(金)時点のhttp://lg.softlayer.com/のレイテンシの値を基に作成

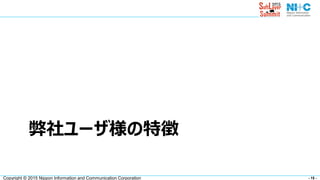

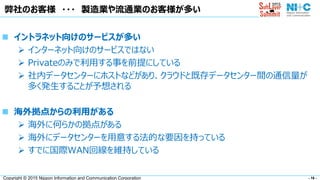

弊社ユーザ様の特徴

弊社のお客様・・・製造業や流通業のお客様が多い
 イントラネット向けのサービスが多い
 インターネット向けのサービスではない
 Privateのみで利用する事を前提にしている
 社内データセンターにホストなどがあり、クラウドと既存データセンター間の通信量が
多く発生することが予想される
 海外拠点からの利用がある
 海外に何らかの拠点がある
 海外にデータセンターを用意する法的な要因を持っている
 すでに国際WAN回線を維持している

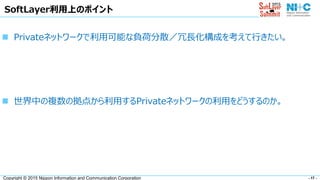

SoftLayer利用上のポイント
 Privateネットワークで利用可能な負荷分散／冗長化構成を考えて行きたい。
 世界中の複数の拠点から利用するPrivateネットワークの利用をどうするのか。

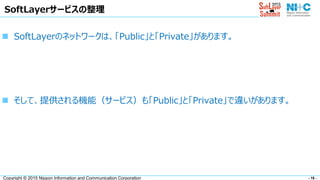

SoftLayerサービスの整理
 SoftLayerのネットワークは、「Public」と「Private」があります。
 そして、提供される機能（サービス）も「Public」と「Private」で違いがあります。

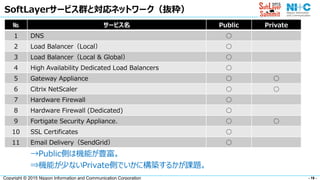

SoftLayerサービス群と対応ネットワーク（抜粋）
→Public側は機能が豊富。
⇒機能が少ないPrivate側でいかに構築するかが課題。
№ サービス名 Public Private
1 DNS ○
2 Load Balancer（Local） ○
3 Load Balancer（Local & Global） ○
4 High Availability Dedicated Load Balancers ○
5 Gateway Appliance ○ ○
6 Citrix NetScaler ○ ○
7 Hardware Firewall ○
8 Hardware Firewall (Dedicated) ○
9 Fortigate Security Appliance. ○ ○
10 SSL Certificates ○
11 Email Delivery（SendGrid） ○

複数データセンターを利用した冗長構成

専用線・IPSEC等
1.複数データセンターを利用した冗長構成をとるケース
 複数のデータセンターを活用し、縮退運転用途にも利用可能なサイトを構築する。
1. 普段は、縮退兼負荷分散サイト
2. 障害時にはBCPサイト
server1
Client
東京データセンター
server2
お客様拠点
server1
server2
要件に応じて対向データセンターを選定
・東京DCと距離的に一番近いのは香港DC(50ms)の距離
→ 50Mbps程度の速度で通信が可能

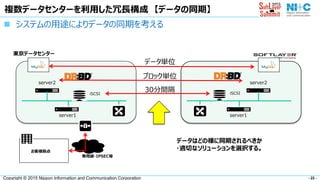

複数データセンターを利用した冗長構成【データの同期】
 システムの用途によりデータの同期を考える
server1
server2
お客様拠点
server1
server2
データはどの様に同期されるべきか
・適切なソリューションを選択する。
iSCSI iSCSI
30分間隔
ブロック単位
データ単位

複数データセンターを利用した冗長構成【サーバの切り替え】
 サーバをどのように切り替えることが出来るか。
server1
server2
お客様拠点
server1
server2
どうやって切り替えるか？

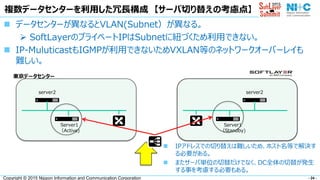

複数データセンターを利用した冗長構成【サーバ切り替えの考慮点】
 データセンターが異なるとVLAN(Subnet）が異なる。
 SoftLayerのプライベートIPはSubnetに紐づくため利用できない。
 IP-MuluticastもIGMPが利用できないためVXLAN等のネットワークオーバーレイも
難しい。
Server1
（Active)
server2
Server1
（Standby)
server2
 IPアドレスでの切り替えは難しいため、ホスト名等で解決す
る必要がある。
 またサーバ単位の切替だけでなく、DC全体の切替が発生
する事を考慮する必要もある。

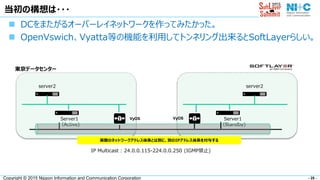

当初の構想は・・・
 DCをまたがるオーバーレイネットワークを作ってみたかった。
 OpenVswich、Vyatta等の機能を利用してトンネリング出来るとSoftLayerらしい。
Server1
（Active)
server2
Server1
（Standby)
server2
VyOS
実際のネットワークアドレス体系とは別に、別のIPアドレス体系を付与する
VyOS
IP Multicast : 24.0.0.115-224.0.0.250 (IGMP禁止)

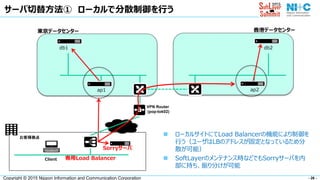

サーバ切替方法① ローカルで分散制御を行う
ap1
db2db1
ap2
東京データセンター香港データセンター
専用Load Balancer
Sorryサーバ
 ローカルサイトにてLoad Balancerの機能により制御を
行う（ユーザはLBのアドレスが固定となっているため分
散が可能）
 SoftLayerのメンテナンス時などでもSorryサーバを内
部に持ち、振り分けが可能
Client
お客様拠点
VPN Router
(pop-tok02)

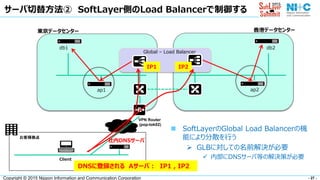

サーバ切替方法② SoftLayer側のLoad Balancerで制御する
ap1
db2
VPN Router
(pop-tok02)
Client
db1
ap2
お客様拠点
 SoftLayerのGlobal Load Balancerの機
能により分散を行う
 GLBに対しての名前解決が必要
 内部にDNSサーバ等の解決策が必要
Global – Load Balancer
社内DNSサーバ
DNSに登録される Aサーバ： IP1 , IP2
IP1 IP2

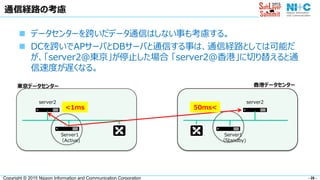

通信経路の考慮
 データセンターを跨いだデータ通信はしない事も考慮する。
 DCを跨いでAPサーバとDBサーバと通信する事は、通信経路としては可能だ
が、「server2＠東京」が停止した場合「server2＠香港」に切り替えると通
信速度が遅くなる。
Server1
（Active)
server2
Server1
（Standby)
server2
<1ms 50ms<

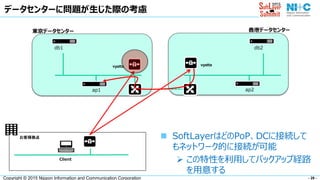

データセンターに問題が生じた際の考慮
ap1
db2db1
ap2
 SoftLayerはどのPoP、DCに接続して
もネットワーク的に接続が可能
 この特性を利用してバックアップ経路
を用意する
vyatta
Client
お客様拠点
vyatta

複数データセンターを用いたネットワーク

2.複数データセンターを利用したスター型広域ネットワーク
 グローバルのWANの代わりにSoftLayerのGlobal Netwrokを利用する。
 オンプレミスでは国際WANサービスを活用するか、各地にDCを個別に建て、個別
にInternet接続を準備するなど、費用や管理ノウハウが・・・
Client Client
Global WAN
専用線
Client Client ClientClient
DC
国内/国際接続
欧州
DC
アジア
DC
日本
DC
北米
DC
Internet
国内 WAN

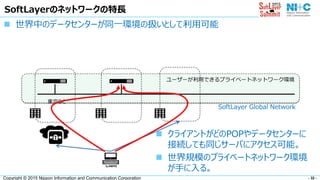

SoftLayerのネットワークの特長
 世界中のデータセンターが同一環境の扱いとして利用可能
東京DC
Client
 クライアントがどのPOPやデータセンターに
接続しても同じサーバにアクセス可能。
 世界規模のプライベートネットワーク環境
が手に入る。
ユーザーが利用できるプライベートネットワーク環境
SoftLayer Global Network

メインのDC

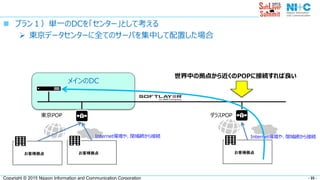

 プラン１）単一のDCを「センター」として考える
 東京データセンターに全てのサーバを集中して配置した場合
東京POP
お客様拠点お客様拠点
Internet環境や、閉域網から接続
ダラスPOP
お客様拠点
世界中の拠点から近くのPOPに接続すれば良い

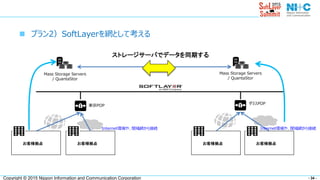

 プラン2）SoftLayerを網として考える
東京POP
お客様拠点お客様拠点
ダラスPOP
お客様拠点
お客様拠点
Mass Storage Servers
/ QuantaStor
ストレージサーバでデータを同期する
Mass Storage Servers
/ QuantaStor

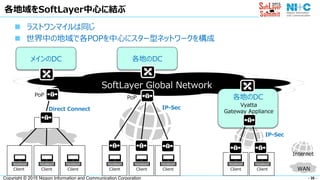

各地域をSoftLayer中心に結ぶ
 ラストワンマイルは同じ
 世界中の地域で各POPを中心にスター型ネットワークを構成
PoP
Client Client
メインのDC
各地のDC
Vyatta
Gateway Appliance
Client Client
SoftLayer Global Network
Direct Connect
PoP
Client Client Client
IP-Sec
各地のDC
Client
IP-Sec
WAN
Internet

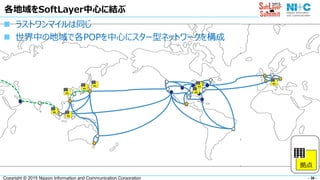

各地域をSoftLayer中心に結ぶ
 ラストワンマイルは同じ
 世界中の地域で各POPを中心にスター型ネットワークを構成
拠点

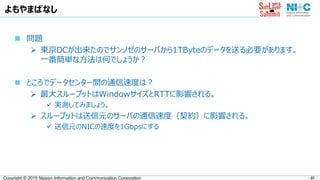

よもやまばなし
 問題
 東京DCが出来たのでサンノゼのサーバから1TByteのデータを送る必要があります。
一番簡単な方法は何でしょうか？
 ところでデータセンター間の通信速度は？
 最大スループットはWindowサイズとRTTに影響される。
 実測してみましょう。
 スループットは送信元のサーバの通信速度（契約）に影響される。
 送信元のNICの速度を1Gbpsにする

サンノゼ
実際の速度を計測
 Iperfで測定 (東京⇔サンノゼ）
東京
RTT：100ms 程度
1Tのデータ
1.普通にFTPで送信をすると1Tを送信するためには 25時間必要
2.送り先のサーバ起動や転送ソフト準備が必要。
IF 100Mbps IF 1000Mbps
転送速度（TCP) : 9.6851 Mbps
転送速度（TCP) : 86.2422 Mbps
サーバを起動して？
ストレージ設定して、転送
ソフトを用意する？

サンノゼ

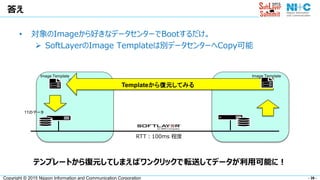

答え
• 対象のImageから好きなデータセンターでBootするだけ。
 SoftLayerのImage Templateは別データセンターへCopy可能
東京
RTT：100ms 程度
Image Template
Templateから復元してみる
Image Template
1Tのデータ
テンプレートから復元してしまえばワンクリックで転送してデータが利用可能に！

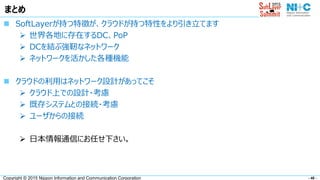

まとめ
 SoftLayerが持つ特徴が、クラウドが持つ特性をより引き立てます
 世界各地に存在するDC、PoP
 DCを結ぶ強靭なネットワーク
 ネットワークを活かした各種機能
 クラウドの利用はネットワーク設計があってこそ
 クラウド上での設計・考慮
 既存システムとの接続・考慮
 ユーザからの接続
 日本情報通信にお任せ下さい。

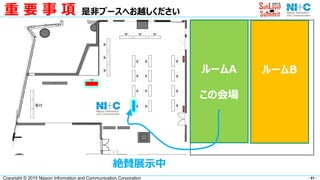

重要事項是非ブースへお越しください
ホールＢ
この会場
ルームBルームA
この会場
絶賛展示中

Speed and Change
SoftLayerの構築から運用まで
ご清聴ありがとうございました
