NetApp社のVSC for Apache Cloud StackとCloud Platformの連携について

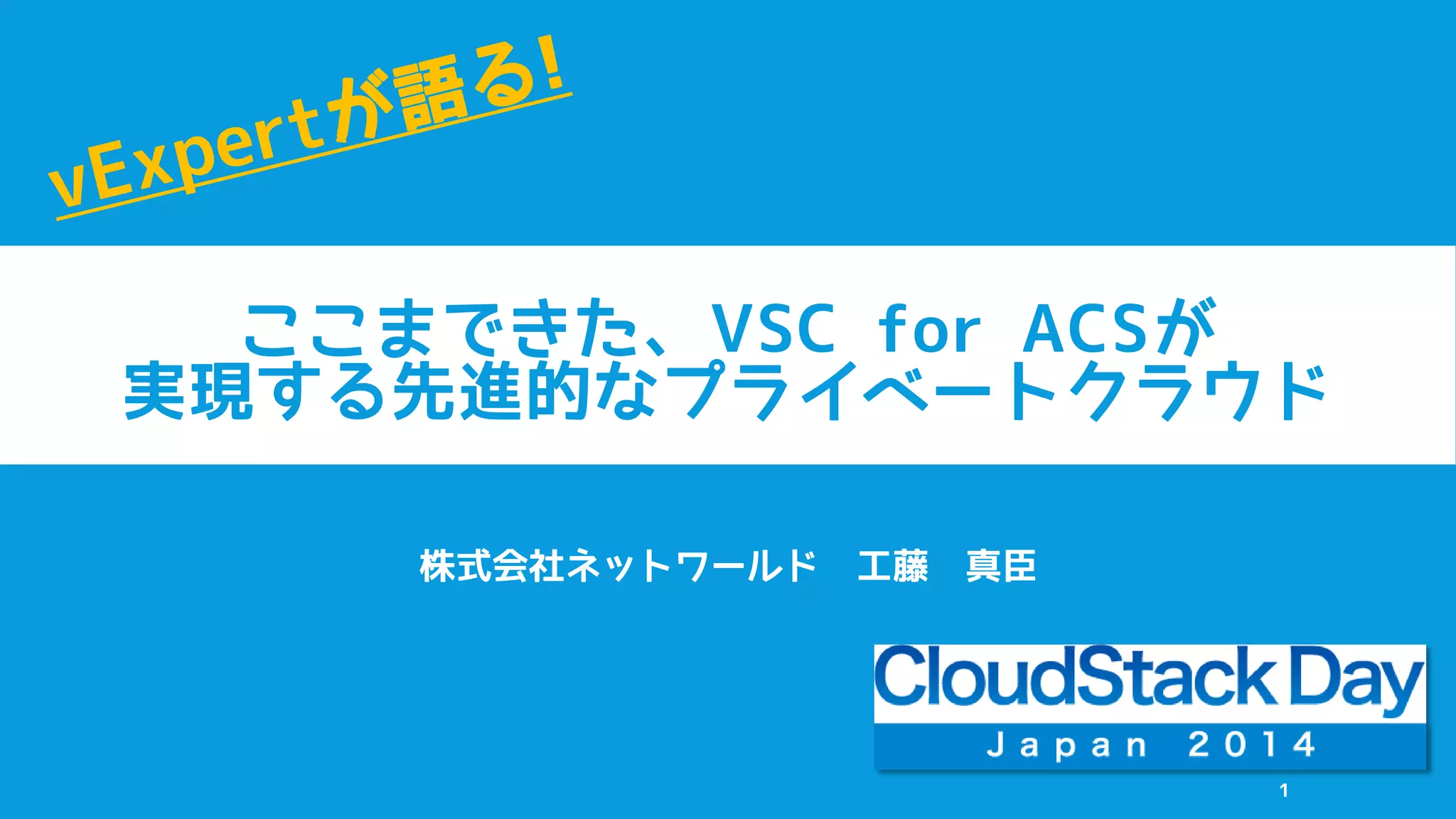

1. ここまできた、VSC for ACSが
実現する先進的なプライベートクラウド
株式会社ネットワールド工藤真臣
1

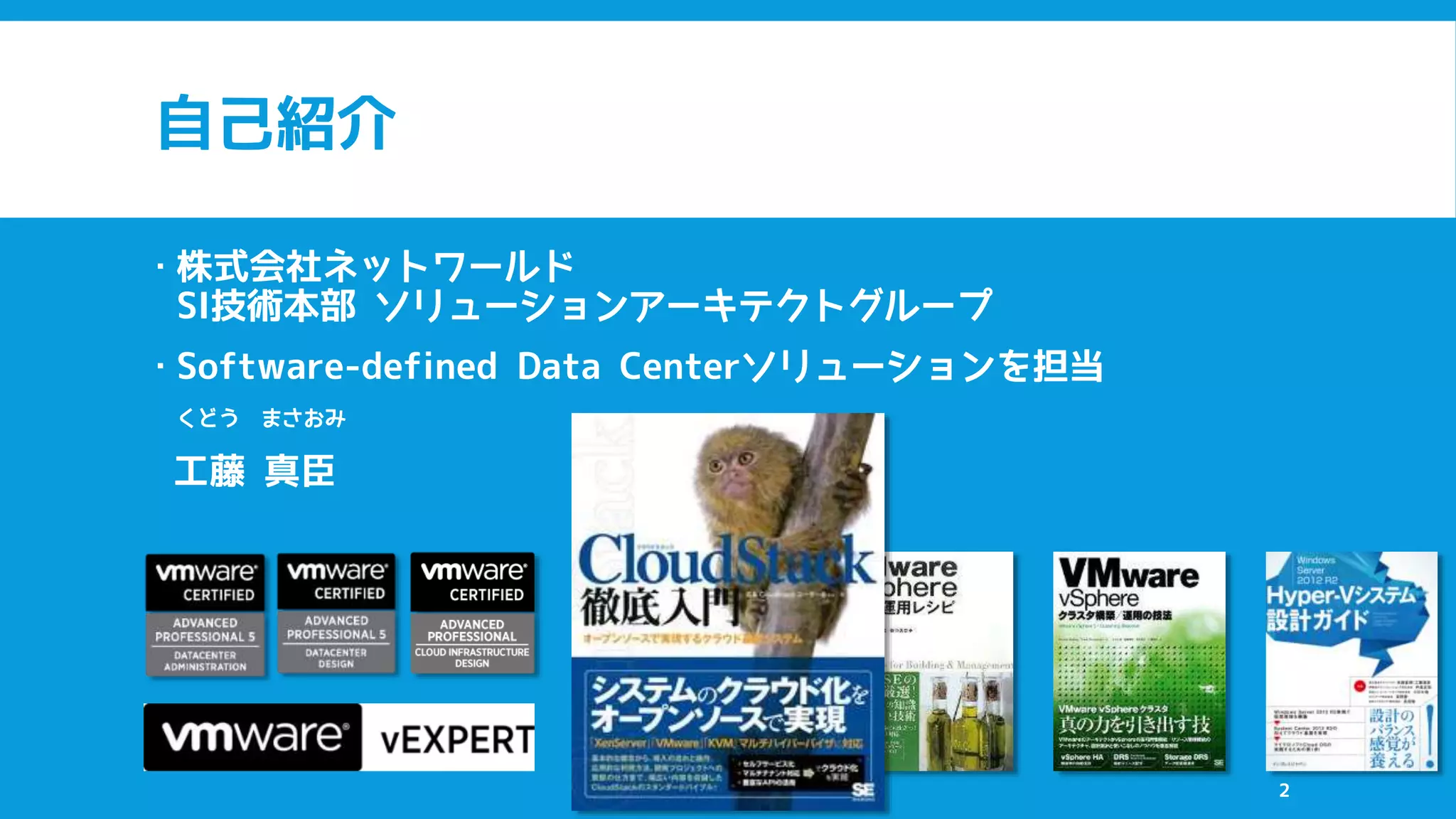

2. 自己紹介
 株式会社ネットワールド
SI技術本部ソリューションアーキテクトグループ
 Software-defined Data Centerソリューションを担当
くどうまさおみ
工藤真臣
2

3. 本日のアジェンダ
CloudStack 4.3 新機能
VSCって何？
実際に動かしてみました
CloudStack + VSCの利用ケース
CloudStack 関連製品のご紹介
3

4. CloudStack 4.3 新機能
4

5. CloudStack 4.3 新機能
 Palo Alto Firewall Integration
 nTier Apps 2.0 : Remote access VPN to VPC
 Better VM Sync
 Site-to-Site VPN 2.0 Enhancements
 Plugin to provide Hyper-V 2012 support
 dynamic compute offering
 Monitering services in virtual router
 SSL offload support in cloudstack
 LDAP user provisioning improvements
 expungeDestroyedVirtualMachine API call
 Extend support of CloudStack-managed storage to KVM
5

6. CloudStack 4.3 機能拡張
 cpu socket count of hosts
 Pluggable VM snapshot
 Make "mode http" & "option httpclose" in HAproxy.conf configurable
on port 80
 Linux native VXLAN support on KVM hypervisor
 List view widget: Support actions on multiple rows
 Ability to delete Events and Alerts: Select multiple alerts and events.
 Improve VR Upgrade
 To Enable Master Database High Availabilty.
 Provide a way to upgrade from existing NFS secondary storage to S3
 [Monitoring] Add Enable/disable for service monitoring feature
 UI Plugins: Support internationalization
6

7. でも本セッションで紹介するのは・・・
VSC
(Virtual Storage Console)
for CloudStack
7

8. VSC for CloudStackって何？
8

9. VSCとは？
 GUIベースで提供される、様々なプラットフォーム向けに提供される
NetApp社のFASストレージを運用・管理するためのソフトウェア
 Citrix社XenServer,XenDesktop向け…VSC for XenServer
 VMware社vSphere,Horizon View向け…VSC for vSphere
9

10. Virtual Storage Console
for Citrix XenServer
10

11. Virtual Storage Console
for vSphere
11

12. vSphere・XenServer用VSC比較
VSCX2.0
(XenServer)
VSC4.2
(vSphere)
RBAC
△
ONTAPのAPIを利用
○
vCenterロールに統合
MBR tool
(オフラインでの
アライメント修正)
- ○
GOS
Timeout setting tool
- ○
バックアップ- ○
ストレージ
プロビジョニング
○ ○
VMクローン
○
コネクションブローカー連携は無し
○
VMクローンSysprep連携- ○
VM最適化
(オンラインでの
アライメント修正)
- ○
12

13. Virtual Storage Console
for CloudStack 概要
 Primary and Secondary storage provisioning on NFS
 FAS controller registration using CloudStack APIs
 Clustered Data ONTAP 8.2.0 and 8.2.1
 Hypervisors XenServer 6.1 and 6.2, ESXi 5.1 and 5.5
 Programmable API
 UI plugin into CloudStack
 NetApp Snapshots for VMware ESX
 MySQL Backup and Restore
 Storage Headroom monitoring
以下のURLで現在ベータ版が提供中(要登録)
https://communities.netapp.com/groups/beta-program-vsc-for-cloudstack
13
*Primary Storage = 仮想マシンが持つHDDの保存場所
Secondary Storage = 仮想マシンのバックアップや、テンプレートの保存場所

14. Clustered Data ONTAPとは？
 Clusetered Data ONTAPでは、OS自体がストレージハイパーバイ
ザーとして動作
 ストレージコントローラをStorage Virtual Machine(SVM)とし
て仮想化
 SVMは各物理コントローラー上を自由に移動
 クライアントはSVMに割り当てられたLogical Interface(LIF)に
アクセス
 FlexVolume(データ格納領域)が各物理ディスク領域間を自由に移動
 20Gbpsのクラスタインタコネクトを通して高速に移動
 ボリューム単位でのStorage QoSを実現
 IOPSや利用帯域でのSLAを実現
14

15. Clustered Data ONTAP®
Best storage for Public and Private clouds
VIF
Volume
Aggregate
Disk
FAS
LIF
SVM
LIF
SVM
Aggregate
Disk
Volume
Volume
無停止で移動可能
FAS
LIF
SVM
LIF
SVM
Aggregate
Disk
Volume
FAS
LIF
SVM
LIF
SVM
Aggregate
Disk
Volume
Clustered Data ONTAP
Volume
Volume
VIF
Volume
Aggregate
Disk
無停止で移動可能
FAS3210 FAS3210 FAS3210 FAS3210 FAS3210
15
OFANS TAP 7-moFdAeS

16. 実際に動かしてみました…
16

17. 用意したもの
■仮想化基盤
 VMware vSphere 5.5 (vCenter Server 5.5b + ESXi 5.5 x 3)
■ストレージ
 NetApp Clustered Data ONTAP 8.2.1 RC1
 NetApp OnCommand System Manager 3.1RC1
■CloudStack
 CloudPlatform 4.3 Beta2 on CentOS 6.5
 NetApp VSC for Apache CloudStack Beta1
17

18. VSC for Apache Cloud Stack
 UI plugin into CloudStack
 FAS controller registration using CloudStack APIs
 Storage Headroom monitoring
 Primary and Secondary storage provisioning on NFS
 NetApp Snapshots for VMware ESX
 MySQL Backup and Restore
 Programmable API
・クラウド管理者が利用する機能
・クラウド利用者が利用する機能
18

19. クラウド管理者が利用する機能
19

20. UI plugin into CloudStack
 VSC for Apache CloudStackを使うと、CloudStackのGUIから
Clustered Data ONTAPを管理することができる
20

21. FAS controller registration using
CloudStack APIs
 コントローラの登録はCloudStack APIを使ってCloudStackから実
行可能
21

22. Storage Headroom monitoring
 CloudStackからストレージの監視
22
アグリゲートの状況を確認
ライセンスの状況を確認
ボリュームの状況を確認
重複排除の状況を確認

23. Primary and Secondary storage
provisioning on NFS
 プライマリストレージとセカンダリストレージのFAS上のNFSボリューム
のプロビジョニング機能
23
セカンダリストレージの設定
・シンプロビジョニング
・スナップショット領域の予約
・重複排除の有効化
・自動拡張の有効化
プライマリストレージの設定
・シンプロビジョニング
・スナップショット領域の予約
・重複排除の有効化
・自動拡張の有効化
・仮想マシンスナップショットの有効化

24. MySQL Backup and Restore
 CloudStack Managementサーバの利用するMySQLのバックアップ
とリストアの提供(＊現在リストアは手動で実施する必要がある)
 “FLUSH TABLES WITH READ LOCK”を発行して
該当ボリュームのスナップショットを取得
24
設定はこれだけで、Mysqlサーバのバックアップが可能

25. Programmable API
■HTTPリクエスト
http http://localhost:10076/client/api?command=ntapListControllers
■実行結果
<?xml version="1.0" encoding="UTF-8"?><listcontrollersresponse cloud-stack-
version="4.3.0"><count>1</count><controllers><id>4d42ebc8-
996e-11e3-b1fd-
123478563412</id><address>10.10.69.160</address><username>admin
</username><usessl>false</usessl><port>80</port><isAdminVServer>tr
ue</isAdminVServer><null></null><null></null><null></null><version>8.
2.1</version><name>CloudStack-
ONTAP</name><asupState>on</asupState><state></state><badConnecti
on>false</badConnection><model>DOvM200</model><nfsLicensed>true<
/nfsLicensed><nfsEnabled>false</nfsEnabled><flexcloneLicensed>true</
flexcloneLicensed></controllers></listcontrollersresponse>
コントローラのステータスやライセンス状況を確認可能25

26. Programmable API
■HTTPリクエスト
# http
“http://localhost:10076/client/api?&command=ntapListControllerAggre
gates&controllerid=4d42ebc8-996e-11e3-b1fd-123478563412”
■実行結果
<?xml version="1.0" encoding="UTF-
8"?><listcontrolleraggregatesresponse cloud-stack-version="
4.3.0"><count>2</count><aggregates><id>30972ec6-ff42-
4fbd-8602-
6d326bfedc22</id><name>CloudStackDay</name><state>online</state>
<sizeUsed>444731666432</sizeUsed><sizeTotal>920225619968</sizeTo
tal><sizeAvailable>475493953536</sizeAvailable><percentageUsed>48</
percentageUsed></aggregates></listcontrolleraggregatesresponse>
アグリゲートの利用状況を確認可能26

27. クラウド利用者が利用できる機能
27

28. NetApp Snapshots for VMware ESX
 VMware ESXで稼働するインスタンスのスナップショット機能を
NetAppのFlexCloneに置換する機能
 通常はvSphereのスナップショットを利用
 CloudStack UIは変更なし
 インスタンスのボリュームのスナップショット機能は、
従来どおりセカンダリストレージへのオンラインフルクローンのま
ま
28

29. インスタンスのスナップショットの課題
 vSphereのスナップショットはCopy on Write形式
 使い続けるとストレージ負荷の増大
 ユーザ依存のため、クラウド管理者からは制限不可
 vmsnapshot.maxで制限をかけるくらい
 パッチ適用前の簡易バックアップ等短期間のバックアップには便利
 恒常的なバックアップとして利用すると問題が発生
 スナップショットサイズが大きくなりすぎると、オンライン状態で
の統合も難しくなる
29

30. ボリュームのスナップショットの課題
 Citrix XenServerを除き、やっていることはオンラインフルクロー
ン作成
 大容量のバックアップとしてはかなり無理がある(時間・負荷)
 当然リストアも時間がかかる
30

31. VSC for CloudStackのここが凄い！
 「Quiesce VM」を選択することで、vSphereのスナップショットを
取得後、NetAppのスナップショットを取得。
 NetAppのスナップ取得後、vSphereのスナップショットを削除する。
vSphereのスナップショットの利便性のまま課題を解決！
NetAppのスナップショット
31

32. 実際の動き
32
vSphereのスナップショット

33. リストアも高速で完了！
33

34. VSC for CloudStackまとめ
 VSCとCloudStackの組み合わせで、容易にエンタープライズレベル
のバックアップサービスを提供可能
・データの整合性はvSphereのスナップショットレベル
34
CloudStack機能実装取得先メリットデメリット備考
インスタンス
Hypervisor
プライマリ
一瞬で作成可能I/O性能劣化
スナップショット
スナップショット連携
ストレージ
ボリューム
スナップショット
ホットクローン
コールドクローン
セカンダリ
ストレージ
再利用可能
バックアップ時間
リストア時間
バックアップ時には
I/Oが大量に発生
CloudStack機能実装取得先メリットデメリット備考
インスタンス
スナップショット
NetApp
FlexClone
プライマリ
ストレージ
一瞬で作成可能-
ボリューム
スナップショット
ホットクローン
コールドクローン
セカンダリ
ストレージ
再利用可能
バックアップ時間
リストア時間
バックアップ時には
I/Oが大量に発生
VSCを使うと

35. CloudStack + VSCの
利用ケース
35

36. Clustered Data ONTAPが実現する
Public/Private Cloud
 顧客ごとにStorage VMを作成して、SLAに応じたボリュームを提供
 顧客ごとに提供するNFSボリュームにはSLAに応じたQoSを設定可
能
 顧客ごとにCIFSボリュームも提供可能
 必要に応じて重複排除の実施
仮想マシン単位のQoSでなく、システム単位のQoSの実現
 セルフサービスのバックアップの提供
従来の課題だったIaaS基盤上でのバックアップを解決
 Clustered Data ONTAPによる容易なメンテナンス
 ハードウェア更新時も無停止でデータ移行が可能
信頼性・柔軟性の高いストレージ基盤を実現36

37. サービス例
37
Gold(NFS/CIFS)
・性能:高速
・バックアップ：毎時
・災害対策：あり
サービスメニュー
適用アーキテクチャ
・SAS+SSD
・Volume Snapshot:Hourly
・サイト間SnapMirror
・専用SVM
・Dedupe有効
・シックプロビジョニング
Silver(NFS/CIFS)
・性能:中速
・バックアップ：毎日
・災害対策：なし
・SAS(3000iops)
・Volume Snapshot:Daily
・サイト内SnapMirror
・専用SVM
・Dedupe有効
・シンプロビジョニング
Bronze(NFS/CIFS)
・性能:低速
・バックアップ：なし
・災害対策：なし
・SATA(1000iops)
・専用SVM
・Dedupe有効
・シンプロビジョニング

38. 弊社が提供するCloudStack連携製品
38

39. PernixData社FVP
FVPは既存環境の変更せず、業界唯一の仮想マシンの
Disk I/OをRead/Write問わず高速化することができる
サーバサイドフラッシュのキャッシングソリューションです。
39
Hypervisor Hypervisor
ストレージ性能
ストレージ容量
スナップショット・レプリケーション

40. FVPの特徴
 透過性
 既存環境やアーキテクチャに対する変更・制限はほとんどないデー
タの移行も、ゲストOSにソフトのインストールも不要
 ESXiにソフトを導入してフラッシュを追加するだけ
 Read/Write I/Oの劇的な高速化
 他のサーバサイドキャッシュソリューションはRead Only
40
共有ストレージにかかる負担を軽減することで、
ストレージコストの最適化を実現
