Presentation material in Fukuoka .NET Conf 2017 at Oct 21, 2017. Written about Visual Studio SDK.

1. Visual Studio Extensibility
2017/10/21
Fukuoka.NET Conf 2017 ～ハンズオンで体験する最新.NETテクノロジー～
株式会社 アイキューブドシステムズ
藤本 武

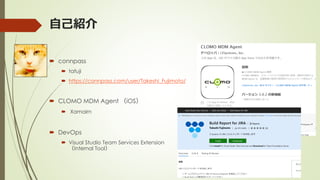

2. 自己紹介
 connpass
 tafuji
 https://connpass.com/user/Takeshi_Fujimoto/
 CLOMO MDM Agent （iOS）
 Xamairn
 DevOps
 Visual Studio Team Services Extension
（Internal Tool）

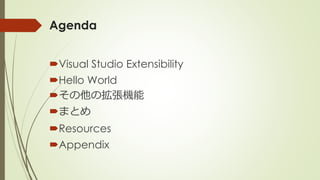

3. Agenda
Visual Studio Extensibility
Hello World
その他の拡張機能
まとめ
Resources
Appendix

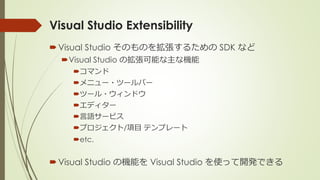

4. Visual Studio Extensibility
Visual Studio そのものを拡張するための SDK など
Visual Studio の拡張可能な主な機能
コマンド
メニュー・ツールバー
ツール・ウィンドウ
エディター
言語サービス
プロジェクト/項目 テンプレート
etc.
Visual Studio の機能を Visual Studio を使って開発できる

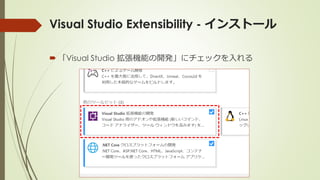

5. Visual Studio Extensibility - インストール
 「Visual Studio 拡張機能の開発」にチェックを入れる

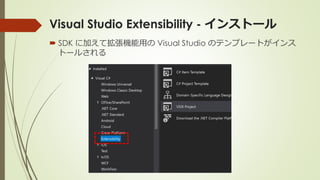

6. Visual Studio Extensibility - インストール
 SDK に加えて拡張機能用の Visual Studio のテンプレートがインス
トールされる

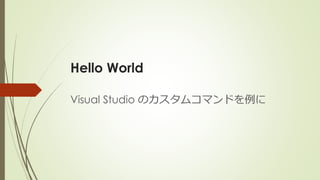

7. Hello World
Visual Studio のカスタムコマンドを例に

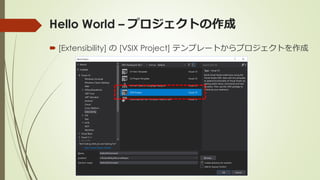

8. Hello World – プロジェクトの作成
 [Extensibility] の [VSIX Project] テンプレートからプロジェクトを作成

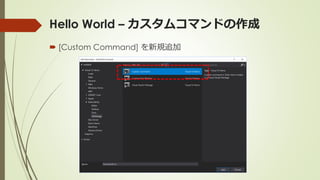

9. Hello World – カスタムコマンドの作成
 [Custom Command] を新規追加

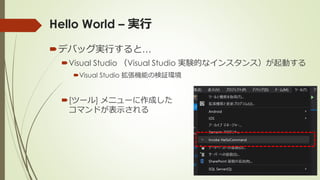

10. Hello World – 実行
デバッグ実行すると…
Visual Studio （Visual Studio 実験的なインスタンス）が起動する
Visual Studio 拡張機能の検証環境
[ツール] メニューに作成した
コマンドが表示される

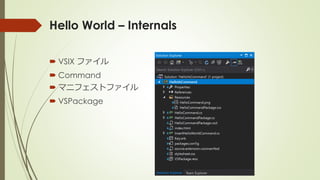

11. Hello World – Internals
 VSIX ファイル
 Command
 マニフェストファイル
 VSPackage

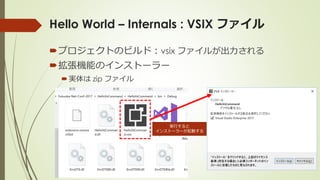

12. Hello World – Internals : VSIX ファイル
プロジェクトのビルド：vsix ファイルが出力される
拡張機能のインストーラー
実体は zip ファイル
実行すると
インストーラーが起動する

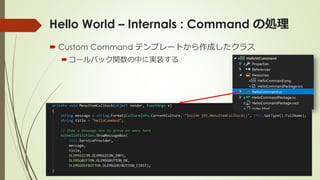

13. Hello World – Internals : Command の処理
 Custom Command テンプレートから作成したクラス
コールバック関数の中に実装する

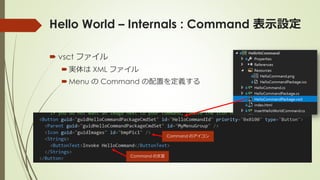

14. Hello World – Internals : Command 表示設定
 vsct ファイル
実体は XML ファイル
Menu の Command の配置を定義する
Command の文言
Command のアイコン

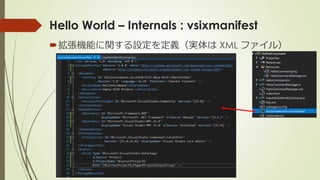

15. Hello World – Internals : vsixmanifest
拡張機能に関する設定を定義（実体は XML ファイル）

16. Hello World – Internals : vsixmanifest
 Metadata
説明
アイコン
Etc.

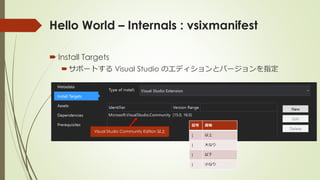

17. Hello World – Internals : vsixmanifest
 Install Targets
サポートする Visual Studio のエディションとバージョンを指定
記号 意味
[ 以上
( 大なり
] 以下
) 小なり
Visual Studio Community Edition 以上

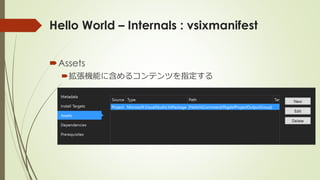

18. Hello World – Internals : vsixmanifest
Assets
拡張機能に含めるコンテンツを指定する

19. Hello World – Internals : vsixmanifest
Dependencies
拡張機能が依存する .NET Framework のバージョンなどを指定

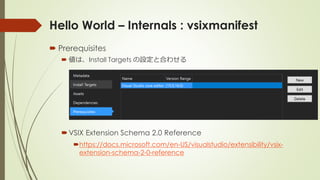

20. Hello World – Internals : vsixmanifest
 Prerequisites
 値は、Install Targets の設定と合わせる
VSIX Extension Schema 2.0 Reference
https://docs.microsoft.com/en-US/visualstudio/extensibility/vsix-
extension-schema-2-0-reference

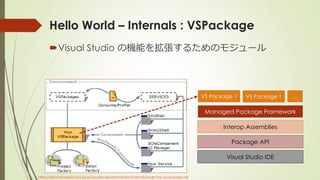

21. Hello World – Internals : VSPackage
Visual Studio の機能を拡張するためのモジュール
https://docs.microsoft.com/ja-jp/visualstudio/extensibility/internals/inside-the-visual-studio-sdk
Visual Studio IDE
Package API
Interop Assemblies
Managed Package Framework
VS Package 1 VS Package 1 …

22. Hello World – Internals : VSPackage
 MPF（Managed Package Framework）
Visual Studio の機能を利用するための Framework
Package クラスの GetService メソッド経由で
Visual Studio の機能を利用する

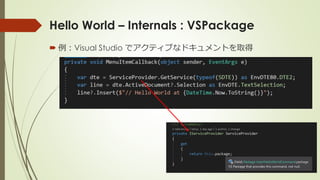

23. Hello World – Internals : VSPackage
 例：Visual Studio でアクティブなドキュメントを取得

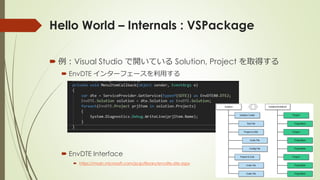

24. Hello World – Internals : VSPackage
 例：Visual Studio で開いている Solution, Project を取得する
 EnvDTE インターフェースを利用する
 EnvDTE Interface
 https://msdn.microsoft.com/ja-jp/library/envdte.dte.aspx

25. Hello World – まとめ
VSIX プロジェクトの作成
必要な機能の追加（Custom Command）
機能の実装
テスト
リリース

26. その他の拡張機能
• Tool Window
• Project / Item Template

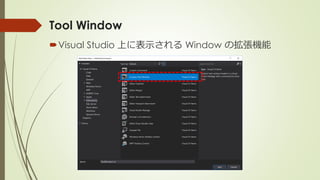

27. Tool Window
Visual Studio 上に表示される Window の拡張機能

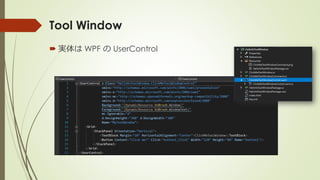

28. Tool Window
 実体は WPF の UserControl

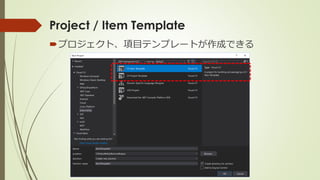

29. Project / Item Template
プロジェクト、項目テンプレートが作成できる

30. Project / Item Template
 Visual Studio 上でカスタムテンプレートを選択できるようになる

31. まとめ
Visual Studio を
自分好みに育てましょう！

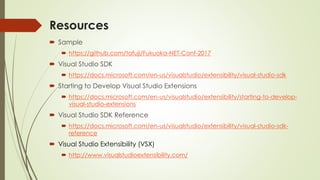

32. Resources
 Sample
 https://github.com/tafuji/Fukuoka-NET-Conf-2017
 Visual Studio SDK
 https://docs.microsoft.com/en-us/visualstudio/extensibility/visual-studio-sdk
 Starting to Develop Visual Studio Extensions
 https://docs.microsoft.com/en-us/visualstudio/extensibility/starting-to-develop-
visual-studio-extensions
 Visual Studio SDK Reference
 https://docs.microsoft.com/en-us/visualstudio/extensibility/visual-studio-sdk-
reference
 Visual Studio Extensibility (VSX)
 http://www.visualstudioextensibility.com/

33. Appendix - Extensibility Tool
 拡張機能開発をサポートする拡張機能
VSCT ファイルの IntelliSense
Etc.
 Extensibility Tool
 https://marketplace.visualstudio.com/items?itemName=MadsKristensen.ExtensibilityTools

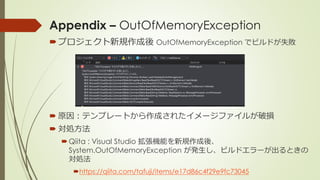

34. Appendix – OutOfMemoryException
プロジェクト新規作成後 OutOfMemoryException でビルドが失敗
 原因：テンプレートから作成されたイメージファイルが破損
 対処方法
Qiita : Visual Studio 拡張機能を新規作成後、
System.OutOfMemoryException が発生し、ビルドエラーが出るときの
対処法
https://qiita.com/tafuji/items/e17d86c4f29e9fc73045

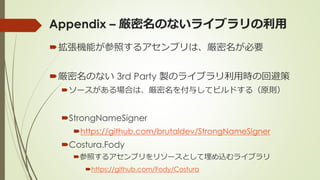

35. Appendix – 厳密名のないライブラリの利用
拡張機能が参照するアセンブリは、厳密名が必要
厳密名のない 3rd Party 製のライブラリ利用時の回避策
ソースがある場合は、厳密名を付与してビルドする（原則）
StrongNameSigner
https://github.com/brutaldev/StrongNameSigner
Costura.Fody
参照するアセンブリをリソースとして埋め込むライブラリ
https://github.com/Fody/Costura

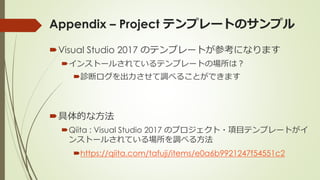

36. Appendix – Project テンプレートのサンプル
Visual Studio 2017 のテンプレートが参考になります
インストールされているテンプレートの場所は？
診断ログを出力させて調べることができます
具体的な方法
Qiita : Visual Studio 2017 のプロジェクト・項目テンプレートがイ
ンストールされている場所を調べる方法
https://qiita.com/tafuji/items/e0a6b9921247f54551c2

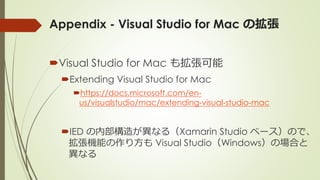

37. Appendix - Visual Studio for Mac の拡張
Visual Studio for Mac も拡張可能
Extending Visual Studio for Mac
https://docs.microsoft.com/en-
us/visualstudio/mac/extending-visual-studio-mac
IED の内部構造が異なる（Xamarin Studio ベース）ので、
拡張機能の作り方も Visual Studio（Windows）の場合と
異なる

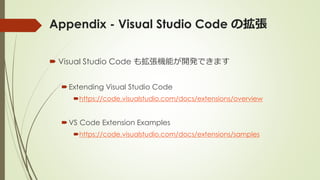

38. Appendix - Visual Studio Code の拡張
 Visual Studio Code も拡張機能が開発できます
Extending Visual Studio Code
https://code.visualstudio.com/docs/extensions/overview
VS Code Extension Examples
https://code.visualstudio.com/docs/extensions/samples
