Virtual WAN × Citrix SD-WAN の衝撃!
Azure ネットワーク革命を体験せよ!
※ハンズオンセッション
CI64
ソフトバンク・テクノロジー 株式会社
牛上 貴司 (MVP for Microsoft Azure)
自己紹介
2
名前:牛上 貴司 (うしがみ たかし)
所属:ソフトバンク・テクノロジー
活動:Azure検証・登壇・ブログ・寄稿
Blog:https://www.cloudou.net
@tushigami
Microsoft MVP
for Microsoft Azure

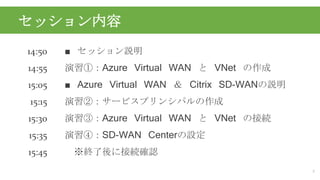

セッション内容
3
■ セッション説明
演習①:Azure Virtual WAN と VNet の作成
■ Azure Virtual WAN & Citrix SD-WANの説明
演習②:サービスプリンシパルの作成
演習③:Azure Virtual WAN と VNet の接続
演習④:SD-WAN Centerの設定
※終了後に接続確認
14:50
14:55
15:05
15:15
15:30
15:35
15:45

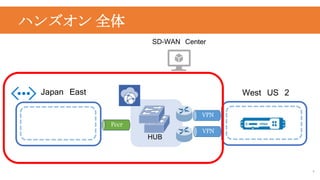

ハンズオン 全体
4
Japan East
HUB
West US 2
Peer
VPN
VPN
SD-WAN Center

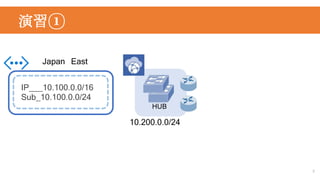

演習①
5
IP___10.100.0.0/16
Sub_10.100.0.0/24
Japan East
10.200.0.0/24
HUB

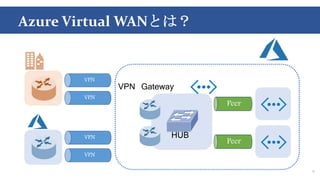

Azure Virtual WANとは?
6
Peer
HUB
VPN
VPN
VPN
VPN
VPN Gateway
Peer

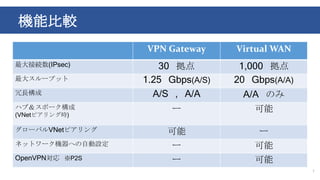

機能比較
7
VPN Gateway Virtual WAN
最大接続数(IPsec) 30 拠点 1,000 拠点
最大スループット 1.25 Gbps(A/S) 20 Gbps(A/A)
冗長構成 A/S , A/A A/A のみ
ハブ&スポーク構成
(VNetピアリング時)
ー 可能
グローバルVNetピアリング 可能 ー
ネットワーク機器への自動設定 ー 可能
OpenVPN対応 ※P2S ー 可能

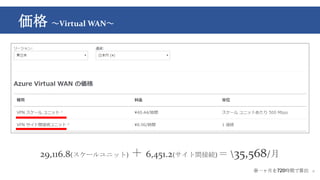

価格 ~Virtual WAN~
8
29,116.8(スケールユニット) + 6,451.2(サイト間接続) = 35,568/月
※一ヶ月を720時間で算出

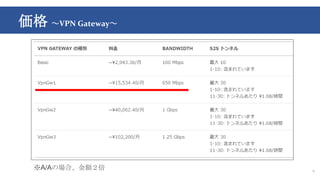

価格 ~VPN Gateway~
9
※A/Aの場合、金額2倍

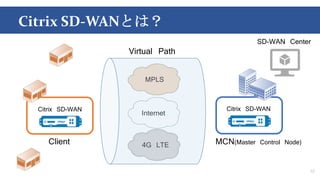

Citrix SD-WANとは?
10
MPLS
Internet
4G LTE
Citrix SD-WAN
Virtual Path
SD-WAN Center
MCN(Master Control Node)
Citrix SD-WAN
Client

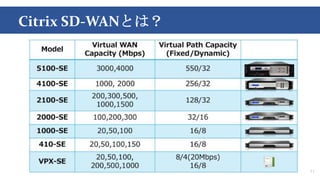

Citrix SD-WANとは?
11

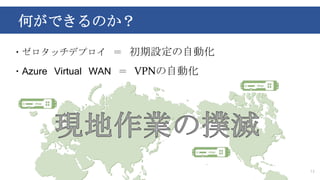

何ができるのか?
12
・ゼロタッチデプロイ = 初期設定の自動化
・Azure Virtual WAN = VPNの自動化

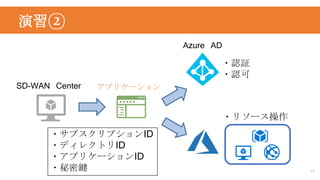

演習②
13
SD-WAN Center
・認証
・認可
アプリケーション
Azure AD
・リソース操作
・サブスクリプションID
・ディレクトリID
・アプリケーションID
・秘密鍵

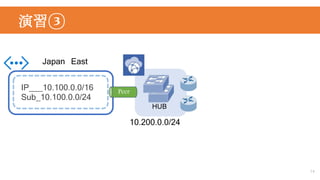

演習③
14
IP___10.100.0.0/16
Sub_10.100.0.0/24
Japan East
10.200.0.0/24
HUB
Peer

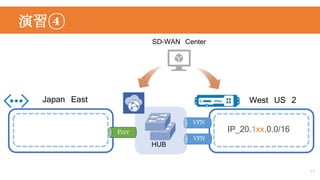

演習④
15
Japan East
HUB
West US 2
Peer IP_20.1xx.0.0/16
VPN
VPN
SD-WAN Center

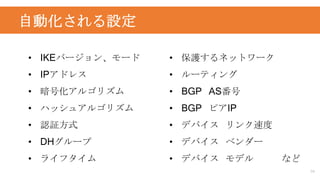

自動化される設定
16
• IKEバージョン、モード
• IPアドレス
• 暗号化アルゴリズム
• ハッシュアルゴリズム
• 認証方式
• DHグループ
• ライフタイム
• 保護するネットワーク
• ルーティング
• BGP AS番号
• BGP ピアIP
• デバイス リンク速度
• デバイス ベンダー
• デバイス モデル など
SD-WAN Center IP 一覧
17
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22

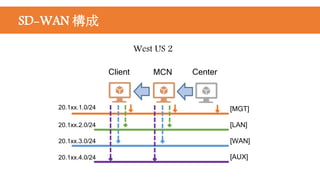

Client
[MGT]
[LAN]
[AUX]
[WAN]
West US 2
20.1xx.1.0/24
20.1xx.2.0/24
20.1xx.3.0/24
20.1xx.4.0/24
MCN Center
SD-WAN 構成
19
本情報の内容(添付文書、リンク先などを含む)は、Microsoft Tech Summit 2018 開催日
(2018 年 11 月 5~7 日)時点のものであり、予告なく変更される場合があります。
© 2018 ソフトバンク・テクノロジー株式会社 All rights reserved.
本コンテンツの著作権、および本コンテンツ中に出てくる商標権、団体名、ロゴ、製品、サービスなどは
それぞれ、各権利保有者に帰属します。
