エンジニアのための Windows Virtual Desktop 設計術
エンジニアのための Windows Virtual Desktop 構築のための参考資料
More Related Content
Similar to エンジニアのための Windows Virtual Desktop 設計術
![[Japan Tech summit 2017] CLD 008](https://cdn.slidesharecdn.com/ss_thumbnails/techsummit2017pdfcld008-171115032110-thumbnail.jpg?width=640&height=640&fit=bounds)
![[AWS re:invent 2013 Report] Amazon WorkSpaces](https://cdn.slidesharecdn.com/ss_thumbnails/repotworkspaces-131209210004-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
エンジニアのための Windows Virtual Desktop 設計術
- 1. エンジニアのための Windows Virtual Desktop設計術 2020/01 日本マイクロソフト 株式会社 クラウド ソリューション アーキテクト 牛上 貴司 (うしがみ たかし) @tushigami cloudou.net

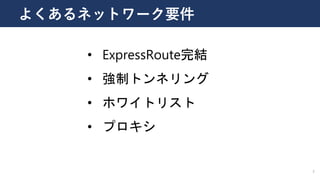

- 2. 2 • ExpressRoute完結 • 強制トンネリング •ホワイトリスト • プロキシ よくあるネットワーク要件

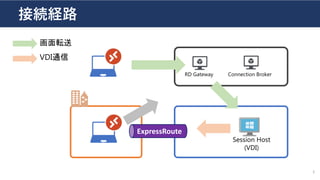

- 3. Connection Broker Session Host (VDI) RDGateway 接続経路 3 ExpressRoute 画面転送 VDI通信
- 4. 4 ① DNS ② TrafficManager ③ RD Gateway ④ Traffic Manager/CDN(akamai) ⑤ Azure AD (Premium-Add) ⑥ RD Gateway ⑦ Connection Broker ⑧ Session Host Internet ExpressRoute(MS Peer) クライアント通信 *.microsoft.com *.servicebus.windows.net login.microsoftonline.com aadcdn.msftauth.net aadcdn.msauth.net

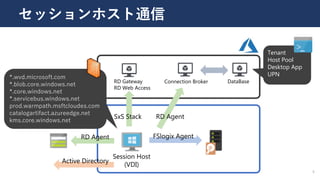

- 5. セッションホスト通信 DataBaseRD Gateway RD WebAccess Connection Broker RD AgentSxS Stack FSlogix AgentRD Agent Tenant Host Pool Desktop App UPN*.wvd.microsoft.com *.blob.core.windows.net *.core.windows.net *.servicebus.windows.net prod.warmpath.msftcloudes.com catalogartifact.azureedge.net kms.core.windows.net 5 Session Host (VDI) Active Directory

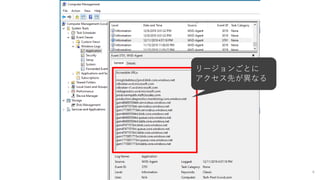

- 6.

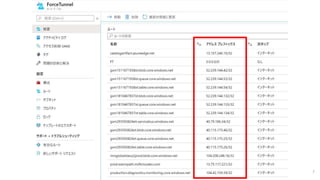

- 7.

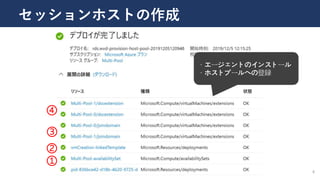

- 8.

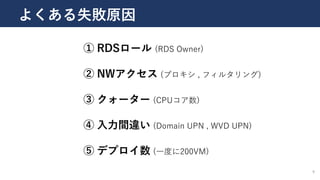

- 9. 9 よくある失敗原因 ① RDSロール (RDSOwner) ② NWアクセス (プロキシ , フィルタリング) ③ クォーター (CPUコア数) ④ 入力間違い (Domain UPN , WVD UPN) ⑤ デプロイ数 (一度に200VM)

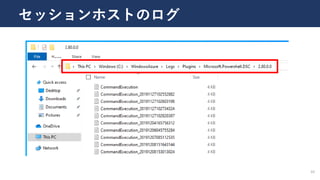

- 10.
- 11. 11 Windows７の展開 Step１：Windows 7 の作成 Step２：Windows7 の日本語化 Step３：初期化とイメージ化 Step４：ドメイン参加 Step５：ホストプール の作成 Step６：セッションホスト の登録

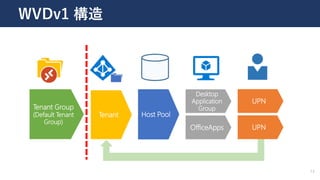

- 12. 12 WVDv1 構造 Tenant Group (DefaultTenant Group) Host Pool OfficeApps UPN Desktop Application Group UPN Tenant

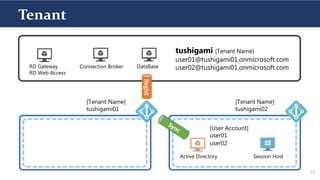

- 13. Tenant 13 DataBaseRD Gateway RD WebAccess Connection Broker tushigami (Tenant Name) user01@tushigami01.onmicrosoft.com user02@tushigami01.onmicrosoft.com [Tenant Name] tushigami01 Active Directory Session Host [Tenant Name] tushigami02 [User Account] user01 user02Regist

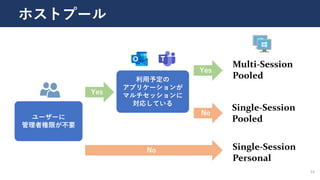

- 14.

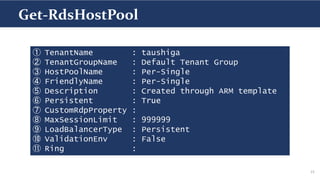

- 15. 15 ① TenantName :taushiga ② TenantGroupName : Default Tenant Group ③ HostPoolName : Per-Single ④ FriendlyName : Per-Single ⑤ Description : Created through ARM template ⑥ Persistent : True ⑦ CustomRdpProperty : ⑧ MaxSessionLimit : 999999 ⑨ LoadBalancerType : Persistent ⑩ ValidationEnv : False ⑪ Ring : Get-RdsHostPool

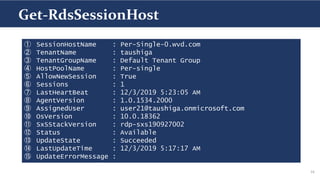

- 16. 16 ① SessionHostName :Per-Single-0.wvd.com ② TenantName : taushiga ③ TenantGroupName : Default Tenant Group ④ HostPoolName : Per-single ⑤ AllowNewSession : True ⑥ Sessions : 1 ⑦ LastHeartBeat : 12/3/2019 5:23:05 AM ⑧ AgentVersion : 1.0.1534.2000 ⑨ AssignedUser : user21@taushiga.onmicrosoft.com ⑩ OsVersion : 10.0.18362 ⑪ SxSStackVersion : rdp-sxs190927002 ⑫ Status : Available ⑬ UpdateState : Succeeded ⑭ LastUpdateTime : 12/3/2019 5:17:17 AM ⑮ UpdateErrorMessage : Get-RdsSessionHost

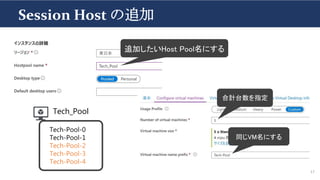

- 17. Tech-Pool-2 Tech-Pool-3 Tech-Pool-4 Session Host の追加 17 追加したいHostPool名にする Tech-Pool-0 Tech-Pool-1 Tech_Pool 合計台数を指定 同じVM名にする

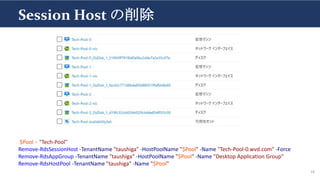

- 18. Session Host の削除 18 $Pool= "Tech-Pool" Remove-RdsSessionHost -TenantName "taushiga" -HostPoolName "$Pool" -Name "Tech-Pool-0.wvd.com" -Force Remove-RdsAppGroup -TenantName "taushiga" -HostPoolName "$Pool" -Name "Desktop Application Group" Remove-RdsHostPool -TenantName "taushiga" -Name "$Pool"

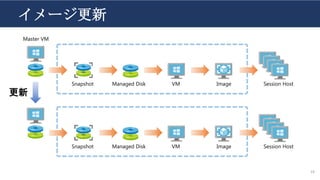

- 19. Snapshot Managed DiskImage Session HostVM 更新 イメージ更新 Snapshot Managed Disk Image Session HostVM 19 Master VM

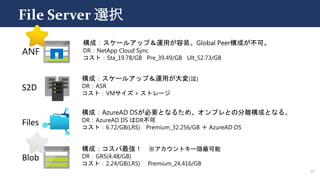

- 20. 20 File Server 選択 構成：コスパ最強！※アカウントキー隠蔽可能 DR：GRS(4.48/GB) コスト：2.24/GB(LRS) Premium_24.416/GB 構成：AzureAD DSが必要となるため、オンプレとの分離構成となる。 DR：AzureAD DS はDR不可 コスト：6.72/GB(LRS) Premium_32.256/GB ＋ AzureAD DS 構成：スケールアップ＆運用が大変(泣) DR：ASR コスト：VMサイズ + ストレージ 構成：スケールアップ＆運用が容易。Global Peer構成が不可。 DR：NetApp Cloud Sync コスト：Sta_19.78/GB Pre_39.49/GB Ult_52.73/GB ANF S2D Files Blob

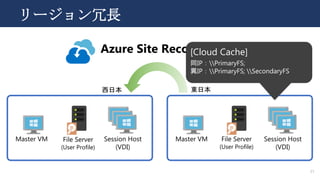

- 21. 21 リージョン冗長 Session Host (VDI) File Server (UserProfile) Master VM Azure Site Recovery Session Host (VDI) Master VM File Server (User Profile) 東日本西日本 [Cloud Cache] 同IP：PrimaryFS; 異IP：PrimaryFS; SecondaryFS

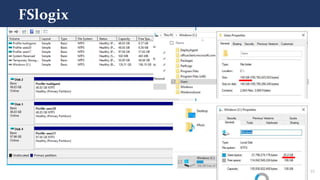

- 22.

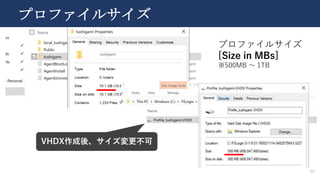

- 23. 23 プロファイルサイズ プロファイルサイズ [Size in MBs] ※500MB～ 1TB VHDX作成後、サイズ変更不可

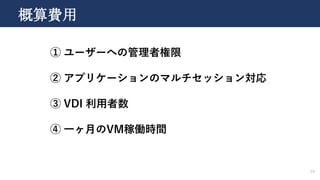

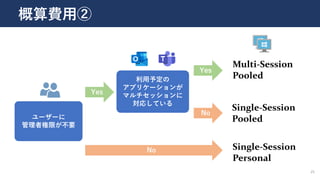

- 24. 24 概算費用 ① ユーザーへの管理者権限 ② アプリケーションのマルチセッション対応 ③VDI 利用者数 ④ 一ヶ月のVM稼働時間
- 25.

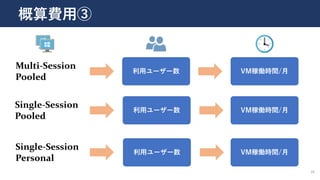

- 26.

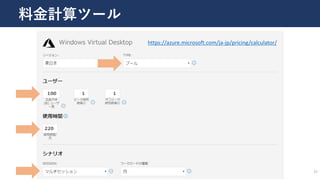

- 27.
- 28.
