dotNET600 2018で登壇した際の資料です。

1. ソフトバンク・テクノロジー 株式会社
牛上 貴司 (MVP for Microsoft Azure)
Azure Virtual WAN 自動化のしくみを
妄想してみる

2. 自己紹介
2
名前：牛上 貴司 (うしがみ たかし)
所属：ソフトバンク・テクノロジー
活動：Azure検証・登壇・ブログ・雑誌への寄稿
Blog：https://www.cloudou.net
@tushigami
Microsoft MVP
for Microsoft Azure

3. ネットワーク接続について
3
オンプレミス接続 層
Azure接続 層
オンプレミス間接続 層

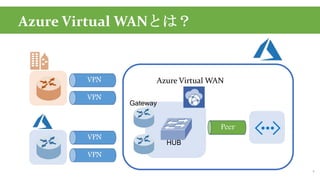

4. VPN
VPN
Azure Virtual WANとは？
4
Peer
HUB
VPN
VPN
Gateway
Azure Virtual WAN

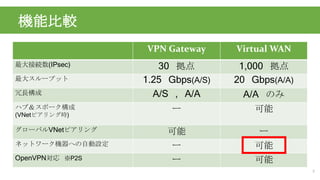

5. 機能比較
5
VPN Gateway Virtual WAN
最大接続数(IPsec) 30 拠点 1,000 拠点
最大スループット 1.25 Gbps(A/S) 20 Gbps(A/A)
冗長構成 A/S , A/A A/A のみ
ハブ＆スポーク構成
(VNetピアリング時)
ー 可能
グローバルVNetピアリング 可能 ー
ネットワーク機器への自動設定 ー 可能
OpenVPN対応 ※P2S ー 可能

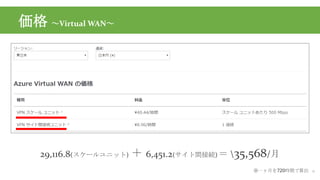

6. 価格 ～Virtual WAN～
6
29,116.8(スケールユニット) ＋ 6,451.2(サイト間接続) ＝ 35,568/月
※一ヶ月を720時間で算出

7. 接続パートナー
7

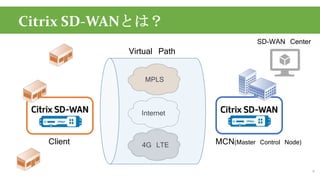

8. Citrix SD-WANとは？
8
MPLS
Internet
4G LTE
Virtual Path
SD-WAN Center
MCN(Master Control Node)Client

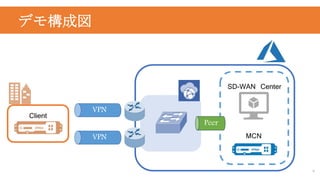

9. デモ構成図
9
VPN
VPN
Peer
SD-WAN Center
MCN
Client

10. 自動設定の流れ
10
① SD-WAN CenterからMCNのコンフィグを取得
② SD-WAN CenterからVirtual WANの情報を取得
③ SD-WAN ClientとVirtual WAN(ハブ)との紐付けを設定
④ SD-WAN CenterからSD-WAN Clientの情報をAzureに送信し、サイトを作成
⑤ Azureにてストレージアカウントが作成される
⑥ Azureにて”ハブの関連付け”を行う
⑦ ストレージアカウント内に”configdata“が作成される
⑧ SD-WAN Centerが“configdata”を取得し、MCNにわたす
⑨ MCNにてIPSecの設定情報を生成し、Clientへわたす
⑩ VPN完了

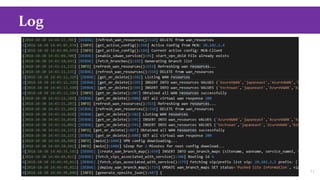

11. Log
11

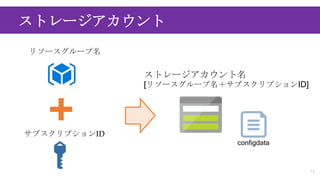

12. ストレージアカウント
12
configdata
ストレージアカウント名
[リソースグループ名＋サブスクリプションID]
リソースグループ名
サブスクリプションID

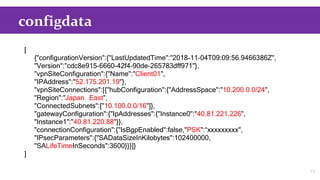

13. configdata
13
[
{"configurationVersion":{"LastUpdatedTime":"2018-11-04T09:09:56.9466386Z",
"Version":"cdc8e915-6660-42f4-90de-265783dff971"},
"vpnSiteConfiguration":{"Name":"Client01",
"IPAddress":"52.175.201.19"},
"vpnSiteConnections":[{"hubConfiguration":{"AddressSpace":"10.200.0.0/24",
"Region":"Japan East",
"ConnectedSubnets":["10.100.0.0/16"]},
"gatewayConfiguration":{"IpAddresses":{"Instance0":"40.81.221.226",
"Instance1":"40.81.220.88"}},
"connectionConfiguration":{"IsBgpEnabled":false,"PSK":“xxxxxxxxx",
"IPsecParameters":{"SADataSizeInKilobytes":102400000,
"SALifeTimeInSeconds":3600}}}]}
]

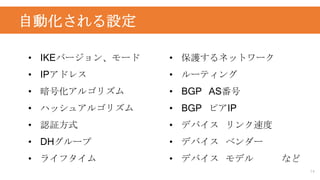

14. 自動化される設定
14
• IKEバージョン、モード
• IPアドレス
• 暗号化アルゴリズム
• ハッシュアルゴリズム
• 認証方式
• DHグループ
• ライフタイム
• 保護するネットワーク
• ルーティング
• BGP AS番号
• BGP ピアIP
• デバイス リンク速度
• デバイス ベンダー
• デバイス モデル など
