1. 2º ESO ACTIVITATS ESTRUCTURES I MECANISMES
Alumne/a:_________________________________________________ Grup: ____________
1. - Defineix força, estructura y esforç
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
2.- Subratlla, de les següents propietats, les tres que són fonamentals perquè una estructura
funcioni bé.
Dur Fràgil Deformació controlada Plàstica Elàstica
Lleugera Rígida Estable Pesada Resistent
3.- Nombra quatre estructures naturals i quatre artificials.
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
4.- Completa la taula amb altres exemples en els que es donen els esforços senyalats.
ESFUERZO EJEMPLO EJEMPLO
Tracció Estirar una goma
Compressió Pilars d’una casa
Flexió Plataforma d’un trampolí
Torsió Cargolar un cargol
Cisallament Tallar amb unes tisores
5.- Completa la tabla d’estructures artificials i posa un exemple de cada una a on falti.
ESTRUCTURAS ARTIFICIALES EJEMPLO
Estructures massives
Basílica del Pilar de Zaragoza

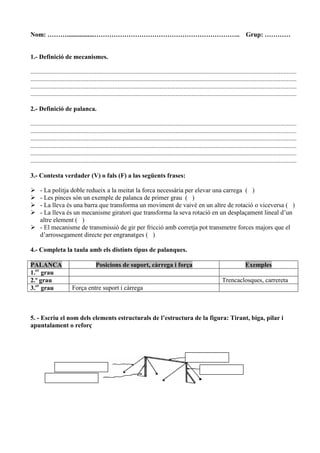

2. Nom: ……….................………………………………………………………….. Grup: …………
1.- Definició de mecanismes.
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
2.- Definició de palanca.
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
.....................................................................................................................................................................
3.- Contesta verdader (V) o fals (F) a las següents frases:
 - La politja doble redueix a la meitat la forca necessària per elevar una carrega ( )
 - Les pinces són un exemple de palanca de primer grau ( )
 - La lleva és una barra que transforma un moviment de vaivé en un altre de rotació o viceversa ( )
 - La lleva és un mecanisme giratori que transforma la seva rotació en un desplaçament lineal d’un
altre element ( )
 - El mecanisme de transmissió de gir per fricció amb corretja pot transmetre forces majors que el
d’arrossegament directe per engranatges ( )
4.- Completa la taula amb els distints tipus de palanques.
PALANCA Posicions de suport, càrrega i força Exemples
1.er grau
2.º grau Trencaclosques, carrereta
3.er grau Força entre suport i càrrega
5. - Escriu el nom dels elements estructurals de l’estructura de la figura: Tirant, biga, pilar i
apuntalament o reforç
