Try IoT with Node-RED
- 1.
- 2. 北瀬 公彦 KIMIHIKO KITAsE http://blogs.itmedia.co.jp/kkitase @kkitase ⽇本IBM勤務（前職: Citrix Systems） マーケティング兼クラウドエバンジェリスト IBMクラウド（SoftLayerやBluemixなど）を担当 OSS / クラウドコミュニティ⽀援にも従事 （XenServerやApache CloudStackなど） facebook.com/kkitase
- 3. text © IBM Corporation3 Node-REDユーザー会 https://facebook.com/groups/noderedjp https://nodered.jp（未完成） – User Groupの概要 – 公式ドキュメント翻訳 – nodered.orgへの導線 https://github.com/node-red-jp – User Group Webサイトリポジトリ – nodered.org&Qiita監視flowなど http://qiita.com/tags/node-red – nodeやflowの活⽤例の投稿 – User Group WebサイトからQiita APIで取得 https://nodered-slack.herokuapp.com
- 4. text © IBM Corporation4 Node-REDユーザー会 https://facebook.com/groups/noderedjp https://nodered.jp（未完成） – User Groupの概要 – 公式ドキュメント翻訳 – nodered.orgへの導線 https://github.com/node-red-jp – User Group Webサイトリポジトリ – nodered.org&Qiita監視flowなど http://qiita.com/tags/node-red – nodeやflowの活⽤例の投稿 – User Group WebサイトからQiita APIで取得 https://nodered-slack.herokuapp.com
- 5. © IBM Corporation5 Node-REDとは nodered.org groups.google.com/forum/#!forum/node-red twitter.com/nodered github.com/node-red/node-red 2013年に IBM Emerging Technologyで、 オープンソースプロジェクトと して開発されたIoTアプリを作る 為のビジュアルツール Nick O'Leary @knolleary Dave Conway-Jones @ceejay
- 6.

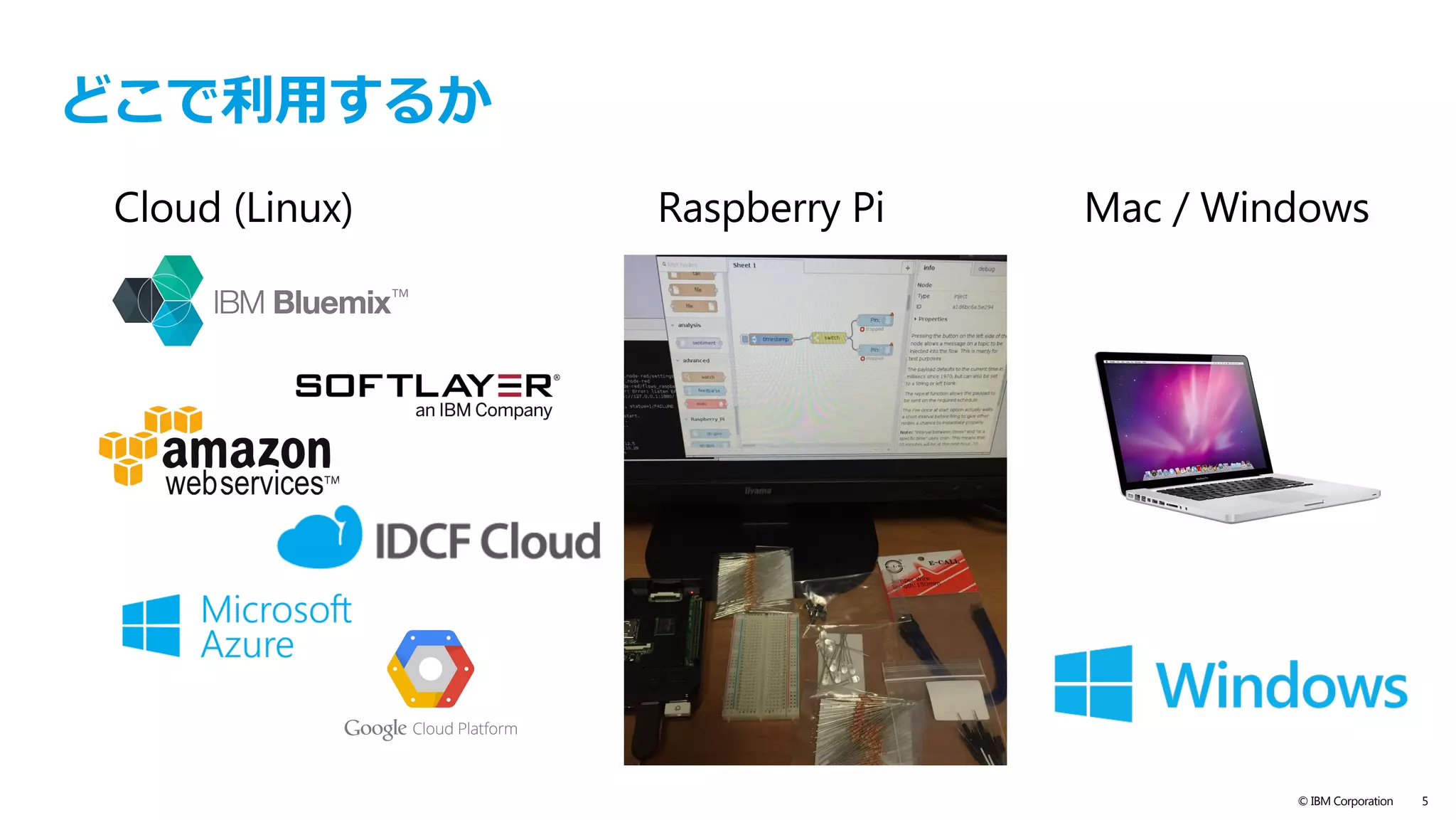

- 7. text © IBM Corporation7 どこで利⽤するか Raspberry PiCloud (Linux) Mac / Windows

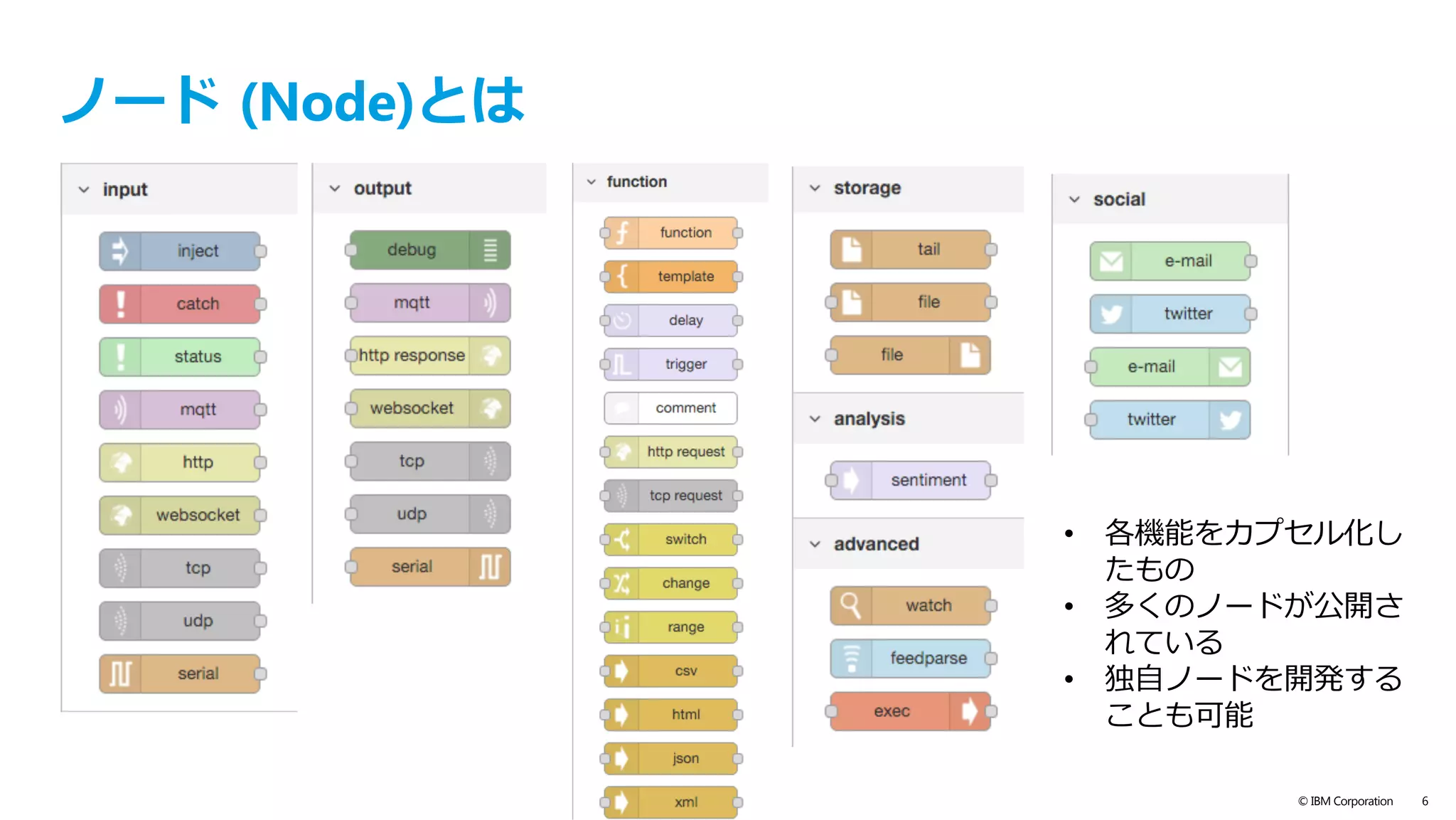

- 8. text © IBM Corporation8 ノード (Node)とは • 各機能をカプセル化し たもの • 多くのノードが公開さ れている • 独⾃ノードを開発する ことも可能

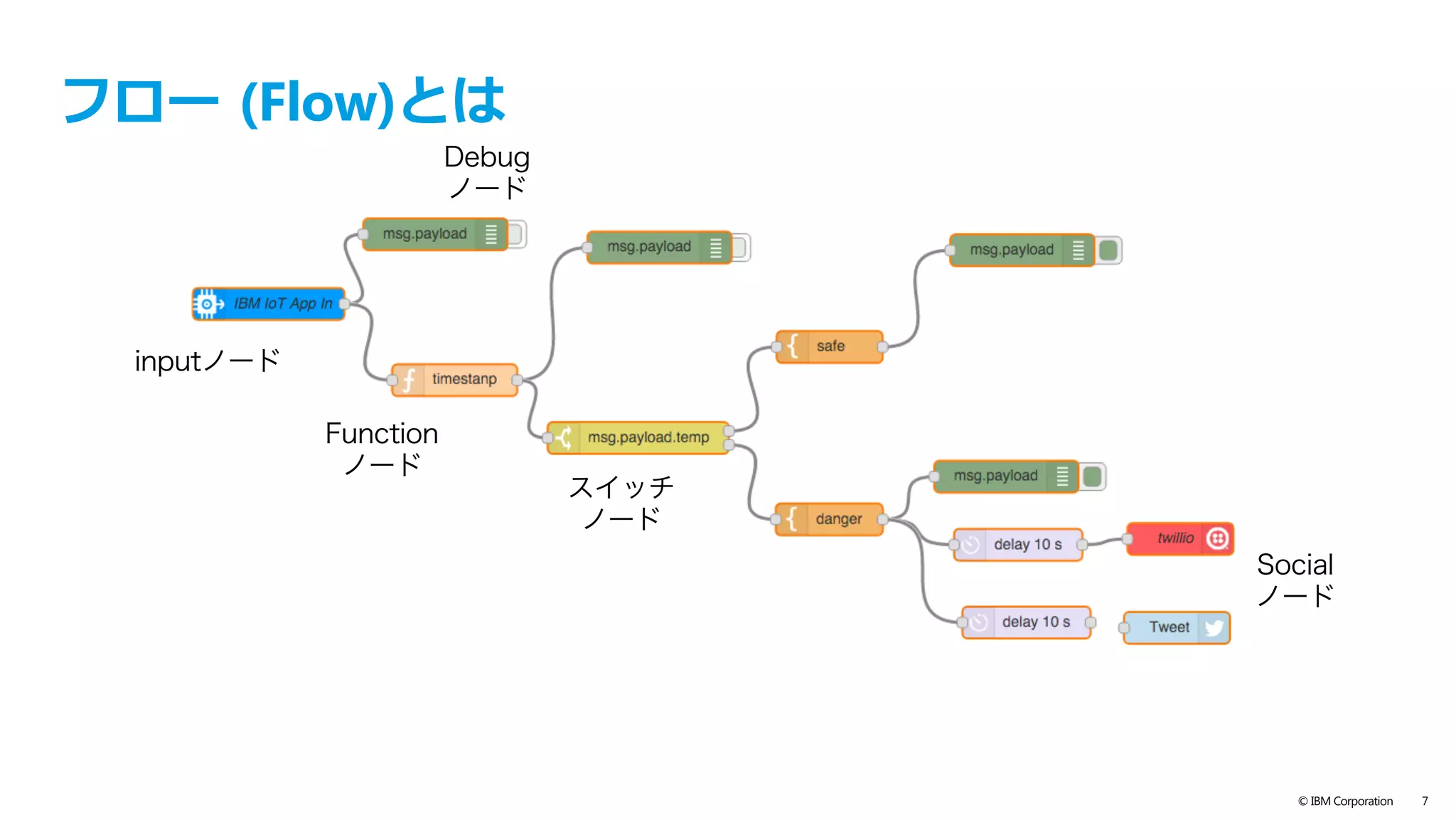

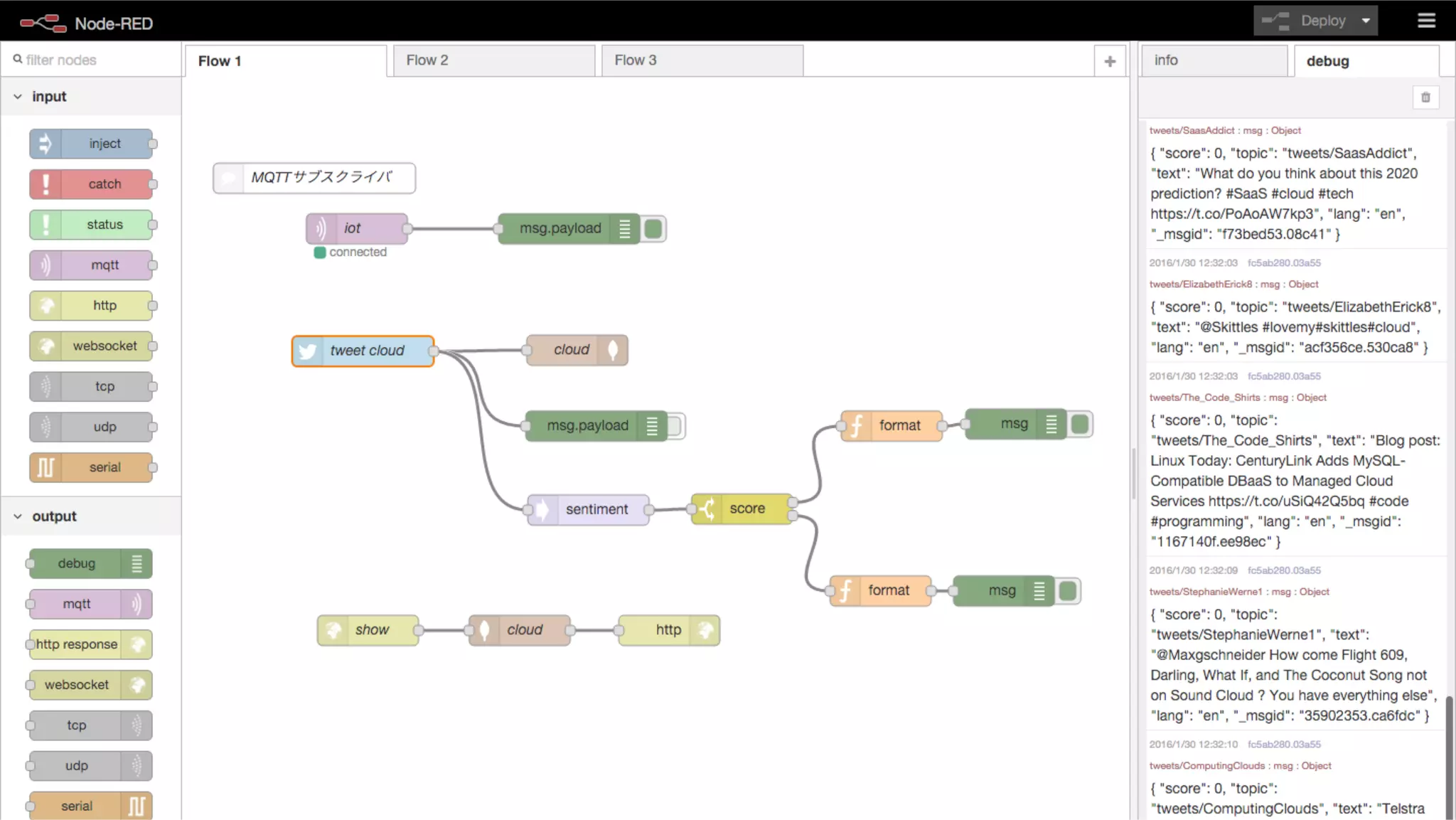

- 9. text © IBM Corporation9 inputノード Debug ノード Function ノード スイッチ ノード Social ノード フロー (Flow)とは

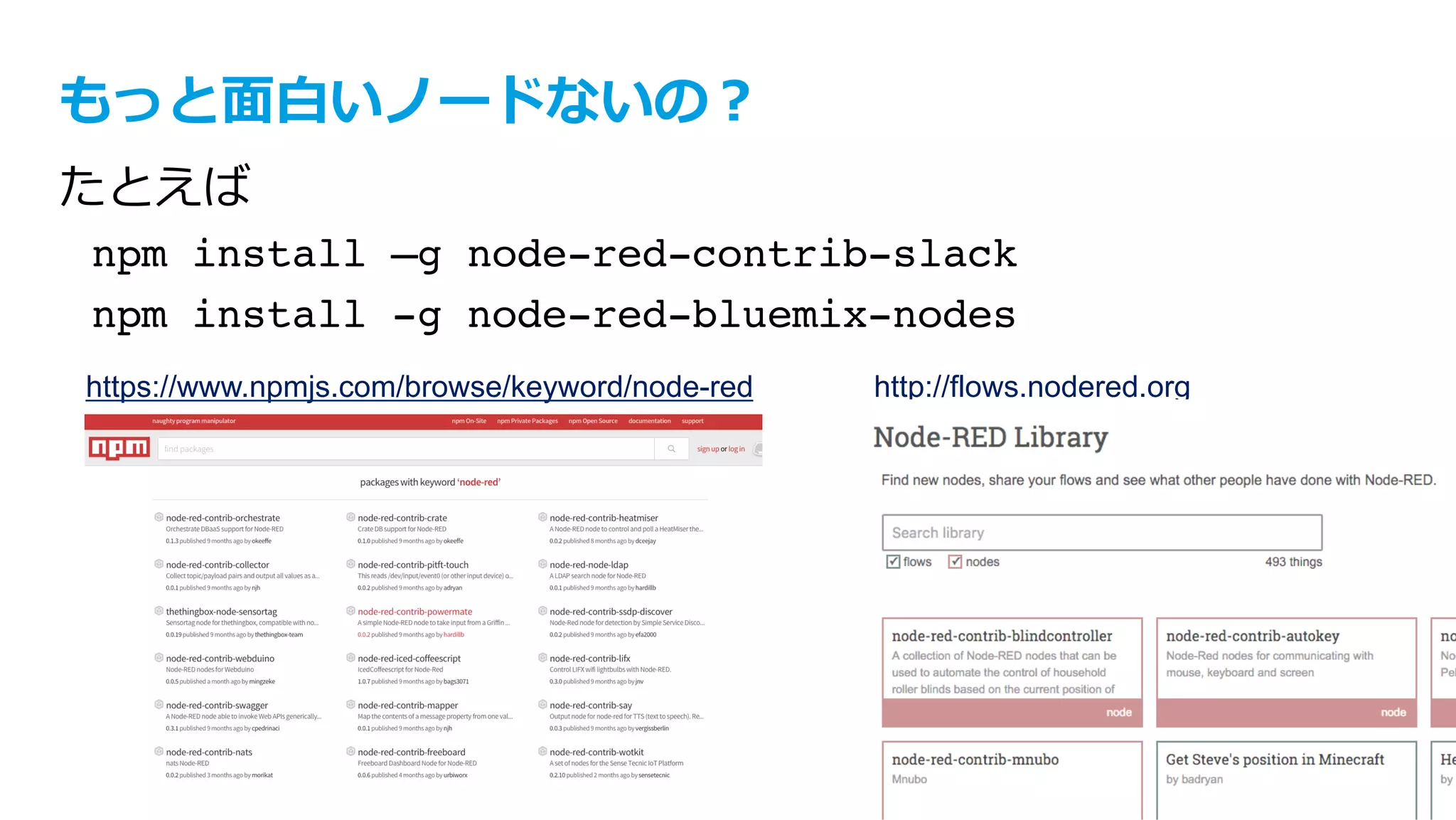

- 10. text © IBM Corporation10 もっと⾯⽩いノードないの？ たとえば npm install –g node-red-contrib-slack npm install -g node-red-bluemix-nodes https://www.npmjs.com/browse/keyword/node-red http://flows.nodered.org

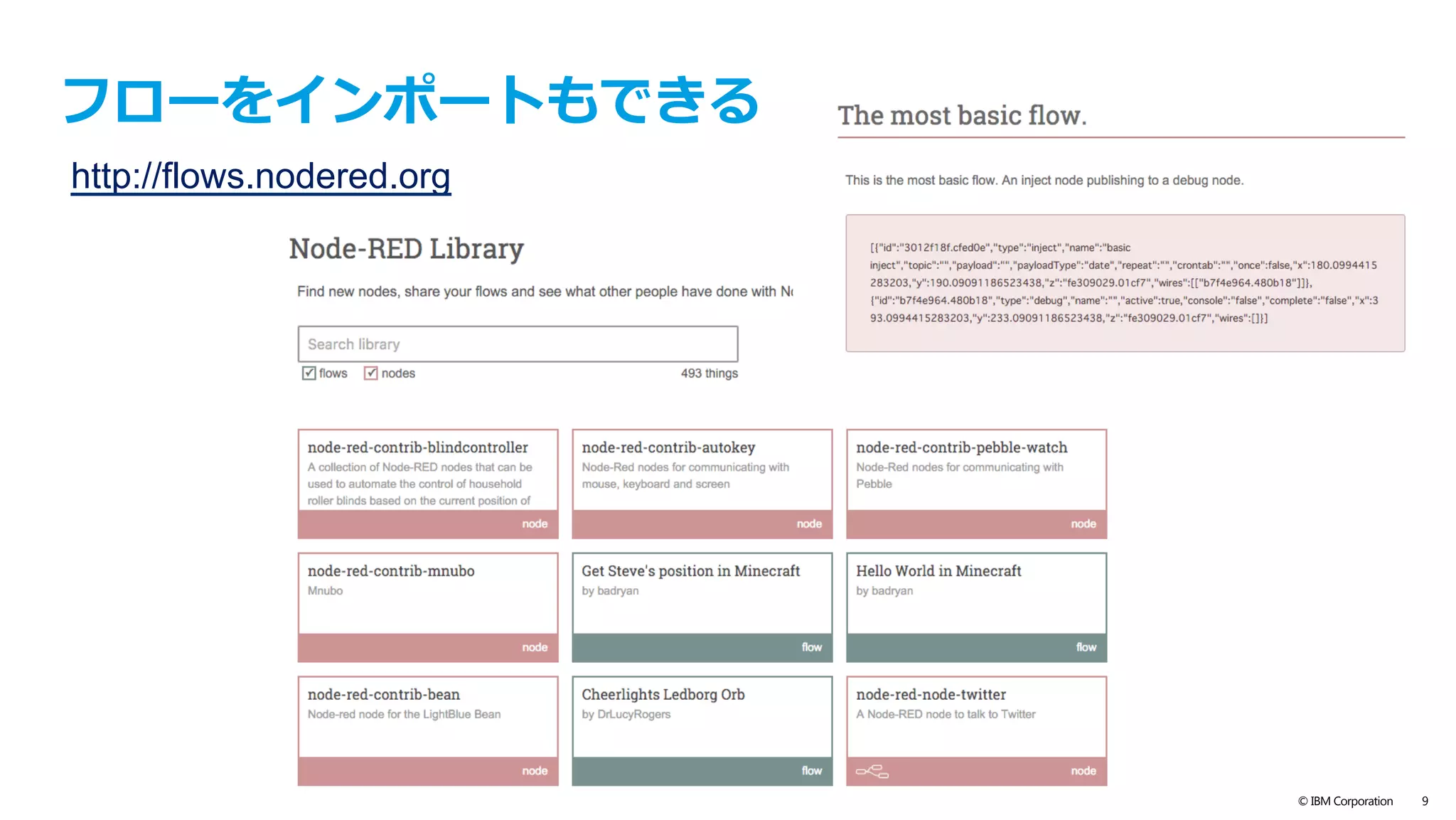

- 11. text © IBM Corporation11 フローをインポートもできる http://flows.nodered.org

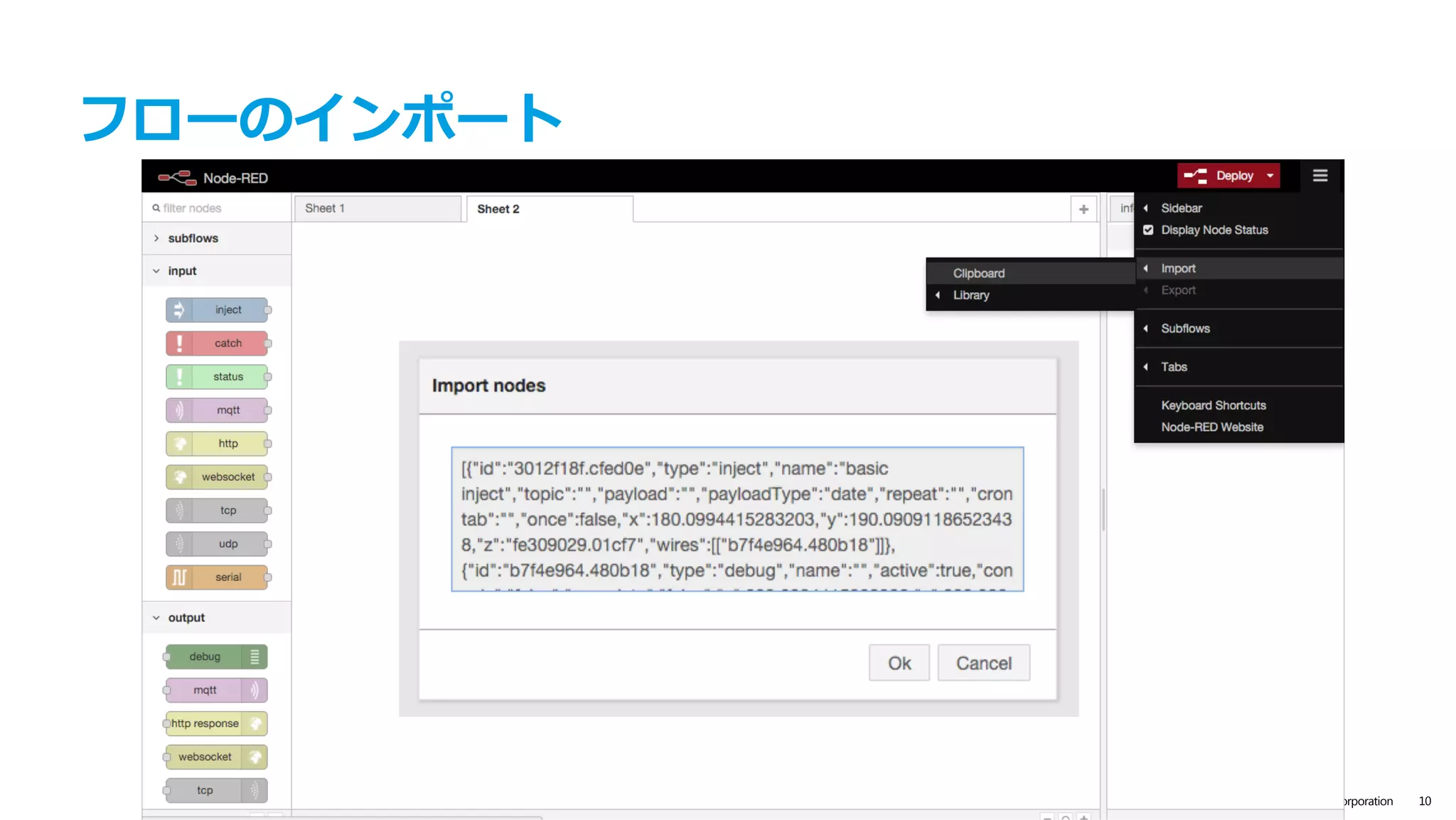

- 12. text © IBM Corporation12 フローのインポート
- 13.

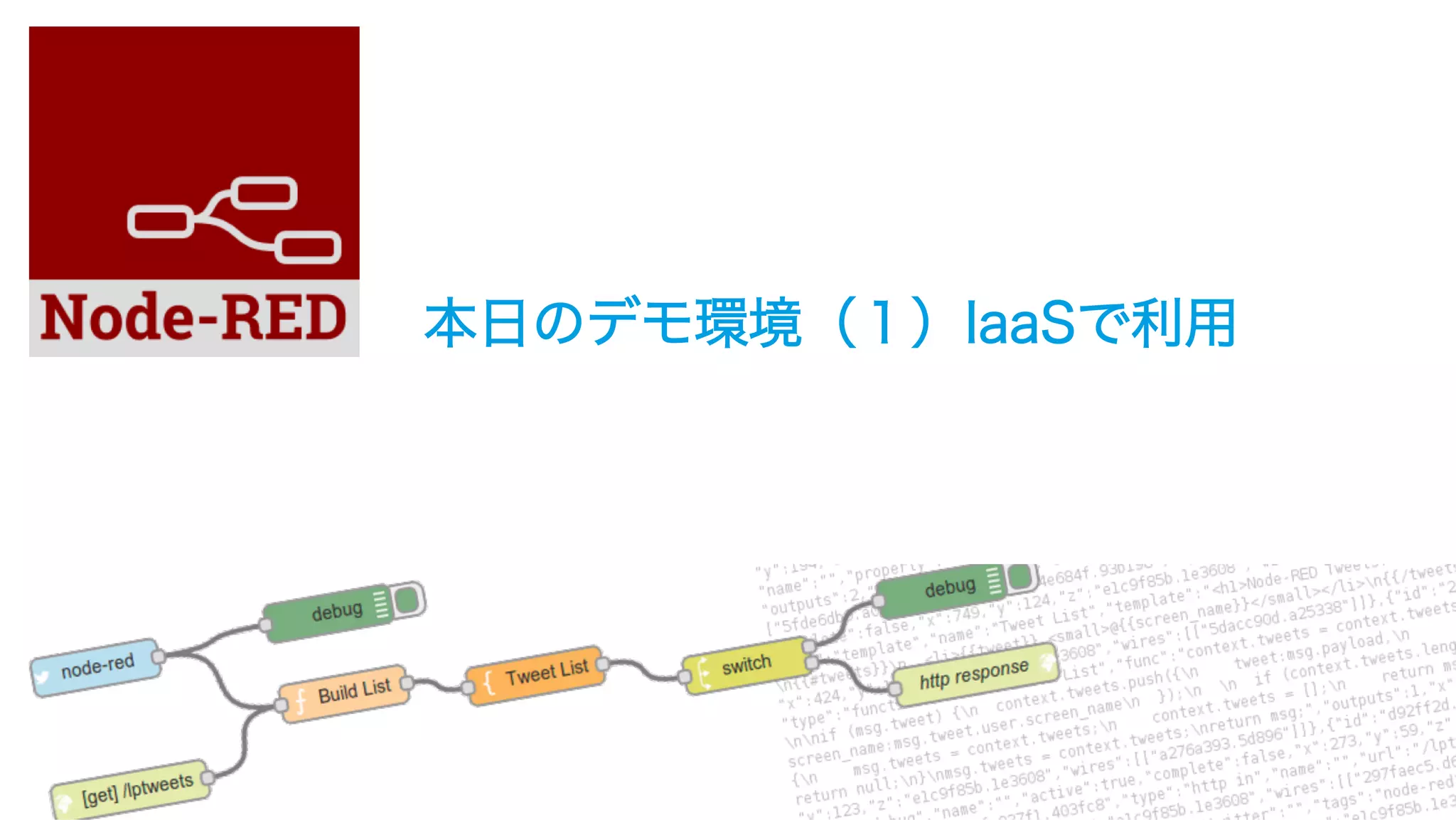

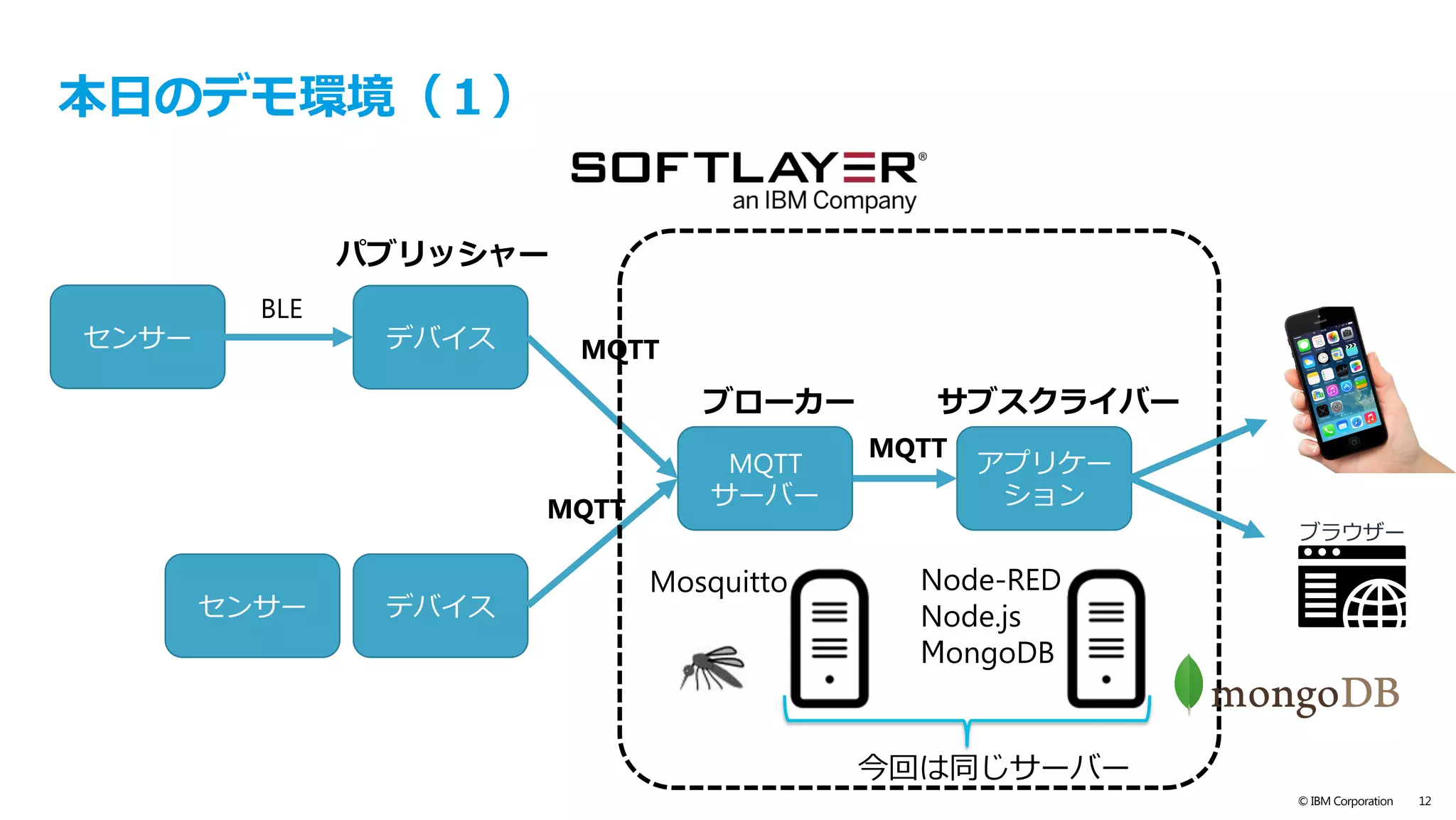

- 14. © IBM Corporation14 本⽇のデモ環境（１） センサー センサー デバイス デバイス MQTT サーバー アプリケー ション パブリッシャー サブスクライバー Mosquitto ブローカー BLE MQTT MQTT MQTT Node-RED Node.js MongoDB 今回は同じサーバー ブラウザー

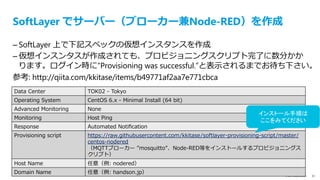

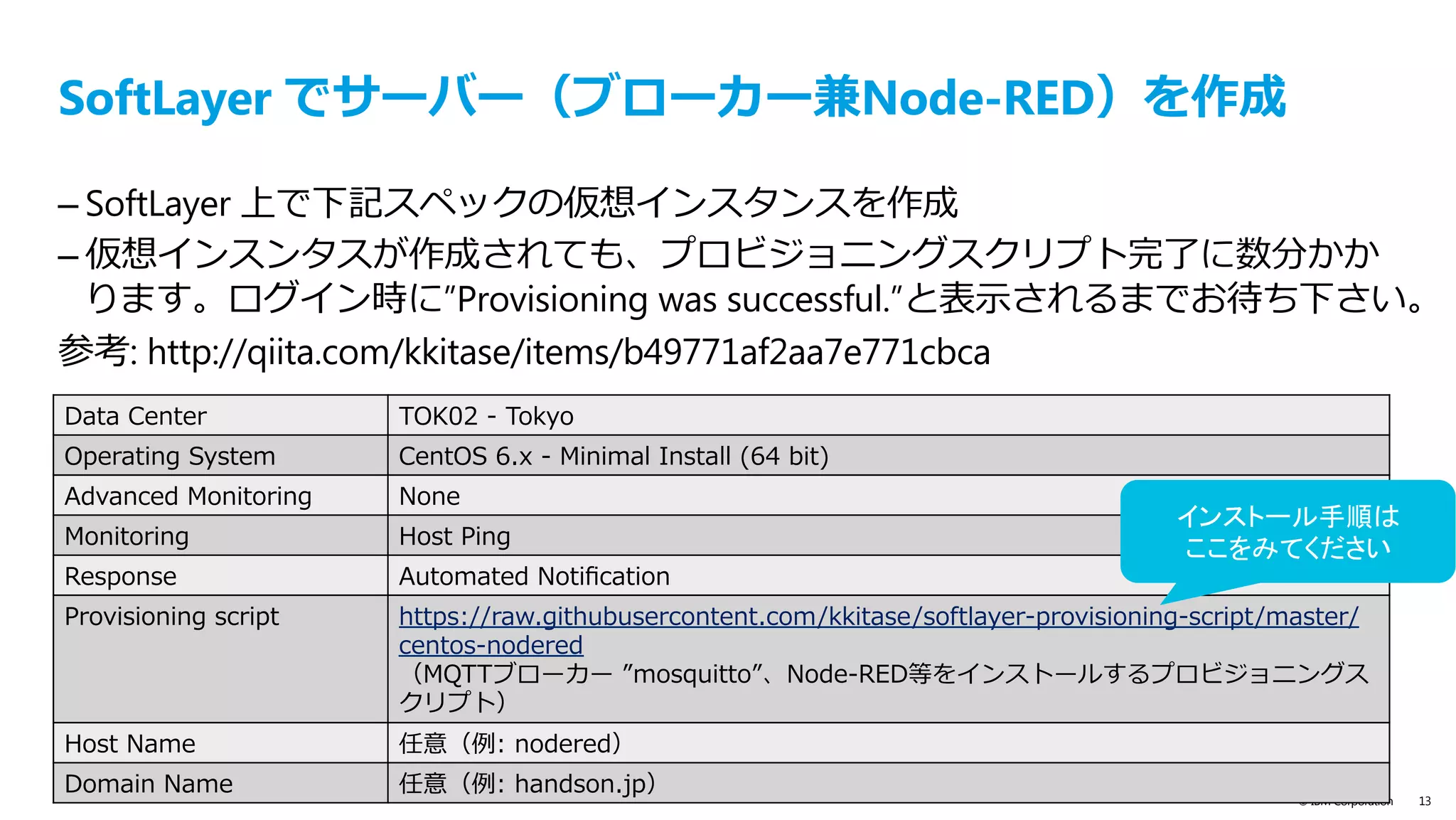

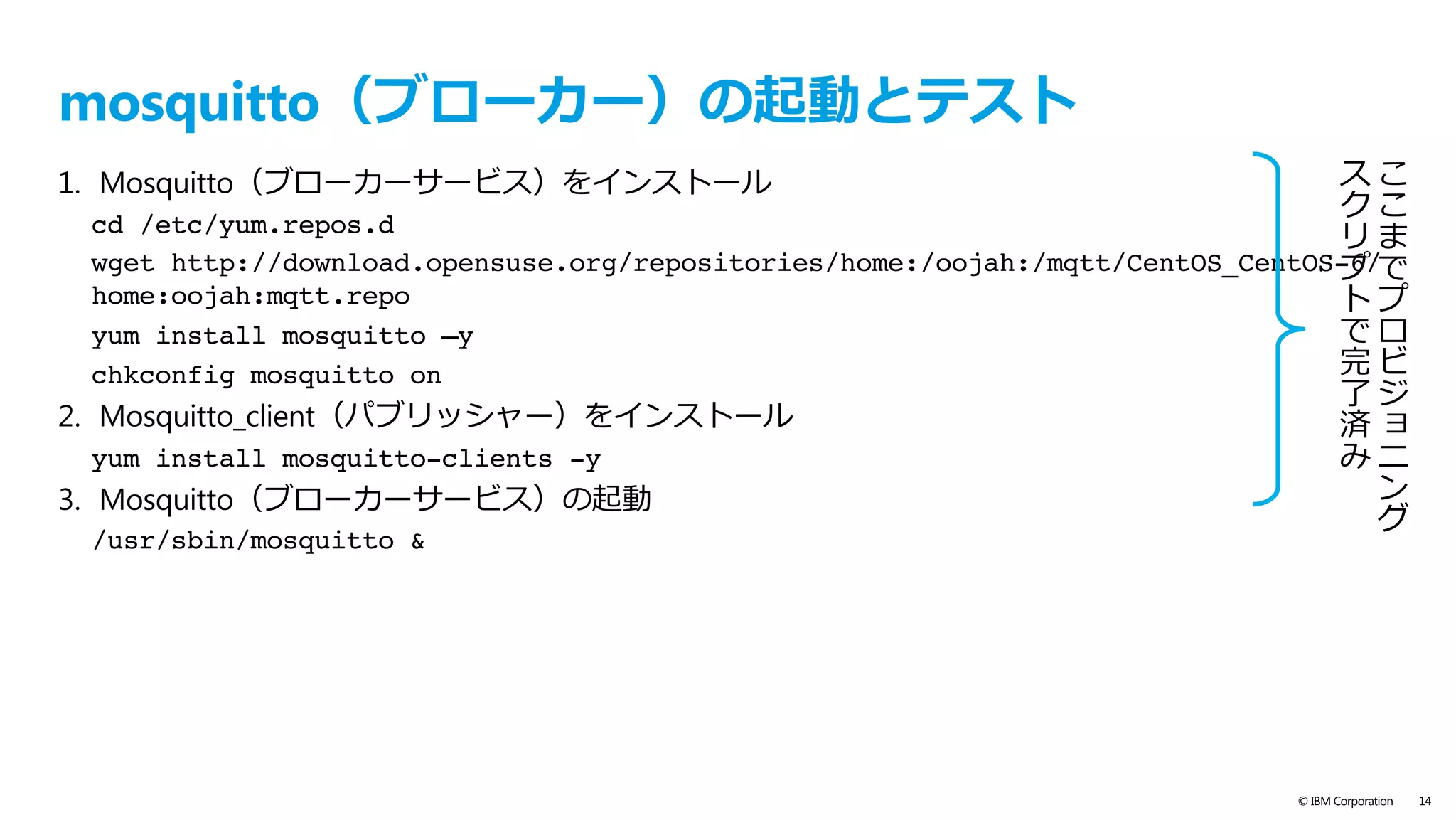

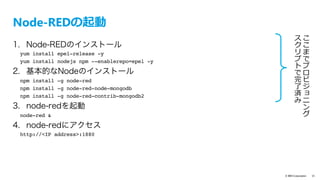

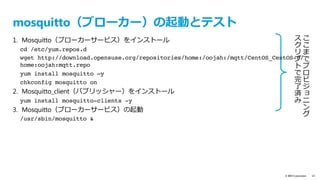

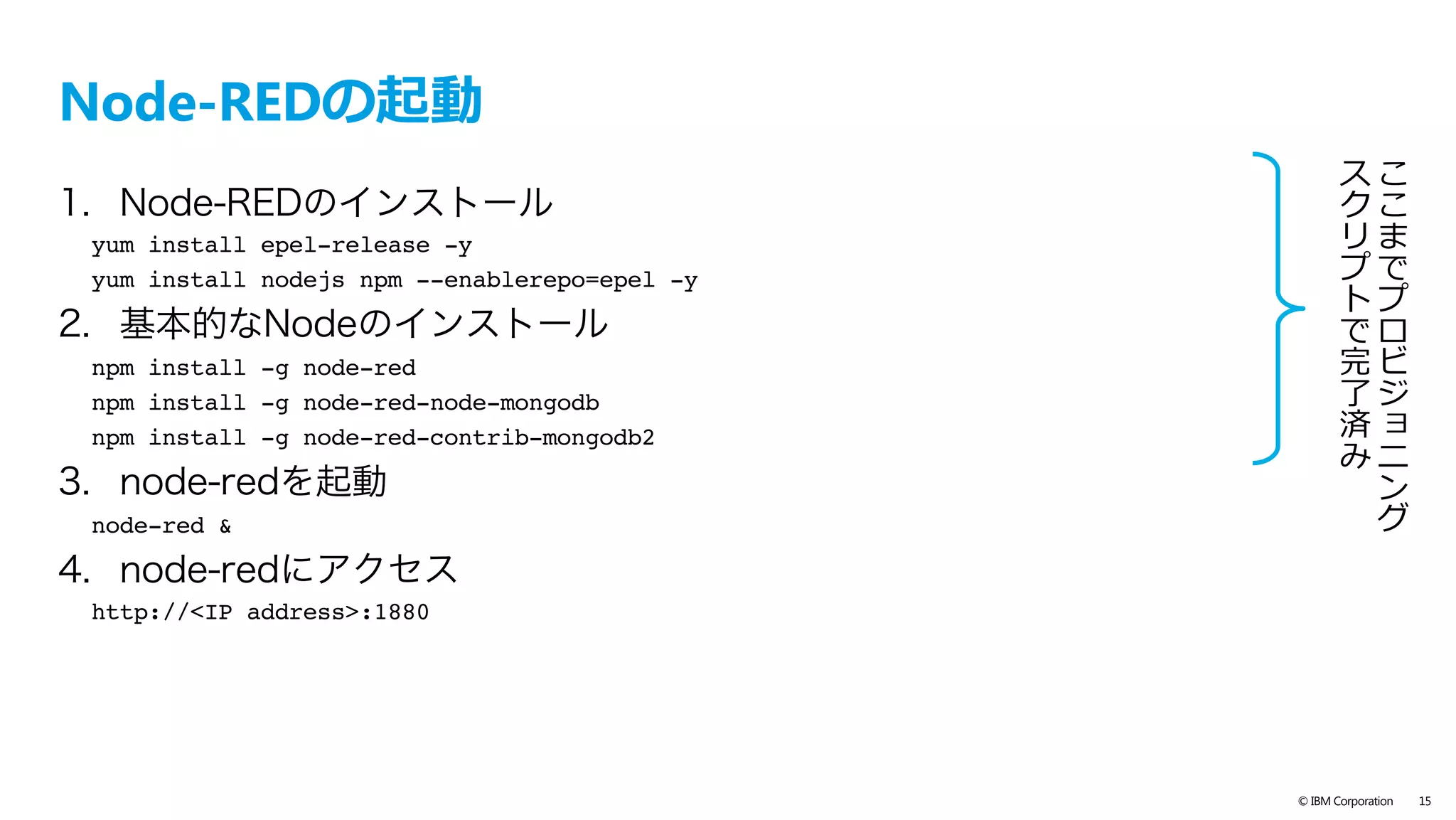

- 15. text © IBM Corporation15 SoftLayer でサーバー（ブローカー兼Node-RED）を作成 – SoftLayer 上で下記スペックの仮想インスタンスを作成 – 仮想インスンタスが作成されても、プロビジョニングスクリプト完了に数分かか ります。ログイン時に”Provisioning was successful.”と表⽰されるまでお待ち下さい。 参考: http://qiita.com/kkitase/items/b49771af2aa7e771cbca Data Center TOK02 - Tokyo Operating System CentOS 6.x - Minimal Install (64 bit) Advanced Monitoring None Monitoring Host Ping Response Automated Notification Provisioning script https://raw.githubusercontent.com/kkitase/softlayer-provisioning-script/master/ centos-nodered （MQTTブローカー ”mosquitto”、Node-RED等をインストールするプロビジョニングス クリプト） Host Name 任意（例: nodered） Domain Name 任意（例: handson.jp） インストール手順は ここをみてください

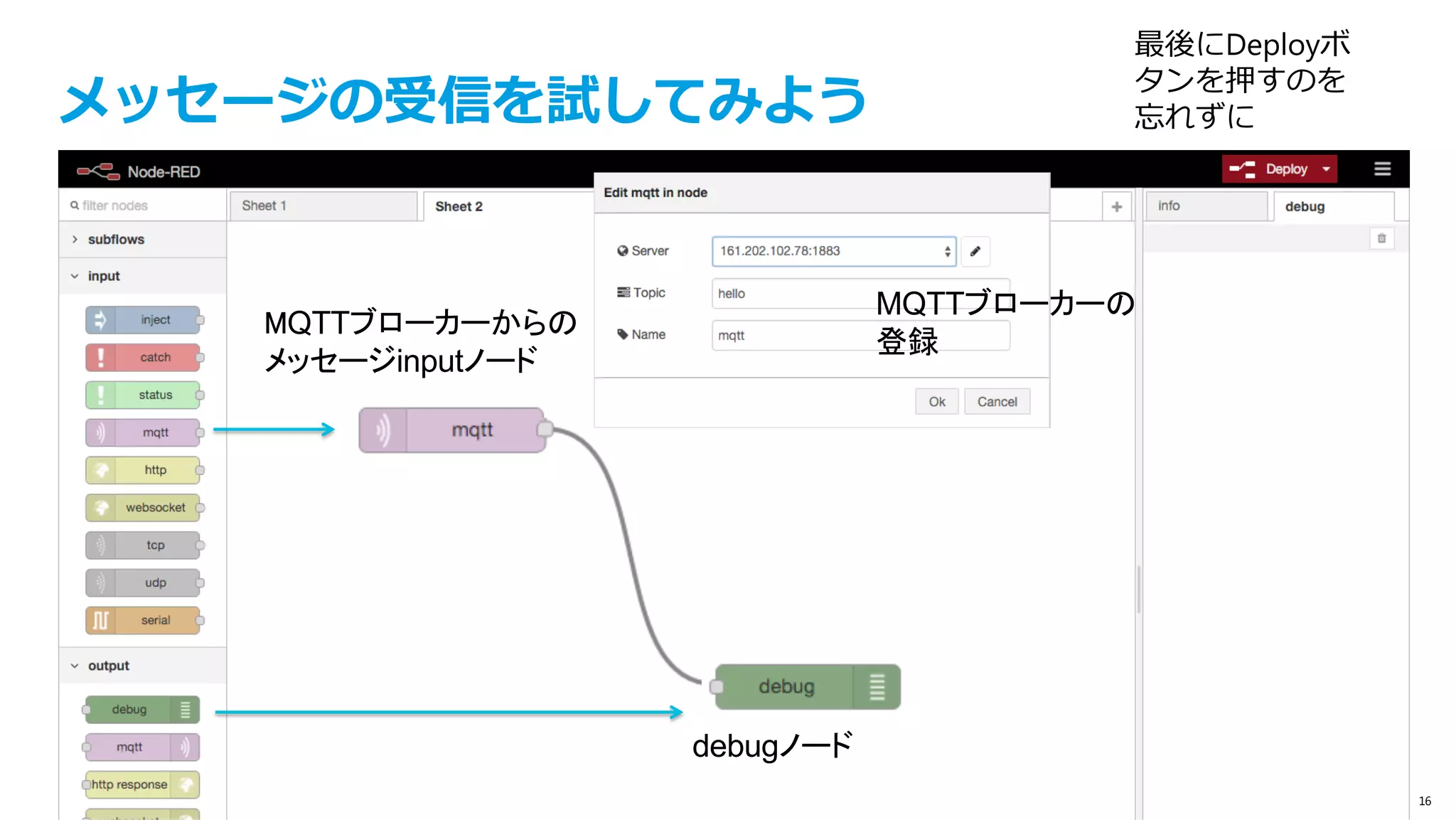

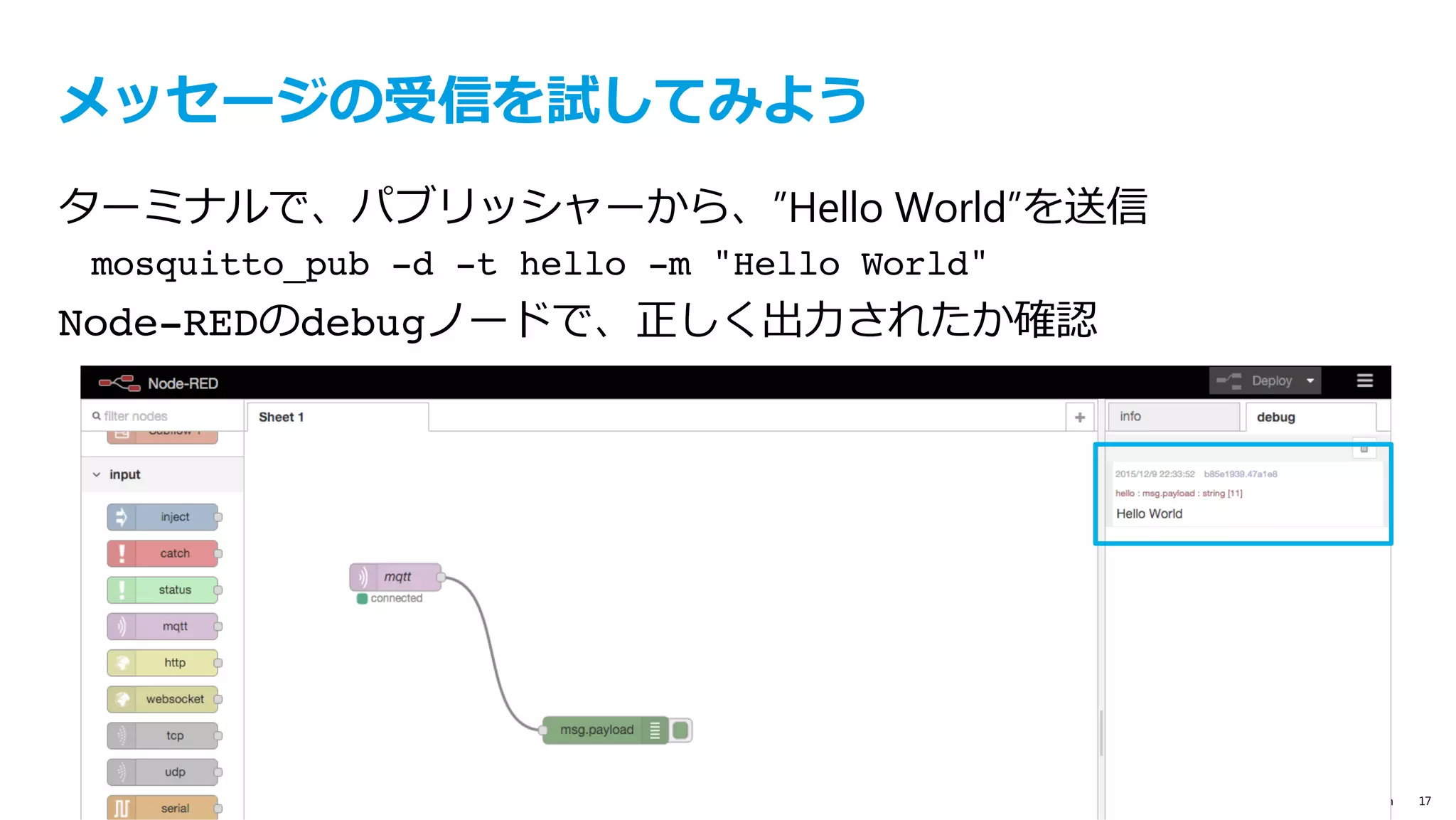

- 16. text © IBM Corporation16 デモ – Hello world – MQTT クライアントからテキスト送信 – Tweeterデータ取り込み
- 17. © IBM Corporation17 IoT 事例紹介 （Node-REDとは関係無）： 株式会社データ・テック ⾞の運⾏データをクラウドに集めて 解析、管理や教育に役⽴てる

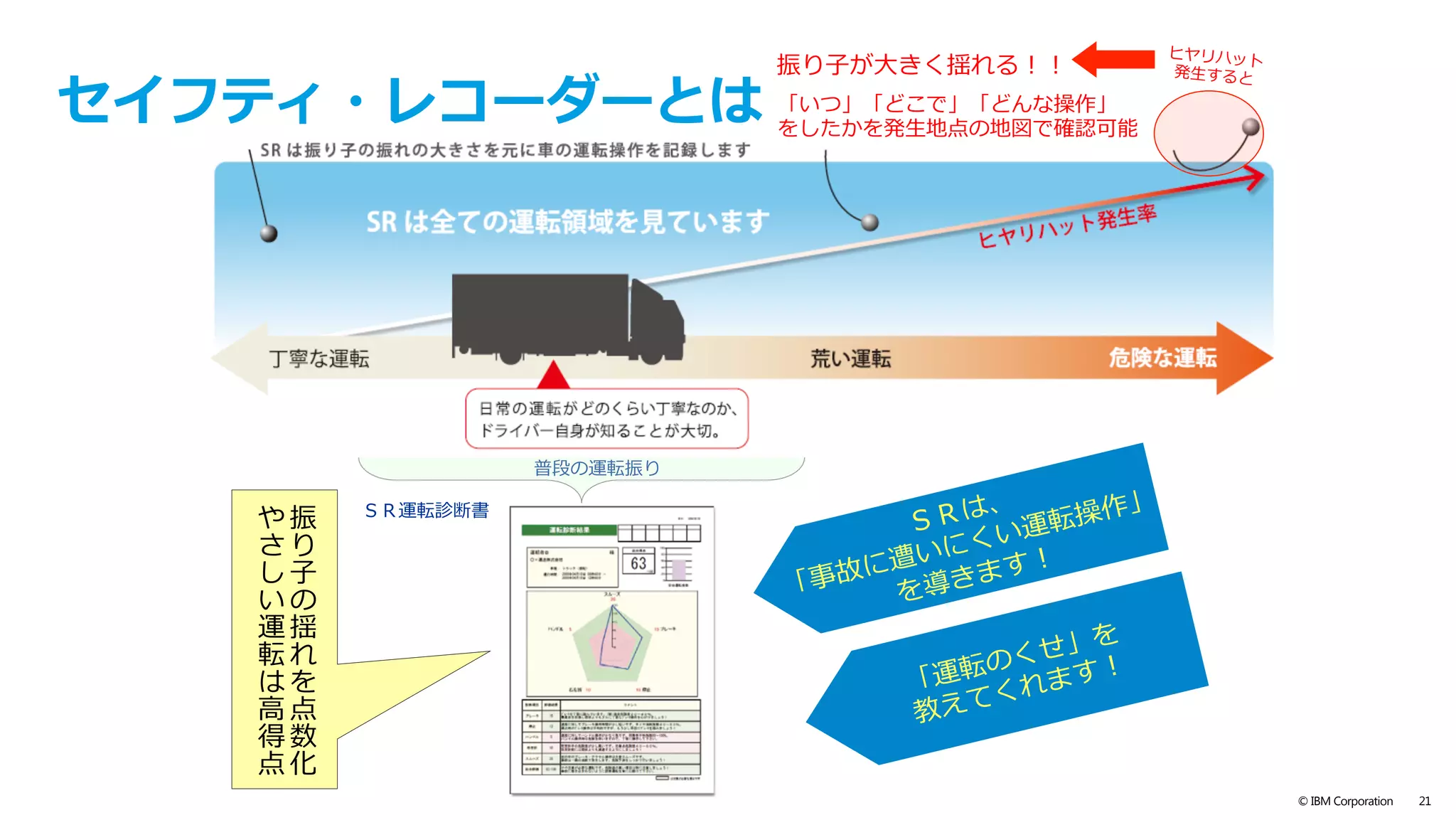

- 18. © IBM Corporation18 普段の運転振り ＳＲ運転診断書 振 り ⼦ の 揺 れ を 点 数 化 や さ し い 運 転 は ⾼ 得 点 「運転のくせ」を 教えてくれます！ ＳＲは、 「事故に遭いにくい運転操作」 を導きます！ ヒヤリハット 発⽣すると 振り⼦が⼤きく揺れる！！ 「いつ」「どこで」「どんな操作」 をしたかを発⽣地点の地図で確認可能 セイフティ・レコーダーとは

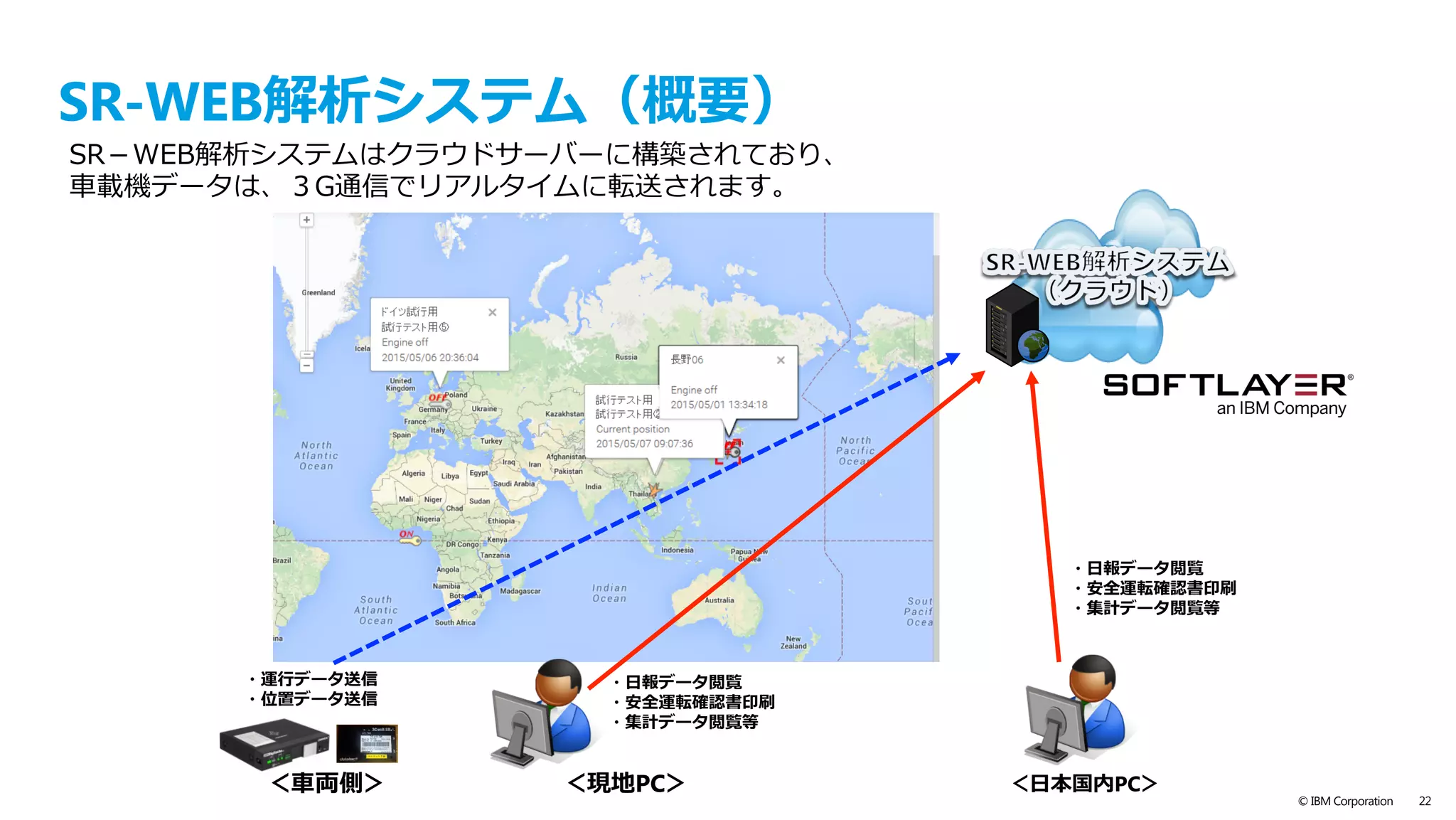

- 19. © IBM Corporation19 SR-WEB解析システム（概要） ＜⾞両側＞ ・運⾏データ送信 ・位置データ送信 ＜現地PC＞ ・⽇報データ閲覧 ・安全運転確認書印刷 ・集計データ閲覧等 ＜⽇本国内PC＞ ・⽇報データ閲覧 ・安全運転確認書印刷 ・集計データ閲覧等 SR－WEB解析システムはクラウドサーバーに構築されており、 ⾞載機データは、３G通信でリアルタイムに転送されます。

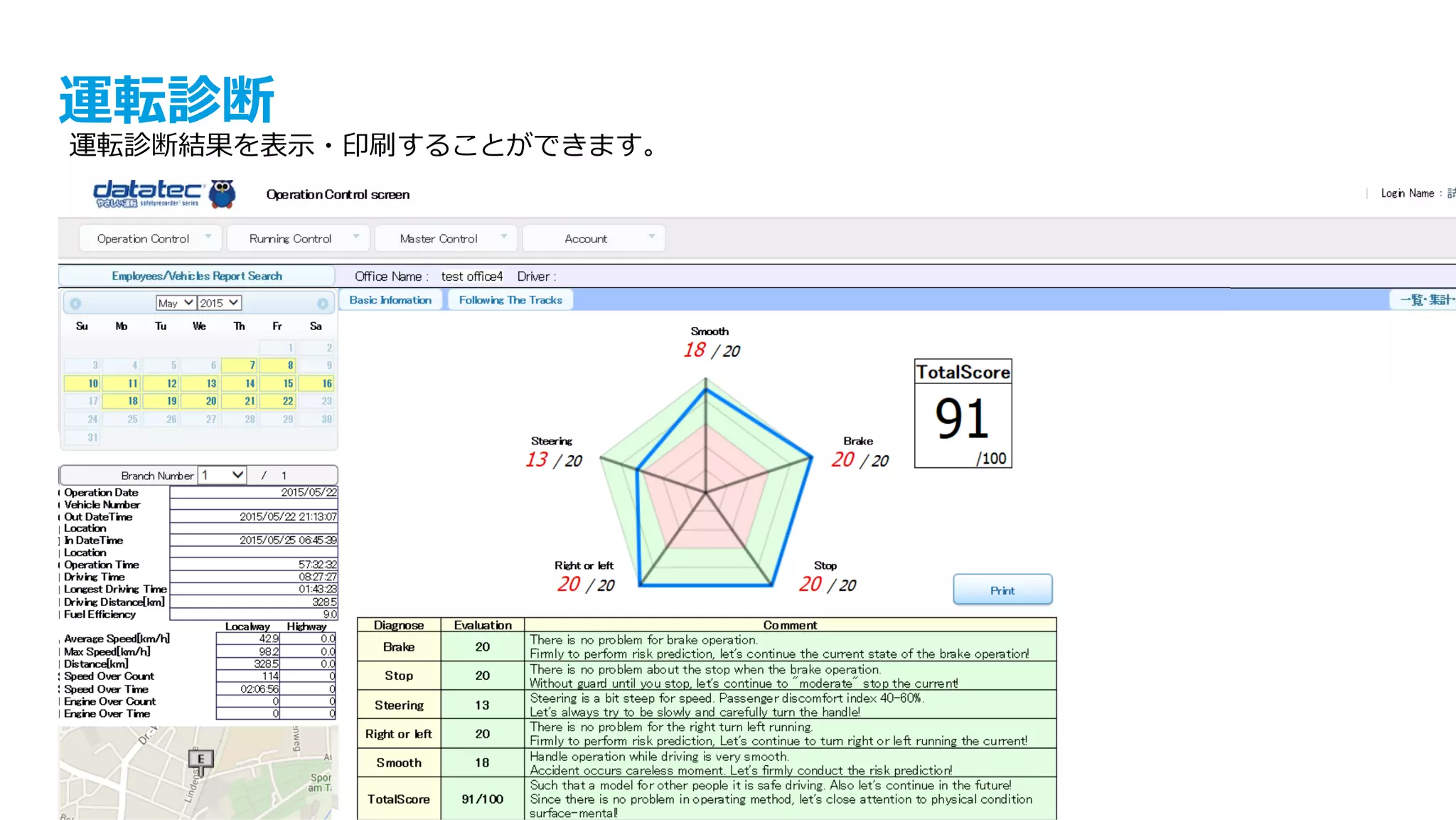

- 20. © IBM Corporation20 運転診断 運転診断結果を表⽰・印刷することができます。

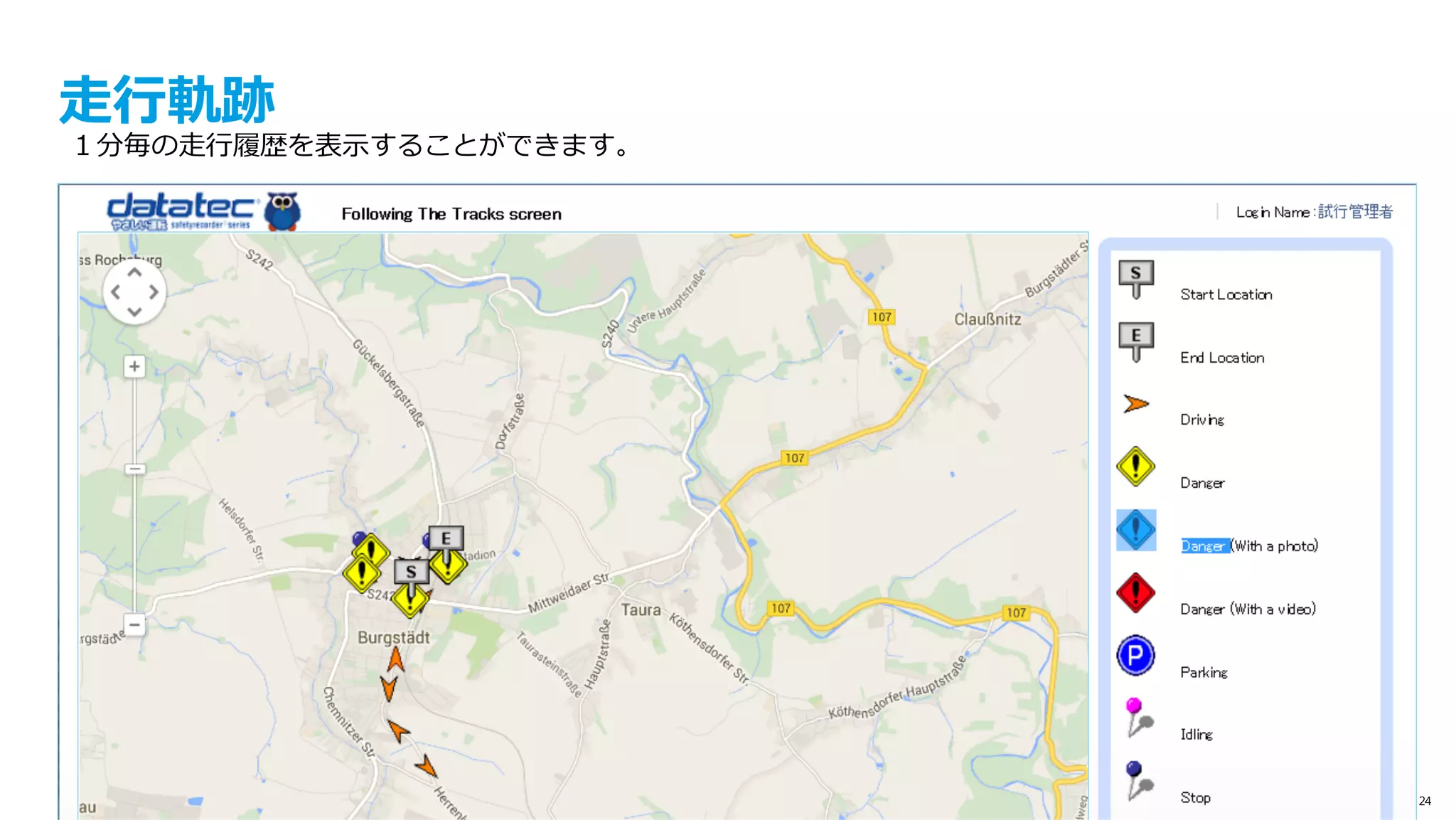

- 21. © IBM Corporation21 ⾛⾏軌跡 １分毎の⾛⾏履歴を表⽰することができます。

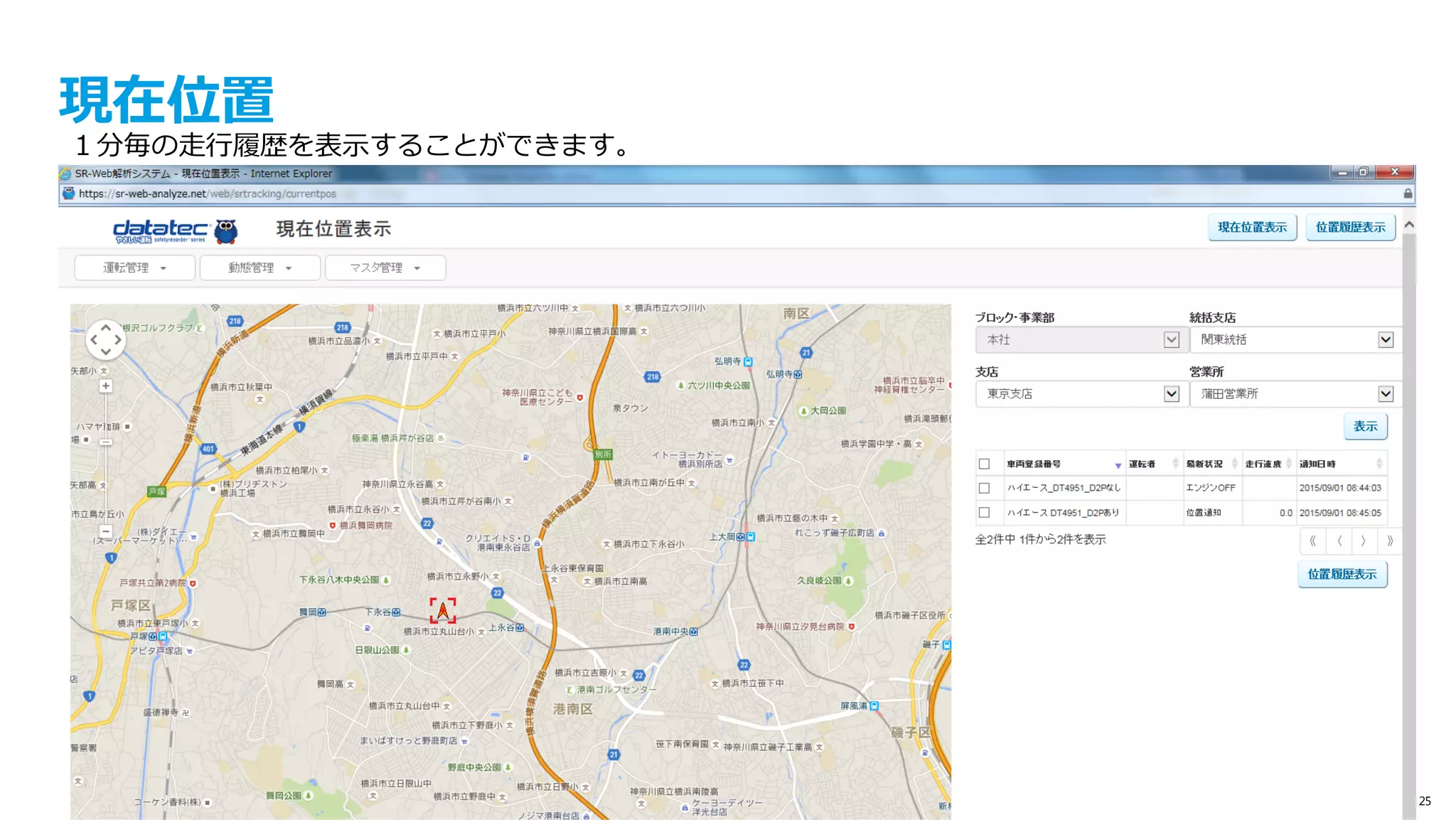

- 22. © IBM Corporation22 現在位置 １分毎の⾛⾏履歴を表⽰することができます。

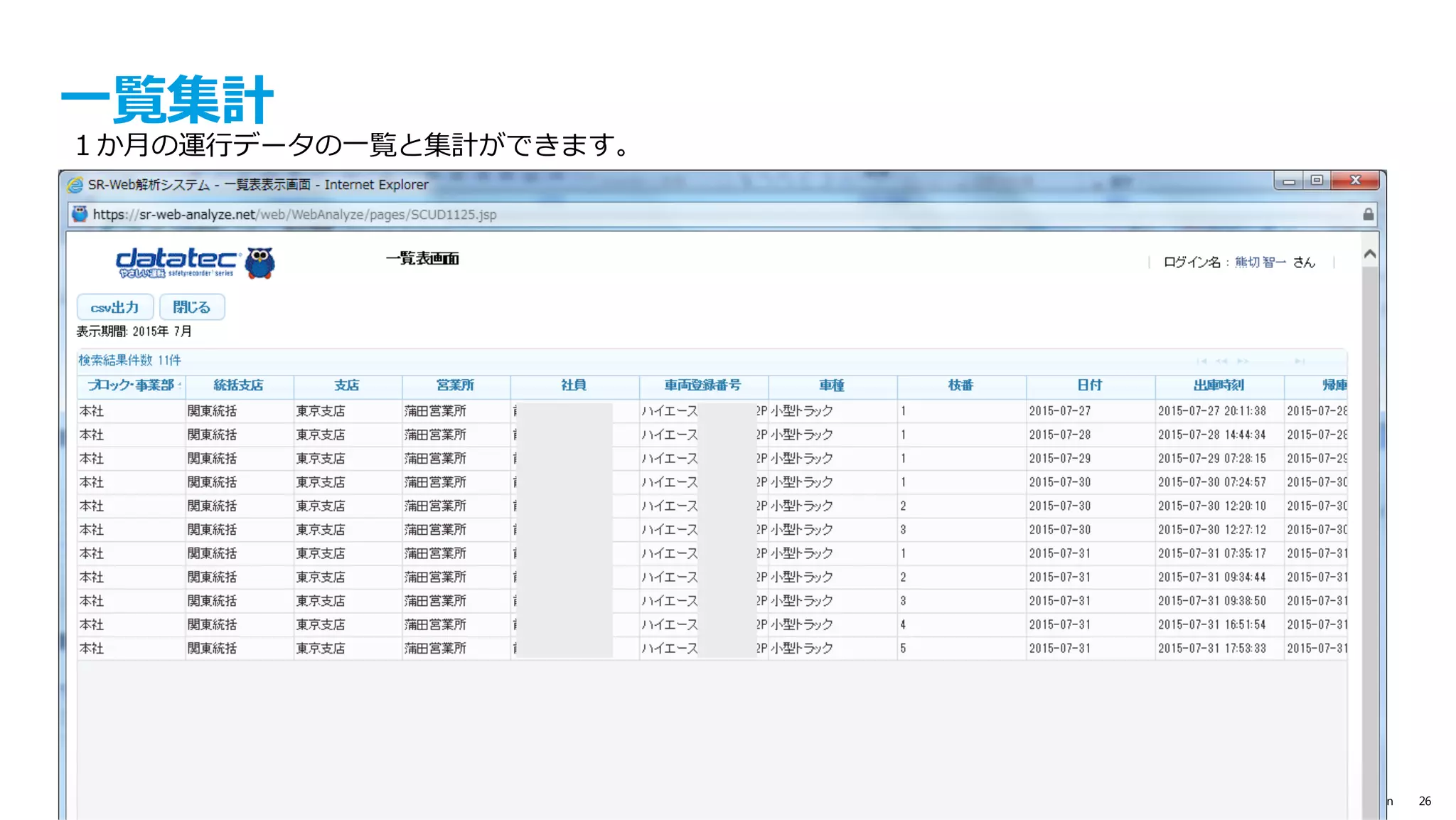

- 23. © IBM Corporation23 ⼀覧集計 １か⽉の運⾏データの⼀覧と集計ができます。
- 24. © IBM Corporation24 IoT事例紹介（Node-REDとは関係無） 「天狗舞」で有名な⾞多酒造や、 「満寿泉」で知られる枡⽥酒造店の協⼒を得て、 ⽇本IBMらが進めている⽇本酒輸出の実証プロジェクト ⽇本酒を世界中でおいしく 呑めるなんて、うれしい！

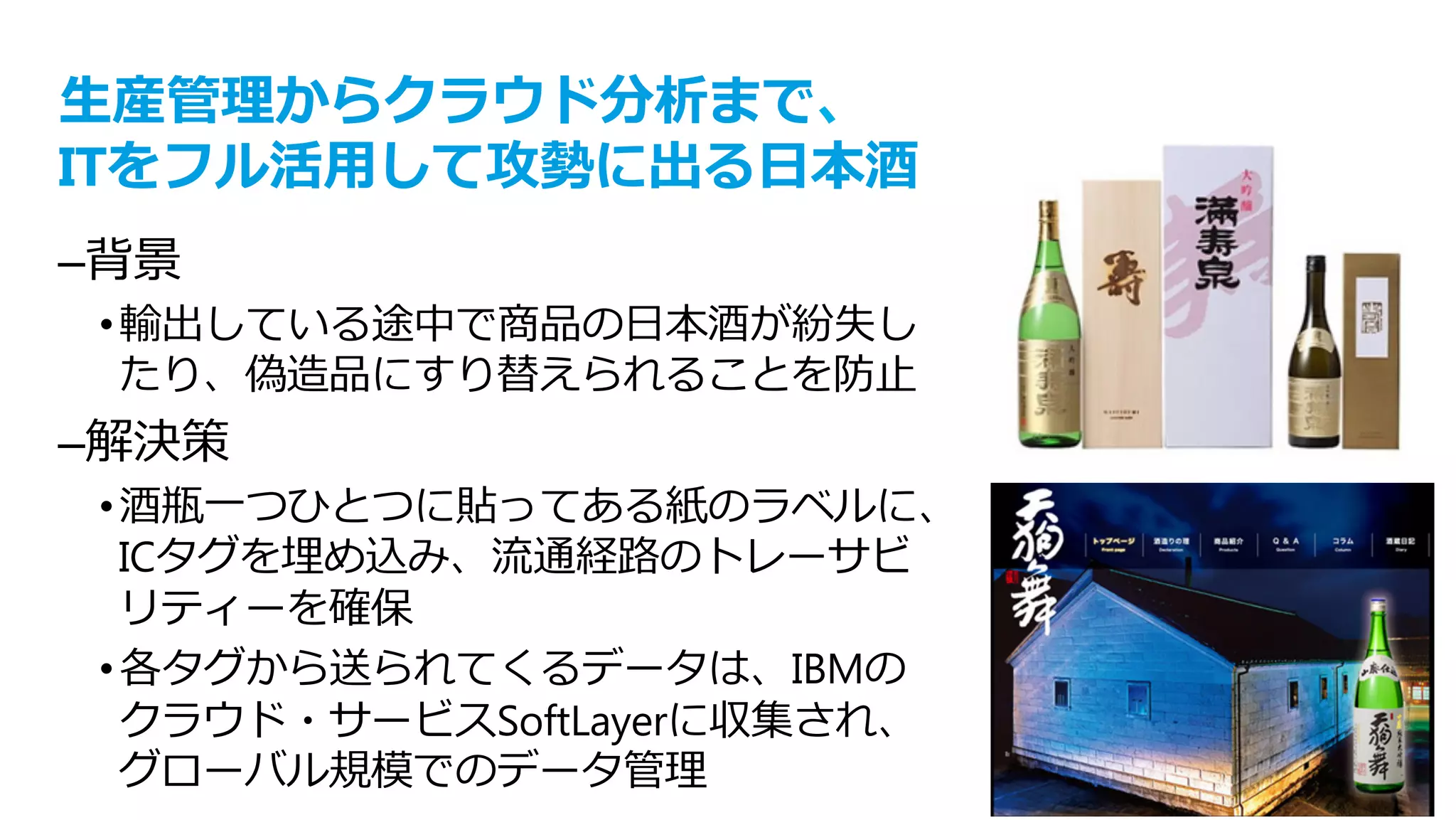

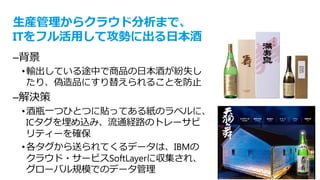

- 25. text © IBM Corporation25 ⽣産管理からクラウド分析まで、 ITをフル活⽤して攻勢に出る⽇本酒 – 背景 • 輸出している途中で商品の⽇本酒が紛失し たり、偽造品にすり替えられることを防⽌ – 解決策 • 酒瓶⼀つひとつに貼ってある紙のラベルに、 ICタグを埋め込み、流通経路のトレーサビ リティーを確保 • 各タグから送られてくるデータは、IBMの クラウド・サービスSoftLayerに収集され、 グローバル規模でのデータ管理

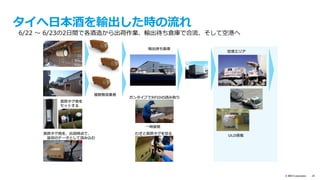

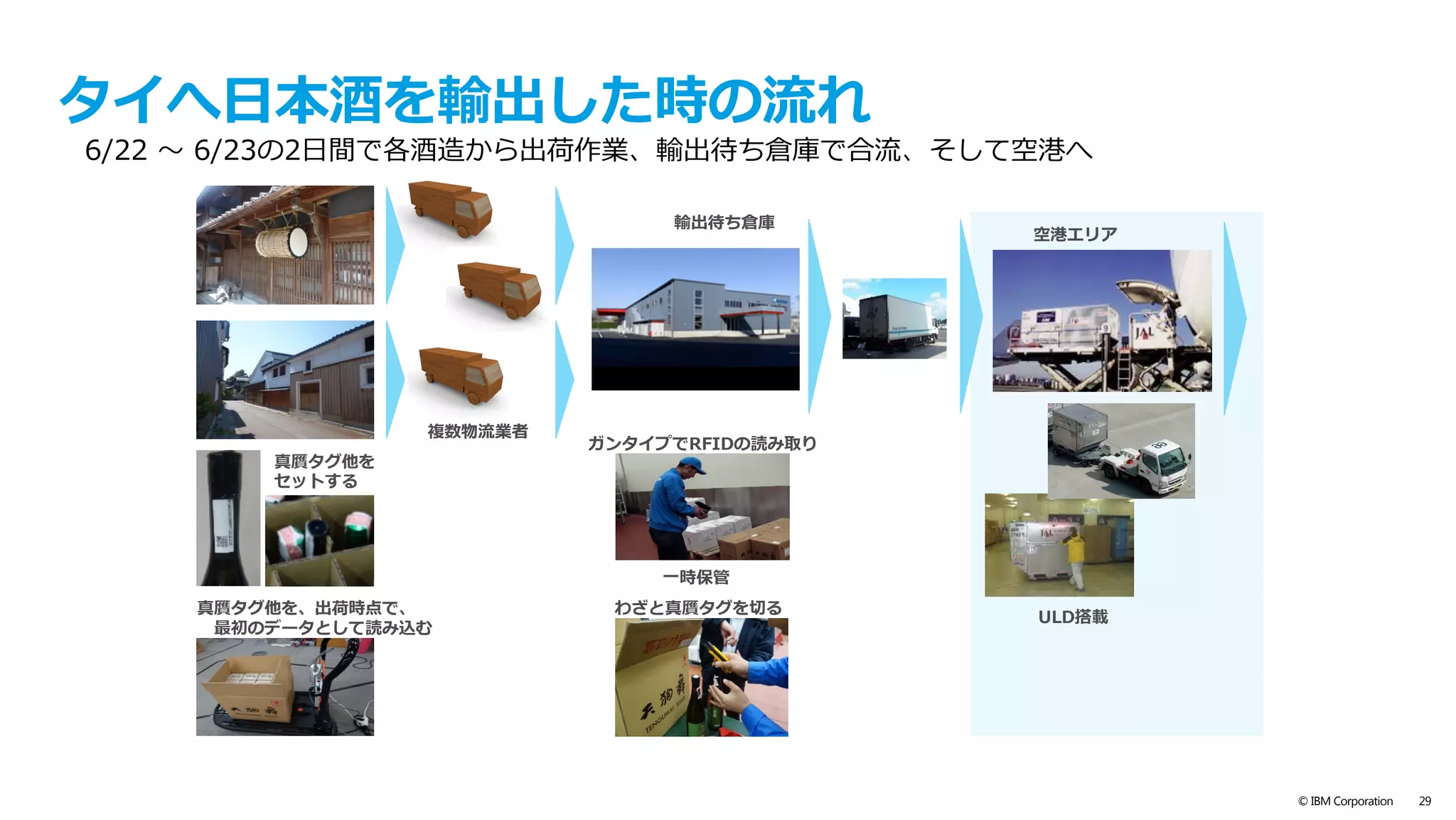

- 26. text © IBM Corporation26 タイへ⽇本酒を輸出した時の流れ わざと真贋タグを切る 真贋タグ他を セットする ガンタイプでRFIDの読み取り 輸出待ち倉庫 空港エリア 真贋タグ他を、出荷時点で、 最初のデータとして読み込む ULD搭載 複数物流業者 ⼀時保管 6/22 〜 6/23の2⽇間で各酒造から出荷作業、輸出待ち倉庫で合流、そして空港へ

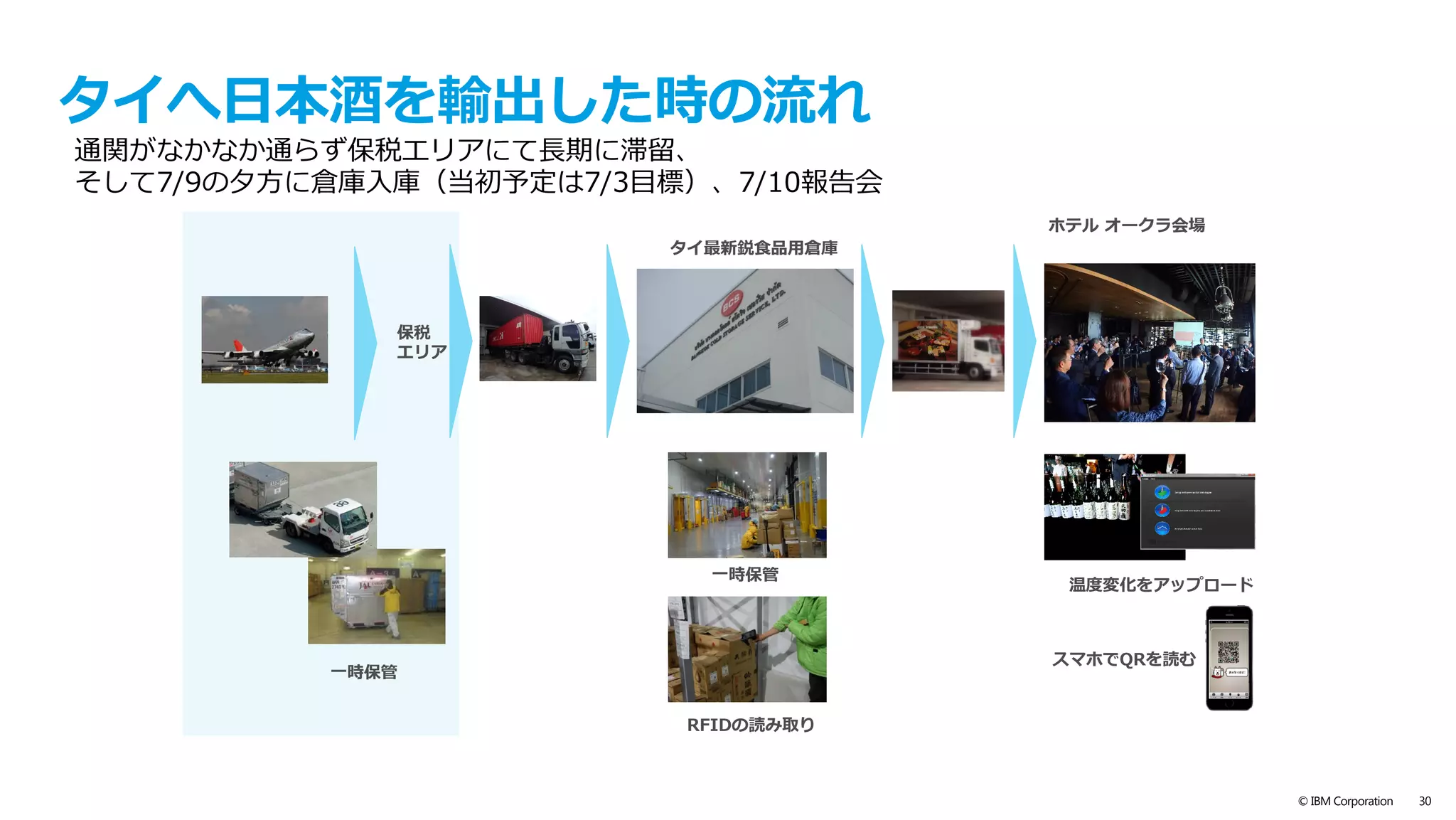

- 27. text © IBM Corporation27 タイへ⽇本酒を輸出した時の流れ タイ最新鋭⾷品⽤倉庫 ホテル オークラ会場 保税 エリア 温度変化をアップロード RFIDの読み取り スマホでQRを読む ⼀時保管 ⼀時保管 通関がなかなか通らず保税エリアにて⻑期に滞留、 そして7/9の⼣⽅に倉庫⼊庫（当初予定は7/3⽬標）、7/10報告会

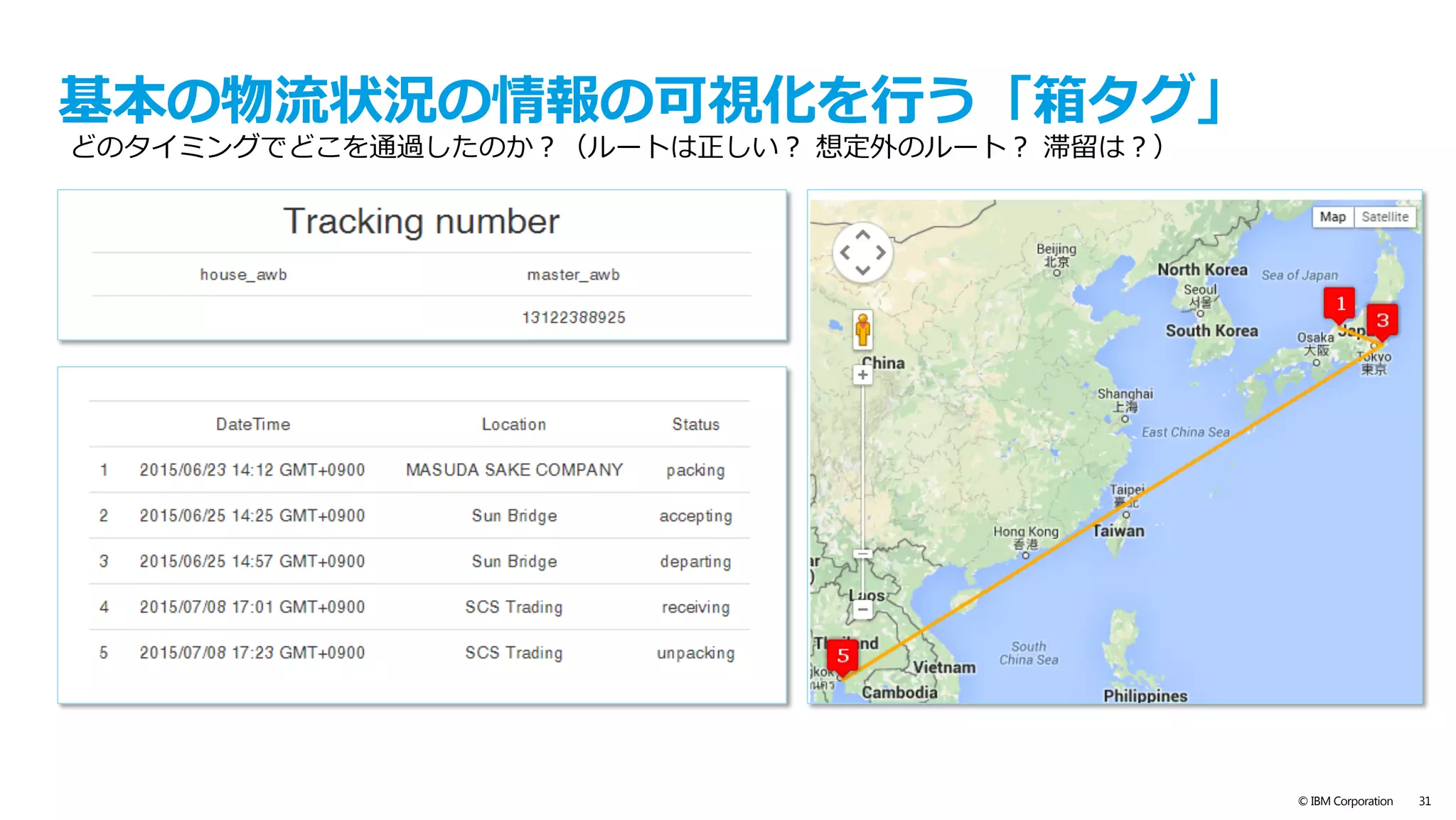

- 28. text © IBM Corporation28 基本の物流状況の情報の可視化を⾏う「箱タグ」 どのタイミングでどこを通過したのか？（ルートは正しい？ 想定外のルート？ 滞留は？）

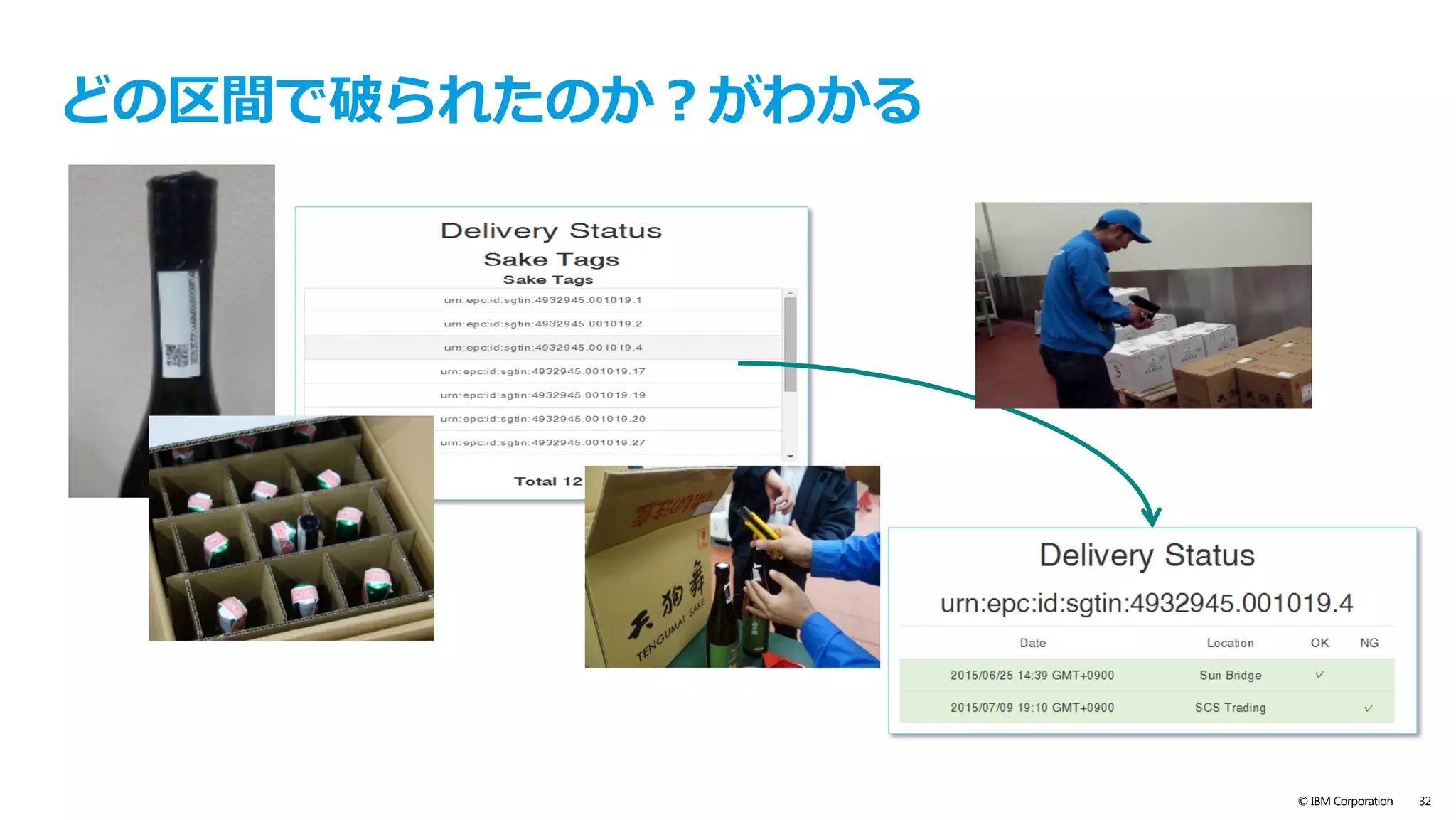

- 29. text © IBM Corporation29 どの区間で破られたのか？がわかる

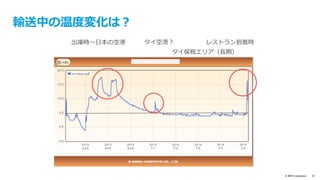

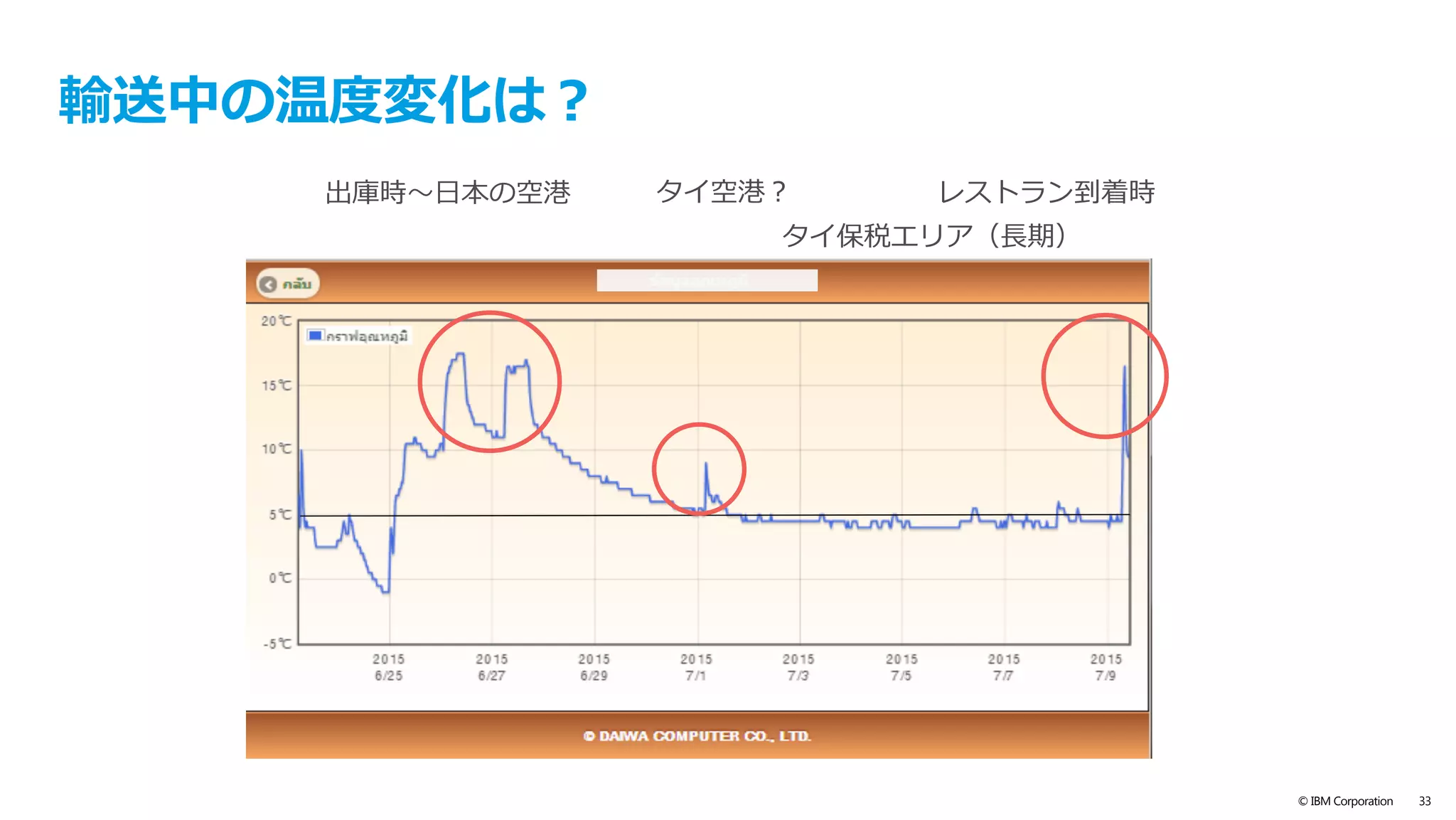

- 30. text © IBM Corporation30 輸送中の温度変化は？ レストラン到着時 出庫時〜⽇本の空港 タイ空港？ タイ保税エリア（⻑期）

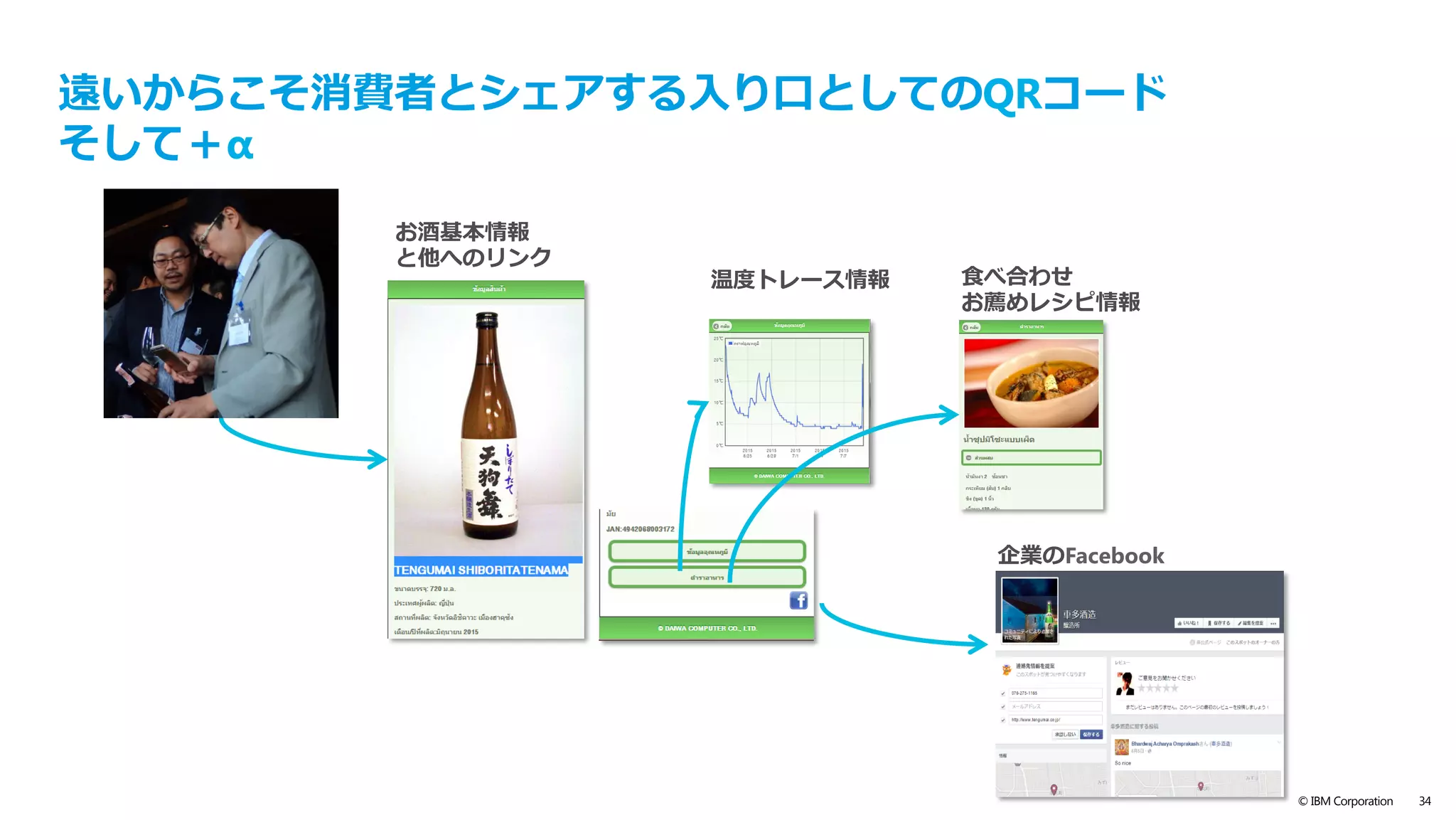

- 31. text © IBM Corporation31 遠いからこそ消費者とシェアする⼊り⼝としてのQRコード そして＋α お酒基本情報 と他へのリンク 温度トレース情報 ⾷べ合わせ お薦めレシピ情報 企業のFacebook
- 32.

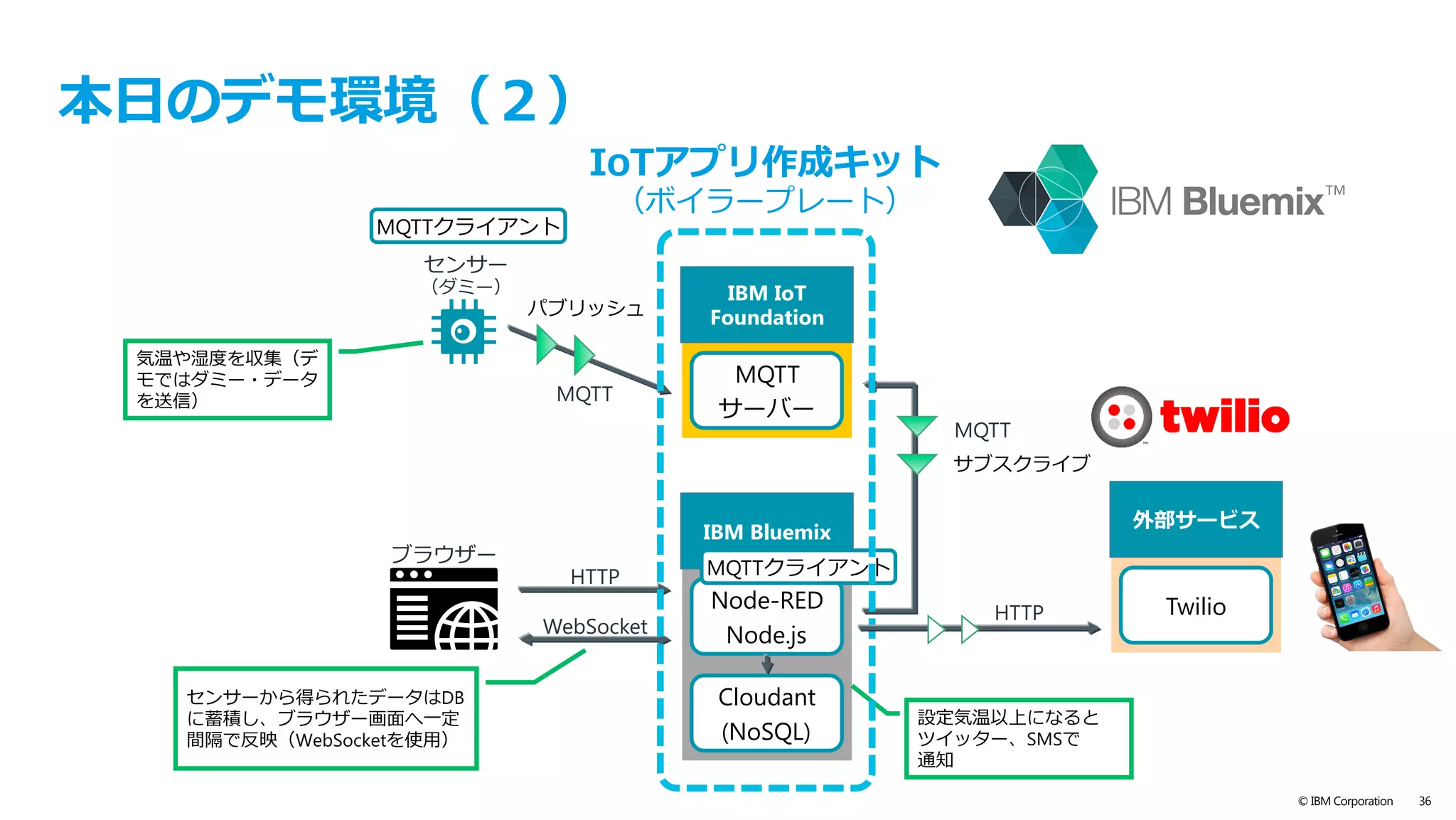

- 33. © IBM Corporation33 IBM IoT Foundation MQTT サーバー IBM Bluemix Node-RED Node.js Cloudant (NoSQL) センサー （ダミー） MQTT MQTT HTTP ブラウザー WebSocket 気温や湿度を収集（デ モではダミー・データ を送信） 設定気温以上になると ツイッター、SMSで 通知 センサーから得られたデータはDB に蓄積し、ブラウザー画⾯へ⼀定 間隔で反映（WebSocketを使⽤） パブリッシュ サブスクライブ MQTTクライアント MQTTクライアント 外部サービス TwilioHTTP IoTアプリ作成キット （ボイラープレート） 本⽇のデモ環境（２）

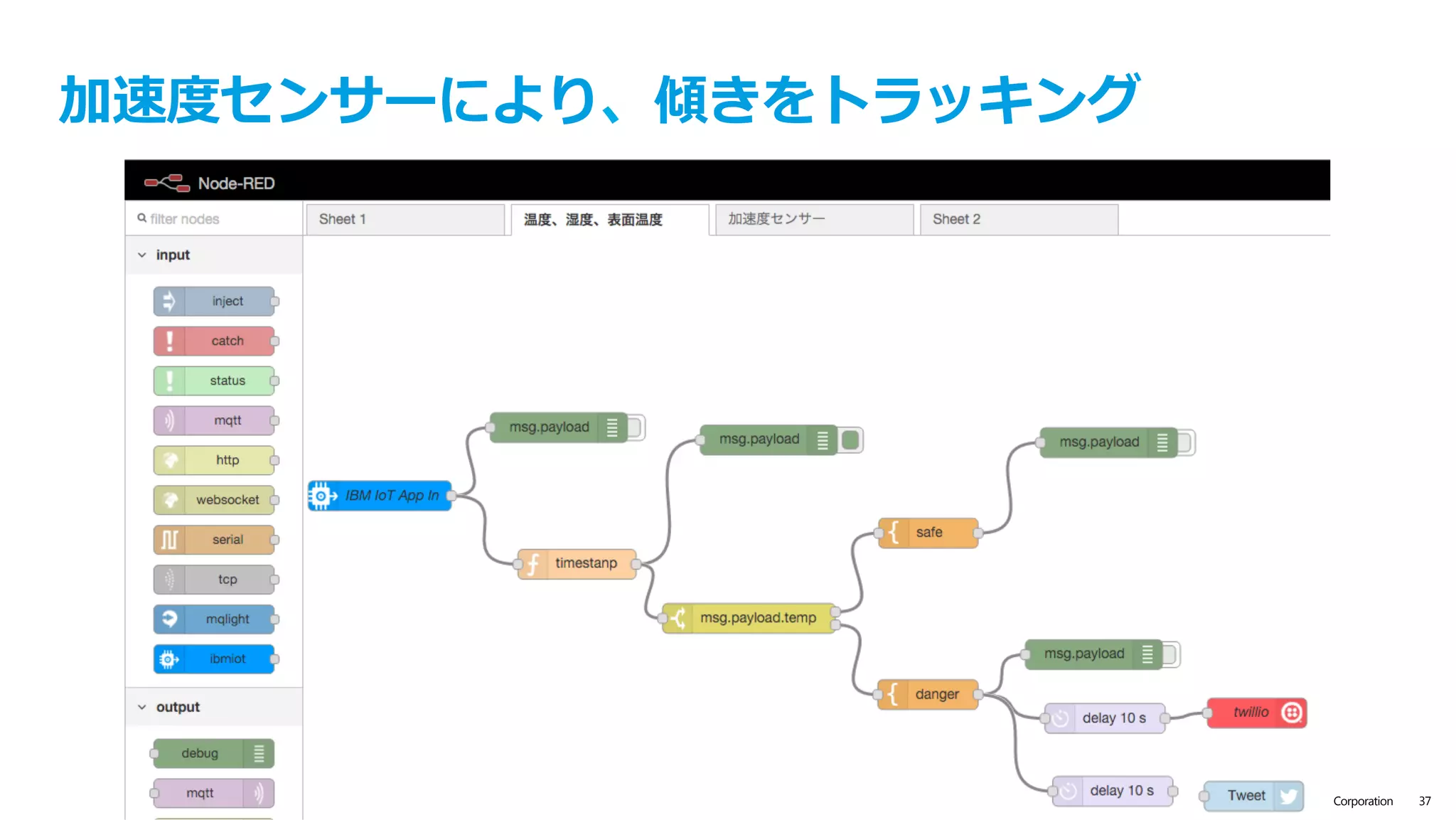

- 34. text © IBM Corporation34 加速度センサーにより、傾きをトラッキング

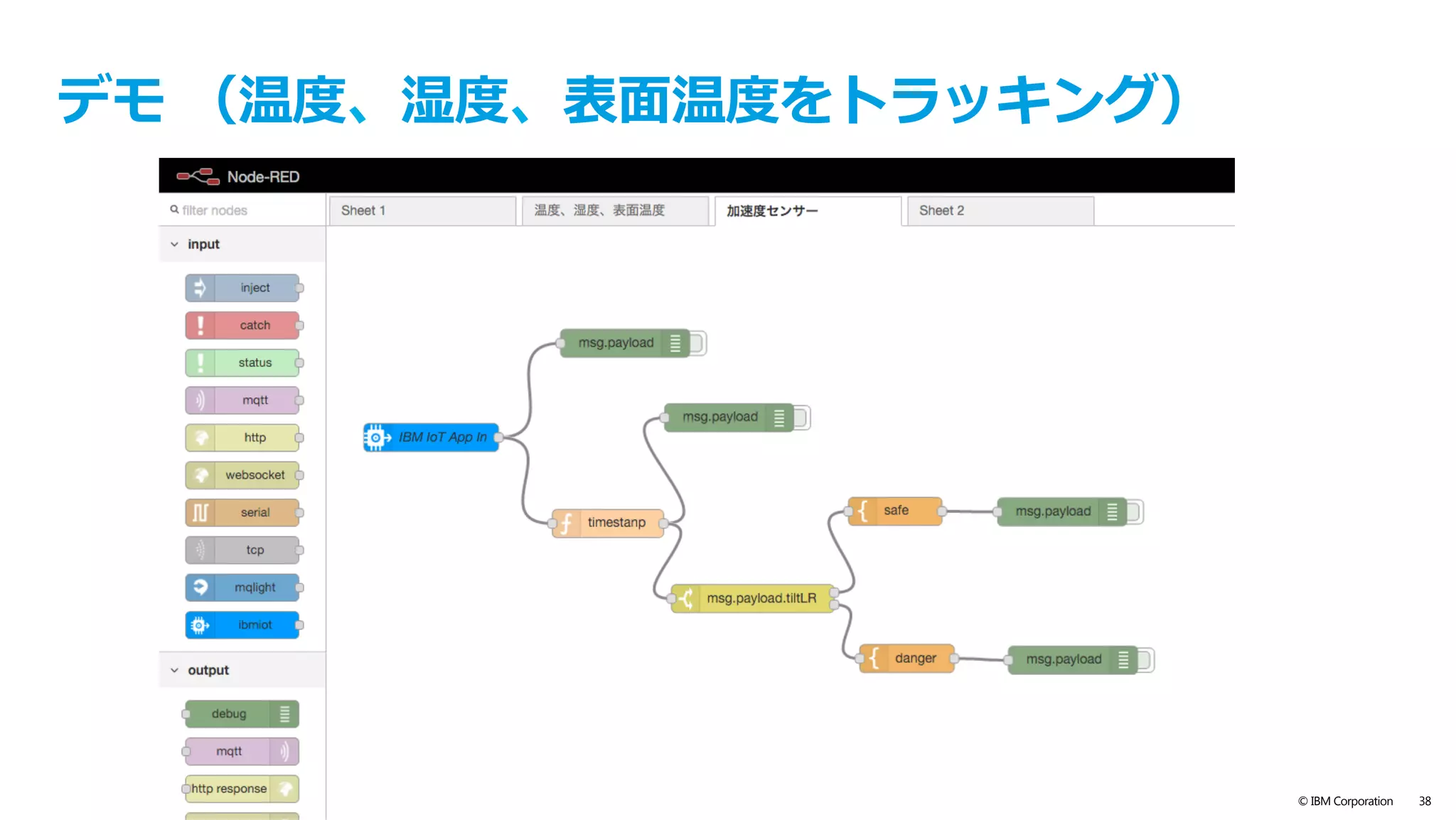

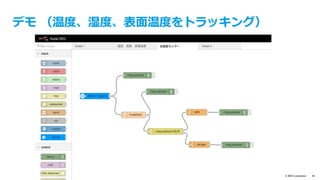

- 35. text © IBM Corporation35 デモ （温度、湿度、表⾯温度をトラッキング）
- 36.
- 37.

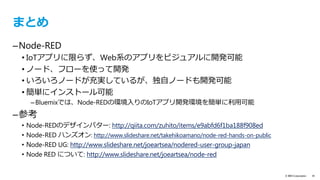

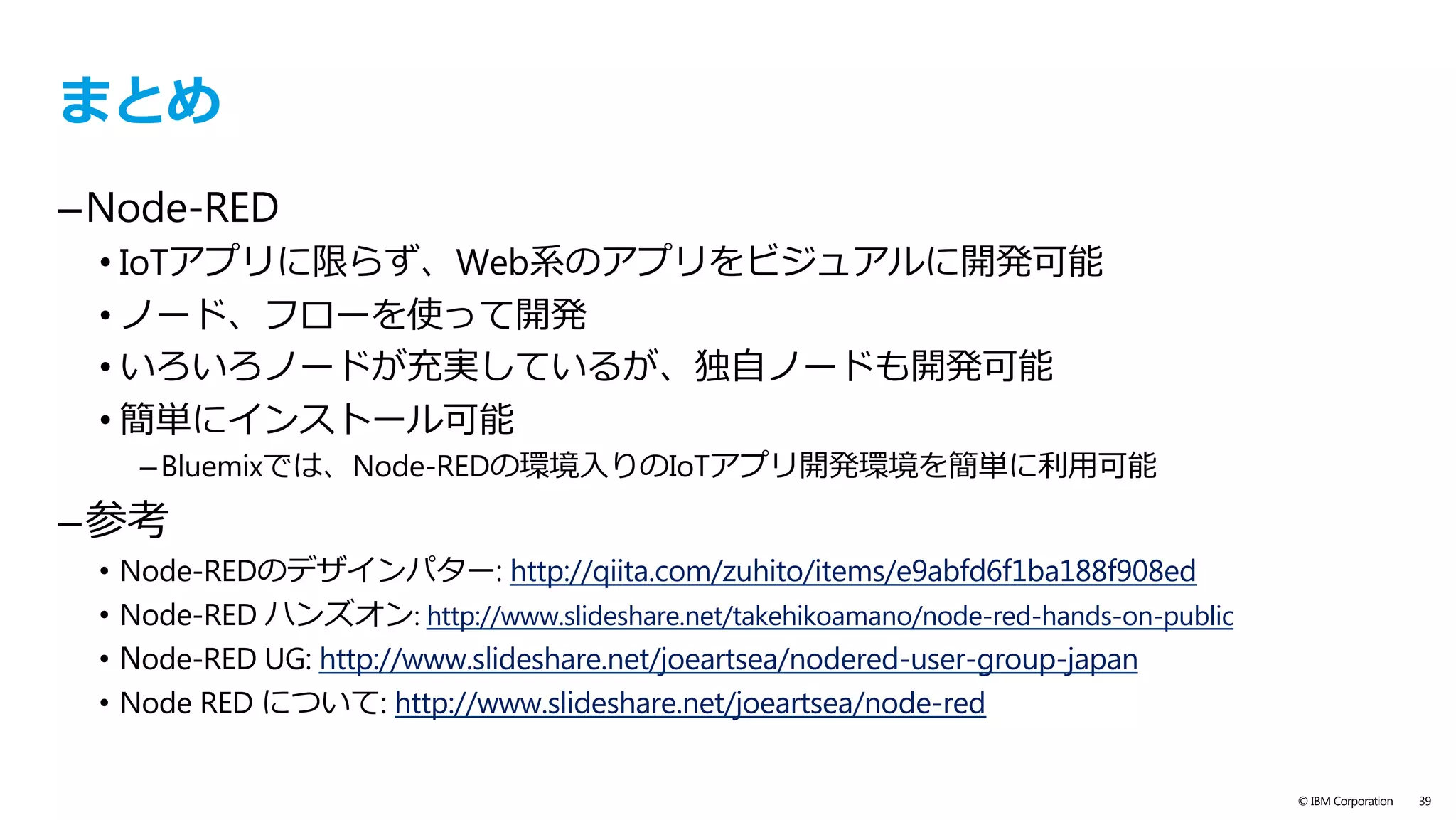

- 38. text © IBM Corporation38 まとめ – Node-RED • IoTアプリに限らず、Web系のアプリをビジュアルに開発可能 • ノード、フローを使って開発 • いろいろノードが充実しているが、独⾃ノードも開発可能 • 簡単にインストール可能 – Bluemixでは、Node-REDの環境⼊りのIoTアプリ開発環境を簡単に利⽤可能 – 参考 • Node-REDのデザインパター: http://qiita.com/zuhito/items/e9abfd6f1ba188f908ed • Node-RED ハンズオン: http://www.slideshare.net/takehikoamano/node-red-hands-on-public • Node-RED UG: http://www.slideshare.net/joeartsea/nodered-user-group-japan • Node RED について: http://www.slideshare.net/joeartsea/node-red

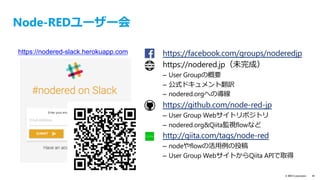

- 39. text © IBM Corporation39 Node-REDユーザー会 https://facebook.com/groups/noderedjp https://nodered.jp（未完成） – User Groupの概要 – 公式ドキュメント翻訳 – nodered.orgへの導線 https://github.com/node-red-jp – User Group Webサイトリポジトリ – nodered.org&Qiita監視flowなど http://qiita.com/tags/node-red – nodeやflowの活⽤例の投稿 – User Group WebサイトからQiita APIで取得 https://nodered-slack.herokuapp.com
- 40. SoftLayer | Bluemixコミュニティ jslug.jp softlayer.connpass.com softlayer.doorkeeper.com facebook.com/groups/jslug info@jslug.jp youtube.com/user/softlayerjp twitter.com/softlayerjp qiita.com/tags/softlayer ja.stackoverflow.com/questions/tagged/softlayer slack.jslug.jp bmxug.doorkeeper.jp ibm.biz/bluemixug qiita.com/tags/bluemix ja.stackoverflow.com/questions/tagged/bluemix goo.gl/AtvyRp
- 41. SoftLayer | Bluemixコミュニティ jslug.jp softlayer.connpass.com softlayer.doorkeeper.com facebook.com/groups/jslug info@jslug.jp youtube.com/user/softlayerjp twitter.com/softlayerjp qiita.com/tags/softlayer ja.stackoverflow.com/questions/tagged/softlayer slack.jslug.jp bmxug.doorkeeper.jp ibm.biz/bluemixug qiita.com/tags/bluemix ja.stackoverflow.com/questions/tagged/bluemix goo.gl/AtvyRp
