ネットワーククラウドシフト時代へ
～そのネットワーク、まだ必要ですか？

2. 自己紹介
2
会社 ソフトバンク株式会社
部署
法人事業統括
ソリューションエンジニアリング本部
クラウドデザイン統括部 SE第2部
経歴
2015年 ソフトバンク入社
大阪配属で関西企業向けにプリセールス
(という名の万事屋)として4年間従事
2018年 クラウドSE部に異動
Alibaba Cloud、Azure、AWS、GCPなど
パブリッククラウドの提案・構築に従事
大槻 祐介

3. 3
マイブーム

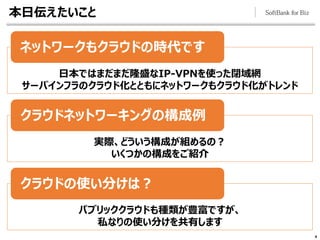

4. 本日伝えたいこと
4
ネットワークもクラウドの時代です
クラウドネットワーキングの構成例
クラウドの使い分けは？
日本ではまだまだ隆盛なIP-VPNを使った閉域網
サーバインフラのクラウド化とともにネットワークもクラウド化がトレンド
実際、どういう構成が組めるの？
いくつかの構成をご紹介
パブリッククラウドも種類が豊富ですが、
私なりの使い分けを共有します

5. 5
ネットワークもクラウドの時代です

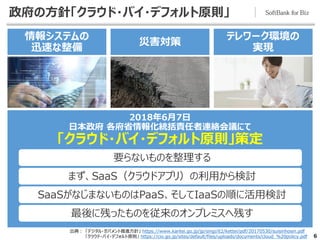

6. 政府の方針「クラウド・バイ・デフォルト原則」
6
「クラウド・バイ・デフォルト原則」策定
要らないものを整理する
まず、SaaS（クラウドアプリ）の利用から検討
SaaSがなじまないものはPaaS、そしてIaaSの順に活用検討
最後に残ったものを従来のオンプレミスへ残す
出典： 「デジタル・ガバメント推進方針」 https://www.kantei.go.jp/jp/singi/it2/kettei/pdf/20170530/suisinhosin.pdf
「クラウド・バイ・デフォルト原則」 https://cio.go.jp/sites/default/files/uploads/documents/cloud_%20policy.pdf

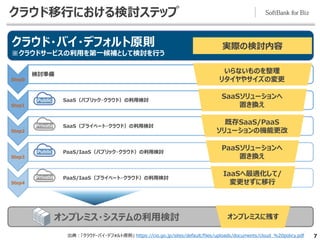

7. クラウド移行における検討ステップ
7
クラウド・バイ・デフォルト原則
※クラウドサービスの利用を第一候補として検討を行う
Step0
検討準備
Step1
SaaS（パブリック・クラウド）の利用検討
Step2
SaaS（プライベート・クラウド）の利用検討
Step3
PaaS/IaaS（パブリック・クラウド）の利用検討
Step4
PaaS/IaaS（プライベート・クラウド）の利用検討
オンプレミス・システムの利用検討
出典：「クラウド・バイ・デフォルト原則」 https://cio.go.jp/sites/default/files/uploads/documents/cloud_%20policy.pdf
オンプレミスに残す
いらないものを整理
リタイヤやサイズの変更
SaaSソリューションへ
置き換え
既存SaaS/PaaS
ソリューションの機能更改
PaaSソリューションへ
置き換え
IaaSへ最適化して/
変更せずに移行
実際の検討内容

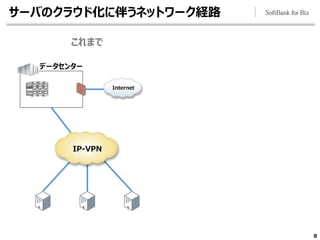

8. 8
データセンター
Internet
IP-VPN
これまで

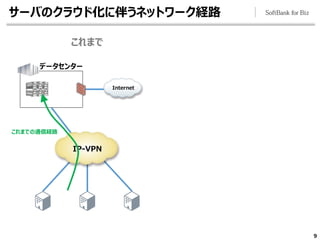

サーバのクラウド化に伴うネットワーク経路

9. 9
データセンター
Internet
IP-VPN
これまで
これまでの通信経路
サーバのクラウド化に伴うネットワーク経路

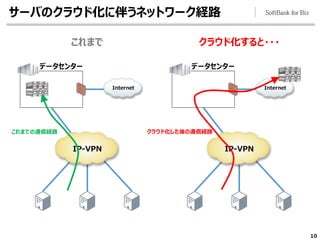

10. サーバのクラウド化に伴うネットワーク経路
10
データセンター
Internet
IP-VPN
これまで
データセンター
Internet
IP-VPN
クラウド化すると・・・
これまでの通信経路 クラウド化した後の通信経路

11. 11
データセンター
Internet
サーバークラウド化に伴って
必要な経路を整理

12. 12
データセンター
サーバークラウド化に伴って
必要な経路を整理
Internet
こうでいいんです。

13. 13
データセンター
サーバークラウド化に伴って
インターネットを通すのは不安？
Internet

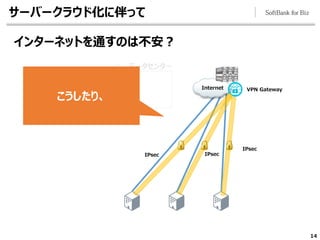

14. 14
データセンター
サーバークラウド化に伴って
インターネットを通すのは不安？
Internet VPN Gateway
IPsec
IPsec
IPsec
こうしたり、

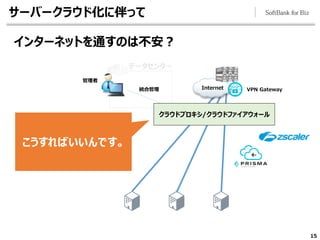

15. 15
データセンター
サーバークラウド化に伴って
インターネットを通すのは不安？
Internet VPN Gateway
こうすればいいんです。
クラウドプロキシ/クラウドファイアウォール
管理者
統合管理

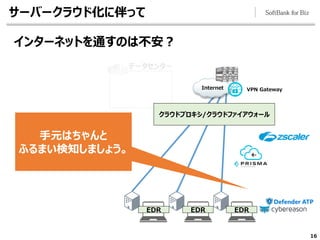

16. 16
データセンター
サーバークラウド化に伴って
インターネットを通すのは不安？
Internet VPN Gateway
手元はちゃんと
ふるまい検知しましょう。
クラウドプロキシ/クラウドファイアウォール
EDR EDR EDR

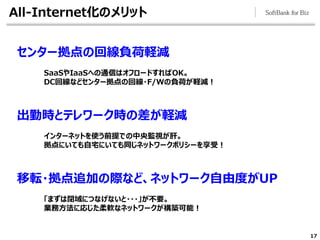

17. All-Internet化のメリット
17
センター拠点の回線負荷軽減
SaaSやIaaSへの通信はオフロードすればOK。
DC回線などセンター拠点の回線・F/Wの負荷が軽減！
出勤時とテレワーク時の差が軽減
インターネットを使う前提での中央監視が肝。
拠点にいても自宅にいても同じネットワークポリシーを享受！
移転・拠点追加の際など、ネットワーク自由度がUP
「まずは閉域につなげないと・・・」が不要。
業務方法に応じた柔軟なネットワークが構築可能！

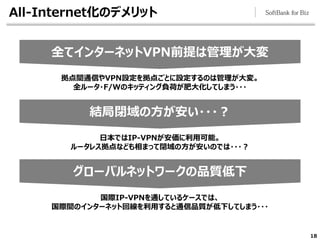

18. All-Internet化のデメリット
18
日本ではIP-VPNが安価に利用可能。
ルータレス拠点なども相まって閉域の方が安いのでは・・・？
国際IP-VPNを通しているケースでは、
国際間のインターネット回線を利用すると通信品質が低下してしまう・・・
拠点間通信やVPN設定を拠点ごとに設定するのは管理が大変。
全ルータ・F/Wのキッティング負荷が肥大化してしまう・・・
結局閉域の方が安い・・・？
グローバルネットワークの品質低下
全てインターネットVPN前提は管理が大変

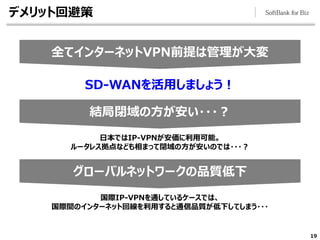

19. 19
結局閉域の方が安い・・・？
グローバルネットワークの品質低下
全てインターネットVPN前提は管理が大変
デメリット回避策
SD-WANを活用しましょう！
日本ではIP-VPNが安価に利用可能。
ルータレス拠点なども相まって閉域の方が安いのでは・・・？
国際IP-VPNを通しているケースでは、
国際間のインターネット回線を利用すると通信品質が低下してしまう・・・

20. 20
結局閉域の方が安い・・・？
グローバルネットワークの品質低下
全てインターネットVPN前提は管理が大変
デメリット回避策
SD-WANを活用しましょう！
ハイブリッド運用をしましょう！
国際IP-VPNを通しているケースでは、
国際間のインターネット回線を利用すると通信品質が低下してしまう・・・

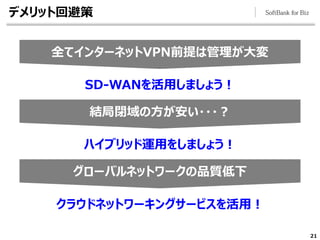

21. 21
結局閉域の方が安い・・・？
グローバルネットワークの品質低下
全てインターネットVPN前提は管理が大変
デメリット回避策
SD-WANを活用しましょう！
ハイブリッド運用をしましょう！
クラウドネットワーキングサービスを活用！

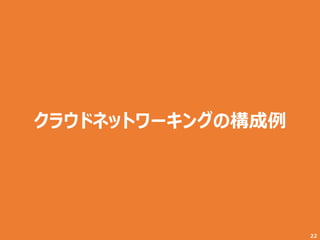

22. 22
クラウドネットワーキングの構成例

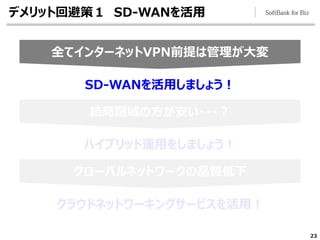

23. 23
結局閉域の方が安い・・・？
グローバルネットワークの品質低下
全てインターネットVPN前提は管理が大変
デメリット回避策１ SD-WANを活用
SD-WANを活用しましょう！
ハイブリッド運用をしましょう！
クラウドネットワーキングサービスを活用！

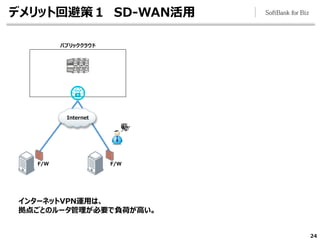

24. デメリット回避策１ SD-WAN活用
24
インターネットVPN運用は、
拠点ごとのルータ管理が必要で負荷が高い。
F/W F/W
パブリッククラウド
Internet

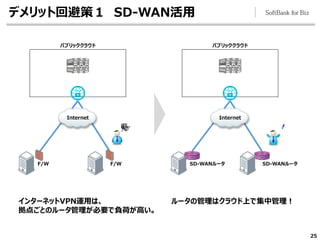

25. デメリット回避策１ SD-WAN活用
25
インターネットVPN運用は、
拠点ごとのルータ管理が必要で負荷が高い。
ルータの管理はクラウド上で集中管理！
F/W F/W
パブリッククラウド
Internet
SD-WANルータ SD-WANルータ
パブリッククラウド
Internet

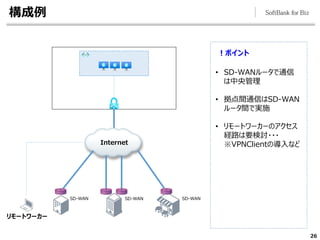

26. 構成例
26
Internet
SD-WAN
SD-WAN
リモートワーカー
！ポイント
• SD-WANルータで通信
は中央管理
• 拠点間通信はSD-WAN
ルータ間で実施
• リモートワーカーのアクセス
経路は要検討・・・
※VPNClientの導入など
SD-WAN

27. 27
結局閉域の方が安い・・・？
グローバルネットワークの品質低下
全てインターネットVPN前提は管理が大変
デメリット回避策２ ハイブリッド運用
SD-WANを活用しましょう！
ハイブリッド運用をしましょう！
クラウドネットワーキングサービスを活用！

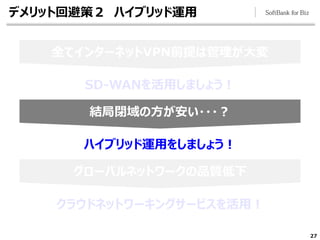

28. デメリット回避策２ ハイブリッド運用
28
ルータレスでも十分な小規模拠点に
中央管理機能をもつSD-WANルータを
導入すると高額に。
SD-WANルータ SD-WANルータ
→too much!
パブリッククラウド
Internet

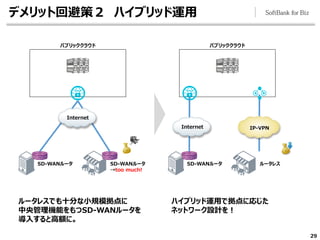

29. デメリット回避策２ ハイブリッド運用
29
ルータレスでも十分な小規模拠点に
中央管理機能をもつSD-WANルータを
導入すると高額に。
ハイブリッド運用で拠点に応じた
ネットワーク設計を！
SD-WANルータ SD-WANルータ
→too much!
パブリッククラウド
Internet
SD-WANルータ ルータレス
パブリッククラウド
Internet IP-VPN

30. 構成例
30
Virtual WAN
Internet IP-VPN
大規模拠点 小規模拠点
中規模拠点
SD-WAN
SD-WAN ルータレス
リモートワーカー
！ポイント
• 主要拠点はSD-WAN
ルータで冗長化
• 大規模・中規模な拠点
はインターネット回線で通
信をオフロード。IP-VPN
センター回線の負荷軽減。
• SD-WANルータで通信
は中央管理
• 小規模拠点はルータレス
でコストカット

31. 構成例
31
Virtual WAN
Internet IP-VPN
大規模拠点 小規模拠点
中規模拠点
SD-WAN
SD-WAN ルータレス
リモートワーカー
Overlay Network
！ポイント
• 主要拠点はSD-WAN
ルータで冗長化
• 大規模・中規模な拠点
はインターネット回線で通
信をオフロード。IP-VPN
センター回線の負荷軽減。
• SD-WANルータで通信
は中央管理
• 小規模拠点はルータレス
でコストカット

32. 32
結局閉域の方が安い・・・？
グローバルネットワークの品質低下
全てインターネットVPN前提は管理が大変
デメリット回避策３ クラウドネットワーキング
SD-WANを活用しましょう！
ハイブリッド運用をしましょう！
クラウドネットワーキングサービスを活用！

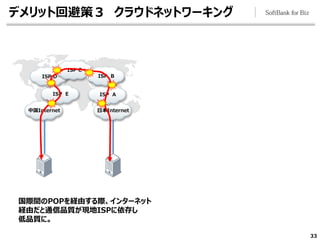

33. デメリット回避策３ クラウドネットワーキング
33
国際間のPOPを経由する際、インターネット
経由だと通信品質が現地ISPに依存し
低品質に。
日本Internet
中国Internet
ISP A
ISP E
ISP D
ISP C
ISP B

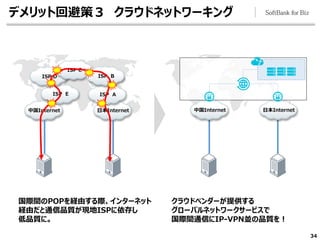

34. デメリット回避策３ クラウドネットワーキング
34
国際間のPOPを経由する際、インターネット
経由だと通信品質が現地ISPに依存し
低品質に。
クラウドベンダーが提供する
グローバルネットワークサービスで
国際間通信にIP-VPN並の品質を！
日本Internet
中国Internet
ISP A
ISP E
ISP D
ISP C
ISP B
日本Internet
中国Internet

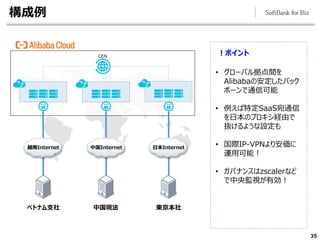

35. 構成例
35
！ポイント
• グローバル拠点間を
Alibabaの安定したバック
ボーンで通信可能
• 例えば特定SaaS宛通信
を日本のプロキシ経由で
抜けるような設定も
• 国際IP-VPNより安価に
運用可能！
• ガバナンスはzscalerなど
で中央監視が有効！
東京本社
CEN
中国現法
ベトナム支社
日本Internet
中国Internet
越南Internet

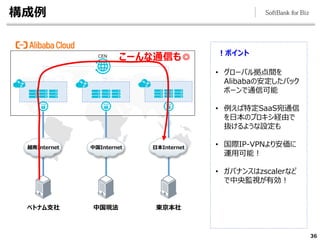

36. 構成例
36
！ポイント
• グローバル拠点間を
Alibabaの安定したバック
ボーンで通信可能
• 例えば特定SaaS宛通信
を日本のプロキシ経由で
抜けるような設定も
• 国際IP-VPNより安価に
運用可能！
• ガバナンスはzscalerなど
で中央監視が有効！
東京本社
CEN
中国現法
ベトナム支社
日本Internet
中国Internet
越南Internet
こーんな通信も◎

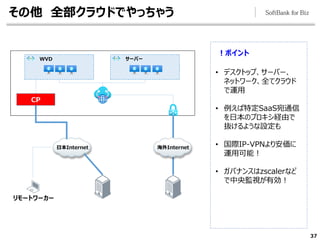

37. その他 全部クラウドでやっちゃう
37
！ポイント
• デスクトップ、サーバー、
ネットワーク、全てクラウド
で運用
• 例えば特定SaaS宛通信
を日本のプロキシ経由で
抜けるような設定も
• 国際IP-VPNより安価に
運用可能！
• ガバナンスはzscalerなど
で中央監視が有効！
WVD サーバー
CP
日本Internet
リモートワーカー
海外Internet

38. 38
クラウドの使い分けは？

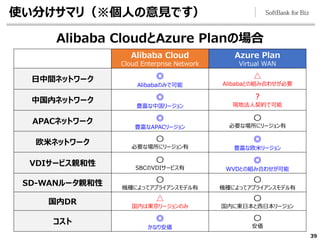

39. 使い分けサマリ（※個人の意見です）
39
Alibaba Cloud
Cloud Enterprise Network
Azure Plan
Virtual WAN
日中間ネットワーク ◎
Alibabaのみで可能
△
Alibabaとの組み合わせが必要
中国内ネットワーク ◎
豊富な中国リージョン
？
現地法人契約で可能
APACネットワーク ◎
豊富なAPACリージョン
〇
必要な場所にリージョン有
欧米ネットワーク 〇
必要な場所にリージョン有
◎
豊富な欧米リージョン
VDIサービス親和性 〇
SBCのVDIサービス有
◎
WVDとの組み合わせが可能
SD-WANルータ親和性 〇
機種によってアプライアンスモデル有
〇
機種によってアプライアンスモデル有
国内DR △
国内は東京リージョンのみ
〇
国内に東日本と西日本リージョン
コスト ◎
かなり安価
〇
安価
Alibaba CloudとAzure Planの場合

40. さいごに
40
すみません、宣伝です
https://www.softbank.jp/biz/future_stride/
ソフトバンク技術ブログサイト FUTURE STRIDE
