ハンズラボの考えるIoT Innovation EGG 第6回 『IoT 今と未来』
ハンズラボのIoTへの取り組みのご紹介と、IoT構成要素について、 そして田部井の経験から試作デバイスから一歩進むための知識について、お話させて頂きました。
More Related Content
![[JAWS-UG関西IoT専門支部] IoTで関西のコミュニティをつなぐ](https://cdn.slidesharecdn.com/ss_thumbnails/iot2-160130163643-thumbnail.jpg?width=640&height=640&fit=bounds)
ハンズラボの考えるIoT Innovation EGG 第6回 『IoT 今と未来』
- 1. ハンズラボが考えるIoT ハンズラボ(株) 田部井 一成2016/1/30
- 2. 自己紹介 2 • 名前：田部井 一成 •所属：ハンズラボ株式会社 • 入社：2013年3月 • 担当：外販案件（業務アプリ） • 特技：シェル芸、電子工作 • 3年間、某社でLSI設計、基板 設計やってました
- 3. ハンズラ について • 東急ハンズのシステム子会社 •東急ハンズの情シス部門として、内製で基幹システム、情報 系、POS・PDA等を開発 • 外販で小売系のシステムや、ポイント、ウェルネス系など、他 社システムの受託開発 • 基盤技術は、AWS、Linux、WEBアプリケーション、iOSアプリ 3
- 4.
- 5.
- 6.

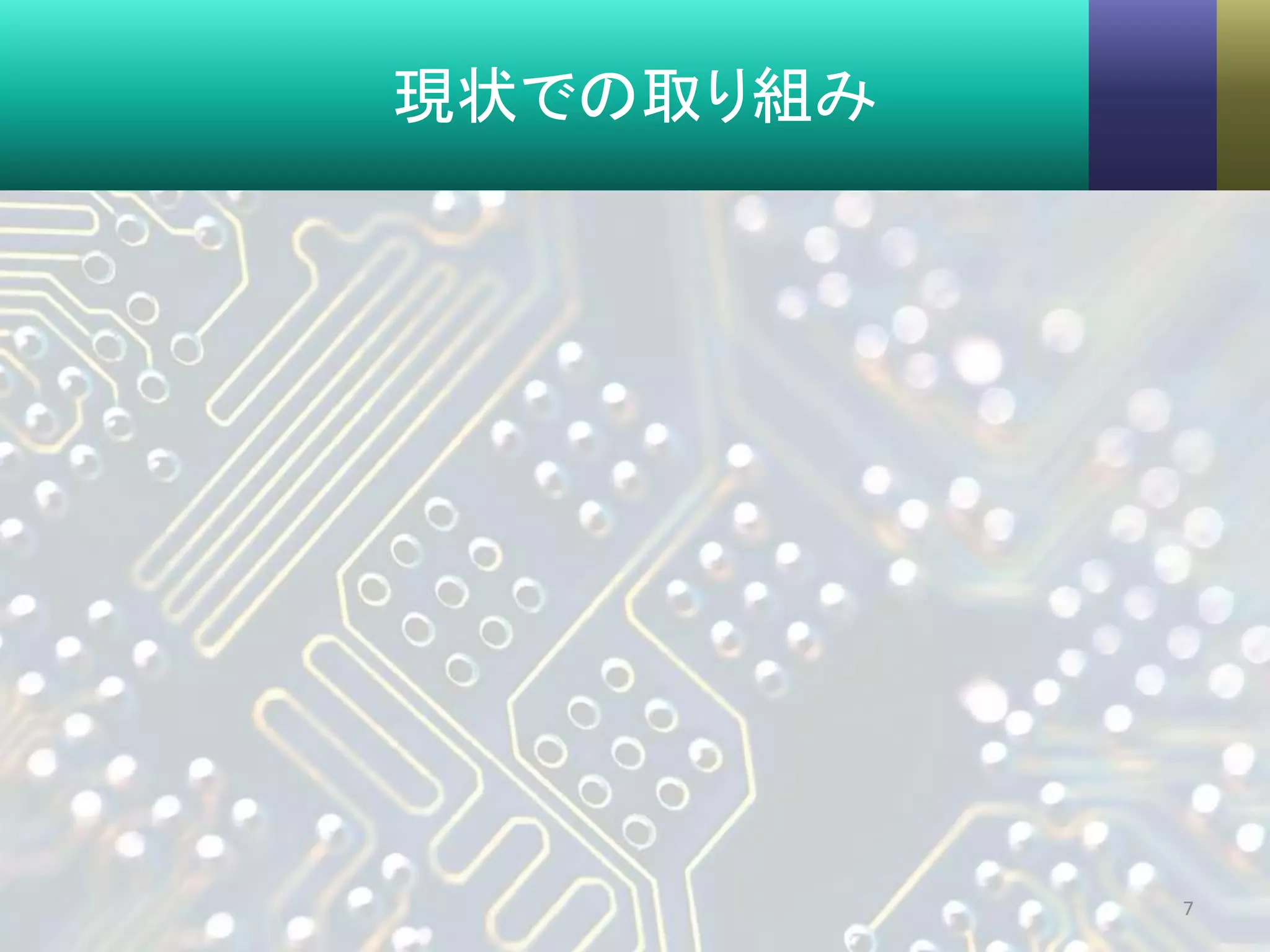

- 7.
- 8.
- 9.

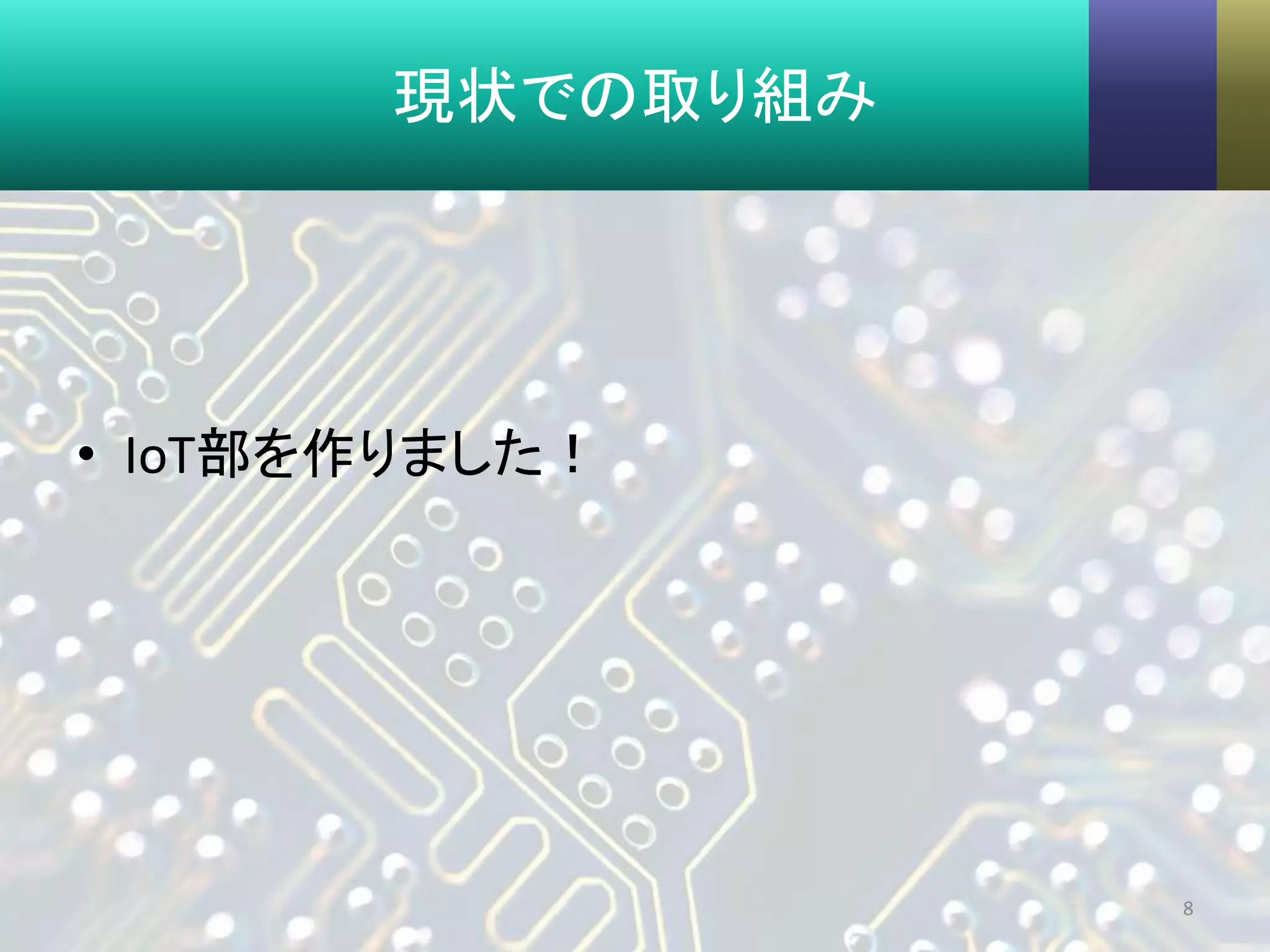

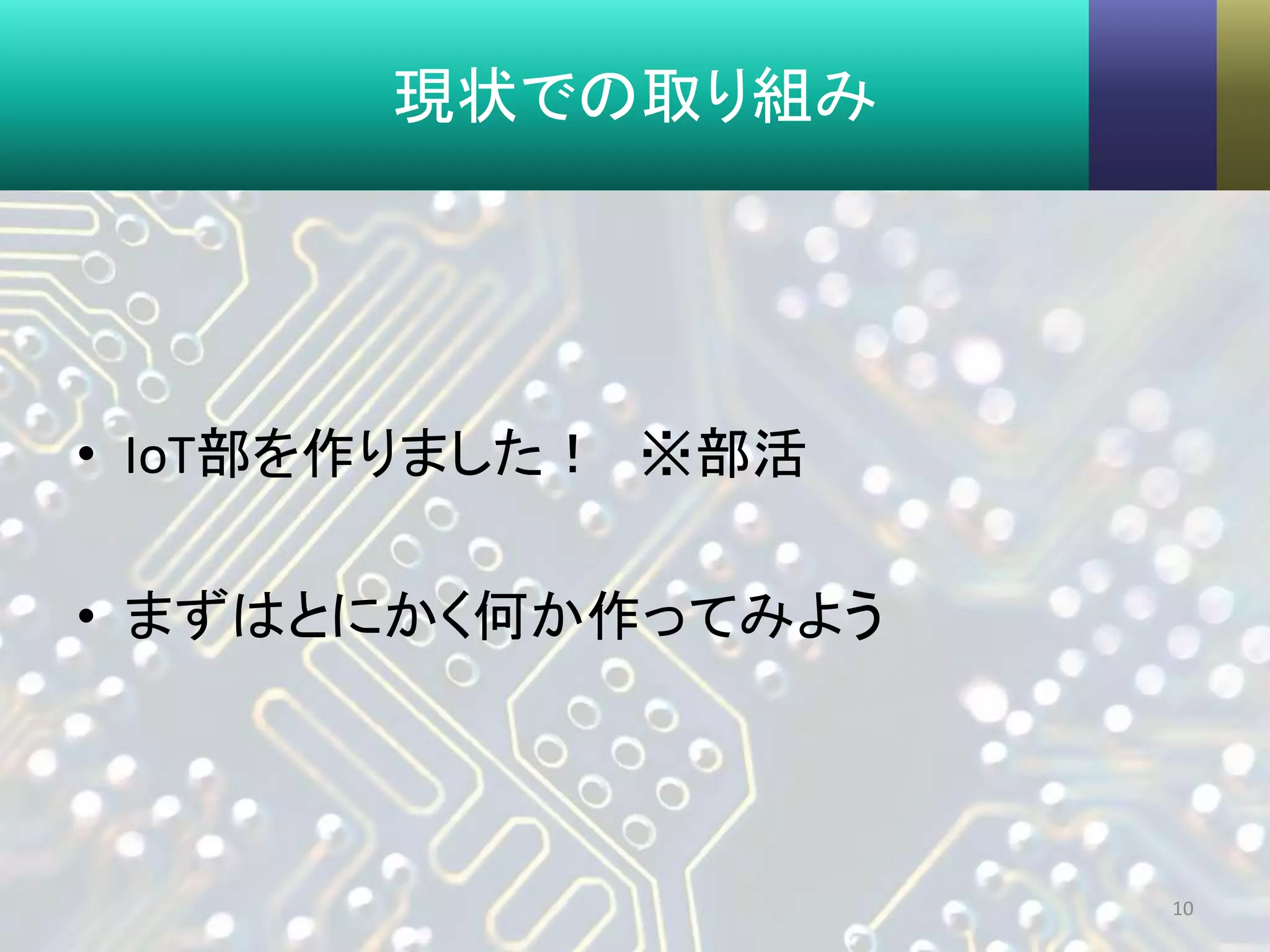

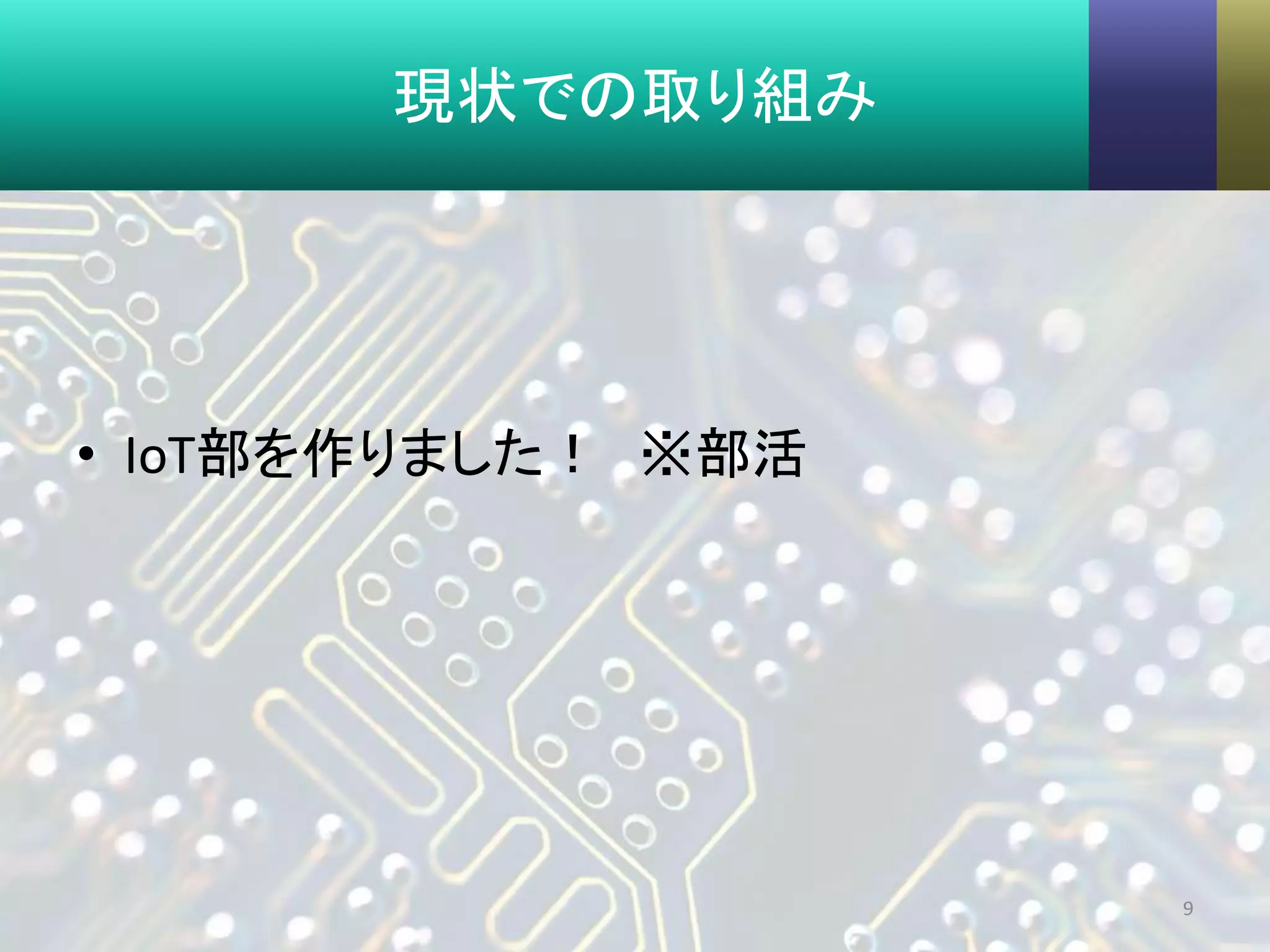

- 10. 現状での取り組み • IoT部を作りました！ ※部活 •まずはとにかく何か作ってみよう 10

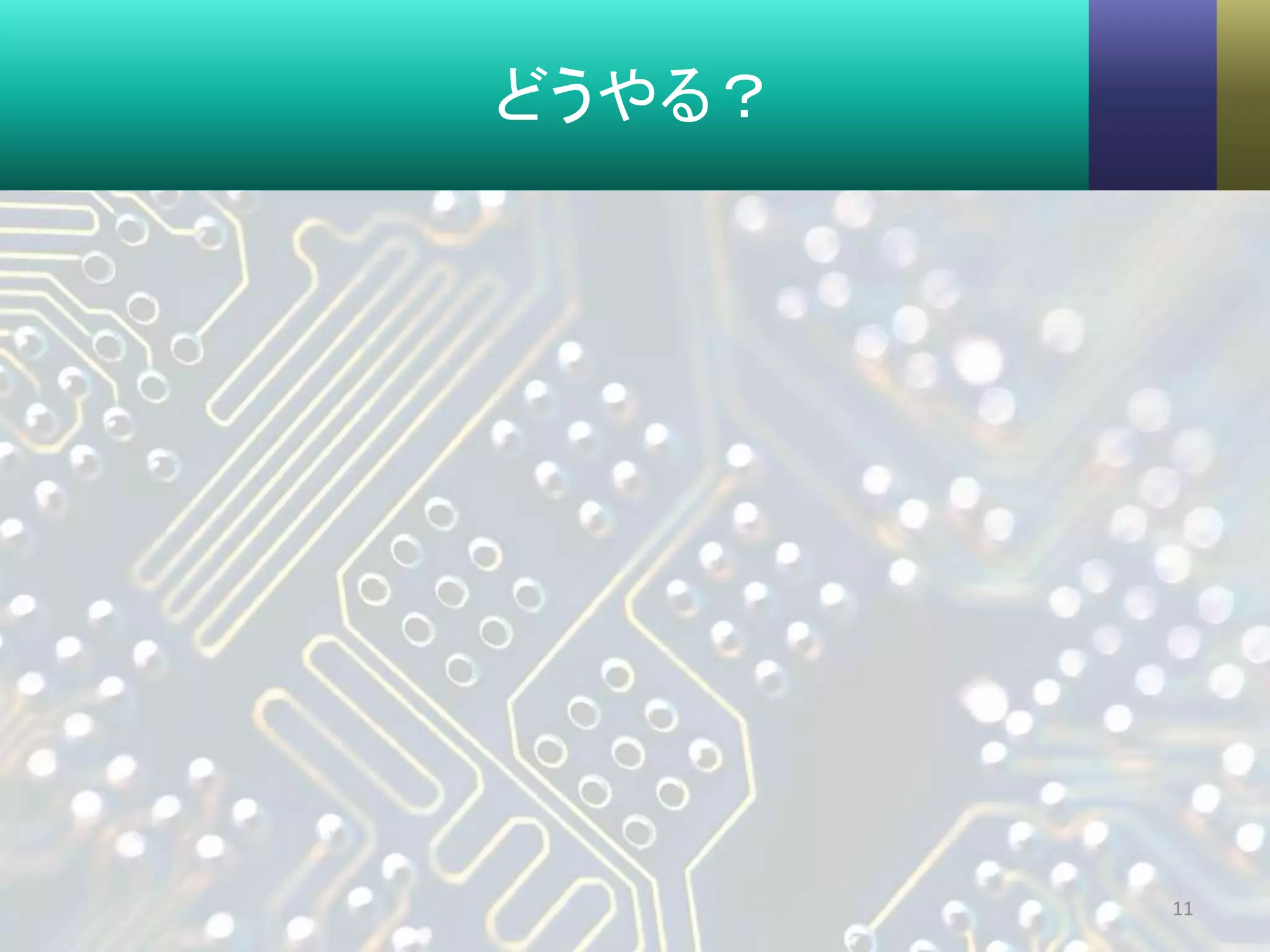

- 11.
- 12. どうやる？ • Raspberry Pi、IntelEdison – ハンズラボの得意なLinuxが使える！ 12

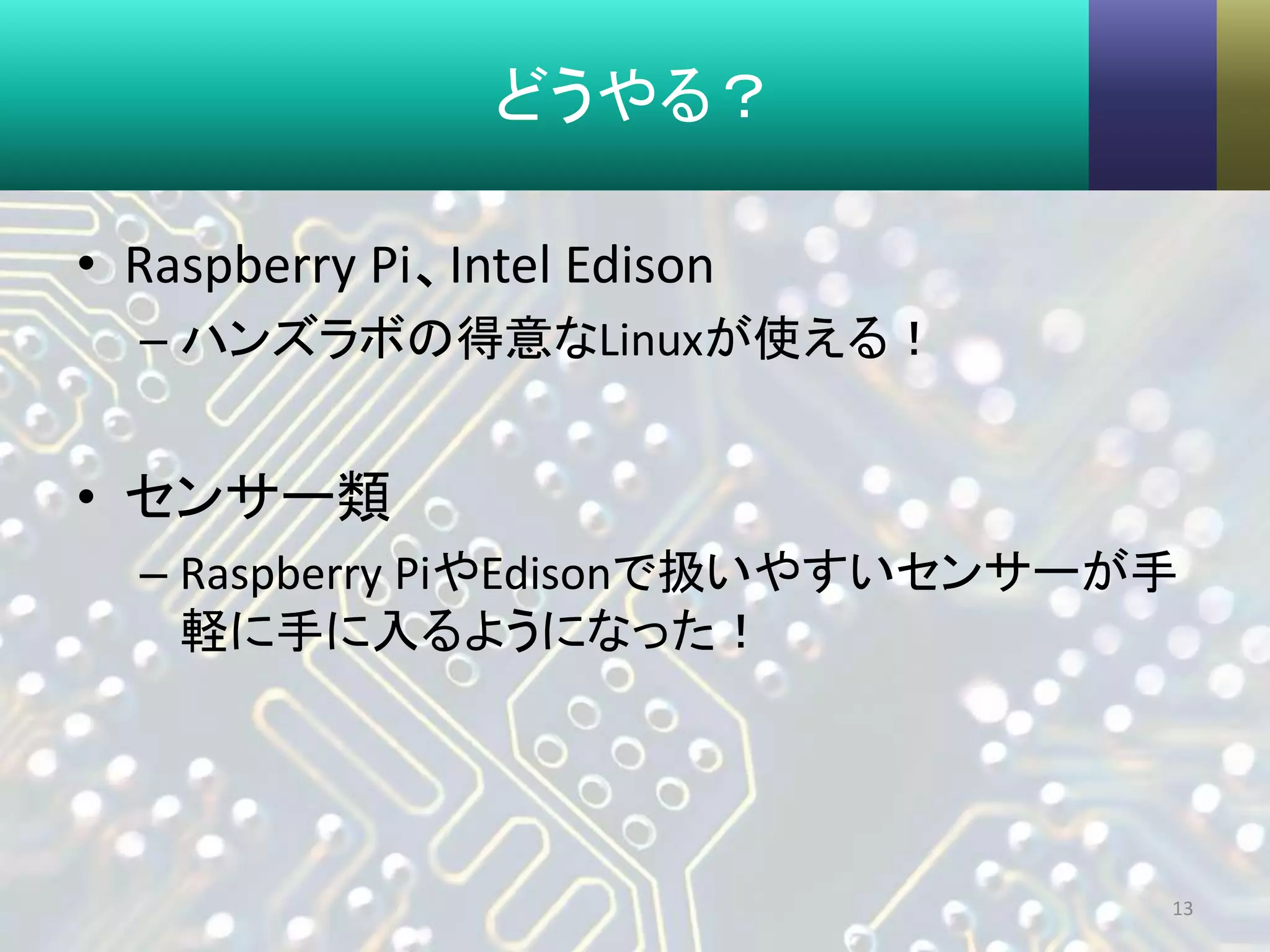

- 13. どうやる？ • Raspberry Pi、IntelEdison – ハンズラボの得意なLinuxが使える！ • センサー類 – Raspberry PiやEdisonで扱いやすいセンサーが手 軽に手に入るようになった！ 13

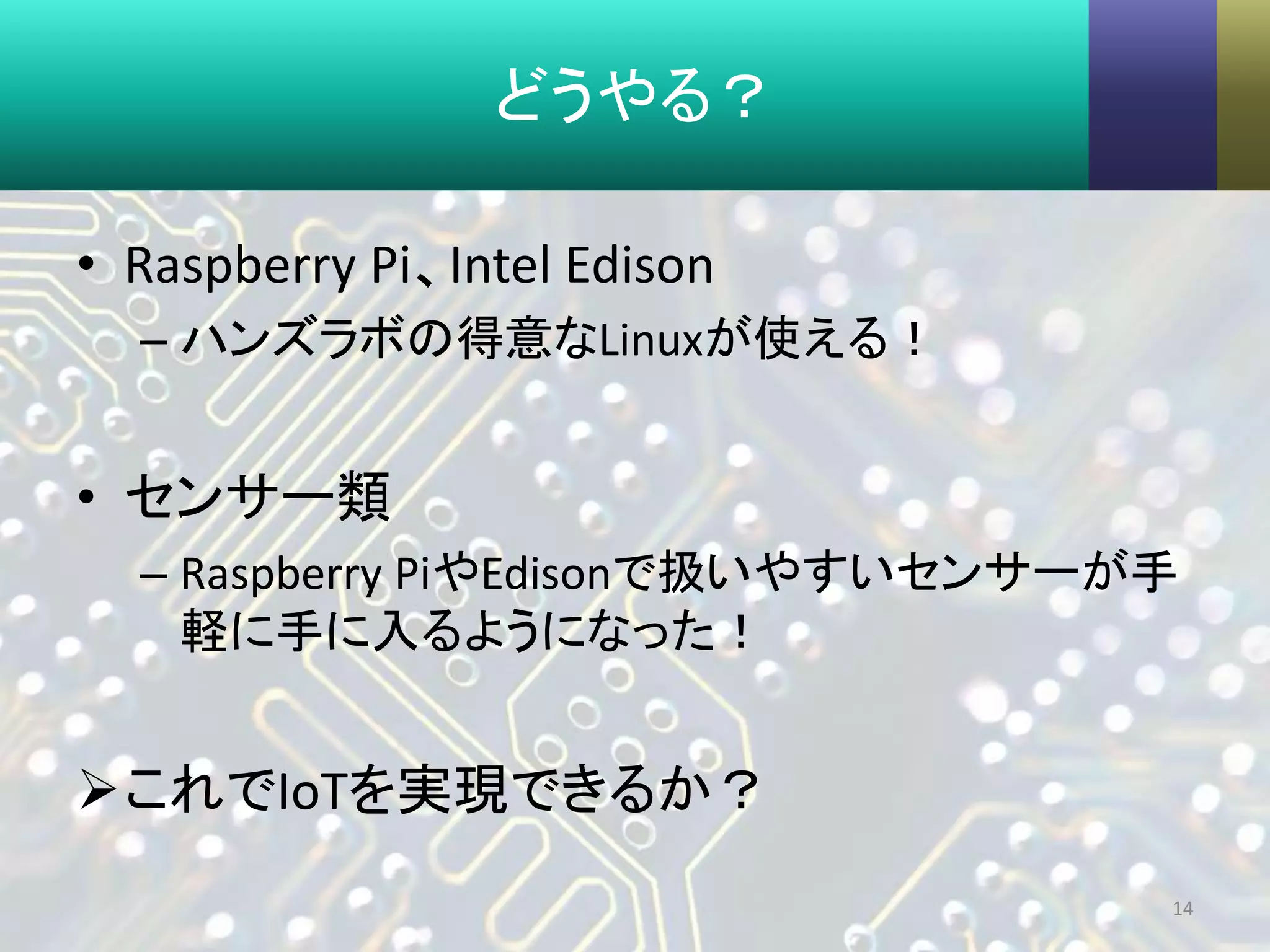

- 14. どうやる？ • Raspberry Pi、IntelEdison – ハンズラボの得意なLinuxが使える！ • センサー類 – Raspberry PiやEdisonで扱いやすいセンサーが手 軽に手に入るようになった！ これでIoTを実現できるか？ 14
- 15.
- 16.
- 17.
- 18.

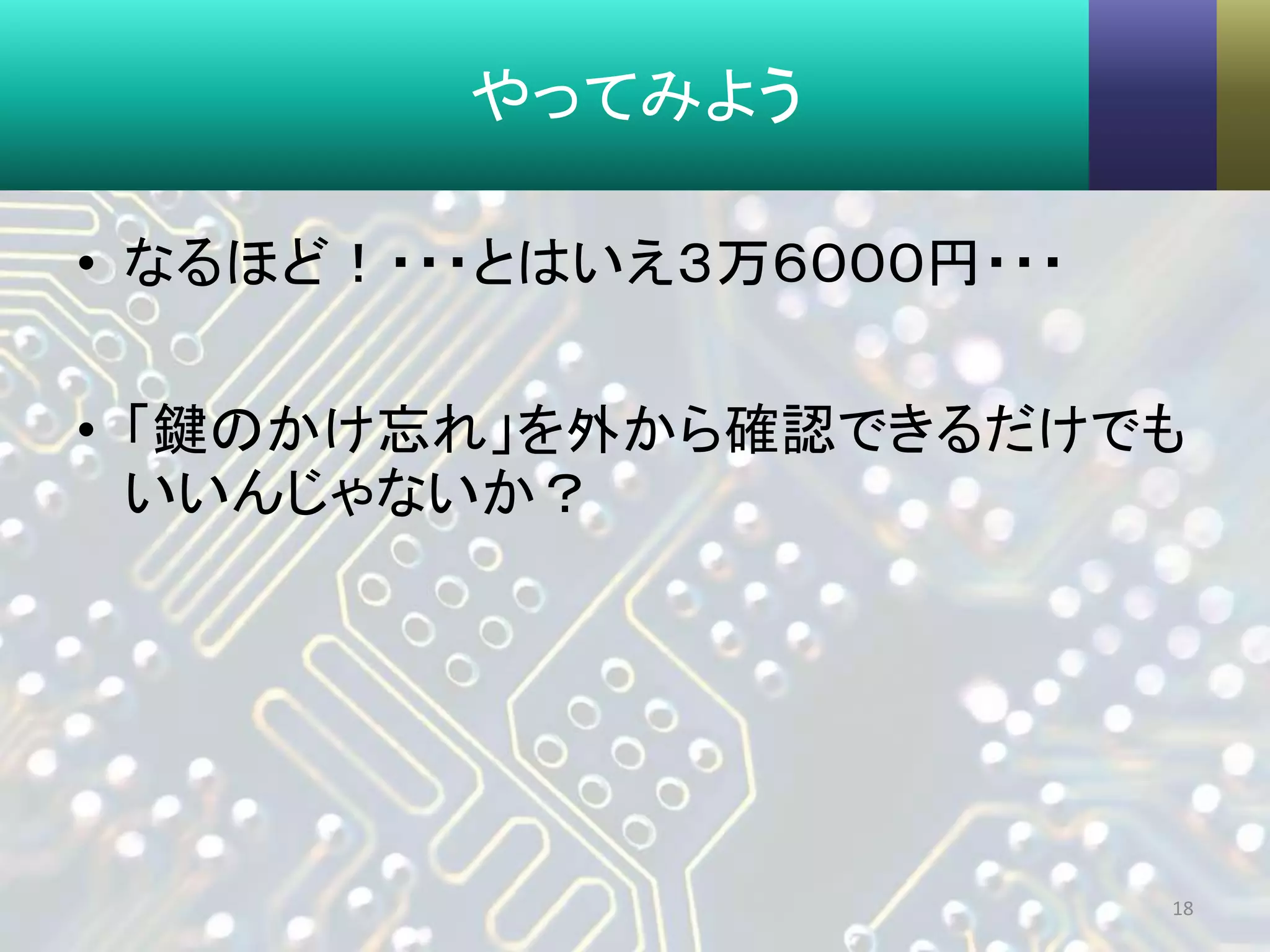

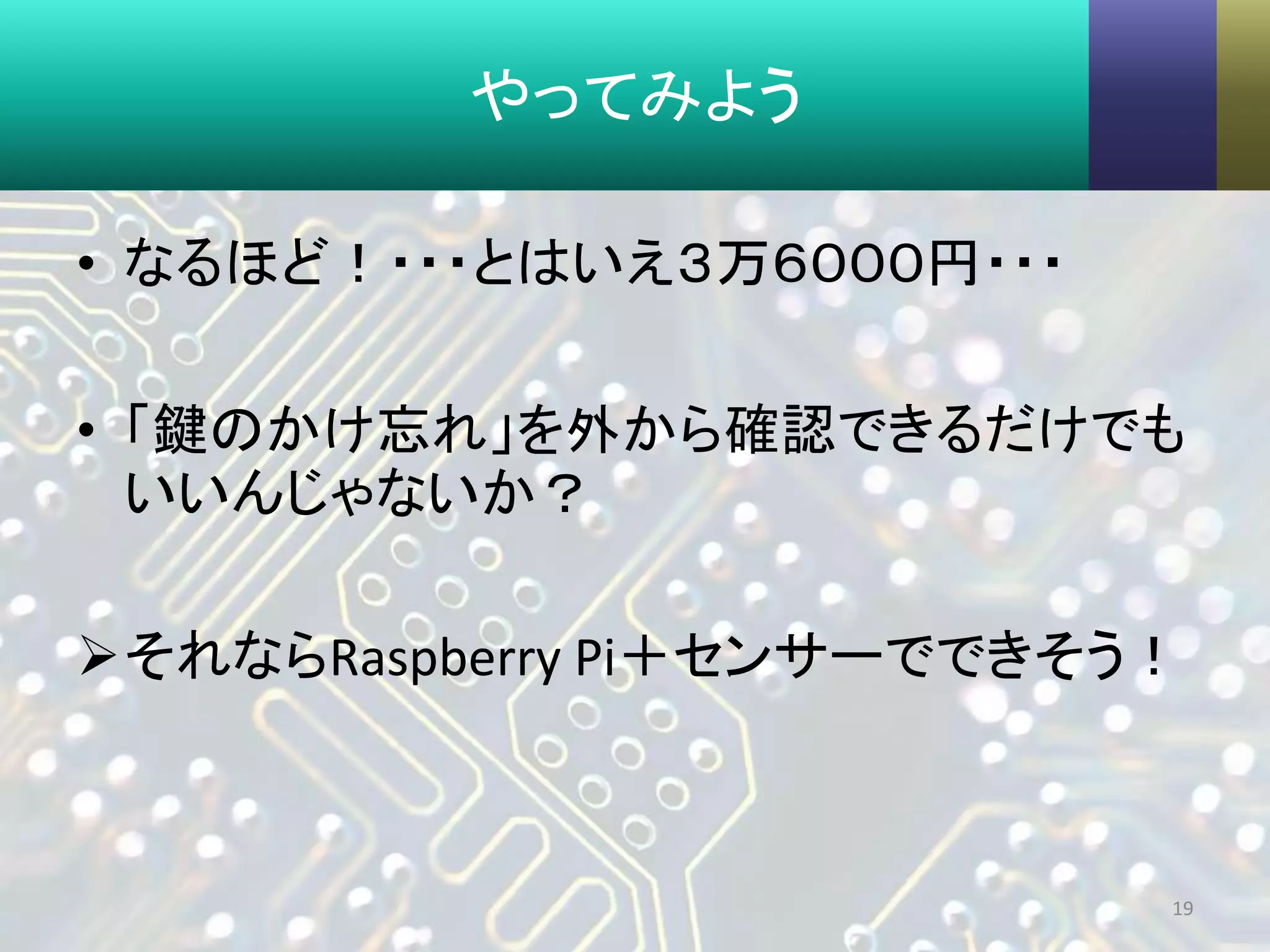

- 19.
- 20.
- 21.

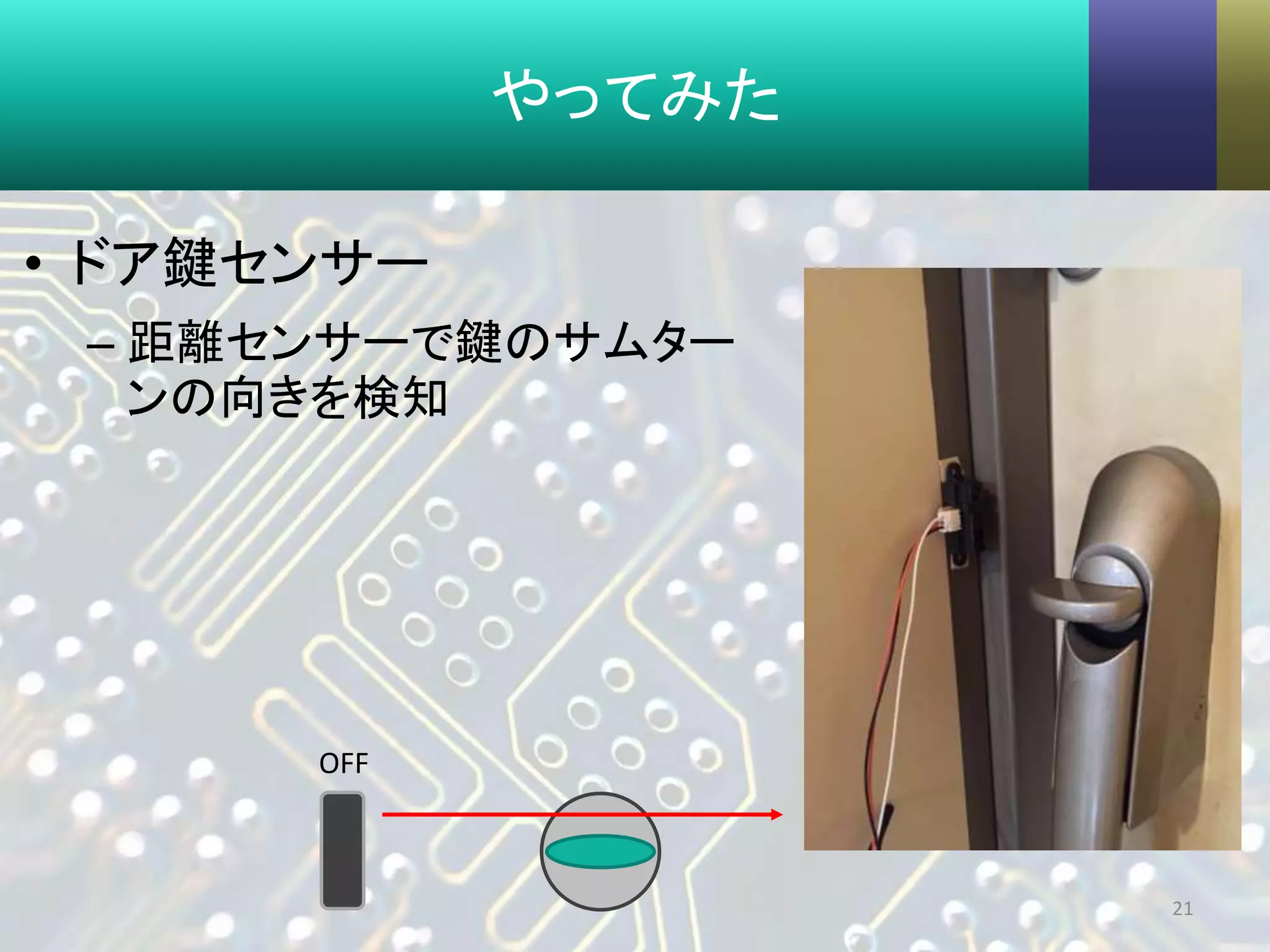

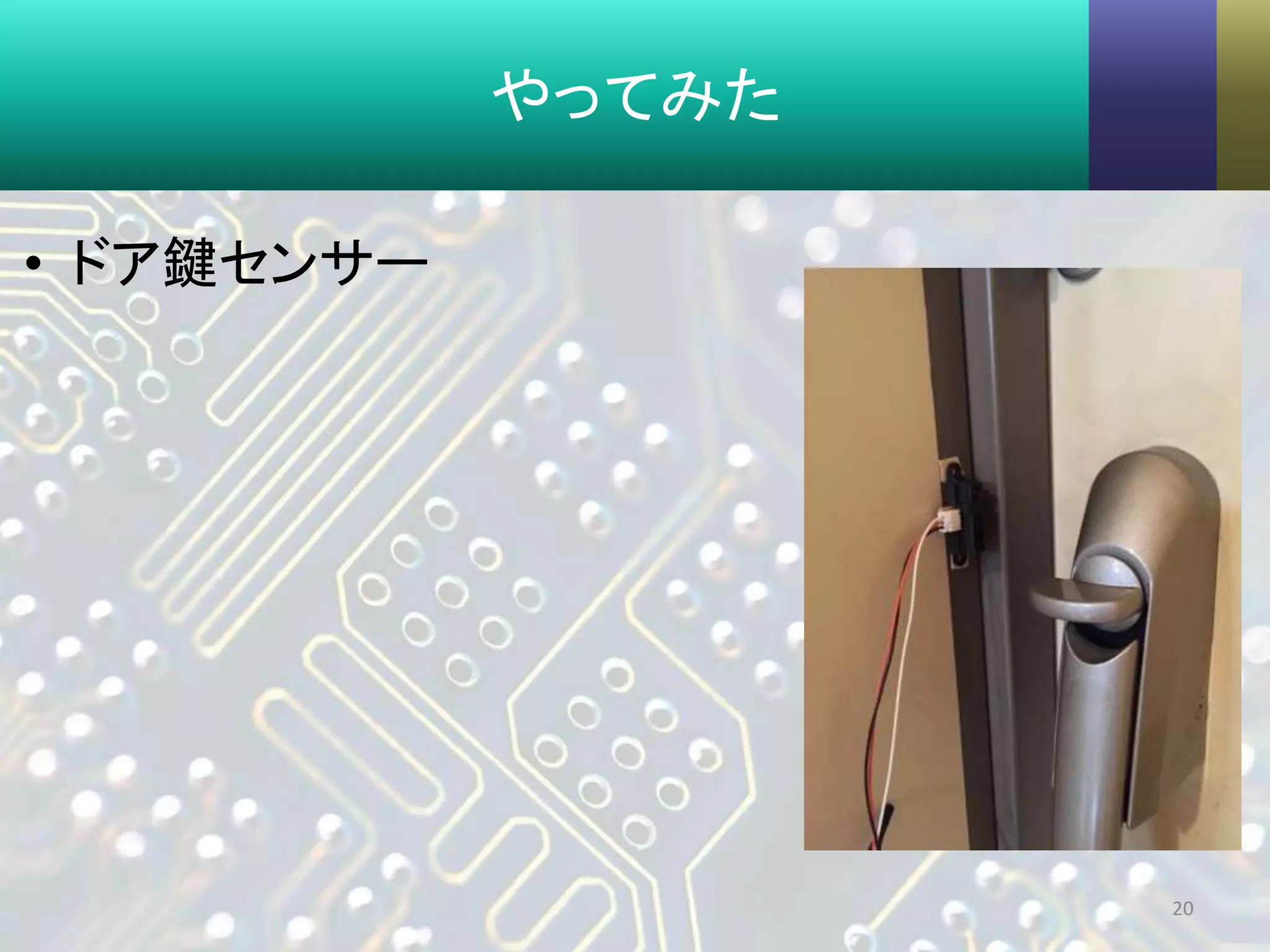

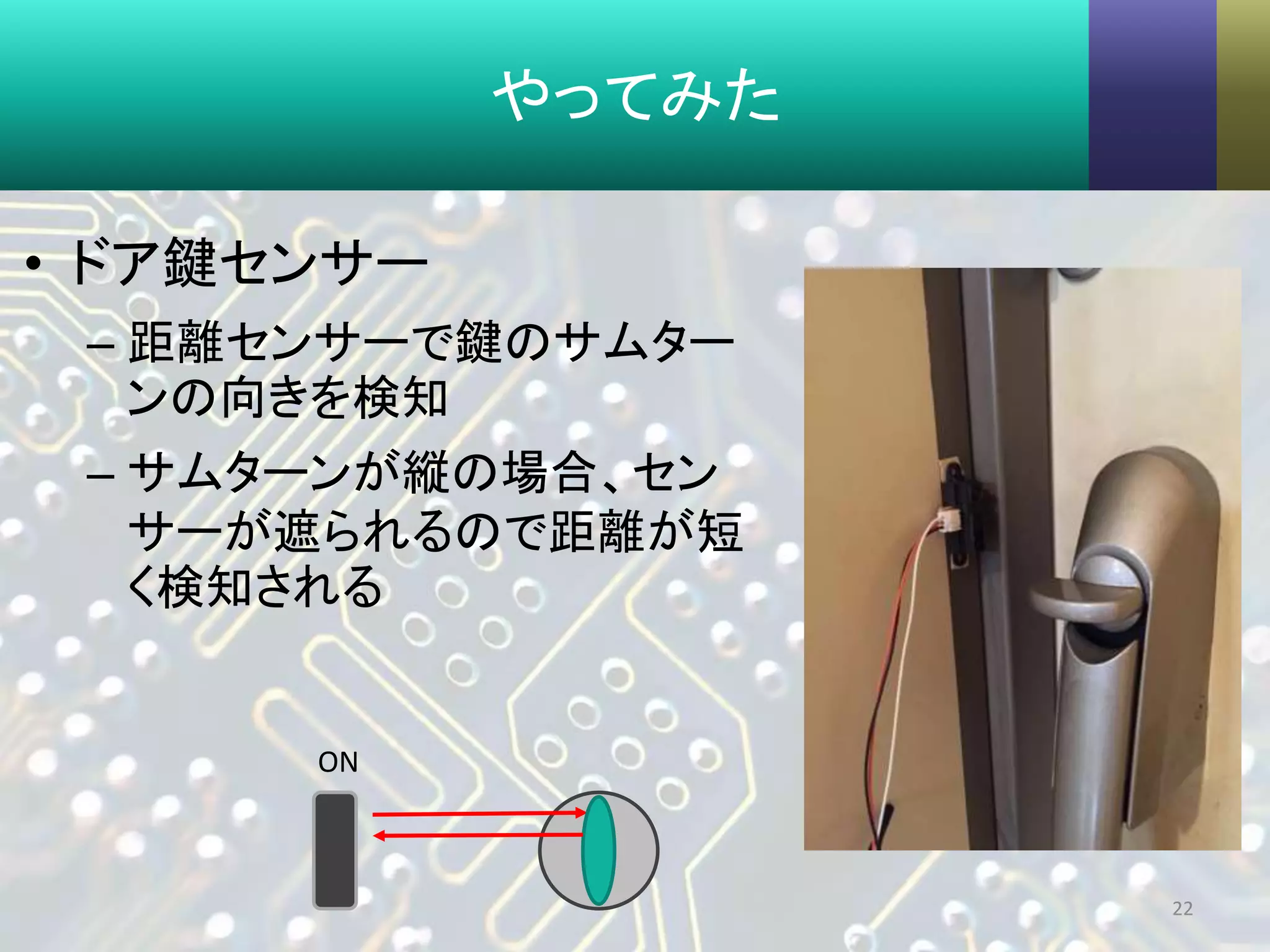

- 22. やってみた • ドア鍵センサー – 距離センサーで鍵のサムター ンの向きを検知 –サムターンが縦の場合、セン サーが遮られるので距離が短 く検知される 22 ON

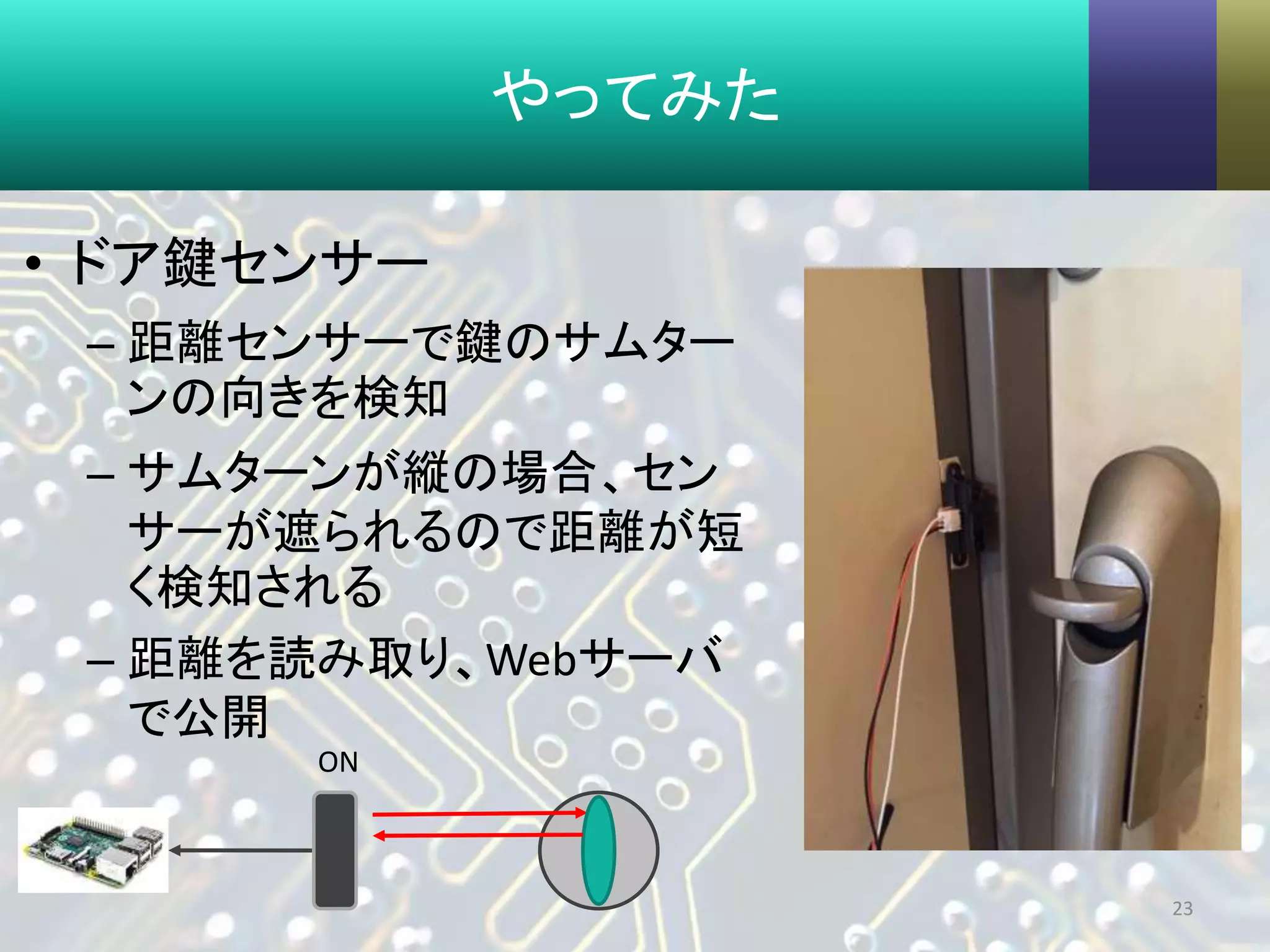

- 23. やってみた • ドア鍵センサー – 距離センサーで鍵のサムター ンの向きを検知 –サムターンが縦の場合、セン サーが遮られるので距離が短 く検知される – 距離を読み取り、Webサーバ で公開 23 ON
- 24.
- 25. 課題 • Raspberry Piとセンサーを玄関近くに設置しな いといけない –電源 – LAN 25

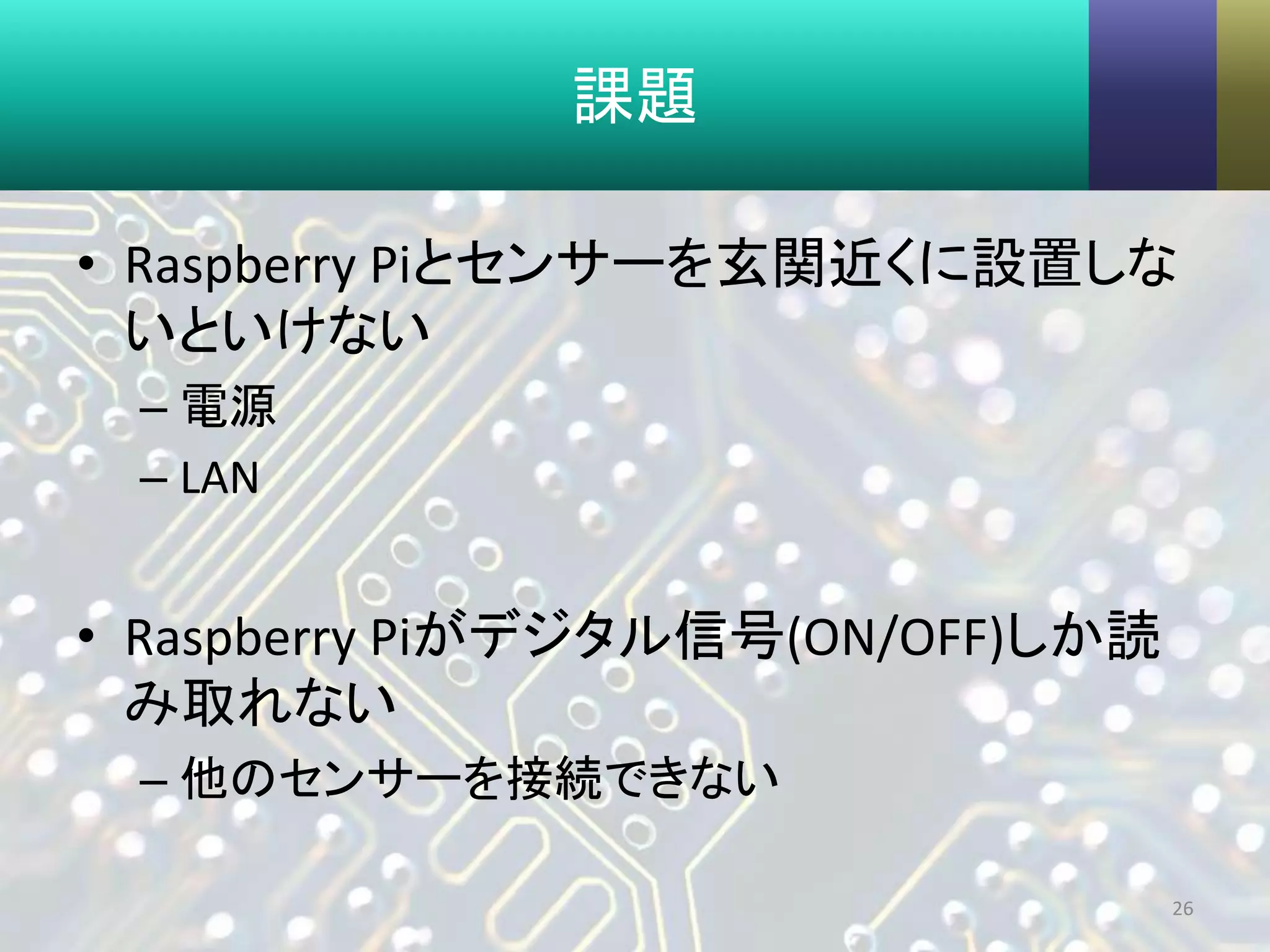

- 26. 課題 • Raspberry Piとセンサーを玄関近くに設置しな いといけない –電源 – LAN • Raspberry Piがデジタル信号(ON/OFF)しか読 み取れない – 他のセンサーを接続できない 26
- 27.

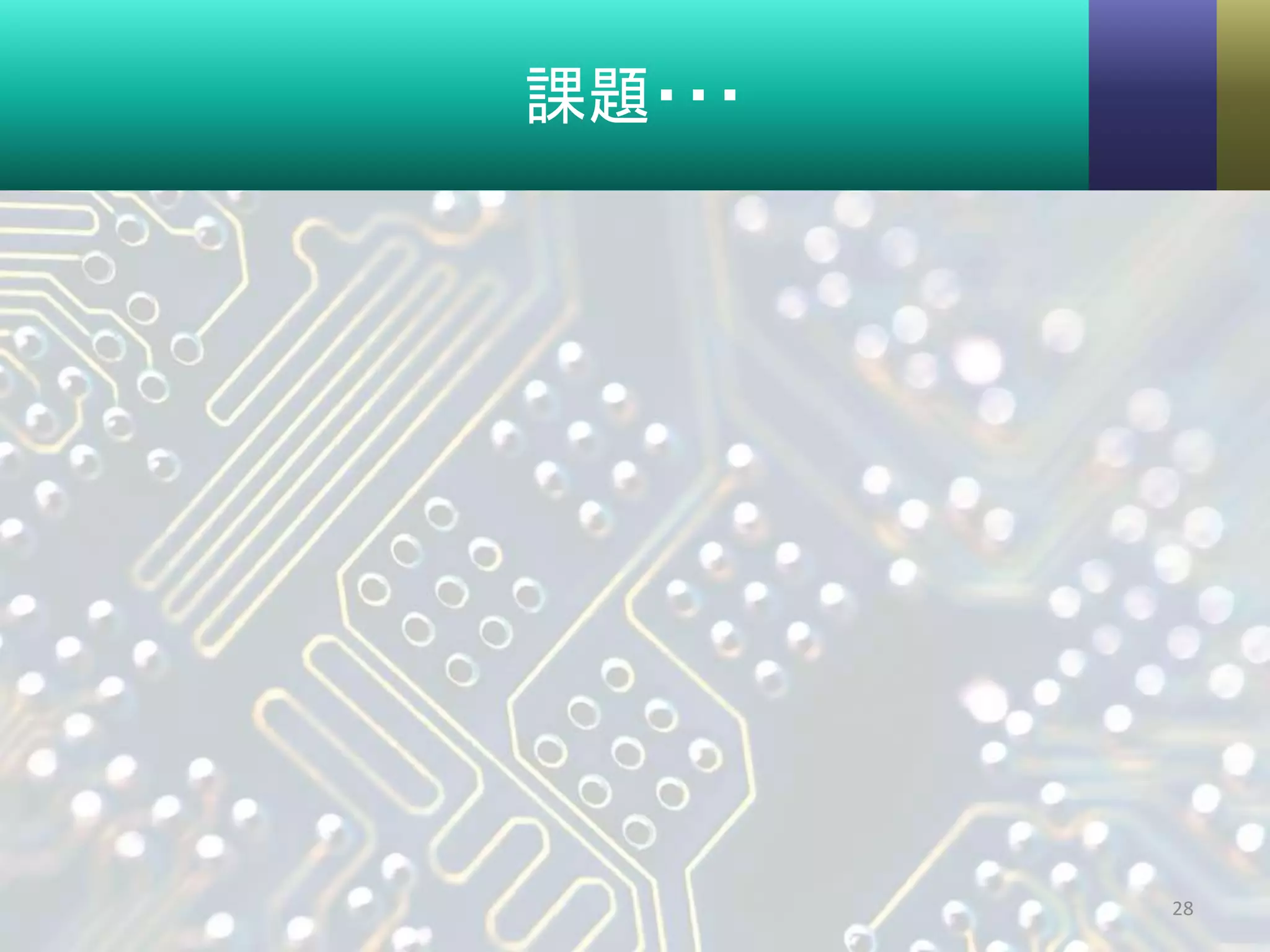

- 28.
- 29.

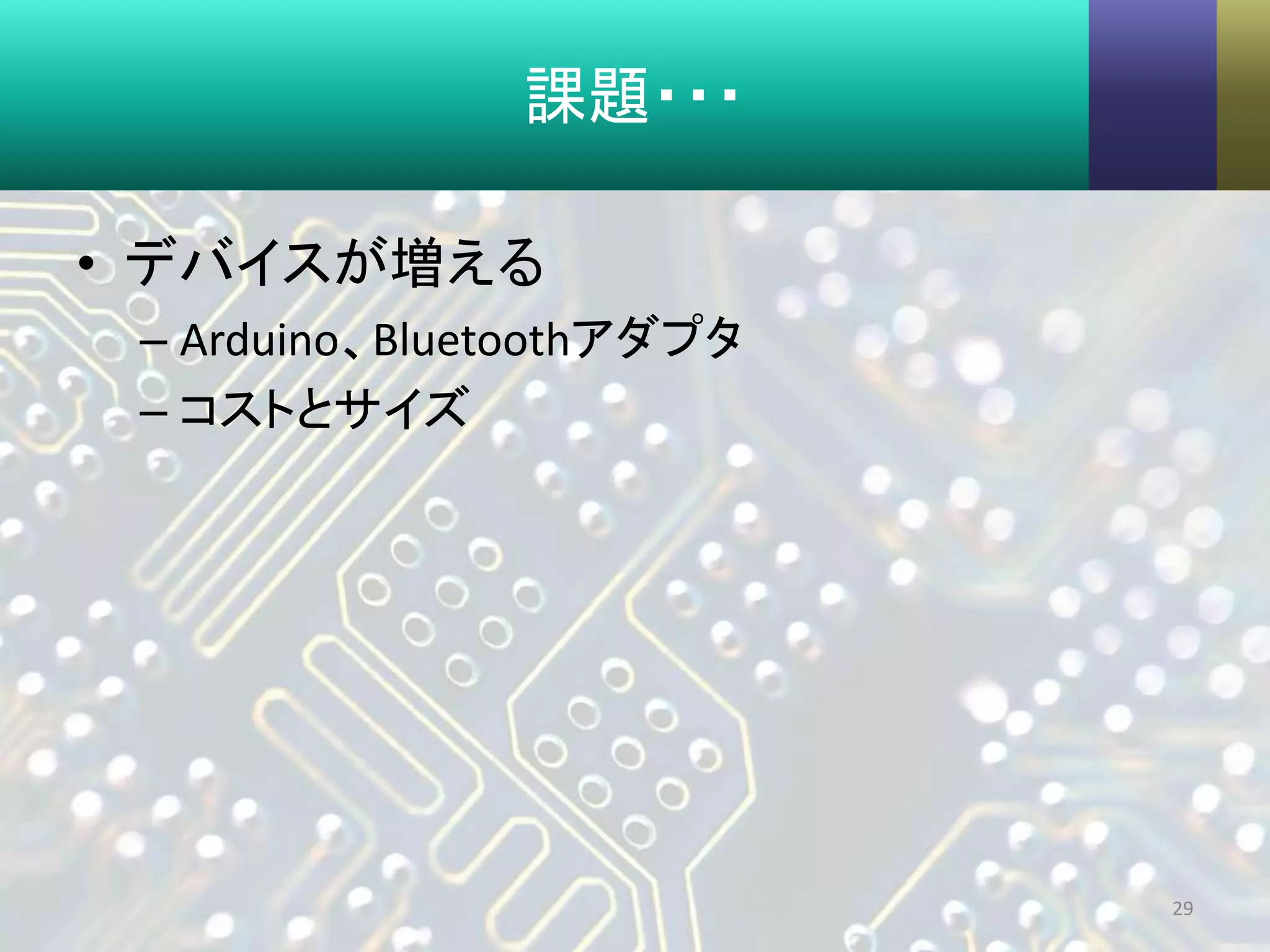

- 30. 課題・・・ • デバイスが増える – Arduino、Bluetoothアダプタ –コストとサイズ • 電池がすぐ切れる – センサーのとArduinoの消費電力 30
- 31.
- 32.

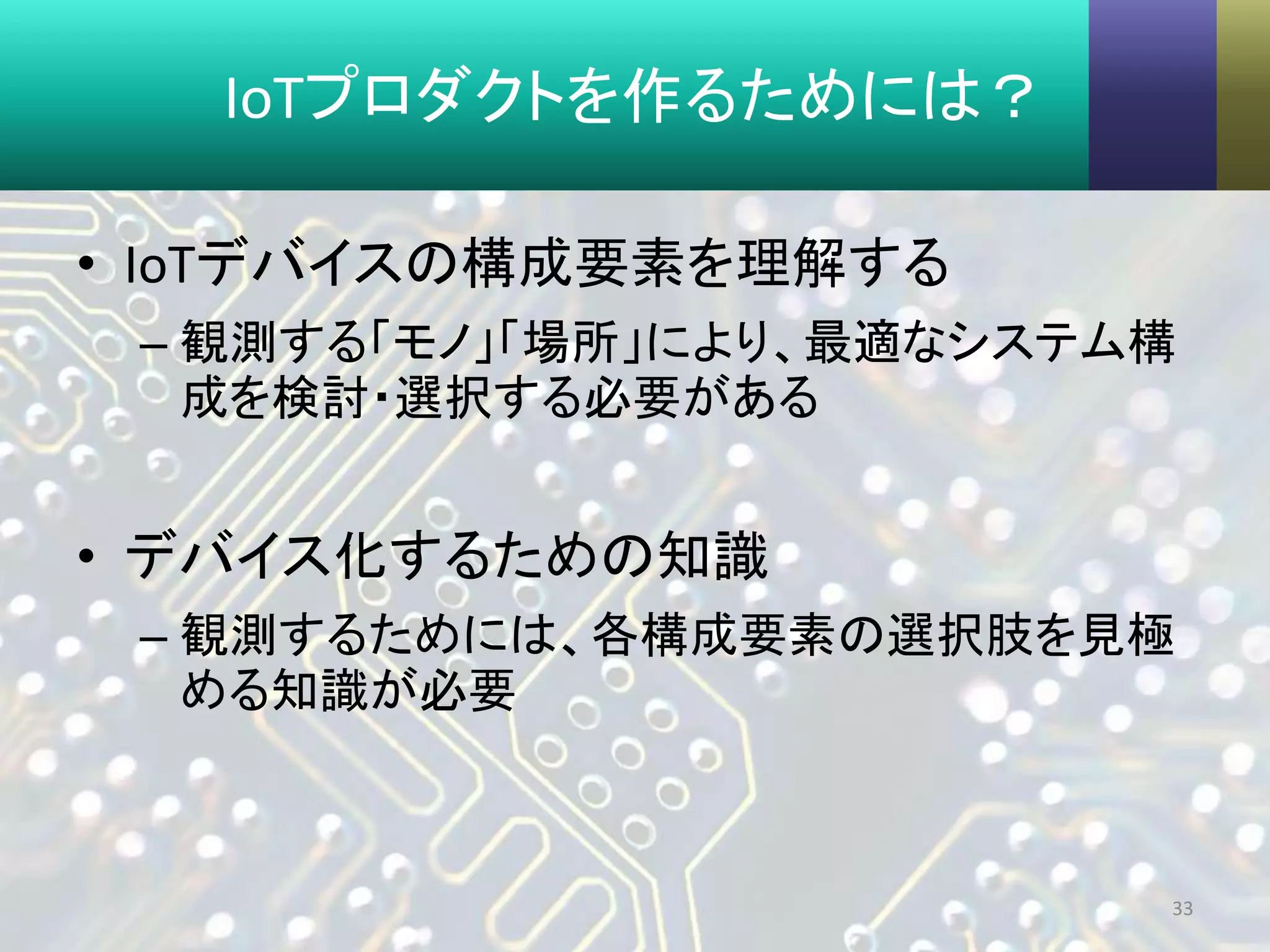

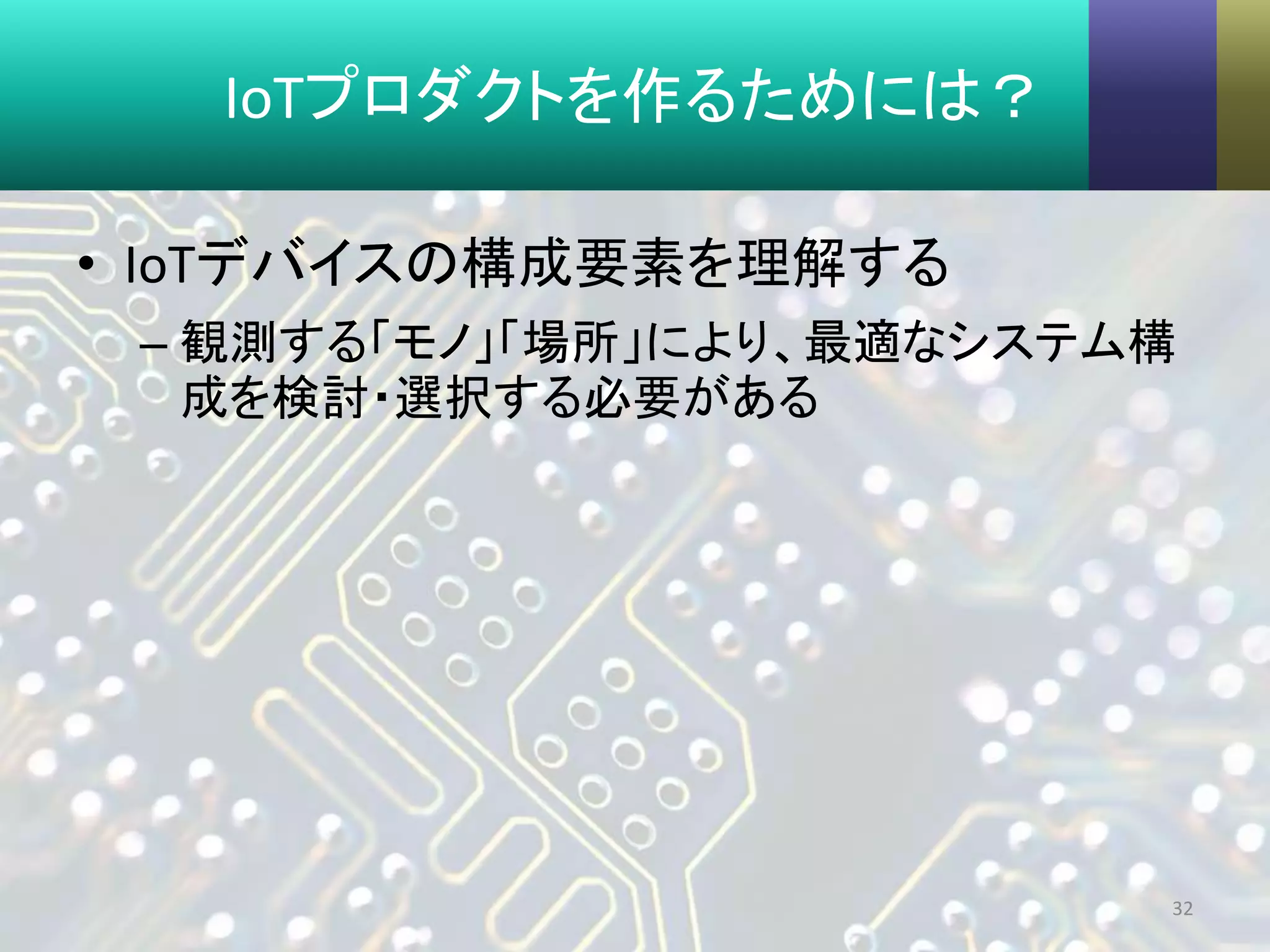

- 33. IoTプロダクトを作るためには？ • IoTデバイスの構成要素を理解する – 観測する「モノ」「場所」により、最適なシステム構 成を検討・選択する必要がある •デバイス化するための知識 – 観測するためには、各構成要素の選択肢を見極 める知識が必要 33

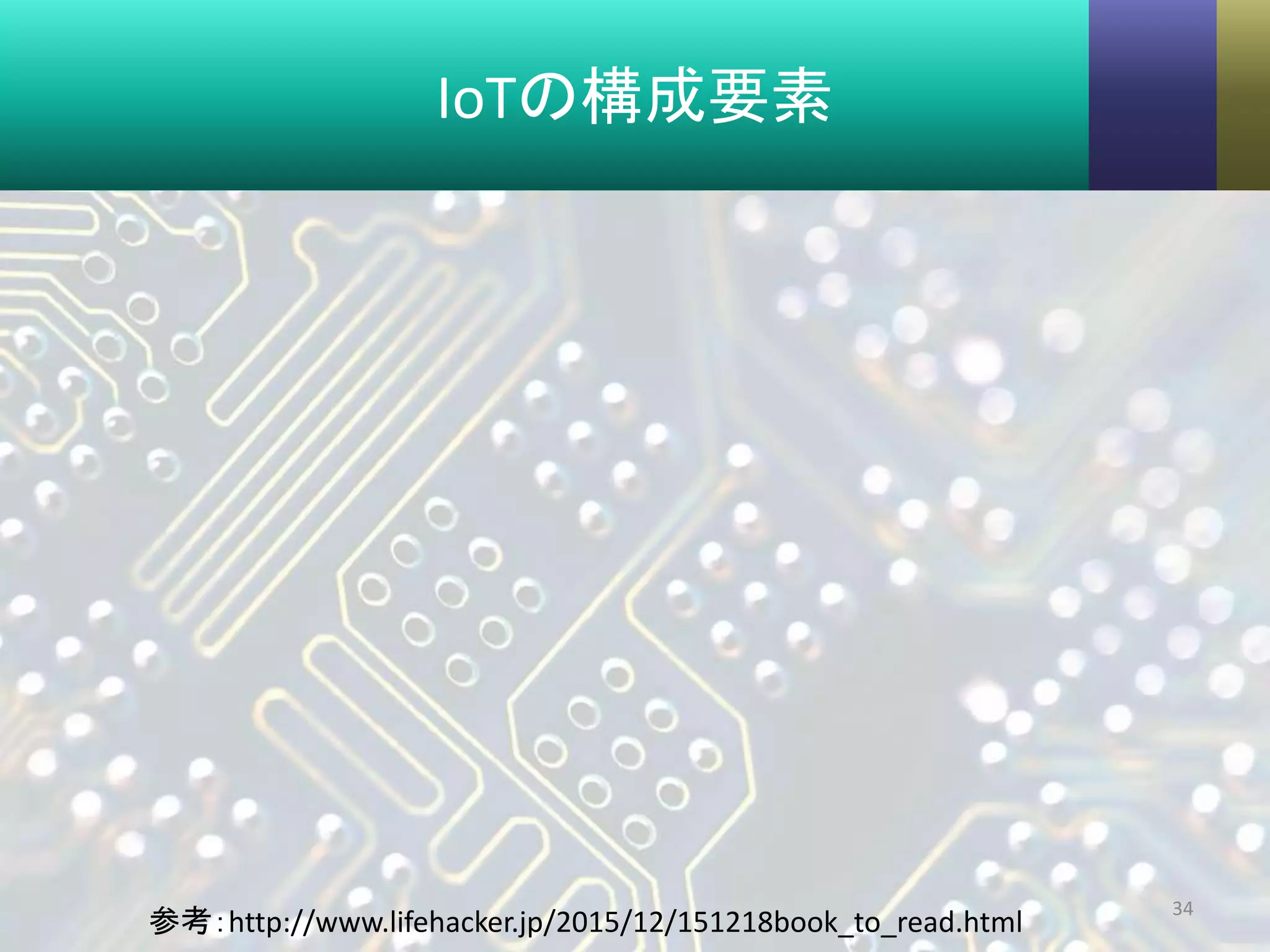

- 34.
- 35.
- 36.
- 37.

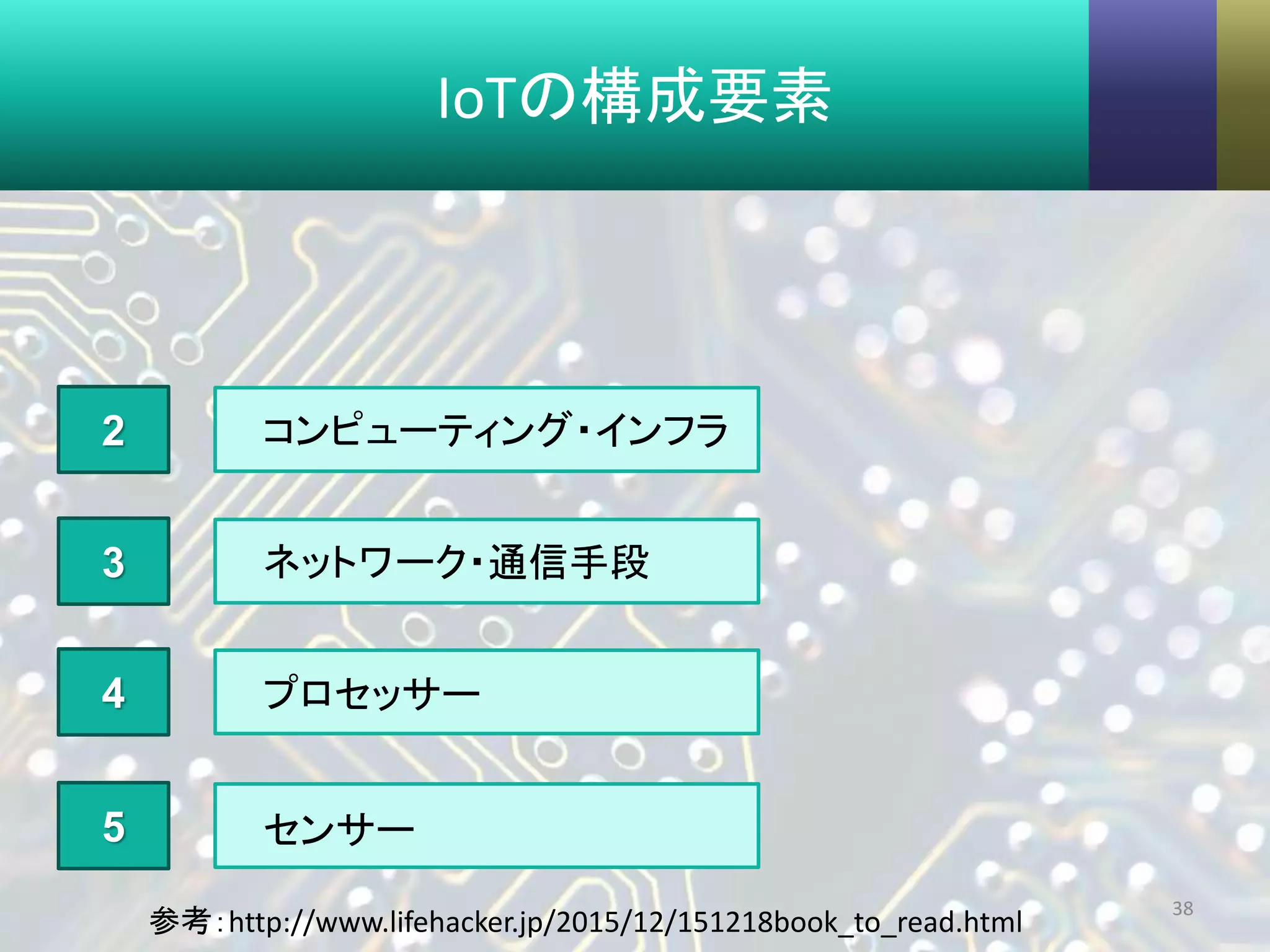

- 38.
- 39.
- 40.
- 41.
- 42.
- 43.

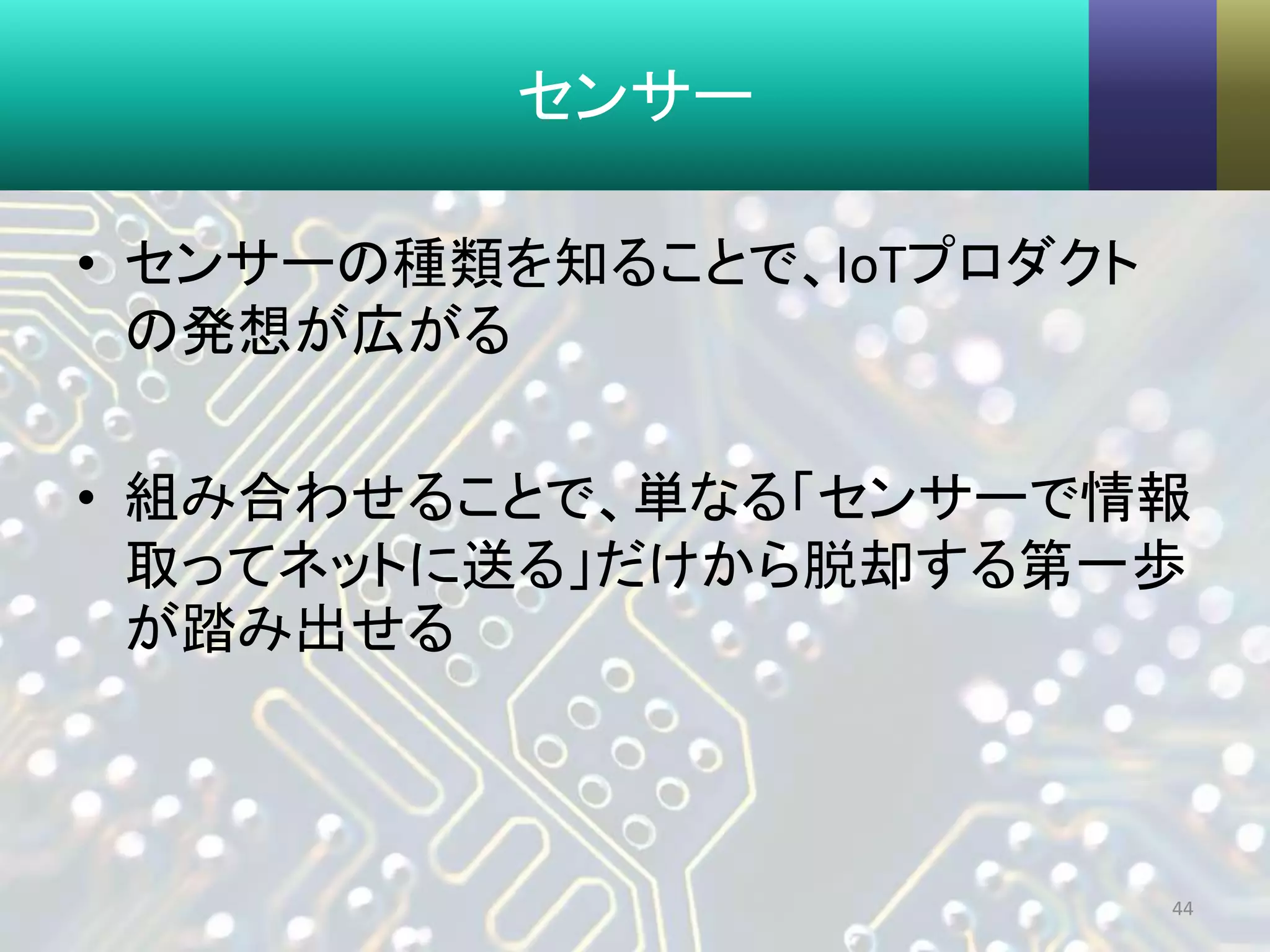

- 44.
- 45.
- 46.
- 47.
- 48.

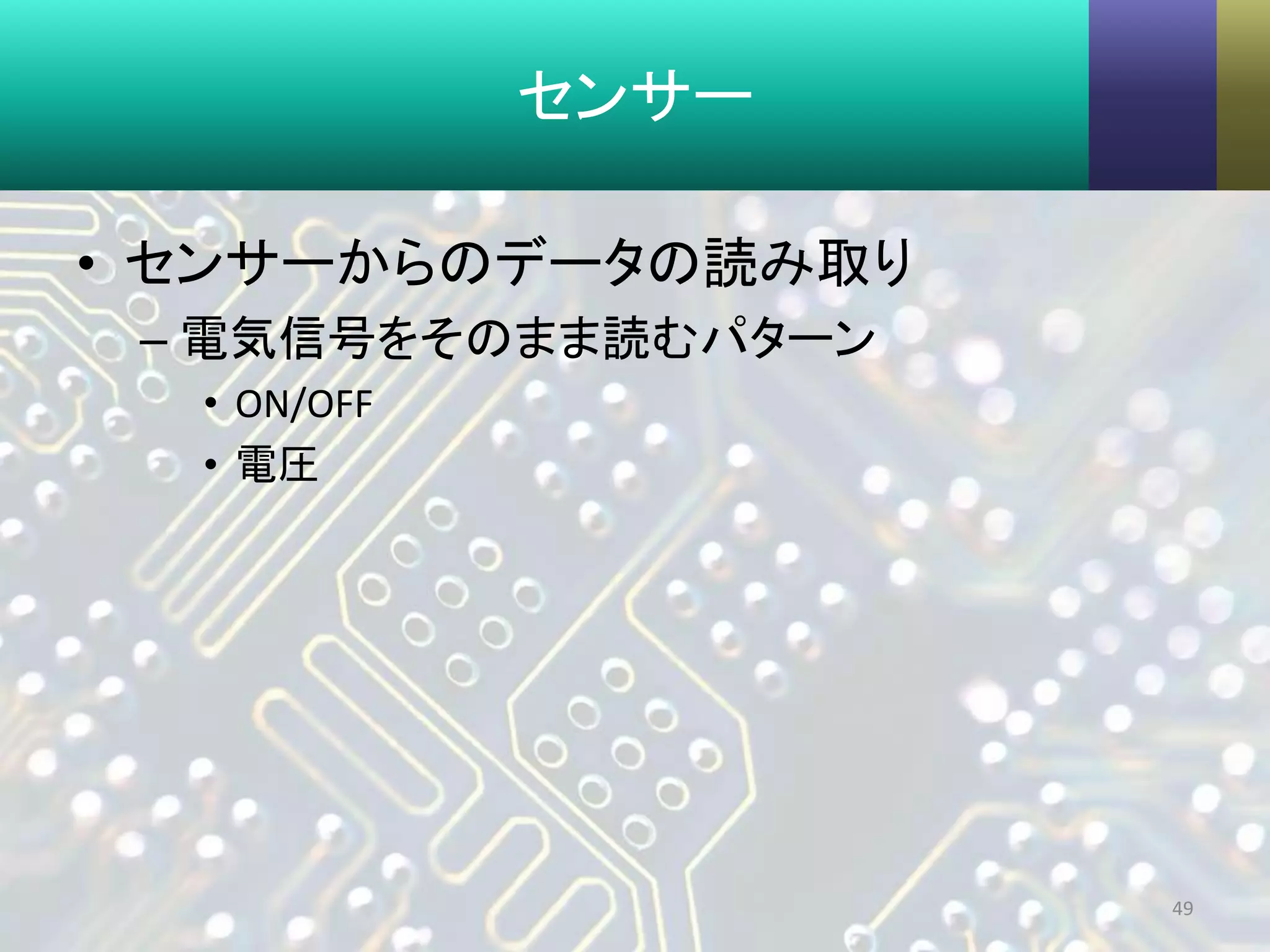

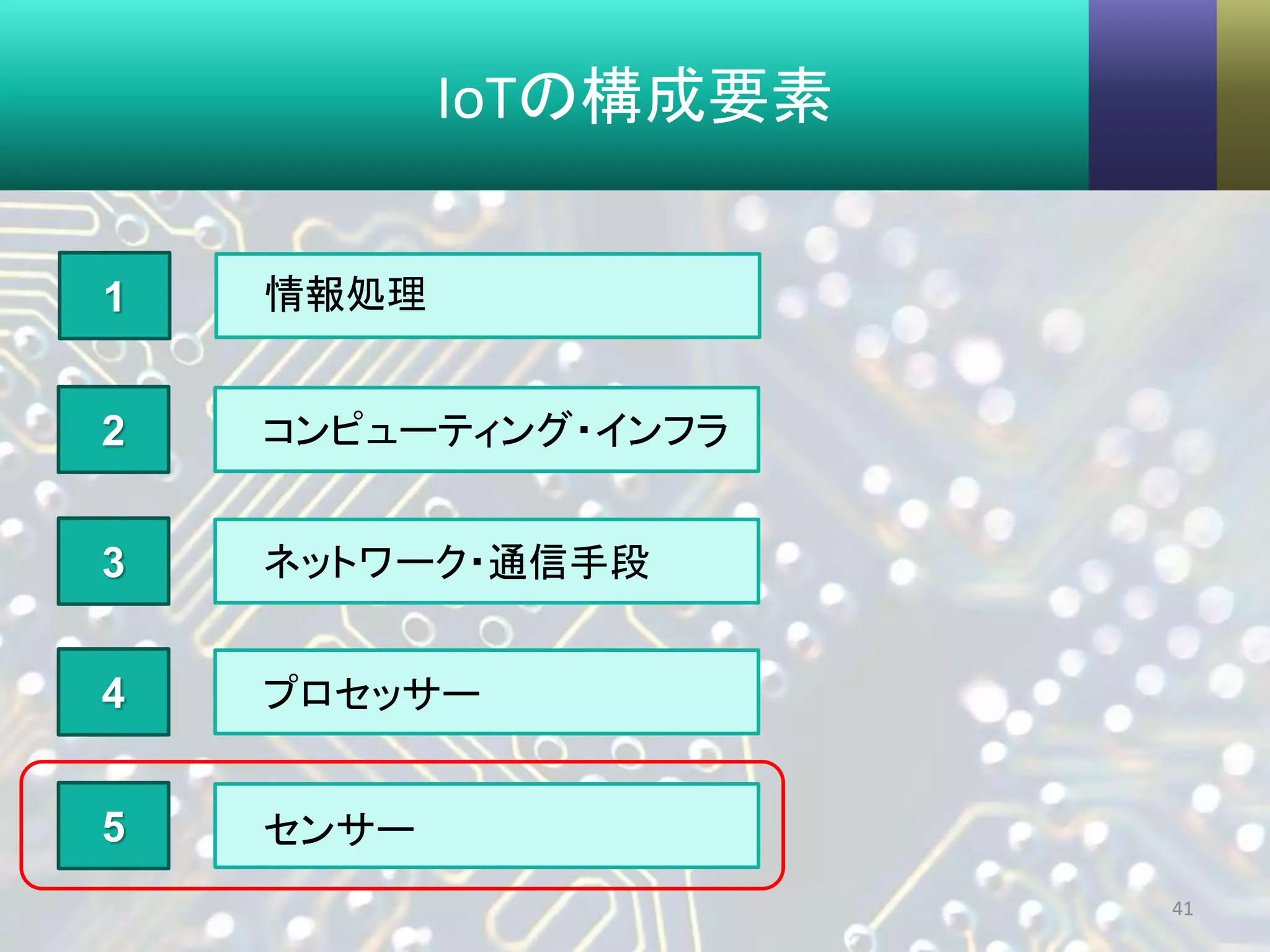

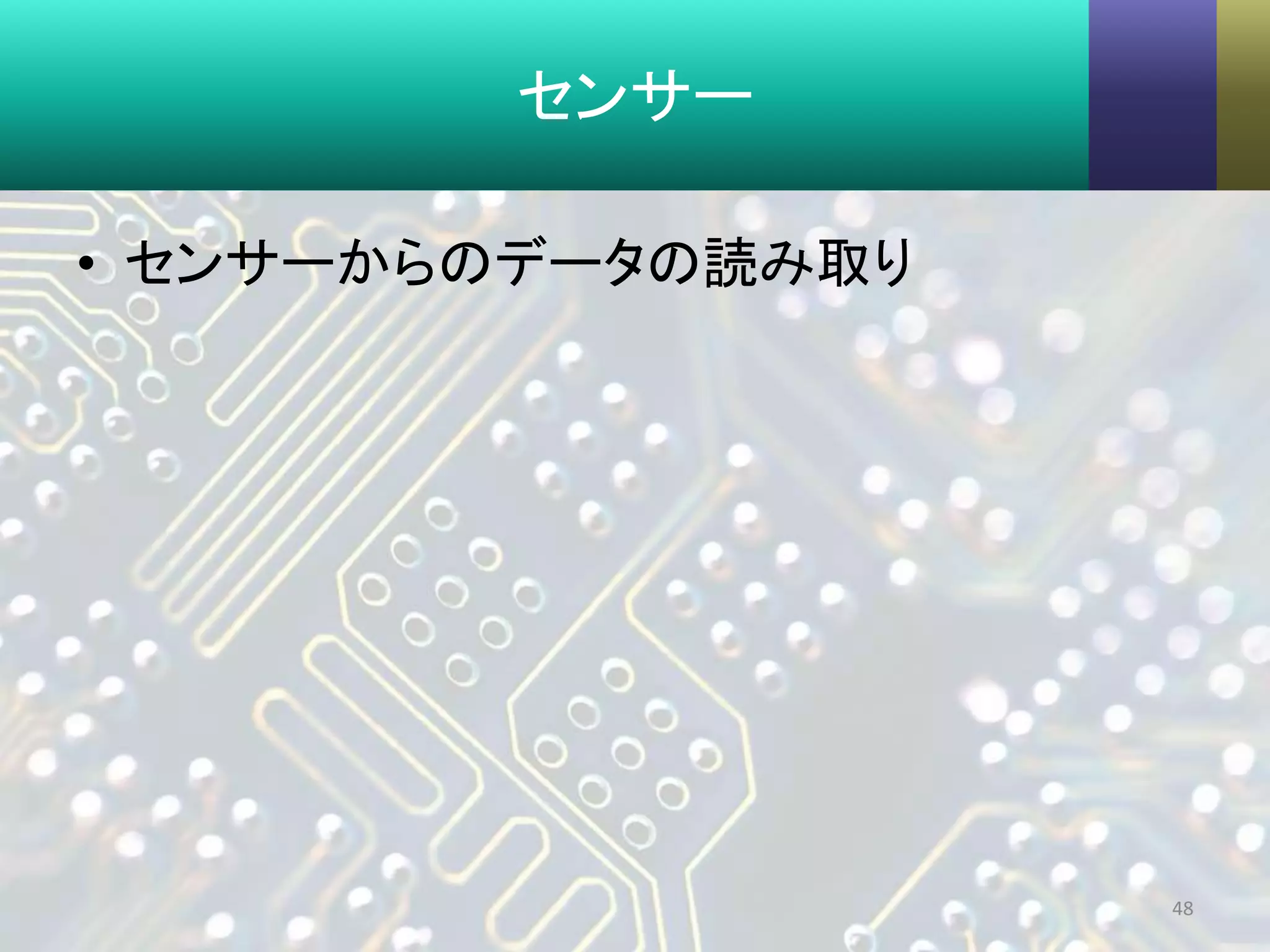

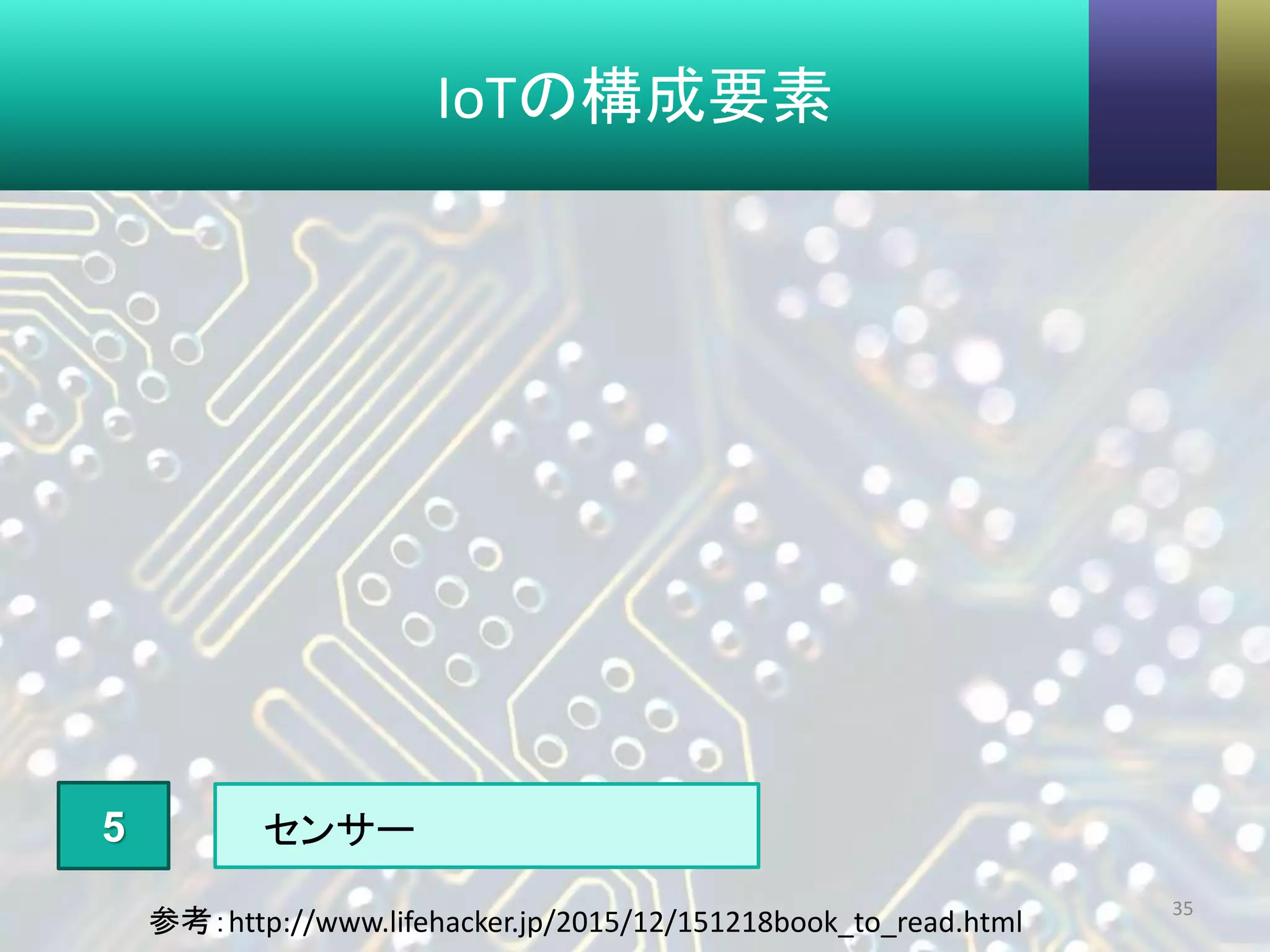

- 49. センサー • センサーからのデータの読み取り – 電気信号をそのまま読むパターン •ON/OFF • 電圧 49

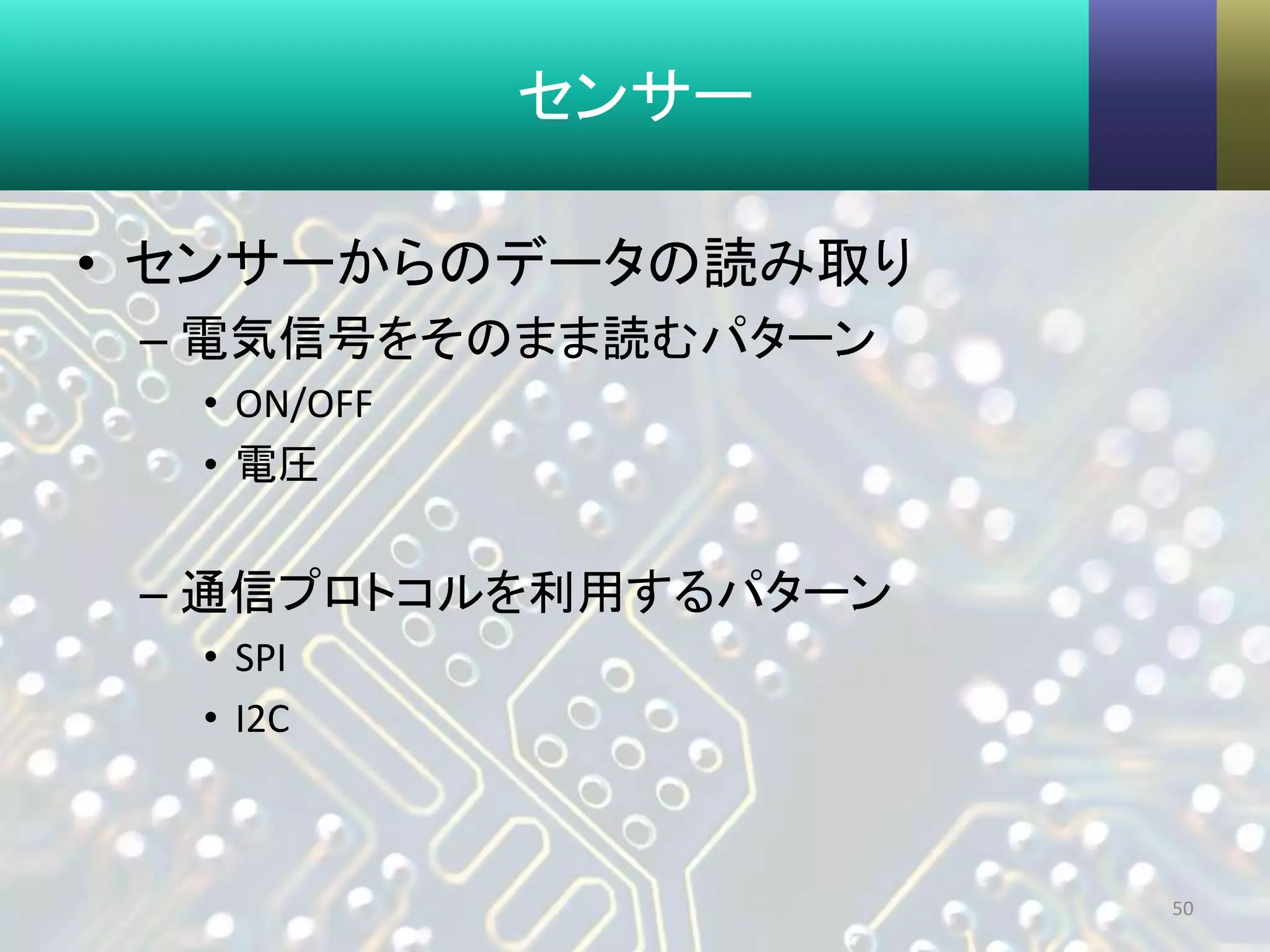

- 50. センサー • センサーからのデータの読み取り – 電気信号をそのまま読むパターン •ON/OFF • 電圧 – 通信プロトコルを利用するパターン • SPI • I2C 50
- 51.
- 52.

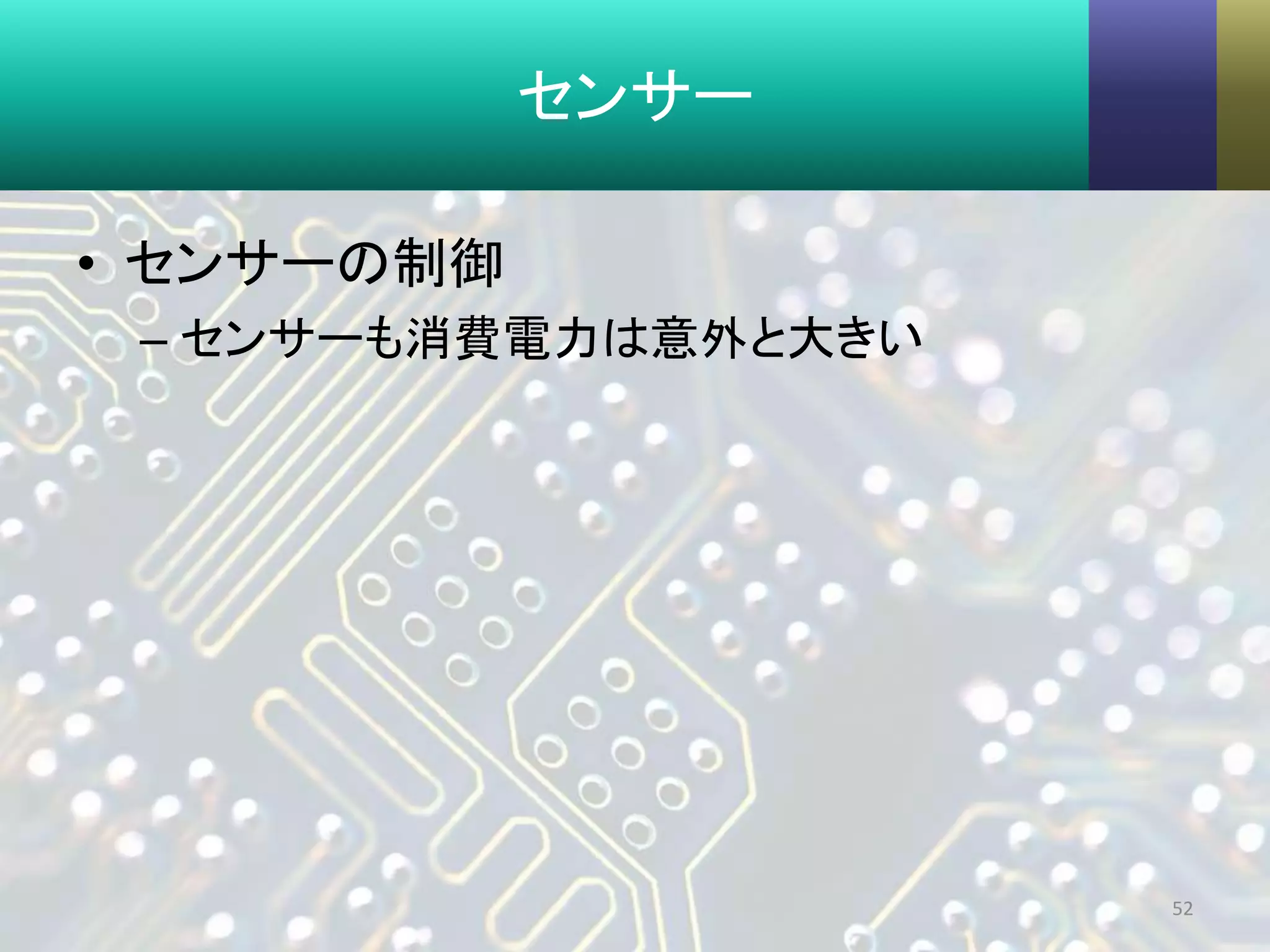

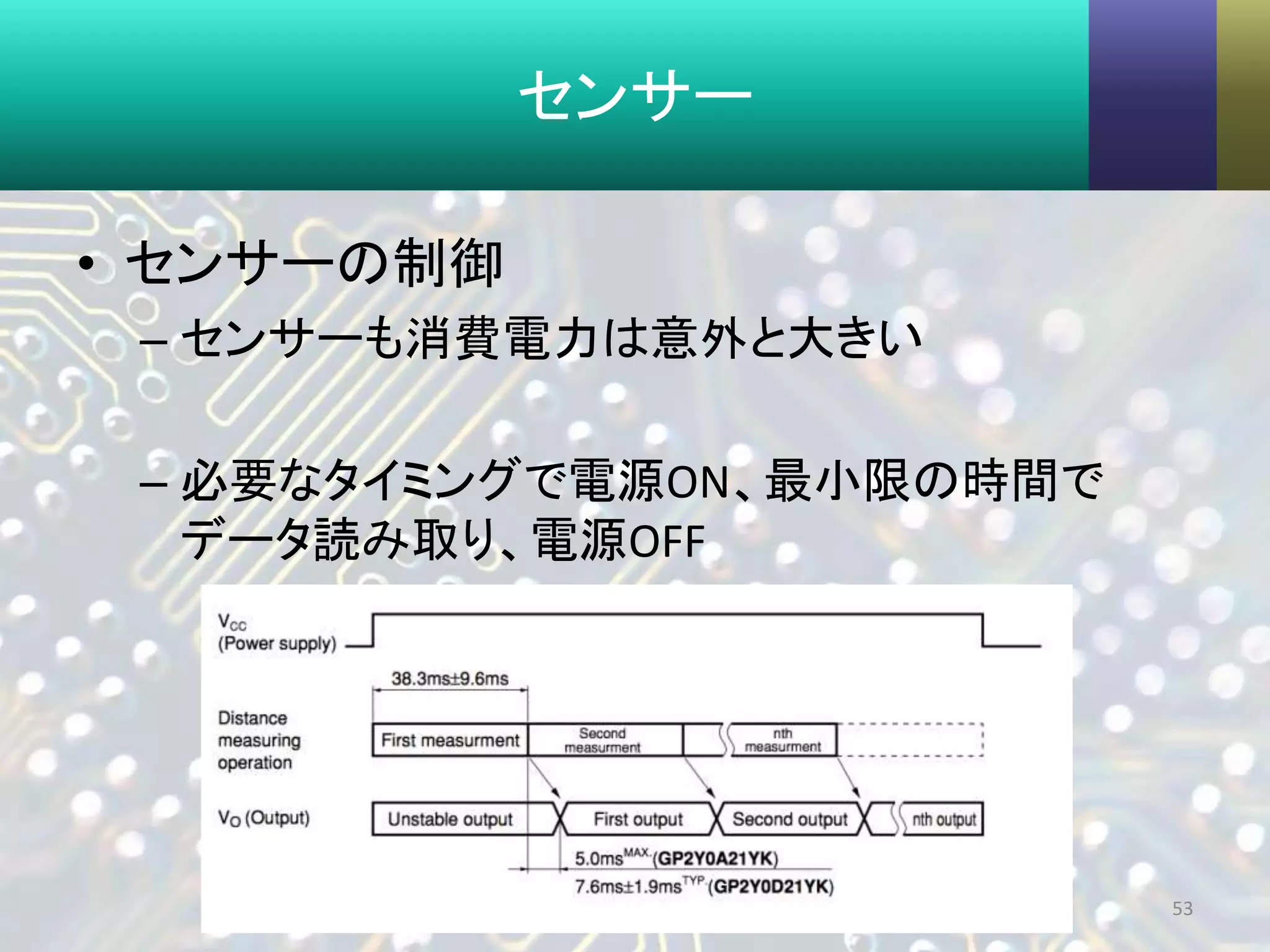

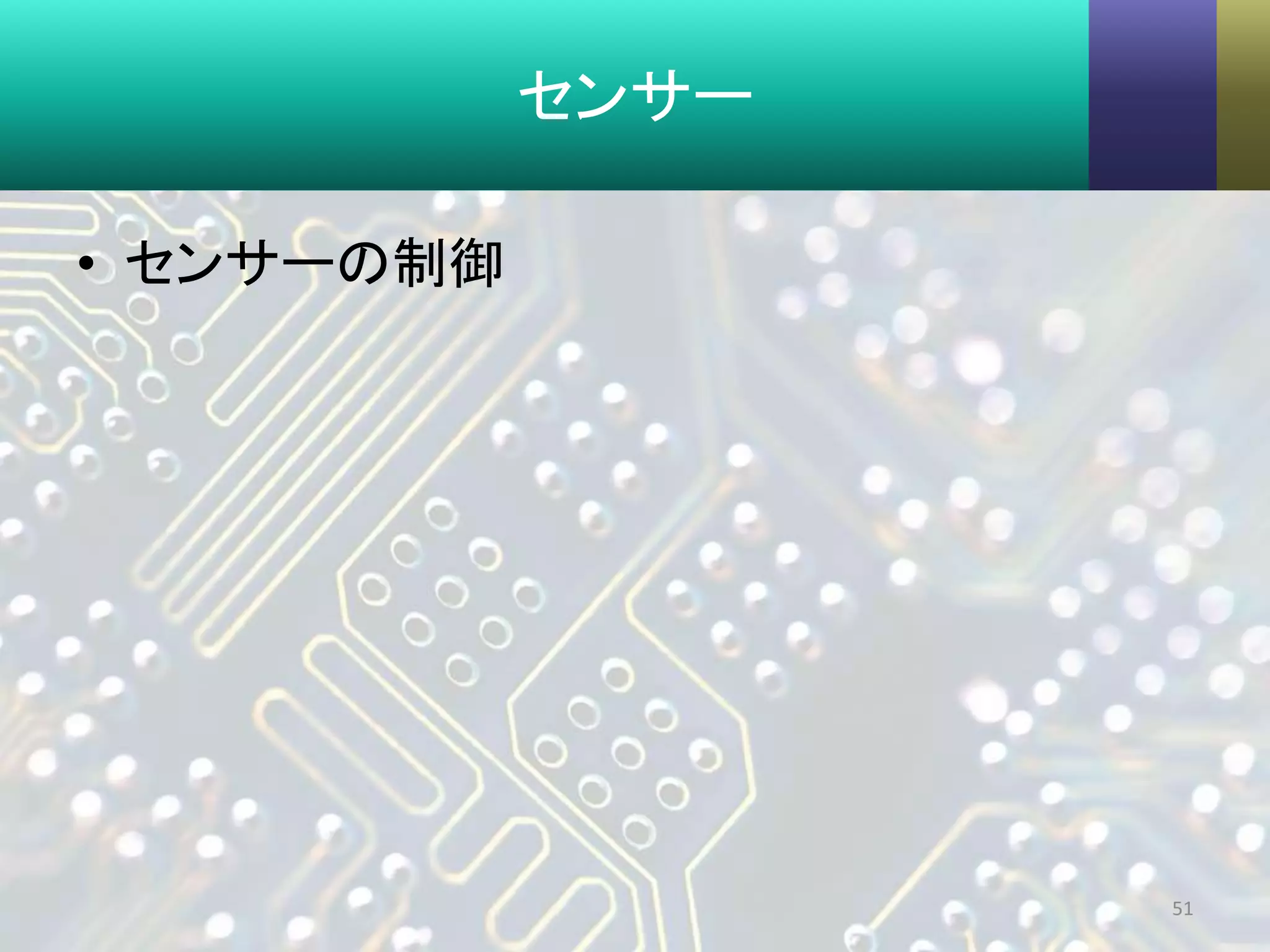

- 53. センサー • センサーの制御 – センサーも消費電力は意外と大きい –必要なタイミングで電源ON、最小限の時間で データ読み取り、電源OFF 53
- 54.

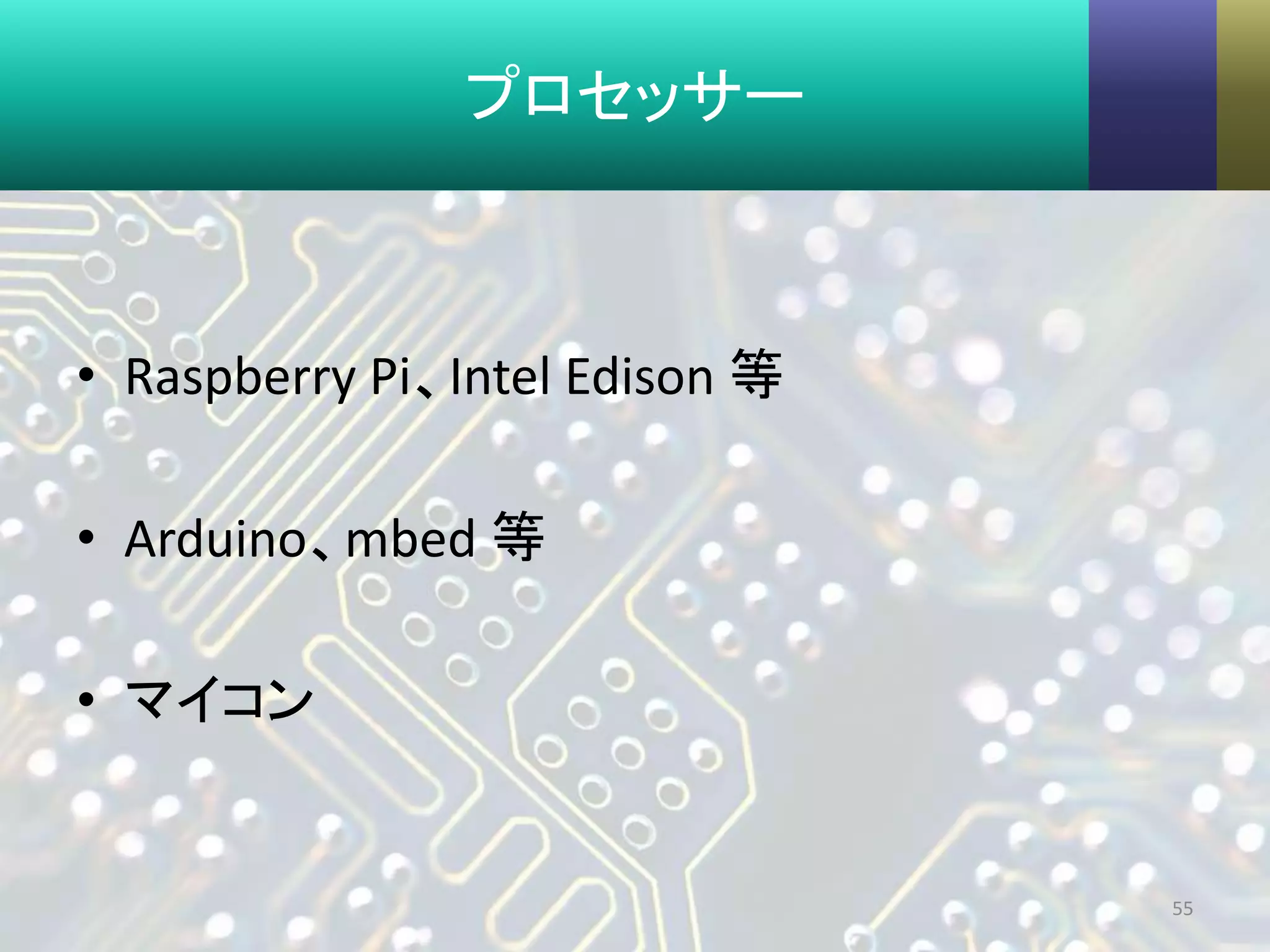

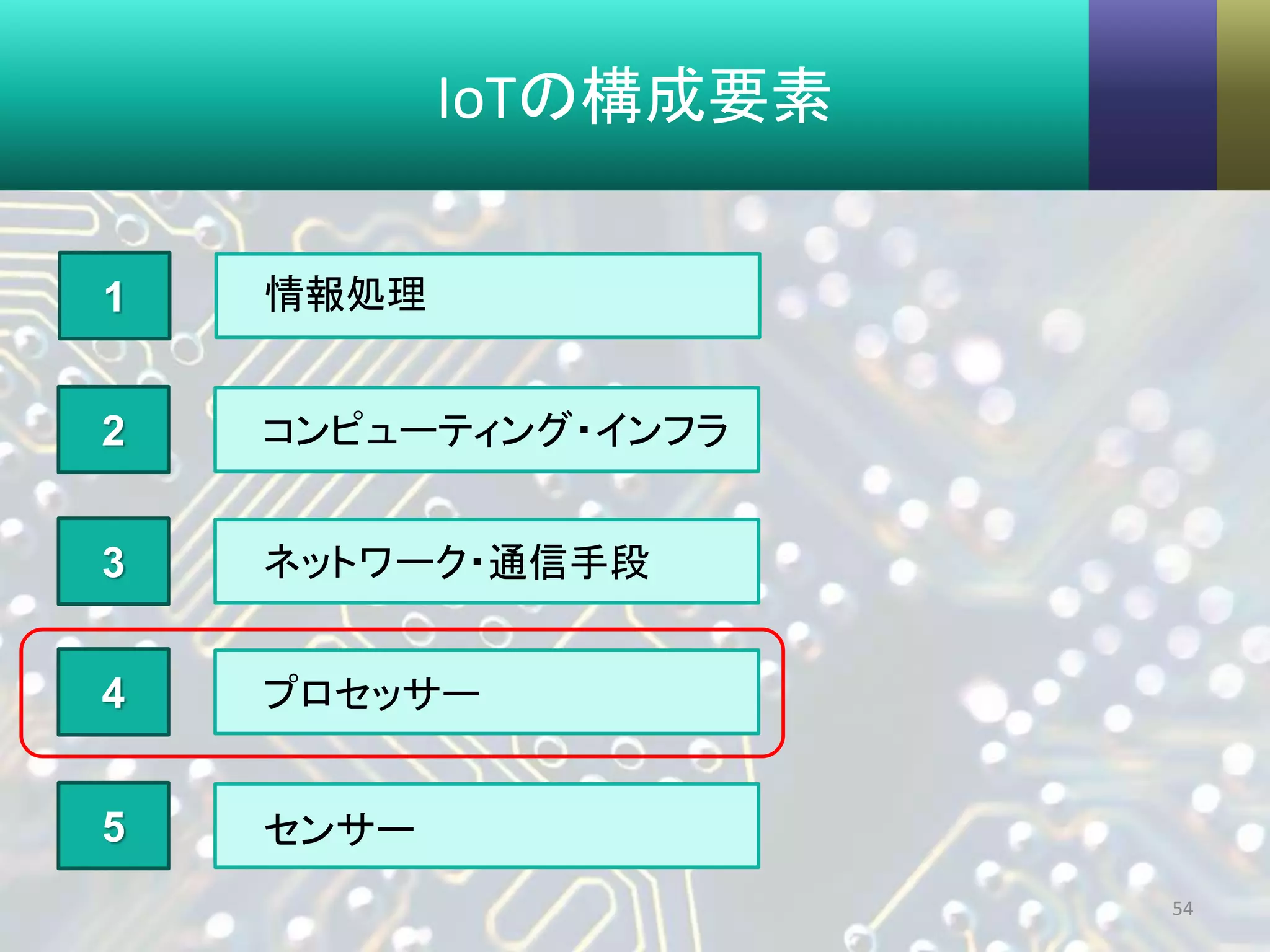

- 55. プロセッサー • Raspberry Pi、IntelEdison 等 • Arduino、mbed 等 • マイコン 55

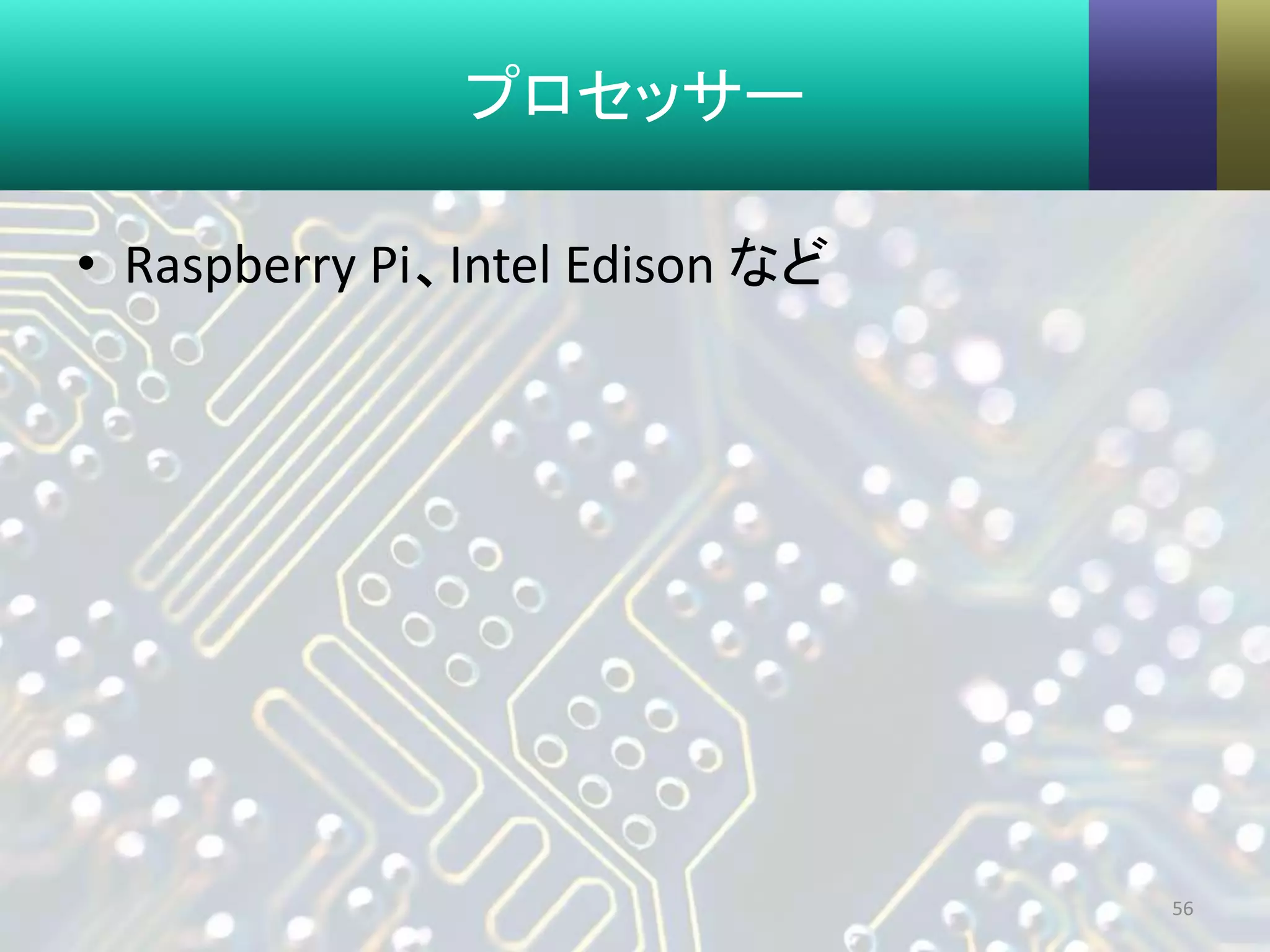

- 56. プロセッサー • Raspberry Pi、IntelEdison など 56

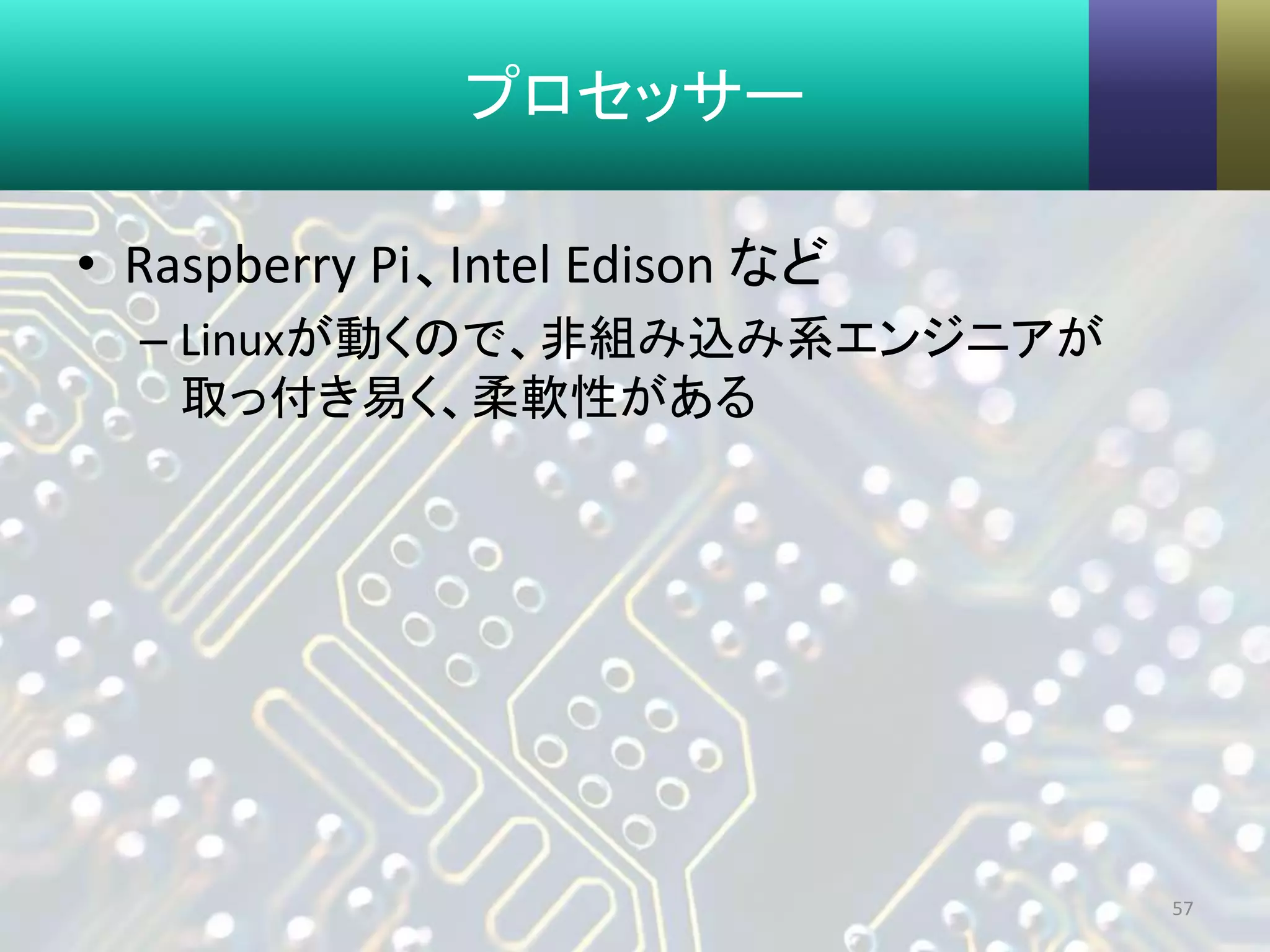

- 57. プロセッサー • Raspberry Pi、IntelEdison など – Linuxが動くので、非組み込み系エンジニアが 取っ付き易く、柔軟性がある 57

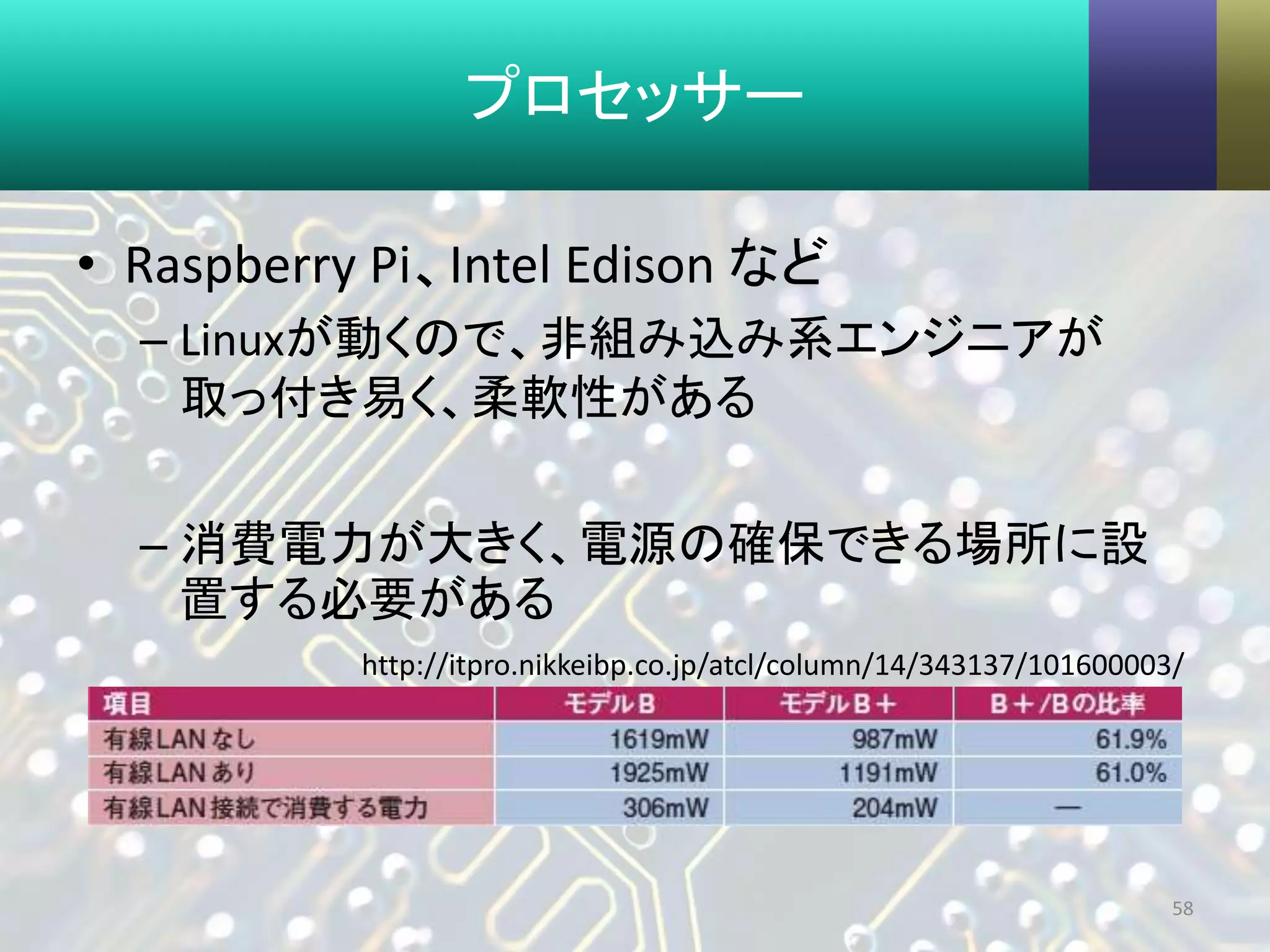

- 58. プロセッサー • Raspberry Pi、IntelEdison など – Linuxが動くので、非組み込み系エンジニアが 取っ付き易く、柔軟性がある – 消費電力が大きく、電源の確保できる場所に設 置する必要がある 58 http://itpro.nikkeibp.co.jp/atcl/column/14/343137/101600003/

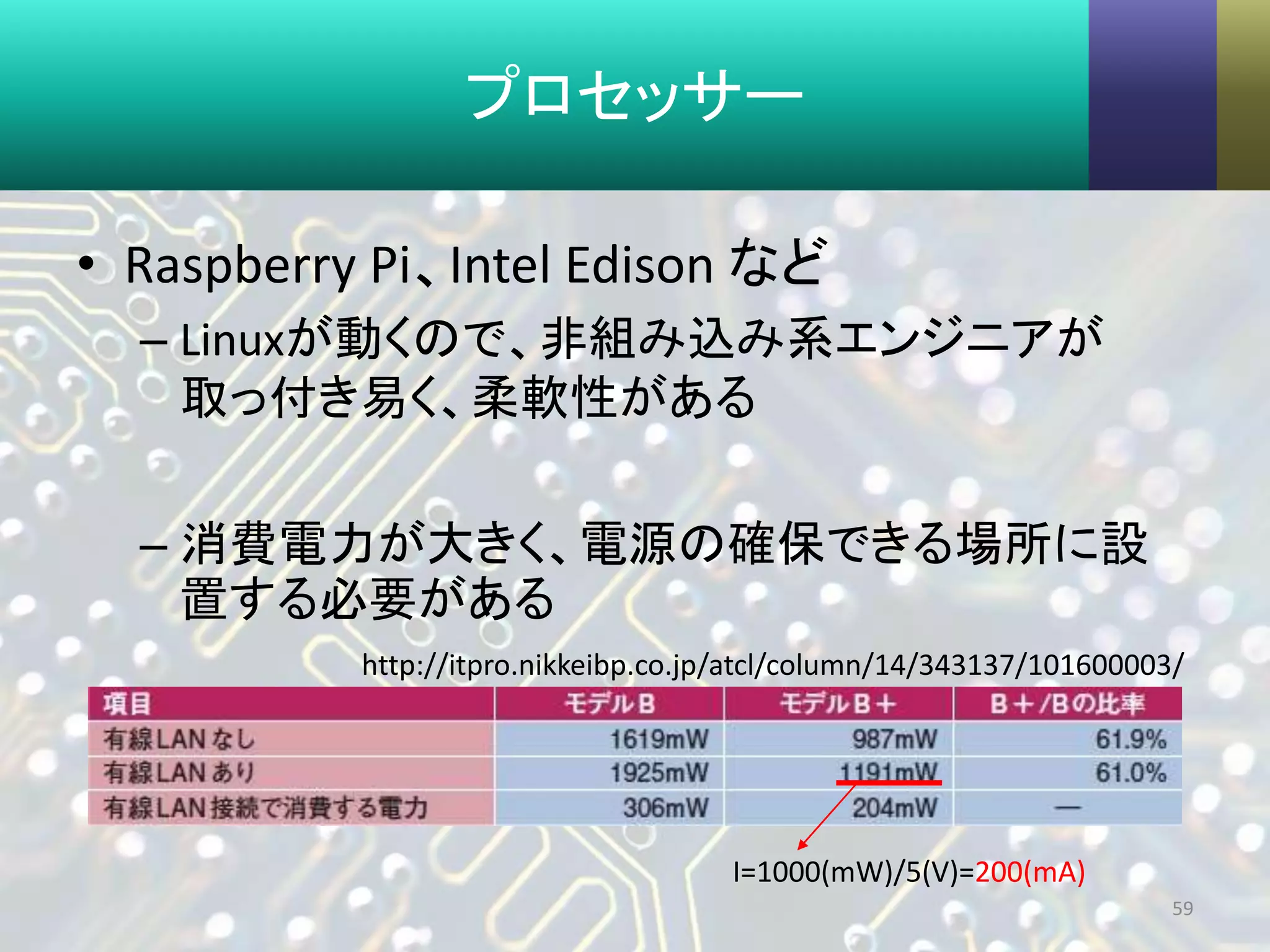

- 59. プロセッサー • Raspberry Pi、IntelEdison など – Linuxが動くので、非組み込み系エンジニアが 取っ付き易く、柔軟性がある – 消費電力が大きく、電源の確保できる場所に設 置する必要がある 59 http://itpro.nikkeibp.co.jp/atcl/column/14/343137/101600003/ I=1000(mW)/5(V)=200(mA)
- 60.

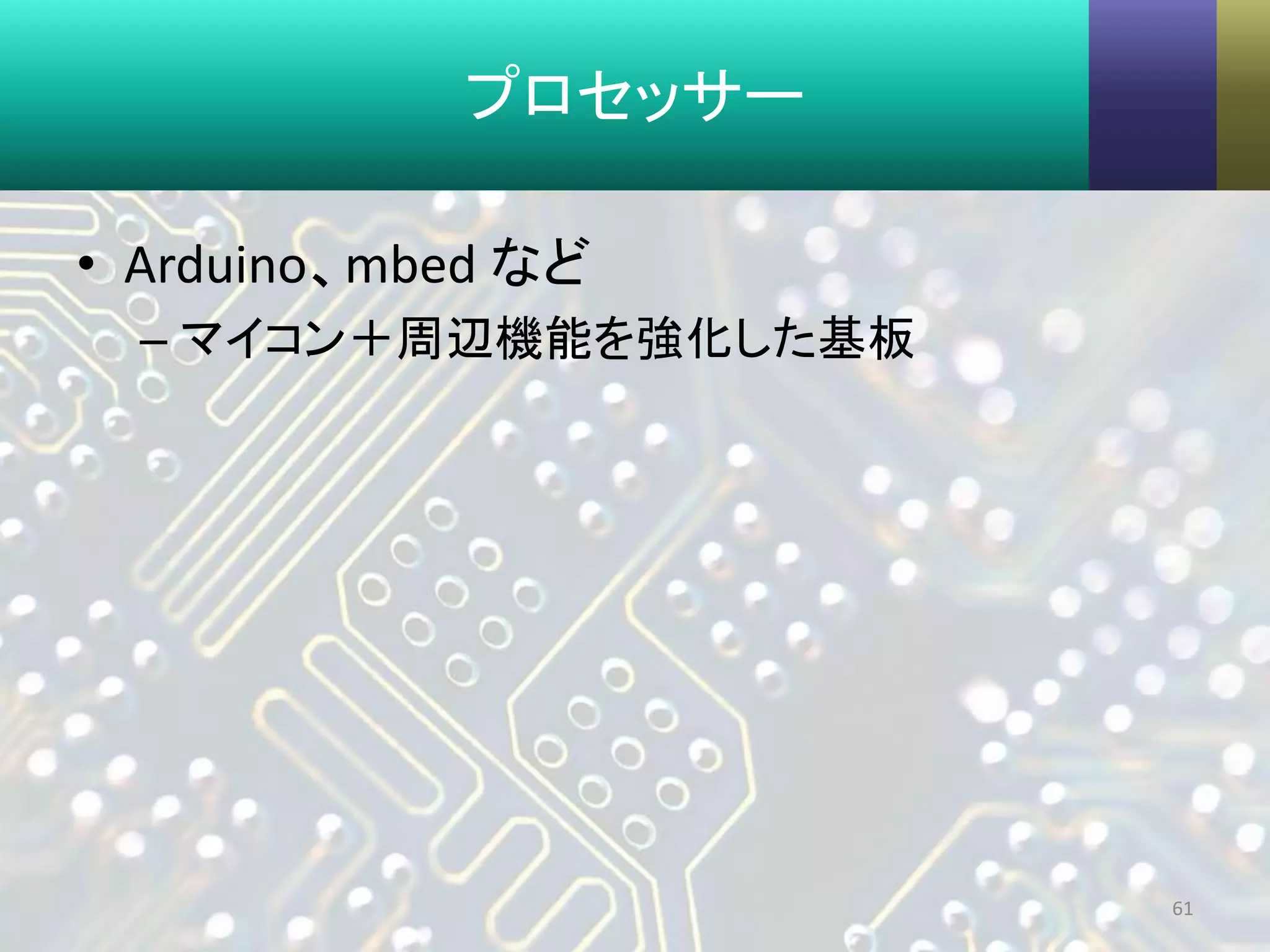

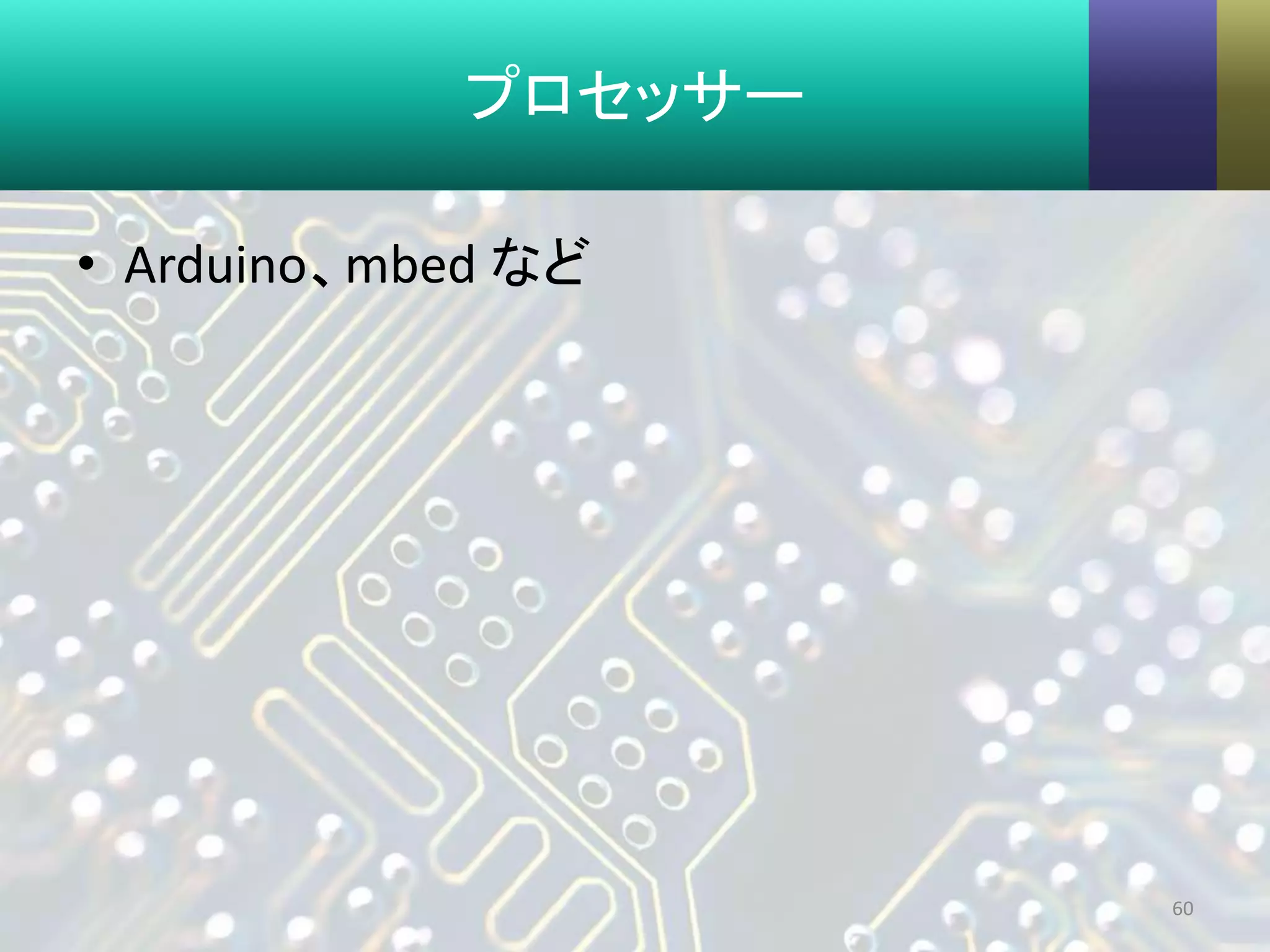

- 61. プロセッサー • Arduino、mbed など –マイコン＋周辺機能を強化した基板 61
- 62. プロセッサー • Arduino、mbed など –マイコン＋周辺機能を強化した基板 – マイコンを直接扱うよりも簡単（オンザフライ書き 込み等） 62

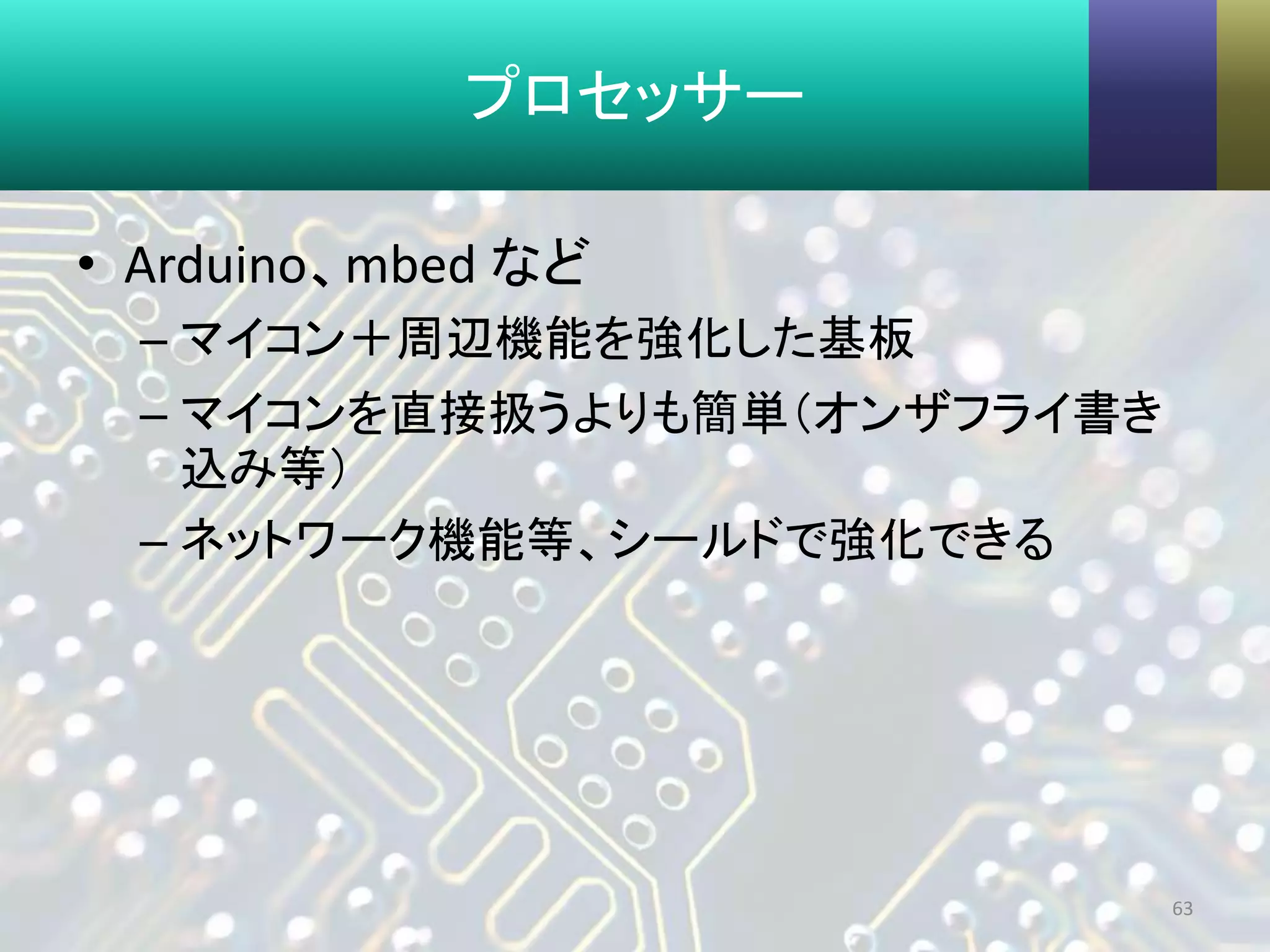

- 63. プロセッサー • Arduino、mbed など –マイコン＋周辺機能を強化した基板 – マイコンを直接扱うよりも簡単（オンザフライ書き 込み等） – ネットワーク機能等、シールドで強化できる 63

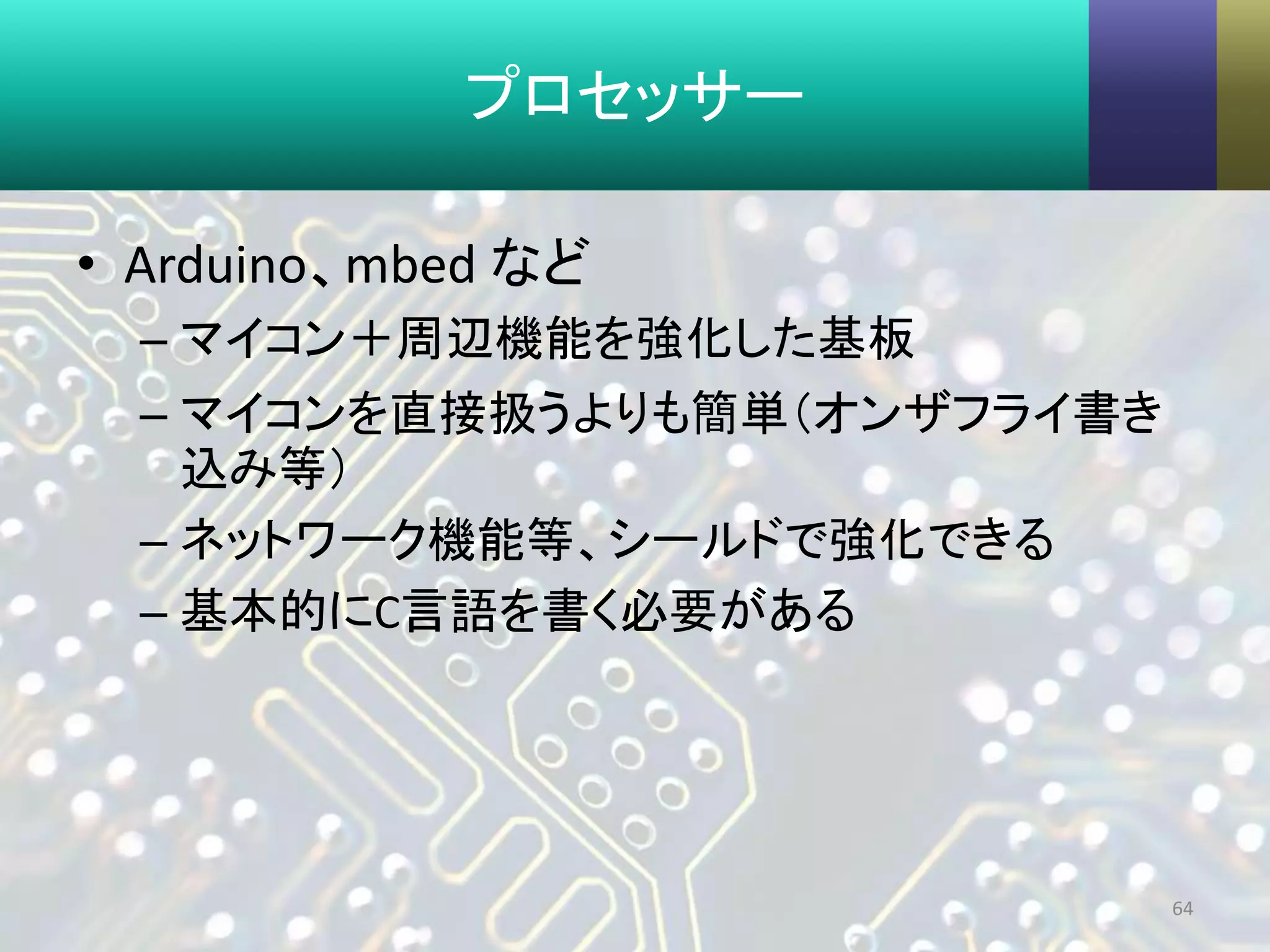

- 64. プロセッサー • Arduino、mbed など –マイコン＋周辺機能を強化した基板 – マイコンを直接扱うよりも簡単（オンザフライ書き 込み等） – ネットワーク機能等、シールドで強化できる – 基本的にC言語を書く必要がある 64

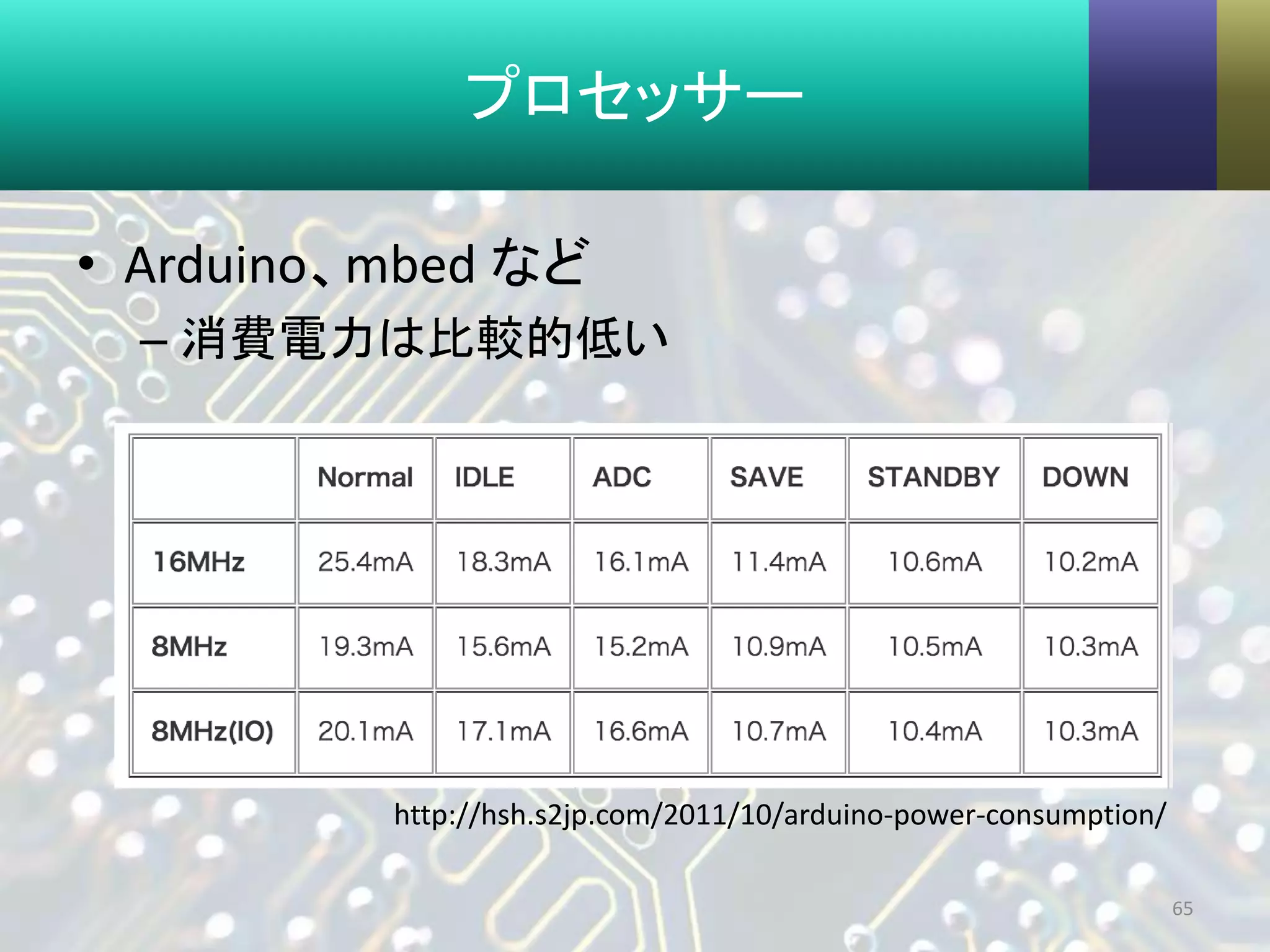

- 65. プロセッサー • Arduino、mbed など –消費電力は比較的低い 65 http://hsh.s2jp.com/2011/10/arduino-power-consumption/
- 66.
- 67.

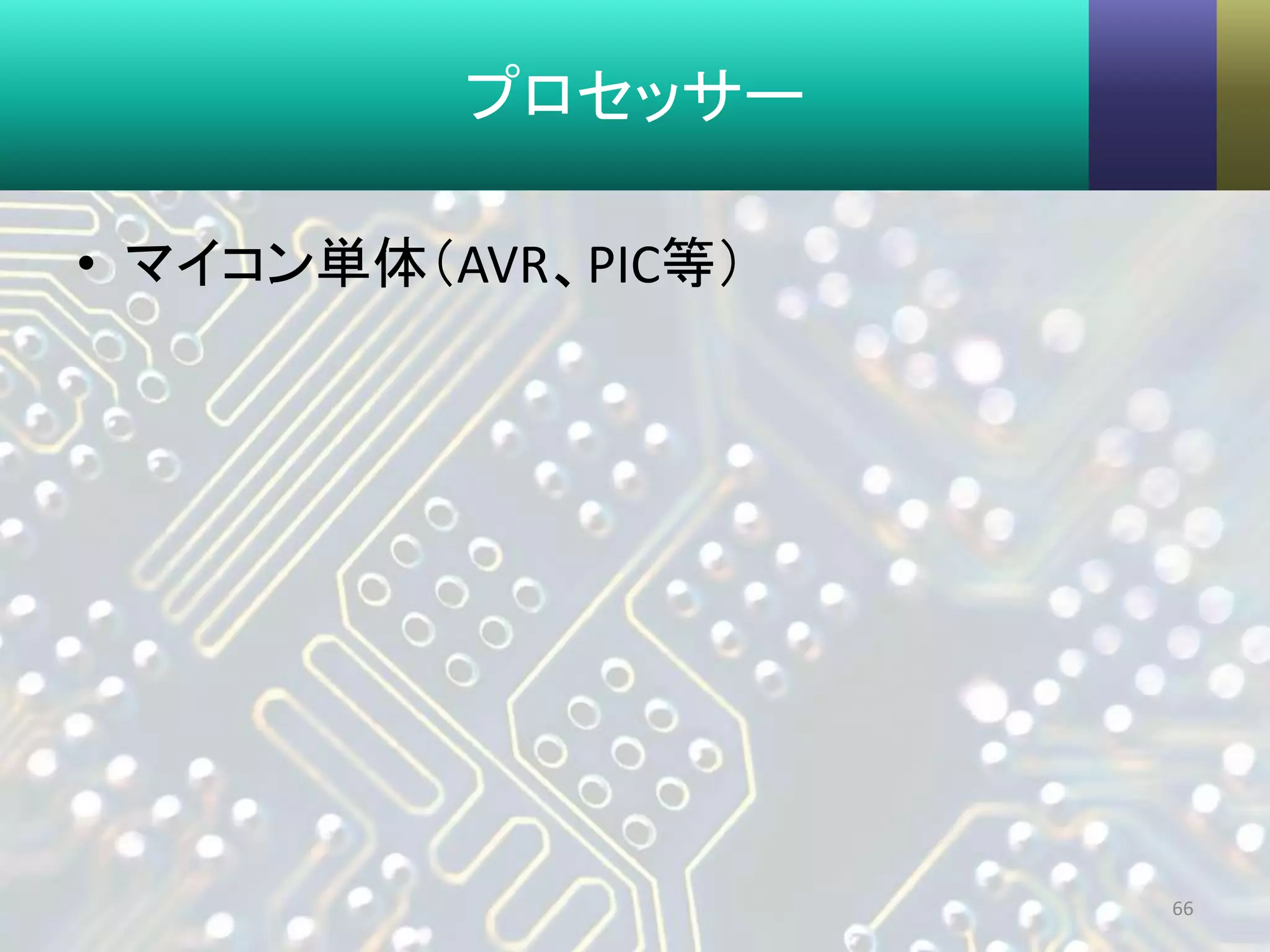

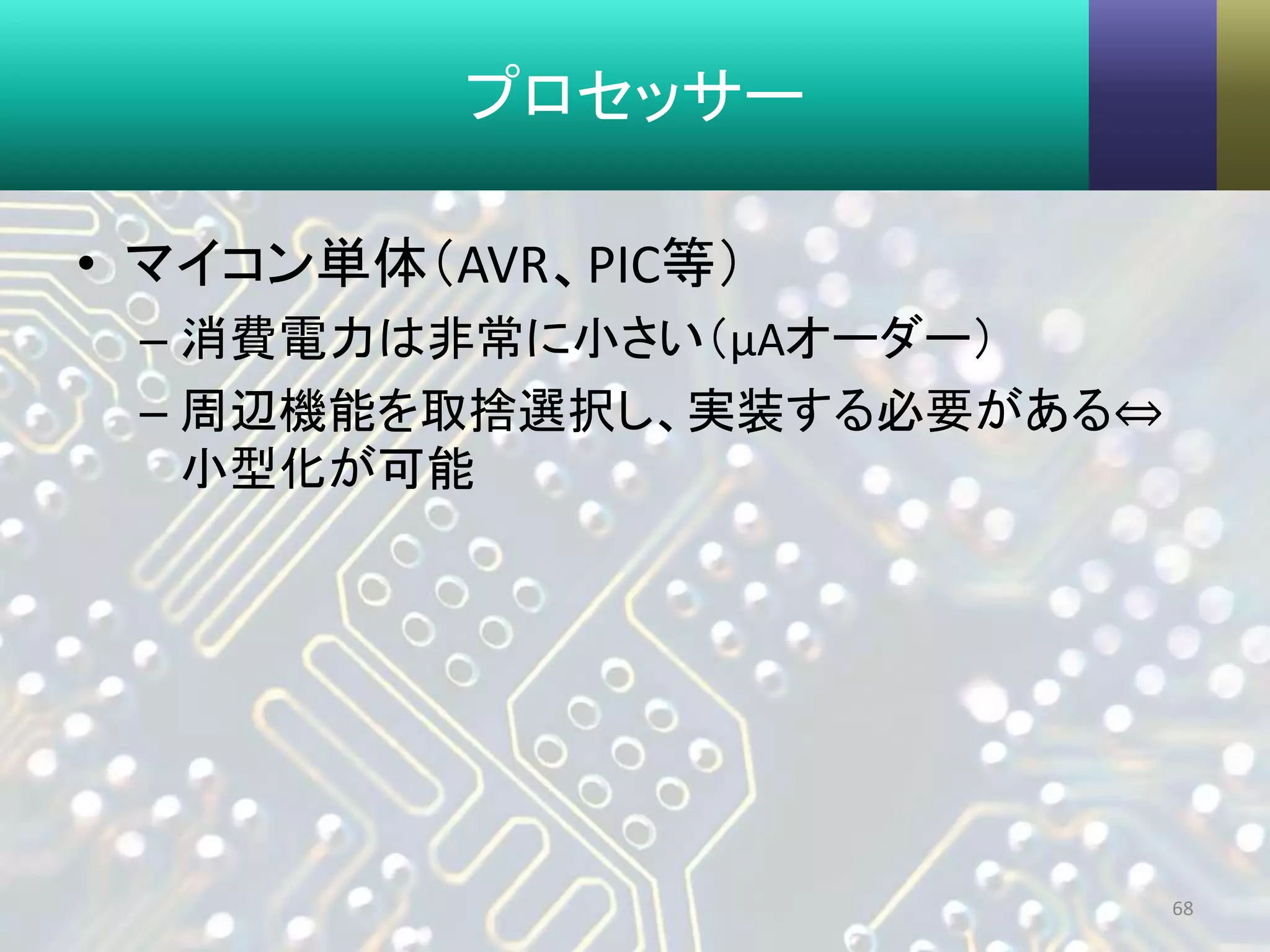

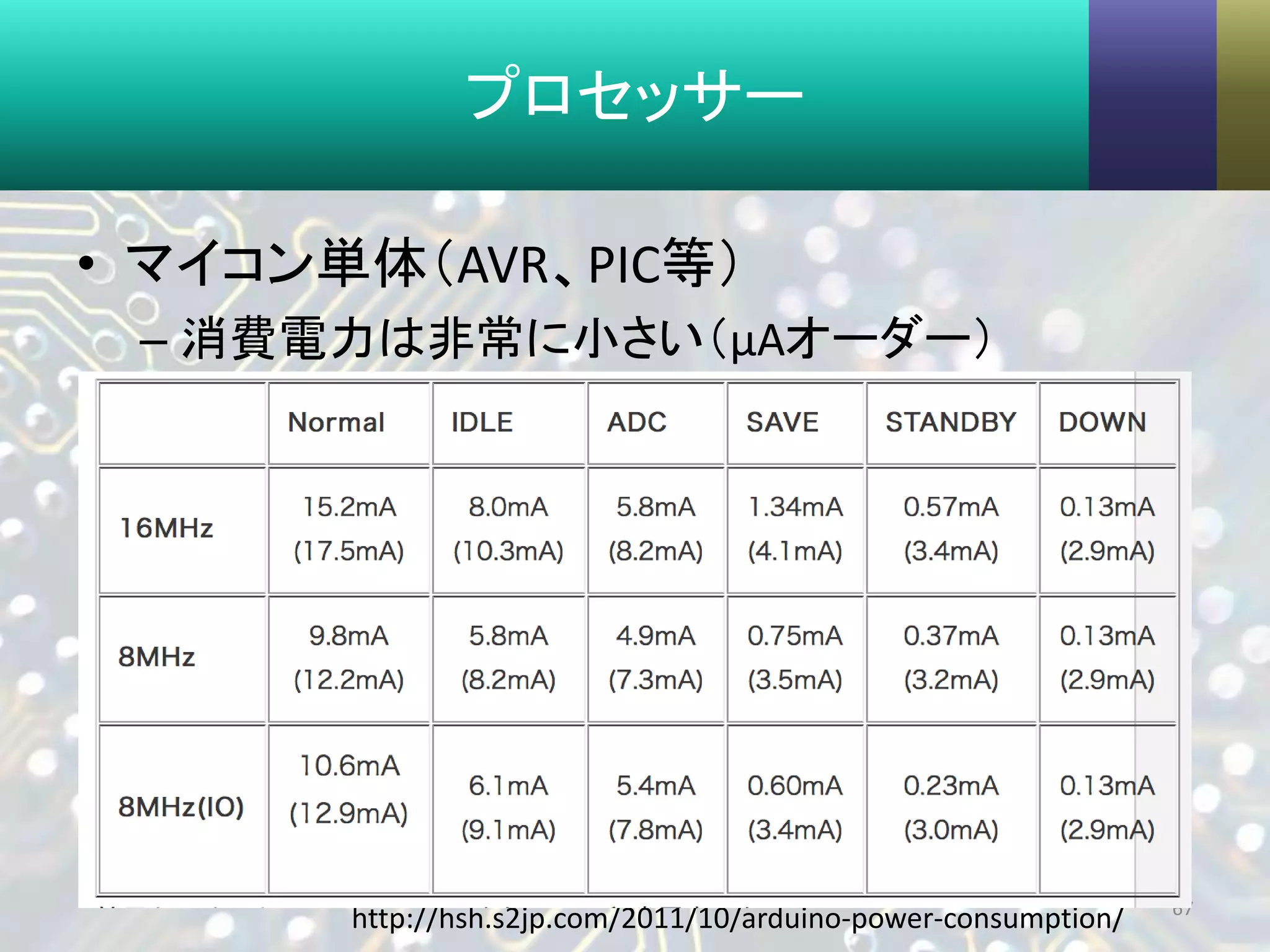

- 68. プロセッサー • マイコン単体（AVR、PIC等） – 消費電力は非常に小さい（μAオーダー） –周辺機能を取捨選択し、実装する必要がある⇔ 小型化が可能 68

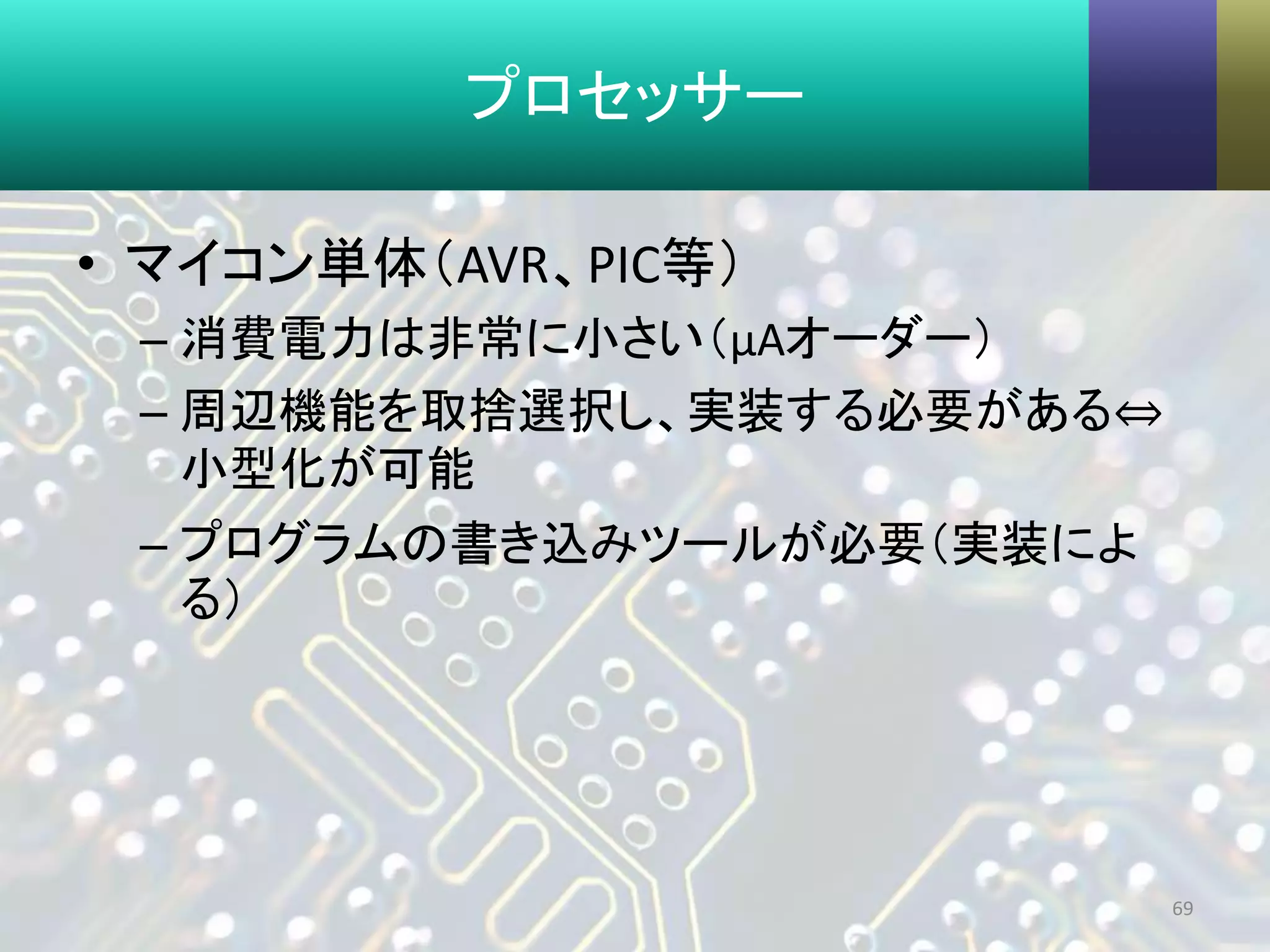

- 69. プロセッサー • マイコン単体（AVR、PIC等） – 消費電力は非常に小さい（μAオーダー） –周辺機能を取捨選択し、実装する必要がある⇔ 小型化が可能 – プログラムの書き込みツールが必要（実装によ る） 69
- 70.
- 71.

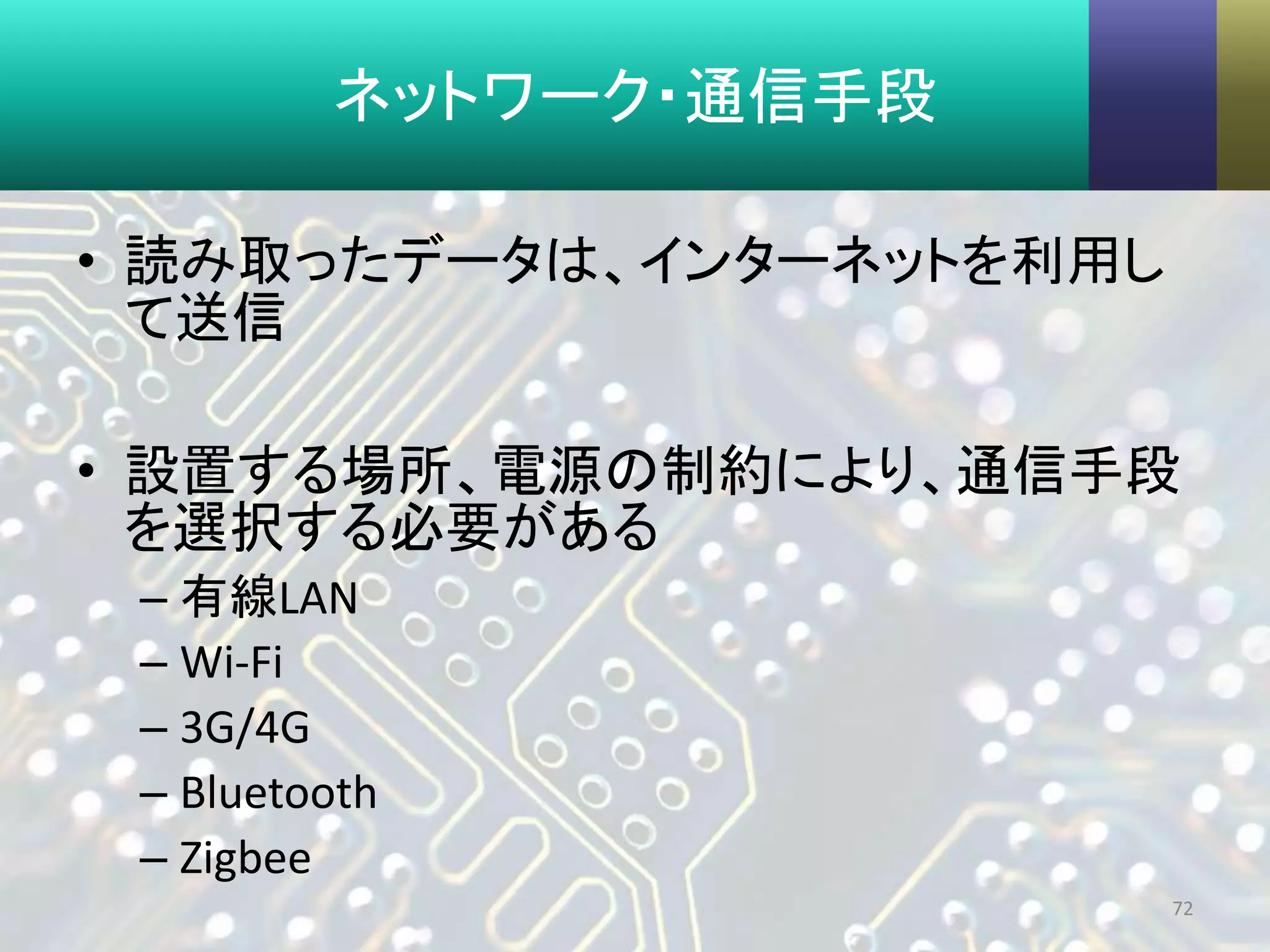

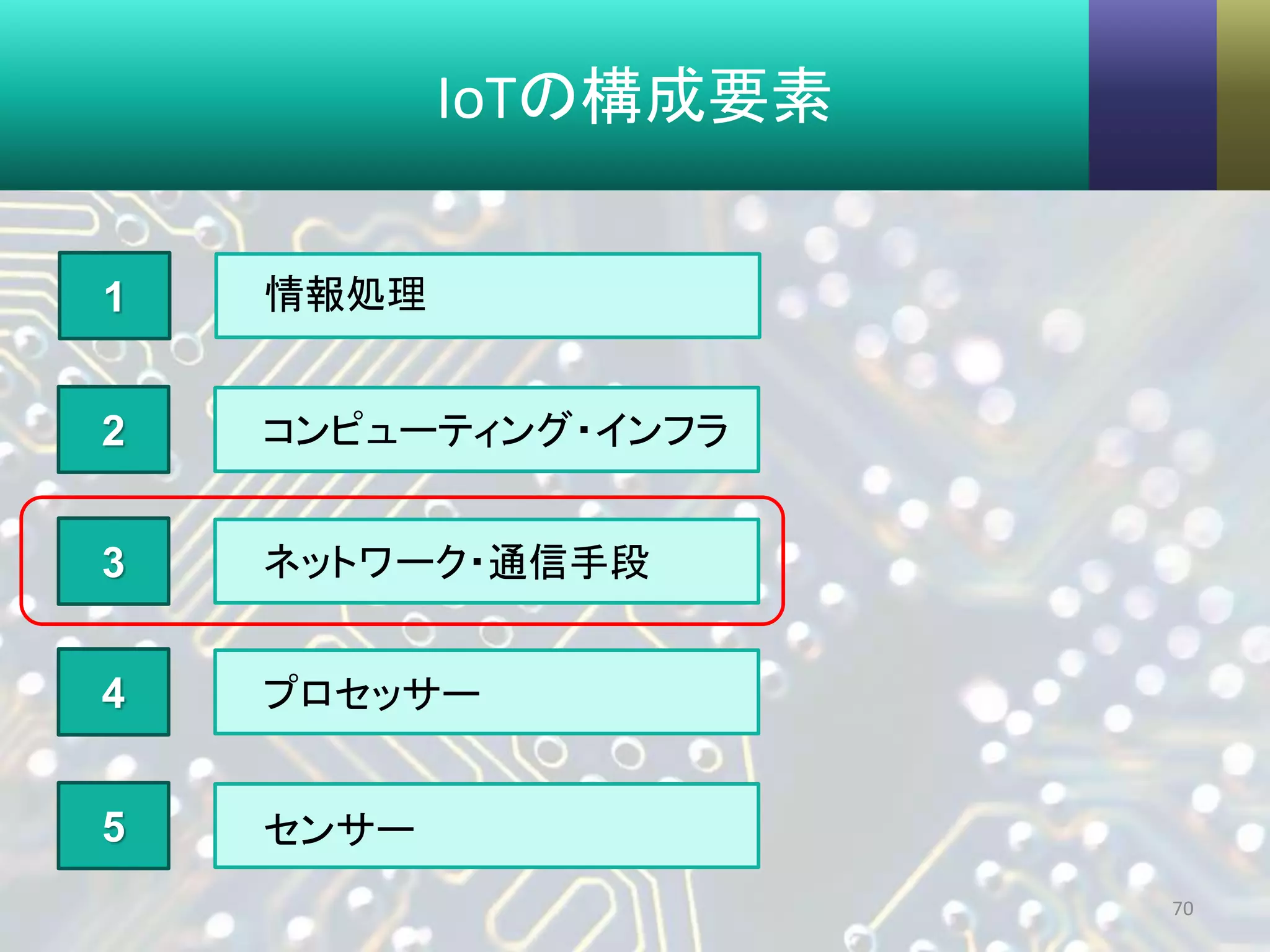

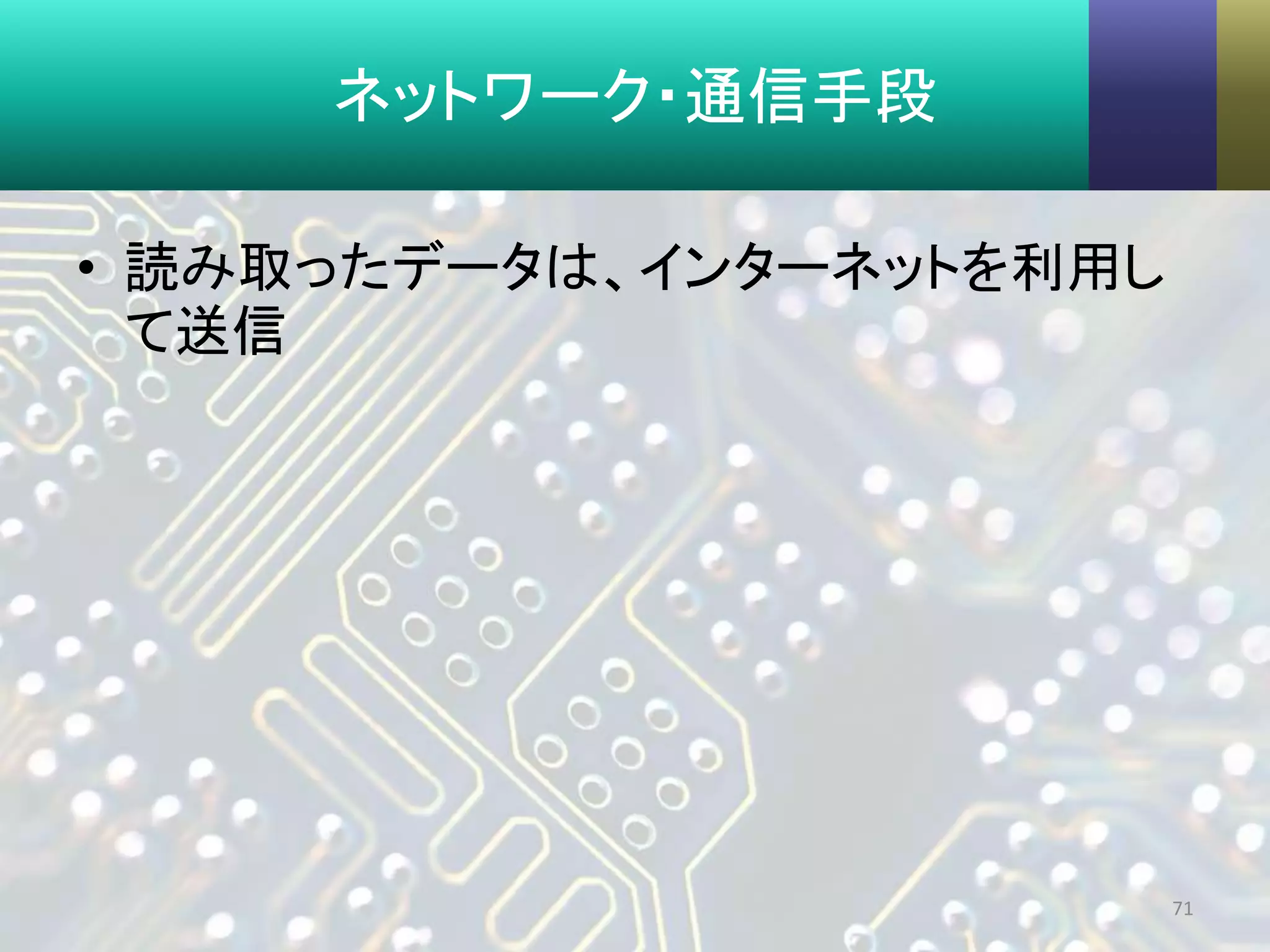

- 72. ネットワーク・通信手段 • 読み取ったデータは、インターネットを利用し て送信 • 設置する場所、電源の制約により、通信手段 を選択する必要がある –有線LAN – Wi-Fi – 3G/4G – Bluetooth – Zigbee 72
- 73.
- 74.
- 75.
- 76.

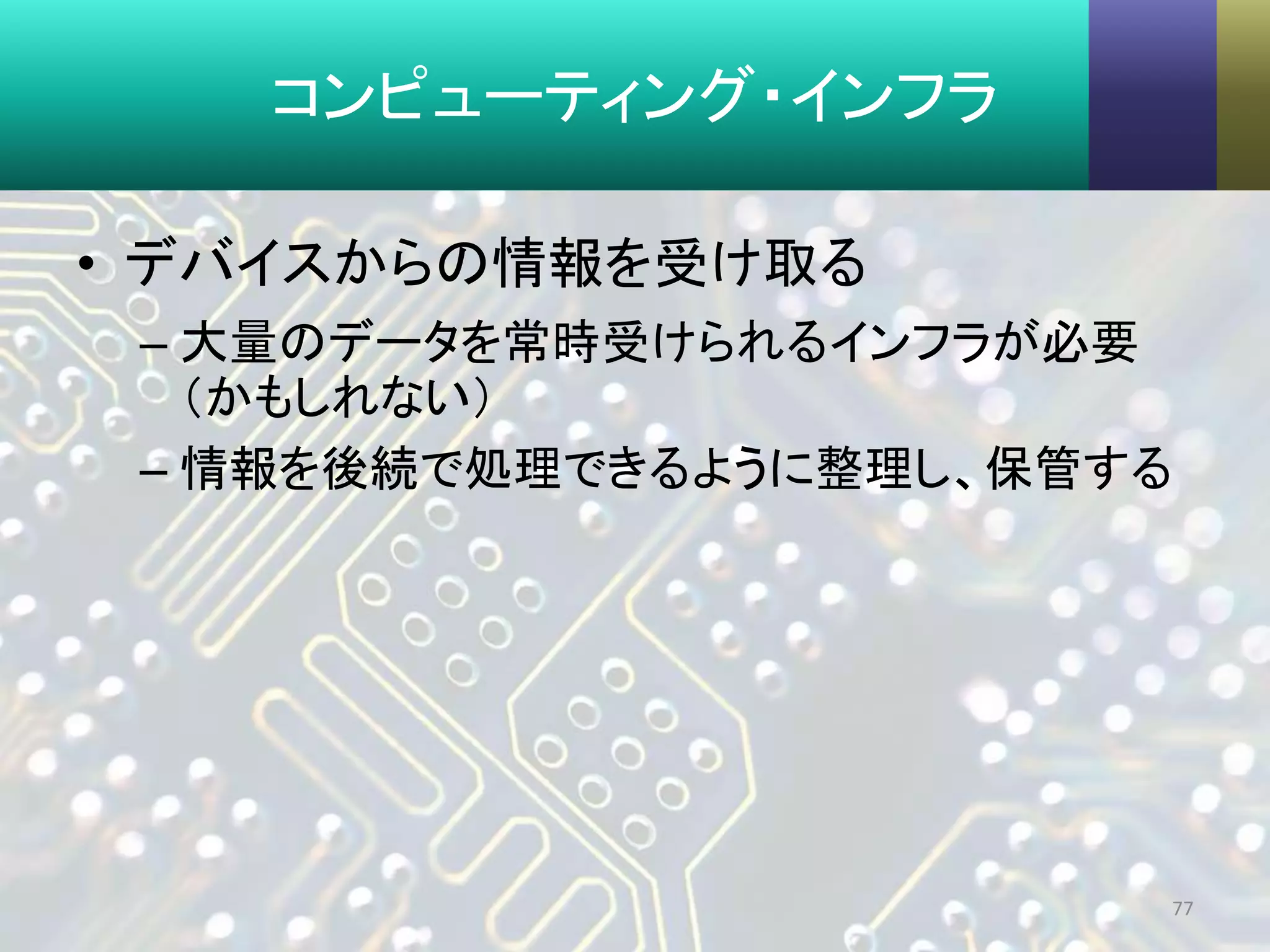

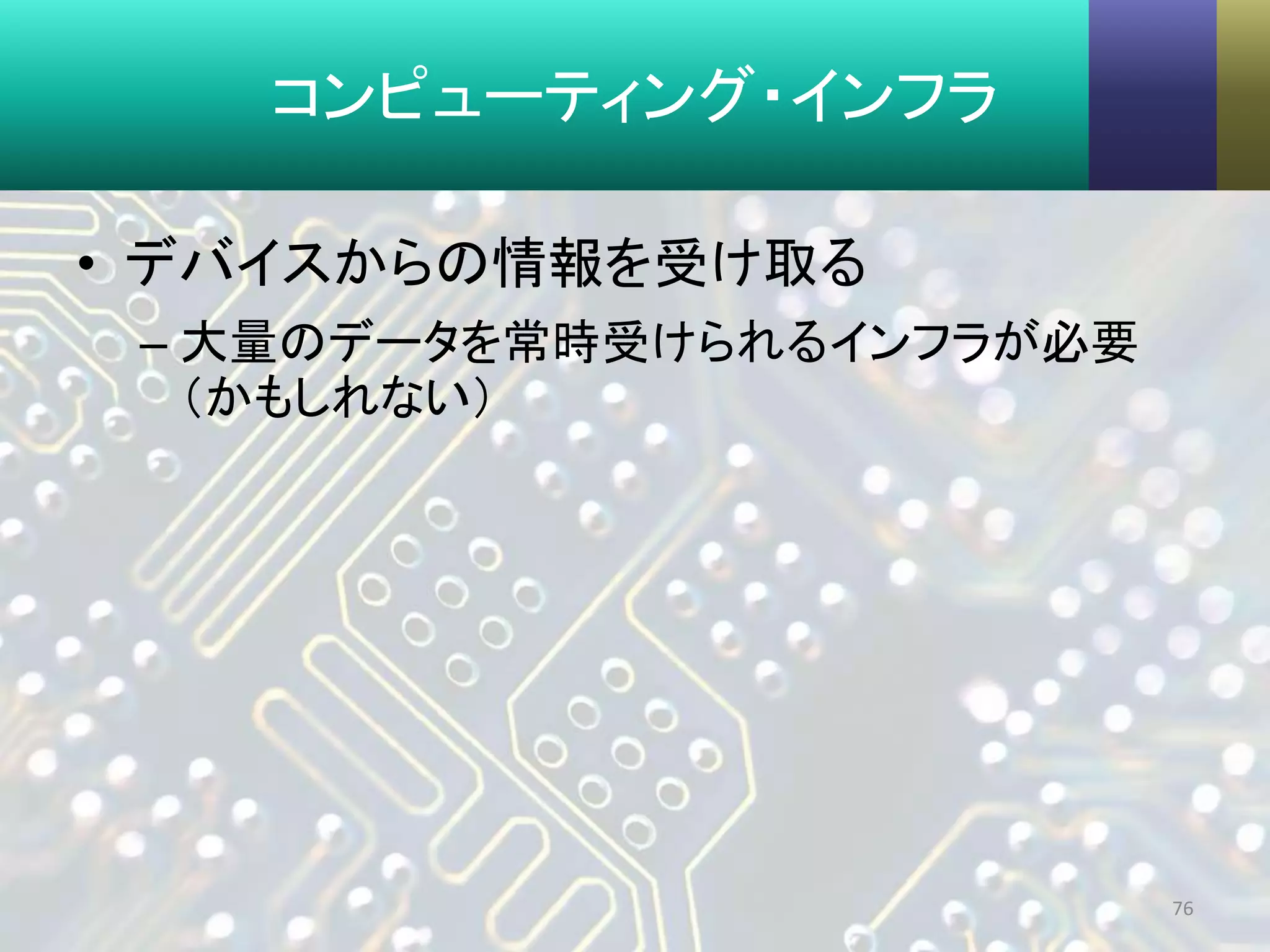

- 77. コンピューティング・インフラ • デバイスからの情報を受け取る – 大量のデータを常時受けられるインフラが必要 （かもしれない） –情報を後続で処理できるように整理し、保管する 77

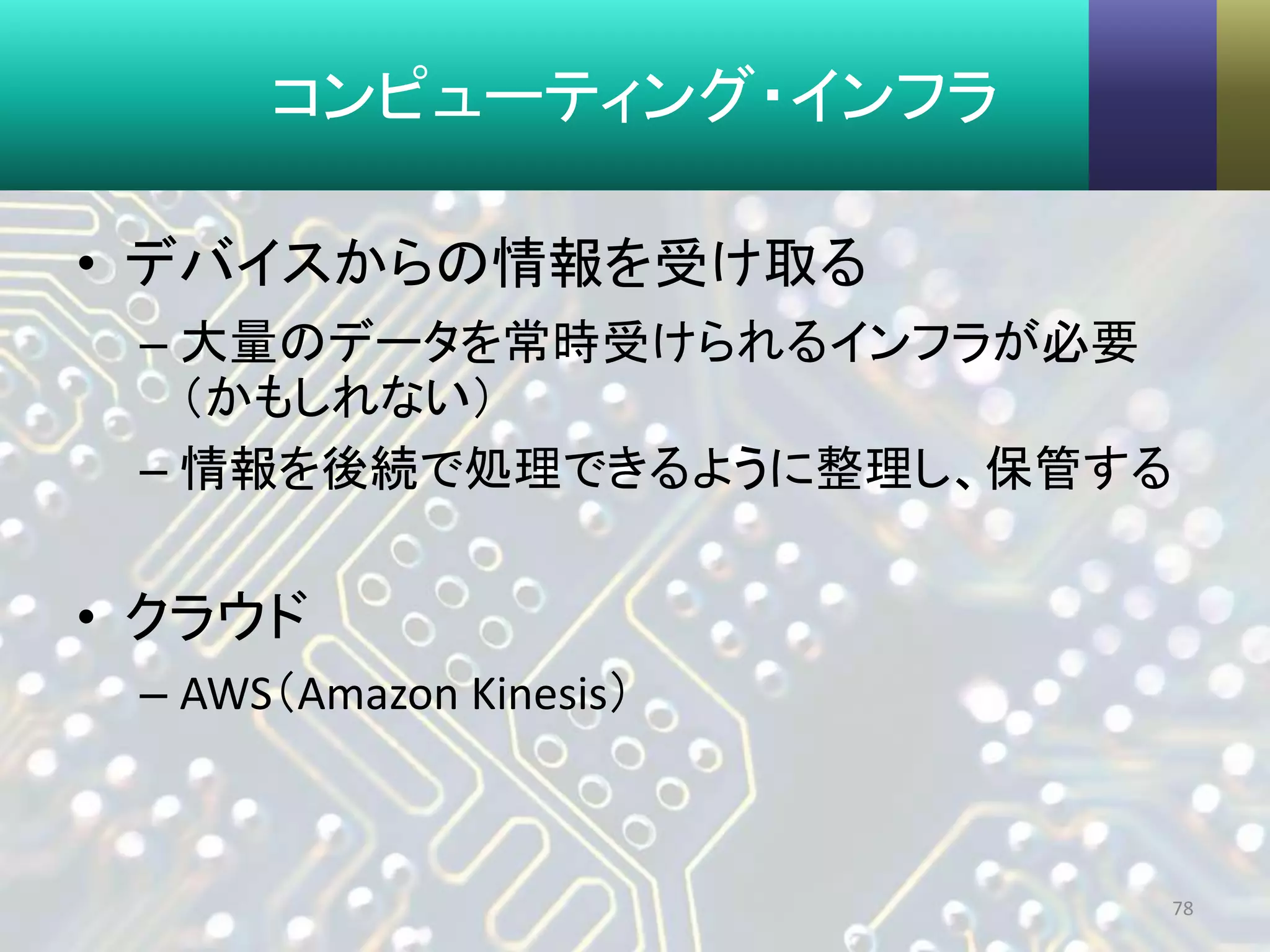

- 78. コンピューティング・インフラ • デバイスからの情報を受け取る – 大量のデータを常時受けられるインフラが必要 （かもしれない） –情報を後続で処理できるように整理し、保管する • クラウド – AWS（Amazon Kinesis） 78
- 79.
- 80.
- 81.

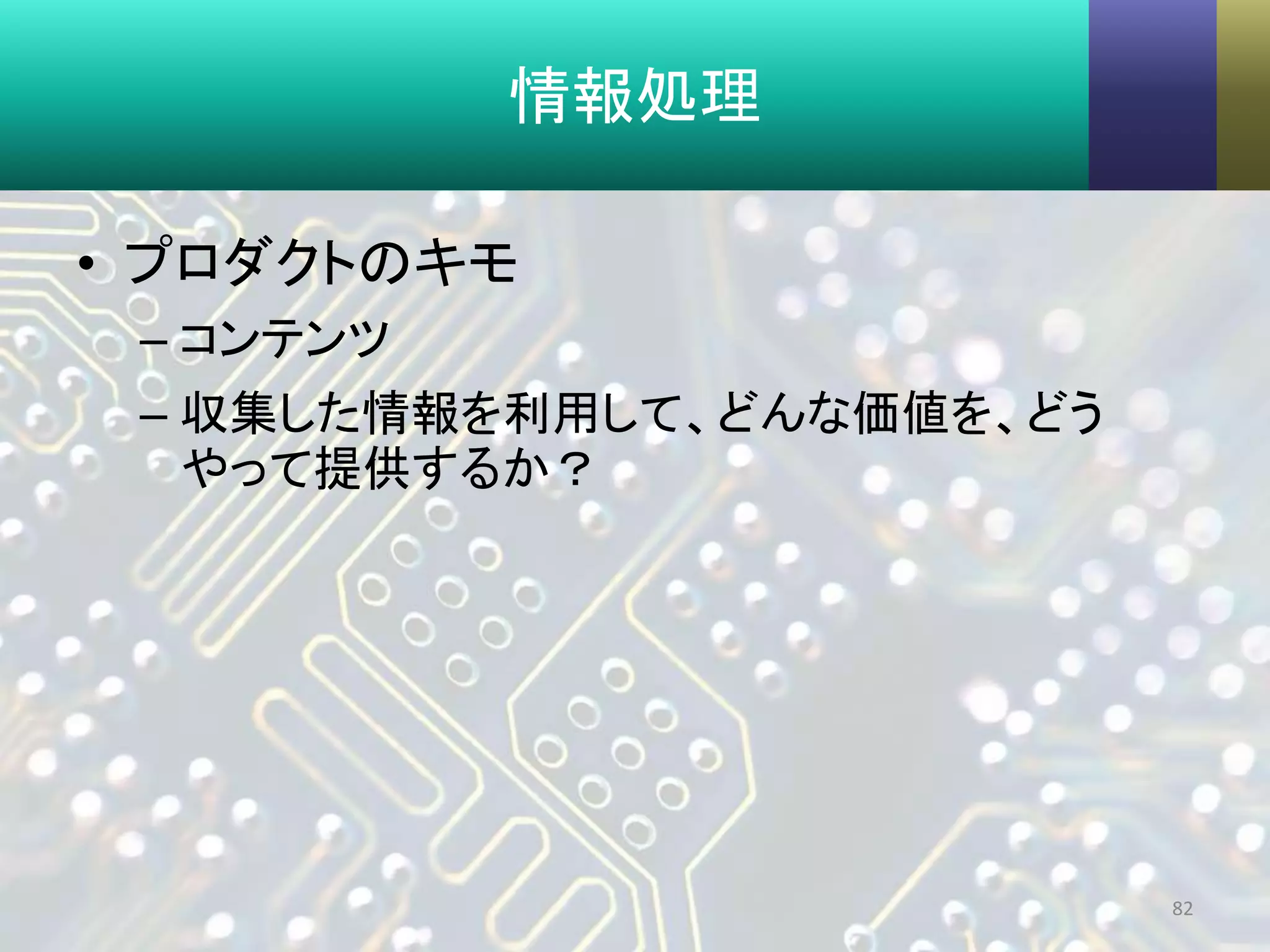

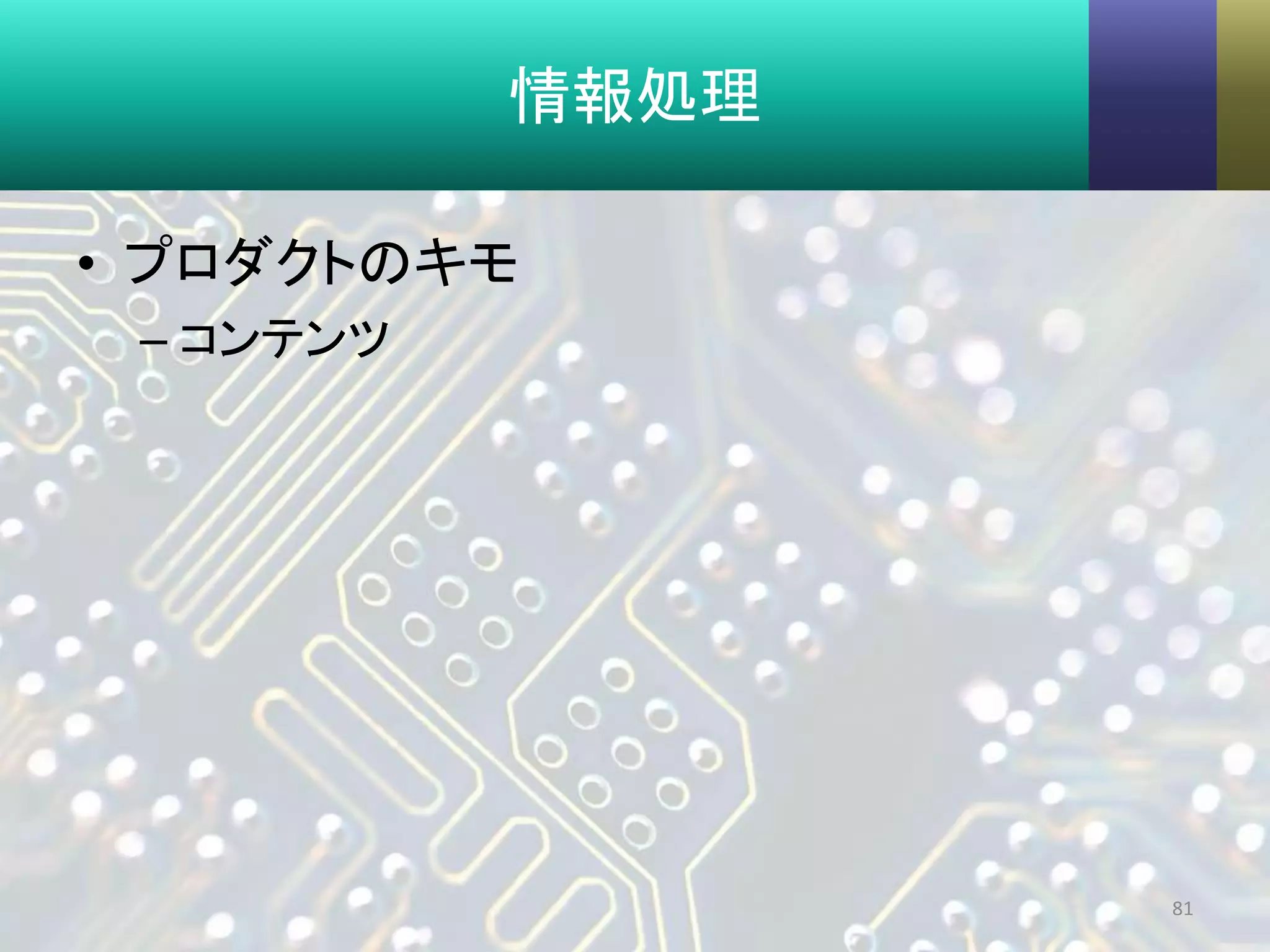

- 82. 情報処理 • プロダクトのキモ – コンテンツ –収集した情報を利用して、どんな価値を、どう やって提供するか？ 82

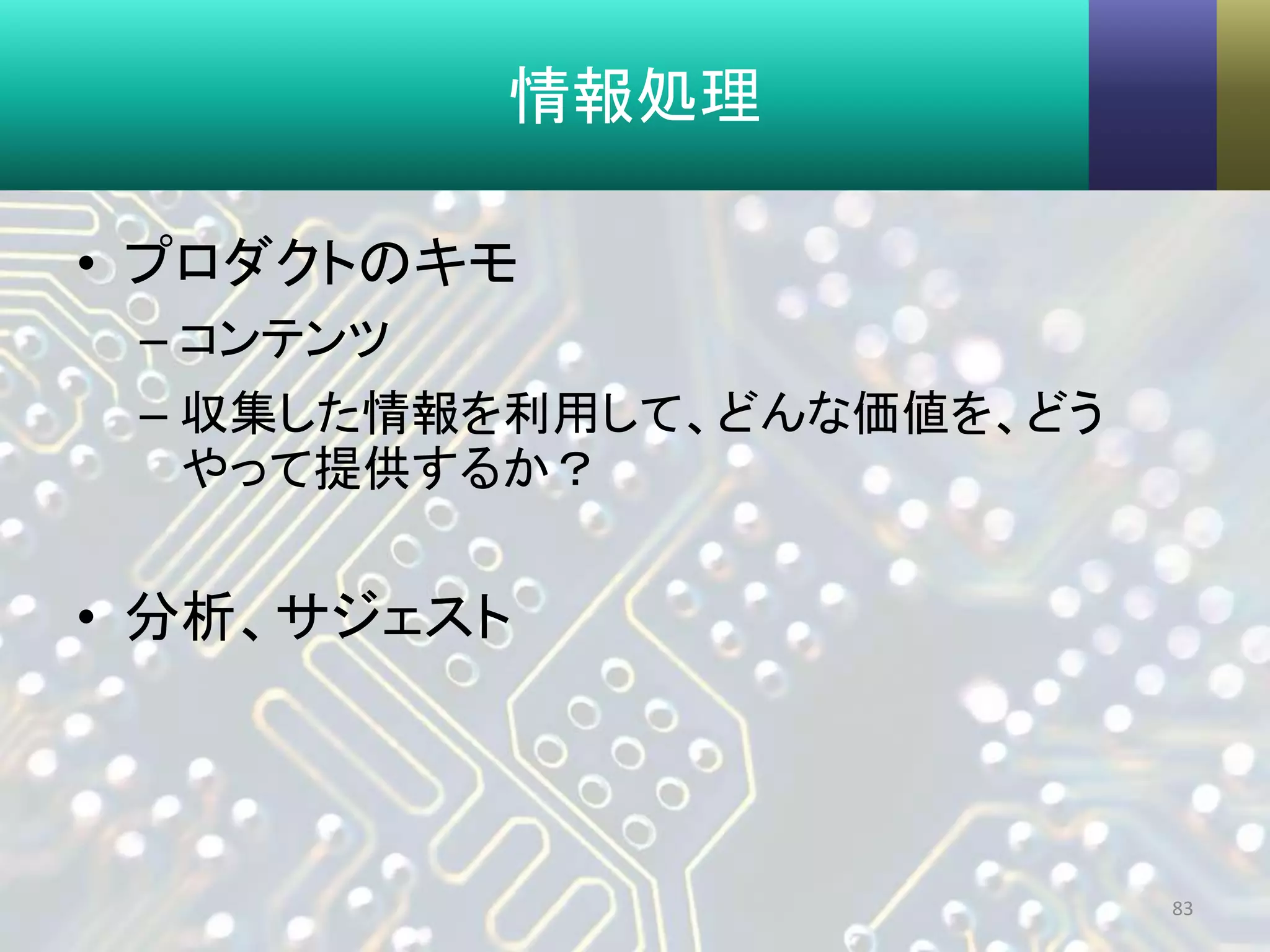

- 83. 情報処理 • プロダクトのキモ – コンテンツ –収集した情報を利用して、どんな価値を、どう やって提供するか？ • 分析、サジェスト 83

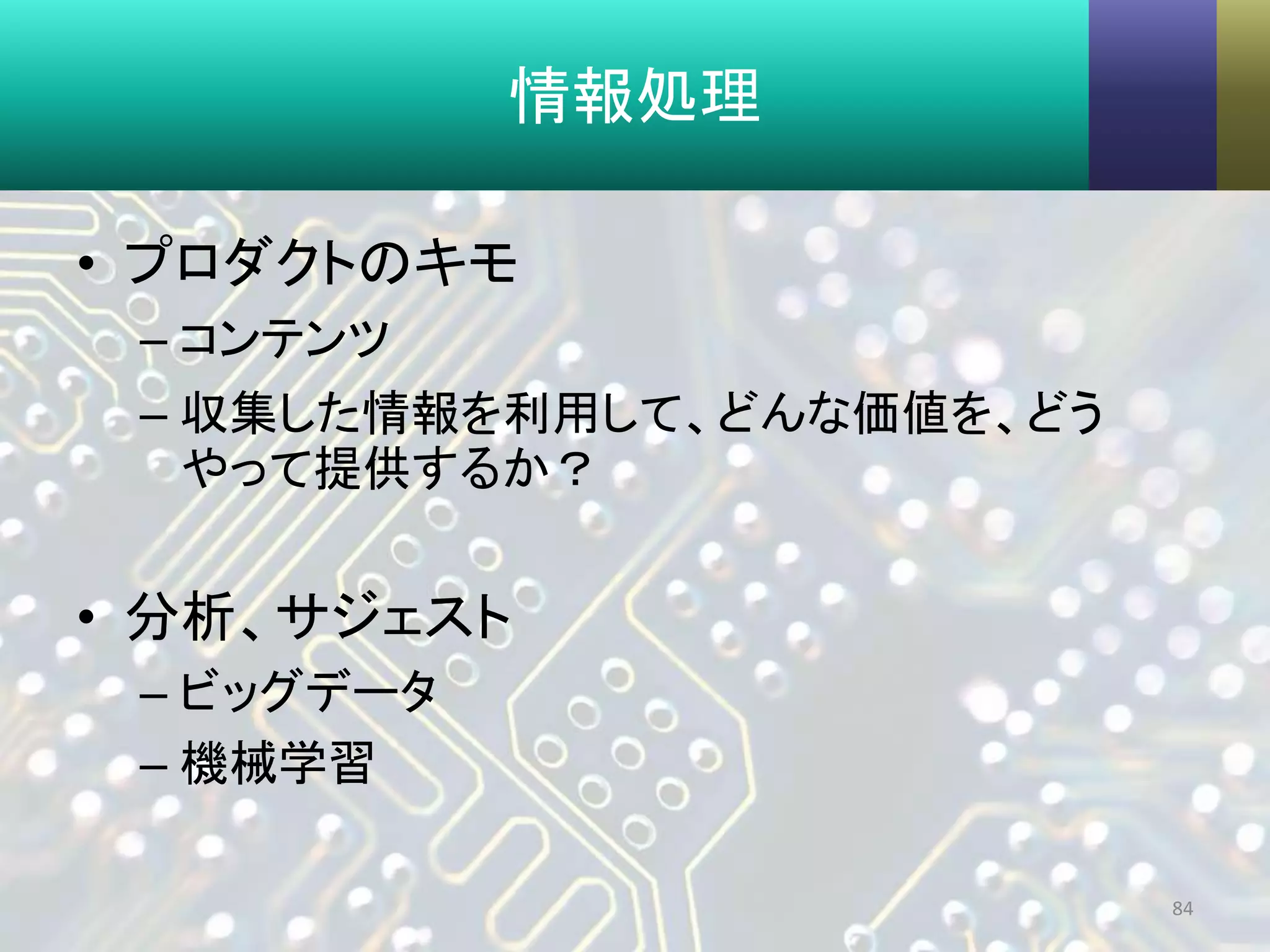

- 84. 情報処理 • プロダクトのキモ – コンテンツ –収集した情報を利用して、どんな価値を、どう やって提供するか？ • 分析、サジェスト – ビッグデータ – 機械学習 84
- 85.

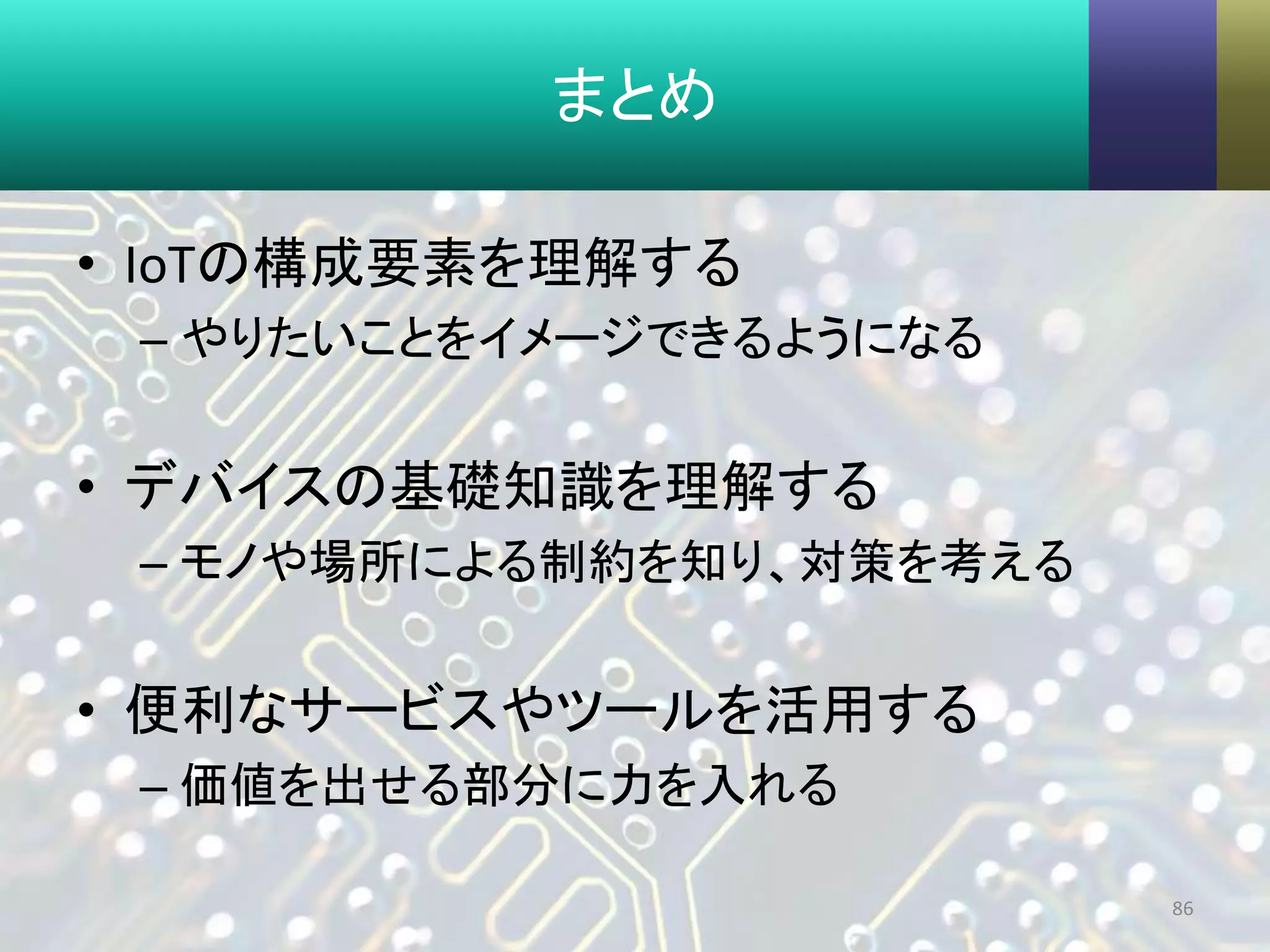

- 86. まとめ • IoTの構成要素を理解する – やりたいことをイメージできるようになる •デバイスの基礎知識を理解する – モノや場所による制約を知り、対策を考える • 便利なサービスやツールを活用する – 価値を出せる部分に力を入れる 86
- 87. ご清聴ありがとうございました 87Template Design bySmileTemplates.com
