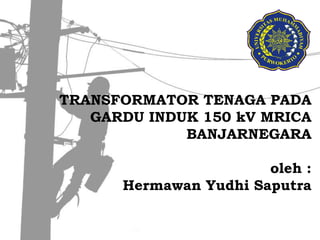

2. TRANSFORMATOR TENAGA PADA GARDU INDUK 150 kV MRICA BANJARNEGARAoleh : HermawanYudhiSaputra

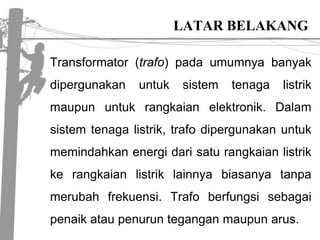

3. LATAR BELAKANG Transformator (trafo) padaumumnyabanyakdipergunakanuntuksistemtenagalistrikmaupununtukrangkaianelektronik. Dalamsistemtenagalistrik, trafodipergunakanuntukmemindahkanenergidarisaturangkaianlistrikkerangkaianlistriklainnyabiasanyatanpamerubahfrekuensi. Trafoberfungsisebagaipenaikataupenurunteganganmaupunarus.

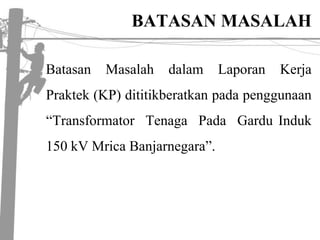

4. BATASAN MASALAH BatasanMasalahdalamLaporanKerjaPraktek (KP) dititikberatkanpadapenggunaan“TransformatorTenagaPadaGarduInduk 150 kV MricaBanjarnegara”.

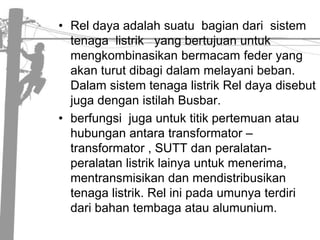

6. Reldayaadalahsuatubagiandarisistemtenagalistrik yang bertujuanuntukmengkombinasikanbermacamfeder yang akanturutdibagidalammelayanibeban. DalamsistemtenagalistrikReldayadisebutjugadenganistilahBusbar. berfungsijugauntuktitikpertemuanatauhubunganantaratransformator –transformator , SUTT danperalatan-peralatanlistriklainyauntukmenerima, mentransmisikandanmendistribusikantenagalistrik. Relinipadaumunyaterdiridaribahantembagaataualumunium.

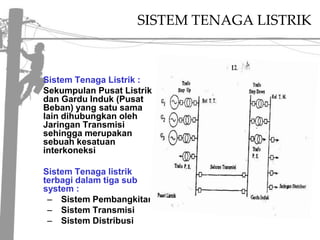

7. SISTEM TENAGA LISTRIK Sistem Tenaga Listrik : Sekumpulan Pusat Listrik dan Gardu Induk (Pusat Beban) yang satu sama lain dihubungkan oleh Jaringan Transmisi sehingga merupakan sebuah kesatuan interkoneksi Sistem Tenaga listrik terbagi dalam tiga sub system : Sistem Pembangkitan Sistem Transmisi Sistem Distribusi

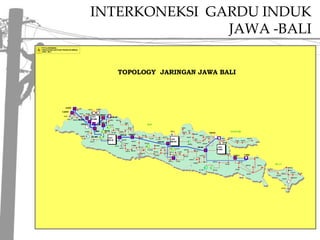

8. INTERKONEKSI GARDU INDUK JAWA -BALI

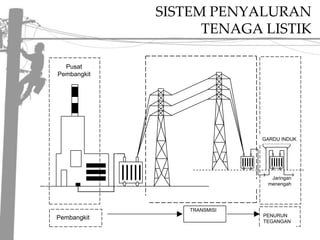

9. SISTEM PENYALURAN TENAGA LISTIK PusatPembangkit GARDU INDUK PENURUN TEGANGAN Pembangkit Jaringanmenengah TRANSMISI

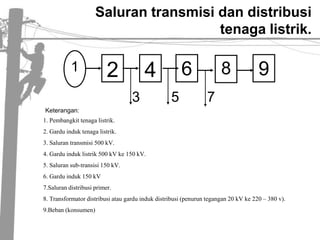

10. Salurantransmisi dan distribusitenagalistrik. 1 2 4 6 9 8 3 5 7 Keterangan: 1. Pembangkittenagalistrik. 2. Garduinduktenagalistrik. 3. Salurantransmisi 500 kV. 4. Garduinduklistrik 500 kV ke 150 kV. 5. Saluransub-transisi 150 kV. 6. Garduinduk 150 kV 7.Saluran distribusi primer. 8. Transformatordistribusiataugarduindukdistribusi (penuruntegangan 20 kV ke 220 – 380 v). 9.Beban (konsumen)

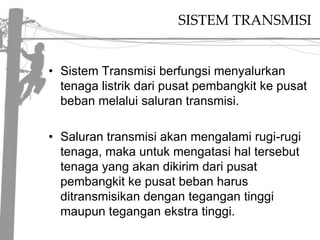

11. SISTEM TRANSMISI Sistem Transmisi berfungsi menyalurkan tenaga listrik dari pusat pembangkit ke pusat beban melalui saluran transmisi. Saluran transmisi akan mengalami rugi-rugi tenaga, maka untuk mengatasi hal tersebut tenaga yang akan dikirim dari pusat pembangkit ke pusat beban harus ditransmisikan dengan tegangan tinggi maupun tegangan ekstra tinggi.

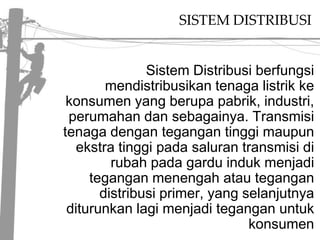

12. SISTEM DISTRIBUSI Sistem Distribusi berfungsi mendistribusikan tenaga listrik ke konsumen yang berupa pabrik, industri, perumahan dan sebagainya. Transmisi tenaga dengan tegangan tinggi maupun ekstra tinggi pada saluran transmisi di rubah pada gardu induk menjadi tegangan menengah atau tegangan distribusi primer, yang selanjutnya diturunkan lagi menjadi tegangan untuk konsumen

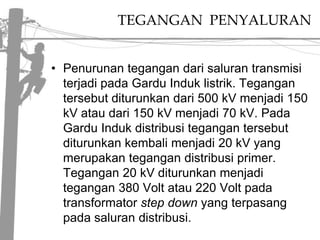

13. TEGANGAN PENYALURAN Penurunantegangandarisalurantransmisiterjadi pada GarduInduklistrik. Tegangantersebutditurunkandari 500 kVmenjadi 150 kVataudari 150 kVmenjadi 70 kV. Pada GarduIndukdistribusitegangantersebutditurunkankembalimenjadi 20 kV yang merupakantegangandistribusi primer. Tegangan 20 kVditurunkanmenjaditegangan 380 Volt atau 220 Volt pada transformatorstepdownyang terpasang pada salurandistribusi.

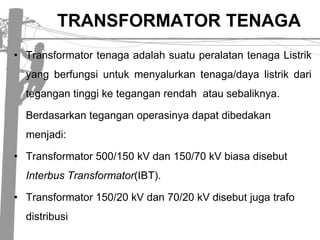

14. TRANSFORMATOR TENAGA Transformator tenaga adalah suatu peralatan tenaga Listrik yang berfungsi untuk menyalurkan tenaga/daya listrik dari tegangan tinggi ke tegangan rendah atau sebaliknya. Berdasarkan tegangan operasinya dapat dibedakan menjadi: Transformator 500/150 kV dan 150/70 kV biasa disebut Interbus Transformator(IBT). Transformator 150/20 kV dan 70/20 kV disebutjugatrafodistribusi

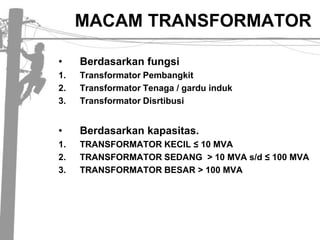

15. MACAM TRANSFORMATOR Berdasarkan fungsi Transformator Pembangkit Transformator Tenaga / gardu induk Transformator Disrtibusi Berdasarkan kapasitas. TRANSFORMATOR KECIL ≤ 10 MVA TRANSFORMATOR SEDANG > 10 MVA s/d ≤ 100 MVA TRANSFORMATOR BESAR > 100 MVA

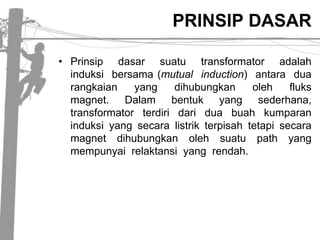

16. PRINSIP DASAR Prinsipdasarsuatutransformatoradalahinduksibersama (mutual induction) antaraduarangkaian yang dihubungkanolehfluks magnet. Dalambentuk yang sederhana, transformatorterdiridariduabuahkumparaninduksi yang secaralistrikterpisahtetapisecara magnet dihubungkanolehsuatu path yang mempunyairelaktansi yang rendah.

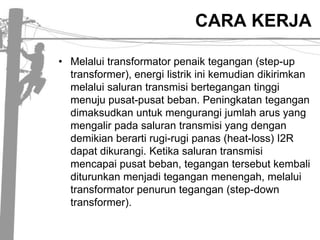

17. CARA KERJA Melaluitransformatorpenaiktegangan (step-up transformer), energilistrikinikemudiandikirimkanmelaluisalurantransmisibertegangantinggimenujupusat-pusatbeban. Peningkatantegangandimaksudkanuntukmengurangijumlaharus yang mengalirpadasalurantransmisi yang dengandemikianberartirugi-rugipanas (heat-loss) I2R dapatdikurangi. Ketikasalurantransmisimencapaipusatbeban, tegangantersebutkembaliditurunkanmenjaditeganganmenengah, melaluitransformatorpenuruntegangan (step-down transformer).

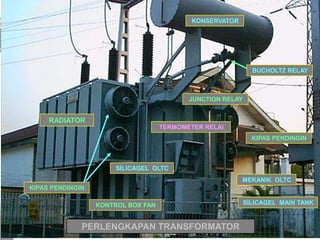

18. KONSERVATOR BUCHOLTZ RELAY JUNCTION RELAY RADIATOR TERMOMETER RELAI KIPAS PENDINGIN SILICAGEL OLTC MEKANIK OLTC KIPAS PENDINGIN SILICAGEL MAIN TANK KONTROL BOX FAN PERLENGKAPAN TRANSFORMATOR

19. BUSHING PRIMER BUSHING SEKUNDER RADIATOR TANGKI UTAMA KIPAS PENDINGIN PERLENGKAPAN TRANSFORMATOR

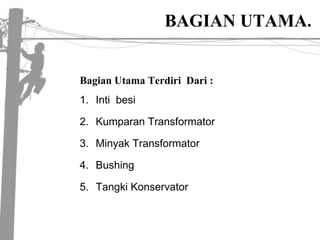

20. BAGIAN UTAMA. BagianUtamaTerdiri Dari : Intibesi KumparanTransformator MinyakTransformator Bushing TangkiKonservator

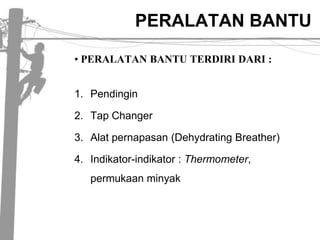

21. PERALATAN BANTU PERALATAN BANTU TERDIRI DARI : Pendingin Tap Changer Alatpernapasan (Dehydrating Breather) Indikator-indikator : Thermometer, permukaanminyak

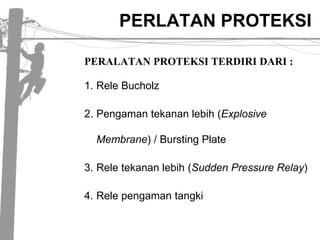

22. PERLATAN PROTEKSI PERALATAN PROTEKSI TERDIRI DARI : ReleBucholz Pengamantekananlebih (Explosive Membrane) / Bursting Plate Reletekananlebih (Sudden Pressure Relay) Relepengamantangki

23. PEMELIHARAAN Pemeliharaanperalatanadalahproseskegiatan yang dilakukanterhadapperalataninstalasiTenagaListriksehinggadidalamoperasinyasetiapperalatandapatmemenuhifungsi yang dikehendakisecaraterusmenerussesuaikarakteristiknya Pemeliharaanmerupakanupayauntukmempertahankanataumengembalikanpadatingkatprestasiawaldandapatberoperasidengankeandalan yang tinggisehinggakontinunitaspelayananlistrikdapattercapai.

24. PEMELIHARAAN GARDU INDUKTRAFO DAYA

25. PEMELIHARAAN GARDU INDUKTRAFO DAYA

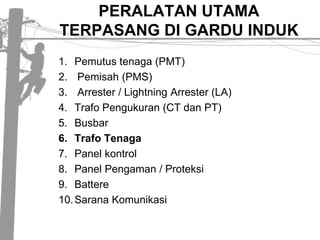

26. PERALATAN UTAMA TERPASANG DI GARDU INDUK Pemutustenaga (PMT) Pemisah(PMS) Arrester / Lightning Arrester (LA) TrafoPengukuran (CT danPT) Busbar TrafoTenaga Panel kontrol Panel Pengaman / Proteksi Battere SaranaKomunikasi
