半導体製造(TinyTapeout)に挑戦しよう！
- 1.
- 2. 本日のメニュー • 半導体製造≒TinyTapeoutとは？ • TinyTapeoutの過去の作品例紹介 •TinyTapeoutでテープアウト（半導体製造）までの工程を体験 してみる
- 3.

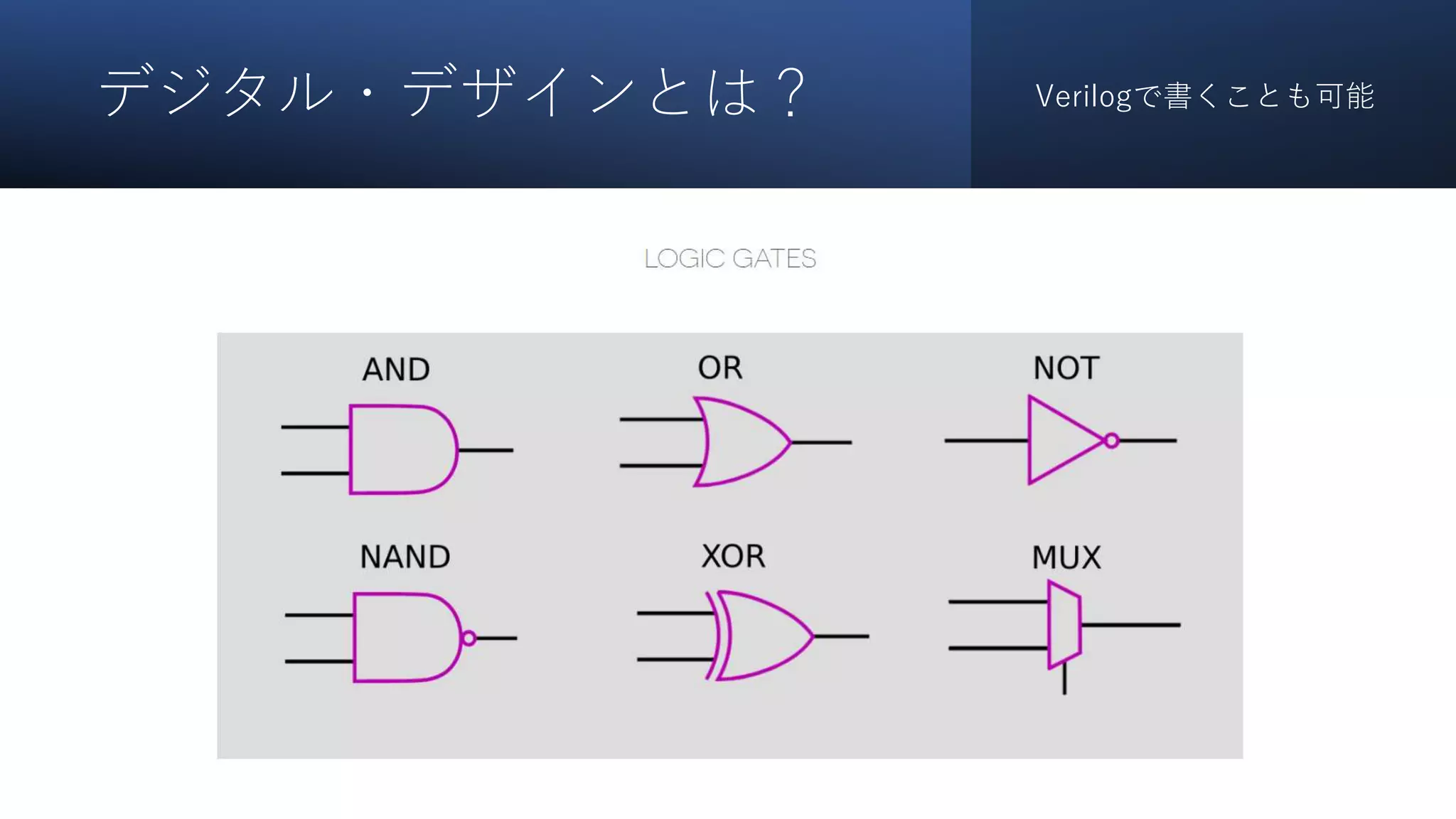

- 4.

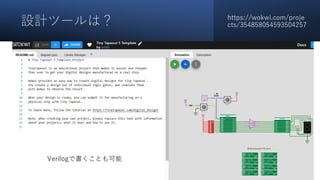

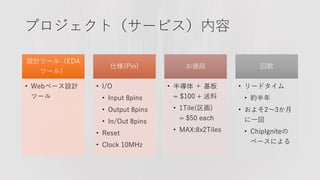

- 5. プロジェクト（サービス）内容 設計ツール（EDA ツール） • Webベース設計 ツール 仕様(Pin) • I/O •Input 8pins • Output 8pins • In/Out 8pins • Reset • Clock 10MHz お値段 • 半導体 ＋ 基板 = $100 + 送料 • 1Tile(区画) = $50 each • MAX:8x2Tiles 回数 • リードタイム • 約半年 • およそ2～3か月 に一回 • ChipIgniteの ペースによる

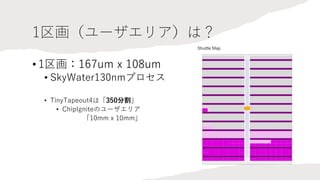

- 6. 1区画（ユーザエリア）は？ • 1区画：167um x108um • SkyWater130nmプロセス • TinyTapeout4は「350分割」 • ChipIgniteのユーザエリア 「10mm x 10mm」

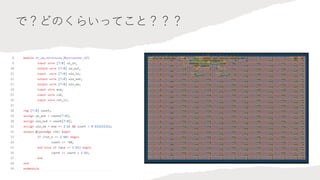

- 7.
- 8. 玄人向け：8bit Counter 利用セ ル数（60） • 空間的には1/6～1/8しか使っ ていない •400セルくらいが限界か？ • ピンが上部にしかない • AutoRouterがあまり頭 良くない

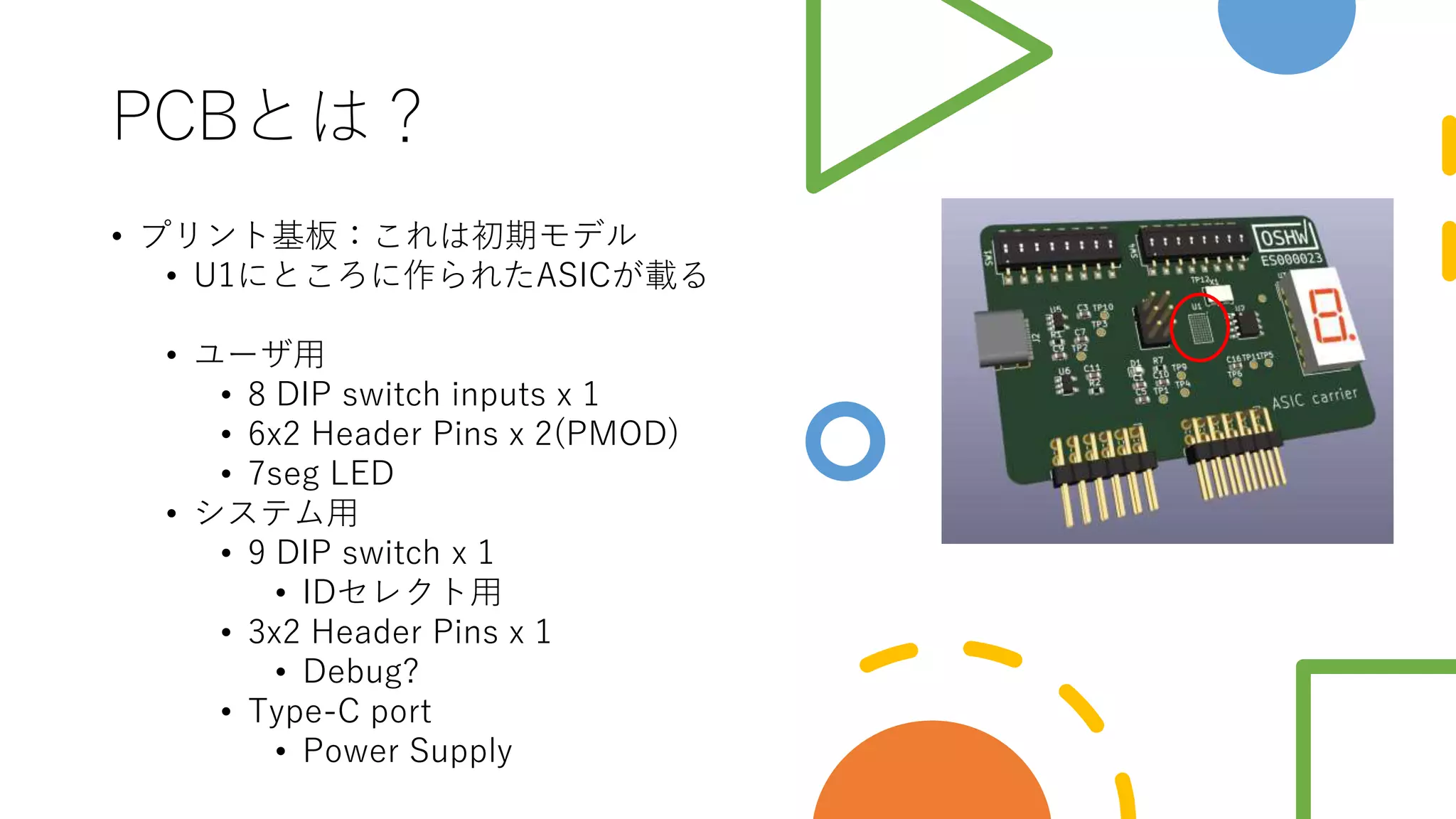

- 9. PCBとは？ • プリント基板：これは初期モデル • U1にところに作られたASICが載る •ユーザ用 • 8 DIP switch inputs x 1 • 6x2 Header Pins x 2(PMOD) • 7seg LED • システム用 • 9 DIP switch x 1 • IDセレクト用 • 3x2 Header Pins x 1 • Debug? • Type-C port • Power Supply
- 10.

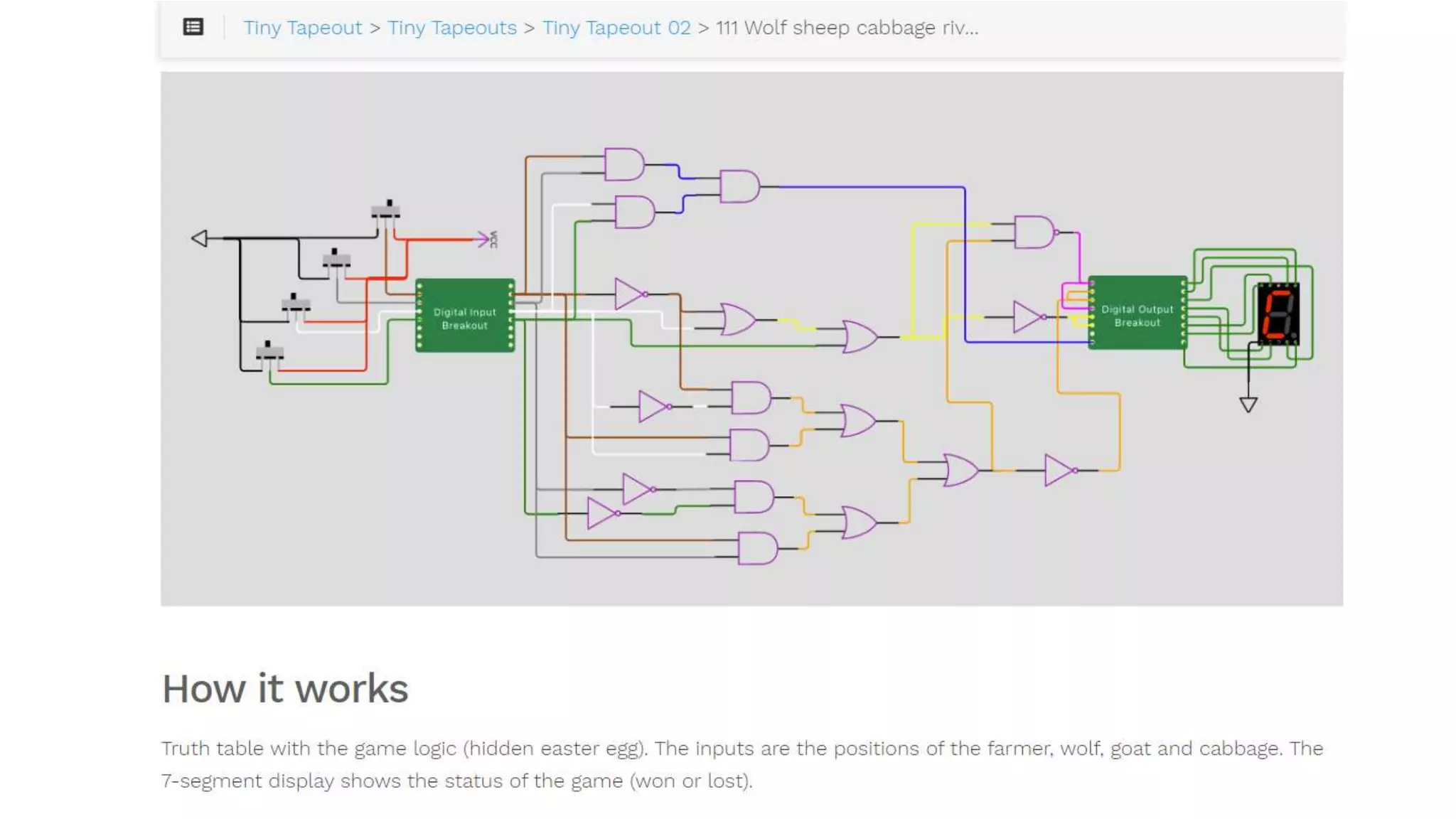

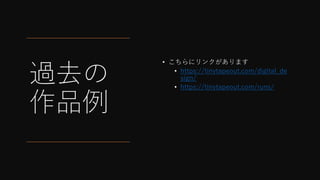

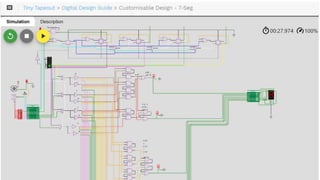

- 11. 過去の 作品例 • こちらにリンクがあります • https://tinytapeout.com/digital_de sign/ •https://tinytapeout.com/runs/

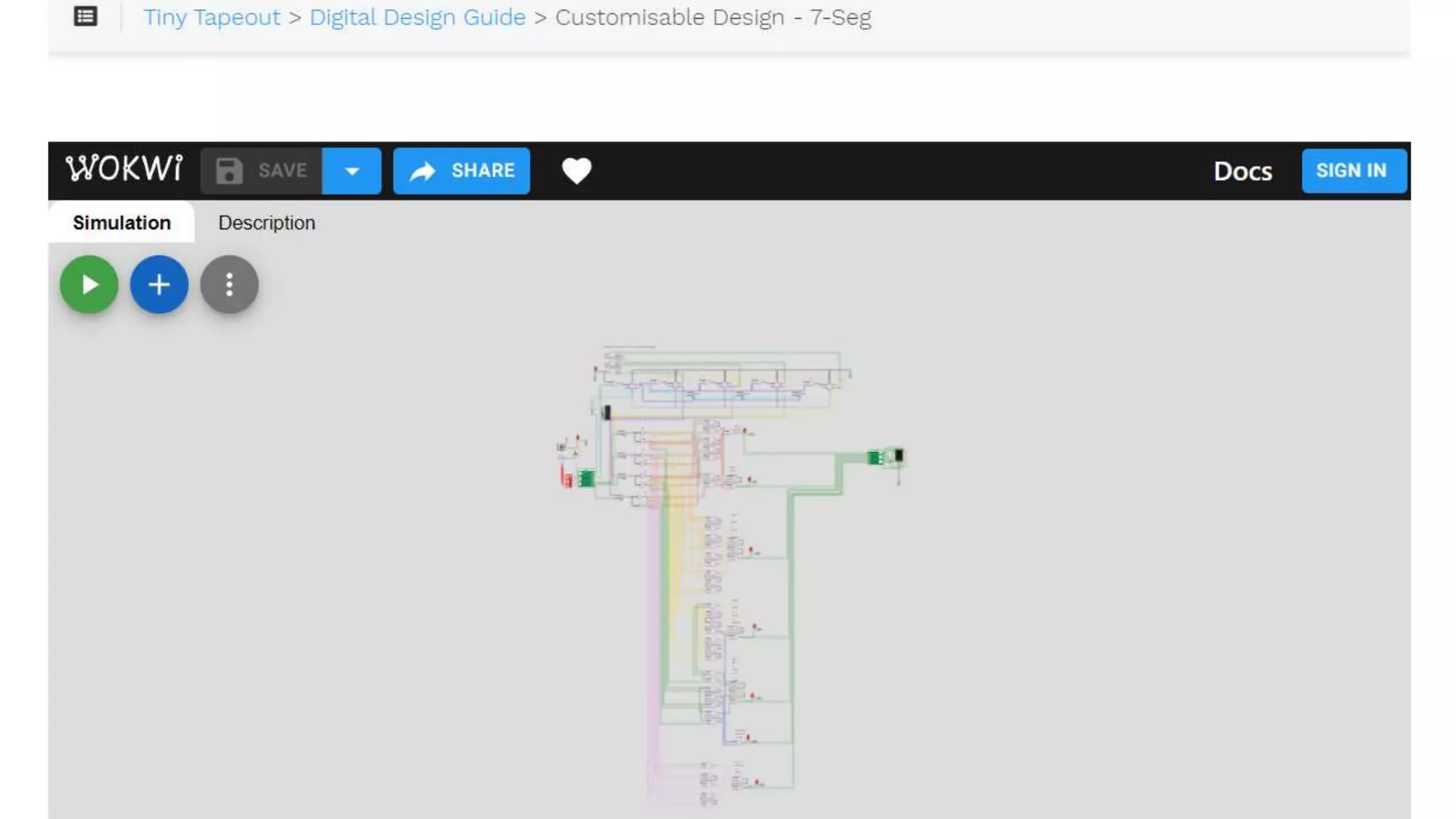

- 16.
- 17. 使ってみた感想 • 作業日数 • 4日間：土日を2回 •何を作るのか？ • ポイント：カッコいいことは 考えない！ • PCB無しもあるので、それを ダイソーのアクセサリー作成 キットでキーホルダーにす るってのもあり！ • 製造することを楽しもう！

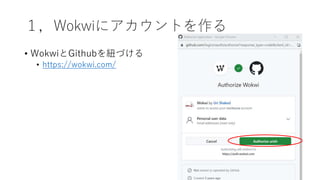

- 18.
- 19.

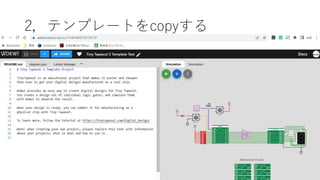

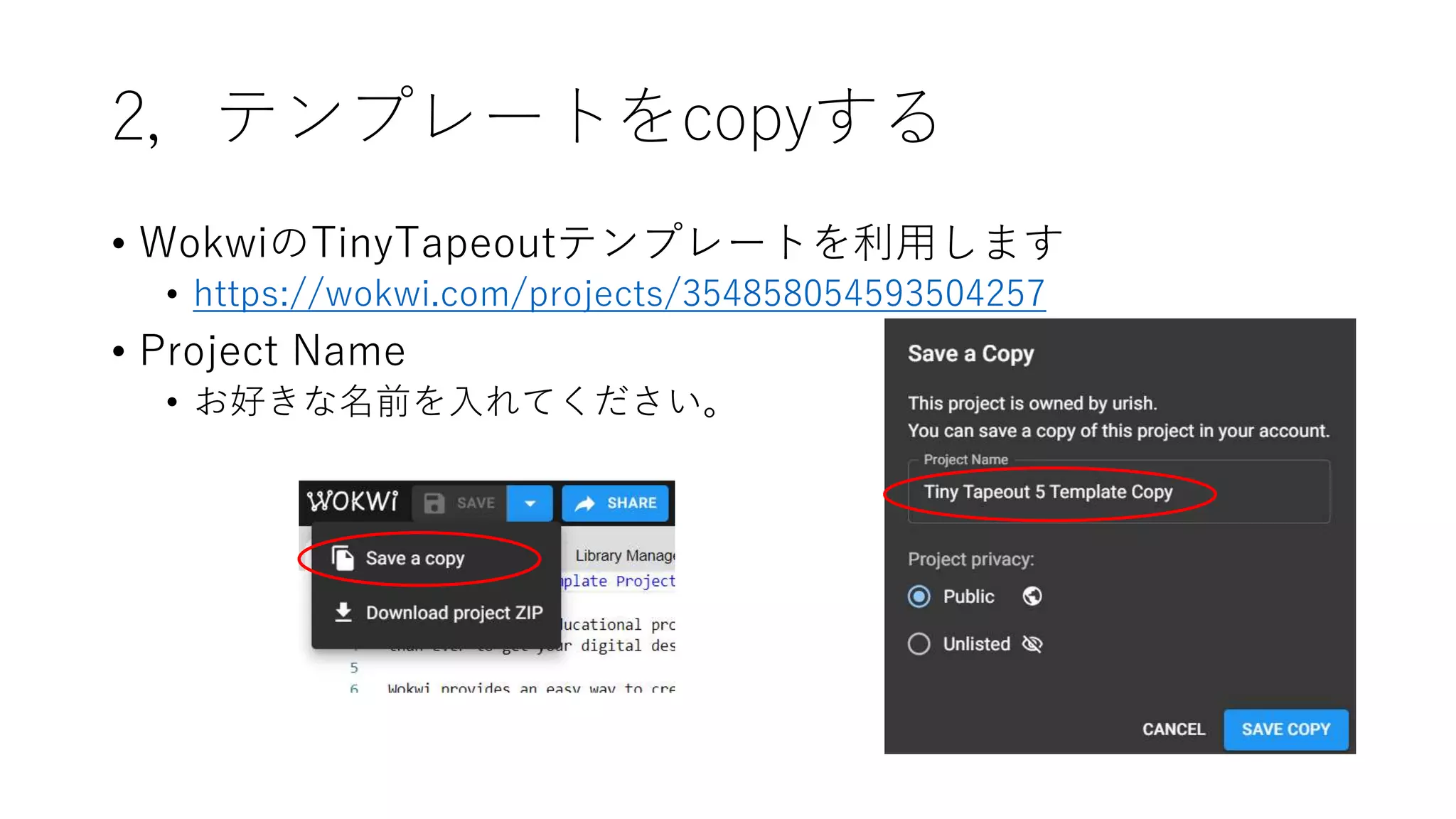

- 20. 2，テンプレートをcopyする • WokwiのTinyTapeoutテンプレートを利用します • https://wokwi.com/projects/354858054593504257 •Project Name • お好きな名前を入れてください。

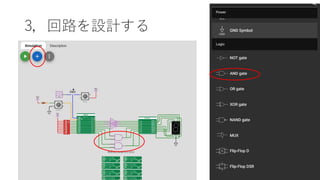

- 21.

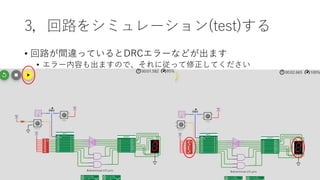

- 22.

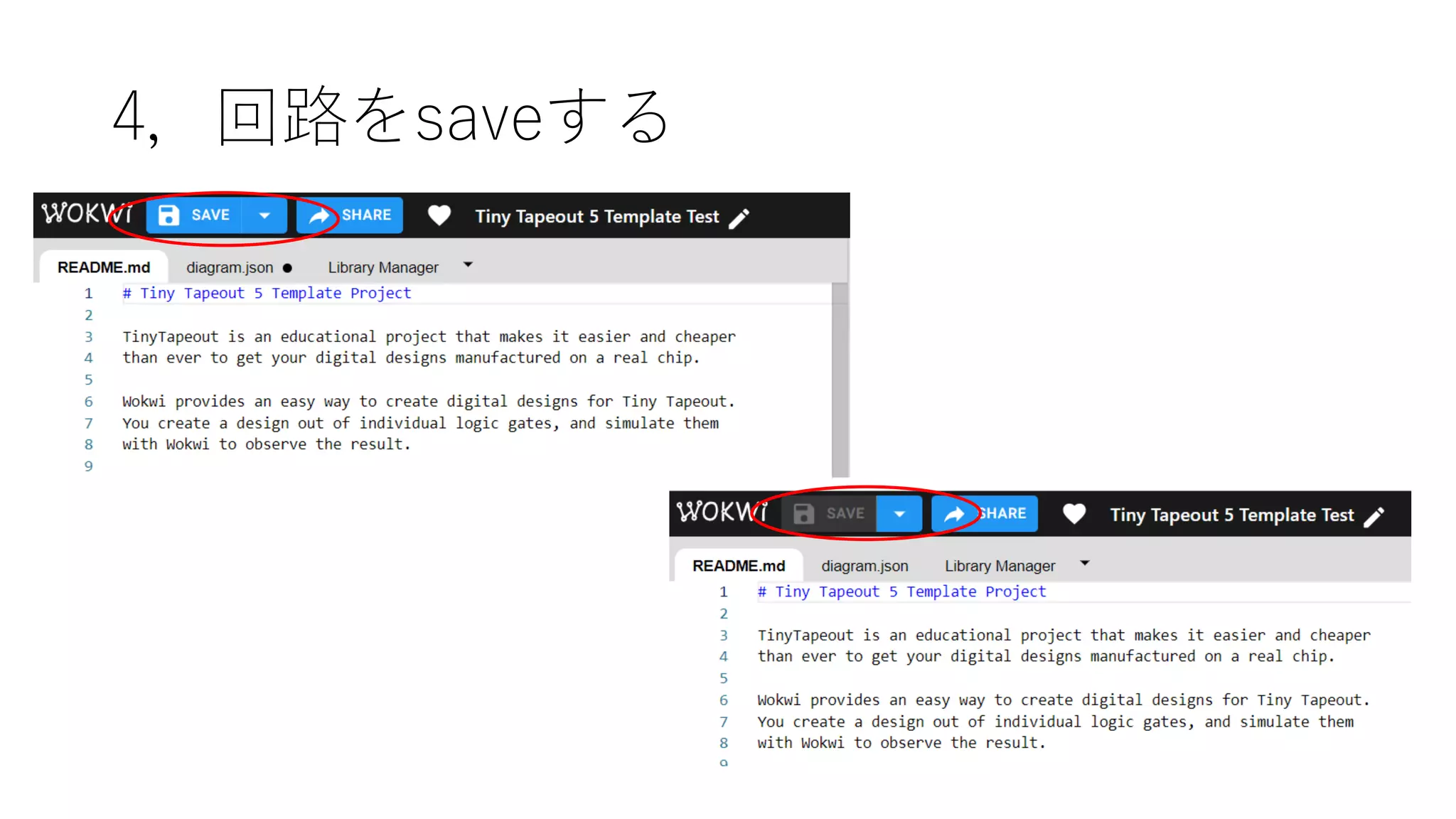

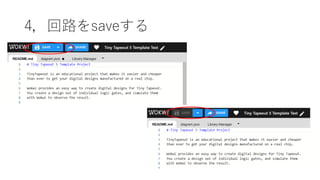

- 23.

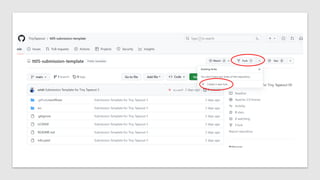

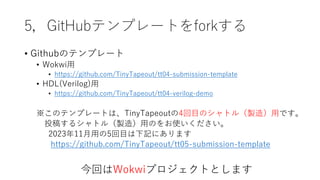

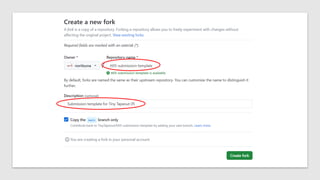

- 24. 5，GitHubテンプレートをforkする • Githubのテンプレート • Wokwi用 •https://github.com/TinyTapeout/tt04-submission-template • HDL(Verilog)用 • https://github.com/TinyTapeout/tt04-verilog-demo ※このテンプレートは、TinyTapeoutの4回目のシャトル（製造）用です。 投稿するシャトル（製造）用のをお使いください。 2023年11月用の5回目は下記にあります https://github.com/TinyTapeout/tt05-submission-template 今回はWokwiプロジェクトとします

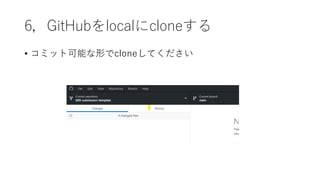

- 27.

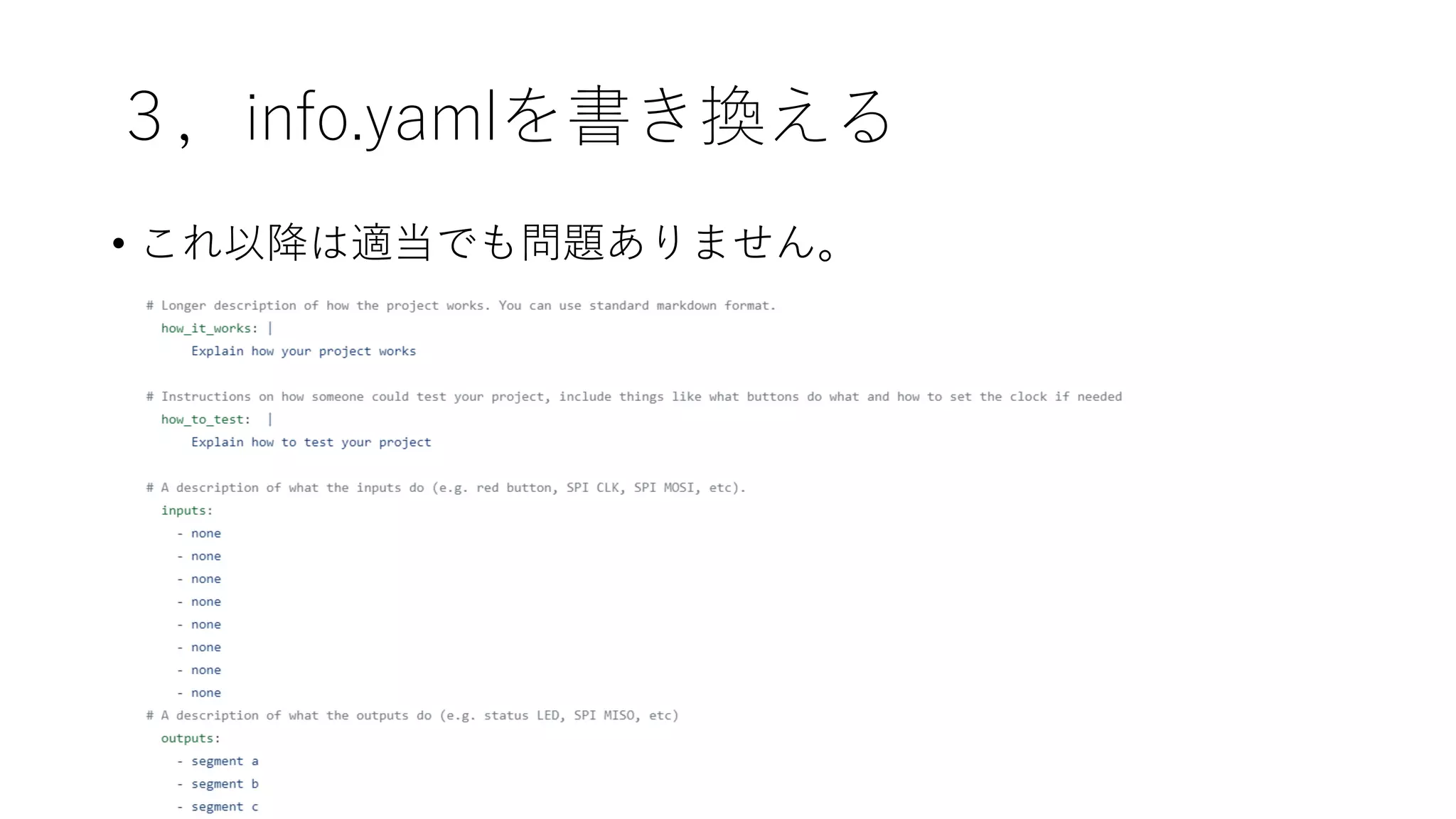

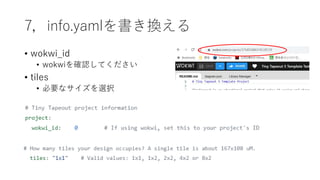

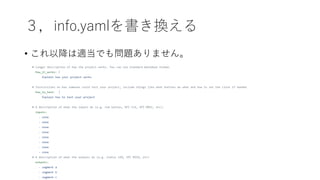

- 28. • wokwi_id • wokwiを確認してください •tiles • 必要なサイズを選択 7，info.yamlを書き換える
- 29. 7，info.yamlを書き換える • Author • 自分の名前 •Title • プロジェクトの名前 • Language • “Wokwi”のままで • Description • 説明
- 30.

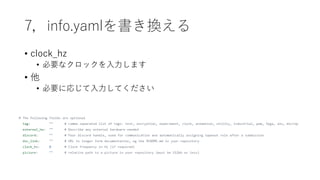

- 31. 7，info.yamlを書き換える • clock_hz • 必要なクロックを入力します •他 • 必要に応じて入力してください

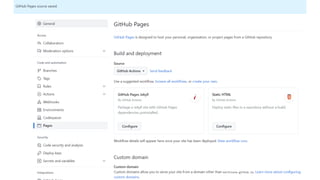

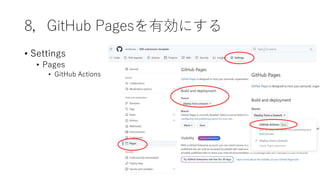

- 32. 8，GitHub Pagesを有効にする • Settings •Pages • GitHub Actions

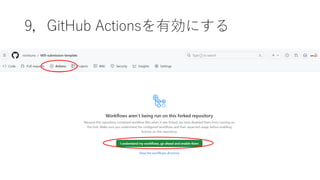

- 34.

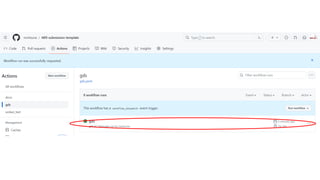

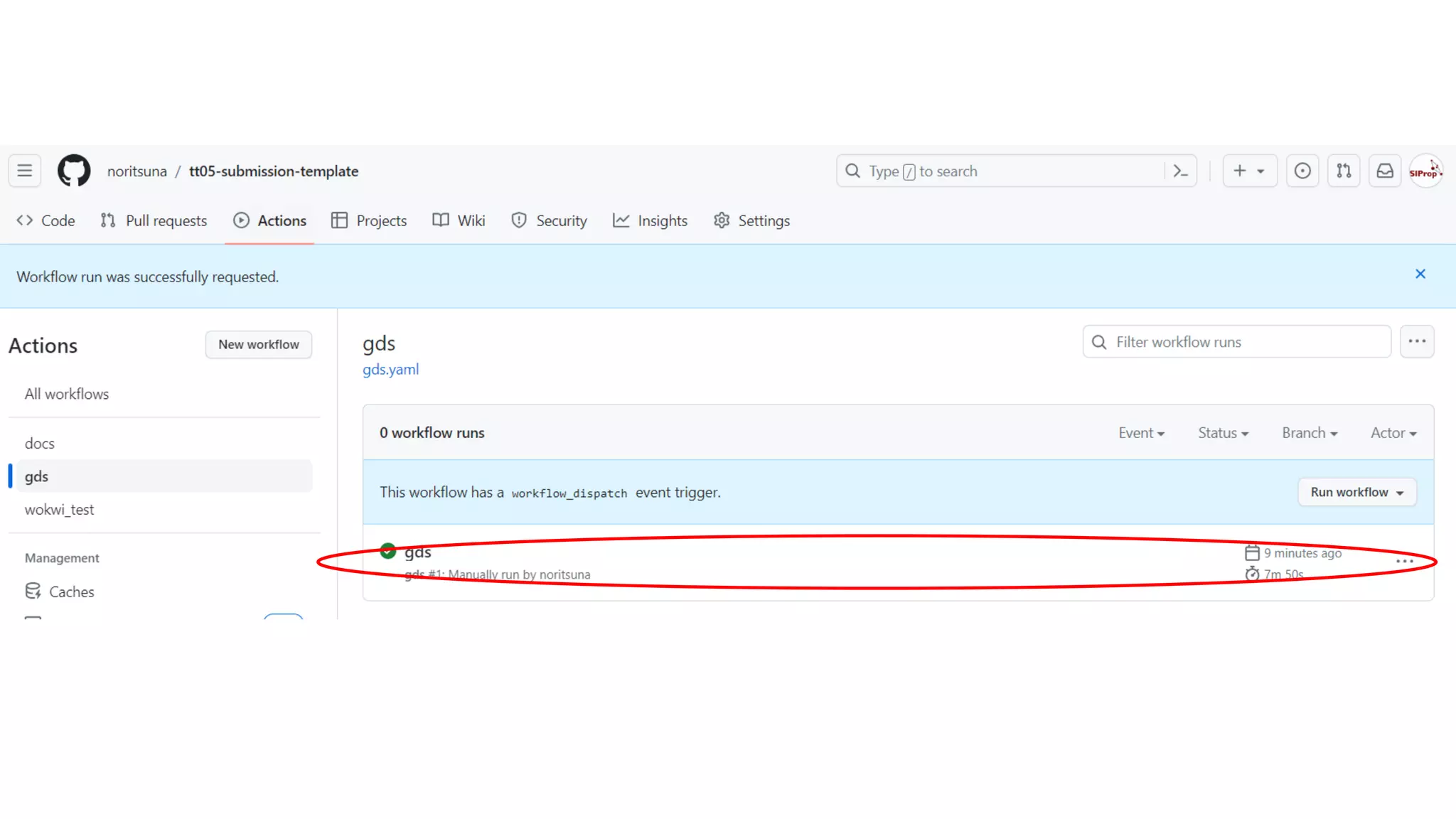

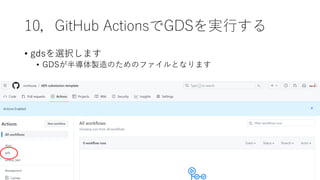

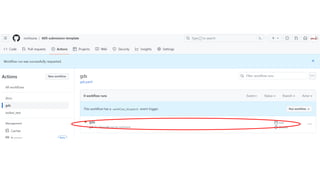

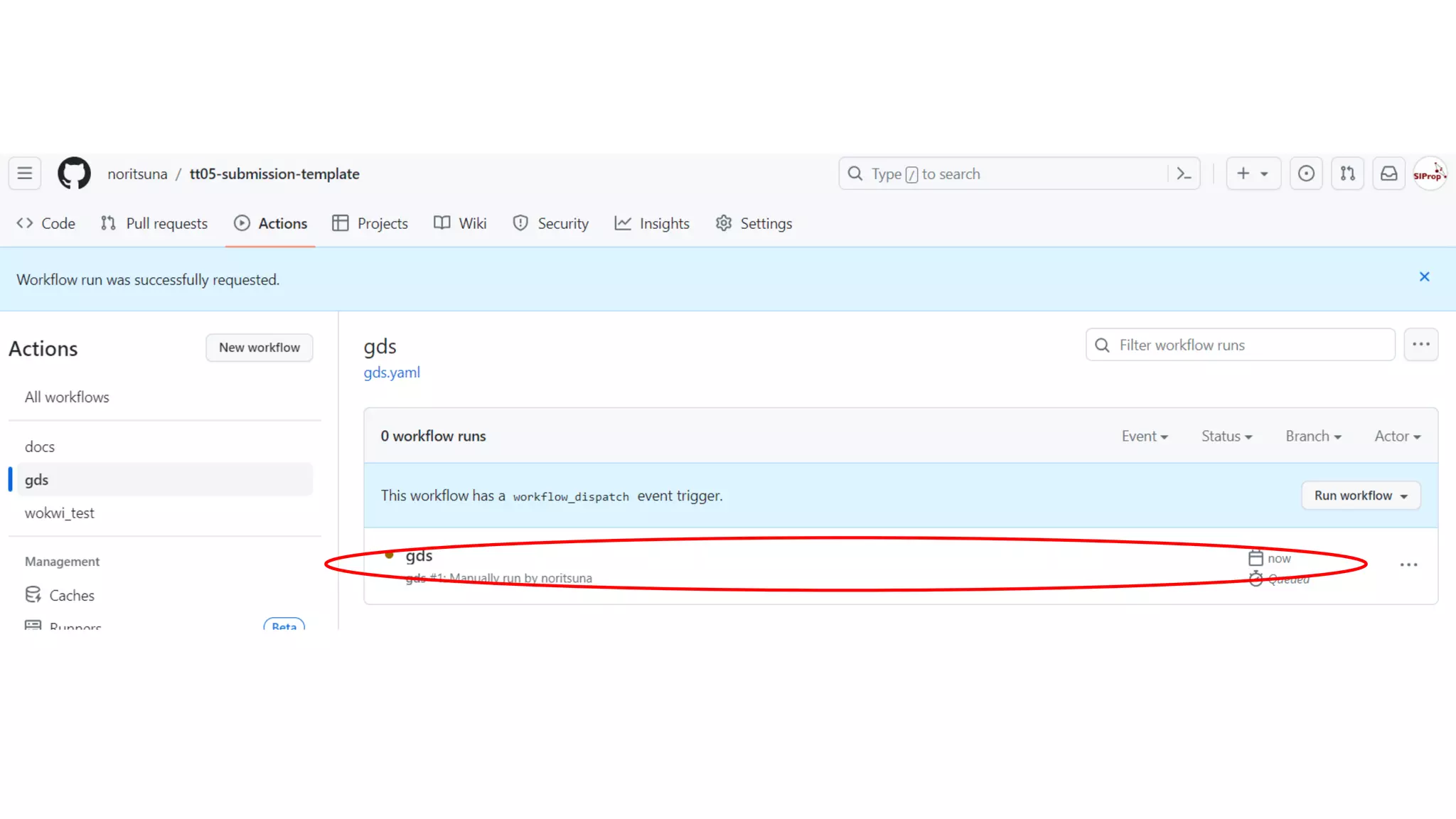

- 35. 10，GitHub ActionsでGDSを実行する • gdsを選択します •GDSが半導体製造のためのファイルとなります

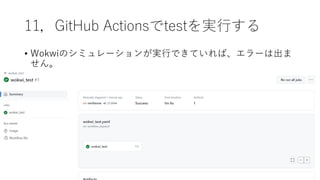

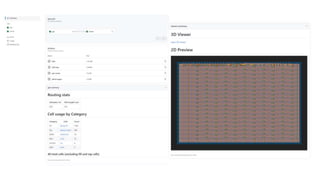

- 40.

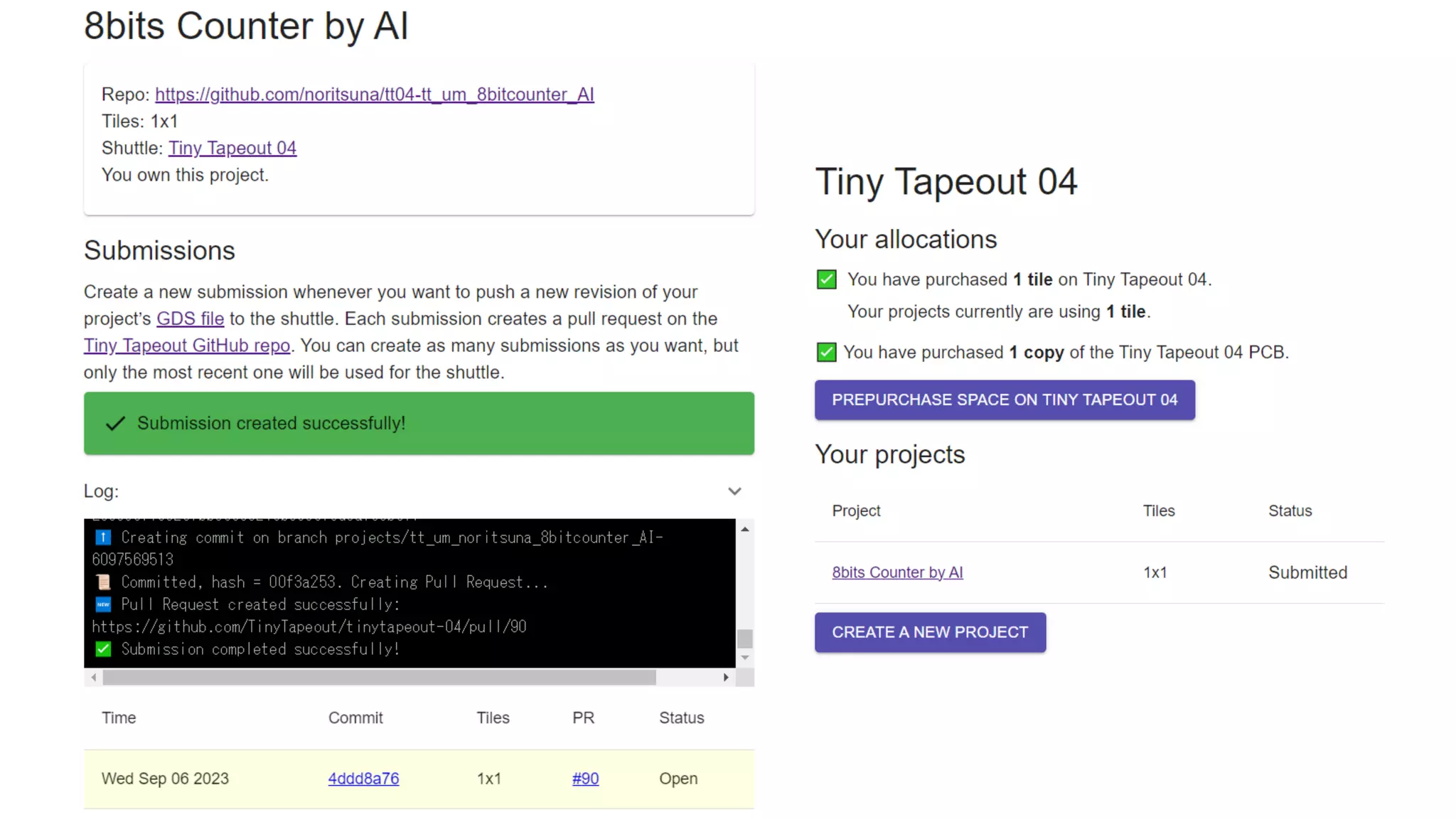

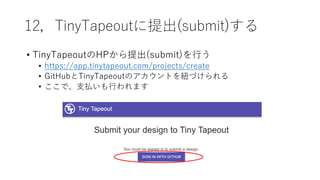

- 41. 12，TinyTapeoutに提出(submit)する • TinyTapeoutのHPから提出(submit)を行う • https://app.tinytapeout.com/projects/create •GitHubとTinyTapeoutのアカウントを紐づけられる • ここで、支払いも行われます

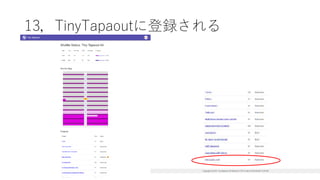

- 43.
