1. MENGENAL MACAM-MACAM JARINGAN
KOMPUTER UNTUK KEPERLUAN INFORMASI
DAN KOMUNIKASI
Oleh :
Labieb Maududi, S.Kom

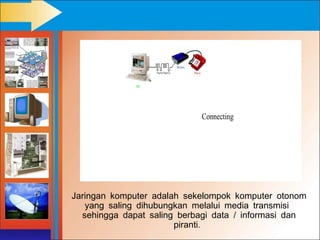

2. Jaringan komputer adalah sekelompok komputer otonom
yang saling dihubungkan melalui media transmisi
sehingga dapat saling berbagi data / informasi dan
piranti.

3. Tipe Jaringan Komputer
Berdasarkan luasan area yang dapat dijangkau atau
dilayani, jaringan komputer dibagi menjadi 3 golongan,
yaitu :
1. JARINGAN KOMPUTER LOKAL
( Local Area Network - LAN )
2. JARINGAN KOMPUTER METROPOLITAN
( Metropolitan Area Network - MAN )
3. JARINGAN KOMPUTER LUAS
( Wide Area Network - WAN )

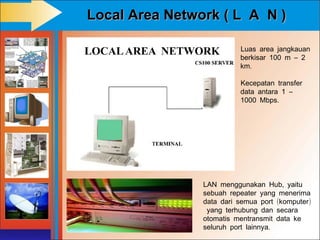

4. Local Area Network ( L A N )
Luas area jangkauan
berkisar 100 m – 2
km.
Kecepatan transfer
data antara 1 –
1000 Mbps.
LAN menggunakan Hub, yaitu
sebuah repeater yang menerima
data dari semua port (komputer)
yang terhubung dan secara
otomatis mentransmit data ke
seluruh port lainnya.

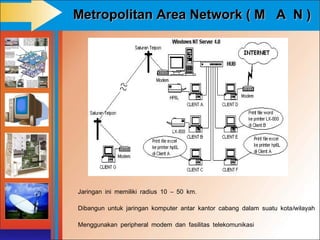

5. Metropolitan Area Network ( M A N )
Jaringan ini memiliki radius 10 – 50 km.
Dibangun untuk jaringan komputer antar kantor cabang dalam suatu kota /wilayah
Menggunakan peripheral modem dan fasilitas telekomunikasi

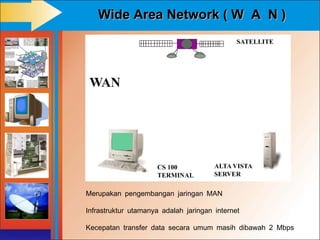

6. Wide Area Network ( W A N )
Merupakan pengembangan jaringan MAN
Infrastruktur utamanya adalah jaringan internet
Kecepatan transfer data secara umum masih dibawah 2 Mbps

7. TOPOLOGI JARINGAN
adalah :
Aturan - aturan atau bentuk hubungan fisik yang ada
pada
Jaringan Komputer

8. Topologi Jaringan Komputer

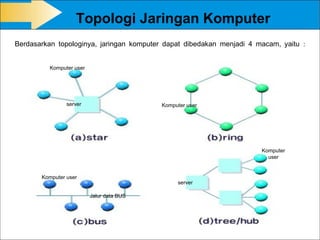

Berdasarkan topologinya, jaringan komputer dapat dibedakan menjadi 4 macam, yaitu :
Komputer user
server Komputer user
Komputer
user
Komputer user
server
Jalur data BUS

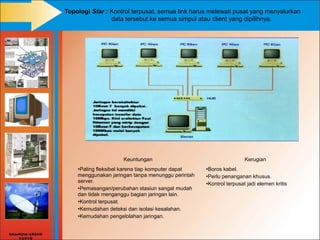

9. Topologi Star : Kontrol terpusat, semua link harus melewati pusat yang menyalurkan
data tersebut ke semua simpul atau client yang dipilihnya.
Keuntungan Kerugian
•Paling fleksibel karena tiap komputer dapat •Boros kabel.
menggunakan jaringan tanpa menunggu perintah •Perlu penanganan khusus.
server. •Kontrol terpusat jadi elemen kritis
•Pemasangan/perubahan stasiun sangat mudah
dan tidak menganggu bagian jaringan lain.
•Kontrol terpusat.
•Kemudahan deteksi dan isolasi kesalahan.
•Kemudahan pengelolahan jaringan.

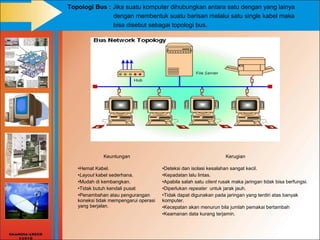

10. Topologi Bus : Jika suatu komputer dihubungkan antara satu dengan yang lainya
dengan membentuk suatu barisan melalui satu single kabel maka
bisa disebut sebagai topologi bus.
Keuntungan Kerugian
•Hemat Kabel. •Deteksi dan isolasi kesalahan sangat kecil.
•Layout kabel sederhana. •Kepadatan lalu lintas.
•Mudah di kembangkan. •Apabila salah satu client rusak maka jaringan tidak bisa berfungsi.
•Tidak butuh kendali pusat •Diperlukan repeater untuk jarak jauh.
•Penambahan atau pengurangan •Tidak dapat digunakan pada jaringan yang terdiri atas banyak
koneksi tidak mempengarui operasi komputer.
yang berjalan. •Kecepatan akan menurun bila jumlah pemakai bertambah
•Keamanan data kurang terjamin.

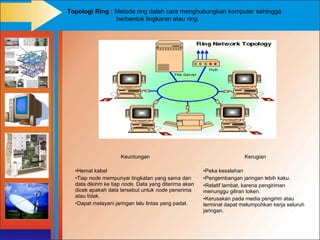

11. Topologi Ring : Metode ring dalah cara menghubungkan komputer sehingga
berbentuk lingkaran atau ring.
Keuntungan Kerugian
•Hemat kabel •Peka kesalahan
•Tiap node mempunyai tingkatan yang sama dan •Pengembangan jaringan lebih kaku.
data dikirim ke tiap node. Data yang diterima akan •Relatif lambat, karena pengiriman
dicek apakah data tersebut untuk node penerima menunggu giliran token.
atau tidak. •Kerusakan pada media pengirim atau
•Dapat melayani jaringan lalu lintas yang padat. terminal dapat melumpuhkan kerja seluruh
jaringan.

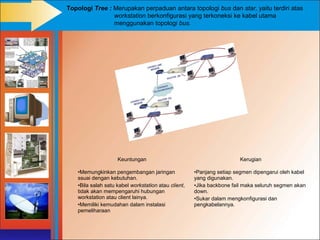

12. Topologi Tree : Merupakan perpaduan antara topologi bus dan star, yaitu terdiri atas
workstation berkonfigurasi yang terkoneksi ke kabel utama
menggunakan topologi bus.
Keuntungan Kerugian
•Memungkinkan pengembangan jaringan •Panjang setiap segmen dipengarui oleh kabel
ssuai dengan kebutuhan. yang digunakan.
•Bila salah satu kabel workstation atau client, •Jika backbone fail maka seluruh segmen akan
tidak akan mempengaruhi hubungan down.
workstation atau client lainya. •Sukar dalam mengkonfigurasi dan
•Memiliki kemudahan dalam instalasi pengkabelannya.
pemeliharaan

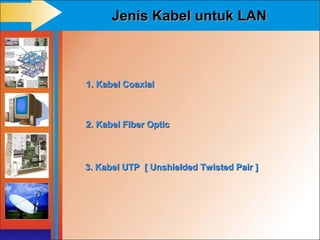

13. Jenis Kabel untuk LAN
1. Kabel Coaxial
2. Kabel Fiber Optic
3. Kabel UTP [ Unshielded Twisted Pair ]

14. Jenis Kabel untuk LAN
1. Kabel Coaxial

15. Jenis Kabel untuk LAN
2. Kabel Fiber Optic

16. Jenis Kabel untuk LAN

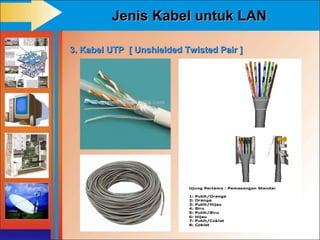

3. Kabel UTP [ Unshielded Twisted Pair ]

17. Jenis Kabel untuk LAN
3. Kabel UTP
ORANGE / PUTIH
ORANGE
HIJAU / PUTIH
HIJAU
BIRU / PUTIH
BIRU
COKLAT / PUTIH
COKLAT

18. REFRESHING

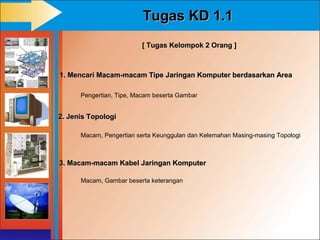

19. Tugas KD 1.1
[ Tugas Kelompok 2 Orang ]
1. Mencari Macam-macam Tipe Jaringan Komputer berdasarkan Area
Pengertian, Tipe, Macam beserta Gambar
2. Jenis Topologi
Macam, Pengertian serta Keunggulan dan Kelemahan Masing-masing Topologi
3. Macam-macam Kabel Jaringan Komputer
Macam, Gambar beserta keterangan

20. Dikumpulkan dalam Soft Copy – File
& Dipresentasikan

21. TERIMA KASIH
