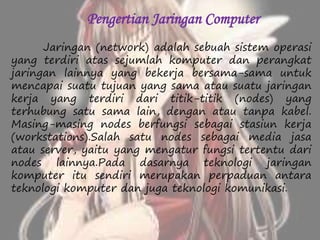

2. Pengertian Jaringan Computer
Jaringan (network) adalah sebuah sistem operasi
yang terdiri atas sejumlah komputer dan perangkat
jaringan lainnya yang bekerja bersama-sama untuk
mencapai suatu tujuan yang sama atau suatu jaringan
kerja yang terdiri dari titik-titik (nodes) yang
terhubung satu sama lain, dengan atau tanpa kabel.
Masing-masing nodes berfungsi sebagai stasiun kerja
(workstations).Salah satu nodes sebagai media jasa
atau server, yaitu yang mengatur fungsi tertentu dari
nodes lainnya.Pada dasarnya teknologi jaringan
komputer itu sendiri merupakan perpaduan antara
teknologi komputer dan juga teknologi komunikasi.

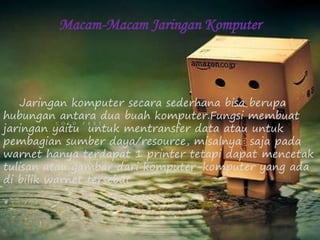

3. Macam-Macam Jaringan Komputer
Jaringan komputer secara sederhana bisa berupa
hubungan antara dua buah komputer.Fungsi membuat
jaringan yaitu untuk mentransfer data atau untuk
pembagian sumber daya/resource, misalnya saja pada
warnet hanya terdapat 1 printer tetapi dapat mencetak
tulisan atau gambar dari komputer-komputer yang ada
di bilik warnet tersebut.

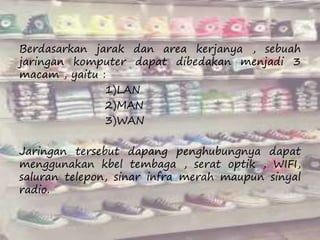

4. Berdasarkan jarak dan area kerjanya , sebuah
jaringan komputer dapat dibedakan menjadi 3
macam , yaitu :
1)LAN
2)MAN
3)WAN
Jaringan tersebut dapang penghubungnya dapat
menggunakan kbel tembaga , serat optik , WIFI,
saluran telepon, sinar infra merah maupun sinyal
radio.

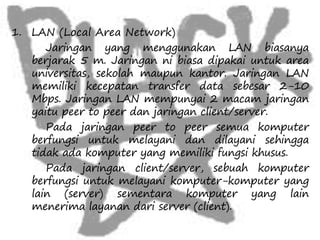

5. 1. LAN (Local Area Network)
Jaringan yang menggunakan LAN biasanya
berjarak 5 m. Jaringan ni biasa dipakai untuk area
universitas, sekolah maupun kantor. Jaringan LAN
memiliki kecepatan transfer data sebesar 2-10
Mbps. Jaringan LAN mempunyai 2 macam jaringan
yaitu peer to peer dan jaringan client/server.
Pada jaringan peer to peer semua komputer
berfungsi untuk melayani dan dilayani sehingga
tidak ada komputer yang memiliki fungsi khusus.
Pada jaringan client/server, sebuah komputer
berfungsi untuk melayani komputer-komputer yang
lain (server) sementara komputer yang lain
menerima layanan dari server (client).

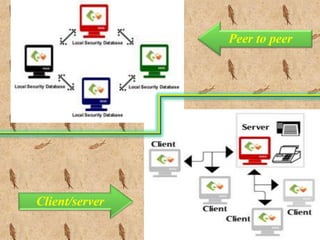

6. Peer to peer
Client/server

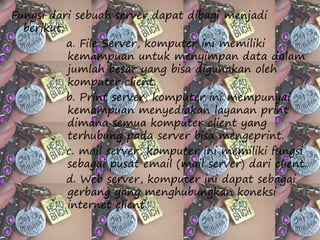

7. Fungsi dari sebuah server dapat dibagi menjadi
berikut:
a. File Server, komputer ini memiliki
kemampuan untuk menyimpan data dalam
jumlah besar yang bisa digunakan oleh
komputer client.
b. Print server, komputer ini mempunyai
kemampuan menyediakan layanan print
dimana semua komputer client yang
terhubung pada server bisa mengeprint.
c. mail server, komputer ini memiliki fungsi
sebagai pusat email (mail server) dari client.
d. Web server, komputer ini dapat sebagai
gerbang yang menghubungkan koneksi
internet client.

8. 2) MAN(metropolitan Area Network)
MAN hampir sama dengan LAN, hanya saja
jangkauannya lebih luas yakni 10-50 km.
jaringna ii tersusun dari beberapa jaringan LAN
dan cocok digunakan untuk kantor-kantor
pemerintahan yang letaknya masih dalam satu
kota.

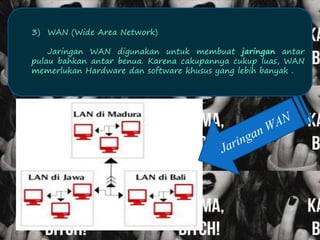

9. 3) WAN (Wide Area Network)
Jaringan WAN digunakan untuk membuat jaringan antar
pulau bahkan antar benua. Karena cakupannya cukup luas, WAN
memerlukan Hardware dan software khusus yang lebih banyak .

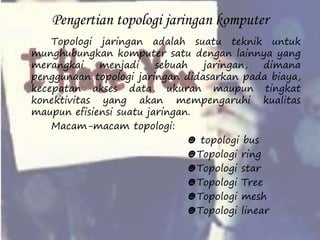

10. Pengertian topologi jaringan komputer
Topologi jaringan adalah suatu teknik untuk
munghubungkan komputer satu dengan lainnya yang
merangkai menjadi sebuah jaringan, dimana
penggunaan topologi jaringan didasarkan pada biaya,
kecepatan akses data, ukuran maupun tingkat
konektivitas yang akan mempengaruhi kualitas
maupun efisiensi suatu jaringan.
Macam-macam topologi:
☻ topologi bus
☻Topologi ring
☻Topologi star
☻Topologi Tree
☻Topologi mesh
☻Topologi linear

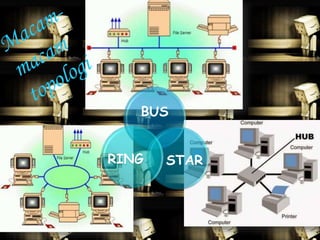

11. BUS
RING STAR

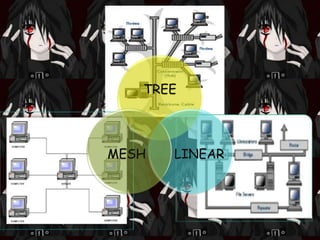

12. TREE
MESH LINEAR

13. ☻ Topologi bus
Topologi bus ini menggunakan kabel tunggal,
komputer saling berhubungan secara langsung hanya
menggunakan satu kabel saja. Kabel yang
menghubungkan jaringan ini adalah kabel koaksial dan
dilekatkan menggunakan T-connector.
Kelebihan topologi bus:
 Mudah untuk dikembangkan
 Tidak memerlukan kabel yang banyak
 Hemat biaya pemasangan
Kelemahan topologi bus:
 Tidak stabil
 Tingkat deteksi kesalahan sangat kecil
 Sulit mencari gangguan pada jaringan
 Tingkat lalu lintas tinggi/sering terjadi antrean data
 Untuk jarak jauh diperlukan repeater

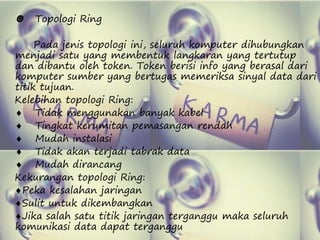

14. ☻ Topologi Ring
Pada jenis topologi ini, seluruh komputer dihubungkan
menjadi satu yang membentuk langkaran yang tertutup
dan dibantu oleh token. Token berisi info yang berasal dari
komputer sumber yang bertugas memeriksa sinyal data dari
titik tujuan.
Kelebihan topologi Ring:
 Tidak menggunakan banyak kabel
 Tingkat kerumitan pemasangan rendah
 Mudah instalasi
 Tidak akan terjadi tabrak data
 Mudah dirancang
Kekurangan topologi Ring:
Peka kesalahan jaringan
Sulit untuk dikembangkan
Jika salah satu titik jaringan terganggu maka seluruh
komunikasi data dapat terganggu

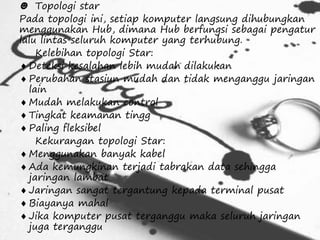

15. ☻ Topologi star
Pada topologi ini, setiap komputer langsung dihubungkan
menggunakan Hub, dimana Hub berfungsi sebagai pengatur
lalu lintas seluruh komputer yang terhubung.
Kelebihan topologi Star:
 Deteksi kesalahan lebih mudah dilakukan
 Perubahan stasiun mudah dan tidak menganggu jaringan
lain
Mudah melakukan control
 Tingkat keamanan tingg
Paling fleksibel
Kekurangan topologi Star:
Menggunakan banyak kabel
Ada kemungkinan terjadi tabrakan data sehingga
jaringan lambat
 Jaringan sangat tergantung kepada terminal pusat
 Biayanya mahal
 Jika komputer pusat terganggu maka seluruh jaringan
juga terganggu

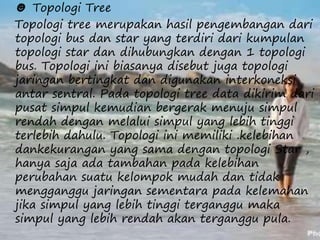

16. ☻ Topologi Tree
Topologi tree merupakan hasil pengembangan dari
topologi bus dan star yang terdiri dari kumpulan
topologi star dan dihubungkan dengan 1 topologi
bus. Topologi ini biasanya disebut juga topologi
jaringan bertingkat dan digunakan interkoneksi
antar sentral. Pada topologi tree data dikirim dari
pusat simpul kemudian bergerak menuju simpul
rendah dengan melalui simpul yang lebih tinggi
terlebih dahulu. Topologi ini memiliki .kelebihan
dankekurangan yang sama dengan topologi Star ,
hanya saja ada tambahan pada kelebihan
perubahan suatu kelompok mudah dan tidak
mengganggu jaringan sementara pada kelemahan
jika simpul yang lebih tinggi terganggu maka
simpul yang lebih rendah akan terganggu pula.

17. ☻Topologi Mesh / Jala
Topologi Mesh merupakan rangkaian jaringan yang saling
terhubung secara langsung ke setiap titik perangkat
lainnya.
Kelebihan :
 Dinamis dalam memperbaiki kerusakan titik jaringan
 Data dikirim ke tujuan tanpa melalui komputer lain
 Data lebih cepat proses pengiriman data
 Jika terjadi kerusakan pada satu komputer tidak akan
mengganggu komputer lainnya
Kekurangan :
 Biaya untuk memasangnya sangat besar.
 Perlu banyak kabel
 Perlu banyak port I/O , setiap komputer diperlukan
n-1 port I/O dan sebanyak n(n-1)/2 koneksi
 Proses instalasi sulit dan rumit

18. ☻ Topologi Linear
Topologi ini merupakan perluasan dari topologi bus
dimana kabel utama harus dihubungkan ke tiap titik
komputer menggunakan T-connector. Topologi tipe ini
merupakan jenis yang sederhana menggunakan kabel
RG-58.
Kelebihan Topologi Linear:
 Sederhana jaringannya
 Hemat kabel
 Mudah untuk dikembangkan
Kelemahan Topologi Linear:
 Deteksi kesalahan sangat kecil
 Keamanan kurang terjamin
 Lalu lintas data tinggi
 Kecepatan transfer tergantung kepada jumlah
pengguna,kecepatan turun jika pengguna
bertambah

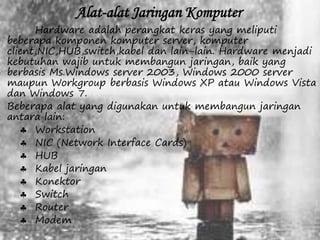

19. Alat-alat Jaringan Komputer
Hardware adalah perangkat keras yang meliputi
beberapa komponen komputer server, komputer
client,NIC,HUB,switch,kabel dan lain-lain. Hardware menjadi
kebutuhan wajib untuk membangun jaringan, baik yang
berbasis Ms.Windows server 2003, Windows 2000 server
maupun Workgroup berbasis Windows XP atau Windows Vista
dan Windows 7.
Beberapa alat yang digunakan untuk membangun jaringan
antara lain:
 Workstation
 NIC (Network Interface Cards)
 HUB
 Kabel jaringan
 Konektor
 Switch
 Router
 Modem

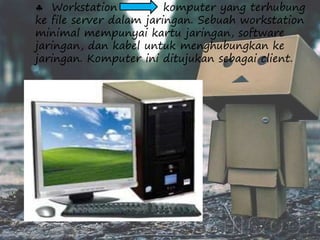

20.  Workstation komputer yang terhubung
ke file server dalam jaringan. Sebuah workstation
minimal mempunyai kartu jaringan, software
jaringan, dan kabel untuk menghubungkan ke
jaringan. Komputer ini ditujukan sebagai client.

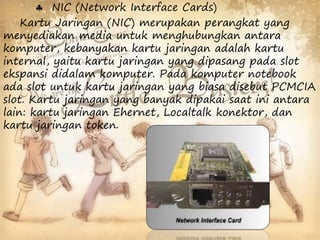

21.  NIC (Network Interface Cards)
Kartu Jaringan (NIC) merupakan perangkat yang
menyediakan media untuk menghubungkan antara
komputer, kebanyakan kartu jaringan adalah kartu
internal, yaitu kartu jaringan yang dipasang pada slot
ekspansi didalam komputer. Pada komputer notebook
ada slot untuk kartu jaringan yang biasa disebut PCMCIA
slot. Kartu jaringan yang banyak dipakai saat ini antara
lain: kartu jaringan Ehernet, Localtalk konektor, dan
kartu jaringan token.

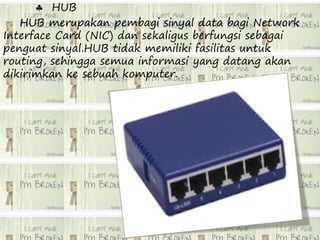

22.  HUB
HUB merupakan pembagi sinyal data bagi Network
Interface Card (NIC) dan sekaligus berfungsi sebagai
penguat sinyal.HUB tidak memiliki fasilitas untuk
routing, sehingga semua informasi yang datang akan
dikirimkan ke sebuah komputer.

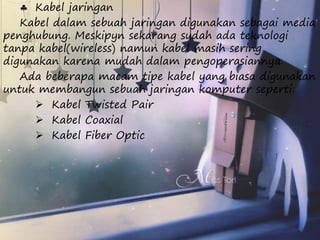

23.  Kabel jaringan
Kabel dalam sebuah jaringan digunakan sebagai media
penghubung. Meskipyn sekarang sudah ada teknologi
tanpa kabel(wireless) namun kabel masih sering
digunakan karena mudah dalam pengoperasiannya.
Ada beberapa macam tipe kabel yang biasa digunakan
untuk membangun sebuah jaringan komputer seperti:
 Kabel Twisted Pair
 Kabel Coaxial
 Kabel Fiber Optic

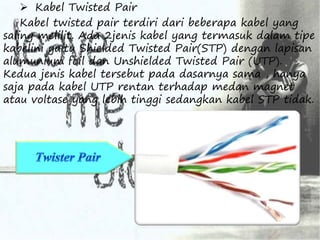

24.  Kabel Twisted Pair
Kabel twisted pair terdiri dari beberapa kabel yang
saling melilit. Ada 2jenis kabel yang termasuk dalam tipe
kabelini yaitu Shielded Twisted Pair(STP) dengan lapisan
alumunium foil dan Unshielded Twisted Pair (UTP).
Kedua jenis kabel tersebut pada dasarnya sama , hanya
saja pada kabel UTP rentan terhadap medan magnet
atau voltase yang lebih tinggi sedangkan kabel STP tidak.

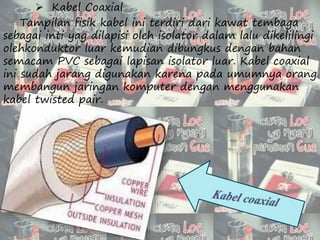

25.  Kabel Coaxial
Tampilan fisik kabel ini terdiri dari kawat tembaga
sebagai inti yag dilapisi oleh isolator dalam lalu dikelilingi
olehkonduktor luar kemudian dibungkus dengan bahan
semacam PVC sebagai lapisan isolator luar. Kabel coaxial
ini sudah jarang digunakan karena pada umumnya orang
membangun jaringan komputer dengan menggunakan
kabel twisted pair.

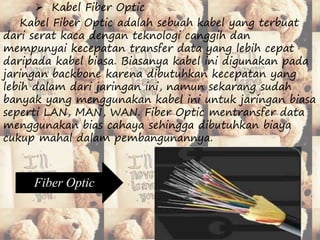

26.  Kabel Fiber Optic
Kabel Fiber Optic adalah sebuah kabel yang terbuat
dari serat kaca dengan teknologi canggih dan
mempunyai kecepatan transfer data yang lebih cepat
daripada kabel biasa. Biasanya kabel ini digunakan pada
jaringan backbone karena dibutuhkan kecepatan yang
lebih dalam dari jaringan ini, namun sekarang sudah
banyak yang menggunakan kabel ini untuk jaringan biasa
seperti LAN, MAN, WAN. Fiber Optic mentransfer data
menggunakan bias cahaya sehingga dibutuhkan biaya
cukup mahal dalam pembangunannya.
Fiber Optic

27.  Konektor
Konektor digunakan sebagai sarana penghubung
antara kabel dengan colokan NIC yang ada
padakomputer. Jenis konektor ini disesuaikan dengan
tipe kabel yang digunakan misalnya konektor RJ-45
berpasangan dengan tipe kabel UTP/STP, konektor
BNC/T berpasangan dengan kabel coaxial dan konektor
ST berpasangan dengan kabel fiber optic.

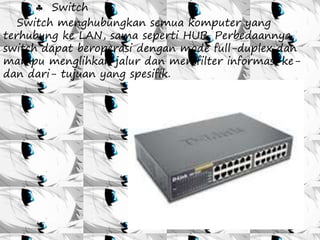

28.  Switch
Switch menghubungkan semua komputer yang
terhubung ke LAN, sama seperti HUB. Perbedaannya
switch dapat beroperasi dengan mode full-duplex dan
mampu menglihkan jalur dan memfilter informasi ke-dan
dari- tujuan yang spesifik.

29.  Router
Router memiliki kemampuan melewatkan paket IP
dari satu jaringan ke jaringan lain yang mungkin
memiliki banyak jalur di antara keduanya. Jika dua atau
lebih LAN terhubung dengan router, setiap LAN
dianggap sebagai subnetwork yang berbeda.
Router terdiri atas dua jenis :
 Router Dedicted : sebuah device khusus yang dibuat
oleh pabrik.
 Router PC : dimana PC dapat difungsikan sebagai
router selama memiliki lebih dari satu interface
jaringan, mampu mem-forward paket IP, serta
menjalankan program untuk mengatur routing
paket.

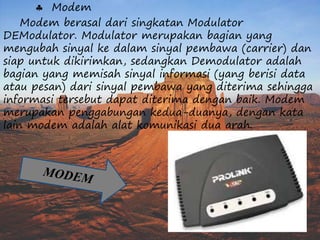

30.  Modem
Modem berasal dari singkatan Modulator
DEModulator. Modulator merupakan bagian yang
mengubah sinyal ke dalam sinyal pembawa (carrier) dan
siap untuk dikirimkan, sedangkan Demodulator adalah
bagian yang memisah sinyal informasi (yang berisi data
atau pesan) dari sinyal pembawa yang diterima sehingga
informasi tersebut dapat diterima dengan baik. Modem
merupakan penggabungan kedua-duanya, dengan kata
lain modem adalah alat komunikasi dua arah.
