Dokumen tersebut membahas tentang jaringan komputer, mulai dari pengenalan jaringan komputer, macam-macam jaringan komputer, perangkat jaringan, penggolongan jaringan berdasarkan topologi, dan macam-macam koneksi jaringan komputer.

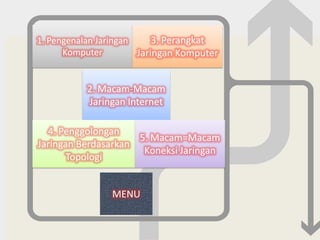

3. 1. Pengenalan Jaringan 3. Perangkat
Komputer Jaringan Komputer
2. Macam-Macam
Jaringan Internet
4. Penggolongan
5. Macam=Macam
Jaringan Berdasarkan
Koneksi Jaringan
Topologi
MENU

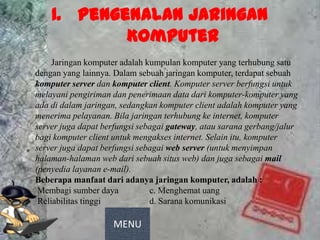

4. 1. Pengenalan Jaringan
Komputer
Jaringan komputer adalah kumpulan komputer yang terhubung satu
dengan yang lainnya. Dalam sebuah jaringan komputer, terdapat sebuah
komputer server dan komputer client. Komputer server berfungsi untuk
melayani pengiriman dan penerimaan data dari komputer-komputer yang
ada di dalam jaringan, sedangkan komputer client adalah komputer yang
menerima pelayanan. Bila jaringan terhubung ke internet, komputer
server juga dapat berfungsi sebagai gateway, atau sarana gerbang/jalur
bagi komputer client untuk mengakses internet. Selain itu, komputer
server juga dapat berfungsi sebagai web server (untuk menyimpan
halaman-halaman web dari sebuah situs web) dan juga sebagai mail
(penyedia layanan e-mail).
Beberapa manfaat dari adanya jaringan komputer, adalah :
a. Membagi sumber daya c. Menghemat uang
b. Reliabilitas tinggi d. Sarana komunikasi
MENU

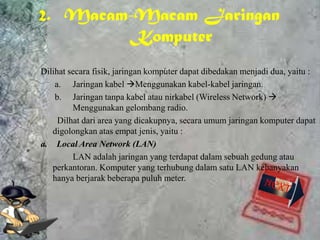

5. 2. Macam-Macam Jaringan
Komputer
Dilihat secara fisik, jaringan komputer dapat dibedakan menjadi dua, yaitu :
a. Jaringan kabel Menggunakan kabel-kabel jaringan.
b. Jaringan tanpa kabel atau nirkabel (Wireless Network) 
Menggunakan gelombang radio.
Dilhat dari area yang dicakupnya, secara umum jaringan komputer dapat
digolongkan atas empat jenis, yaitu :
a. Local Area Network (LAN)
LAN adalah jaringan yang terdapat dalam sebuah gedung atau
perkantoran. Komputer yang terhubung dalam satu LAN kebanyakan
hanya berjarak beberapa puluh meter.

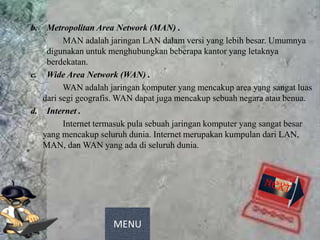

6. b. Metropolitan Area Network (MAN) .
MAN adalah jaringan LAN dalam versi yang lebih besar. Umumnya
digunakan untuk menghubungkan beberapa kantor yang letaknya
berdekatan.
c. Wide Area Network (WAN) .
WAN adalah jaringan komputer yang mencakup area yang sangat luas
dari segi geografis. WAN dapat juga mencakup sebuah negara atau benua.
d. Internet .
Internet termasuk pula sebuah jaringan komputer yang sangat besar
yang mencakup seluruh dunia. Internet merupakan kumpulan dari LAN,
MAN, dan WAN yang ada di seluruh dunia.
MENU

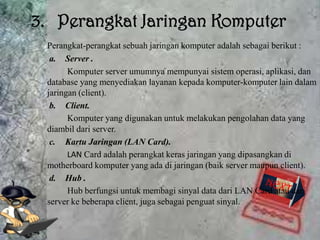

7. 3. Perangkat Jaringan Komputer
Perangkat-perangkat sebuah jaringan komputer adalah sebagai berikut :
a. Server .
Komputer server umumnya mempunyai sistem operasi, aplikasi, dan
database yang menyediakan layanan kepada komputer-komputer lain dalam
jaringan (client).
b. Client.
Komputer yang digunakan untuk melakukan pengolahan data yang
diambil dari server.
c. Kartu Jaringan (LAN Card).
LAN Card adalah perangkat keras jaringan yang dipasangkan di
motherboard komputer yang ada di jaringan (baik server maupun client).
d. Hub .
Hub berfungsi untuk membagi sinyal data dari LAN Card atau dari
server ke beberapa client, juga sebagai penguat sinyal.

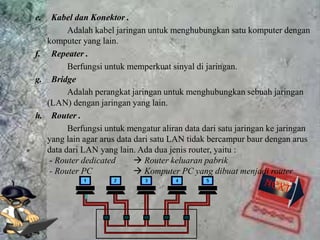

8. e. Kabel dan Konektor .
Adalah kabel jaringan untuk menghubungkan satu komputer dengan
komputer yang lain.
f. Repeater .
Berfungsi untuk memperkuat sinyal di jaringan.
g. Bridge
Adalah perangkat jaringan untuk menghubungkan sebuah jaringan
(LAN) dengan jaringan yang lain.
h. Router .
Berfungsi untuk mengatur aliran data dari satu jaringan ke jaringan
yang lain agar arus data dari satu LAN tidak bercampur baur dengan arus
data dari LAN yang lain. Ada dua jenis router, yaitu :
- Router dedicated  Router keluaran pabrik
- Router PC  Komputer PC yang dibuat menjadi router

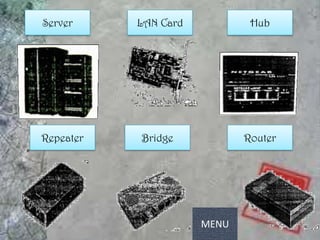

9. Server LAN Card Hub
Repeater Bridge Router
MENU

10. 4. Penggolongan Jaringan
Berdasarkan Topologi
Merupakan gambaran dari struktur jaringan yang akan dibangun. Ada dua jenis
topologi yaitu :
a. Topologi Fisik (Physical Topology), gambaran nyata dari hubungan kabel-kabel dalam
satu jaringan.
1) Topologi Bus.
Beberapa host di hubungkan dengan jalur data backbone tunggal yaitu berupa
kabel lurus panjang (kabel koaksial). Jumlah jaringan komputer yang dihubungkan dalam
jaringan berpengaruh terhadap performance jaringan, karena hanya satu komputer yang dapat
mengirimkan data dan komputer lain akan menunggu sampai data tersebut terkirim.

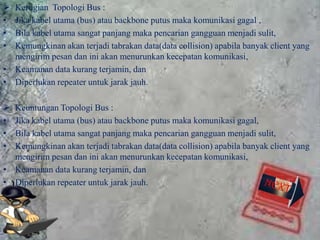

11.  Kerugian Topologi Bus :
• Jika kabel utama (bus) atau backbone putus maka komunikasi gagal ,
• Bila kabel utama sangat panjang maka pencarian gangguan menjadi sulit,
• Kemungkinan akan terjadi tabrakan data(data collision) apabila banyak client yang
mengirim pesan dan ini akan menurunkan kecepatan komunikasi,
• Keamanan data kurang terjamin, dan
• Diperlukan repeater untuk jarak jauh.
 Keuntungan Topologi Bus :
• Jika kabel utama (bus) atau backbone putus maka komunikasi gagal,
• Bila kabel utama sangat panjang maka pencarian gangguan menjadi sulit,
• Kemungkinan akan terjadi tabrakan data(data collision) apabila banyak client yang
mengirim pesan dan ini akan menurunkan kecepatan komunikasi,
• Keamanan data kurang terjamin, dan
• Diperlukan repeater untuk jarak jauh.

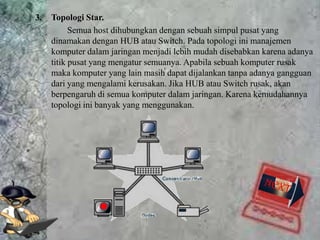

12. 3. Topologi Star.
Semua host dihubungkan dengan sebuah simpul pusat yang
dinamakan dengan HUB atau Switch. Pada topologi ini manajemen
komputer dalam jaringan menjadi lebih mudah disebabkan karena adanya
titik pusat yang mengatur semuanya. Apabila sebuah komputer rusak
maka komputer yang lain masih dapat dijalankan tanpa adanya gangguan
dari yang mengalami kerusakan. Jika HUB atau Switch rusak, akan
berpengaruh di semua komputer dalam jaringan. Karena kemudahannya
topologi ini banyak yang menggunakan.

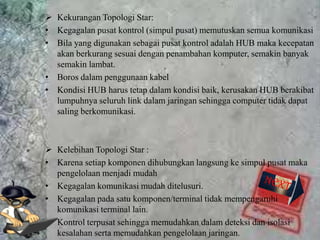

13.  Kekurangan Topologi Star:
• Kegagalan pusat kontrol (simpul pusat) memutuskan semua komunikasi
• Bila yang digunakan sebagai pusat kontrol adalah HUB maka kecepatan
akan berkurang sesuai dengan penambahan komputer, semakin banyak
semakin lambat.
• Boros dalam penggunaan kabel
• Kondisi HUB harus tetap dalam kondisi baik, kerusakan HUB berakibat
lumpuhnya seluruh link dalam jaringan sehingga computer tidak dapat
saling berkomunikasi.
 Kelebihan Topologi Star :
• Karena setiap komponen dihubungkan langsung ke simpul pusat maka
pengelolaan menjadi mudah
• Kegagalan komunikasi mudah ditelusuri.
• Kegagalan pada satu komponen/terminal tidak mempengaruhi
komunikasi terminal lain.
• Kontrol terpusat sehingga memudahkan dalam deteksi dan isolasi
kesalahan serta memudahkan pengelolaan jaringan.

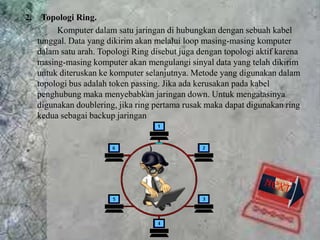

14. 2. Topologi Ring.
Komputer dalam satu jaringan di hubungkan dengan sebuah kabel
tunggal. Data yang dikirim akan melalui loop masing-masing komputer
dalam satu arah. Topologi Ring disebut juga dengan topologi aktif karena
masing-masing komputer akan mengulangi sinyal data yang telah dikirim
untuk diteruskan ke komputer selanjutnya. Metode yang digunakan dalam
topologi bus adalah token passing. Jika ada kerusakan pada kabel
penghubung maka menyebabkan jaringan down. Untuk mengatasinya
digunakan doublering, jika ring pertama rusak maka dapat digunakan ring
kedua sebagai backup jaringan

15.  Kekurangan Topologi Ring :
• Kerusakan pada salah satu media pengirim/terminal dapat
melumpuhkan kerja seluruh jaringan
• Paket data harus melewati setiap komputer antara pengirim dan
penerima, sehingga menjadi lebih lambat
• Pengembangan jaringan menjadi lebih kaku karena penambahan
terminal atau node menjadi lebih sulit bila port sudah habis.
 KelebihanTopologi Ring:
• Dapat melayani aliran lalu lintas data yang padat
• Aliran data mengalir lebih cepat karena dapat melayani data dari kiri
atau kanan dari server
• Trasmisi data yang relatif sederhana seperti perjalanan paket data
dalam satu arah saja.
MENU

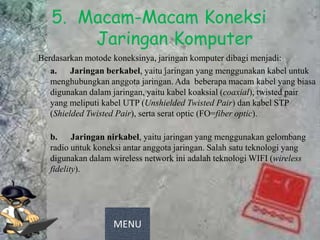

16. 5. Macam-Macam Koneksi
Jaringan Komputer
Berdasarkan motode koneksinya, jaringan komputer dibagi menjadi:
a. Jaringan berkabel, yaitu jaringan yang menggunakan kabel untuk
menghubungkan anggota jaringan. Ada beberapa macam kabel yang biasa
digunakan dalam jaringan, yaitu kabel koaksial (coaxial), twisted pair
yang meliputi kabel UTP (Unshielded Twisted Pair) dan kabel STP
(Shielded Twisted Pair), serta serat optic (FO=fiber optic).
b. Jaringan nirkabel, yaitu jaringan yang menggunakan gelombang
radio untuk koneksi antar anggota jaringan. Salah satu teknologi yang
digunakan dalam wireless network ini adalah teknologi WIFI (wireless
fidelity).
