Jaringan internet adalah jaringan komputer global yang saling terhubung dan dapat berbagi informasi. Jaringan memungkinkan berbagi sumber daya, reliabilitas tinggi, dan menghemat biaya. Topologi jaringan menentukan cara menghubungkan komputer dalam jaringan, seperti topologi bintang, bus, dan cincin. Perangkat keras jaringan seperti modem, kabel, NIC, hub, repeater, bridge, dan router memungkinkan terhubung dan berkomunikasi antar

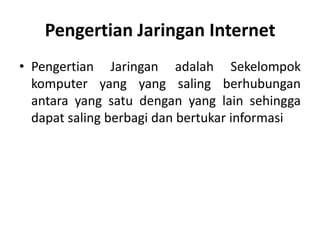

2. Pengertian Jaringan Internet
• Pengertian Jaringan adalah Sekelompok
komputer yang yang saling berhubungan
antara yang satu dengan yang lain sehingga
dapat saling berbagi dan bertukar informasi

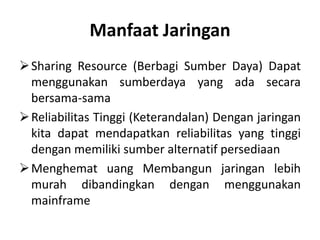

3. Manfaat Jaringan
 Sharing Resource (Berbagi Sumber Daya) Dapat
menggunakan sumberdaya yang ada secara
bersama-sama
 Reliabilitas Tinggi (Keterandalan) Dengan jaringan
kita dapat mendapatkan reliabilitas yang tinggi
dengan memiliki sumber alternatif persediaan
 Menghemat uang Membangun jaringan lebih
murah dibandingkan dengan menggunakan
mainframe

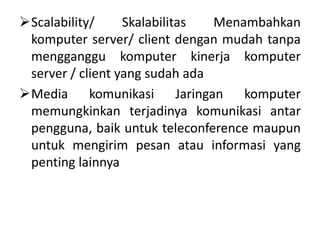

4. Scalability/ Skalabilitas Menambahkan
komputer server/ client dengan mudah tanpa
mengganggu komputer kinerja komputer
server / client yang sudah ada
Media komunikasi Jaringan komputer
memungkinkan terjadinya komunikasi antar
pengguna, baik untuk teleconference maupun
untuk mengirim pesan atau informasi yang
penting lainnya

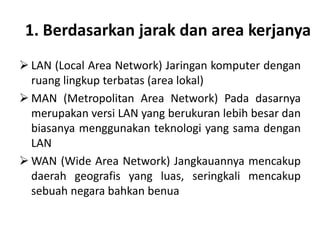

6. 1. Berdasarkan jarak dan area kerjanya
 LAN (Local Area Network) Jaringan komputer dengan
ruang lingkup terbatas (area lokal)
 MAN (Metropolitan Area Network) Pada dasarnya
merupakan versi LAN yang berukuran lebih besar dan
biasanya menggunakan teknologi yang sama dengan
LAN
 WAN (Wide Area Network) Jangkauannya mencakup
daerah geografis yang luas, seringkali mencakup
sebuah negara bahkan benua

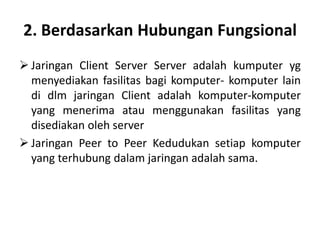

7. 2. Berdasarkan Hubungan Fungsional
 Jaringan Client Server Server adalah kumputer yg
menyediakan fasilitas bagi komputer- komputer lain
di dlm jaringan Client adalah komputer-komputer
yang menerima atau menggunakan fasilitas yang
disediakan oleh server
 Jaringan Peer to Peer Kedudukan setiap komputer
yang terhubung dalam jaringan adalah sama.

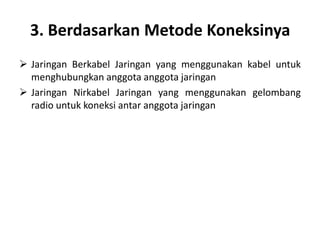

8. 3. Berdasarkan Metode Koneksinya
 Jaringan Berkabel Jaringan yang menggunakan kabel untuk
menghubungkan anggota anggota jaringan
 Jaringan Nirkabel Jaringan yang menggunakan gelombang
radio untuk koneksi antar anggota jaringan

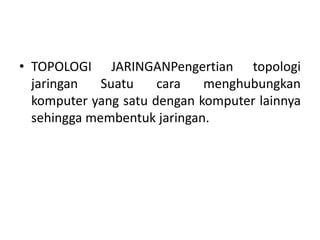

9. • TOPOLOGI JARINGANPengertian topologi
jaringan Suatu cara menghubungkan
komputer yang satu dengan komputer lainnya
sehingga membentuk jaringan.

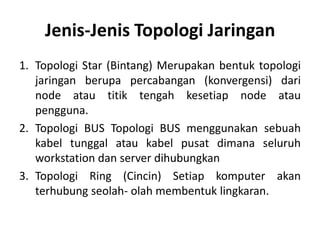

10. Jenis-Jenis Topologi Jaringan
1. Topologi Star (Bintang) Merupakan bentuk topologi
jaringan berupa percabangan (konvergensi) dari
node atau titik tengah kesetiap node atau
pengguna.
2. Topologi BUS Topologi BUS menggunakan sebuah
kabel tunggal atau kabel pusat dimana seluruh
workstation dan server dihubungkan
3. Topologi Ring (Cincin) Setiap komputer akan
terhubung seolah- olah membentuk lingkaran.

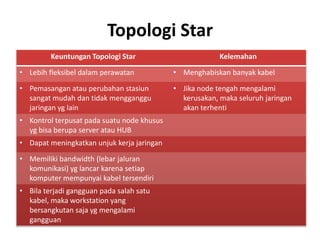

11. Topologi Star
Keuntungan Topologi Star Kelemahan
• Lebih fleksibel dalam perawatan • Menghabiskan banyak kabel
• Pemasangan atau perubahan stasiun • Jika node tengah mengalami
sangat mudah dan tidak mengganggu kerusakan, maka seluruh jaringan
jaringan yg lain akan terhenti
• Kontrol terpusat pada suatu node khusus
yg bisa berupa server atau HUB
• Dapat meningkatkan unjuk kerja jaringan
• Memiliki bandwidth (lebar jaluran
komunikasi) yg lancar karena setiap
komputer mempunyai kabel tersendiri
• Bila terjadi gangguan pada salah satu
kabel, maka workstation yang
bersangkutan saja yg mengalami
gangguan

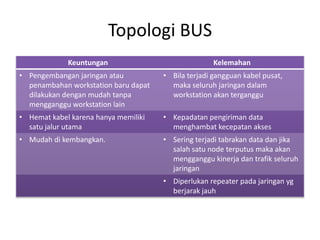

12. Topologi BUS
Keuntungan Kelemahan
• Pengembangan jaringan atau • Bila terjadi gangguan kabel pusat,
penambahan workstation baru dapat maka seluruh jaringan dalam
dilakukan dengan mudah tanpa workstation akan terganggu
mengganggu workstation lain
• Hemat kabel karena hanya memiliki • Kepadatan pengiriman data
satu jalur utama menghambat kecepatan akses
• Mudah di kembangkan. • Sering terjadi tabrakan data dan jika
salah satu node terputus maka akan
mengganggu kinerja dan trafik seluruh
jaringan
• Diperlukan repeater pada jaringan yg
berjarak jauh

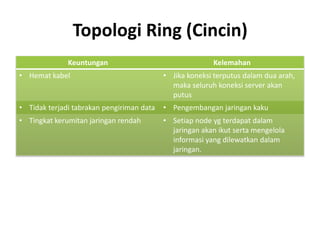

13. Topologi Ring (Cincin)
Keuntungan Kelemahan
• Hemat kabel • Jika koneksi terputus dalam dua arah,
maka seluruh koneksi server akan
putus
• Tidak terjadi tabrakan pengiriman data • Pengembangan jaringan kaku
• Tingkat kerumitan jaringan rendah • Setiap node yg terdapat dalam
jaringan akan ikut serta mengelola
informasi yang dilewatkan dalam
jaringan.

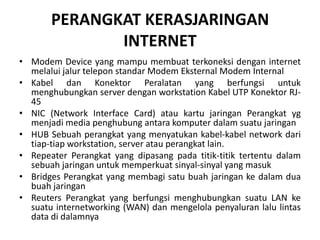

14. PERANGKAT KERASJARINGAN
INTERNET
• Modem Device yang mampu membuat terkoneksi dengan internet
melalui jalur telepon standar Modem Eksternal Modem Internal
• Kabel dan Konektor Peralatan yang berfungsi untuk
menghubungkan server dengan workstation Kabel UTP Konektor RJ-
45
• NIC (Network Interface Card) atau kartu jaringan Perangkat yg
menjadi media penghubung antara komputer dalam suatu jaringan
• HUB Sebuah perangkat yang menyatukan kabel-kabel network dari
tiap-tiap workstation, server atau perangkat lain.
• Repeater Perangkat yang dipasang pada titik-titik tertentu dalam
sebuah jaringan untuk memperkuat sinyal-sinyal yang masuk
• Bridges Perangkat yang membagi satu buah jaringan ke dalam dua
buah jaringan
• Reuters Perangkat yang berfungsi menghubungkan suatu LAN ke
suatu internetworking (WAN) dan mengelola penyaluran lalu lintas
data di dalamnya
