1. TEORI DASAR
THERMOLUMINESCENT
DOSIMETER (TLD)
Agung Nugroho O, ST, MSi
agung_nokt@yahoo.co.id

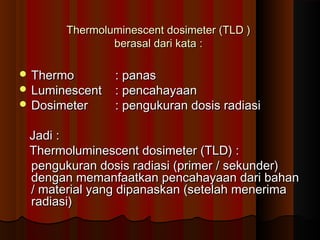

2. Thermoluminescent dosimeter (TLD )
berasal dari kata :
 Thermo : panas
 Luminescent : pencahayaan
 Dosimeter : pengukuran dosis radiasi
Jadi :
Thermoluminescent dosimeter (TLD) :
pengukuran dosis radiasi (primer / sekunder)
dengan memanfaatkan pencahayaan dari bahan
/ material yang dipanaskan (setelah menerima
radiasi)

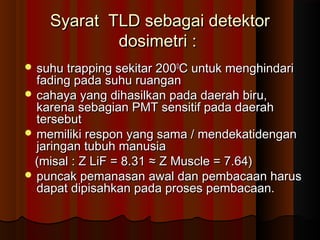

3. Syarat TLD sebagai detektor
dosimetri :
 suhu trapping sekitar 2000C untuk menghindari
fading pada suhu ruangan
 cahaya yang dihasilkan pada daerah biru,
karena sebagian PMT sensitif pada daerah
tersebut
 memiliki respon yang sama / mendekatidengan
jaringan tubuh manusia
(misal : Z LiF = 8.31 ≈ Z Muscle = 7.64)
 puncak pemanasan awal dan pembacaan harus
dapat dipisahkan pada proses pembacaan.

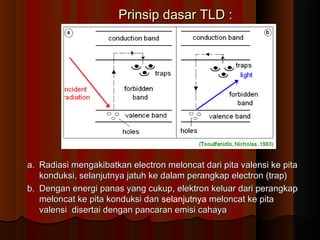

4. Prinsip dasar TLD :
a. Radiasi mengakibatkan electron meloncat dari pita valensi ke pita
konduksi, selanjutnya jatuh ke dalam perangkap electron (trap)
b. Dengan energi panas yang cukup, elektron keluar dari perangkap
meloncat ke pita konduksi dan selanjutnya meloncat ke pita
valensi disertai dengan pancaran emisi cahaya

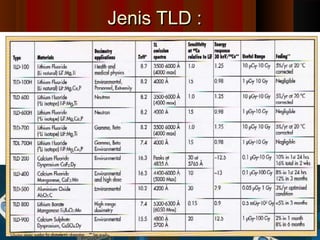

5. Jenis TLD :

6. Karakteristik TLD :
Jenis detektor TLD memiliki beberapa keunggulan
karakteristik
antara lain :
 Memiliki rentang energi yang lebar μGy -Gy
 Tidak dipengaruhi oleh laju dosis
 Tidak mengalami saturasi, kecuali pada dosis yang sangat tinggi
 Tidak memiliki efek foging, dapat digunakan untuk periode yang
lama dan cocok untuk mengukur dosis lingkungan
 Lebih sensitif, dapat membedakan dosis 0.05mSv/bulan
 Fleksibel untuk pengukuran ekstremitas
 Dapat digunakan berulang-ulang
 Hasil pengukuran dapat dibaca dengan cepat <30second
Kelemahan detektor TLD antara lain :
 Data pengukuran hanya dapat dibaca satu kali
 Membutuhkan penyimpanan yang stabil
 memiliki efek fading
 sensitif terhadap cahaya

7. Prinsip dasar TLD reader :
 The heater :
menghasilkan panas sebagai energi untuk
pemindahan electron dalam trap
 The Photomultiplier tube (PMT) : memperbanyak
emisi cahaya yang dihasilkan TLD dari pemanasan
the heater
 The electronic system :
amplifikasi efek PMT dengan HV agar dapat
diubah menjadi sinyal digital (recorder)
(Meredith & Massey, 1977)

8. TLD Reader :
John, Elford HaroldJ & Cunningham, Robert John , 1983)

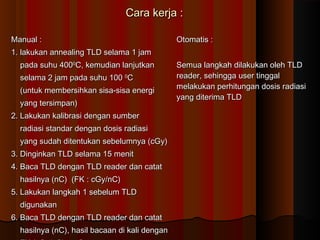

9. Cara kerja :
Manual : Otomatis :
1. lakukan annealing TLD selama 1 jam
pada suhu 4000C, kemudian lanjutkan Semua langkah dilakukan oleh TLD
selama 2 jam pada suhu 100 0C reader, sehingga user tinggal
melakukan perhitungan dosis radiasi
(untuk membersihkan sisa-sisa energi
yang diterima TLD
yang tersimpan)
2. Lakukan kalibrasi dengan sumber
radiasi standar dengan dosis radiasi
yang sudah ditentukan sebelumnya (cGy)
3. Dinginkan TLD selama 15 menit
4. Baca TLD dengan TLD reader dan catat
hasilnya (nC) (FK : cGy/nC)
5. Lakukan langkah 1 sebelum TLD
digunakan
6. Baca TLD dengan TLD reader dan catat
hasilnya (nC), hasil bacaan di kali dengan

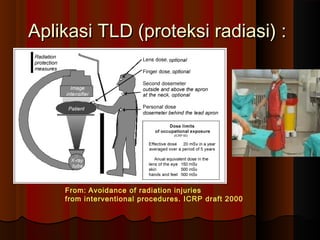

10. Aplikasi TLD (proteksi radiasi) :
From: Avoidance of radiation injuries
from interventional procedures. ICRP draft 2000

11. Aplikasi TLD dalam Bidang
Kesehatan : Radiodiagnostik
 ESD
TLD

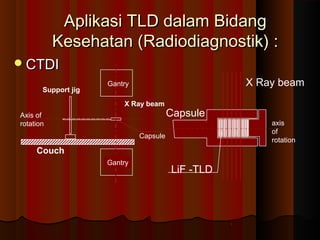

12. Aplikasi TLD dalam Bidang
Kesehatan (Radiodiagnostik) :
 CTDI
Gantry X Ray beam
Support jig
X Ray beam
Axis of Capsule
rotation axis
of
Capsule
rotation
Couch
Gantry
LiF -TLD

13. Aplikasi TLD dalam Bidang
Kesehatan (Radioterapi) :
Includes
inhomogeneities

14. Bagian dalam TLD reader Harshaw 6600 plus

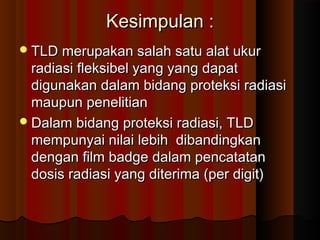

15. Kesimpulan :
 TLD merupakan salah satu alat ukur
radiasi fleksibel yang yang dapat
digunakan dalam bidang proteksi radiasi
maupun penelitian
 Dalam bidang proteksi radiasi, TLD
mempunyai nilai lebih dibandingkan
dengan film badge dalam pencatatan
dosis radiasi yang diterima (per digit)

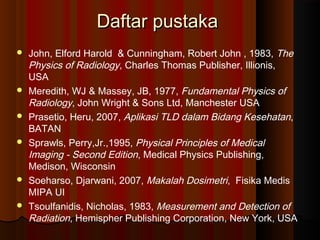

16. Daftar pustaka
 John, Elford Harold & Cunningham, Robert John , 1983, The
Physics of Radiology, Charles Thomas Publisher, Illionis,
USA
 Meredith, WJ & Massey, JB, 1977, Fundamental Physics of
Radiology, John Wright & Sons Ltd, Manchester USA
 Prasetio, Heru, 2007, Aplikasi TLD dalam Bidang Kesehatan,
BATAN
 Sprawls, Perry,Jr.,1995, Physical Principles of Medical
Imaging - Second Edition, Medical Physics Publishing,
Medison, Wisconsin
 Soeharso, Djarwani, 2007, Makalah Dosimetri, Fisika Medis
MIPA UI
 Tsoulfanidis, Nicholas, 1983, Measurement and Detection of
Radiation, Hemispher Publishing Corporation, New York, USA

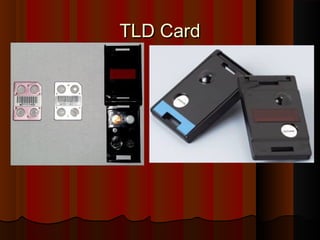

17. TLD Card

18. TLD Reader Harshaw 6600 Plus

19. Terima kasih :
