Dokumen tersebut membahas tentang subnetting dan klasifikasi alamat IP. Subnetting digunakan untuk membagi jaringan menjadi subnet-subnet kecil dengan menambahkan bit ID jaringan dan host pada alamat IP. Ada dua metode subnetting yaitu berdasarkan jumlah jaringan baru dan jumlah host maksimum.

1. SUBNETTI
NG

2. WHAT IS IP ADDRESS
• IP address terdiri dari 2 bagian, Network ID dan Host ID
• Network ID : Alamat yang menjadi Identitas Jaringan
• Host ID : Alamat Client yang terdapat di dalam Jaringan

3. IP ADDRESS CLASSES
• IP address dapat dibagi menjadi 5 Class; A, B, C, D, E

4. IP ADDRESS CLASSES
• Class A : Untuk Jaringan dengan jumlah host banyak. Jumlah maks
imal : 126 Jaringan dan lebih dari 16 juta Host
• Class B : Untuk Jaringan dengan jumlah host cukup banyak. Jumlah
maksimal : 16.384 Jaringan dan lebih dari 65 ribu Host.
• Class C : Untuk Jaringan dengan jumlah host sedikit. Jumlah maksi
mal : Lebih dari 2 juta Jaringan dan 254 Host.
• Class D : Alamat khusus yang digunakan untuk multicast
• Class E : Untuk penggunaan di masa depan dan untuk percobaan

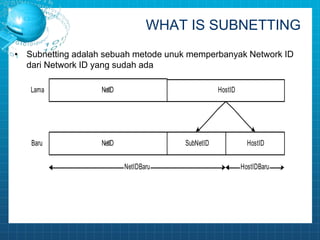

5. WHAT IS SUBNETTING
• Subnetting adalah sebuah metode unuk memperbanyak Network ID
dari Network ID yang sudah ada
NetID HostID
NetID SubNetID HostID
NetID Baru
Lama
Baru
HostID Baru

6. WHY SUBNETTING?
• Performa Jaringan
• Keamanan
• Hirarki Jaringan

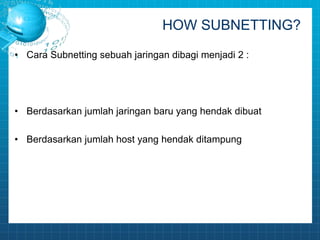

7. HOW SUBNETTING?
• Cara Subnetting sebuah jaringan dibagi menjadi 2 :
• Berdasarkan jumlah jaringan baru yang hendak dibuat
• Berdasarkan jumlah host yang hendak ditampung

8. Network Based
• Network ID awal : 192.168.0.0, Class B
• Subnet awal : 255.255.0.0
• Bentuk biner : 11111111.11111111.00000000.00000000
• Jaringan baru yang hendak dibentuk : 14
• Bentuk Biner dari 14 :1110
• Jumlah 1 yang ditambahkan ke dalam subnet baru : 4
• Bentuk biner subnet baru :
11111111.11111111.11110000.00000000
• Subnet baru : 255.255.240.0

9. Host Based
• Network ID awal : 192.168.1.0, Class C
• Subnet awal : 255.255.255.0
• Bentuk biner : 11111111.11111111.11111111.00000000
• Jumlah host maksimmal yang dikehendaki: 55
• Bentuk Biner dari 55 :110111
• Jumlah 0 yang disisakan di subnet baru : 6
• Bentuk biner subnet baru :
11111111.11111111.11111111.11000000
• Subnet baru : 255.255.255.192

10. KASUS Network Based
• Network ID awal : 192.168.0.0, Class B
• Subnet awal : 255.255.0.0
• Bentuk biner : 11111111.11111111.00000000.00000000
• Jaringan baru yang hendak dibentuk : 200
• Bentuk Biner dari 200 :11001000
• Jumlah 1 yang ditambahkan ke dalam subnet baru : 8
• Bentuk biner subnet baru :
11111111.11111111.11111111.0000000
• Subnet baru : 255.255.255.0

11. KASUS Host Based
• Network ID awal : 192.168.1.0, Class C
• Subnet awal : 255.255.255.0
• Bentuk biner : 11111111.11111111.11111111.00000000
• Jumlah host maksimal yang dikehendaki: 70
• Bentuk Biner dari 70 :1000110
• Jumlah 0 yang disisakan di subnet baru :7
• Bentuk biner subnet baru :
11111111.11111111.11111111.1000 0000
• Subnet baru : 255.255.255.128

12. Network Based
• Network ID awal : 192.168.2.0, Class C
• Subnet awal : 255.255.255.0
• Bentuk biner : 11111111.11111111.11111111.00000000
• Jaringan baru yang hendak dibentuk : 2
• Bentuk Biner dari 2 :10
• Jumlah 1 yang ditambahkan ke dalam subnet baru : 2
• Bentuk biner subnet baru :
11111111.11111111.11000000
• Subnet baru : 255.255.192.0
• 192.168.2.0-192.168.2.
• 192.168.2.128-192.168.2.255

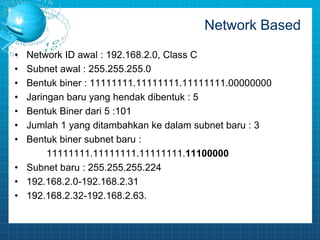

13. Network Based
• Network ID awal : 192.168.2.0, Class C
• Subnet awal : 255.255.255.0
• Bentuk biner : 11111111.11111111.11111111.00000000
• Jaringan baru yang hendak dibentuk : 5
• Bentuk Biner dari 5 :101
• Jumlah 1 yang ditambahkan ke dalam subnet baru : 3
• Bentuk biner subnet baru :
11111111.11111111.11111111.11100000
• Subnet baru : 255.255.255.224
• 192.168.2.0-192.168.2.31
• 192.168.2.32-192.168.2.63.

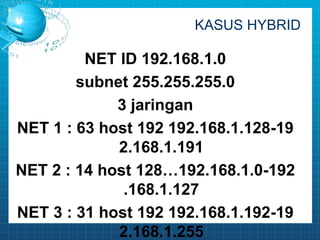

14. KASUS HYBRID
NET ID 192.168.1.0
subnet 255.255.255.0
3 jaringan
NET 1 : 63 host 192 192.168.1.128-19
2.168.1.191
NET 2 : 14 host 128…192.168.1.0-192
.168.1.127
NET 3 : 31 host 192 192.168.1.192-19
2.168.1.255
