1. SUBNETTING

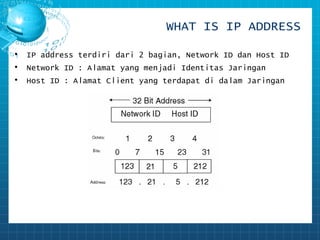

2. WHAT IS IP ADDRESS
• IP address terdiri dari 2 bagian, Network ID dan Host ID
• Network ID : Alamat yang menjadi Identitas Jaringan
• Host ID : Alamat Client yang terdapat di dalam Jaringan

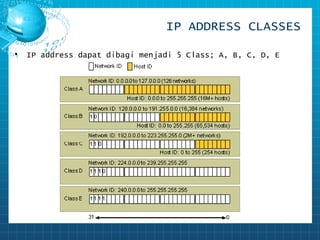

3. IP ADDRESS CLASSES
• IP address dapat dibagi menjadi 5 Class; A, B, C, D, E

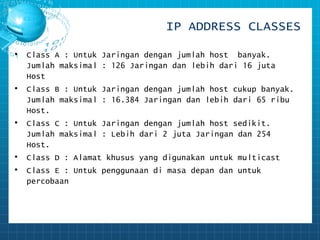

4. IP ADDRESS CLASSES
• Class A : Untuk Jaringan dengan jumlah host banyak.
Jumlah maksimal : 126 Jaringan dan lebih dari 16 juta
Host
• Class B : Untuk Jaringan dengan jumlah host cukup banyak.
Jumlah maksimal : 16.384 Jaringan dan lebih dari 65 ribu
Host.
• Class C : Untuk Jaringan dengan jumlah host sedikit.
Jumlah maksimal : Lebih dari 2 juta Jaringan dan 254
Host.
• Class D : Alamat khusus yang digunakan untuk multicast
• Class E : Untuk penggunaan di masa depan dan untuk
percobaan

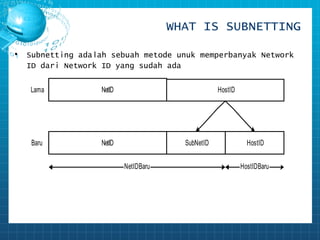

5. WHAT IS SUBNETTING
• Subnetting adalah sebuah metode unuk memperbanyak Network
ID dari Network ID yang sudah ada
NetID HostID
NetID SubNetID HostID
NetID Baru
Lama
Baru
HostID Baru

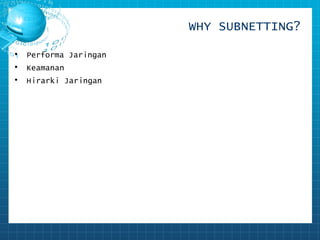

6. WHY SUBNETTING?
• Performa Jaringan
• Keamanan
• Hirarki Jaringan

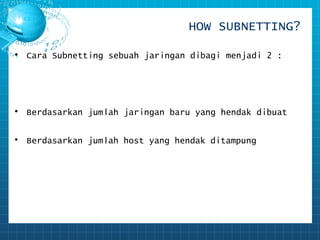

7. HOW SUBNETTING?
• Cara Subnetting sebuah jaringan dibagi menjadi 2 :
• Berdasarkan jumlah jaringan baru yang hendak dibuat
• Berdasarkan jumlah host yang hendak ditampung

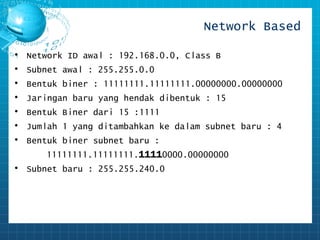

8. Network Based
• Network ID awal : 192.168.0.0, Class B
• Subnet awal : 255.255.0.0
• Bentuk biner : 11111111.11111111.00000000.00000000
• Jaringan baru yang hendak dibentuk : 15
• Bentuk Biner dari 15 :1111
• Jumlah 1 yang ditambahkan ke dalam subnet baru : 4
• Bentuk biner subnet baru :
11111111.11111111.11110000.00000000
• Subnet baru : 255.255.240.0

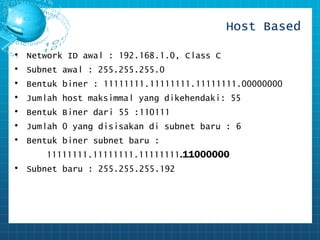

9. Host Based
• Network ID awal : 192.168.1.0, Class C
• Subnet awal : 255.255.255.0
• Bentuk biner : 11111111.11111111.11111111.00000000
• Jumlah host maksimmal yang dikehendaki: 55
• Bentuk Biner dari 55 :110111
• Jumlah 0 yang disisakan di subnet baru : 6
• Bentuk biner subnet baru :
11111111.11111111.11111111.11000000
• Subnet baru : 255.255.255.192
