1. Pertemuan-9.
Pertemuan-9.
IP Subnet
IP Subnet

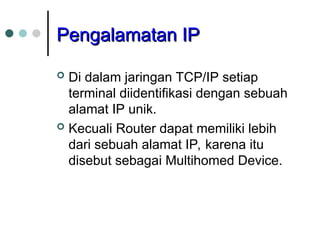

2. Pengalamatan IP
Pengalamatan IP
 Di dalam jaringan TCP/IP setiap
terminal diidentifikasi dengan sebuah
alamat IP unik.
 Kecuali Router dapat memiliki lebih
dari sebuah alamat IP, karena itu
disebut sebagai Multihomed Device.

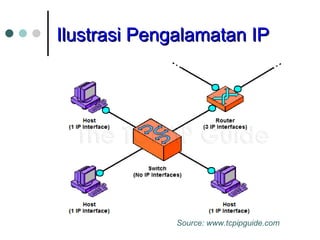

3. Ilustrasi Pengalamatan IP
Ilustrasi Pengalamatan IP
Source: www.tcpipguide.com

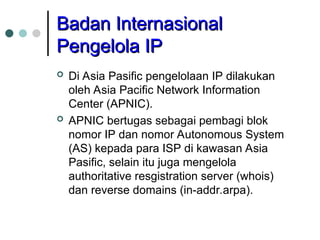

4. Badan Internasional
Badan Internasional
Pengelola IP
Pengelola IP
 Di Asia Pasific pengelolaan IP dilakukan
oleh Asia Pacific Network Information
Center (APNIC).
 APNIC bertugas sebagai pembagi blok
nomor IP dan nomor Autonomous System
(AS) kepada para ISP di kawasan Asia
Pasific, selain itu juga mengelola
authoritative resgistration server (whois)
dan reverse domains (in-addr.arpa).

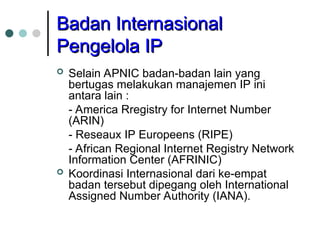

5. Badan Internasional
Badan Internasional
Pengelola IP
Pengelola IP
 Selain APNIC badan-badan lain yang
bertugas melakukan manajemen IP ini
antara lain :
- America Rregistry for Internet Number
(ARIN)
- Reseaux IP Europeens (RIPE)
- African Regional Internet Registry Network
Information Center (AFRINIC)
 Koordinasi Internasional dari ke-empat
badan tersebut dipegang oleh International
Assigned Number Authority (IANA).

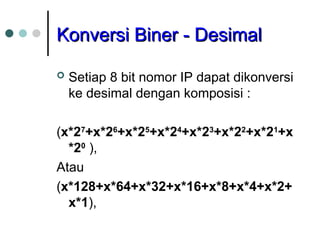

6. Konversi Biner - Desimal
Konversi Biner - Desimal
 Setiap 8 bit nomor IP dapat dikonversi
ke desimal dengan komposisi :
(x*27
+x*26
+x*25
+x*24
+x*23
+x*22
+x*21
+x
*20
),
Atau
(x*128+x*64+x*32+x*16+x*8+x*4+x*2+
x*1),

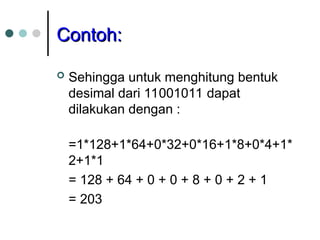

7. Contoh:
Contoh:
 Sehingga untuk menghitung bentuk
desimal dari 11001011 dapat
dilakukan dengan :
=1*128+1*64+0*32+0*16+1*8+0*4+1*
2+1*1
= 128 + 64 + 0 + 0 + 8 + 0 + 2 + 1
= 203

8. Konversi Biner –
Konversi Biner –
HexaDesimal - Biner
HexaDesimal - Biner
 Angka Hexadesimal mengandung:
0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F
 Contoh:
11000011.10001101
C 3 . 8 D
 Note: Format HexaDesimal dipakai
untuk pengalamatan IPv6.

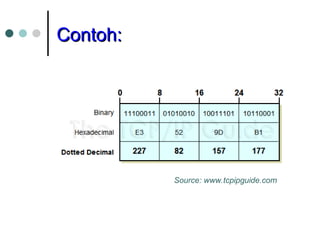

9. Contoh:
Contoh:
Source: www.tcpipguide.com

10. Konversi Desimal - Biner
Konversi Desimal - Biner
 Untuk mengubah desimal menjadi
biner dapat dilakukan dengan
melakukan pengurangan dengan
kelipatan pengalian diatas, jika
dikurangi bisa maka diberi angka 1
dan jika tidak bisa diberi angka 0.

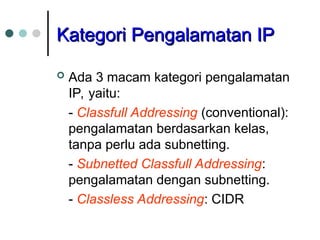

11. Kategori Pengalamatan IP
Kategori Pengalamatan IP
 Ada 3 macam kategori pengalamatan
IP, yaitu:
- Classfull Addressing (conventional):
pengalamatan berdasarkan kelas,
tanpa perlu ada subnetting.
- Subnetted Classfull Addressing:
pengalamatan dengan subnetting.
- Classless Addressing: CIDR

12. Mengapa SubNetting?
Mengapa SubNetting?
 SubNetting adalah proses membagi
sebuah network menjadi beberapa
Sub-network.
 Sebagai contoh, dalam sebuah
jaringan lokal yang menggunakan
alamat kelas B 172.16.0.0 terdapat
65.534 host address.
 Efisiensi pengelolaan jaringan dapat
ditingkatkan dengan cara melakukan
subnetting terhadap network tersebut.

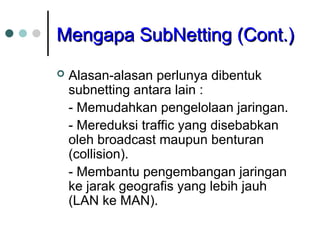

13. Mengapa SubNetting (Cont.)
Mengapa SubNetting (Cont.)
 Alasan-alasan perlunya dibentuk
subnetting antara lain :
- Memudahkan pengelolaan jaringan.
- Mereduksi traffic yang disebabkan
oleh broadcast maupun benturan
(collision).
- Membantu pengembangan jaringan
ke jarak geografis yang lebih jauh
(LAN ke MAN).

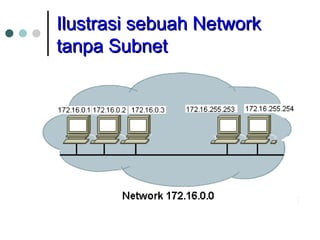

14. Ilustrasi sebuah Network
Ilustrasi sebuah Network
tanpa Subnet
tanpa Subnet

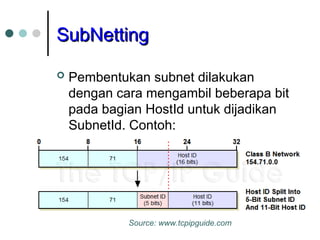

15. SubNetting
SubNetting
 Pembentukan subnet dilakukan
dengan cara mengambil beberapa bit
pada bagian HostId untuk dijadikan
SubnetId. Contoh:
Source: www.tcpipguide.com

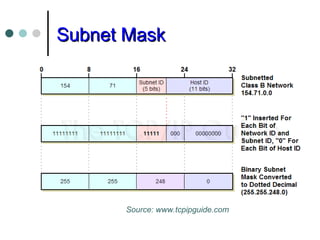

16. Subnet Mask
Subnet Mask
Source: www.tcpipguide.com

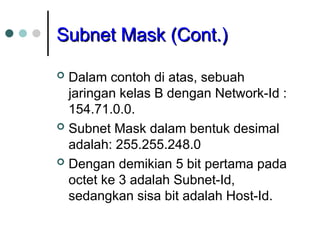

17. Subnet Mask (Cont.)
Subnet Mask (Cont.)
 Dalam contoh di atas, sebuah
jaringan kelas B dengan Network-Id :
154.71.0.0.
 Subnet Mask dalam bentuk desimal
adalah: 255.255.248.0
 Dengan demikian 5 bit pertama pada
octet ke 3 adalah Subnet-Id,
sedangkan sisa bit adalah Host-Id.

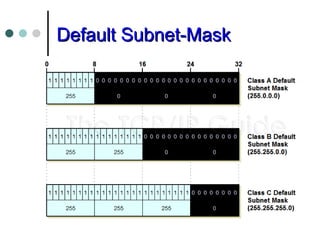

18. Default Subnet-Mask
Default Subnet-Mask

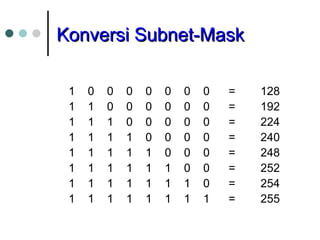

19. Konversi Subnet-Mask
Konversi Subnet-Mask
1 0 0 0 0 0 0 0 = 128
1 1 0 0 0 0 0 0 = 192
1 1 1 0 0 0 0 0 = 224
1 1 1 1 0 0 0 0 = 240
1 1 1 1 1 0 0 0 = 248
1 1 1 1 1 1 0 0 = 252
1 1 1 1 1 1 1 0 = 254
1 1 1 1 1 1 1 1 = 255

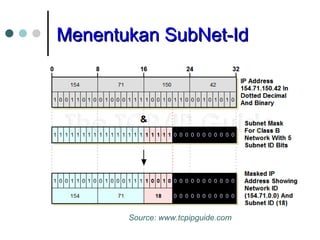

20. Menentukan SubNet-Id
Menentukan SubNet-Id
Source: www.tcpipguide.com

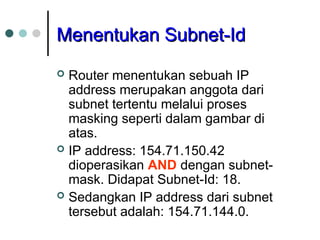

21. Menentukan Subnet-Id
Menentukan Subnet-Id
 Router menentukan sebuah IP
address merupakan anggota dari
subnet tertentu melalui proses
masking seperti dalam gambar di
atas.
 IP address: 154.71.150.42
dioperasikan AND dengan subnet-
mask. Didapat Subnet-Id: 18.
 Sedangkan IP address dari subnet
tersebut adalah: 154.71.144.0.

22.  Pada hakekatnya semua pertanyaan tentang subnetting akan
berkisar di empat masalah: Jumlah Subnet, Jumlah Host per
Subnet, Blok Subnet, dan Alamat Host- Broadcast.
 Penulisan IP address umumnya adalah dengan 192.168.1.2.
Namun adakalanya ditulis dengan 192.168.1.2/24, Artinya
bahwa IP address 192.168.1.2 dengan subnet mask
255.255.255.0. /24 diambil dari penghitungan bahwa 24 bit
subnet mask diselubung dengan binari 1. Atau dengan kata lain,
subnet masknya adalah:
11111111.11111111.11111111.00000000 (255.255.255.0).
 Konsep ini yang disebut dengan CIDR (Classless Inter-Domain
Routing) yang diperkenalkan pertama kali tahun 1992 oleh
IEFT.

23. Subnet Mask yang bisa digunakan untuk
Subnet Mask yang bisa digunakan untuk
melakukan subnetting dapat dilihat pada tabel di
melakukan subnetting dapat dilihat pada tabel di
bawah ini
bawah ini

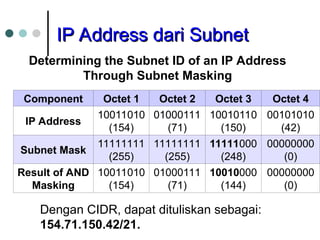

24. IP Address dari Subnet
IP Address dari Subnet
Determining the Subnet ID of an IP Address
Through Subnet Masking
Component Octet 1 Octet 2 Octet 3 Octet 4
IP Address
10011010
(154)
01000111
(71)
10010110
(150)
00101010
(42)
Subnet Mask
11111111
(255)
11111111
(255)
11111000
(248)
00000000
(0)
Result of AND
Masking
10011010
(154)
01000111
(71)
10010000
(144)
00000000
(0)
Dengan CIDR, dapat dituliskan sebagai:
154.71.150.42/21.

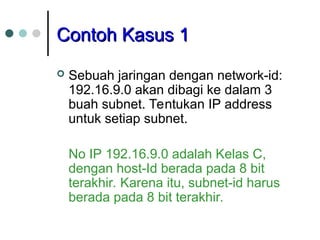

25. Contoh Kasus 1
Contoh Kasus 1
 Sebuah jaringan dengan network-id:
192.16.9.0 akan dibagi ke dalam 3
buah subnet. Tentukan IP address
untuk setiap subnet.
No IP 192.16.9.0 adalah Kelas C,
dengan host-Id berada pada 8 bit
terakhir. Karena itu, subnet-id harus
berada pada 8 bit terakhir.

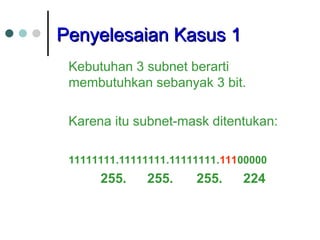

26. Penyelesaian Kasus 1
Penyelesaian Kasus 1
Kebutuhan 3 subnet berarti
membutuhkan sebanyak 3 bit.
Karena itu subnet-mask ditentukan:
11111111.11111111.11111111.11100000
255. 255. 255. 224

27. Penyelesaian Kasus 1
Penyelesaian Kasus 1
Kombinasi subnet: 000, 001, 010, 011,
100, 101, 110, 111.
Karena itu 3 bit pertama dialokasikan
untuk subnet.
192.16.9.b b b b b b b b
subnet

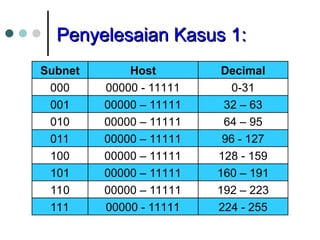

28. Penyelesaian Kasus 1:
Penyelesaian Kasus 1:
Subnet Host Decimal
000 00000 - 11111 0-31
001 00000 – 11111 32 – 63
010 00000 – 11111 64 – 95
011 00000 – 11111 96 - 127
100 00000 – 11111 128 - 159
101 00000 – 11111 160 – 191
110 00000 – 11111 192 – 223
111 00000 - 11111 224 - 255

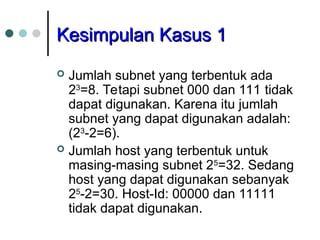

29. Kesimpulan Kasus 1
Kesimpulan Kasus 1
 Jumlah subnet yang terbentuk ada
23
=8. Tetapi subnet 000 dan 111 tidak
dapat digunakan. Karena itu jumlah
subnet yang dapat digunakan adalah:
(23
-2=6).
 Jumlah host yang terbentuk untuk
masing-masing subnet 25
=32. Sedang
host yang dapat digunakan sebanyak
25
-2=30. Host-Id: 00000 dan 11111
tidak dapat digunakan.

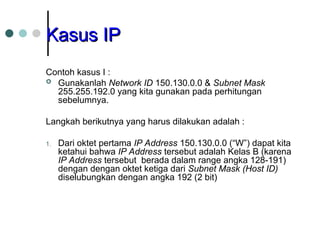

30. Kasus IP
Kasus IP
Contoh kasus I :
 Gunakanlah Network ID 150.130.0.0 & Subnet Mask
255.255.192.0 yang kita gunakan pada perhitungan
sebelumnya.
Langkah berikutnya yang harus dilakukan adalah :
1. Dari oktet pertama IP Address 150.130.0.0 (“W”) dapat kita
ketahui bahwa IP Address tersebut adalah Kelas B (karena
IP Address tersebut berada dalam range angka 128-191)
dengan dengan oktet ketiga dari Subnet Mask (Host ID)
diselubungkan dengan angka 192 (2 bit)

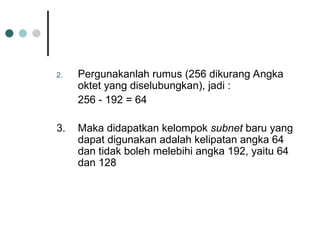

31. 2. Pergunakanlah rumus (256 dikurang Angka
oktet yang diselubungkan), jadi :
256 - 192 = 64
3. Maka didapatkan kelompok subnet baru yang
dapat digunakan adalah kelipatan angka 64
dan tidak boleh melebihi angka 192, yaitu 64
dan 128

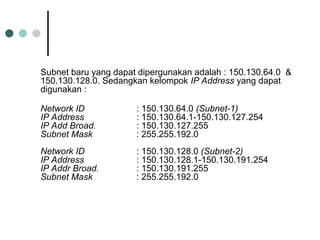

32. Subnet baru yang dapat dipergunakan adalah : 150.130.64.0 &
150.130.128.0. Sedangkan kelompok IP Address yang dapat
digunakan :
Network ID : 150.130.64.0 (Subnet-1)
IP Address : 150.130.64.1-150.130.127.254
IP Add Broad. : 150.130.127.255
Subnet Mask : 255.255.192.0
Network ID : 150.130.128.0 (Subnet-2)
IP Address : 150.130.128.1-150.130.191.254
IP Addr Broad. : 150.130.191.255
Subnet Mask : 255.255.192.0

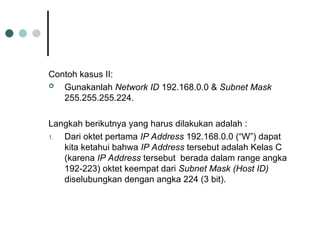

33. Contoh kasus II:
 Gunakanlah Network ID 192.168.0.0 & Subnet Mask
255.255.255.224.
Langkah berikutnya yang harus dilakukan adalah :
1. Dari oktet pertama IP Address 192.168.0.0 (“W”) dapat
kita ketahui bahwa IP Address tersebut adalah Kelas C
(karena IP Address tersebut berada dalam range angka
192-223) oktet keempat dari Subnet Mask (Host ID)
diselubungkan dengan angka 224 (3 bit).

34. 2. Pergunakanlah rumus (256 dikurang Angka
oktet yang diselubungkan), jadi :
256 – 224 = 32
3. Maka didapatkan kelompok subnet baru yang
dapat digunakan adalah kelipatan angka 32
dan tidak boleh melebihi angka 224, yaitu 32,
64, 96, 128, 160 dan 192.

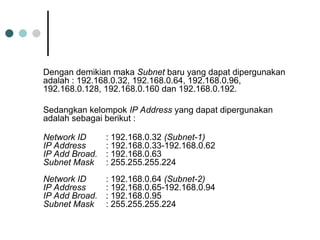

35. Dengan demikian maka Subnet baru yang dapat dipergunakan
adalah : 192.168.0.32, 192.168.0.64, 192.168.0.96,
192.168.0.128, 192.168.0.160 dan 192.168.0.192.
Sedangkan kelompok IP Address yang dapat dipergunakan
adalah sebagai berikut :
Network ID : 192.168.0.32 (Subnet-1)
IP Address : 192.168.0.33-192.168.0.62
IP Add Broad. : 192.168.0.63
Subnet Mask : 255.255.255.224
Network ID : 192.168.0.64 (Subnet-2)
IP Address : 192.168.0.65-192.168.0.94
IP Add Broad. : 192.168.0.95
Subnet Mask : 255.255.255.224

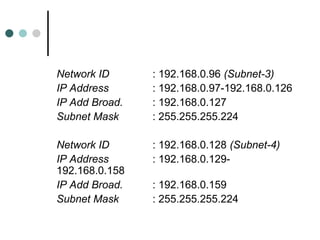

36. Network ID : 192.168.0.96 (Subnet-3)
IP Address : 192.168.0.97-192.168.0.126
IP Add Broad. : 192.168.0.127
Subnet Mask : 255.255.255.224
Network ID : 192.168.0.128 (Subnet-4)
IP Address : 192.168.0.129-
192.168.0.158
IP Add Broad. : 192.168.0.159
Subnet Mask : 255.255.255.224

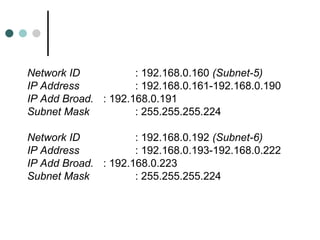

37. Network ID : 192.168.0.160 (Subnet-5)
IP Address : 192.168.0.161-192.168.0.190
IP Add Broad. : 192.168.0.191
Subnet Mask : 255.255.255.224
Network ID : 192.168.0.192 (Subnet-6)
IP Address : 192.168.0.193-192.168.0.222
IP Add Broad. : 192.168.0.223
Subnet Mask : 255.255.255.224

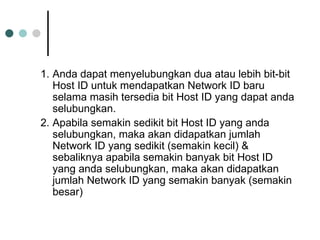

38. 1. Anda dapat menyelubungkan dua atau lebih bit-bit
Host ID untuk mendapatkan Network ID baru
selama masih tersedia bit Host ID yang dapat anda
selubungkan.
2. Apabila semakin sedikit bit Host ID yang anda
selubungkan, maka akan didapatkan jumlah
Network ID yang sedikit (semakin kecil) &
sebaliknya apabila semakin banyak bit Host ID
yang anda selubungkan, maka akan didapatkan
jumlah Network ID yang semakin banyak (semakin
besar)

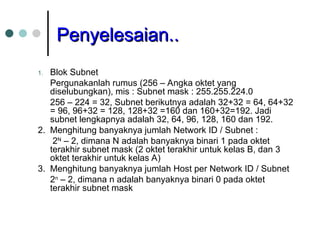

39. Penyelesaian..
Penyelesaian..
1. Blok Subnet
Pergunakanlah rumus (256 – Angka oktet yang
diselubungkan), mis : Subnet mask : 255.255.224.0
256 – 224 = 32, Subnet berikutnya adalah 32+32 = 64, 64+32
= 96, 96+32 = 128, 128+32 =160 dan 160+32=192. Jadi
subnet lengkapnya adalah 32, 64, 96, 128, 160 dan 192.
2. Menghitung banyaknya jumlah Network ID / Subnet :
2N
– 2, dimana N adalah banyaknya binari 1 pada oktet
terakhir subnet mask (2 oktet terakhir untuk kelas B, dan 3
oktet terakhir untuk kelas A)
3. Menghitung banyaknya jumlah Host per Network ID / Subnet
2n
– 2, dimana n adalah banyaknya binari 0 pada oktet
terakhir subnet mask

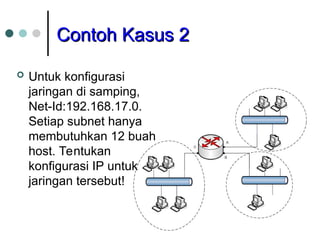

40. Contoh Kasus 2
Contoh Kasus 2
 Untuk konfigurasi
jaringan di samping,
Net-Id:192.168.17.0.
Setiap subnet hanya
membutuhkan 12 buah
host. Tentukan
konfigurasi IP untuk
jaringan tersebut!

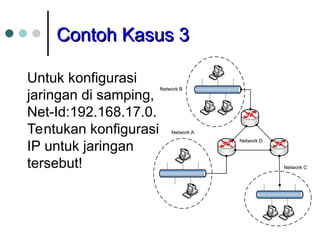

41. Contoh Kasus 3
Contoh Kasus 3
Network A
Network B
Network C
Network D
Untuk konfigurasi
jaringan di samping,
Net-Id:192.168.17.0.
Tentukan konfigurasi
IP untuk jaringan
tersebut!

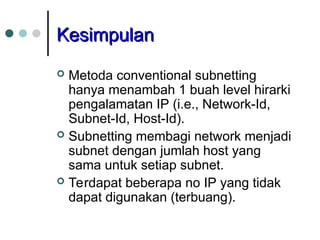

42. Kesimpulan
Kesimpulan
 Metoda conventional subnetting
hanya menambah 1 buah level hirarki
pengalamatan IP (i.e., Network-Id,
Subnet-Id, Host-Id).
 Subnetting membagi network menjadi
subnet dengan jumlah host yang
sama untuk setiap subnet.
 Terdapat beberapa no IP yang tidak
dapat digunakan (terbuang).
