Dokumen tersebut membahas tentang subnetting dan supernetting yang digunakan untuk menghemat alokasi IP address di internet. Teknik ini diperlukan karena jumlah jaringan dan host yang terhubung ke internet tumbuh sangat pesat, sehingga dapat menyebabkan kehabisan IP address. Subnetting dilakukan dengan memecah kelas IP address menjadi beberapa subnet dengan jumlah host lebih sedikit menggunakan subnet mask.

1. 1

2. 2

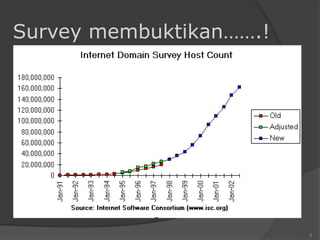

Survey membuktikan…….!

3. 3

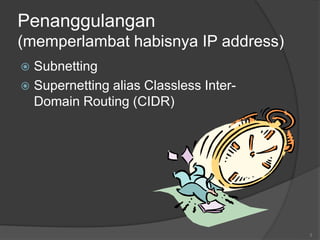

Penanggulangan
(memperlambat habisnya IP address)
 Subnetting
 Supernetting alias Classless Inter-
Domain Routing (CIDR)

4. 4

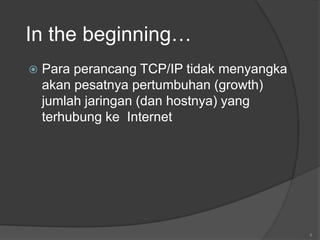

In the beginning…
 Para perancang TCP/IP tidak menyangka
akan pesatnya pertumbuhan (growth)
jumlah jaringan (dan hostnya) yang
terhubung ke Internet

5. 5
 Jumlah jaringan yang sangat banyak akan
membebani Internet
 Overhead administratif akan sangat banyak
hanya untuk me-manage network address
 Tabel ruting di dalam router akan sangat besar
(membebani Internet ketika terjadi pertukaran
informasi tabel ruting yang sangat besar)
 Alokasi alamat akan habis
○ Khususnya alokasi kelas B akan cepat habis
untuk jaringan skala menengah

6. 6

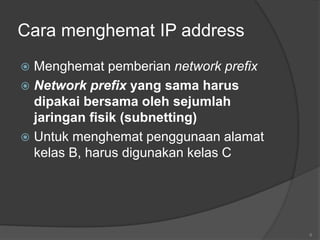

Cara menghemat IP address
 Menghemat pemberian network prefix
 Network prefix yang sama harus
dipakai bersama oleh sejumlah
jaringan fisik (subnetting)
 Untuk menghemat penggunaan alamat
kelas B, harus digunakan kelas C

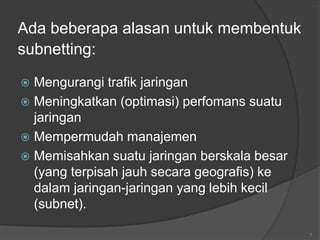

7. Ada beberapa alasan untuk membentuk
subnetting:
 Mengurangi trafik jaringan
 Meningkatkan (optimasi) perfomans suatu
jaringan
 Mempermudah manajemen
 Memisahkan suatu jaringan berskala besar
(yang terpisah jauh secara geografis) ke
dalam jaringan-jaringan yang lebih kecil
(subnet).
7

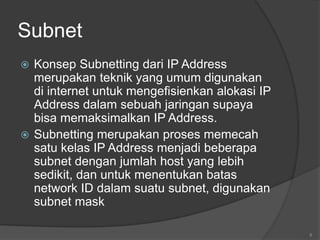

8. Subnet
 Konsep Subnetting dari IP Address
merupakan teknik yang umum digunakan
di internet untuk mengefisienkan alokasi IP
Address dalam sebuah jaringan supaya
bisa memaksimalkan IP Address.
 Subnetting merupakan proses memecah
satu kelas IP Address menjadi beberapa
subnet dengan jumlah host yang lebih
sedikit, dan untuk menentukan batas
network ID dalam suatu subnet, digunakan
subnet mask
8

9. 9
Contoh alamat tanpa subnetting
dan dengan subnetting

10. 10
Default subnet mask
Class A - 255.0.0.0 - 11111111.00000000.00000000.00000000
Class B - 255.255.0.0 - 11111111.11111111.00000000.00000000
Class C - 255.255.255.0 - 11111111.11111111.11111111.00000000

11. 11
Menghitung jumlah subnet dan host
 Jumlah subnet = 2n-2
 n = jumlah bit yang melebihi default subnet
mask
 Jumlah total host = Jumlah subnet x
jumlah host dalam setiap subnet
 Subnet dengan semua “1” atau “0”
dilarang
 Host address yang sudah direserve : “0”
semua (network ID) dan “1” semua
(broadcast address)

12. 12
Contoh :
 10001100.10110011.11011100.11001000 (140.179.220.200) IP Address
11111111.11111111.11100000.00000000 (255.255.224.000) Subnet Mask
 Pada contoh di atas digunakan 3 bit tambahan untuk subnet mask
 Maka ada 23-2 = 6 subnet yang masing-masing berisi 213-2=8190 host
 Masing-masing subnet adalah :
 10001100.10110011.00000000.00000000 : dilarang (subnet id 0 semua)
 10001100.10110011.00100000.00000000 : subnet 1 (140.179.32.0)
 10001100.10110011. 01000000.00000000: subnet 2 (140.179.64.0)
 10001100.10110011. 01100000.00000000: subnet 3 (140.179.96.0)
 10001100.10110011. 10000000.00000000: subnet 4 (140.179.128.0)
 10001100.10110011. 10100000.00000000: subnet 5 (140.179.160.0)
 10001100.10110011. 11000000.00000000: subnet 6 (140.179.192.0)
 10001100.10110011. 11100000.00000000: dilarang (subnet id 1 semua)
 Host addres yang dapat di-assign pada setiap subnet adalah yang
berada di antara subnet address dan broadcast address
10001100.10110011.11000000.00000000 (140.179.192.0) Subnet Address
10001100.10110011.11011111.11111111 (140.179.223.255) Broadcast Address
 Jumlah total host yang mungkin adalah 6x8190 = 49140
