1. SUBNETING, SIAPA
TAKUT?
Marti Widya Sari, M.Eng

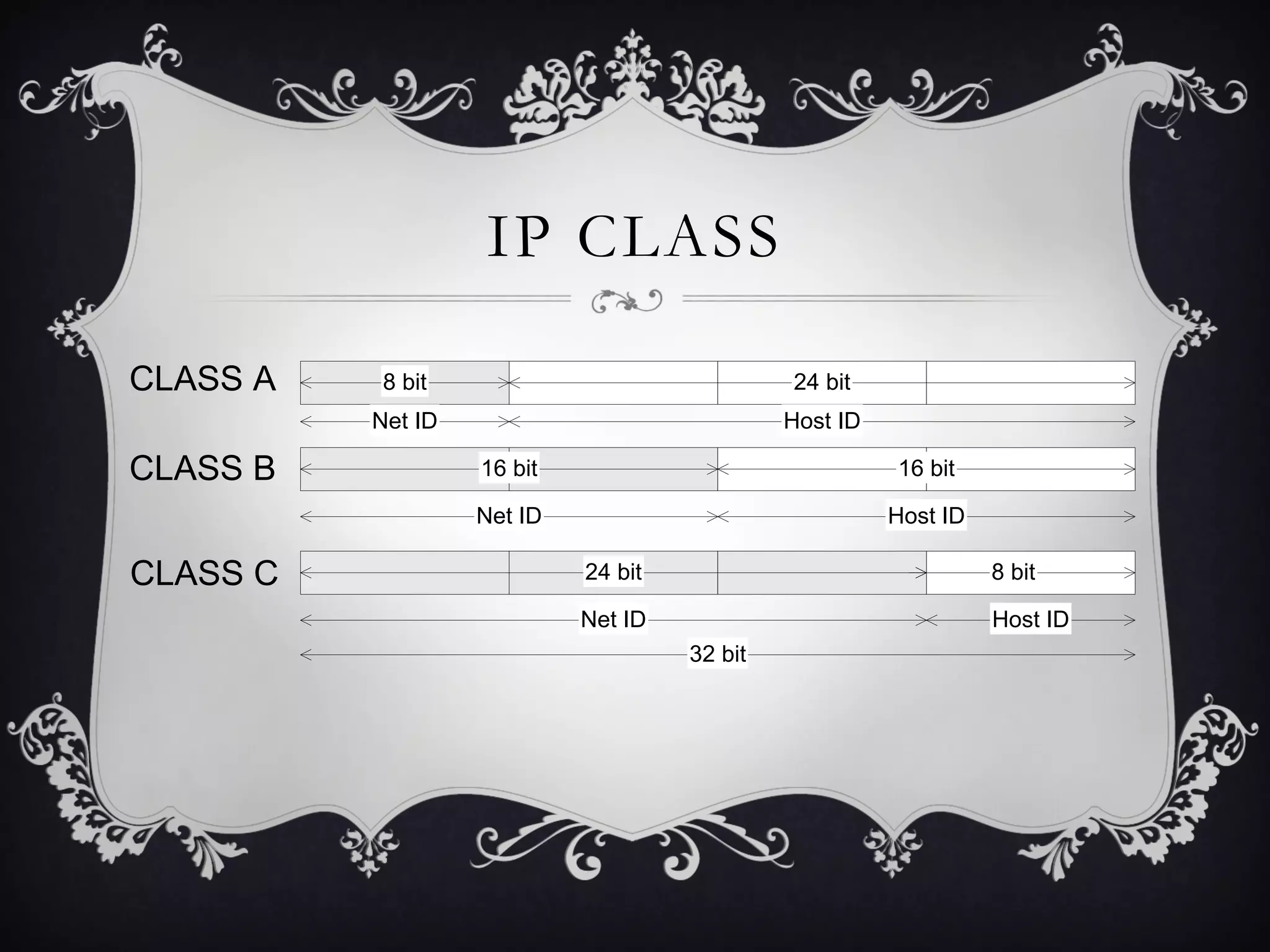

2. IP CLASS
8 bit 24 bit
32 bit
Net ID Host ID
16 bit16 bit
Net ID Host ID
CLASS A
CLASS B
8 bit24 bit
Net ID Host ID
CLASS C

3. WHAT SUBNETING?
Subneting adalah Pembagian suatu
kelompok alamat IP menjadi beberapa
Network ID lain dengan jumlah
anggota jaringan yang lebih kecil-kecil

4. NET ID DAN BROADCAST
Nama Gang
&
Pak RT

5. ILUSTRASI

6. ILUSTRASI 2

7. SKEMA 1

8. SKEMA 2

9. FUNGSI SUBNETING
v Membedakan antara network ID dengan Network ID
v Menunjukkan letak suatu host, pakah host tersebut berada pada
jaringan luar atau jaringan local

10. TUJUAN
v Membagi suatu kelas network atas sejumlah subnetwork dengan arti
membagi suatu kelas jaringan menjadi bagian-bagian yang lebih kecil
v Menempatkan suatu host, apakah berada dalam suatu jaringan atau
tidak
v Untuk mengatasi masalah perbedaan hadware dengan topologi fisik
jaringan
v Penggunaan IP Address yang lebih efisien
v Keamanan

11. PEMBENTUKAN SUBNET
NetID HostID
NetID SubNetID HostID
NetIDBaru
Lama
Baru
HostIDBaru

12. SUBNET TERBENTUK
v Berdasarkan jumlah jaringan/subnet
v Berdasarkan jumlah komputer yang terhubung ke jaringan/host

13. DEFAULT SUBNET MASK
• Class A - 255.0.0.0 - 11111111.00000000.00000000.00000000
• Class B - 255.255.0.0 - 11111111.11111111.00000000.00000000
• Class C - 255.255.255.0 - 11111111.11111111.11111111.00000000

16. PERHITUNGAN SUBNET
Contoh soal Diketahui IP address. 192.168.1.1/26

17. MENCARI Z
Karena kita sudah tahu /26 untuk mengetahui Z nya menggunakan rumus :
Z=26-(Nilai Bit 1+Nilai Bit 2+Nilai Bit 3)
Z=26-(8+8+8)
Z=26-24
Z=2
Dengan begitu kondisi tablenya menjadi :
8+8+8+2=/26

18. MENCARI Y
Setelah kita menemukan nilai Z maka untuk mencari Y cukup mudah
Yaitu dengan menambahkan angka satu dari kiri sebanyak nilai Z.
Dengan begitu kondisinya akan berubah menjadi seperti ini:
255.255.255.X
11111111.11111111.11111111.11000000

19. MENCARI X
Setelah menemukan nilai Y untuk mencari X cukup mudah
kita ambil jumlah angka nol yang terdapat di Y tadi
RUMUS :
X=256-(2^Jumlah angka Nol pada bilangan y)
X=256-(2^6)
X=256-(2x2x2x2x2x2)
X=256-64
X=192

20. MENCARI HOST YANG
DAPAT DIGUNAKAN
Setelah nilai X,Y dan Z kita dapat menghitng host yang dapat digunakan
dengan rumus :
Jumlah Host= 254-Nilai X

21. RANGE IPNYA
Range IP Address =192.168.1.(0+1)
Sampai dengan
= 192.168.1.(0+62)

22. NETWORK ID, GATEWAY
DAN BROADCASTNYA
Network ID/nama gang adalah IP address pertama yaitu 192.168.1.0
Gateway dapat diambilkan oleh ip servernya 192.168.1.1
Broadcaset / pak RT adalah IP terakhir 192.168.1.62

23. CONTOH 2
Diketahui subnetnya 255.255.255.240
Tentukan binnernya
Tentukan bits masknya

24. MENGETAHUI FORMAT
BINNER
Ambillah subnet terakhir yaitu 240 kemudian bagilah dengan angka 2
240 : 2 = 120 sisa 0
120 : 2 = 60 sisa 0
60 : 2 = 30 sisa 0
30 : 2 = 15 sisa 0
15 : 2 = 7 sisa 1
7 : 2 = 3 sisa 1
3 : 2 = 1 sisa 1
Dengan begitu nilai binnernya 11110000

25. MENCARI BIT MASKNYA
Untuk mengetahui bit mask adalah :
CIDR= 32- (jumlah angka nol pada bagian akhir.
=32-4
= 28

26. LATIHAN
v Dalam sebuah server terdapat ip 10.10.1.1/25
• Mengetahui subnet mask yang harus digunakan.
• Mengetahui subnet mask dalam format biner.
• Mengetahui jumlah host yang dapat digunakan.
• Mengetahui range IP address yang dapat digunakan.
• Mengetahui network address yang harus digunakan.
• Mengetahui gateway address yang harus digunakan.
• Mengetahui broadcast address yang harus digunakan.
• Mengetahui usable IP address yang dapat digunakan untuk komputer klien

27. TUGAS
1. Dalam sebuah kantor terdapat 28 komputer dengan ip 10.11.12.1
tentukan!
• subnet mask yang harus digunakan.
• subnet mask dalam format biner.
• jumlah host yang dapat digunakan.
• range IP address yang dapat digunakan.
• network address yang harus digunakan.
• gateway address yang harus digunakan.
• broadcast address yang harus digunakan.
Kerjakan soal berikut ini pada lembaran kertas!

28. MATUR NUWUN!!!
