Пример проекта слаботочных сетей

Документ описывает проектирование слаботочных сетей (СС) для жилого дома с акцентом на электробезопасность и соблюдение норм. В нем рассматриваются компоненты системы, включая схемы, комплектацию слаботочного щита и назначения установки, а также правила охраны труда и защитные меры безопасности. Проект включает детальные чертежи и технические решения для обеспечения подключения интернет-сетей, телевидения и систем домофонизации.

Embed presentation

Download as PDF, PPTX

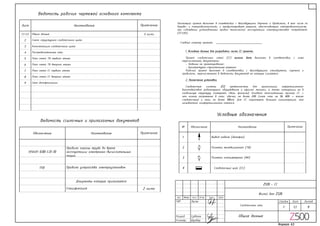

1.1 9 СС Жилой дом Изм. Лист № док Подп. Дата Слаботочные сети Стадия Лист Листов П Общие данные Настоящий проект выполнен в соответсвии с действующими Нормами и Правилами, в том числе по взрыво- и пожаробезопасности, и предусматривает решения, обеспечивающие электробезопасность при соблюдении установленных правил технической эксплуатации электроустановок потребителя (ПТЭЭП). Главный инженер проекта __________________________ Ведомость рабочих чертежей основного комплекта Лист Наименование Примечание 1.1-1.3 Общие данные 3 листа 2 Схема структурная слаботочного щита 3 Комплектация слаботочного щита 4 Распределительные сети 5 План сетей ТВ первого этажа 6 План сетей ТВ второго этажа 7 План сетей СС первого этажа 8 План сетей СС второго этажа 9 Сети домофонизации Ведомость ссылочных и прилагаемых документов Обозначение Наименование Примечание НПАОП 0.00-1.31-10 Правила охраны труда во время эксплуатации электронно-вычислительных машин ПУЕ Правила устройства электроустановок Документы которые прилагаются Спецификация 2 листа 1. Исходные данные для разработки части СС проекта. Проект слаботочных сетей (СС) жилого дома выполнен в соответствии с ниже перечисленными документами: - Задание на проектирование; - Архитектурно-строительные решения; Рабочий проект выполнен в соответствии с действующими стандартами, нормами и правилами, перечисленными в ведомости документов на которые ссылаются . 2. Назначение установки. Слаботочные системы (CC) предназначены для организации информационного взаимодействия работающего оборудования и офисной техники, а также интеграции ее в глобальную структуру (интернет, связь, филиалы). Основной отличительный признак СС — это низкое напряжение в сети, обычно, не более 24В (хотя сети на 36, 60В — также слаботочные) и токи не более 100мА. Для СС характерна большая концентрация, так называемого «информационного потока». Условные обозначения № Обозначение Наименование Примечание 1 Вывод кабеля (домофон) 2 Розетка телевизионная (ТВ) 3 Розетка компьютерная (ИН) 4 Слаботочный щит (СС)
Лист 1.2Изм. Лист № док Подп. Дата 3. Состав системы, которая проектируется: 3.1 Слаботочная сеть дома (СС) представляет собой иерархическую кабельную систему. Состав системы: наборы медных кабелей, коммутационных панелей, шнуров для коммутации, телекоммуникационных розеток и вспомогательного оборудования. 3.2 СС обеспечивает подключение и одновременную работу локальной вычислительной сети, а также предоставляет возможность гибкого изменения конфигурации кабельной сети . 3.3 Данным проектом выполнено: - Разработанные чертежи организации щита СС; - Разработанные рабочие чертежи организации сетей интернета (предусмотрена одна зона Wi-Fi); - Разработанные рабочие чертежи организации сетей телевидения; - Разработанные рабочие чертежи организации сетей домофона; - Разработанные рабочие чертежи организации видеонаблюдения за домом в основной комнате . Вышеперечисленные технические решения, приведенные в рабочих чертежах согласно состава рабочего проекта. 4. Слаботочный щит. 4.1 DVR-регистратор DVR-регистратор - устройство, предназначенное для записи, хранения и воспроизведения видеоинформации. Цифровой видеорегистратор представляет собой электронное устройство, сходное по строению с компьютером или видеосервером и содержит в своём составе АЦП, процессор, жёсткий диск и другие компоненты. Для управления видеорегистратором на нём может быть установлена специализированная операционная система. Перед записью оцифрованные видеоизображения, как правило, подвергаются компрессии для уменьшения занимаемого места. Практически все видеорегистраторы могут работать как с монохромными, так и с цветными видеоизображениями. Многие видеорегистраторы имеют возможность подключения к компьютерной сети для передачи видеоизображений на компьютеры удалённых пользователей. 4.2 Источник бесперебойного питания Источник бесперебойного питания - автоматическое электронное устройство с аккумуляторной батареей, предназначенное для бесперебойного кратковременного снабжения электрической энергией компьютера и его компонентов с целью корректного завершения работы и сохранения данных в случае резкого падения или отсутствия входного питающего напряжения системы . Существует три схемы построения ИБП : 4.2.1 Резервная схема (Off-Line, Standby) — в нормальном режиме питание подключенной нагрузки осуществляется напрямую от первичной электрической сети, которое ИБП фильтрует (высоковольтные импульсы и электромагнитные помехи ) пассивными фильтрами. 4.2.2 Интерактивная схема (Line-Interactive) — устройство аналогично предыдущей схеме; дополнительно на входе присутствует ступенчатый стабилизатор напряжения на основе автотрансформатора, позволяя получить регулируемое выходное напряжение . (VI по классификации МЭК ). 4.2.3 Режим двойного преобразования (online) — используется для питания нагруженных серверов (например, файловых), высокопроизводительных рабочих станций локальных вычислительных сетей, а также любого другого оборудования, предъявляющего повышенные требования к качеству сетевого электропитания. 4.3 Коммутатор Коммутатор - устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети . Существует три способа коммутации. Каждый из них — это комбинация таких параметров, как время ожидания и надёжность передачи. С промежуточным хранением (Store and Forward). Коммутатор читает всю информацию в кадре, проверяет его на отсутствие ошибок , выбирает порт коммутации и после этого посылает в него кадр . Сквозной (cut-through). Коммутатор считывает в кадре только адрес назначения и после выполняет коммутацию. Этот режим уменьшает задержки при передаче, но в нём нет метода обнаружения ошибок . Бесфрагментный (fragment-free) или гибридный. Этот режим является модификацией сквозного режима. Передача осуществляется после фильтрации фрагментов коллизий (первые 64 байта кадра анализируются на наличие ошибки и при её отсутствии кадр обрабатывается в сквозном режиме ). 4.4 Маршрутизатор Маршрутизатор - специализированный сетевой компьютер, имеющий как минимум один сетевой интерфейс и пересылающий пакеты данных между различными сегментами сети, связывающий разнородные сети различных архитектур, принимающий решения о пересылке на основании информации о топологии сети и определённых правил, заданных администратором. Маршрутизаторы помогают уменьшить загрузку сети, благодаря её разделению на домены коллизий или широковещательные домены, а также благодаря фильтрации пакетов. В основном их применяют для объединения сетей разных типов, зачастую несовместимых по архитектуре и протоколам, например для объединения локальных сетей Ethernet и WAN-соединений, использующих протоколы xDSL, PPP, ATM, Frame relay и т. д. Нередко маршрутизатор используется для обеспечения доступа из локальной сети в глобальную сеть Интернет, осуществляя функции трансляции адресов и межсетевого экрана . 4.5 Настенная патч панель Настенная патч панель - это неотъемлемая часть СС (структурированная кабельная система), предназначена, либо для коммутации активного сетевого оборудования с портами рабочих компьютеров (или другого оборудования), либо для использования в паре с другой патч-панелью (так называемое двойное представление портов), где первая представляет порты активного сетевого оборудования, а вторая – порты присоединяемых устройств (компьютеров, телефонов, сетевых принтеров и т.п.). Внешне патч-панель представляет собой блок розеток с лицевой стороны, и соответствующее количество портов с контактами для фиксированной заделки кабеля. Розетки и контакты портов соединены между собой электрически. 4.6 Сетевое хранилище Сетевое хранилище - система хранения больших объемов информации с самостоятельными программным обеспечением, средствами хранения (накопителями) и средствами коммуникации, оформленное в виде отдельного блока. Сетевое хранилище — элемент локальной сети дома или офиса, предназначенный для постоянного доступа к конфиденциальной (личной или деловой) информации. Сетевое хранилище данных обладает целым рядом достоинств. Самое важное из них — разгрузка аппаратных мощностей компьютера пользователя от рутинных операций: чтения и записи больших объемов информации, управления ходом и контроль сетевых операций в Интернете или локальных сетях, записи и воспроизведения мультимедийной информации . 4.7 Сетевой фильтр. Сетевой фильтр - варисторный фильтр для подавления импульсных помех и LC-фильтр (индуктивно-емкостной) для подавления высокочастотных помех . 4.8 Сплиттер Сплиттер — это электронное устройство, фильтр, который используется для частотного разделения нескольких сигналов. Данный девайс позволяет подключить несколько устройств к одной коаксиальной линии, когда, к примеру, есть необходимость одновременного подключения к интернету и кабельному телевидению. 5. Компьютерная сеть. Компьютерная сеть – это совокупность компьютерного и сетевого оборудования, соединенного с помощью каналов связи в единую систему . Для создания компьютерной сети используются следующие компоненты : · компьютеры, имеющие возможности для подключения к сети (например, сетевая карта, которая есть в каждом современном ПК ); · передающая среда или каналы связи (кабельные, спутниковые, телефонные, волоконно-оптические и радиоканалы); · сетевое оборудование (например, коммутатор или роутер); · сетевое программное обеспечение (как правило, входит в состав операционной системы или поставляется вместе с сетевым оборудованием ). Wi-Fi сеть - вид локальной вычислительной сети, использующий для связи и передачи данных между узлами высокочастотные радиоволны, а не кабельные соединения.
Лист 1.3Изм. Лист № док Подп. Дата Технология беспроводной передачи данных обладает определенными достоинствами : · Возможность разворачивания сети без использования кабеля, что уменьшает стоимость организации и/или дальнейшего расширения сети. Это особенно важно в местах, где отсутствует возможность прокладки кабеля. · Предоставление доступа к сети мобильным устройствам . · Мобильность клиентов и возможность пользования Интернетом в любой обстановке . · Возможность подключения к сети в зоне действия Wi-Fi нескольких пользователей с различных устройств – телефонов, компьютеров, ноутбуков и т.п. · Низкий уровень излучения Wi-Fi-устройствами в момент передачи данных (в 10 раз меньше, чем у мобильного телефона). 6. Телевизионная сеть. Телевизионная сеть – это комплекс кабельной сети и/или беспроводной сети, созданной посредством технических сооружений, а так же кабельных компонентов, предназначенных для физической связи телевизионного оборудования (декодеры, усилители и т.д.), с целью осуществления передачи данных и является основой для телевизионной системы . Существуют два разных принципа разводки телевизионного сигнала на несколько потребителей : · параллельная схема, или разводка “звездой”; · последовательная схема. В первом случае используются разветвители, которые также называют делителями или сплиттерами. Они осуществляют равное деление мощности входного сигнала на 2, 3, 4, но надо учитывать, что при каждом делении на 2 мощность сигнала на каждом выводе также уменьшается в 2 раза (в действительности несколько больше — падение сигнала обычно составляет 3,5-4.5 дБ). Такой способ разводки обеспечивает высокую равномерность мощности в телевизионном диапазоне частот и высокую развязку между выводами, однако требует большего количества кабеля . Во втором случае используются ответвители (тапы) и телевизионные отводы оказываются подключенными последовательно (каскадно) один за другим. Такая разводка обеспечивает неравномерное деление сигнала. Она проще в реализации, требует несколько меньшего количества кабеля. Однако в этой схеме можно развести сигнал на меньшее количество потребителей . В разветвленной сети, когда требуется разводка на 5 и более потребителей, используются дополнительные усилители и комбинированные распределительные схемы на делителях и ответвителях . 7. Домофонизация. Домофон — электронное устройство передающее сигнал от вызывного блока к переговорному устройству. Может быть оборудовано автоматически запирающими устройствами (АЗУ) как электромеханического так и электронного типа. Основные функции домофона: функция охраны, функция оповещения, информационная функция. Домофоны подразделяются на видеодомофоны и аудиодомофоны . В состав домофона входят: •блок вызова; •источник питания; •блок электроники (коммутации); •электромагнитный замок; •дверной доводчик; •кнопка выхода; •квартирные блоки; •электронные ключи в необходимом количестве . Аудиодомофон – это коммуникационный инструмент безопасности, который относиться к категории переговорных устройств и позволяет осуществлять связь между людьми как внутри помещения, так и за его пределами. Видеодомофон - это устройство визуального контроля за посетителями с переговорной функцией и функцией дистанционного управления электромагнитным или электромеханическим замком . К основным функциям видеодомофона относятся : - вызов хозяина дома посредством наружной видеопанели ; - визуальное наблюдение за посетителями у входа и ведение с ними переговоров ; - дистанционное открывание калитки или входной двери ; - подключение в одной системе нескольких видеомониторов и вызывных панелей ; - ведение скрытого наблюдения за окружающей обстановкой ; - запись во встроенную память видеороликов и фотографий посетителей ; - дистанционное управление работой системы через подключение интернет -устройств. 8. Система видеонаблюдения. Система видеонаблюдения — это программно-аппаратный комплекс (видеокамеры, объективы, мониторы, регистраторы и др. оборудование), предназначенный для организации видеоконтроля как на локальных, так и на территориально-распределенных объектах. Система видеонаблюдения для дома состоит из : - видеодомофона; - камер видеонаблюдения; - видеорегистратора; - монитора; - блока питания. Система видеонаблюдения обеспечивает: · удалённый просмотр изображения с камер; · круглосуточное наблюдение за коттеджем и прилегающей территорией ; · запись архива данных; · возможность вывода изображения на пункт охраны ; · возможность просмотра камер с обычного телевизора настроенного на канал видеонаблюдения ; · установку видеодомофона. 9. Охрана труда, защитные меры безопасности. Охрана труда и техника безопасности в использовании СС системы обеспечивается принятием всех проектных решений в обязательном соответствии нормативным документам . При монтаже слаботочных сетей необходимо соблюдать следующие правила : 1. Минимальное расстояние между параллельно проложенными слаботочными и силовыми кабелями должно быть равным 0,5 м, а в случае их пересечения должен образовываться угол в 90°. Расстояние между линиями сети Интернет и силовыми кабелями допускается меньше 0,5 м, так как при передаче оцифрованных сигналов на них отсутствует воздействие помех . 2. Нельзя заводить слаботочные кабели в стояк , где размещены электрические провода. 3. Запрещается сращивать провода, требуется прокладывать кабели с использованием только цельного провода. 4. Если провода телефонной сети идут в одном направлении, то их необходимо прокладывать параллельно и плотно друг другу. 5. Если кабели сети проводного вещания проложены не в скрытой проводке, то минимальное расстояние между ними и кабелями телефонной сети должно быть равным 15 мм при длине линии 10 м. 6. Распределительная коробка должна быть расположена на стене, но стоит учитывать, что запрещено размещать ее над окнами, дверями и проемами. Минимальное расстояние расположения распределительной коробки на стене относительно потолка должно быть равным 300 мм. 7. Размещение кабелей разной емкости при пересечении следует выполнять прилегающими к стене или огибающими ее сверху либо снизу , для кабелей большей и меньшей емкости соответственно . 8. Необходимо предусмотреть защиту кабелей, расположенных снаружи зданий под окнами и водосточными трубами от повреждений , применять для таких кабелей металлические накладки . 9. Все слаботочные линии сетей должны быть обязательно заземлены путем использования шины заземления, состоящей из изолированных медных проводников, для соединения распределительной металлической коробки с линией заземления . 10. При открытом способе прокладки кабелей телефонной сети расстояние от пола должно быть более 200 мм, а до потолка больше 150 мм. При закрытом способе прокладки кабели можно располагать на любой высоте. 11. Если по линиям сети идет передача оцифрованных сигналов, то скрытую проводку реализуют по стенам в штробах, в ПВХ-рукавах в стяжке полов и в фальшполе, а также подвешивая кабели над фальшпотолком. 12. Каналы и коробы необходимо заполнять кабелями не более чем наполовину . 13. Монтаж слаботочных сетей следует доверять только квалифицированными и грамотными специалистам в данной области. Ведь от того, насколько качественно и грамотно будут выполнены слаботочные работы, напрямую зависит качественное прохождение сигнала, связи, долговечность и надежность работы слаботочных устройств и сети в целом, безопасность оборудования в процессе эксплуатации . 10. Строительно-монтажные работы. Все работы выполняются согласно технической документации рабочего проекта , фирм-производителей материалов и оборудования и действующими нормативными документами Украины : - «Правила устройства электроустановок » ПУЭ. - Правила охраны труда во время эксплуатации электронно -вычислительных машин. с соблюдением мер по охране труда и электробезопасности .
2 СС Жилой дом Изм. Лист № док Подп. Дата Слаботочные сети Стадия Лист Листов П Схема структурная слаботочного щита Настенная патч панель 12458JPL-C5E 254 x 59 x 48 мм 254мм 59мм 1 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4220В 192мм 130мм Маршрутизатор TP-LINK TL-WR842ND 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16220В Коммутатор D-Link DES-1016A 192 x 130 x 33 мм Маршрутизатор TP-LINK TL-WR842ND 192 x 130 x 33 мм 192мм 130мм Сетевое хранилище (NAS) D-Link DNS-315 50 x 141,3 x 173 мм 220В Сетевое хранилище (NAS) D-Link DNS-315 173мм 141.3мм Источник бесперебойного питания Powercom BNT-400AP USB 220В ИБП Powercom BNT-400AP USB 97 х 320 х 135 мм 220В 220В Сетевой фильтр SVEN Special Base Black 285 х 50 х 40 мм Cплиттер ( разветвитель) на 3 ТВ ТВ1 ТВ2 ТВ3 InТВ 8 линий 3 линии 220В 220В DVR-регистратор D-Link DNR-202L In1 In2 In4 In7 In3 In5 In6 117.5 х 70 х 20.35 мм
3 СС Жилой дом Изм. Лист № док Подп. Дата Слаботочные сети Стадия Лист Листов П . Комплектация слаботочного щита Ведомость комплектации Обозначение Наименование Примечание Щит СС Щит HAGER Univers FW424F ( пустой) 770х550х110мм Hager Cплиттер ( разветвитель) на 3 ТВ 1 шт 12458JPL-C5E Настенная патч панель 12458JPL-C5E 1 шт TP-LINK TL-WR842ND Маршрутизатор TL-WR842ND 1 шт Сетевой фильтр SVEN Special Base Black 1 шт D-Link DES-1016A Коммутатор D-Link DES-1016A 1 шт D-Link DNR-202L DVR-регистратор D-Link DNR-202L 1 шт DNS-315 Сетевое хранилище (NAS) D-Link DNS-315 1 шт BNT-400AP USB Источник беспер. питания Powercom BNT-400AP USB 1 шт DVR-регистратор D-Link DNR-202L Cплиттер ( разветвитель) на 3 ТВ 770мм 550м 792мм 120мм Щит HAGER Univers FW424F ( пустой) 770х550х110мм Вид щита СС Размер нишы щита СС Настенная патч панель 12458JPL-C5E Маршрутизатор TL-WR842ND СетевойфильтрSVEN SpecialBaseBlack Коммутатор DES-1016A ИБП Powercom BNT-400AP USB Сетевоехранилище DNS-315
4 СС Жилой дом Изм. Лист № док Подп. Дата Слаботочные сети Стадия Лист Листов П . Распределительные сети In1 In2 In3 In4 In7 In5 In6 134,5мм 156 мм 156 мм габариты и изображение камеры DS-2CD752MF-E Камера Щит СС ТВ1ТВ2ТВ3 In1 In2 In3 ТВ1 In4 In7 In5 ТВ3 ТВ2 Розетка In6
5 СС Жилой дом Изм. Лист № док Подп. Дата Слаботочные сети Стадия Лист Листов П . План сетей ТВ первого этажа Примечание 1. Расстановка оборудования выполнена ориентировочно. Точные высоты и привязки смотреть дизайнпроект. 2. В местах вывода кабеля предусматривать запас 1500 мм. 3. Телевизионные сети выполняются кабелем Simore RG 5F 96 либо аналогичным телевизионным кабелем. 4. Информацтонные сети выполняются кабелем FTP 4x2х0,5 либо аналогичным интернет кабелем . 5. Групповые линии проложить: в штробах по стенам и потолку, по гипсокартоновым конструкциям стен и потолка (в зависимости от вида обработки), а также в стяжке чернового пола в гофрированных трубах из ПВХ пластиката. 6. На чертежах изображены сети кабельного ТВ . План 1-го этажа 0,000 -0,050 -0,050 1-4 1-2 1-6 1-7 1-8 1-5 1-3 1-9 1-1 А Д Г В 5432 Б 1 10800 9300 100,65Жилая площадь - Общая площадь - 162,74 8,95 12,85 3,80 8,15 Тамбур Экспликацияпомещений Обоз. Гостиная Холл 14,70х0,3= 20,90Комната2-2 2-3 2-4 1,10 Топочная 1-8 Помещениявторого этажа Комната 26,95 7,00 16,60 11,50 2-7 Площадь, м2 2-5 1,15 Санузел 7,32 5,50 1-9 4,40 Помещенияпервого этажа Название Холл (с лестницей)2-1 Терраса Кухня 23,35 1-6 1-7 1-5 1-4 1-3 1-2 1-1 Комната Санузел Комната 3,80х0,3=Балкон Кладовая 2-6 Санузел 3,22 ТВ1 щ. СС Домофон (Гр9) (питание щ. СС)
6 СС Жилой дом Изм. Лист № док Подп. Дата Слаботочные сети Стадия Лист Листов П План сетей ТВ второго этажа 0,01 2-1 2-2 2-3 2-4 2-5 2-7 +3,100 2-6 А Д Г В 5432 Б 1 План 2-го этажа ТВ2 ТВ3 Примечание 1. Расстановка оборудования выполнена ориентировочно. Точные высоты и привязки смотреть дизайнпроект. 2. В местах вывода кабеля предусматривать запас 1500 мм. 3. Телевизионные сети выполняются кабелем Simore RG 5F 96 либо аналогичным телевизионным кабелем . 4. Информацтонные сети выполняются кабелем FTP 4x2х0,5 либо аналогичным интернет кабелем. 5. Групповые линии проложить: в штробах по стенам и потолку, по гипсокартоновым конструкциям стен и потолка (в зависимости от вида обработки), а также в стяжке чернового пола в гофрированных трубах из ПВХ пластиката . 6. На чертежах изображены сети кабельного ТВ .
7 СС Жилой дом Изм. Лист № док Подп. Дата Слаботочные сети Стадия Лист Листов П План сетей СС первого этажа Примечание 1. Расстановка оборудования выполнена ориентировочно. Точные высоты и привязки смотреть дизайнпроект. 2. В местах вывода кабеля предусматривать запас 1500 мм 3. Телевизионные сети выполняются кабелем Simore RG 5F 96 либо аналогичным телевизионным кабелем. 4. Информацтонные сети выполняются кабелем FTP 4x2х0,5 либо аналогичным интернет кабелем. 5. Групповые линии проложить: в штробах по стенам и потолку, по гипсокартоновым конструкциям стен и потолка (в зависимости от вида обработки), а также в стяжке чернового пола в гофрированных трубах из ПВХ пластиката. План 1-го этажа 0,000 -0,050 -0,050 1-4 1-2 1-6 1-7 1-8 1-5 1-3 1-9 1-1 А Д Г В 5432 Б 1 10800 9300 100,65Жилая площадь - Общая площадь - 162,74 8,95 12,85 3,80 8,15 Тамбур Экспликацияпомещений Обоз. Гостиная Холл 14,70х0,3= 20,90Комната2-2 2-3 2-4 1,10 Топочная 1-8 Помещениявторого этажа Комната 26,95 7,00 16,60 11,50 2-7 Площадь, м2 2-5 1,15 Санузел 7,32 5,50 1-9 4,40 Помещенияпервого этажа Название Холл (с лестницей)2-1 Терраса Кухня 23,35 1-6 1-7 1-5 1-4 1-3 1-2 1-1 Комната Санузел Комната 3,80х0,3=Балкон Кладовая 2-6 Санузел 3,22 ВРУ In3 In4 щ. СС In1 In2

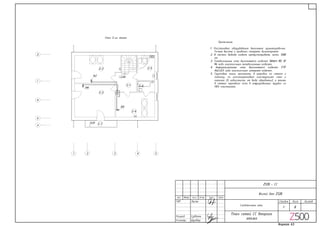

8 СС Жилой дом Изм. Лист № док Подп. Дата Слаботочные сети Стадия Лист Листов П План сетей СС второго этажа 0,01 2-1 2-2 2-3 2-4 2-5 2-7 +3,100 2-6 А Д Г В 5432 Б 1 План 2-го этажа In5 In6 In7 Примечание 1. Расстановка оборудования выполнена ориентировочно. Точные высоты и привязки смотреть дизайнпроект . 2. В местах вывода кабеля предусматривать запас 1500 мм 3. Телевизионные сети выполняются кабелем Simore RG 5F 96 либо аналогичным телевизионным кабелем . 4. Информацтонные сети выполняются кабелем FTP 4x2х0,5 либо аналогичным интернет кабелем . 5. Групповые линии проложить: в штробах по стенам и потолку, по гипсокартоновым конструкциям стен и потолка (в зависимости от вида обработки), а также в стяжке чернового пола в гофрированных трубах из ПВХ пластиката.
9 СС Жилой дом Изм. Лист № док Подп. Дата Слаботочные сети Стадия Лист Листов П Сети домофонизации Ведомость комплектации Обозначение Наименование Примечание Комплект фирмы Atis, AD-297 C: цветной видеодомофон 7" с вызывной видеопанелью. 1 шт Электромеханический замок фирмы Atis, Lock Chrome 1 шт Гофрированная труба 16мм 5 м ПВС 2х0,75 5 м 1450-1600мм Схема размещения панели домофона Схема установки вызывной панели D Вывод кабеля со стороны петельПВС 2х0,75 Место установки вызывной панель Место установки вызывной панель Вид в разрезе к замку Место установки вызывной панель Вид сбоку Вид сверху гофрированная труба 16мм (закладная) гофрированная труба 16мм (закладная) к замку гофрированная труба 16мм (закладная) 1000мм 1200мм 1600мм 1450-1600мм 400мм Привязка панели домофона Структурная схема домофонизации Кабель в земле Оборудование в доме видеодомофон 220В А В С А В С D Заземляющий провод (Чёрный) Аудиопровод (Белый) Видеопровод (Жёлтый) Питающий провод (Красный) Вызовная панель Электроуправляемый замок Видео Земля Аудио +12В А А А - А Встроено в ворота * Кабель от домофона до вызывной панели входит в комплект , при необходимости докупить.
1 2 СС Жилой дом Изм. Лист № док Подп. Дата Слаботочные сети Стадия Лист Листов П Спецификация Спецификация оборудования, изделий и материалов Позиция Наименование и техническая характеристика Тип, марка, обозначение документа, опросного листа Код обору- дования, изделия, материала Завод-изготовитель Единица изме- рения Коли- чество Масса единицы, кг Примечание 1 2 3 4 5 6 7 8 9 Щиты коммутационные Щит HAGER Univers FW424F ( пустой) 770х550х110мм Щит СС Hager шт 1 Cплиттер ( разветвитель) на 3 ТВ шт 1 Настенная патч панель 12458JPL-C5E 12458JPL-C5E шт 1 Маршрутизатор TL-WR842ND TP-LINK TL-WR842ND шт 1 Сетевой фильтр SVEN Special Base Black шт 1 Коммутатор D-Link DES-1016A D-Link DES-1016A шт 1 DVR-регистратор D-Link DNR-202L D-Link DNR-202L шт 1 Сетевое хранилище (NAS) D-Link DNS-315 DNS-315 шт 1 Источник беспер. питания Powercom BNT-400AP USB BNT-400AP USB шт 1 Комплект видеодомофона Комплект фирмы Atis, AD-297 C: цветной видеодомофон 7" с вызывной видеопанелью. AD-297 C Atis шт 1 Электромеханический замок фирмы Atis, Lock Chrome Atis шт 1 Розеточное оборудование Розетка кабельного ТВ RJ45 Legrand шт 3 Компьютерная розетка RJ45 Legrand шт 7
Лист 2 Изм. Лист № док Подп. Дата Кабельная продукция Кабель FTP 4x2х0,5 FTP 4x2х0,5 м 75 Уточн. по месту Кабель Simore RG 5F 96 Simore RG 5F 96 м 35 Уточн. по месту Дополнительное оборудование Гофрированная труба 16мм м 5 ПВС 2х0,75 м 5 Видеокамера Hikvision DS-2CD752MF-E шт 1 Комплект коннекторов для подключения видеокамеры шт 1 Примечание 1. Количество рамочек и ячеек в них выбирается в соответствии с дизайнпроектом и правится по месту по желанию заказчика . 2. Кабель можно заменить на аналогичный с учётом его защитных функций .
