1. ‫إعداد‬ : -
‫العريقي‬ ‫حمود‬ ‫جمال‬ -: ‫المهندس‬
‫الصيانه‬ ‫قسم‬ ‫رئيس‬
‫ومصطلحاتها‬ ‫الرموز‬ ‫بعض‬
‫الميلتيميتر‬ ‫بجهاز‬ ‫الخاصة‬
(‫)الوفوميتر‬

2. ‫؟‬ ‫الوفوميتر‬ ‫جهاز‬ ‫ماهو‬
•-: ‫منها‬ ‫قيم‬ ‫عدة‬ ‫بقياس‬ ‫يقوم‬ ‫جهاز‬ ‫هو‬
•‫المستمر‬ ‫الفولت‬
•‫المتردد‬ ‫الفولت‬
•‫المتردد‬ ‫المبير‬
•‫المستمر‬ ‫المبير‬
•‫الديودات‬
•‫المقاومه‬
•‫المكثفات‬

3. ‫الفولتميتر‬ ‫جهاز‬ ‫إستخدامات‬ : -
•- : ... ‫ل‬ ‫الفولتمير‬ ‫جهاز‬ ‫يستخدم‬
•‫والمستمر‬ ‫المتردد‬ ‫الكهربائي‬ ‫الجهد‬ ‫قياس‬
•‫الكهربائي‬ ‫الموصل‬ ‫وفي‬ ‫التيار‬ ‫شدة‬ ‫قياس‬
•‫المقاومه‬ ‫وفحص‬
•‫الكهربائيه‬ ‫المقاومه‬ ‫قياس‬
•‫الديودات‬ ‫وفحص‬
•‫الموصل‬ ‫إستمرارية‬ ‫وفحص‬
•‫المحركات‬ ‫وفحص‬
•‫بأنواعها‬ ‫الكهربائيه‬ ‫الجهزة‬ ‫وفحص‬
•‫الفيوزات‬ ‫وفحص‬
•‫المكثفات‬ ‫قيم‬ ‫أخذ‬

4. ‫على‬ ‫التعرف‬ ‫اول‬ ‫يجب‬ ‫الفولتميتر‬ ‫جهاز‬ ‫لستخدام‬ :-
•‫الجهاز‬ ‫شكل‬
•‫الخارجيه‬ ‫الجهاز‬ ‫اجزاء‬
•‫الجهاز‬ ‫رموز‬
•‫الجهاز‬ ‫مداخل‬
•‫القراءه‬ ‫اخذ‬ ‫كيفية‬

5. ‫الجهاز‬ ‫شكل‬ : -

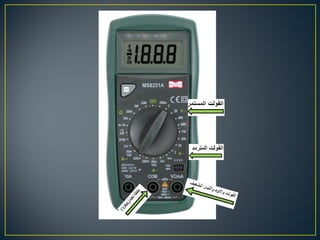

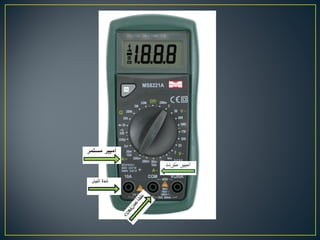

6. ‫الجهاز‬ ‫مكونات‬ : -

11. ‫المصطلح‬ ‫الرمز‬
‫مستمر‬ ‫فولت‬ v
0v-200MV‫من‬ ‫الضعيفة‬ ‫الفولتية‬ ‫لقياس‬ 200
0v-2V‫من‬ ‫الضعيفة‬ ‫الفولتية‬ ‫لقياس‬ 2
2v-20V‫من‬ ‫الضعيفة‬ ‫الفولتية‬ ‫لقياس‬ 20
2v-200v‫من‬ ‫المتوسطة‬ ‫الفولتية‬ ‫لقياس‬ 200
200v-1000v‫من‬ ‫المتوسطة‬ ‫الفولتية‬ ‫لقياس‬ 1000
‫المستمر‬ ‫الفولت‬
‫الجهاز‬ ‫رموز‬ ‫على‬ ‫للتعرف‬

12. ‫المصطلح‬ ‫الرمز‬
‫مترددة‬ ‫فولتية‬ v
0v-2v‫من‬ ‫الضعيفة‬ ‫الفولتية‬ ‫لقياس‬ 2
2v-20v‫من‬ ‫الضعيفة‬ ‫الفولتية‬ ‫لقياس‬ 20
1v-200v‫من‬ ‫المتوسطة‬ ‫الفولتية‬ ‫لقياس‬ 200
200v – 750v‫المتوسطة‬ ‫الفولتية‬ ‫لقياس‬ 750
‫المتردد‬ ‫الفولت‬

13. ‫المصطلح‬ ‫الرمز‬
0A-2MA‫من‬ ‫الضعيفة‬ ‫التيارات‬ ‫لقياس‬ 2
2A-20MA‫من‬ ‫الضعيفة‬ ‫التيارات‬ ‫لقياس‬ 20
20A-200MA‫من‬ ‫الضعيفة‬ ‫التيارات‬ ‫لقياس‬ 200
0A-10MA‫من‬ ‫المتوسطة‬ ‫التيارات‬ ‫لقياس‬ 10
(A)‫التيارالمتردد‬ ‫شدة‬

14. ‫المصطلح‬ ‫الرمز‬
‫مستمر‬ ‫تيار‬ A
0A-2MA‫من‬ ‫الضعيفة‬ ‫التيارات‬ ‫لقياس‬ 2
2A-20MA‫من‬ ‫الضعيفة‬ ‫التيارات‬ ‫لقياس‬ 20
20A-200MA‫من‬ ‫الضعيفة‬ ‫التيارات‬ ‫لقياس‬ 200
(A)‫التيارالمستمر‬ ‫شدة‬

15. ‫المصطلح‬ ‫الرمز‬
‫المقاومه‬ Ω
0v-20MV‫من‬ ‫الضعيفة‬ ‫المقاومة‬ ‫لقياس‬ 20
0v-2V‫من‬ ‫الضعيفة‬ ‫المقاومة‬ ‫لقياس‬ 2
2v-20V‫من‬ ‫الضعيفة‬ ‫المقاومه‬ ‫لقياس‬ 20
20v-200v‫من‬ ‫المتوسطة‬ ‫الفولتية‬ ‫لقياس‬ 200
200v-1000v‫من‬ ‫المتوسطة‬ ‫الفولتية‬ ‫لقياس‬ 1000
‫)اوم‬ ‫المقاومه‬ ‫)قياس‬
